【図解】ウェットエッチングとドライエッチングの違い｜7つの視点で比較

• ウェットとドライ、「液体か気体か」以外の違いが説明できない
• 「先端はドライ」と聞くが、ならウェットはもう使わないの？と疑問が残る
• 等方性・異方性という言葉が出てくると、そこで読むのをやめてしまう
• どちらの装置がどの会社の主戦場なのか、企業と技術が結びつかない

• 2方式の違いを7つの視点で説明できるようになる
• 等方性・異方性・アンダーカットが図でイメージできる
• なぜウェットが今も現役なのかを、具体的な用途で語れる
• ドライエッチング装置がなぜ高額で、なぜ2社寡占なのかの入口が見える

1. ウェットは薬液に浸して溶かす方式。安くて速いが、横にも広がって削れる（等方性）。
2. ドライは真空中のプラズマで削る方式。イオンを真下に打ち込めるので、垂直に削れる（異方性）。
3. 先端の微細パターン形成はほぼドライ一択。細い線を作るのに横方向のえぐれは許されないためです。
4. ただしウェットは洗浄・膜の全面除去・特定膜だけの選択的除去で今も主力。むしろGAAなど最先端で再評価されています。
5. 装置ビジネスとして巨大なのはドライ。ここがLam Research（LRCX）と東京エレクトロン（8035）の主戦場です。

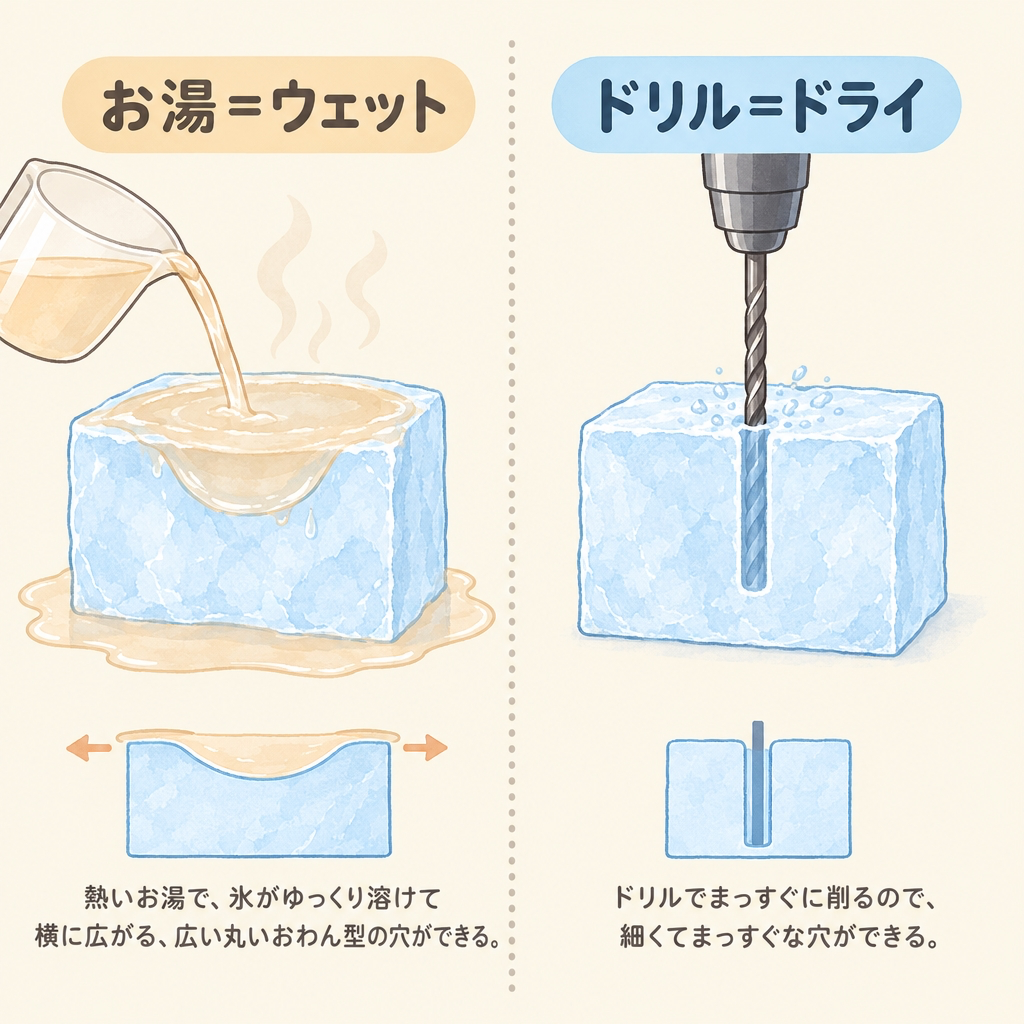

氷の塊に穴を開けたいとき、方法は2つあります。

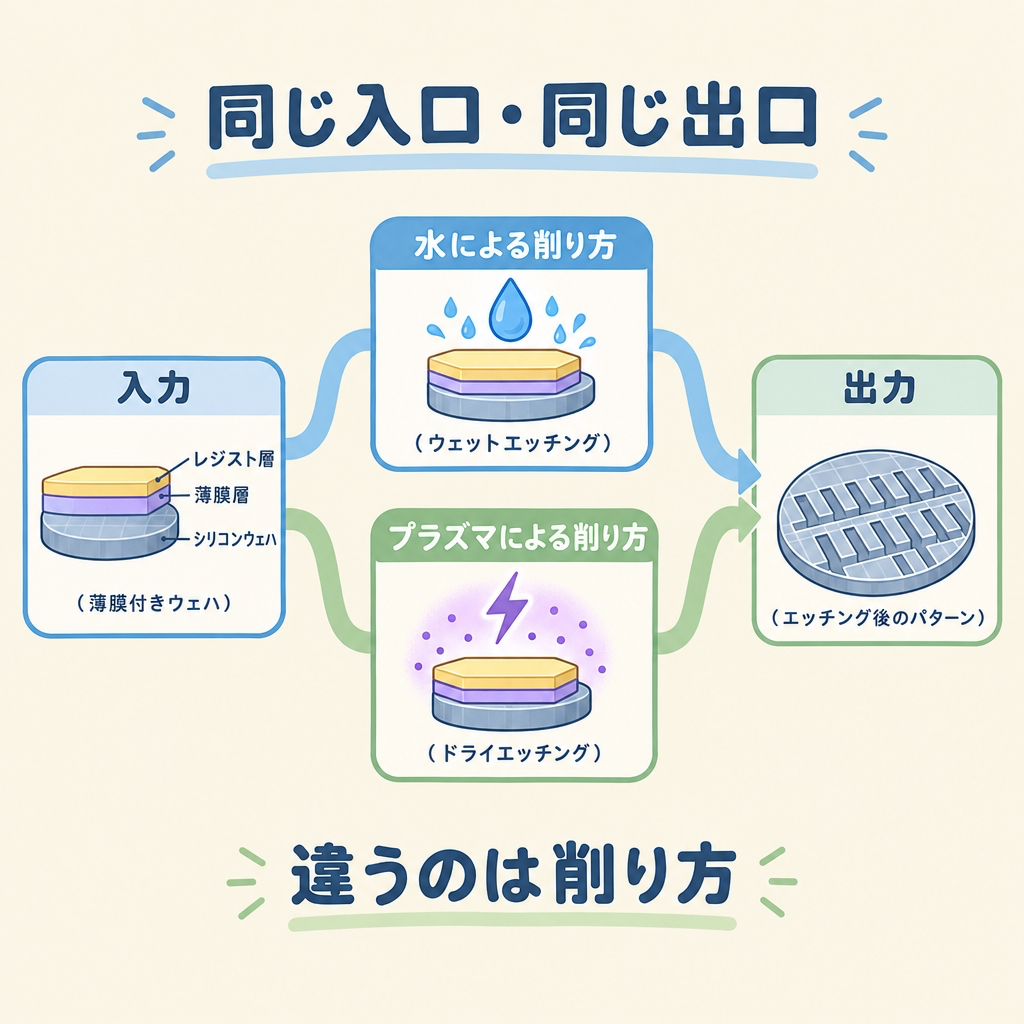

半導体のエッチングも、まったく同じ構図です。「方向を制御できるか」が、両者の決定的な差になります。

現場での使い分けは、ほぼこの一問で決まります。
「形を作りたいのか？ それとも、いらないものを全部取りたいのか？」
形を作るならドライ、全部取るならウェット。これが基本の考え方です。

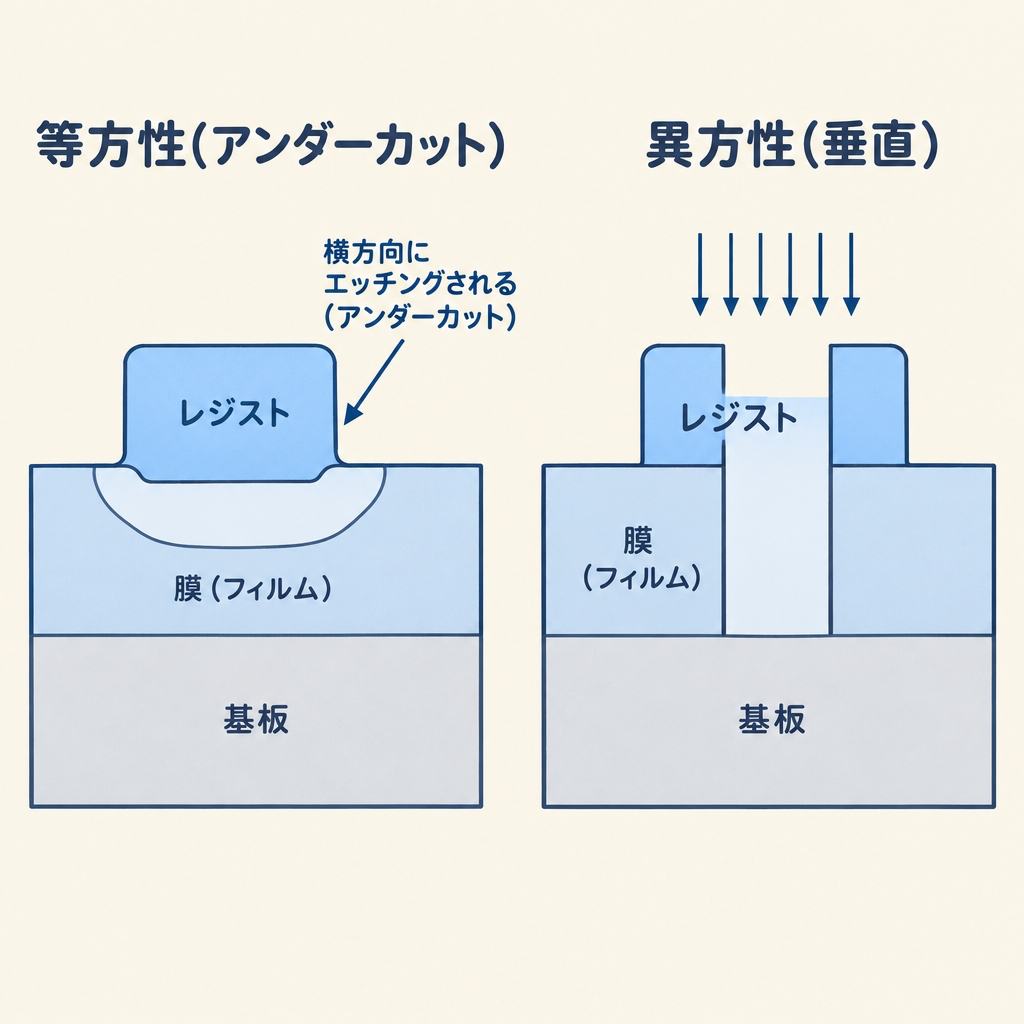

等方性（とうほうせい）＝どの方向にも同じ速さで削れる性質。「等しい方向」と書くとおりです。

異方性（いほうせい）＝方向によって削れる速さが違う性質。エッチングでは「縦だけ速く削れる」ことを指します。

アンダーカット＝横方向にも削れた結果、レジスト（保護膜）の下までえぐれてしまう現象。せっかく露光で描いた線が、太さも形も変わってしまいます。

考えてみてください。線の幅が10µmの時代なら、横に0.5µmえぐれても誤差5%です。しかし線幅が100nm（0.1µm）になったら、同じ0.5µmのえぐれは線が消えてしまうレベル。
つまりウェットが使えなくなったのは技術が古いからではなく、パターンが小さくなりすぎて「横方向のえぐれ」が致命的になったからなのです。

ひとことメモ：1980年代あたりを境に、パターン形成の主役はウェットからドライへ移りました。そして今、AI向けメモリの3D化で「縦に深く掘る力」がさらに求められ、ドライの重要性は当時よりむしろ上がっています。

バッチ式＝ウェーハを何十枚もまとめて一度に処理する方式。お風呂に一斉に入れるイメージで、生産性が高い代わりに1枚ごとの細かい調整はできません。
枚葉式（まいようしき）＝1枚ずつ処理する方式。時間はかかりますが、1枚ごとに条件を最適化でき、品質が安定します。先端半導体は枚葉式が主流です。

ドライエッチングの主役であるRIEの仕組みを解説。「化学反応」と「物理的な衝撃」の合わせ技で、なぜ垂直に削れるのかを図解します。

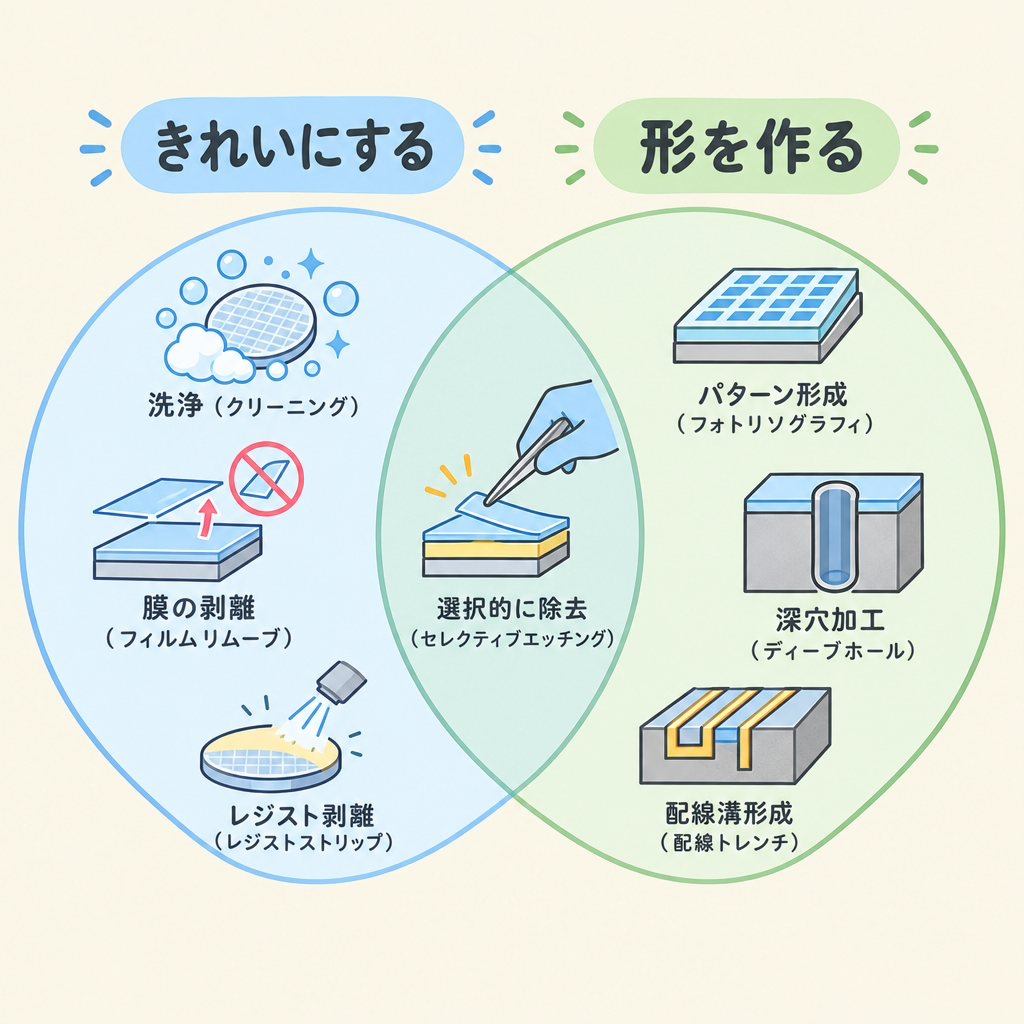

「形を作る」のはドライ、「きれいにする・選んで取る」のはウェット

エッチング装置のシェアは、資料によってLam Researchが約38%〜55%と大きく幅があります。集計対象が「誘電体エッチングのみ」か「導体・シリコンを含む全体」かで変わるためです。本記事の38%／25%は経済産業省資料をもとにした整理（2025年時点）、AMATの約14%は市場アナリストによる推定値です。シェアを見るときは必ず「誰が、いつ、何を数えたか」を確認してください。

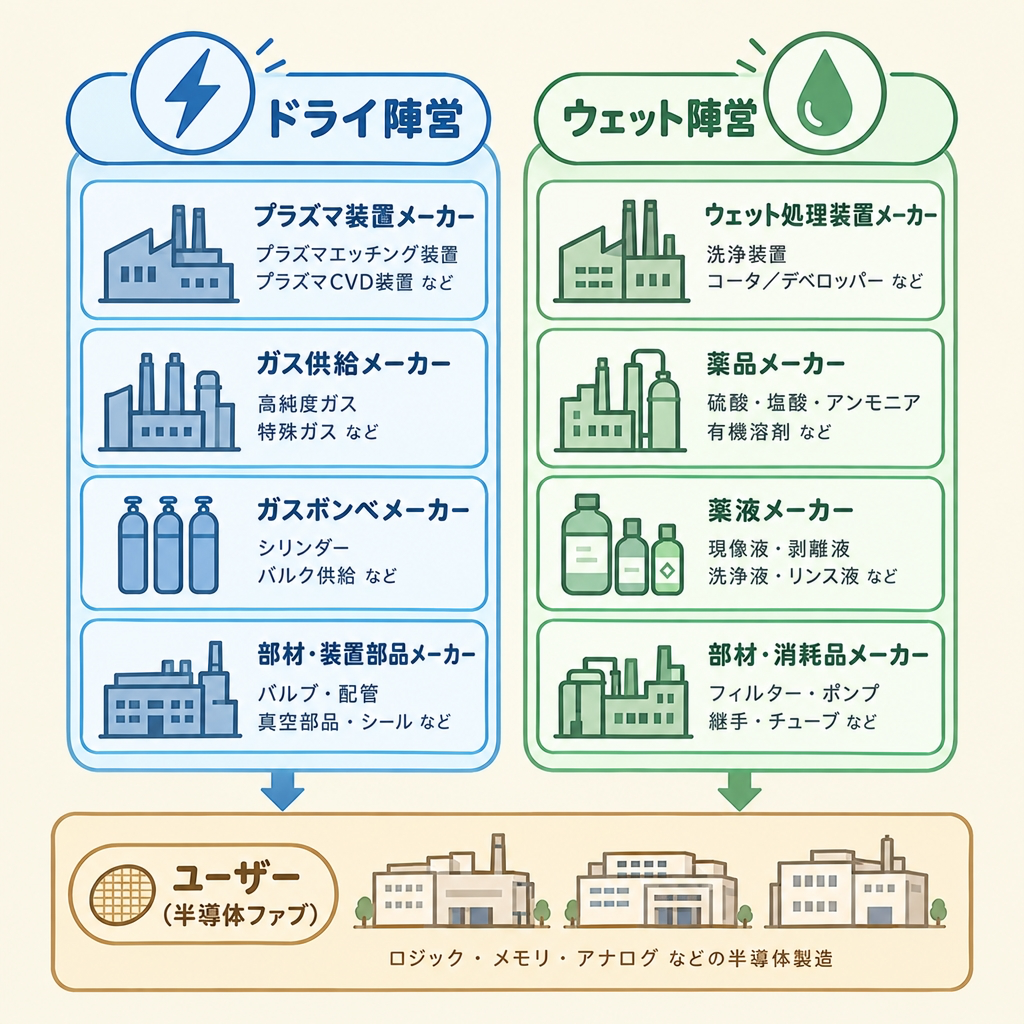

「エッチング装置メーカー」という言葉を見たとき、ドライとウェットのどちらの話なのかを区別してください。Lam Researchと東京エレクトロンはドライ、SCREENホールディングス（7735）は洗浄・ウェットが主軸で、需要ドライバーも業績の振れ方も違います。

また、材料側（ガス・薬液メーカー）は装置と違って「消耗品ビジネス」です。装置は設備投資サイクルで大きく上下しますが、材料は工場が稼働している限り継続的に売れます。この性質の違いは、業績の安定性に直結します。

面接で「エッチングについて知っていることを話してください」と聞かれたとき、「ウェットは等方性、ドライは異方性」だけで止めず、その先の“だから何に使い分けるのか”まで言えると印象が変わります。
専攻との相性も違います。ウェット系は溶液化学・界面化学が中心、ドライ系はプラズマ物理・電気工学が中心。自分の得意分野から入り口を選べる領域です。

この2方式はばらつきの出方が根本的に違う点に注目してください。ウェットは薬液の濃度・温度・液流れという「連続量」に支配され、ドライはプラズマ密度・イオンエネルギー・ガス流量といった多変量が絡みます。
品質管理の観点では、ウェットはバッチ内ばらつき、ドライは枚葉ごとの装置差（機差）が管理対象になりがちです。同じ工程能力指数を見るときも、何を変動要因と置くかが変わります。

正解：洗浄工程が存在する限り、ウェットは消えません。むしろ工程数が増えるほど洗浄回数も増えるため、需要は伸びています。加えてGAA構造での選択的除去など、最先端で新しい役割も生まれています。

正解：ドライの主役であるRIEは、「化学反応」と「イオンの衝撃」の合わせ技です。純粋に物理的に叩くだけ（スパッタエッチング）だと選択比が出ず、下の層まで削ってしまいます。化学反応で「削れやすい状態」を作り、イオンで方向性を与える──この二段構えが本質です。
→ RIE（反応性イオンエッチング）とは？

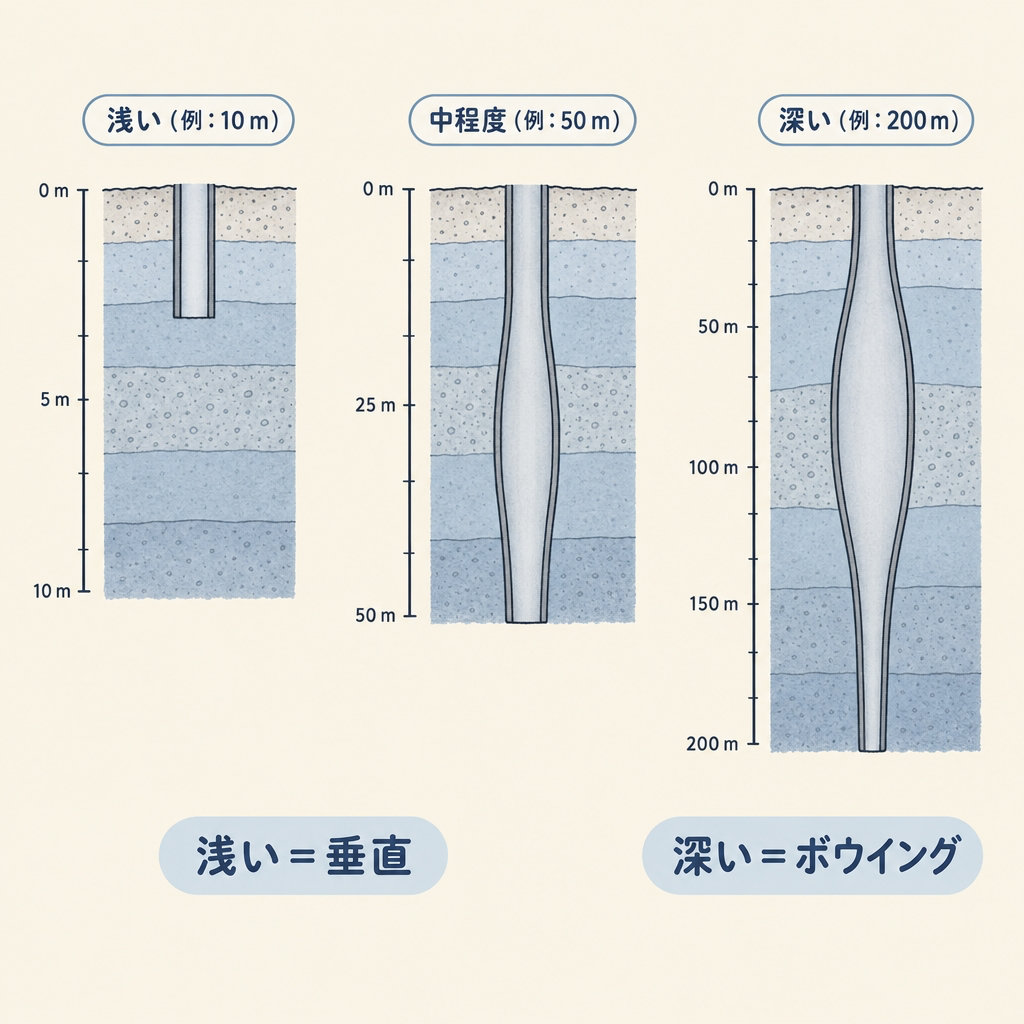

正解：深くなるほど、垂直を保つのは難しくなります。穴が深いと途中が樽型に膨らむ「ボウイング」や、底まで届かない「エッチストップ」が起きます。だからこそ、3D NANDの深穴加工は業界最難関のテーマになっているのです。
→ 高アスペクト比エッチング｜3D NAND・DRAMの主役
