プローブカードとは、半導体ウェハ上のチップ1枚1枚に超微細な針（プローブ）を接触させて、電気的に検査するための精密治具です。数千〜数万本の針がマイクロメートル精度で配列されており、「テスターとウェハをつなぐ橋」として半導体の品質を支えています。HBM時代に需要が急増している理由は、①TSV間隔40〜55μmという微細ピッチ対応、②HBM3E以降の大電流対応、③高温環境でのテスト耐性──この3つの技術要求が一気に高まり、従来品では対応できなくなったからです。プローブカード市場は2025年に約27億ドル、2034年には約67億ドルへ成長が見込まれ（出典：Fortune Business Insights）、FormFactor・Technoprobe・日本マイクロニクスなど寡占企業への投資テーマとしても注目されています。
「プローブカードって、そんなに重要なの？」──半導体やAI関連の投資テーマを調べていると、ふと目にする名前かもしれません。
でも、知れば知るほど面白い部品です。NVIDIAのH100やH200に載っているHBMメモリ──その1枚1枚のチップが「ちゃんと動くか」を確認しているのが、このプローブカードという精密治具なんです。
プローブカードは「病院の聴診器」のようなものです。ウェハ上のチップ1枚1枚に「聴診器を当てて」、心臓（回路）がちゃんと動いているか、血圧（電流値）は正常かを確認します。聴診器がなければ、外見は元気でも「隠れた病気」を見逃してしまう──プローブカードなしでは、不良チップが次の工程にそのまま進んでしまうのです。
もしプローブカードがなければ、不良チップがそのまま積層されてしまい、数万円のHBMスタックがまるごとゴミになります。AI半導体の品質と供給量を根っこから支えている──それがプローブカードの正体です。
この記事では、初めてこの言葉を知った方でも理解できるよう、構造・種類・HBM時代に需要が急増する理由を図解で整理します。
プローブカードとは？──まず役割を30秒で理解する
🔬 半導体チップの「品質検査器具」

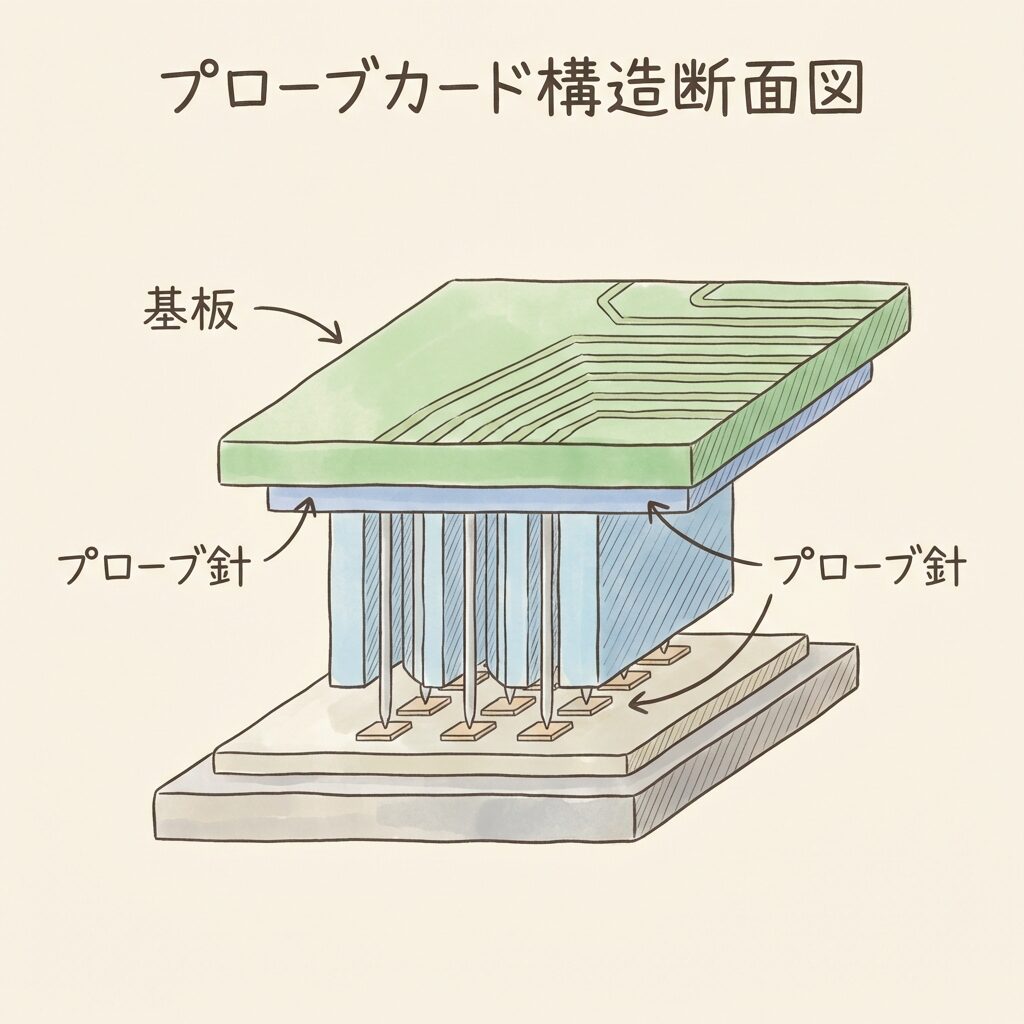

プローブカードとは、半導体ウェハ上のチップ（ダイ）に物理的に針を当てて電気的に検査するための精密治具です。丸い配線基板の上に、数千〜数万本の超微細な針（プローブ）が正確に配列されています。
ウェハテスト時に、ダイの電極パッド（端子）に物理的に接触して電気信号を送受信するための精密治具。テスト装置（テスター）とウェハを「つなぐ橋」の役割を担う。英語ではProbe Card。1枚あたり数百万〜数千万円と高価で、半導体検査のコア部品（出典：Technoprobe社 2026年3月プレゼンテーション）。

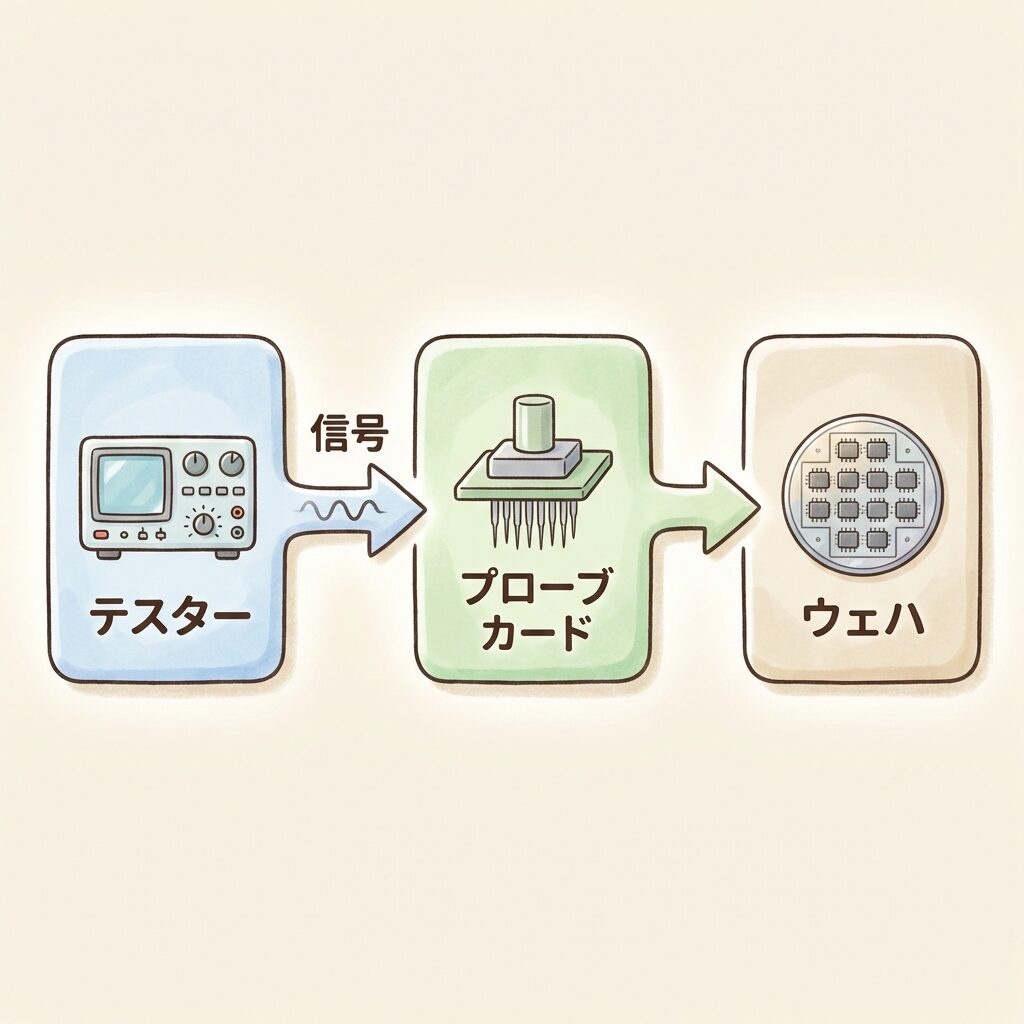

検査の流れはシンプルです。ウェハをテスト装置にセットし、その上からプローブカードを降ろして、針の先端をチップの電極に接触させます。テスターから電気信号が送られ、チップが正常に動くかどうかが1枚ずつ判定されます。
生成・判定
物理的に接触
1枚ずつ確認
プローブカードは単なる「針の集まり」ではありません。電気設計（信号品質の確保）・精密機構（μm単位の針配置）・材料技術（高温や繰り返し接触への耐久性）が一体となった高度な精密工業製品です。
プローブカードの針は、テスト対象のチップの電極パッドに数十万〜数百万回も繰り返し接触します。針先の摩耗や異物付着が進むとテスト精度が低下するため、定期的なクリーニングが不可欠です（出典：Mipox）。消耗品ではありますが、1枚数百万〜数千万円の高価な精密部品──それがプローブカードです。

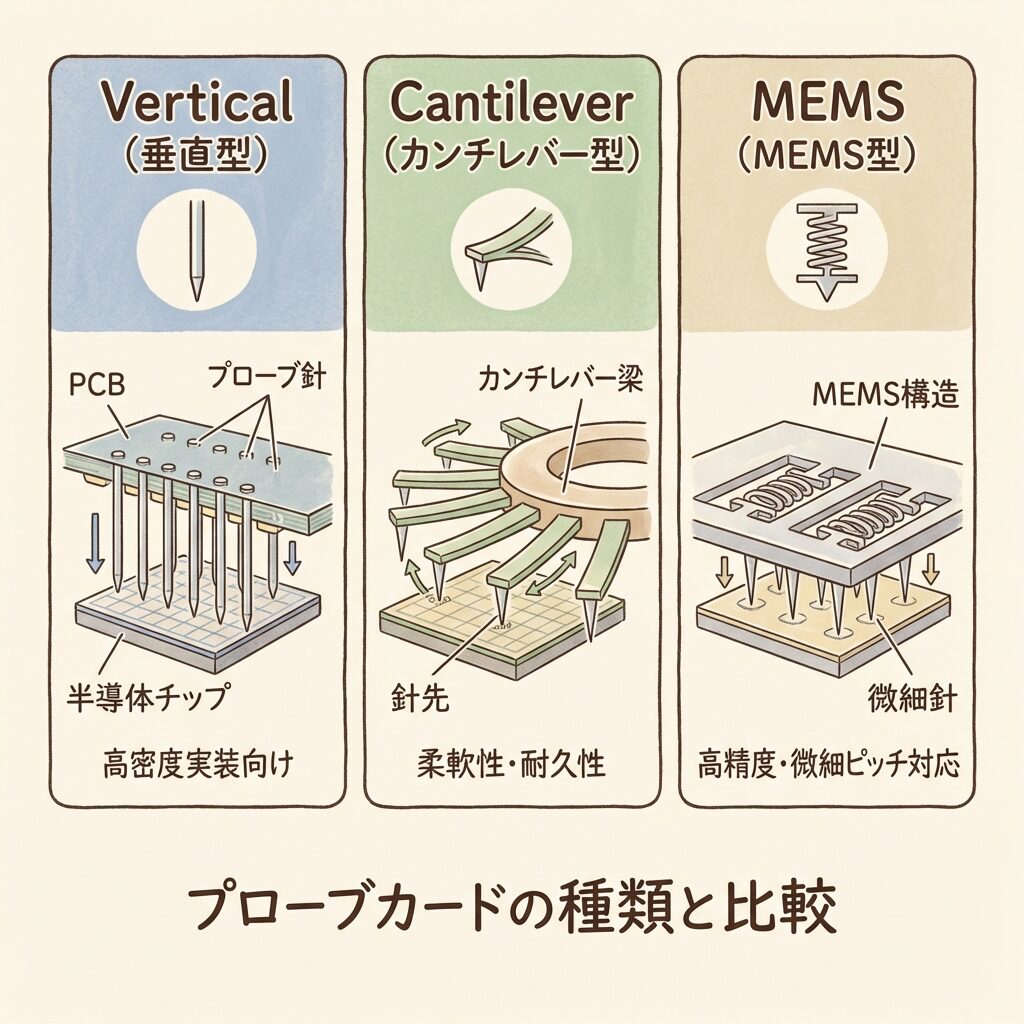

プローブカードの3つの種類──垂直型・カンチレバー型・MEMS型
📐 「針の付け方」で性能が変わる
プローブカードの種類は、大きく垂直型・カンチレバー型・MEMS型の3つに分かれます。違いは「針をどう基板に取り付けるか」──この1点だけです。構造が違えば対応ピッチ・コスト・メンテナンス性がすべて変わるため、検査対象に応じて使い分けられています。
垂直型（Vertical）
配線基板にプローブブロックを取り付け、針を垂直に立てる構造。針の配置自由度が高く、多数個同時テストに最適。打痕が小さく、1本単位で交換可能なためメンテナンスしやすい。
⚠️ コストが高い
カンチレバー型
基板にタングステン針を直接取り付ける構造。針が斜めに接触するため、アルミ電極の酸化膜を突破しやすい。安価で狭ピッチに対応しやすいのが特長です（出典：精研）。
⚠️ 打痕が大きい・修理は業者委託
MEMS型
半導体製造プロセス（フォトリソ）で基板上に直接プローブを形成する構造。μm単位の超精密配置が可能で、HBMや先端ロジックの微細ピッチに最も適した最先端タイプ。
⚠️ コスト高・製造難度大
微小電気機械システム。半導体製造プロセスを応用して、マイクロメートル級の機械構造を作る技術。MEMS型プローブカードでは、この技術で数千〜数万本のプローブ針を一括形成する。手作業では不可能な精度を実現できるため、HBMなどの微細ピッチテストに不可欠。
| 比較項目 | 📏 垂直型 | 📎 カンチレバー型 | 🔬 MEMS型 |
|---|---|---|---|
| 針の取付方法 | ブロックで垂直に固定 | 基板に直接斜め取付 | フォトリソで基板上に形成 |
| 対応ピッチ | 中〜広 | 狭〜中 | 超狭（40μm〜） |
| コスト | 高い | 安い | 高い |
| メンテナンス | 1本単位で交換可 | 業者修理が一般的 | 交換困難 |
| 主な用途 | 汎用DRAM・ロジック | パッケージ後テスト | HBM・先端ロジック |
| 市場シェア | 約20% | 縮小傾向 | 約35〜45%で拡大中 |
出典：市場シェアは GII / TBRC市場レポート 2026、構造比較は Mipox および 精研 を参考に構成

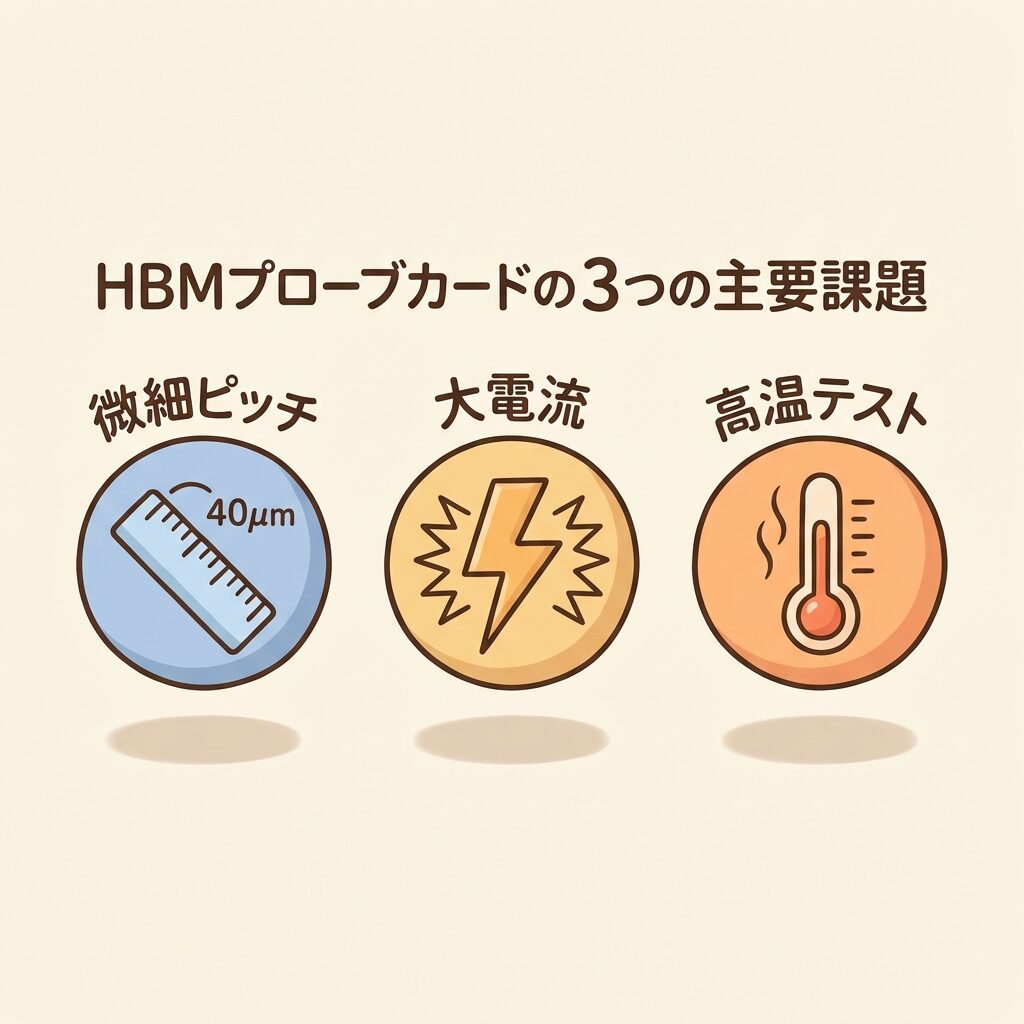

なぜHBM向けは「特別に難しい」のか──3つの技術課題
🔥 微細ピッチ・大電流・高温──3つの壁が同時に立ちはだかる
プローブカードはDRAMやロジックICなど様々な半導体の検査に使われていますが、HBM向けのプローブカードは通常品と比べて格段に高い技術要求を突きつけられています。その理由を3つに分けて整理します。
通常のプローブカードが「普通の裁縫針で布を縫う」だとすると、HBM向けは「髪の毛より細い針を、サウナの中で、電流を流しながら、0.04mmの間隔で正確に突き刺す」ようなもの。しかもそれを数千本同時に、数万回繰り返す──その難しさがイメージできるでしょうか。
Korea Instrument（KI）社はこの難しさについて、テスト装置メーカーとの「共同開発」の重要性を強調しています。HBM世代が進むごとに微細ピッチ・大電流・信号品質の要求が上がり、プローブカード単体ではなくテスター全体との最適化が不可欠になっているためです（出典：Semicon.TODAY）。

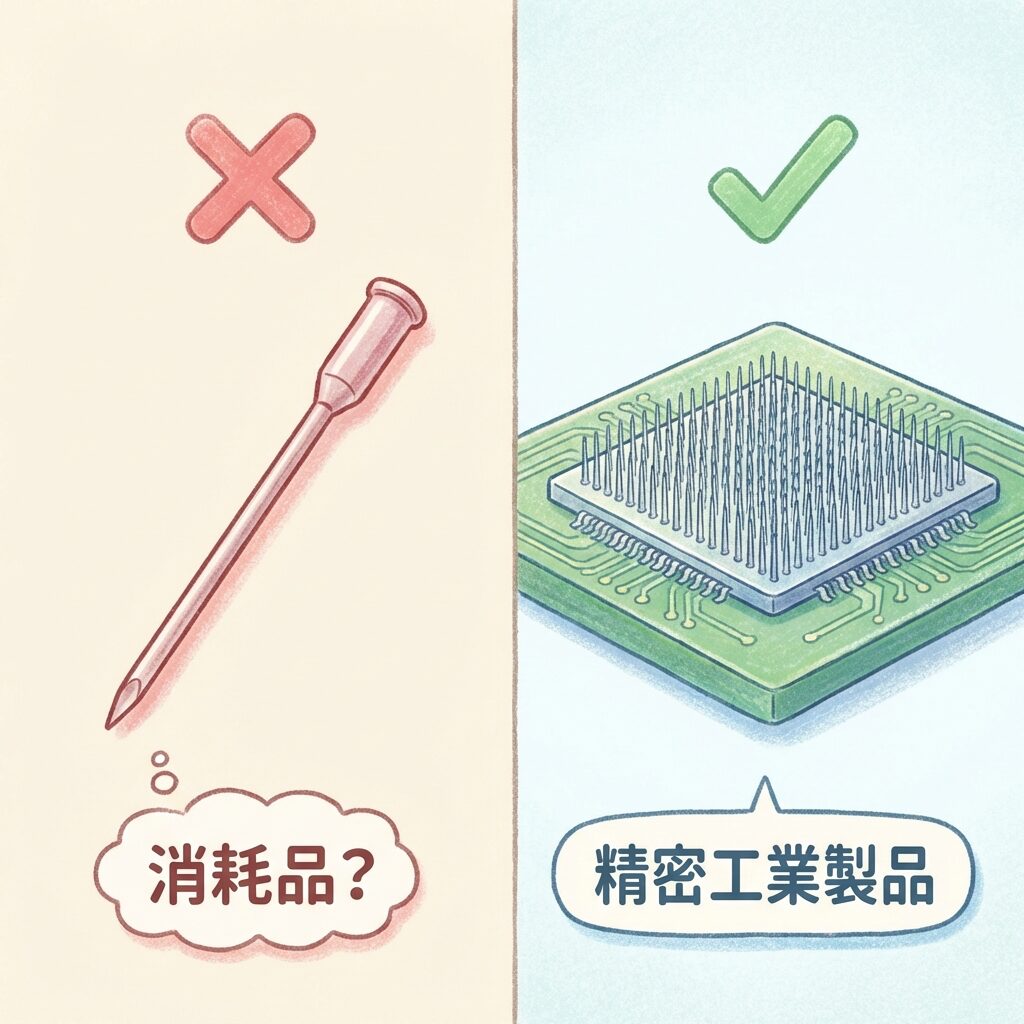

「プローブカードは消耗品だから技術力は低い」──これは完全な誤解です。HBM向けプローブカードはMEMS半導体製造技術・シミュレーション設計・超精密組立を一体化した高度な精密工業製品であり、参入障壁は非常に高い。設計から製造まで一貫体制を持つ企業は世界でも限られています。

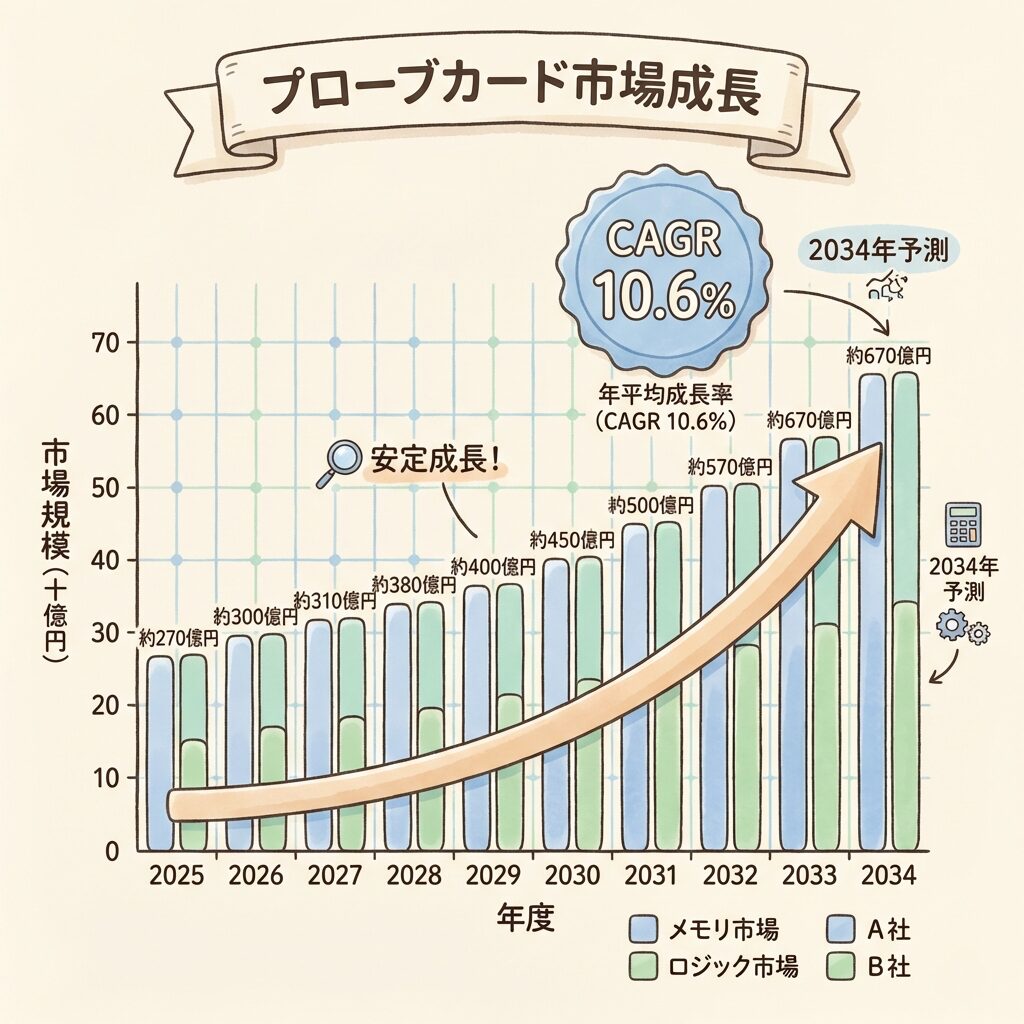

プローブカード市場の全体像──規模・成長率・構造を整理
📈 年平均10%超の成長──AI・HBM需要が構造的に後押し
プローブカード市場は、AI半導体・HBM・先端ロジックの需要拡大を背景に力強く成長しています。複数の調査機関のデータを整理すると、全体像が見えてきます。
(Fortune BI)
(Fortune BI)
(CAGR)
| 調査機関 | 市場規模（近年） | 予測値 | CAGR |
|---|---|---|---|
| Fortune Business Insights | ~27億$（2025年） | ~67億$（2034年） | 10.6% |
| Research and Markets | ~21億$（2024年） | ~37億$（2029年） | 10.6% |
| ReportPrime | ~6.4億$（2025年） | ~9.9億$（2032年） | 6.5% |
出典：Fortune Business Insights、ReportPrime。調査機関により対象範囲の定義が異なるため、数値に差があります。
調査機関によって市場規模の数字に差がありますが、これは「プローブカード」の定義範囲（先端品のみか全体か、付随部品を含むか等）が異なるためです。共通しているのは「年平均6〜11%成長」「AI・HBM需要が構造的ドライバー」という点。トレンドの方向性を読むことが重要です。
この成長を支えているのは、HBM市場そのものの爆発的拡大です。HBM市場は2023〜2027年で年平均+52%という驚異的な成長率が見込まれており、DRAM全体（+21%）の約2.5倍のペースです（出典：アドバンテスト IR技術説明会資料）。HBMが増えれば検査回数も増え、プローブカードの需要が構造的に押し上げられるのです。

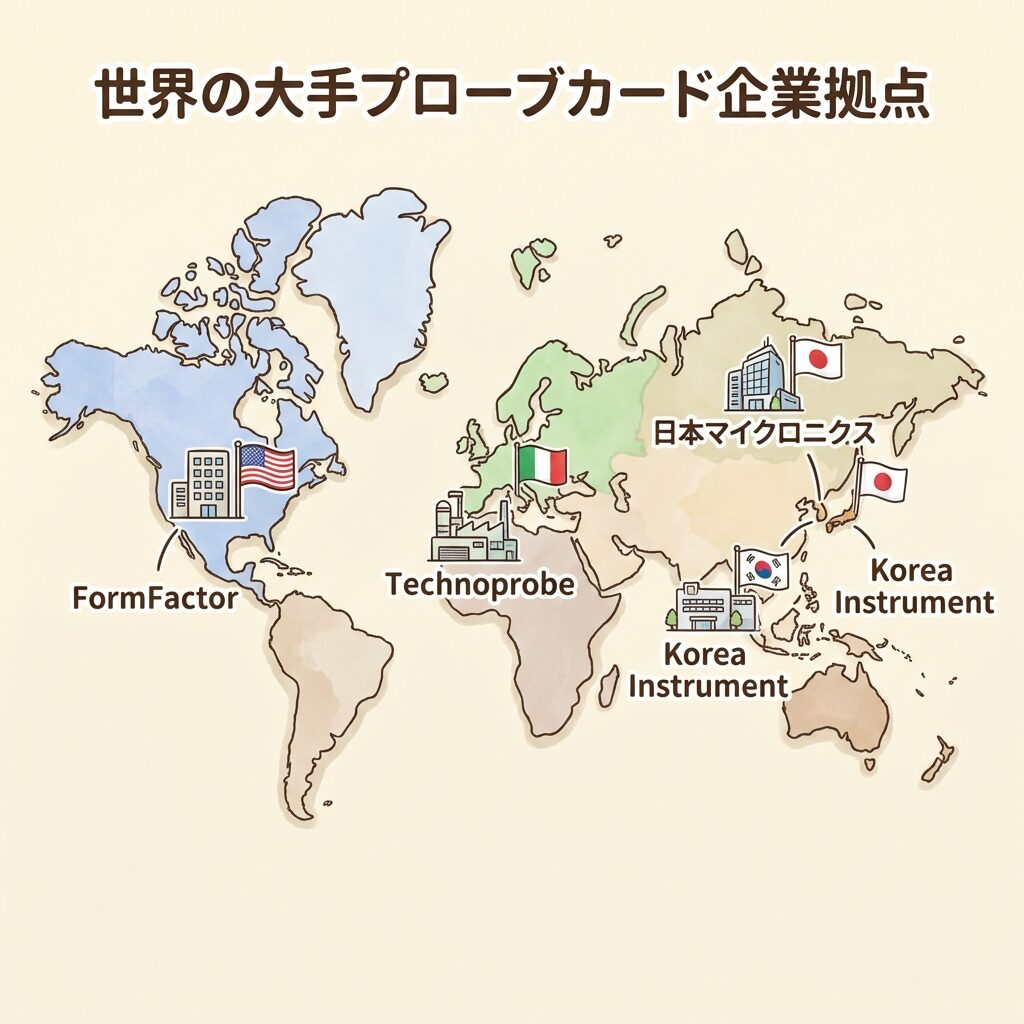

主要企業マップ──誰がプローブカードを作っているのか
🏭 「見えにくい寡占市場」──上位数社で約70%
プローブカード市場は、少数の企業が大きなシェアを握る寡占構造です。特にHBM向けの先端プローブカードは技術的参入障壁が極めて高く、供給できるメーカーは世界でもごく限られています。
HBM4対応で単価上昇
設計〜製造の垂直統合
年平均成長率~20%
MEMS自社ライン保有
垂直型に強み
| 企業 | 拠点 | HBM関連の強み | 注目ポイント |
|---|---|---|---|
| FormFactor | 米国 | HBM向け最大手。HBM4対応で平均販売価格（ASP）上昇 | FY2026売上予測 ~9.3億ドル |
| Technoprobe | イタリア | MEMS型の設計〜製造を垂直統合。欧州最大手 | 2026年3月プレゼンで成長戦略公開 |
| 日本マイクロニクス | 日本 | HBM向け競争力維持。青森新工場で増産対応 | 年平均成長率 ~20% |
| Korea Instrument | 韓国 | Samsung向け中心。テスター共同開発に強み | MEMS自社ライン＋超精密アライメント |
出典：企業情報は各社公式IR・プレゼンテーション資料および Yahoo Finance、Semicon.TODAY を参考に構成

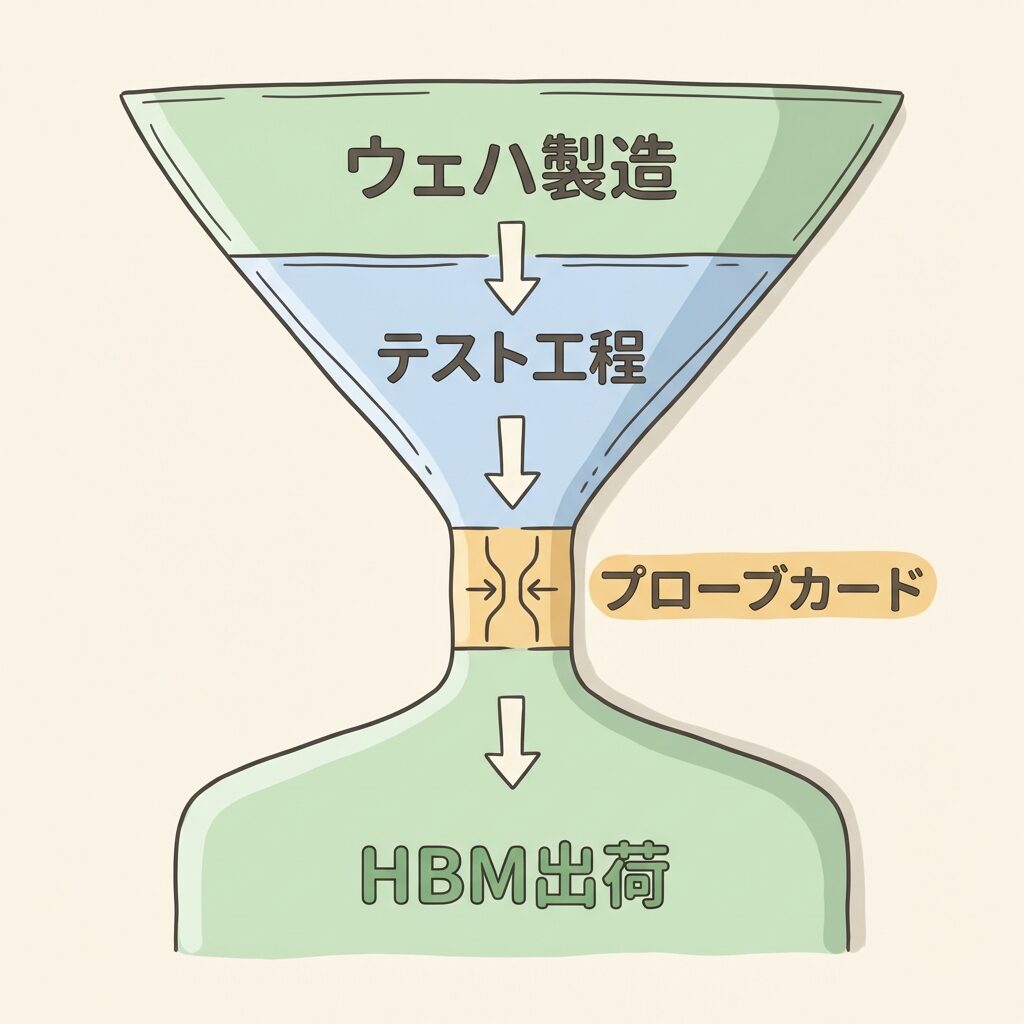

なぜプローブカードがAI半導体の「ボトルネック」になるのか
⏳ テスト部材がHBM量産の「蛇口」を絞っている
HBMの供給制約というと、「ウェハの生産量が足りない」「CoWoSのキャパシティが不足」というイメージが強いかもしれません。しかし2025〜2026年の業界動向を見ると、プローブカードの供給不足がHBM出荷のスループットを制約するもうひとつのボトルネックとして浮上しています。
テスト時間がCPUの3倍。AIチップ（GPU＋HBM）のテスト時間はCPUの約3倍に達し、テスト装置の占有時間が長くなります。同じ台数のテスト装置で処理できるチップ数が減少します（出典：Logmi Finance）。
テスト装置コストが2倍。HBM3E/4対応テスターは高速信号対応のため複雑化し、従来装置の約2倍のコストに達します。
検査回数が多い。HBMは「ウェハテスト→KGD→積層後テスト→バーンイン→最終テスト」と5段階。通常DRAMの2段階の2倍以上の検査工程が必要です。
プローブカード供給のひっ迫。HBM向けプローブカードは技術要求が高く、供給できるメーカーが限られます。Semicon.TODAYの記事では「テスト部材がHBM量産の供給力を規定し始めた」と報じられています（出典：Semicon.TODAY 2026年2月）。
（対CPU比）
（対従来比）
（2023〜2027）
HBMの供給は「水道のホース」のようなものです。ウェハ工場が「蛇口」を全開にしても、ホースの途中に「プローブカード」「テスト装置」「バーンイン設備」という3つの細い部分があると、最終的に出てくる水（出荷量）はその最も細い部分で決まる。今、その最も細い部分のひとつがプローブカードなのです。
よくある誤解を整理する
| ❌ よくある誤解 | ✅ 実際はこう |
|---|---|
| 「プローブカードは消耗品だから技術力は不要」 | HBM向けプローブカードはMEMS製造・電気設計・精密機構が一体になった高度な精密工業製品。参入障壁は極めて高く、新規参入は困難。 |
| 「検査コストはチップ全体のなかで小さい」 | AIチップのテスト時間はCPUの約3倍、装置コストは約2倍。製造原価に占めるテスト比率は通常の25〜30%からさらに上昇している。 |
| 「MEMS型が万能で他の種類は不要」 | MEMS型はHBM・先端ロジック向けでは最適だが、コストやメンテナンス性では垂直型やカンチレバー型が優位な用途もある。用途に応じた使い分けが正解。 |
| 「HBMの供給不足は前工程だけの問題」 | テスト工程・プローブカード供給・バーンインキャパシティなど後工程全体がボトルネックになり得る。HBMは全工程の能力が揃わないと出荷できない。 |
📖 【完全図解】先端パッケージとは？2D・2.5D・3Dの違いを構造で理解する →
この記事は上記ピラー記事（半導体実装・HBMカテゴリの全体地図）の一部です。全体像から学びたい方はこちらからどうぞ。
あなたにとっての意味──投資家・学生・技術者の視点
📈 投資家の方へ：プローブカード市場はAI半導体の供給チェーンに構造的に組み込まれた成長市場です。FormFactor（FORM）はHBM4対応でASP上昇が見込まれ、FY2026売上~9.3億ドルが予測されています。日本マイクロニクスは年平均成長率~20%。テスター2強（アドバンテスト・テラダイン）と併せて「HBM検査エコシステム」全体を投資テーマとして捉えるのが有効です。ただし個別企業の業績はHBM出荷量に大きく依存するため、AI半導体需要の動向に注意してください。
🎓 学生の方へ：MEMS製造技術・テスト工学・熱管理──これらはAI時代に最も需給ギャップの大きいスキル領域です。プローブカード設計→テスター連携→KGD/KGSD概念までの技術フローを理解しておくと、半導体テスト分野でのキャリアが開けます。情報系だけでなく、電気・材料・精密機械の学生にとっても参入余地が大きい分野です。
🔧 技術者の方へ：「テスト工程がボトルネック」と知れば、調達計画・ロードマップ策定の精度が変わります。HBMの出荷遅延が発生したとき、「ウェハ供給の問題か？テスト装置/プローブカード供給の問題か？」を切り分けられるかどうかで、リスク判断の質が変わります。
まとめ：プローブカードの全体像を5点で整理
① プローブカードとは：半導体ウェハ上のチップに超微細な針を接触させて電気的に検査する精密治具。テスターとウェハをつなぐ「橋」の役割。1枚数百万〜数千万円の高度な精密工業製品。
② 3つの種類：垂直型（配置自由・メンテ容易）、カンチレバー型（安価・狭ピッチ対応）、MEMS型（超精密・HBM対応）。HBM時代はMEMS型が主役。
③ HBMで難しくなる3つの理由：微細ピッチ（40〜55μm）・大電流対応・高温テスト耐性──3つの技術要求が同時に突きつけられるため、従来品では対応不可能。
④ 市場規模と構造：2026年に約30億ドル、2034年に約67億ドル（CAGR 10.6%）。FormFactor・Technoprobeが世界上位を占める寡占構造。日本マイクロニクスも年平均~20%で成長。
⑤ ボトルネックとしての重要性：プローブカード供給不足がHBM量産のスループットを制約し始めている。AIチップのテスト時間はCPUの3倍、装置コストは2倍──テスト工程が「見えにくい供給制約」として浮上。
結局こういうことです。プローブカードは「半導体チップの健康診断器具」であり、HBM時代にはその診断の難易度が劇的に上がっています。微細ピッチ・大電流・高温という3つの壁を越えられるMEMS型プローブカードを作れる企業は世界に数社しかなく、この寡占構造がプローブカードを「見えにくいが極めて重要な供給制約」にしています。AI半導体の供給構造を「表面の製品（GPU・HBM）」だけでなく「裏側の検査部材（プローブカード・テスター）」まで見通せると、投資判断も技術理解も一段深くなるはずです。
