「CoWoSに3種類あるらしいけど、違いがまったくわからない」──そう感じているのは、あなただけではありません。

こんな悩みはありませんか?
  • CoWoS-S、CoWoS-L、CoWoS-Rのアルファベット1文字の違いが何を意味するのかわからない
  • 「シリコンインターポーザー」と「RDLインターポーザー」って何が違うの?
  • NVIDIAのBlackwellがCoWoS-Sから「CoWoS-Lに移行した」と聞くけど、なぜ?
  • 3種類のなかで、今一番重要なのはどれ?
  • 自分が学ぶべき技術・投資で見るべきポイントがどこかわからない
この記事でわかること
  • CoWoS 3種類の違いを決める「たった1つの軸」──インターポーザーの構造
  • S・L・Rそれぞれの仕組みを断面図イメージで理解
  • 8項目の一覧比較表で違いを一目で把握
  • なぜNVIDIAがBlackwellでCoWoS-Sを「捨てて」CoWoS-Lを選んだのか
  • 電力密度別の「使い分けマップ」で全体像を整理
  • 学生・技術者にとってのキャリアへの示唆
先に結論

CoWoS-S・CoWoS-L・CoWoS-Rの違いは、「インターポーザー(中間基板)に何を使うか」の1点だけです。CoWoS-Sは全面シリコン(最高の配線密度だがサイズに制限あり)、CoWoS-Rは全面RDL(低コストだが配線密度が低い)、CoWoS-Lはそのハイブリッド(RDL+局所シリコンブリッジで、大型化とコスト、性能を両立)。現在の主流はNVIDIA Blackwell B200が採用したCoWoS-Lであり、DIGITIMES Researchの予測では、2025年10〜12月期にTSMCのCoWoS生産能力の54.6%をCoWoS-Lが占める見通しです(CoWoS-Sは38.5%、CoWoS-Rは6.9%)(出典:Yicai Global / DIGITIMES Research)。この記事では、3種類の違いを「構造の断面図」と「8項目の比較表」で整理し、なぜ業界がCoWoS-Lに移行しているのかを構造的に解説します。

前回の記事(CoWoSとは?)では、CoWoSの定義・仕組み・なぜ必要なのかを全体像から解説しました。この記事はその「続編」です。「CoWoSの基本はわかった。じゃあ3種類はどう違うの?」という疑問に、ここで決着をつけましょう。

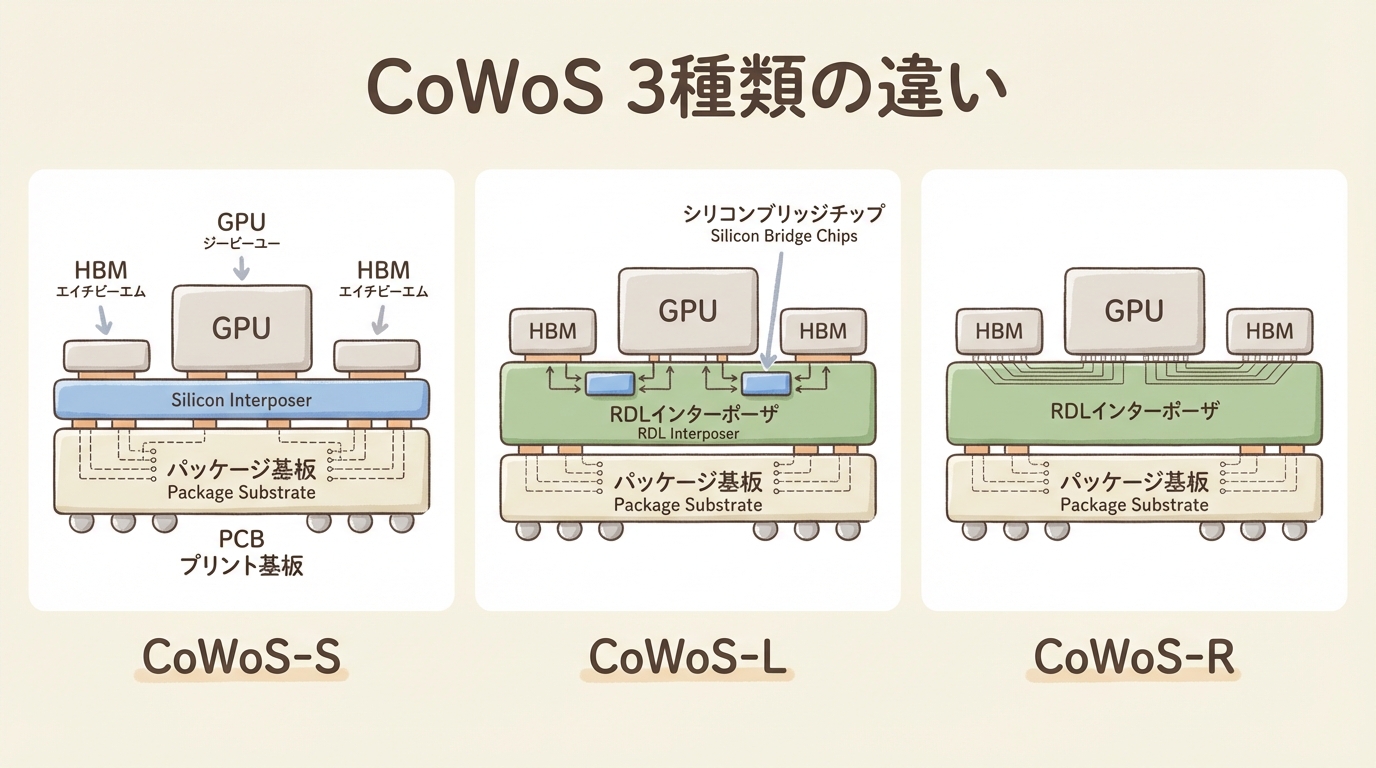

3種類の違いを決める「たった1つの軸」──インターポーザーの構造

名前のアルファベットが示す「材料の違い」

CoWoSの3種類は、名前のアルファベットがそのままインターポーザー(中間基板)の構造を表しています。

S
Silicon
全面がシリコン
インターポーザー
L
Local Silicon Interconnect
RDL+局所シリコンブリッジ
のハイブリッド
R
RDL Interposer
全面がRDL(有機再配線層)
インターポーザー
たとえるなら…

3種類の違いは「道路の素材」に似ています。CoWoS-Sは「全面コンクリート舗装の高速道路」──高性能だけど、面積を広げるとコストが跳ね上がる。CoWoS-Rは「全面アスファルトの一般道」──安いけど、高速走行には限界がある。CoWoS-Lは「重要な交差点だけコンクリートで、残りはアスファルト」──コストを抑えつつ、必要な場所だけ高性能を確保するハイブリッドです。

ここで重要なのは、3種類とも「CoWoS」であること。GPUとHBMをインターポーザー上に横並びに配置し、パッケージ基板に搭載する──という基本構造は共通です。違うのは「インターポーザーを何で作るか」だけ。この1点の違いが、配線密度・サイズ制限・コスト・歩留まりすべてを変えるのです。

用語メモ:インターポーザー

GPUとHBMなど複数のチップを同一平面上に載せる「中間基板」。チップ同士を超近距離で接続するための高密度配線を備える。CoWoSの性能・コスト・サイズを決める最も重要な構成要素。

CoWoSの基本を復習したい方へ
【完全図解】CoWoSとは?NVIDIAのGPUを支える先端パッケージ技術を初心者向けに解説 →

この記事は上記ピラー記事の続編です。CoWoSの定義・仕組み・なぜ必要かを先に読むと理解が深まります。

CoWoSの「板」(インターポーザー)がなぜ要るのかを、GPUとメモリの間の道の本数から動く図で見せる動画です。3種類の違いの前に見ると、板の役割がつかめます。

動画:CoWoSとは?足りないのはGPUではなく「板」【GPUの隣 #2】

YouTube「AIインフラLab」のチャンネルを見る →

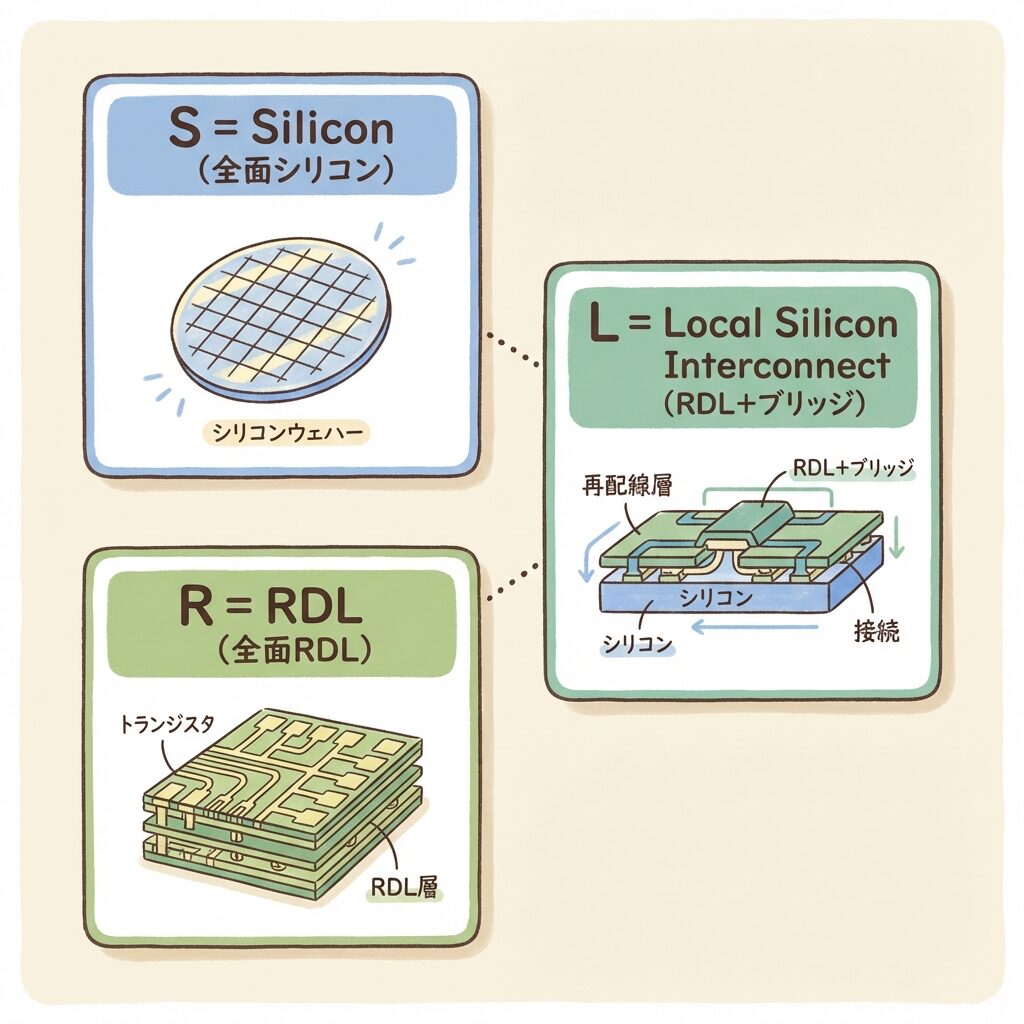

CoWoSの3種類の名前の意味(S=全面シリコン、L=RDLとシリコンブリッジ、R=全面RDL)を示す図

CoWoS-S:全面シリコンインターポーザー──「最高の配線密度」の代償

CoWoS-Sの構造と特徴

CoWoS-S(S = Silicon)は、CoWoSの最も初期から存在する「元祖」です。インターポーザー全面がシリコン製で、TSV(貫通シリコンビア)を備えた超高密度配線を実現します。NVIDIA A100・H100・H200はすべてこのCoWoS-Sで製造されました。

CoWoS-Sの断面イメージ
HBM
HBM
GPU ダイ
HBM
HBM
◆ 全面シリコンインターポーザー ◆
TSV+サブミクロン配線(最小ピッチ 0.4μm)│ 最大 3.3レチクル(~2,700mm²)
パッケージ基板(有機基板)

全面がシリコン → 最高密度の配線が可能 → しかしサイズに上限あり

強み

・最高の配線密度(最小ピッチ 0.4μm)
・TSVによる超高速の表裏接続
・深溝キャパシタ(DTC)を内蔵可能で電源安定化に有利
・長年の量産実績(2012年〜)で製造が成熟

限界

・インターポーザーサイズに上限(最大3.3レチクル ≒ 2,700mm²)
・大型化すると歩留まり(良品率)が急低下
・シリコンは硬くて脆い → 大面積では反りや割れのリスク
・コストが高い(シリコンウェハー加工+TSV工程)

用語メモ:レチクル

半導体製造でリソグラフィ(回路パターンの転写)に使うマスクの露光範囲のこと。1レチクル ≒ 約800mm²。シリコンインターポーザーはこのレチクルサイズを超えるサイズに広げる技術(マスクスティッチング)を使うが、大きくするほど製造難度とコストが上がる。現在のCoWoS-Sは最大3.3レチクル(約2,700mm²)まで対応(出典:TSMC公式)。

CoWoS-Sの「限界」が次の技術を生んだ
H100(HBM3×5スタック)までは3.3レチクル内に収まっていました。しかしBlackwell B200はGPUダイが2つ+HBM3E×8スタックを搭載する必要があり、3.3レチクルでは物理的に収まりません。ここでCoWoS-Sの「サイズの壁」が顕在化し、CoWoS-Lへの移行が必然となったのです。

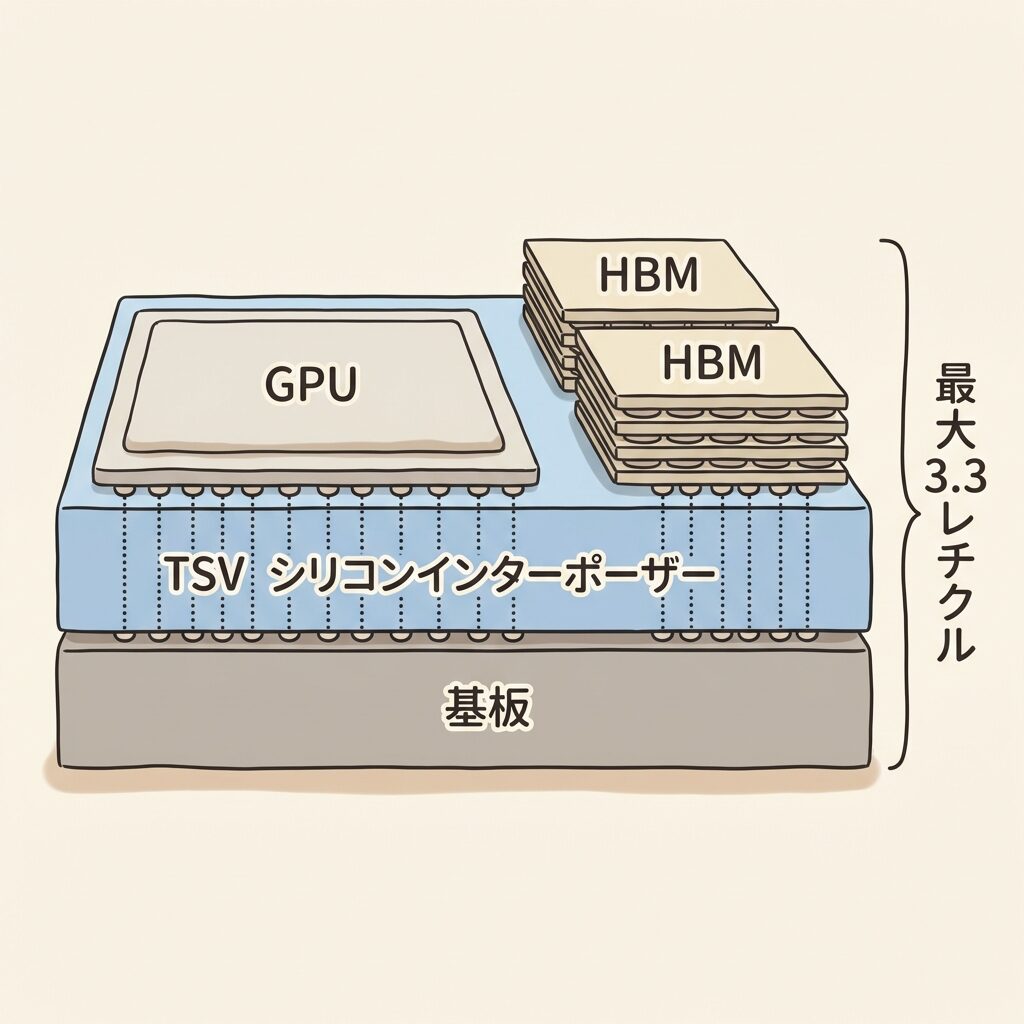

TSVのあるシリコンインターポーザーの上にGPUとHBMを並べたCoWoS-Sの構造図

CoWoS-L:RDL+シリコンブリッジの「ハイブリッド」──AI GPUの現在の主流

CoWoS-Lの構造と特徴

CoWoS-L(L = Local Silicon Interconnect)は、CoWoS-SとCoWoS-Rの「いいとこ取り」をした技術です。インターポーザーの大部分をRDL(有機再配線層)で構成し、チップ間の高速通信が必要な部分だけに小さなシリコンブリッジ(LSI:Local Silicon Interconnect)を埋め込みます。

CoWoS-Lの断面イメージ
HBM
HBM
GPU①
HBM
HBM
GPU②
HBM
HBM
RDL
LSI
ブリッジ
RDL
LSI
ブリッジ
RDL
↑ 高速接続が必要な箇所だけシリコンブリッジ(LSI)を配置 ↑
パッケージ基板(有機基板)

RDL(安い)+ LSIブリッジ(高速)のハイブリッド → サイズ制限が大幅に緩和

用語メモ:LSI(Local Silicon Interconnect)

RDLインターポーザーの中に埋め込まれた小さなシリコンチップ。GPU-HBM間やGPU-GPU間など、高速通信が必要な箇所にだけ配置される。CoWoS-Sのシリコンインターポーザーと同等のサブミクロン配線密度を、局所的に実現する「橋渡し」の役割。

用語メモ:RDL(Redistribution Layer)

有機材料(ポリマー+銅配線)で形成される再配線層。シリコンインターポーザーより配線密度は低い(最小ピッチ約4μm)が、コストが大幅に安く、大面積化が容易。

強み

・サイズ制限が大幅に緩い(3.3レチクル超に対応)
・必要な箇所だけ高密度配線 → コストと性能を両立
・RDL部分が「緩衝材」になり熱応力に強い
・GPUダイ2つ+HBM8スタックなど、大規模構成に対応
・CoWoS-Sのサブミクロン配線密度をLSI部分で継承

限界

・製造プロセスがCoWoS-Sより複雑(RDL形成+LSI埋込+接合)
・初期の歩留まりがCoWoS-Sの99%に対し約90%と低め(出典:EEWorld)
・量産開始が2024年〜で、製造成熟度はまだ発展途上
・単価はCoWoS-Sより20〜40%高い場合もある(出典:Silicon Analysts)

なぜCoWoS-Lが「主流」になったのか──3つの理由
①サイズ:B200は2つのGPUダイ+8つのHBMスタックを搭載し、CoWoS-Sの3.3レチクルでは物理的に収まらない。CoWoS-Lならサイズ制限が大幅に緩い。
②スケーラビリティ:今後のGPU世代(Vera Rubin等)ではさらにHBMスタック数が増える。CoWoS-Lならインターポーザーを拡張しやすい。
③将来性:TSMCは9.5レチクルのCoWoSを2027年に量産する計画を発表(2025年4月)。「CoWoS-Lの延長線上」にGPUの未来がある。

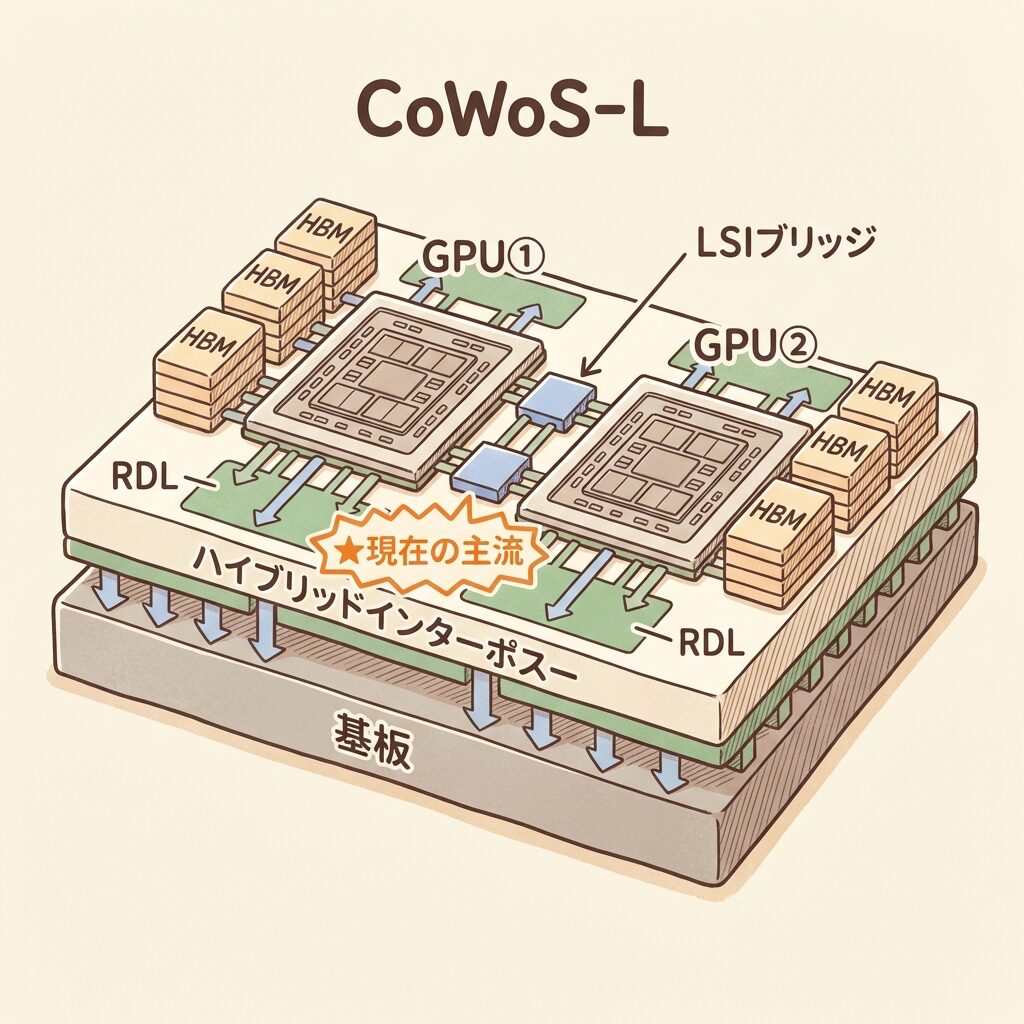

2つのGPUとHBMを、RDLとLSIブリッジを組み合わせたインターポーザーでつなぐCoWoS-Lの構造図

CoWoS-R:全面RDLインターポーザー──「コスト優先」の選択

CoWoS-Rの構造と特徴

CoWoS-R(R = RDL Interposer)は、シリコンインターポーザーを完全に排除し、全面をRDL(有機再配線層)で構成したCoWoSです。シリコンを使わない分、コストが大幅に下がり、大面積化も容易です。ただし配線密度はCoWoS-SやCoWoS-Lに劣ります。

CoWoS-Rの断面イメージ
HBM
SoC / GPU ダイ
HBM
◆ 全面RDLインターポーザー ◆
最大6層銅配線 │ 最小ピッチ 4μm(2μm L/S)│ TSVなし │ サイズ柔軟
パッケージ基板(有機基板)

全面RDL → 低コスト・柔軟なサイズ → ただし配線密度はCoWoS-S/Lに劣る

TSMCの公式情報によれば、CoWoS-RのRDLインターポーザーは最大6層の銅配線を持ち、最小ピッチは4μm(2μm L/S)です(出典:TSMC公式)。CoWoS-Sのサブミクロン(0.4μm)と比べると約10倍粗い配線ですが、その分コストと歩留まりに大きな優位性があります。

強み

・コストが最も低い(シリコン不使用+TSV工程なし)
・大面積化が容易(有機材料は柔軟でサイズ制限が緩い)
・RDLが「緩衝材」になり熱膨張率の差を吸収
・高周波信号の伝送損失が低い(GSGSG構造)

限界

・配線密度が最も低い(最小ピッチ 4μm vs CoWoS-Sの0.4μm)
・TSVがないため、裏面接続の自由度が制限される
・超高帯域幅を要求するGPU-HBM間接続には不十分な場合がある
・AI GPUの最先端(H100/B200クラス)には性能的に不向き

ひとことメモ CoWoS-Rの主な採用先は、BroadcomのネットワークASICや一部のHPC製品です。最先端AI GPU(NVIDIA H/Bシリーズ)ではなく、コストと大面積化を優先する用途で力を発揮します。NVIDIAの次世代Vera CPU(CPUダイ)やネットワーク関連チップでの採用も報じられています。

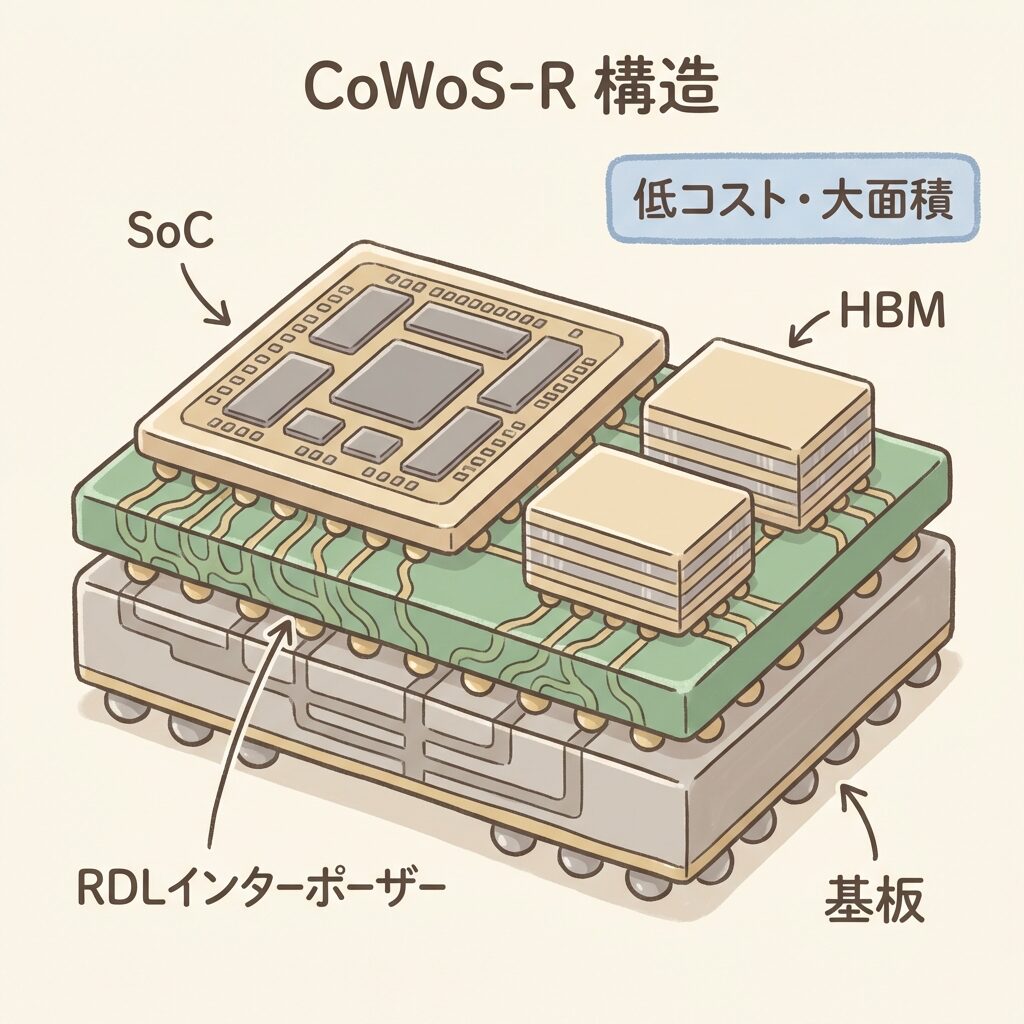

SoCとHBMを有機のRDLインターポーザーの上に並べた、低コスト・大面積向けのCoWoS-Rの構造図

【保存版】CoWoS 3種類を8項目で徹底比較

ここまでの内容を1枚の表にまとめます。「CoWoS 3種類の違いを人に説明したい」というときに、この表だけ見返せばOKです。

比較項目 CoWoS-S CoWoS-L CoWoS-R
インターポーザー 全面シリコン+TSV RDL+局所シリコンブリッジ(LSI)+TIV 全面RDL(有機再配線層)
最小配線ピッチ 0.4μm(最高密度) LSI部分:サブミクロン
RDL部分:約4μm
約4μm(2μm L/S)
最大サイズ 〜3.3レチクル
(約2,700mm²)
3.3レチクル超対応
(5.5〜9レチクルへ拡大予定)
3.3レチクル超対応
コスト 高い 中〜高い
(CoWoS-Sより20〜40%高い場合も)
最も低い
歩留まり 小型:約99%
大型化すると低下
約90%(初期・改善中) 高い
量産開始 2012年〜(最も成熟) 2024年〜(急拡大中) 2020年頃〜
代表的な採用製品 NVIDIA A100 / H100 / H200 NVIDIA B200(Blackwell)
現在のAI GPUの主流
Broadcom NWチップ
一部HPC・エッジAI
今後の位置づけ 縮小傾向
(中小規模GPUでは継続)
主流として拡大
5.5〜9レチクルへ進化
コスト重視の用途で継続

出典:配線ピッチ・サイズ情報は TSMC公式、歩留まりは EEWorld、コスト比較は Silicon Analysts、採用製品は Tom’s Hardwareを参考に構成

0.4μm
CoWoS-Sの最小ピッチ
4μm
CoWoS-R/LのRDLピッチ
10倍
配線密度の差(S vs R)

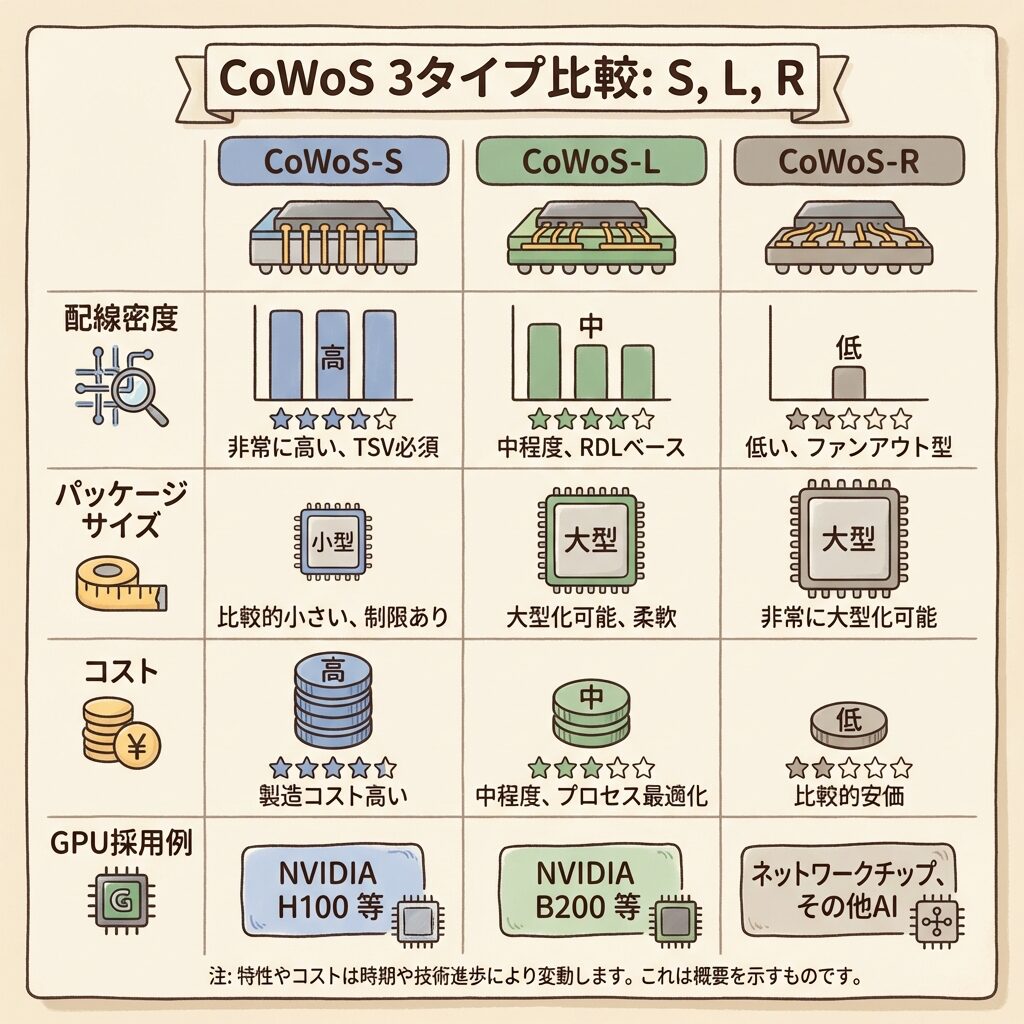

CoWoS-S・L・Rを配線密度・パッケージサイズ・コスト・採用例で比べた表の図

CoWoSはどこまで大きくなる?──レチクルの推移と次の世代

CoWoSの3種類の違いは、結局「どこまで大きなパッケージを作れるか」に表れます。シリコンの中間の層(CoWoS-S)では露光1回の範囲(レチクル)の3.3倍が上限で、ブリッジを使うCoWoS-Lで5.5倍まで広がりました。TSMCはさらに、9.5倍のCoWoSを2027年に量産し、HBMを12個以上載せられるようにする計画を発表しています(2025年4月)。

大きくするほど難しくなるのが「反り」です。パッケージが大きいと、熱で材料ごとに伸び方が違うため、全体が反って配線がつながりにくくなります。この壁をこえるために、四角いパネルを使うCoPoSや、平らで反りにくいガラスコア基板が開発されています。

このブロックの参照データ
CoWoSの中間の層の大きさの広がり。初期は約1.5倍、CoWoS-Sの上限は3.3倍、CoWoS-Lは5.5倍、TSMCは9.5倍を2027年に量産する計画
CoWoSの大きさ(レチクルの何倍か)の広がり。9.5倍はTSMCの2025年4月の発表

使い分けマップ──「いつ、どのCoWoSを選ぶのか」

パッケージサイズと性能要求で決まる

「結局、どの場面でどのCoWoSを使うの?」──答えは、パッケージに求めるサイズと配線密度で決まります。

CoWoS 使い分けマップ
〜3.3レチクル
CoWoS-S

最高密度が必要+サイズが3.3レチクル内に収まる場合。A100・H100・H200世代。中小規模GPUでは今後も継続。

3.3レチクル超
CoWoS-L 現在の主流

大型パッケージ+高い配線密度の両方が必要な場合。B200(2ダイ+8HBM)以降の最先端AI GPU。今後5.5〜9レチクルへ拡大。

大面積・低コスト
CoWoS-R

大面積が必要だが、最高密度の配線は不要な場合。ネットワークASIC・一部のHPC・コスト重視の用途。

たとえるなら…

CoWoS-Sは「小さいが超精密な金庫」。CoWoS-Lは「大きくて、重要な部分だけ精密な倉庫」。CoWoS-Rは「大きくて安い、一般的な倉庫」。何を収めるかで、どの倉庫を使うかが決まります。最先端のAI GPUを収めるなら、今はCoWoS-L一択です。

関連記事
GPUサーバーとは?AIサーバーとの違いとCPUサーバーとの比較、主な種類を図解 →

CoWoSでパッケージングされたGPUが、どのようなサーバーに組み込まれてAI計算を担うのかを理解できます。

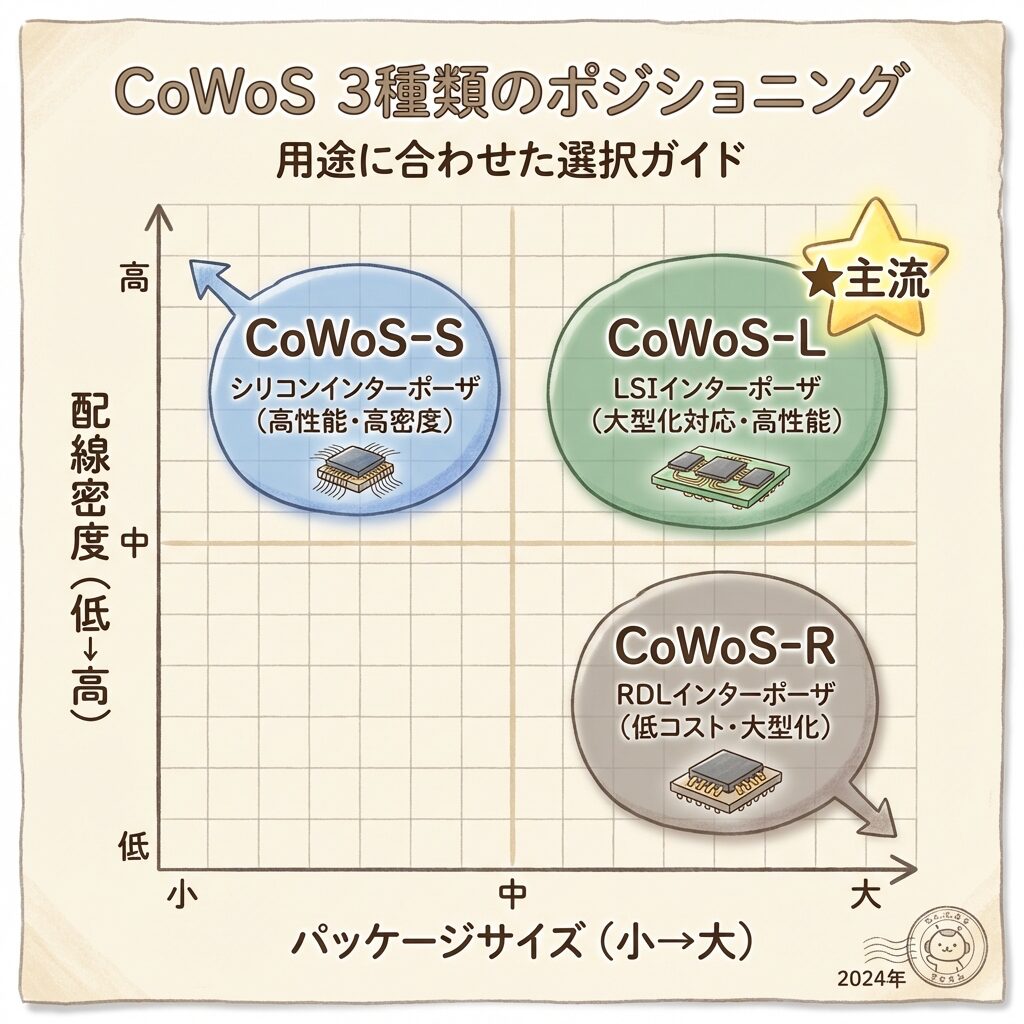

CoWoSの3種類を、配線密度とパッケージサイズの2つの軸に置いた位置づけの図

CoWoSの3種類のよくある誤解

CoWoSの3種類でよくある誤解は2つです。1つは「配線密度が最も高いCoWoS-Sが常に最善」という見方で、CoWoS-Sにはサイズの上限があり、B200のような大きなパッケージは収まりません。もう1つは「CoWoS-Lは安いから選ばれた」という見方で、選ばれた理由は安さではなく、CoWoS-Sに収まらない大型のパッケージに対応できることです。

まとめ:CoWoS 3種類の違いの全体像

この記事のまとめ

① 違いは「インターポーザーの材料」の1点:CoWoS-S=全面シリコン、CoWoS-L=RDL+局所シリコンブリッジ、CoWoS-R=全面RDL。

② CoWoS-S:配線密度最高(0.4μm)・最も成熟。ただしサイズ上限3.3レチクル。A100/H100/H200に採用。

③ CoWoS-L:大型化と高密度を両立するハイブリッド。B200(2ダイ+8HBM)が採用。現在の主流であり、5.5〜9レチクルへの拡大が予定。

④ CoWoS-R:最も低コスト。配線密度は低いが大面積化が容易。ネットワークASIC・コスト重視用途で採用。

⑤ BlackwellがCoWoS-Lに移行した理由:2つのGPUダイ+8つのHBMスタックがCoWoS-Sの3.3レチクルに収まらないため。サイズの壁が移行を必然にした。

⑥ 使い分けの基準:3.3レチクル以下→CoWoS-S、3.3レチクル超+高密度→CoWoS-L、大面積+低コスト→CoWoS-R。

⑦ 3種類は「競合」ではなく「用途分化」:すべてCoWoSプラットフォームのバリエーション。どれが「優れている」ではなく、用途で選ぶ。

結局こういうことです。CoWoSの3種類は「優劣」ではなく「トレードオフ」です。配線密度を上げれば→コストとサイズ制限が増える。コストを下げれば→配線密度が落ちる。CoWoS-Lは、このトレードオフの中で「大型化」と「必要十分な性能」を両立する最適解として、AI GPU時代の主流になりました。半導体の進化は「小さくする」だけでなく、「どう組み合わせるか」のパッケージング技術に移りつつあります。

よくある質問(FAQ)

Q. CoWoS-Lのコストは今後下がりますか?
A. 量産が進めば製造プロセスの成熟度が上がり、歩留まりも改善するため、単価は段階的に下がると見込まれています。ただし、CoWoS-Lは元々「大型パッケージの大量出荷」を目的として開発された技術であり、小型パッケージ向けのCoWoS-Sより「絶対的に安い」ということにはなりません。あくまで「大型パッケージを現実的なコストで製造できるようにする」技術です。
Q. IntelのEMIBとCoWoS-Lは似ていますか?
A. 概念は似ています。どちらも「必要な箇所だけにシリコンブリッジを配置し、残りはより安価な基板で構成する」アプローチです。EMIBはパッケージ基板に直接シリコンブリッジを埋め込みますが、CoWoS-LはRDLインターポーザーにLSIブリッジを埋め込み、その下にパッケージ基板を置く構造です。製造プロセスやエコシステムは異なりますが、「フルシリコンインターポーザーのコスト問題を解決する」という設計思想は共通しています。
Q. 次世代GPU(Vera Rubin等)もCoWoS-Lを使いますか?
A. 現時点の情報では、NVIDIAの次世代GPUもCoWoS-L(またはその発展版)を採用する見通しです。TSMCは2026〜2027年に5.5レチクル対応、さらに2027年には9レチクル対応のCoWoS-Lを開発予定と発表しており(出典:Tom’s Hardware)、CoWoS-Lが今後もAI GPUの主流パッケージング技術であり続けることが強く示唆されています。

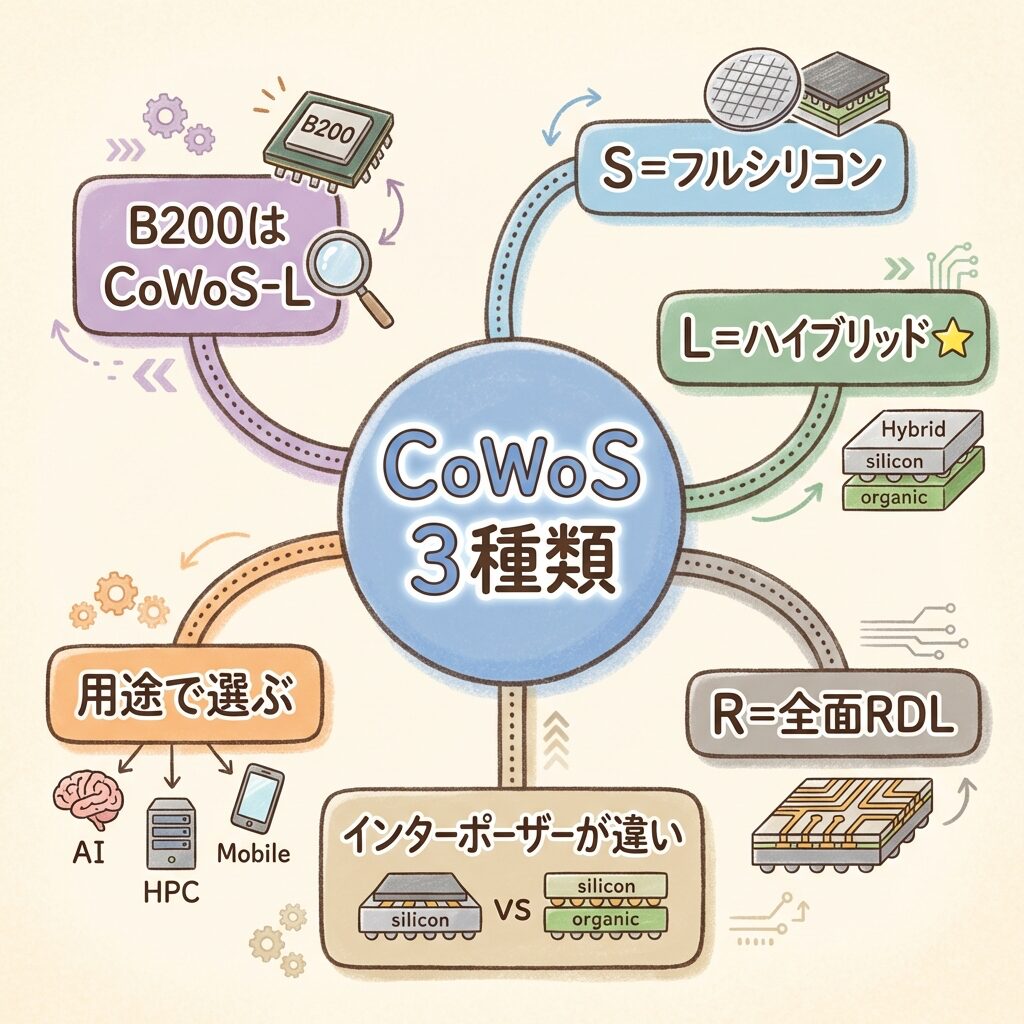

CoWoSの3種類の要点(S=フルシリコン、L=ハイブリッド、R=全面RDL、違いはインターポーザー、用途で選ぶ)をまとめた図
