「DRAMとHBMって、どう違うの？」——そんなふうに感じていませんか？
こんな疑問はありませんか？
HBMはDRAMの一種って聞いたけど、どこが違うの？
「帯域幅が広い」って具体的にどれくらい速いの？
HBMのほうがすべてにおいて優れているの？
なぜAIにはHBMが必要で、普通のDRAMではダメなの？
この記事でわかること
DRAMとHBMの5つの比較視点（構造・帯域幅・消費電力・価格・用途）
「帯域幅が24倍」がどれだけすごいのか、たとえ話で理解
HBMが優れている場面とDRAMで十分な場面の違い
学生・技術者それぞれにとっての意味
先に結論
HBMはDRAMの「上位互換」ではありません。DRAMは安くて汎用的、HBMはAI専用の超高速・超高価なメモリです。両者の最大の違いは「構造」 ：DRAMが平面に並ぶのに対し、HBMは縦に積み重ねます。この差が帯域幅・電力・価格すべての違いを生んでいます。「どちらが優れているか」は用途によります ——普通のPCにはDRAMで十分、AIアクセラレータにはHBM一択です。
HBMとは（30秒で）
HBM（エイチ・ビー・エム、High Bandwidth Memory）は、DRAMのチップを何枚も縦に積み、TSV（シリコン貫通電極）という細い電極で上下をつないだメモリです。GPUのすぐ隣に置き、非常に広い幅（1スタックで1,024ビット）でデータをやり取りします。つまり「HBMとDRAMの違い」は、素材の違いではなく
積み方とつなぎ方、置き場所の違い です。HBMそのものの仕組みは
HBMとは で解説しています。
まず「DRAM」とは何か？ 1分で理解する
DRAM ＝ コンピュータが「今使うデータ」を置く作業台
DRAMとは Dynamic Random Access Memory（ダイナミック・ランダム・アクセス・メモリ） の略です。CPUやGPUが処理するデータを一時的に保存する「作業台」のようなものです。
たとえるなら…
DRAMは「料理人の手元にある調理台」です。冷蔵庫（ストレージ）から食材を取り出して置き、包丁（CPU/GPU）で切ります。調理台が広いほど一度に多くの食材を並べられる。DRAMはこの「調理台」の役割を担います。

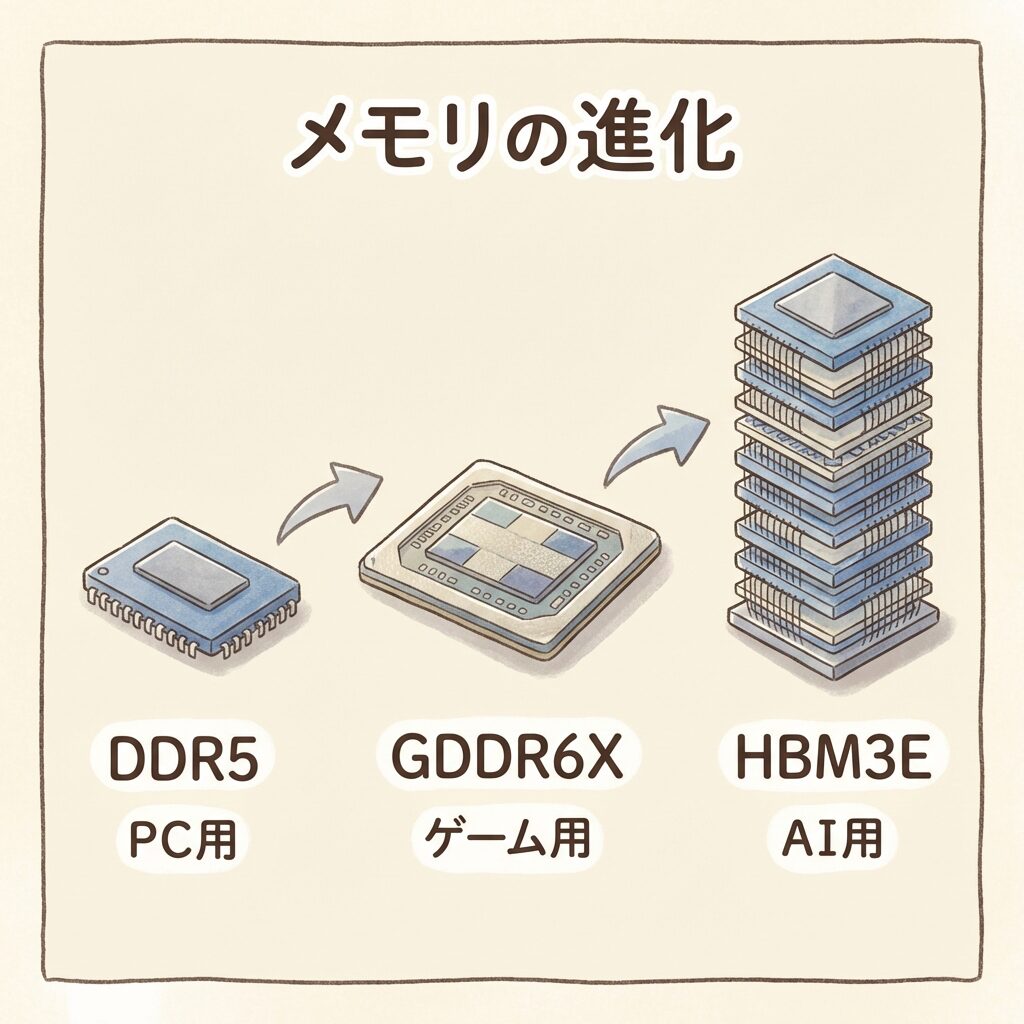

DRAMにはいくつかの種類があります。用途によって使い分けられています。
DDR4 / DDR5
PCやサーバーのCPU向け。最も普及しているDRAM。
GDDR6 / GDDR6X
ゲーム向けGPU専用。DDRより速く、GeForce系に採用。
HBM（High Bandwidth Memory）
AI向けGPU専用。技術的にはDRAMの一種だが、構造が根本的に異なる。
ポイント：HBMは「DRAMファミリー」の一員 技術的には、HBMもDRAMを素材として使っています。しかし構造・用途・価格がまったく異なるため、業界では事実上「別物」として扱われます。この記事では「普通のDRAM（DDR/GDDR）」とHBMを比較します。
2026年時点の補足：ゲーム用GPUはGDDR7へ
GeForce RTX 50シリーズからは、GDDR6Xの次の世代のGDDR7が使われています。たとえばRTX 5090は32GBのGDDR7を512ビットの幅で載せています。HBMとの違い（チップを並べるか、積むか）は変わりません。

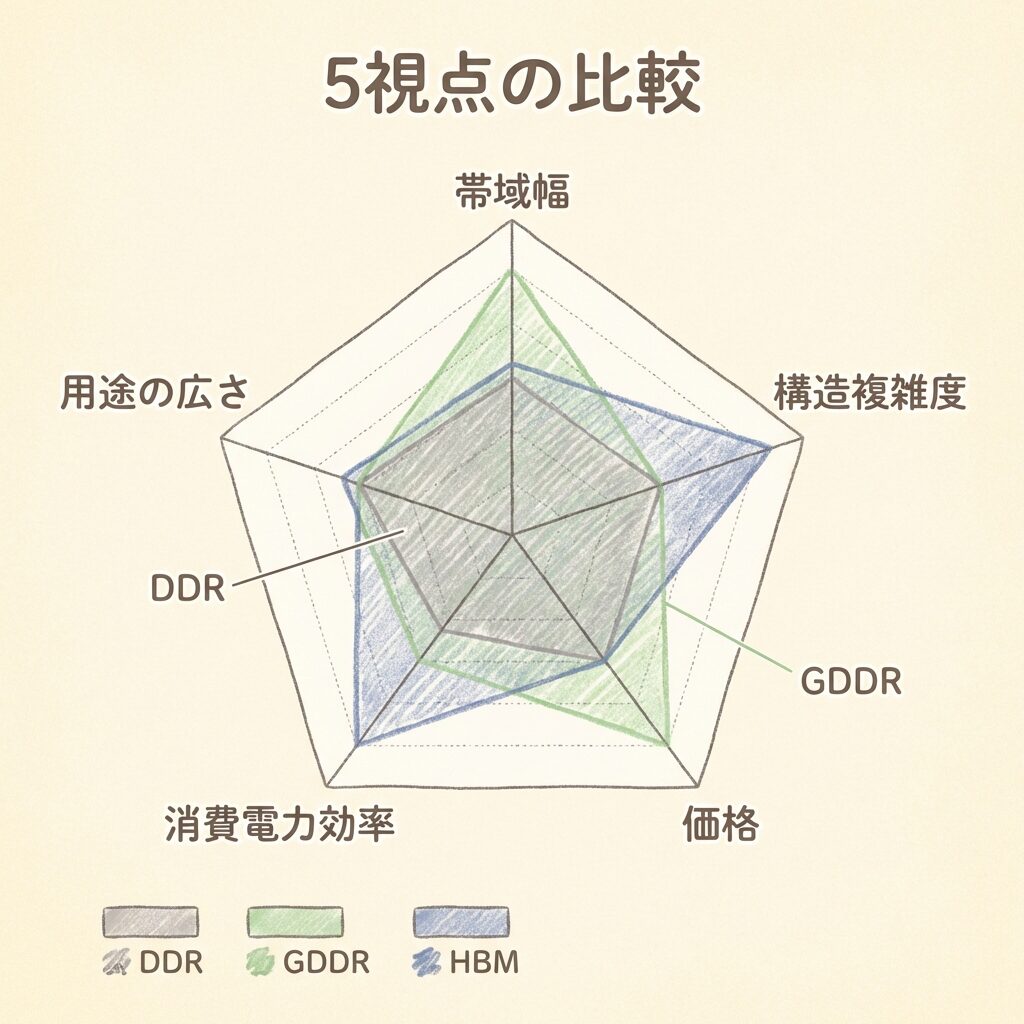

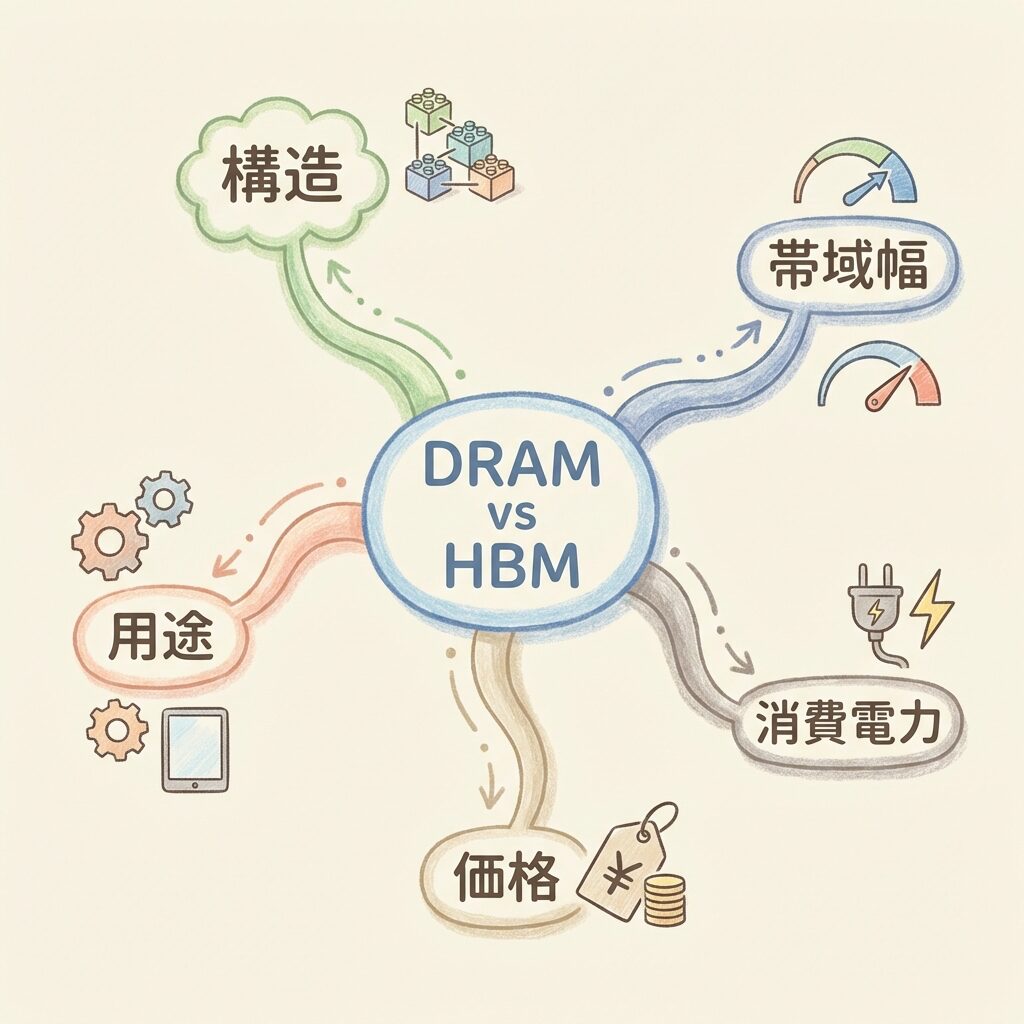

DRAMとHBMを比較する「5つの視点」
比較する前に「全体地図」を確認しよう
DRAMとHBMは、以下の5つの視点で比較するとその違いがはっきりと見えてきます。この地図を頭に入れてから各比較を読むと、より理解しやすくなります。

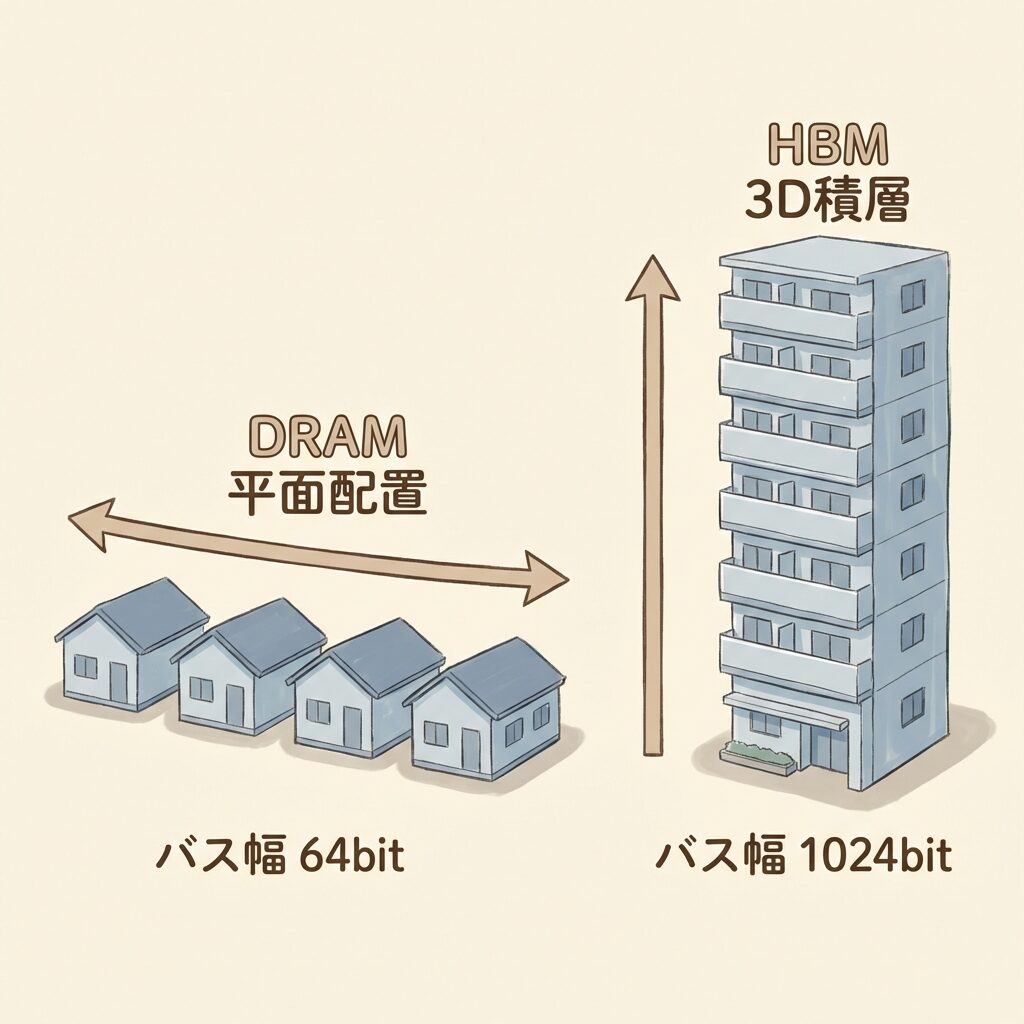

比較① 構造：「平屋」vs「超高層マンション」
たとえるなら…
普通のDRAMは「平屋の家を横に並べた住宅地」です。土地（基板面積）をたくさん使います。HBMは「超高層マンション」。同じ土地に何十倍もの部屋（記憶容量）を詰め込めます。しかも、各階を縦に直接つなぐ「エレベーター（TSV）」があるので、データのやりとりが超高速です。
普通のDRAM（DDR/GDDR）
▭ ▭ ▭ ▭
・チップを横（平面） に並べる
HBM（3D積層）
▭
・チップを縦（3D） に積み重ねる
HBM3Eのバス幅
1,024 bit
（×スタック数）
用語メモ：バス幅
データが一度に通れる「車線数」のこと。64bitは1車線、1024bitは16車線のイメージ。車線が多いほど同じ時間に多くのデータを運べる。
比較② 帯域幅：DDR5の「24倍」の速さとは？
数字で見ると、差の大きさが一目でわかる
HBM3E
1,200
GB/s（1.2 TB/s）

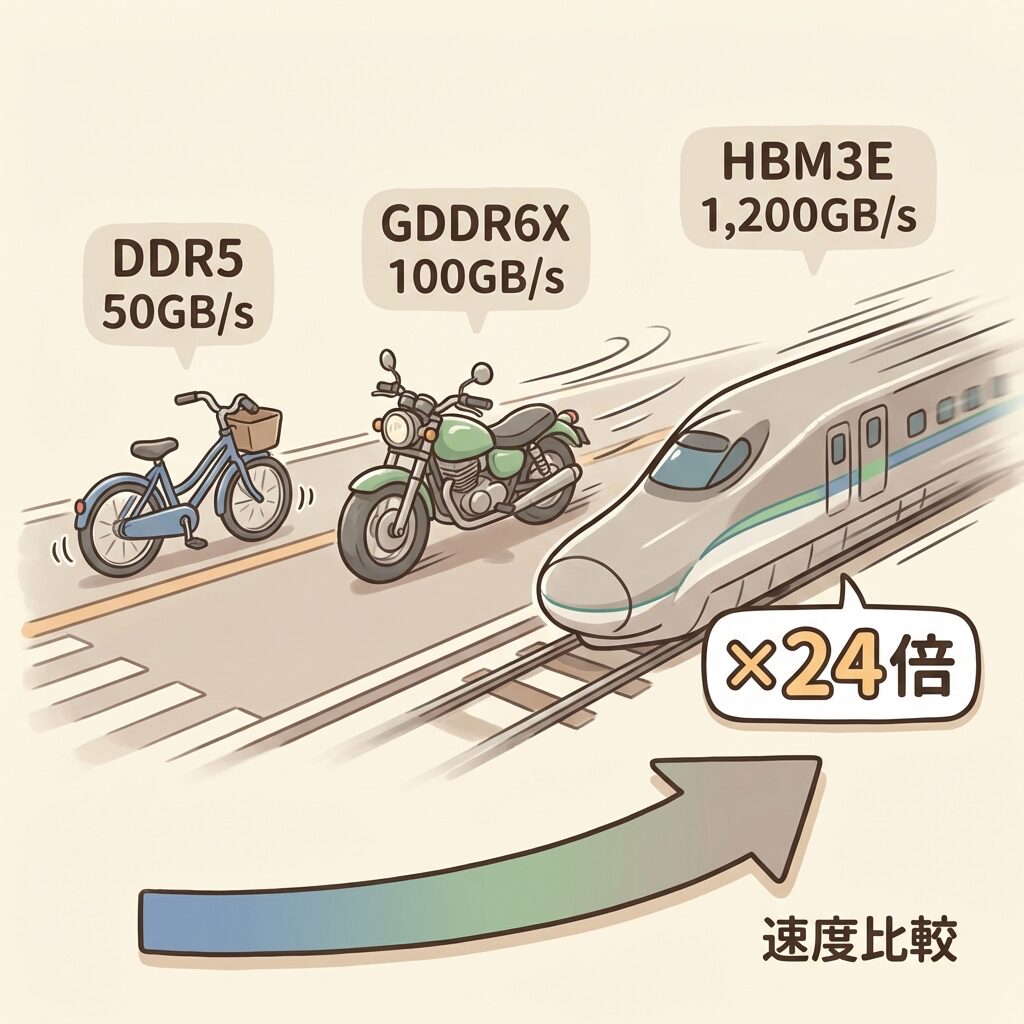

「24倍」を体感するたとえ
DDR5が「自転車（時速20km）」で荷物を運ぶとしたら、HBM3Eは「新幹線（時速480km）」です。同じ1時間でも、運べる荷物の量がまったく違います。AIが大量のデータを処理するには、この「新幹線」級のスピードが必要なのです。
帯域幅は「1枚・1スタック・GPU1基」のどれの数字かで大きく変わる 数字の「単位」に注意：1枚・1チップ・1スタック・GPU1基
上の「24倍」は、DDR5の
モジュール1枚 （約50GB/s）とHBM3Eの
1スタック （約1.2TB/s）を比べたものです。GDDR6Xの約100GB/sは
チップ1個 の目安です。実際のGPUは、メモリを何個も並べて使います。GPU1基あたりで比べると、次のようになります。
比べる単位 メモリ 帯域幅
DDR5-6400 モジュール1枚 DDR5 51.2GB/s（64ビット×6.4Gb/s÷8） HBM3E 1スタック HBM3E 1.2TB/s超（Micron） H200 GPU1基 HBM3E 141GB 4.8TB/s B200 GPU1基 HBM3E 8TB/s（DGX B200の8基合計64TB/s÷8）
「HBMはDRAMの何倍速いか」は、どの単位で比べるかで大きく変わります。数字を見るときは、1枚か1スタックかGPU1基かを確かめてください。

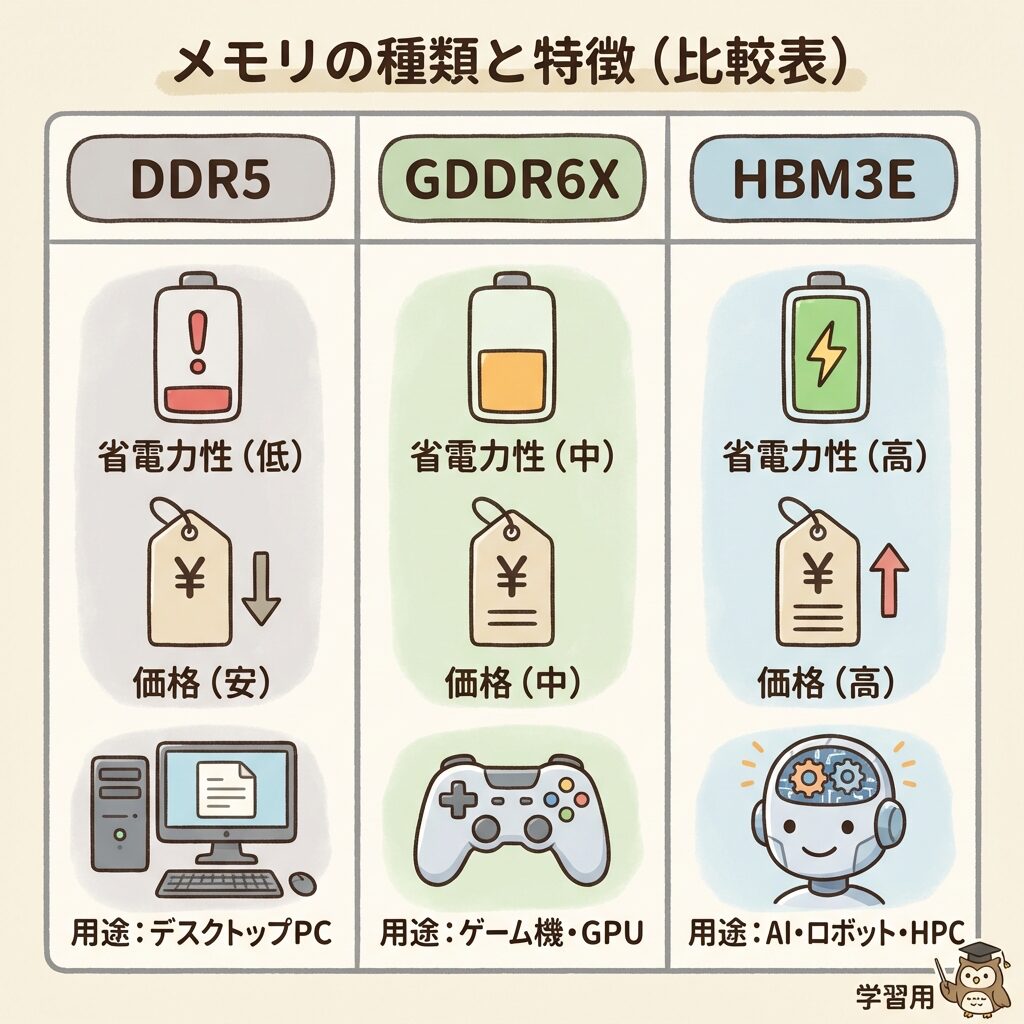

比較③④⑤：消費電力・価格・用途の違い
消費電力：HBMは「効率がいい」が「トータルは大きい」
普通のDRAM（GDDR6など）
GPU本体から離れた場所に配置
信号の伝送距離が長い → 消費電力大
1GB/sあたりの消費電力：比較的高い
HBM
GPUの隣に直接配置（インターポーザー）
信号の伝送距離が極めて短い → 効率的
1GB/sあたりの消費電力：GDDRより低い
注意：「効率的」と「トータル消費電力が小さい」は別の話 HBMは「単位帯域幅あたりの消費電力」が少ない（効率的）ですが、HBMを搭載するH100/H200は1枚あたり700W以上の電力を消費します。これはHBMが効率的でも、GPU全体の演算量が桁違いに大きいためです。
価格：HBMはDDR5の「数十倍」
用途：「何に使うか」がすべてを決める
DDR5の出番
PC・サーバー・ノートPC。日常の計算処理。コスパ最優先の用途。
GDDRの出番
ゲーミングGPU（GeForce・Radeon）。グラフィック描画特化。
HBMの出番
AIアクセラレータ（H100/H200）・スパコン。巨大データの超高速処理。
HBMとDDR5・GDDRの違い──同じDRAMセルなのに、なぜ速さがけた違いなのか
DDR5・GDDR・HBMは、どれも「DRAM」です。記憶する1マス（セル）はトランジスタ1個とコンデンサ1個という同じ作りで、違うのはセルをどう束ねて外とつなぐか 。帯域幅は「ビット幅 × 1ピンの速さ」で決まるので、JEDEC（半導体の標準化団体）の規格の数字でその2つを並べると、違いが一目でわかります。
規格で比べる：DDR5・GDDR7・HBM3・HBM4
比較項目
DDR5（PC・サーバー）
GDDR7（ゲームGPU）
HBM3（AI GPU）
HBM4（次世代）
規格（公開）
JESD79-5C（2024年4月） JESD239（2024年3月） JESD238（2022年1月） JESD270-4（2025年4月）
1ピンの速さ
最大8,800MT/s
初期製品で32Gbps（Samsungのコメント）
最大6.4Gb/s
最大8Gb/s
ビット幅
モジュール1枚で64ビット（比較①）
チップを並べて束ねる（比較①の例は384ビット）
1,024ビット／スタック
2,048ビット／スタック
帯域幅
モジュール1枚で〜50GB/s（比較②）
チップ1個で最大192GB/s
819GB/s／スタック
2TB/s／スタック
容量
—
チップ1個で16〜32Gbit
4〜64GB／スタック（4〜12段、16段は将来）
最大64GB／スタック（32Gb×16段）
載せ方
DIMM（差し替え可）
GPUの基板に直付け
インターポーザー上でGPUの隣（2.5D）
同左
※ HBM3E（量産中のAI GPU向け）は規格の改訂版で、Micronは1ピン9.2Gbps超・1スタック1.2TB/s超・容量24GB（8段）／36GB（12段）と公表しています（出典：Micron HBM3E ）。GDDR7のビット幅と容量はJEDECの発表、DDR5の64ビット・〜50GB/sはこの記事の比較①②の値です。
計算してみる：帯域幅 ＝ ビット幅 × 1ピンの速さ ÷ 8
HBM3は 1,024ビット × 6.4Gb/s ÷ 8 ＝ 819GB/s 。JEDECが発表した「819GB/s」と一致します。HBM4は 2,048ビット × 8Gb/s ÷ 8 ＝ 2,048GB/s ≒ 2TB/s 。DDR5はモジュール1枚で 64ビット × 8.8Gb/s ÷ 8 ＝ 70.4GB/s が規格上の上限で、サーバーで多い6,400MT/sなら51.2GB/s（比較②の「〜50GB/s」）です。つまり、HBMが速いのは1ピンが速いからではありません。DDR5の16倍（HBM3）〜32倍（HBM4）のビット幅 を、チップを縦に積んでTSVで束ねることで実現しているのです。GDDRは1ピンの速さで稼ぐ方式で、チップ1個が32Gbpsなら192GB/sに届くのはビット幅が狭いからです。
この節のポイント
DDR5は「差し替えられる汎用品」、GDDRは「1ピンを速くしてゲーム用GPUの基板に直付け」、HBMは「ビット幅を桁違いに広げてGPUの隣に積む専用品」。同じDRAMセルでも、束ね方と置き場所で役割が分かれます。ノートPC向けのLPDDRやサーバー向けのSOCAMMとの使い分けはHBM・LPDDR・SOCAMMの使い分け で解説しています。
このブロックの参照データ
6.4Gb/s＝819GB/s、16チャネル、4〜64GB
8Gb/s×2048ビット＝2TB/s、4〜16段、64GB
HBM3 は1024ビット幅（64ビット×16チャネル）
【保存版】5視点の全比較を一枚の表でまとめる
ここまで比較してきた5つの視点を、一枚の表に集約します。「DRAMとHBMの違いを人に説明したい」というときに役立ててください。
比較視点
DDR5（PCメモリ）
GDDR6X（ゲームGPU）
HBM3E（AI GPU）
① 構造
平面（2D）
平面（2D）
3D積層（TSV）
② 帯域幅
〜50 GB/s
〜100 GB/s
〜1,200 GB/s（DDR5の約24倍）
③ 消費電力効率
標準的
やや高い
帯域幅あたりの
④ 価格
低（数千円〜）
中（数万円〜）
非常に高（数万〜数十万円/スタック）
⑤ 用途
PC・サーバー全般
ゲーミングGPU
AIアクセラレータ
製造難度
低〜中
中
極めて高（世界3社のみ量産可能）
この表のポイント HBMは帯域幅で圧倒的に勝りますが、価格・製造難度でも圧倒的に高い。「HBMが最強」ではなく、「AI計算という超特定の用途に最適化された特殊メモリ」です。普通のPCにHBMを載せても意味はありません。
「どちらが優れているか」——答えは「用途による」

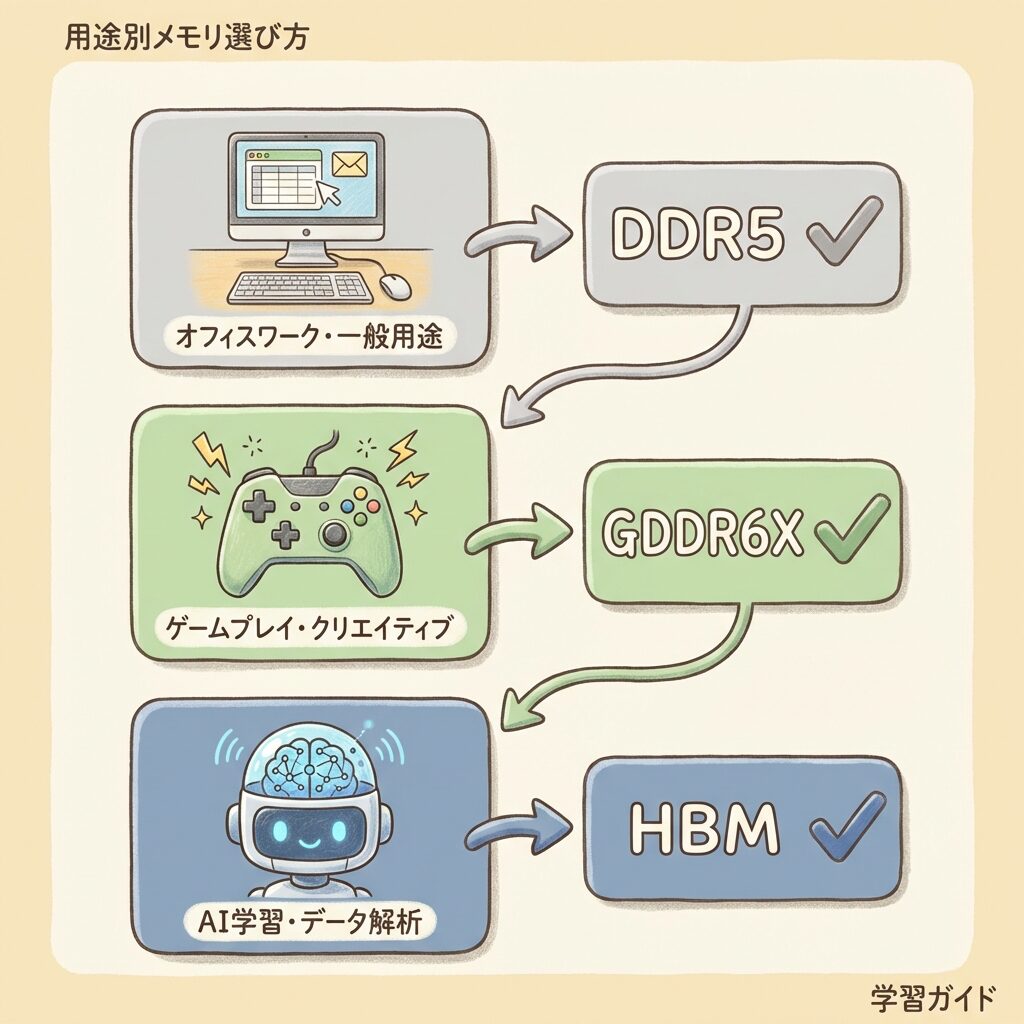

場面別：どのメモリを選ぶべきか
普通のPC・サーバー作業
文書作成・Webブラウズ・
DDR5で十分
ゲーム・CGレンダリング
グラフィック処理・
GDDR6が最適
AI学習・推論・スパコン
LLMトレーニング・
HBM一択
よくある誤解：「HBMはすべてにおいて最強」ではない HBMを普通のPCに載せても意味はありません。DRAMとHBMは「競合」ではなく「役割分担」です。DDR5は日常PCに最適、HBMはAI計算に特化——それぞれが「正しい場所で正しく使われる」ものです。高価なHBMをゲームPCに使っても、GDDR6Xと大差はありません。
学生・技術者にとって、この比較はどう役立つか
あなたにとっての意味
学生： 「なぜDRAMを縦に積むと速くなるのか」という問いは、半導体物理・材料・製造プロセス・システム設計が交差する教育的な問いです。TSV・インターポーザー・2.5D/3D実装は、今後の半導体エンジニアが必ず直面する技術領域です。情報系だけでなく、電気・材料・機械系の学生にとってもキャリアに直結します。「DRAMとHBMの違いを説明できる」だけで、面接・研究発表での差別化になります。技術者： AIシステムの設計・評価をするとき、「このタスクはメモリ帯域がボトルネックか、演算がボトルネックか」という視点が重要です。HBMの帯域幅（H100: 3.35TB/s、H200: 4.8TB/s）を知っていると、モデルのメモリ使用量と推論速度の関係を定量的に考えられます。「GPUを増やせば速くなる」という単純な発想から抜け出すための基礎知識です。
よくある質問（FAQ）
Q. HBMはDRAMの一種なのに、なぜ別物として扱われるの？
A. HBMはDRAMチップを素材に使いますが、構造（3D積層）・製造方法（TSV）・実装方式（インターポーザー） がまったく異なります。普通のDRAMは「単体のチップをスロットに挿す」のに対し、HBMは「複数チップを縦積みにしてGPUの隣に直接配置」します。性能・価格・用途の差が大きすぎるため、業界では実質的に別物として扱われています。
Q. 帯域幅が24倍もあるなら、なぜHBMをPCに使わないの？
A. 主に2つの理由があります。①価格 ：HBMはDDR5の数十倍以上の価格。PCに搭載すると本体価格が数十万円以上になります。②実装の難しさ ：HBMはインターポーザーという特殊な中間基板が必要で、普通のマザーボードには搭載できません。また、普通のPCの処理では帯域幅のボトルネックは発生しにくく、HBMの性能を活かしきれません。
Q. HBMが普及したら、将来はPCにも使われるようになる？
A. 短期的には難しいでしょう。HBMは製造できる企業が世界3社のみで、生産量もAI向け需要で逼迫しています。ただし、HBMの技術（3D積層・TSV）は将来のPC向けメモリ設計にも影響を与えており、長期的にはPC向けにコストダウンされた派生規格が登場する可能性はあります 。現時点では「AI専用」と考えてください。
