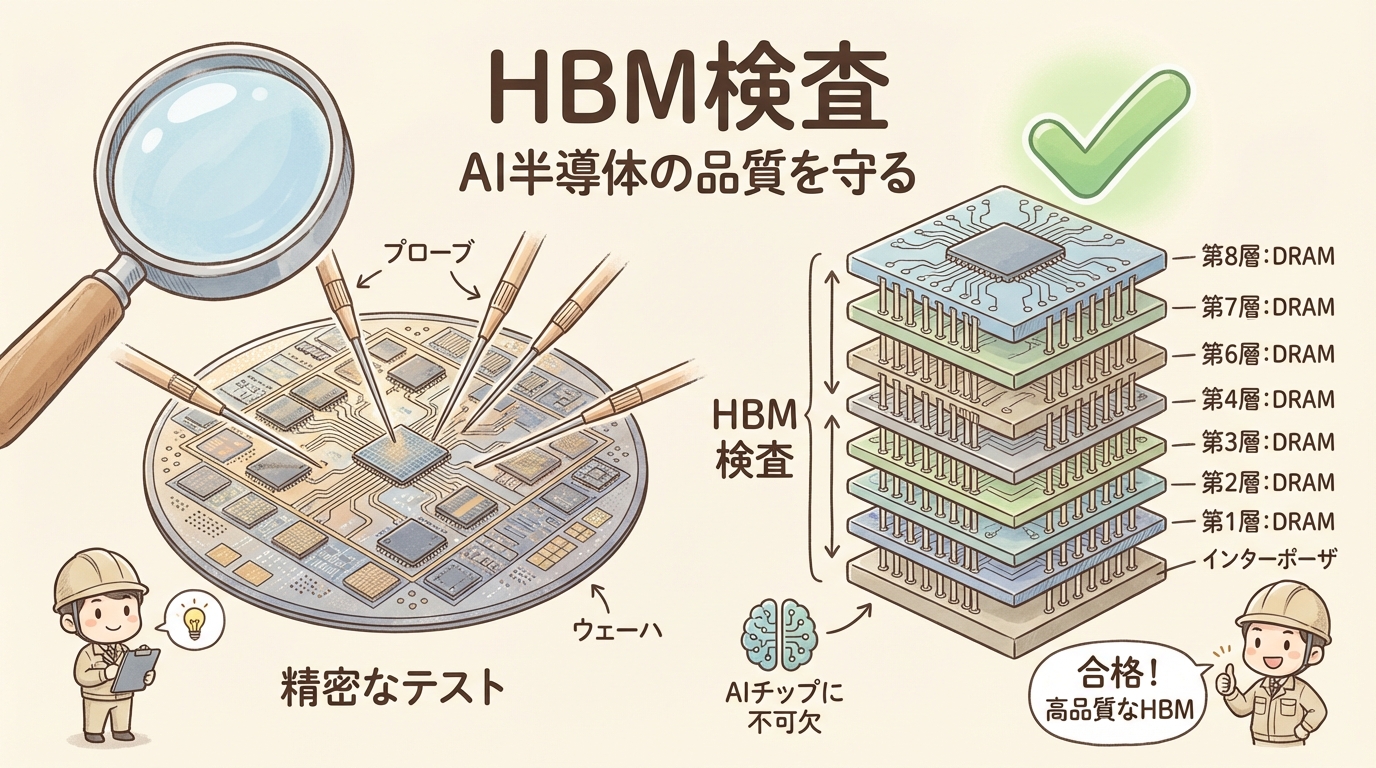

HBM検査装置とは？テスター・プローブカード・プローバーの役割と4つの検査工程を図解

「HBMって、積むだけでしょ？」──そう思っていませんか？ 実は、HBMの製造で最も神経を使うのは「積む前に、1枚1枚のダイが本当に良品かを確認する」工程です。この検査がなければ、数万円のHBMスタックがまるごとゴミになるリスクがあります。

この記事では、HBM検査の仕組みを4つのステップで図解し、なぜ今「テスト工程」がAI半導体の供給を左右するボトルネックになっているのかを構造的に解説します。

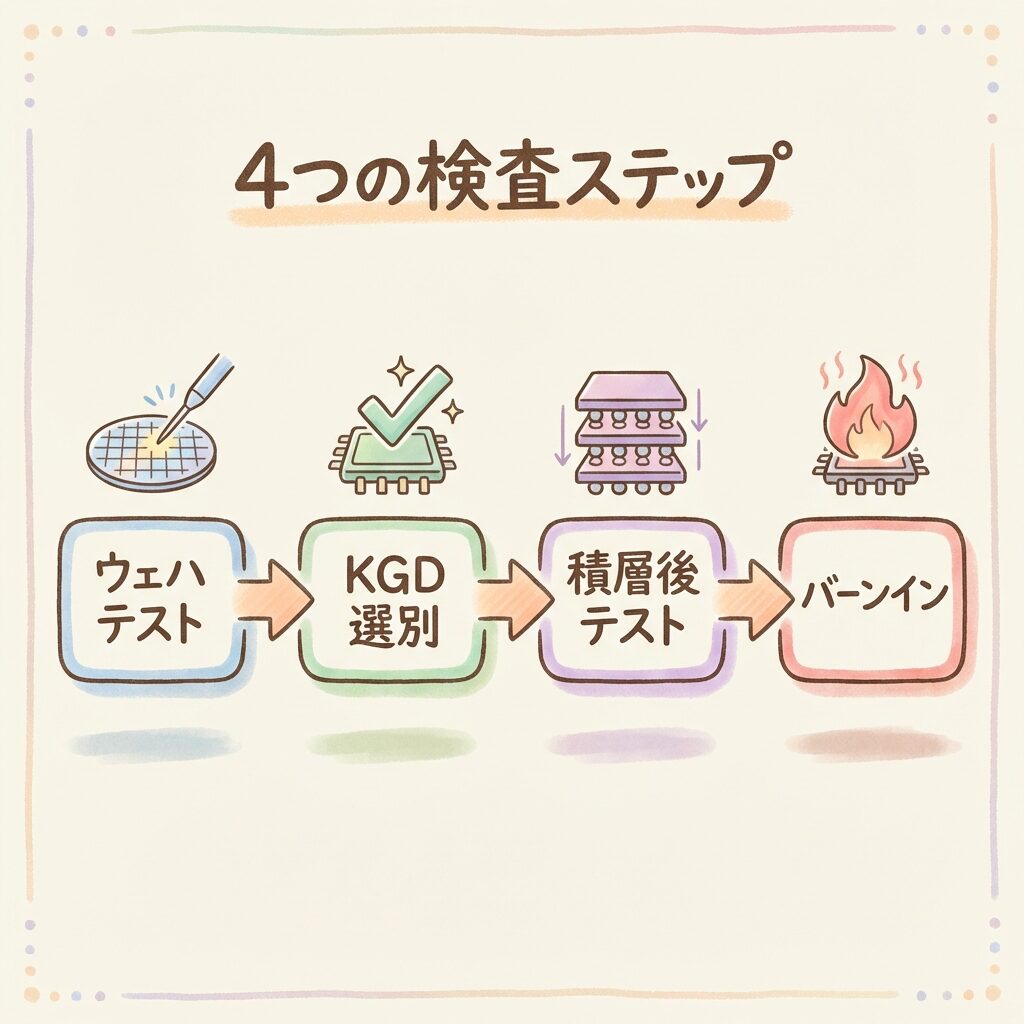

HBM検査の全体像──まず「4つの検査ステップ」を地図にする

製造フローのどこで、何を検査するのか

HBMの検査は、1回やれば終わりではありません。DRAMウェハーの製造から最終出荷まで、少なくとも4段階の検査が繰り返されます。まず全体の地図を俯瞰しましょう。

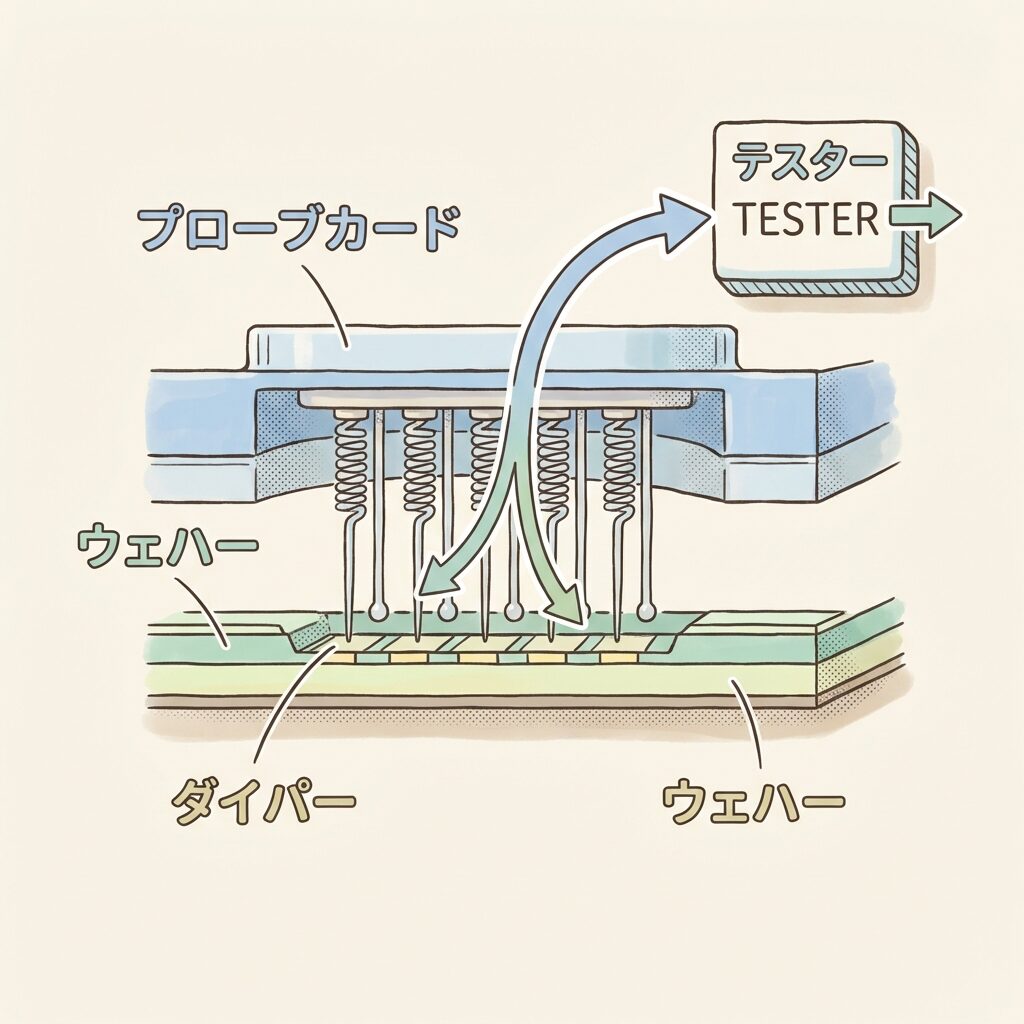

STEP 1 ウェハテスト──プローブカードで「ダイ1枚ずつ」に触れる

切り出す前に、ウェハー上で全ダイを電気的にテスト

HBM検査の最初のステップはウェハテスト（Wafer Probe Test）です。製造されたDRAMウェハーを切り出す前に、ウェハー上の全ダイ1枚1枚に対して電気的な動作確認を行います。

このとき、ウェハー上のダイに電気信号を送るために使う道具がプローブカードです。プローブカードは、数千〜数万本の超微細な針（プローブ）が精密に配置された検査治具で、ウェハー上のダイの電極パッドに物理的に触れて電気を流します。

ウェハテストで確認する項目は多岐にわたります。メモリセルの読み書き速度、データ保持時間（リフレッシュ特性）、消費電流、各端子の電圧レベル、TSV（貫通電極）の接続状態などです。アドバンテストのIR技術説明会資料によれば、HBMの積層後ウェハテストは基本的に通常のメモリテストと同じテスターで行えますが、テスト条件が大きく異なることが特徴です（出典：アドバンテスト IR技術説明会 Q&A）。

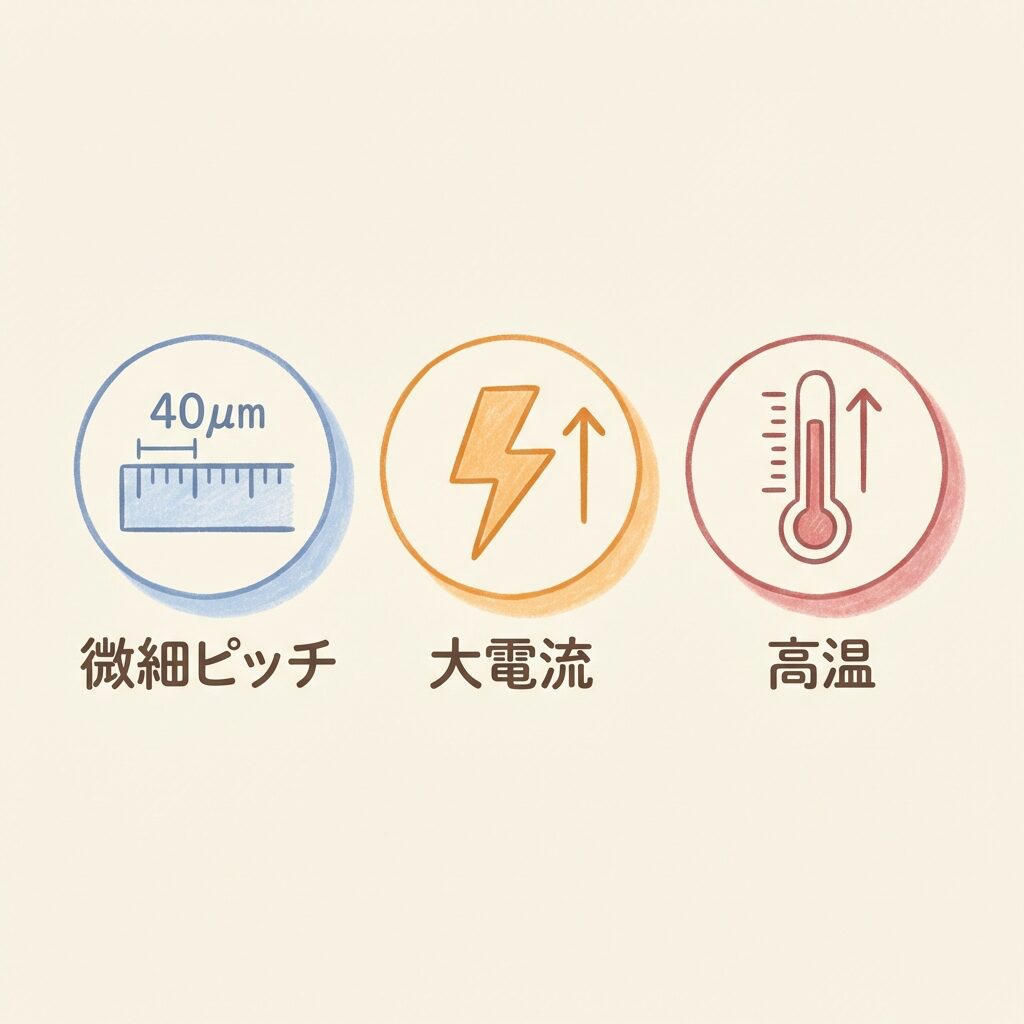

なぜHBM用プローブカードは「特別に難しい」のか

プローブカードはDRAM・ロジックICなどさまざまな半導体のテストに使われますが、HBM向けのプローブカードは通常品と比べて格段に難しい技術要求を突きつけられています。その理由を3つに分けて整理します。

Korea Instrument（KI）社は、HBM向けプローブカードの開発においてテスト装置メーカーとの「共同開発」の重要性を強調しています。HBM世代が進むごとに、より微細なピッチ・より大きな電流・より高い信号品質が求められ、プローブカード単体ではなくテスター全体との最適化が不可欠になっているためです。

プローブカード市場は寡占構造です。FormFactor（米）とTechnoprobe（伊）が世界の上位シェアを占め、日本では日本マイクロニクス（MJC）と日本電子材料が健闘しています。Intel Market Researchの調査によれば、先端プローブカード市場は2024年に約24億ドル、2032年には約36億ドルに達する見通しです（出典：Intel Market Research）。

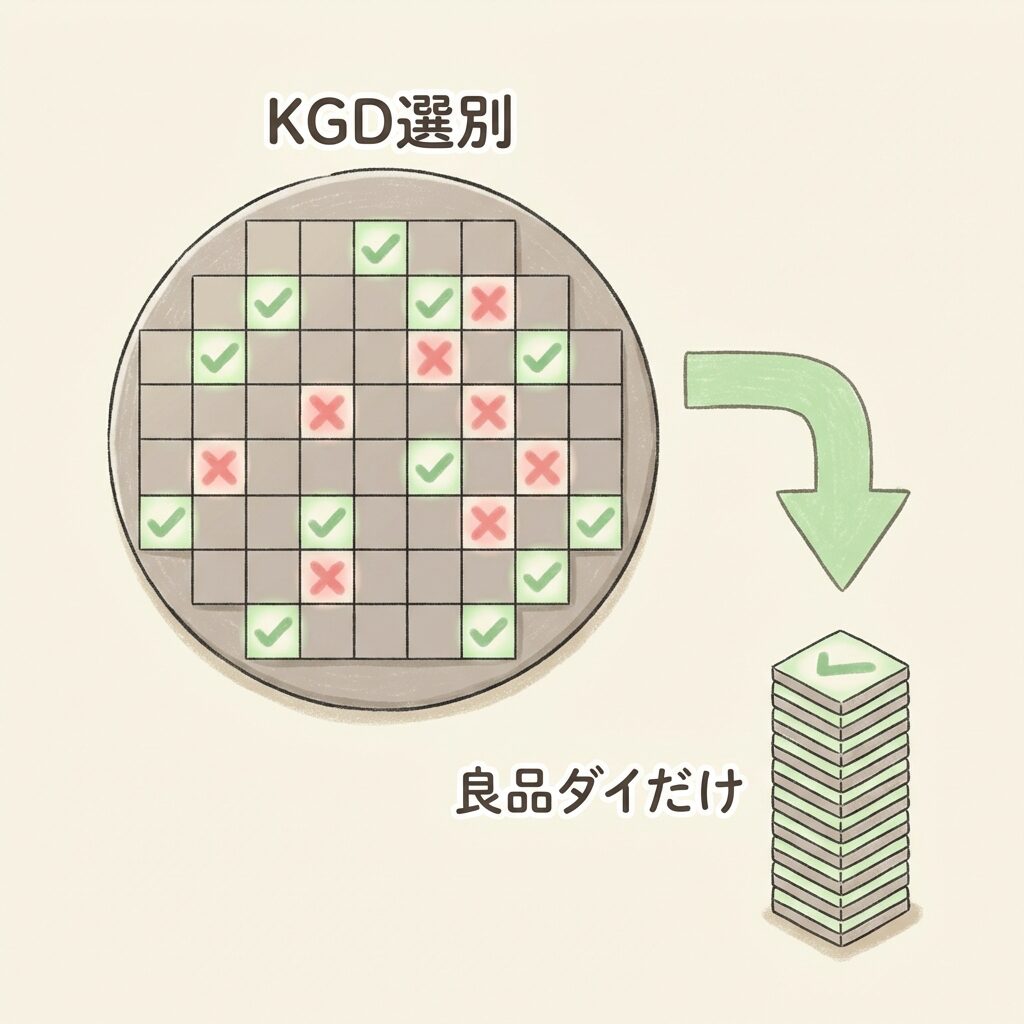

STEP 2 KGD選別──「良品ダイだけ」を積層に送る門番

なぜ「Known Good Die」がHBMのコストを左右するのか

ウェハテストで電気的特性を確認した後、基準をクリアしたダイだけがKGD（Known Good Die＝良品保証済みダイ）として積層工程に進みます。この「門番」の精度が、HBMの製造コストを根本から左右します。

なぜKGDがこれほど重要なのか？ 数字で考えてみましょう。

東京エレクトロンの技術レポートでも、「KGD選別精度の向上が、3D DRAMの製造コストを直接的に左右する最重要課題のひとつ」と指摘されています（出典：東京エレクトロン 技術レポート 2026年4月）。HBM4ではさらに積層数が12枚以上に増える可能性があり、KGD選別の精度はますます重要になります。

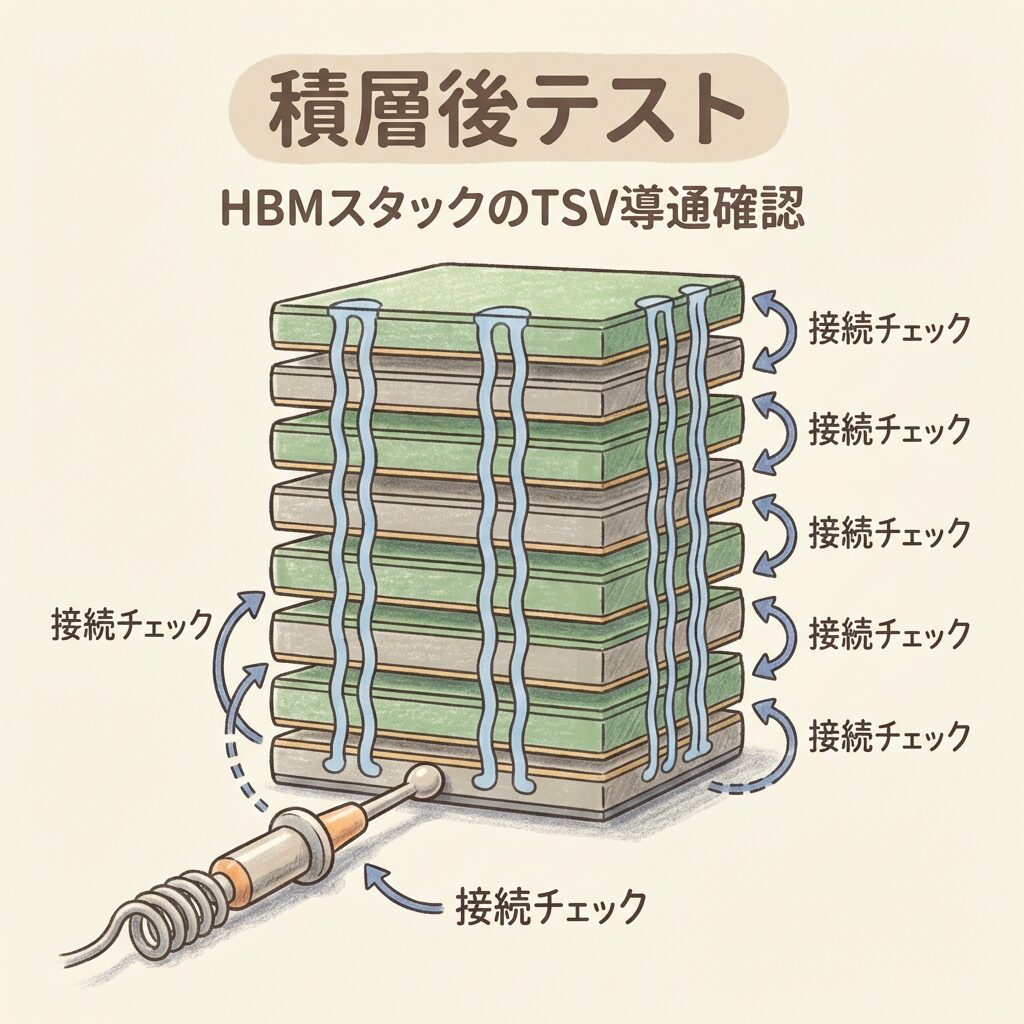

STEP 3 積層後テスト──「スタック全体」が正しくつながっているか

個々のダイは良品でも、積んだら動かない──「接続不良」のリスク

KGD選別で「確実に良品」と判定されたダイを積層しても、安心はできません。TSV（貫通電極）の接合不良、ダイ間の位置ずれ、熱膨張率の差による応力──「積む」という行為自体が新たな不良原因を生むからです。

積層後のテストでは、スタック全体としてのメモリ読み書き速度、TSV経由の信号品質、帯域幅性能、消費電力、温度特性などが確認されます。このテストにはTeradyne社のMagnum 7Hテスターのように、HBM3/3E・HBM4/4Eに対応し、最大4.5 Gbps・9,216本のデジタルピンをサポートする高性能テスターが使用されます。

検査項目	確認内容	不良が見つかった場合
メモリ機能	全セルの読み書き・リフレッシュ	スタック廃棄
TSV接続	層間の電気的導通・信号品質	スタック廃棄
帯域幅性能	規格速度（例：HBM3Eで1.2TB/s/スタック）の達成	速度グレード選別
温度特性	高温環境での動作安定性	等級分けまたは廃棄

STEP 4 バーンイン──高温で「初期不良」をあぶり出す

出荷前に「壊れやすいもの」を意図的に壊しておく

積層後テストに合格したスタックにも、もうひとつ関門が待っています。バーンイン（Burn-In）──高温環境下で一定時間動作させ、初期不良品をあぶり出すストレステストです。

HBMのバーンインは、通常のDRAMのバーンインと比べて2つの点で格段に難しくなっています。

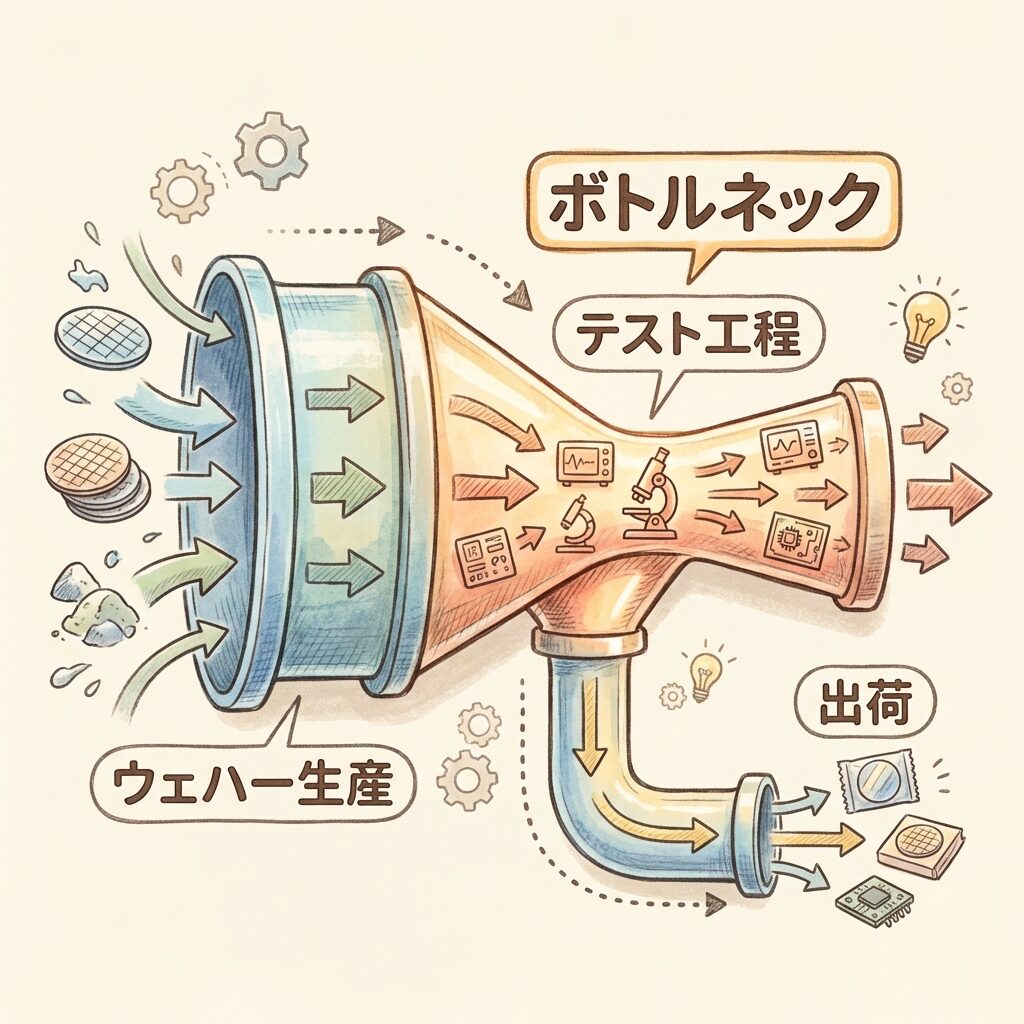

なぜHBM検査がAI半導体の「ボトルネック」になっているのか

⏳ テスト工程が生産スピードの「蛇口」を絞っている

HBMの供給制約というと、「ウェハーの生産量が足りない」「TSVの歩留まりが低い」というイメージを持つ方が多いかもしれません。しかし2025〜2026年の業界動向を見ると、テスト・検査工程そのものがHBM供給のボトルネックになりつつある構造が浮かび上がっています。

Semicon.TODAYは別の記事で「HBMの供給制約は前工程（ウェハー生産）だけでは解けない。先端実装・テスト工程を含めた全工程のスループット管理が必要」と指摘しています（出典：Semicon.TODAY 2026年3月）。HBMは「メモリ工場の出荷品」ではなく、「品質がプロセス全体に組み込まれた複合完成品」として捉えるべきだ、という視点です。

HBMの検査装置の種類と役割（早見表）

「hbm 検査装置」と調べる方のために、検査に使う装置と部品を、使う工程と一緒に整理しました。1台で全部を検査するのではなく、役割の違う装置を組み合わせます。

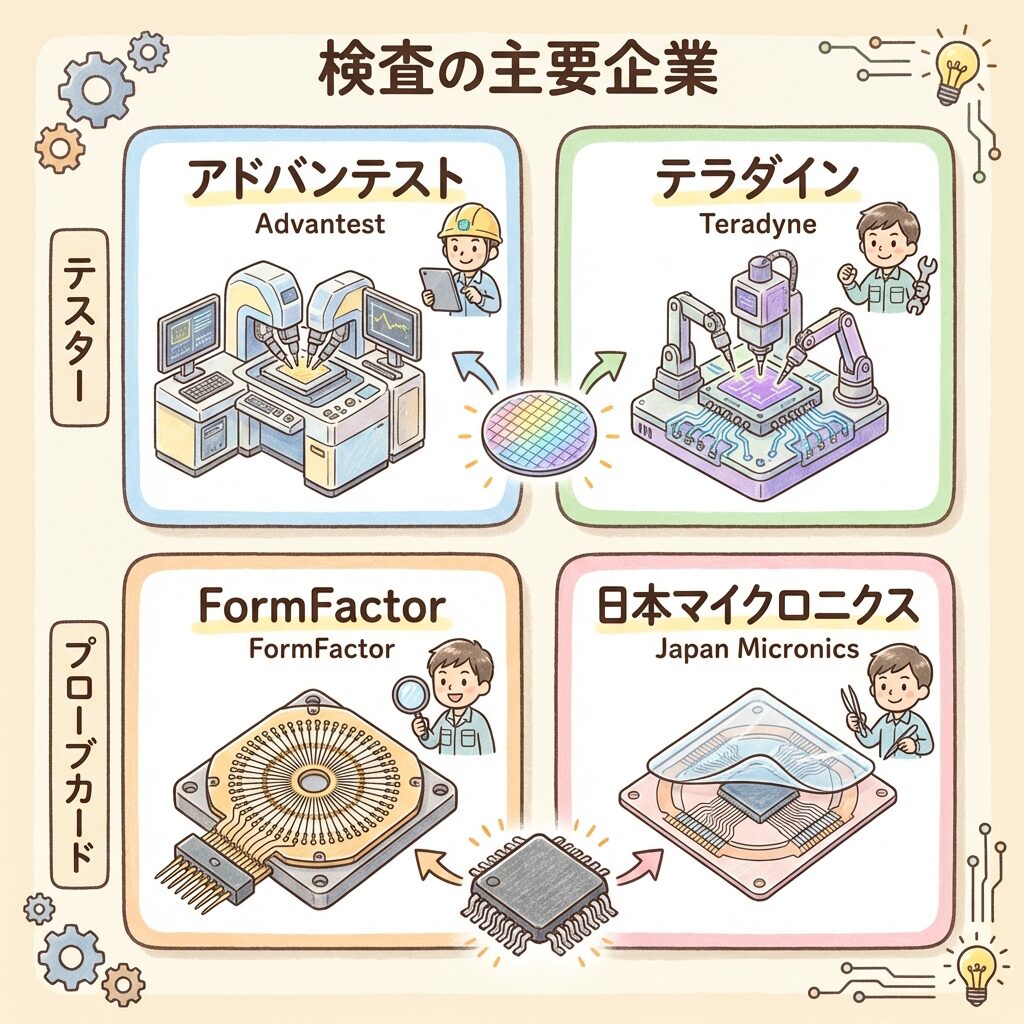

HBM検査を支える主要企業──テスター・プローブカードの産業地図

「テストの世界」にも寡占構造がある

HBM検査を成立させるには、「テスター（検査装置本体）」と「プローブカード（接触治具）」の2つが揃う必要があります。どちらの市場も、少数の企業が大きなシェアを握る寡占構造です。

カテゴリ	企業	拠点	HBM関連の強み
テスター	アドバンテスト	日本	T5835メモリテスター。液冷対応7038ラック（1.4kW/サイト）。SLT対応。
	テラダイン	米国	Magnum 7H。HBM3E/4対応（4.5Gbps・9,216ピン）。KGSD・CoWテスト提唱。
プローブ カード	FormFactor	米国	HBM向けプローブカードの最大手。FY2026売上予測$930M。HBM4対応で単価上昇。
	Technoprobe	イタリア	MEMSベースの精密プローブカード。設計〜製造の垂直統合。
	日本マイクロニクス（MJC）	日本	HBM向けで競争力維持。青森新工場で増産対応。年平均成長率約20%。
	Korea Instrument（KI）	韓国	Samsung向け中心。MEMS自社ライン。テスター共同開発に強み。

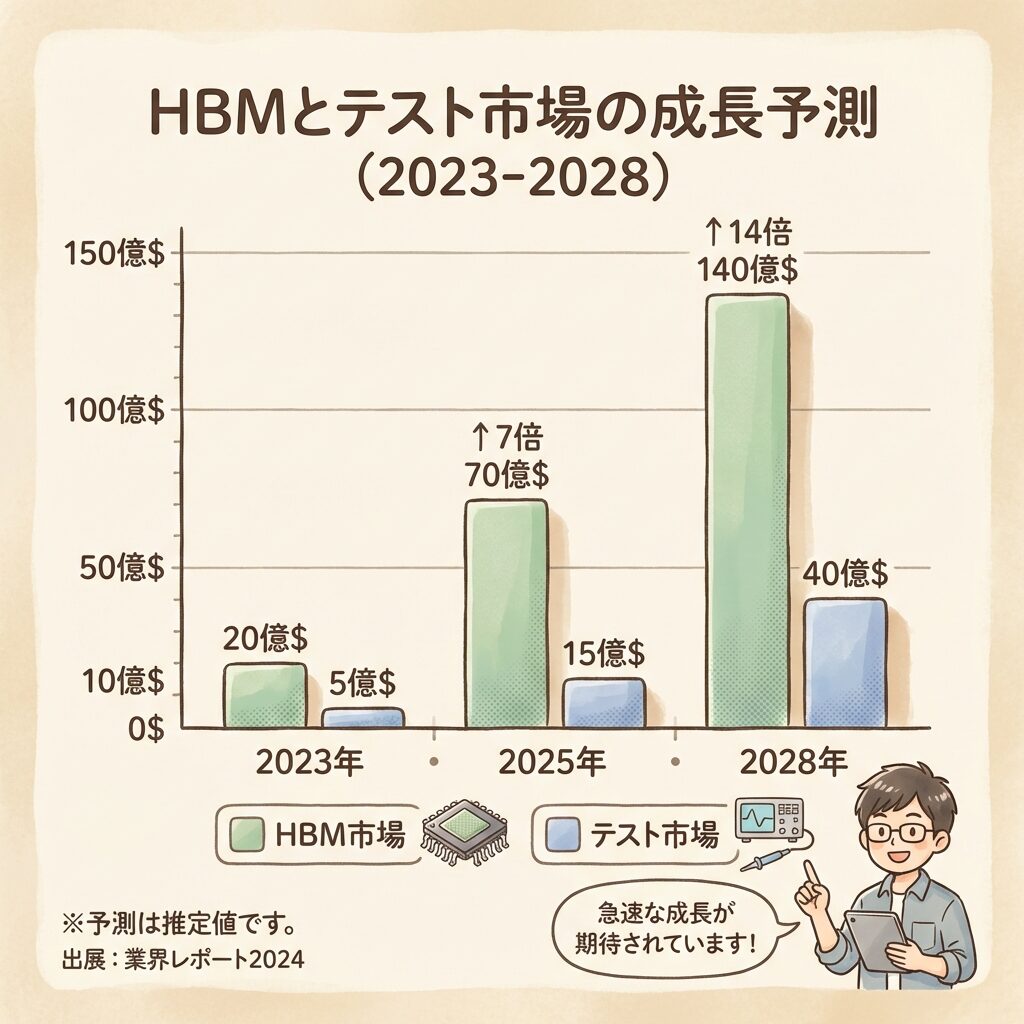

HBM検査の市場規模と成長見通し

HBM市場+52%/年の成長が、テスト市場を構造的に押し上げる

HBM検査の市場を「単独の数字」で切り出すのは難しいですが、関連する市場データを組み合わせることで全体像を把握できます。検査市場の成長は、HBM市場そのものの爆発的成長に連動しています。

PwCのレポートによれば、HBM市場は2028年に約380億ドルに達し、サーバーDRAM市場の約半分、DRAM全体の約28%を占める見通しです（出典：経済産業省 半導体・デジタル産業戦略資料内引用）。この巨大市場の成長は、テスト装置・プローブカード・バーンイン装置の需要を直接的に押し上げます。

さらに、HBMの世代進化も市場を拡大させます。HBM3EからHBM4への移行では積層数が増え、テスト項目が増え、プローブカードの単価も上昇します。FormFactor社は「HBM4向けプローブカードの平均販売価格（ASP）は従来品より大幅に上昇する」と述べています（出典：Seeking Alpha / FormFactor分析）。

よくある誤解を整理する

よくある誤解	実際はこう
「HBMの検査は普通のDRAMテストと同じ」	テスター自体は共通で使えるが、テスト条件・回数・精度が根本的に異なる。積層前のKGD選別、積層後テスト、高温バーンインなど、通常DRAMにはない工程が追加される。
「テスト工程はコストの小さな部分」	AIチップのテスト時間はCPUの約3倍、テスト装置コストは約2倍。半導体の製造原価に占めるテスト比率は通常25〜30%とされるが、HBMを含むAIチップではこの比率がさらに上昇している。
「HBMの供給不足は前工程（ウェハー生産）だけの問題」	テスト工程・プローブカード供給・バーンインキャパシティなど、後工程全体がボトルネックになり得る。HBMは「ウェハー→積層→テスト→パッケージ」のすべてで能力が揃わないと出荷できない。
「プローブカードは消耗品だから技術力は低い」	HBM向けプローブカードはMEMSレベルの精密技術が要求される。微細ピッチ・大電流・高温対応を実現できるメーカーは世界でも限られ、市場は寡占状態。上位数社で約70%のシェアを占める。

あなたにとっての意味──投資家・学生・技術者の視点

まとめ──HBM検査の全体像
