では、こう思いませんでしたか。
「同じ液冷を、ロボットにも積めばいいのでは？」
ところが、テキサス・インスツルメンツの技術資料にはこう書かれています。
「ヒューマノイド ロボットのサイズおよび重量の制約により、温度管理設計ではファンや液体冷却を採用することができません」
使えないのです。ファンさえも。
人間は汗をかいて体を冷やします。しかしロボットは汗をかけません。密閉された体の中で、発熱したまま、逃げ場のない熱を抱えている——これがフィジカルAIの、あまり語られない壁です。
- データセンターとロボットの決定的な違いは、「冷却装置を床に置けるか、自分で持ち歩くか」。ロボットの冷却部品は重量になり、その重量を運ぶために電力が増え、さらに発熱する——という自己増幅の罠がある。
- ロボットには「外装55℃」という他の機器にはない上限がある。人間が触れるからだ。この温度では約10秒で重度のやけどに至る（TI資料）。半導体が耐えられても、人間が耐えられない。
- 体が大きくなるほど不利になる。発熱は体積（≒質量）に比例して増えるのに、放熱できる表面積は2乗でしか増えないという二乗三乗則が働くため。

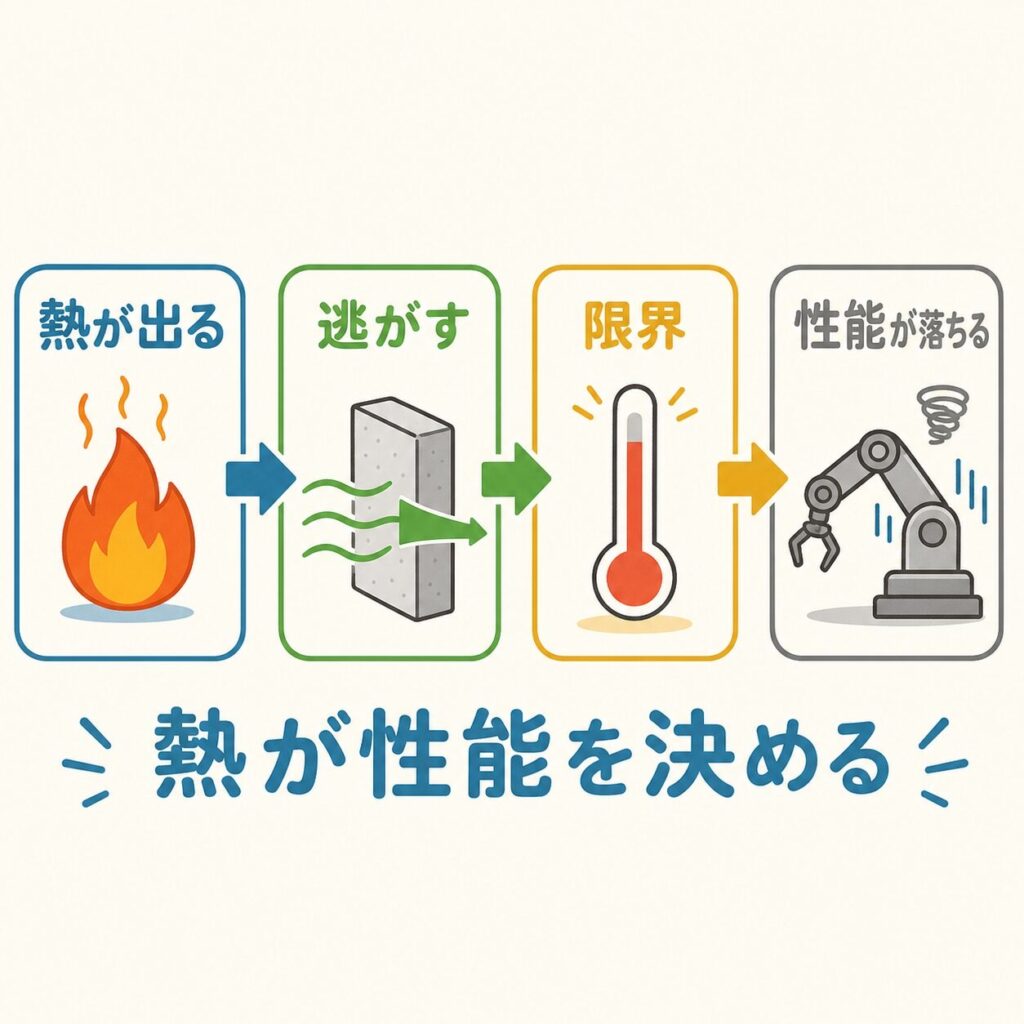

- 結果として、熱はロボットの「性能そのもの」を決める。出せるトルクも、連続稼働できる時間も、最終的には「どれだけ熱を捨てられるか」で頭打ちになる。放熱設計は制約ではなく、性能設計そのもの。

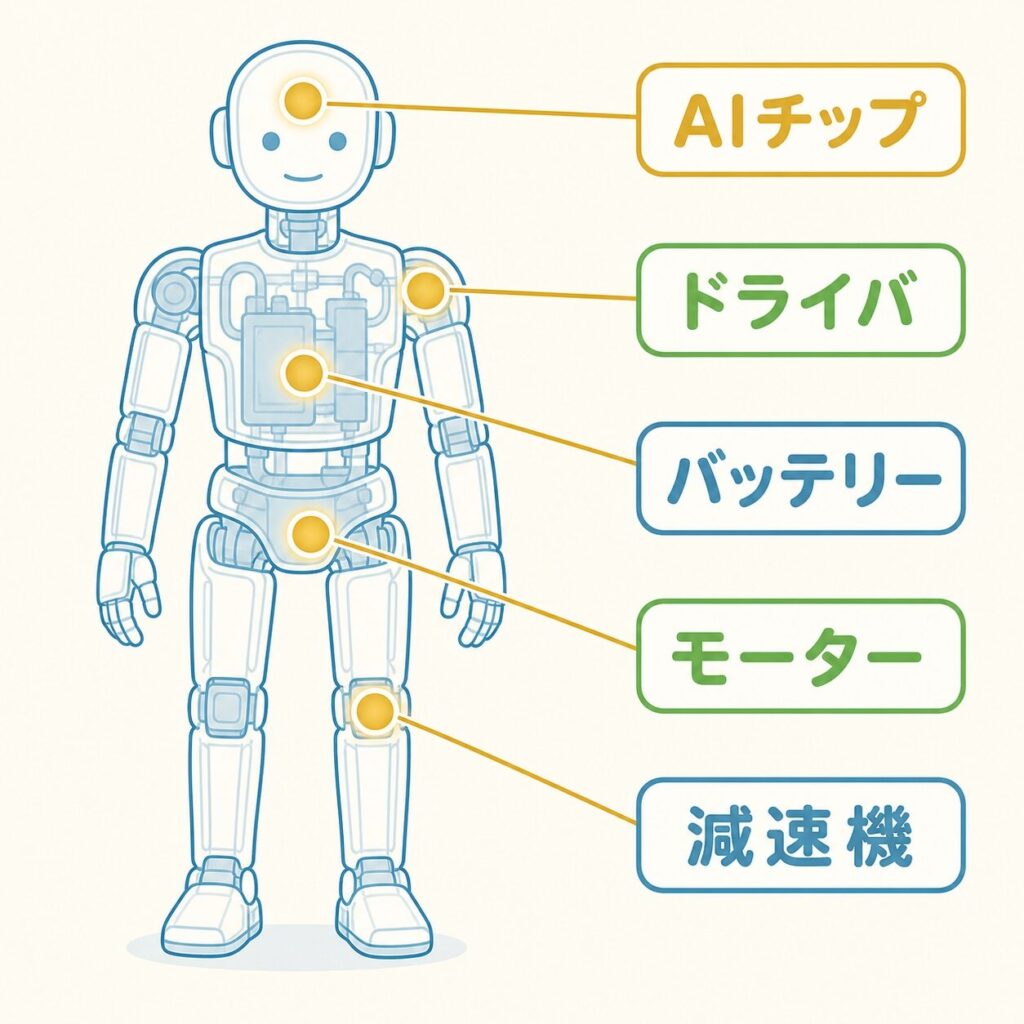

まず、熱はどこで生まれているのか
ロボットの発熱源は、AIチップだけではありません。むしろチップは発熱源のごく一部です。
規模感を掴むために、関節ごとの出力を見てみましょう。TIの資料によると、ヒューマノイドの関節が必要とする電力は部位によって大きく異なります。
| 部位 | 出力の目安 | 熱の観点での難しさ |
|---|---|---|
| 手首・手 | 10〜100W | 片手に8個以上のモーター。とにかく狭い |
| 足首・肩・首 | 100〜300W | 多少の余裕あり |
| 肘・腕 | 1〜1.9kW | 高出力かつ人が触れる位置 |
| 膝・股関節 | 2.5〜4kW | 全身を支える。最大の熱源 |
重要なのは、これらの電力のうち、仕事（実際の動き）にならなかった分はすべて熱になるということ。モーターの効率が90%なら、残り10%は熱です。そして関節が数十個あれば、その熱は全身に分散して発生します。

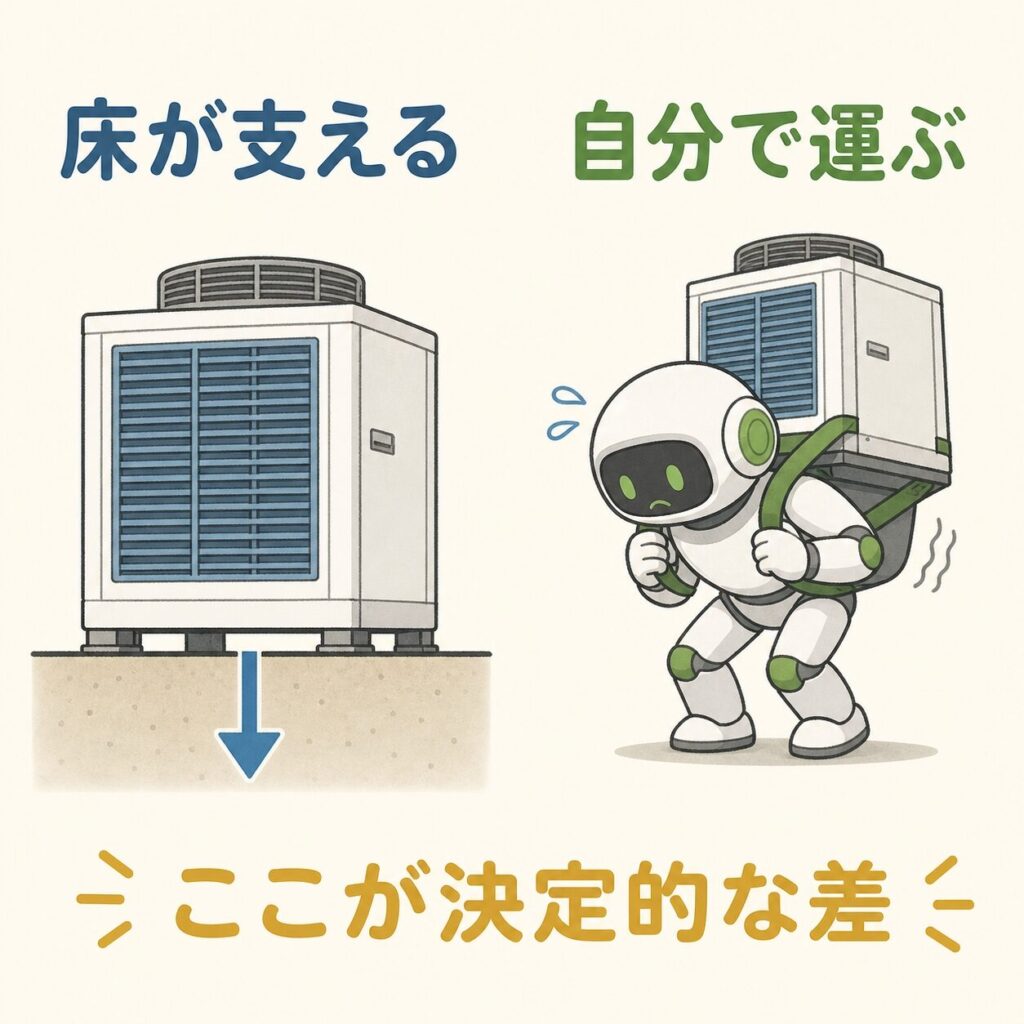

データセンターの冷却は「床に置ける」、ロボットの冷却は「持ち歩く」
当サイトでは、データセンターの液冷を何度も扱ってきました。コールドプレート、CDU、クーリングタワー——どれも高性能な技術です。ではなぜ、それをロボットにそのまま持ち込めないのか。答えは技術水準ではなく、置かれている前提の違いにあります。
データセンター
- 冷却装置の重さは床が支える
- ポンプの電力は壁のコンセントから
- 熱は建物の外へ捨てられる
- 人は近づかない（触れない）
- 止まらない前提で設計できる
ロボット
- 冷却装置の重さを自分で運ぶ
- ポンプの電力も背中の電池から
- 熱は自分の表面からしか逃げない
- 人が抱きかかえる可能性がある
- 転倒・衝撃・防塵防滴が前提

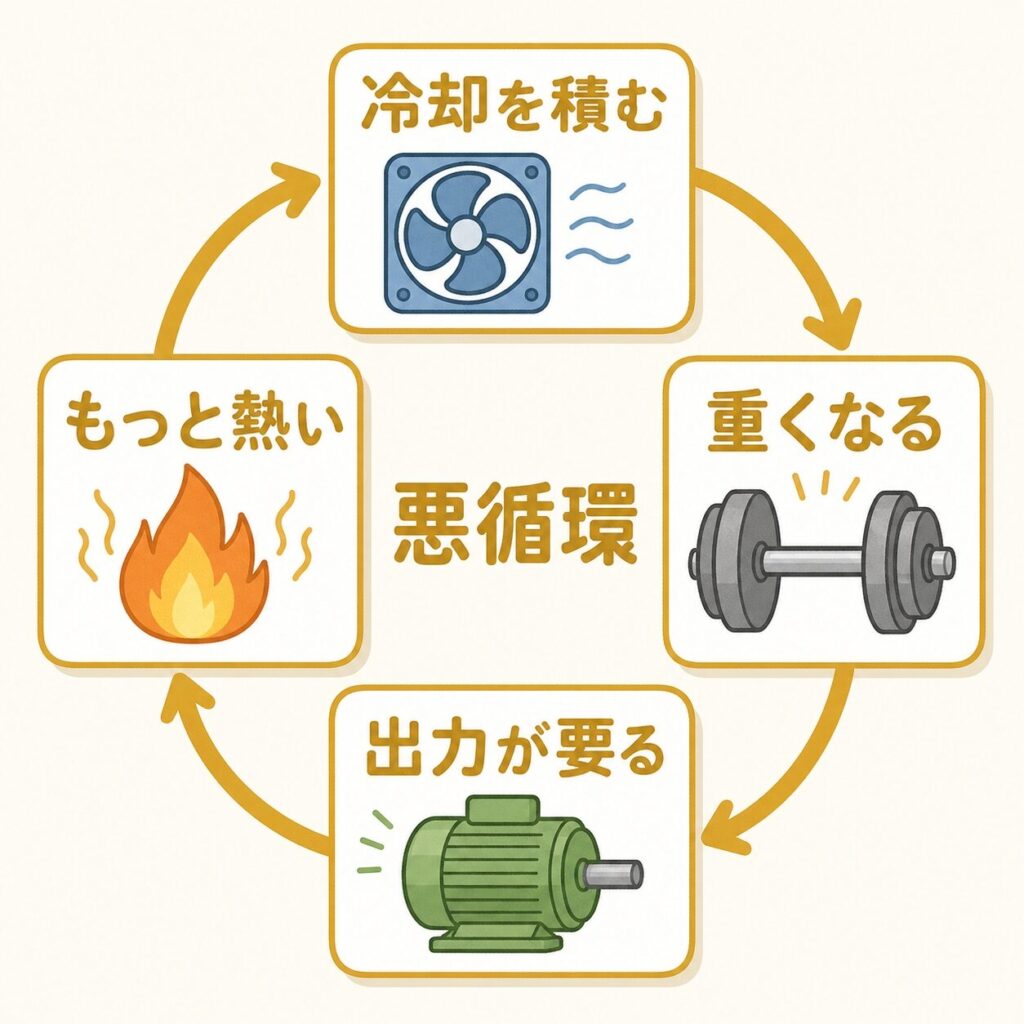

冷却部品を積むと、なぜ状況が悪化するのか
ここにロボット特有の悪循環があります。
→ ロボットが重くなる
→ その重さを持ち上げるためにモーターの出力が増える
→ 発熱がさらに増える
→ もっと大きな冷却装置が必要になる……
データセンターでは、冷却設備が何トンあろうと床が支えてくれます。ロボットでは、冷却装置の重量そのものが新たな発熱要因になる。この非対称が、DCの冷却技術がそのまま降りてこない最大の理由です。

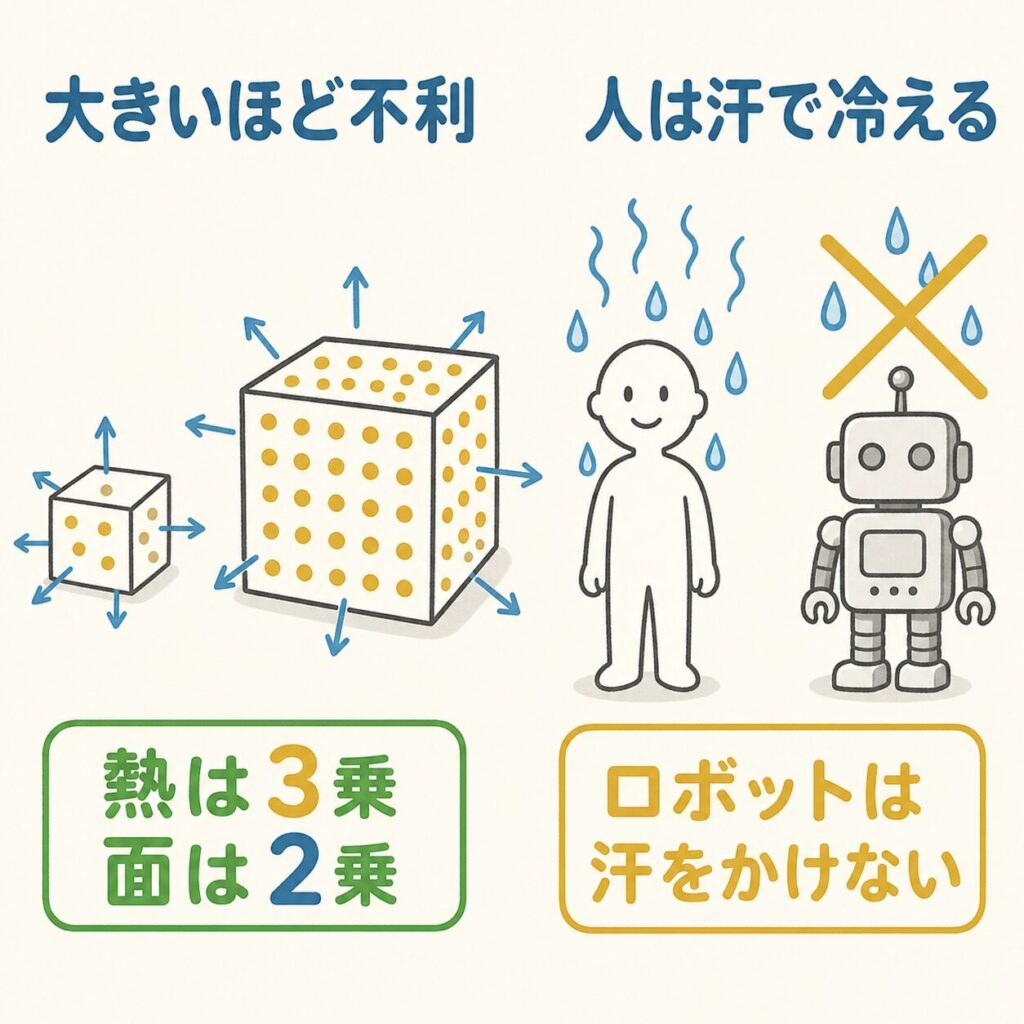

大きくなるほど不利になる｜二乗三乗則の呪い
もう一つ、物理法則そのものがロボットに不利に働きます。
身長を2倍にすると、体積（＝おおよその質量と発熱）は8倍になるのに、表面積は4倍にしかなりません。つまり単位面積あたりが捨てるべき熱は2倍に増える。大型で力持ちのロボットほど、熱的には厳しくなるということです。
人間はこの問題を「汗」で解決している
実は人間も同じ制約を抱えています。安静時でおよそ100W、激しい運動時には数百Wを発熱する「歩く発熱体」です。ではなぜオーバーヒートしないのか。汗の気化熱（潜熱）を使っているからです。液体が蒸発するとき大量の熱を奪う、という物理を人体は利用しています。
ところがロボットは、電子機器の塊であるがゆえに、水を体表に出すという選択ができません。人間が持つ最強の冷却手段が、そのまま故障原因になる。だからロボットは「乾いたまま」熱を捨てるしかないのです。

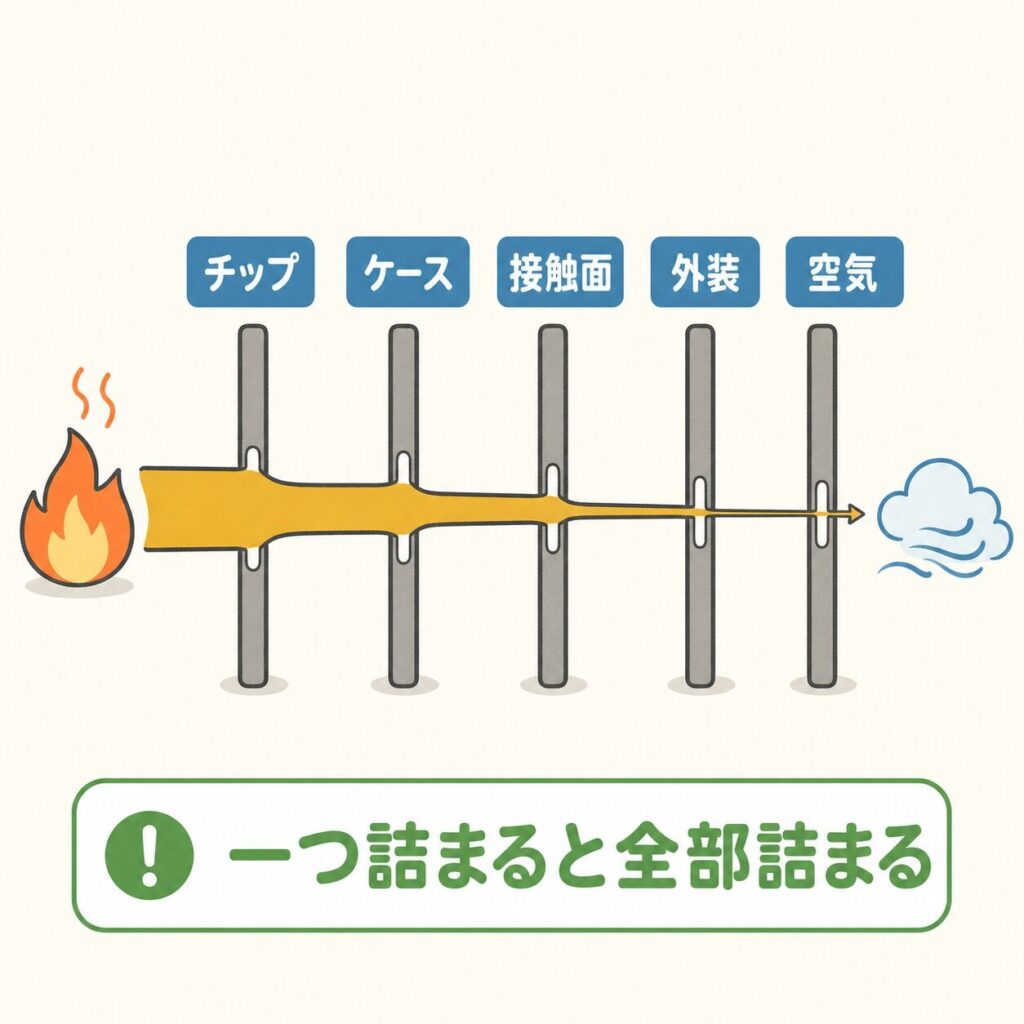

熱の脱出ルートを「1本の道」として見る
熱は、発熱した場所から周囲の空気まで、いくつもの「関門」を通って逃げていきます。この関門はすべて直列につながっているため、どこか1箇所でも詰まると全体が詰まります。
数字を1つ入れると、深刻さが見える
ロボット向けの高性能AIモジュールは、構成によって数十W〜130W級の消費電力になります（例：NVIDIA Jetson AGX Thorは40W〜130Wで構成可能とされる）。仮にこの熱が、合計熱抵抗0.5℃/Wの経路を通るとしましょう。
室温25℃なら、到達温度は90℃。これはAIチップ1つ分の話で、しかもモーターや減速機の熱はまだ足していません。「熱抵抗をどこまで下げられるか」が、そのまま搭載できる性能の上限になる——熱設計とはこの一点に尽きます。

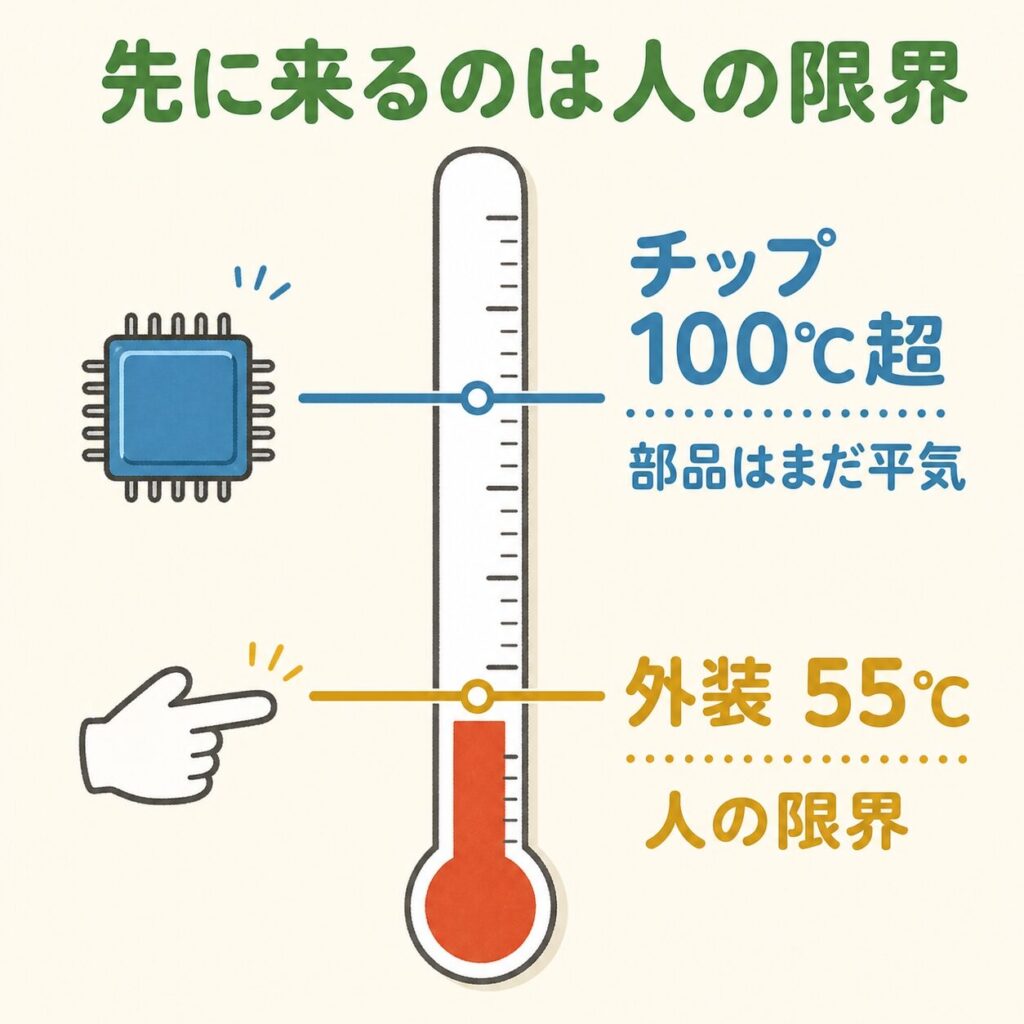

ロボットだけにある上限｜外装55℃の壁
ここまでは「部品が壊れないか」の話でした。しかしロボットには、電子機器としての限界より、はるかに手前にある壁があります。
「ロボットの外装温度は55℃を超えてはならず、この温度では約10秒で全層皮膚熱傷を引き起こす可能性がある」
そして——「このような接触は、人間の近くで作業するロボットでは非常に短時間で発生する可能性がある」
機械安全の一般的な考え方でも、使用者が連続して触れる面は45℃以下、一時的に触れる面でも49℃以下といった基準が示されています（材質により異なる）。人間の皮膚は、44〜50℃程度でも長時間接触すれば低温やけどを負います。
ここが決定的です。半導体のジャンクション温度は100℃を超えても動作します。しかしロボットの外装は55℃で頭打ちになる。チップにまだ余裕があっても、人間の側に余裕がない。
サーバーの温度制約
ロボットの温度制約
さらに厄介なことに、ロボットは同じ場所を熱くしがちです。人間が近づく肩・腕・腰まわりに大出力の関節が集中しているためです。「熱いところ＝触られやすいところ」という、設計上もっとも避けたい重なりが起きています。

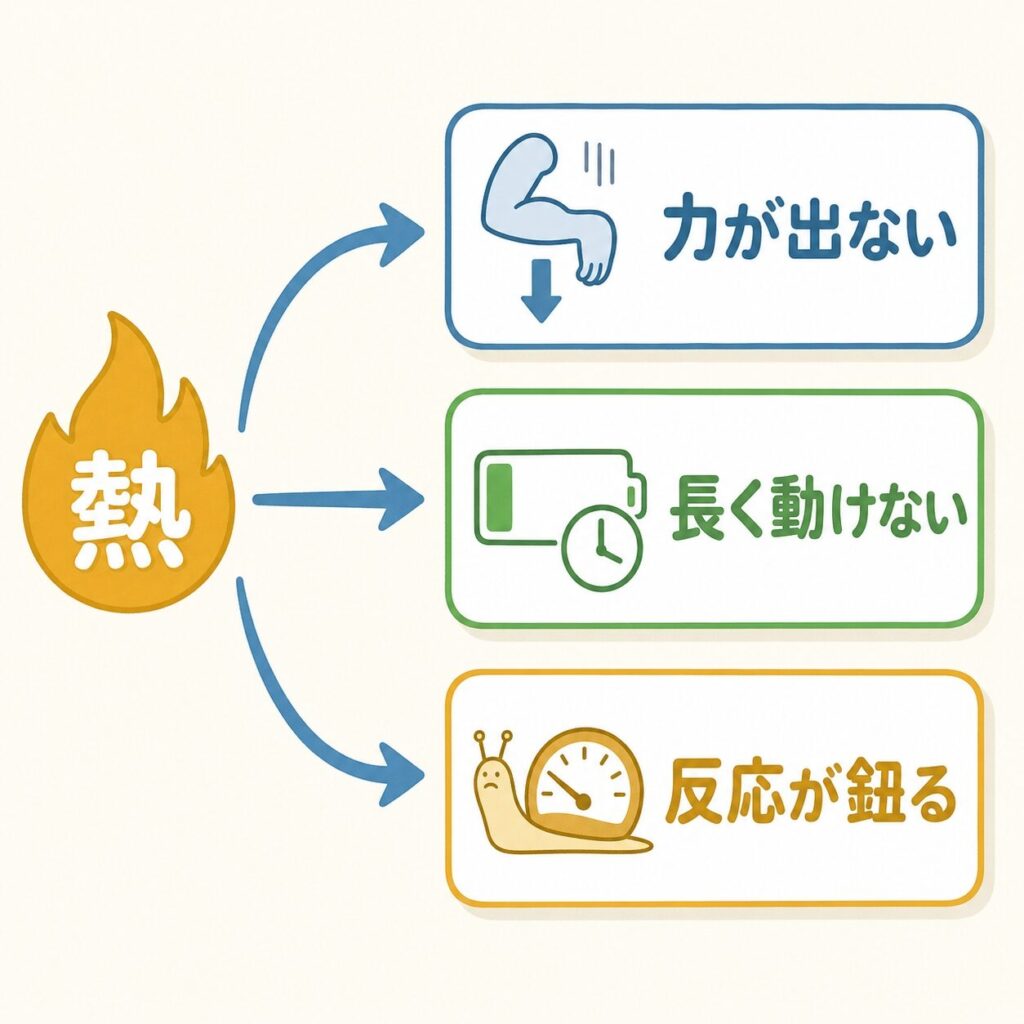

放熱できないと、何が起きるのか
熱を捨てられないロボットは、故障する前に自ら性能を落とします。これが実務上もっとも重要な帰結です。
モーターは電流を流すほど大きな力を出しますが、発熱は電流の2乗に比例します。巻線の耐熱温度に達すれば、それ以上流せません。「出せる力」は熱で決まるのです。
② 連続稼働時間が削られる
短時間なら大きな力を出せても、熱が溜まれば休ませるしかありません。カタログのピーク性能と、実際に続けられる性能はまったく別物です。
③ AIチップが勝手に遅くなる
温度が上がるとサーマルスロットリングが働き、チップは自衛のため性能を落とします。推論が遅くなれば、反応も鈍くなる。
→ なぜロボットは”1/1000秒”を争うのか｜推論レイテンシの壁
では、設計者は何をするのか｜4つの打ち手
| 打ち手 | 具体的に何をするか | 代償 |
|---|---|---|
| ① そもそも 熱を出さない |
最も王道。GaNなど低損失デバイスへ置き換え、モーター・減速機の効率を上げる | 部品コストが上がる |
| ② 熱を 広げる |
グラファイトシートやベーパーチャンバーで面に拡散。局所的な熱だまりを消す | わずかな重量増 |
| ③ 構造材を 放熱器にする |
アルミフレームや外装そのものに熱を流す。専用部品を増やさないのが要点 | 外装が熱くなる（55℃問題） |
| ④ 局所的に 液冷を使う |
最も熱い関節だけに冷却液を回す研究が進行中 | 重量・ポンプ電力・漏れリスク |

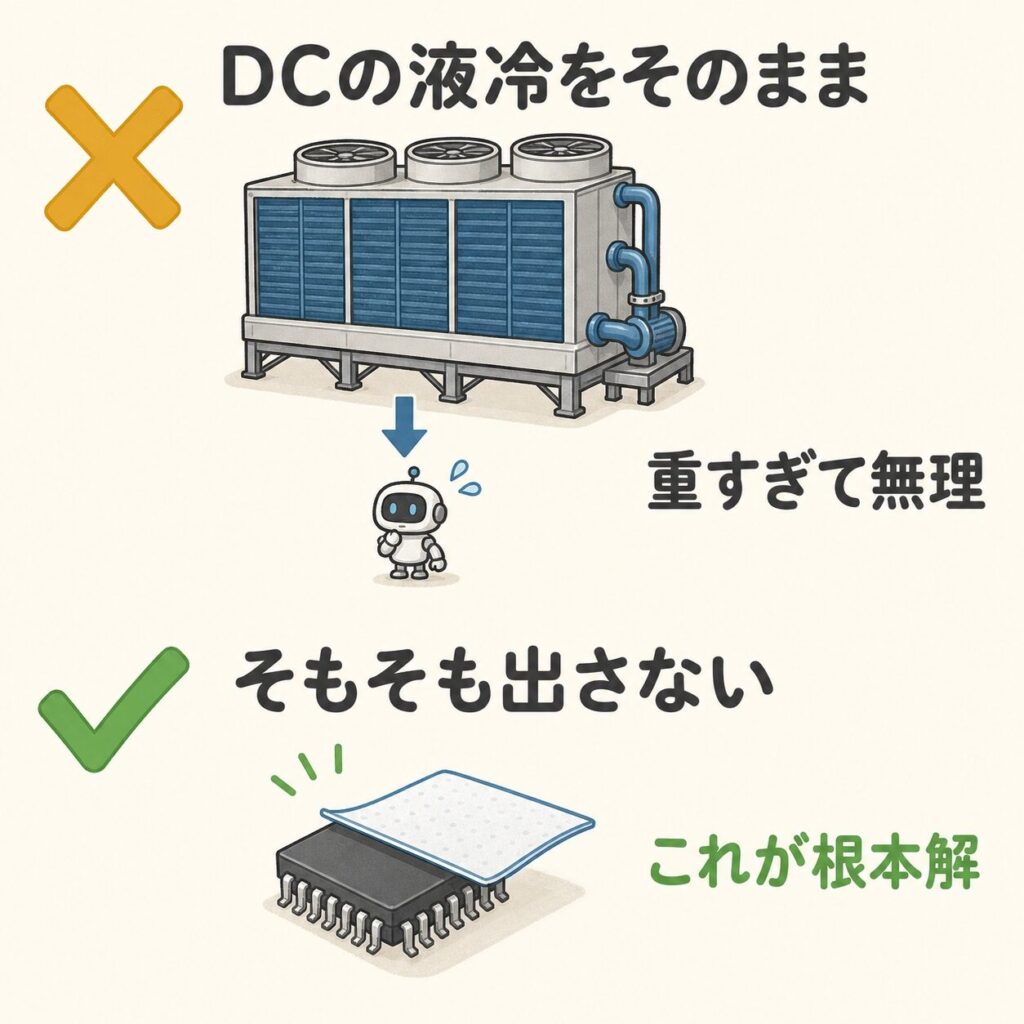

注目すべきは①が最優先である点です。DCでは「冷却をどう強化するか」が主戦場ですが、冷却装置を持ち歩けないロボットでは、そもそも熱を出さないことが唯一の根本解になる。ここに、パワー半導体（SiC・GaN）がロボット文脈で注目される本当の理由があります。

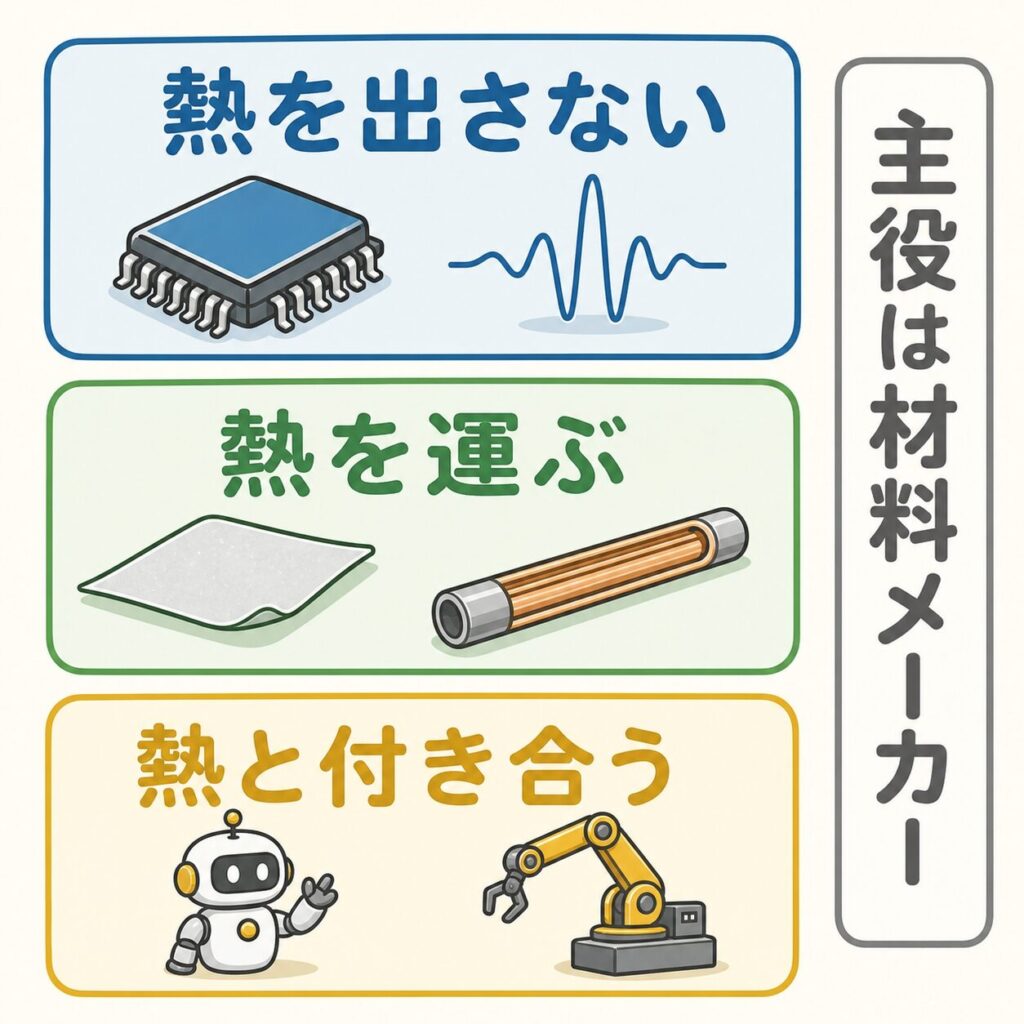

ロボットの熱を扱うのは、どんな企業か
ここで重要な注意点があります。「データセンター冷却の勝ち組が、そのままロボット冷却の勝ち組になるとは限らない」ということ。大型ポンプやCDUを作る企業の技術は、数百グラム単位を争うロボットにはスケールが合いません。むしろ主役はスマホ向け熱対策材料の系譜にいる企業群です。
上流：熱を出さない側（半導体）
- ローム（6963）：SiC・GaN・モータードライバ。損失低減が本命の対策
- 富士電機（6504）：パワー半導体モジュール
- Infineon（IFX.DE）：パワー半導体の世界大手
- Texas Instruments（TXN）：ロボット向けGaN電力段を提唱
- NVIDIA（NVDA）：Jetsonの熱設計要件が業界標準になりつつある
中流：熱を運ぶ側（材料・部品）
- パナソニックHD（6752）：PGSグラファイトシート。薄く軽く熱を広げる
- デンカ（4061）：高熱伝導の放熱材料
- 信越化学工業（4063）：放熱グリス・シリコーン
- レゾナック（4004）：熱伝導材料・実装材料
- 古河電気工業（5801）／フジクラ（5803）：ヒートパイプ・ベーパーチャンバー
- ニデック（6594）／山洋電気（6516）：小型ファン・ポンプ
下流：熱と付き合う側（本体）
- ファナック（6954）：長年の連続運転で培った熱設計の蓄積
- 安川電機（6506）：サーボの効率＝発熱の源流
- ハーモニック・ドライブ・システムズ（6324）：減速機の効率が摩擦熱を左右
- 三菱電機（6503）：パワー半導体からFAまで垂直統合
- Figure AI（非上場・米）：直接投資は不可
よくある誤解
降りてきません。DCの冷却は重さを床に預けられる前提で成立しています。ロボットでは冷却装置の重量が新たな発熱要因になるため、設計思想から作り直しになります。
❌ 誤解2：「ファンを付ければ解決する」
ファンには騒音・粉塵吸い込み・防塵防滴との両立・寿命・可動部の故障という問題があります。TIも、サイズと重量の制約からファンや液冷の採用は難しいとしています。
❌ 誤解3：「チップが100℃まで耐えるなら余裕がある」
チップの限界より、外装55℃という人体側の限界が先に来ます。半導体の耐熱は、ロボットでは律速条件になりません。
❌ 誤解4：「大型ロボットのほうが熱に余裕がある」
逆です。発熱は体積（3乗）、放熱は表面積（2乗）に比例するため、大型化するほど単位面積あたりの負担は増えます。
