「コールドプレート」──AIデータセンターの液冷の話で必ず出てくるこの部品、こんなふうに感じていませんか？
- コールドプレートって、要するに何をする部品なの？
- 「液冷」「DLC」は聞いたけど、その中の「どの部品」かがわからない
- なぜGPUを「直接」冷やす必要があるの？
- 銅とアルミ、どっちで作るのが正解なの？
- どの会社が作っていて、投資的にどこが重要なのか整理したい
- コールドプレートの定義と役割を30秒で理解
- 「マイクロチャネル」で熱を奪う仕組みを図解
- 銅・アルミ・3Dプリントなど材料と構造の違い
- 液冷システム全体のなかでの「現在地」
- Cooler Master・AVC・CoolIT・日本企業の市場シェアと比較
- 投資家・技術者にとっての意味

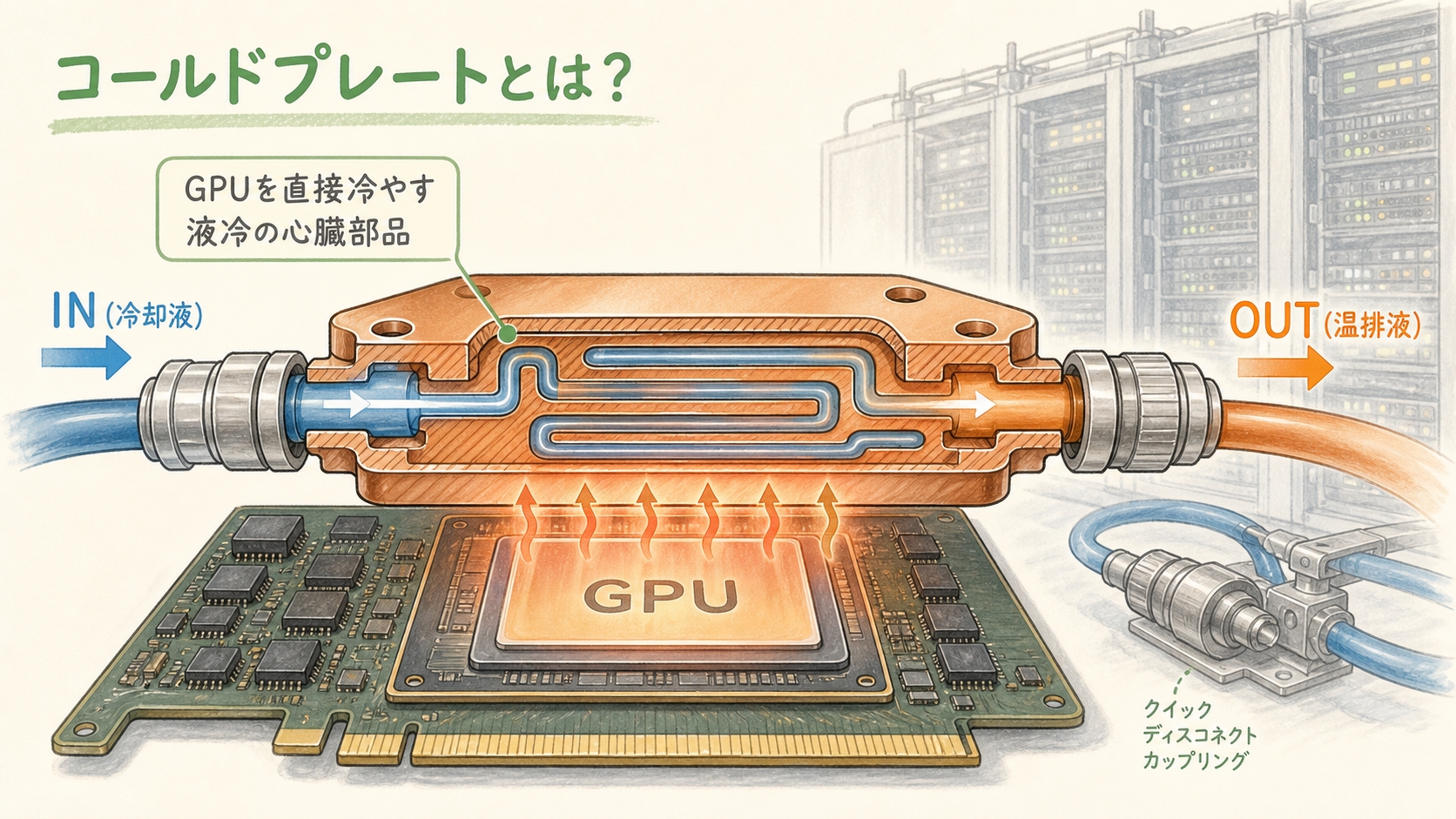

コールドプレートとは、GPUやCPUのチップ表面に直接取り付け、内部に流した冷却液で熱を直接奪い取る金属製の板です。空冷の限界（ラック約20kW）を超えるGPUの猛烈な発熱を処理するため、AIデータセンターの液冷（DLC＝直接液冷）に不可欠な「心臓部品」になっています。プレート内部には髪の毛より細い「マイクロチャネル（微細な水路）」が刻まれ、そこを冷却液が通ることでチップの熱をすばやく運び出します。NVIDIA GB200のような最新GPUラックは、このコールドプレートなしには動かせません。市場では台湾のCooler MasterとAsia Vital Components（AVC）が先行し、CoolITなど専業メーカー、そして日本企業も参入しています。1部品ながら、AI半導体の性能を左右する重要なポジションを握っているのです。
当サイトでは「液冷とは何か」（DLC・液浸の方式）や「Blackwellの液冷システム」を解説してきましたが、それらは「システム全体」の話でした。この記事は、その心臓部である「コールドプレートという1つの部品」に焦点を絞って深掘りします。
コールドプレートとは？──まず30秒で理解する

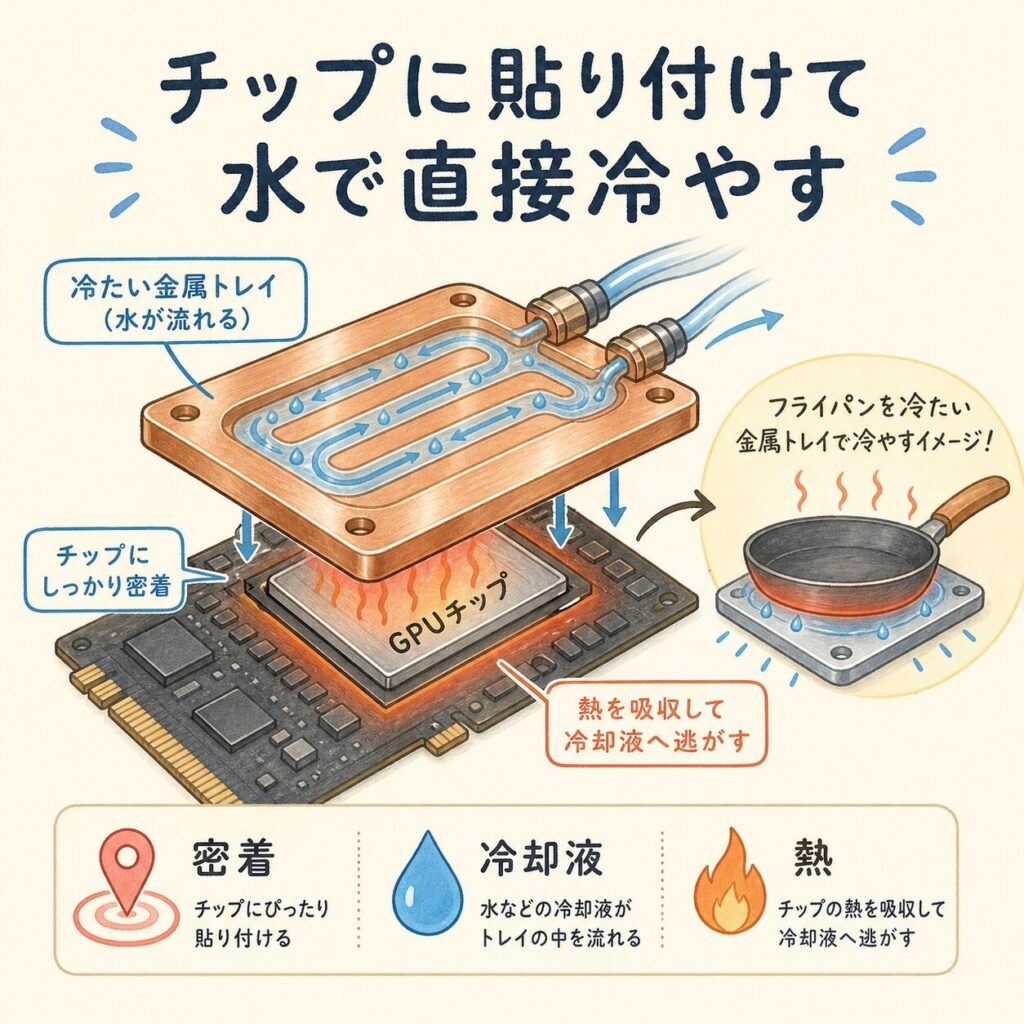

🧊 「チップに貼り付けて、水で直接冷やす金属板」
コールドプレート（Cold Plate／冷却プレート）とは、GPUやCPUなど発熱の激しいチップの表面に直接密着させ、内部を流れる冷却液で熱を奪い取る金属製の板です。「コールドプレート＝冷たい板」という名前のとおり、チップを冷やすための専用部品です。
Supermicroの解説では、コールドプレートは「CPU、GPU、メモリモジュール、電源回路などの上に取り付けられ、冷却液がプレート内の微細な流路を流れることで部品を効率的に冷却する」と説明されています（出典：Supermicro）。
熱が出すぎて手で触れないほど熱いフライパンを冷やしたいとき、エアコンの風を当てる（空冷）よりも、冷たい水の入った金属トレイをフライパンの裏にぴったり押し当てるほうがはるかに速く冷えますよね。コールドプレートは、まさにこの「冷たい金属トレイ」をGPUの上に貼り付けたものです。しかもトレイの中には水が常時流れ続けるので、熱をどんどん運び出してくれます。
チップの上にコールドプレートを取り付け、冷却液で直接熱を奪う液冷方式のこと。コールドプレートは、このDLC方式を成立させる中核部品です。サーバーを丸ごと液体に沈める「液浸冷却」とは異なる方式です。

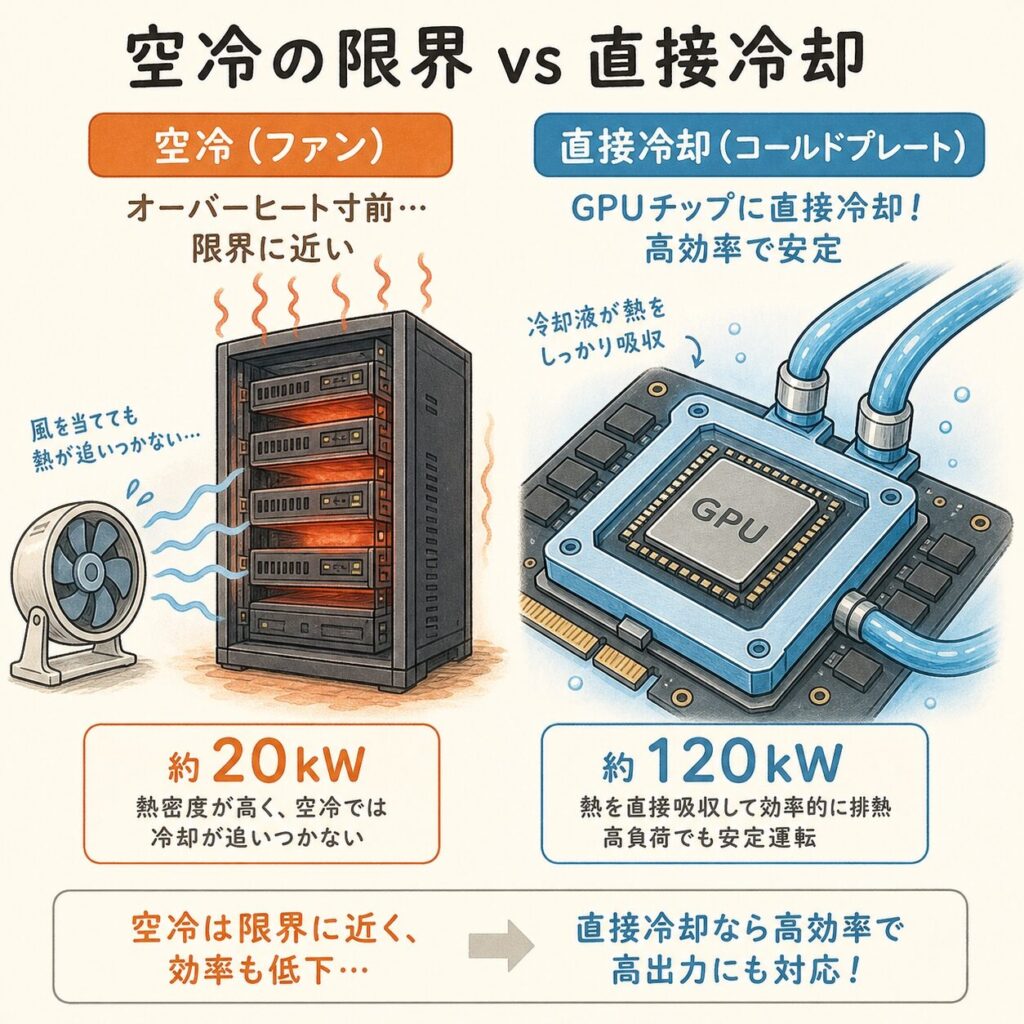

なぜGPUを「直接」冷やす必要があるのか？
🌡️ 空冷では追いつかない「発熱の壁」
従来のデータセンターは「空冷」──強力なエアコンで部屋ごと冷やす方式が主流でした。しかし空冷で対処できるのはラックあたり約20kWが限界とされています。一方、NVIDIAの最新GPUは1枚で約1,000W（電気ストーブ1台分）を消費し、GPUラック1本では50〜120kWに達します。空冷の限界を6倍以上も超える発熱です。
ここで効いてくるのが「液体は空気より熱を奪う力が圧倒的に強い」という物理の事実です。空気で熱源を間接的に冷やすより、熱を出している場所に冷却液を直接ぶつけるほうがはるかに効率的。だからコールドプレートで「ピンポイントに直接冷やす」必要があるのです。
間接的に冷やす
〜20kW/ラック
冷却液をぶつける
50〜120kW対応
止まらず
フル性能を維持
「冷却を強化する＝もっと強力なエアコンを入れる」と思われがちですが、空冷で20kW以上を冷やすには台風並みの風量が必要になり、騒音・送風電力の面で現実的ではありません。これは「改善で済む話」ではなく物理的な壁です。だからGPUに直接触れるコールドプレートが必須になったのです。
【完全図解】液冷とは？DLC・液浸冷却・水冷の違いを初心者向けに整理 →
コールドプレートを使う「DLC方式」とは何か。液浸冷却との違いや3つの液冷方式の使い分けはこちらで解説しています。

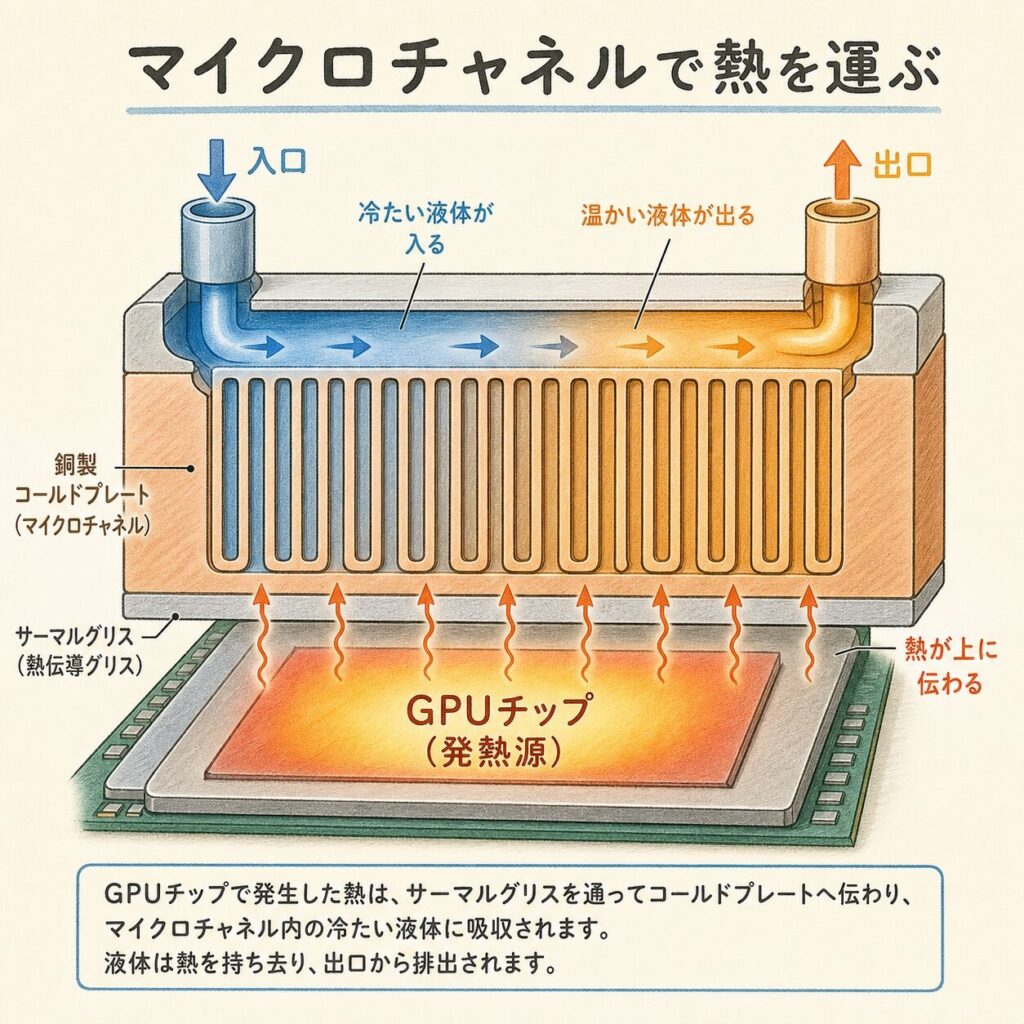

仕組みを図解──「マイクロチャネル」で熱を奪う
🔬 髪の毛より細い「水路」が熱を運び出す
コールドプレートの内部には、マイクロチャネルと呼ばれる極めて細い水路が無数に刻まれています。この水路に冷却液を流すことで、チップの熱を効率的に奪い取ります。仕組みを4ステップで見てみましょう。
GPU/CPUの表面に、熱伝導グリス（TIM）を挟んでコールドプレートをぴったり押し当てます。チップとプレートの間にすき間があると熱がうまく伝わらないため、密着が極めて重要です。
CDU（冷却液分配ユニット）から、冷やされた冷却液がコールドプレートに送られます。液はプレート内部のマイクロチャネルへ流れ込みます。
チップの熱がプレートの金属を通じて冷却液に移ります。マイクロチャネルは表面積が広いため、効率よく熱を液体に渡せます。液体は温まりながら流れ続けます。
熱を吸収した冷却液はプレートから出て、CDUへ戻り、再び冷やされて循環します。こうしてGPUの熱を絶え間なく外へ運び続けます。
チップの熱 → 金属板 → マイクロチャネルの冷却液 → 外へ運び出す
コールドプレート内部に刻まれた、幅0.1〜1mm程度の極めて細い流路。チャネルを細く・多くするほど冷却液と金属が触れる表面積が増え、熱を奪う効率が上がる。最新のコールドプレートはこのチャネル設計（フィン形状・流れ方）で性能を競っている。

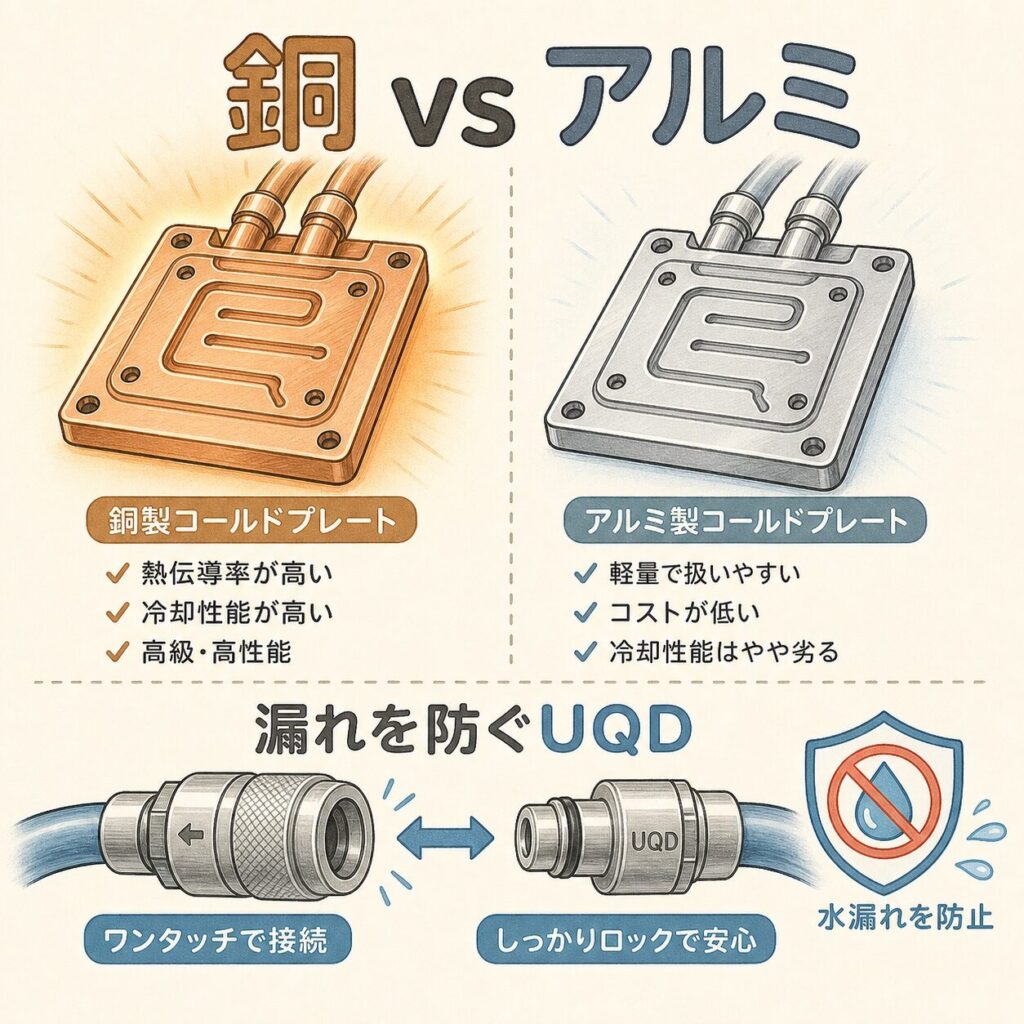

材料と構造──銅・アルミ・3Dプリントの違い
🔩 「熱を運ぶ力」と「コスト」のトレードオフ
コールドプレートの性能は、何で作るか（材料）と、どう作るか（構造）で大きく変わります。AI GPU向けの高性能コールドプレートでは、熱伝導率の高い銅が主流です。
| 材料・構造 | 熱を運ぶ力 | 特徴 |
|---|---|---|
| 銅（カッパー） | 最も高い | 熱伝導率がアルミの約1.6倍。重く高価だが、AI GPUの高発熱には銅が標準。 |
| アルミ | 中程度 | 軽くて安いが熱伝導率は銅に劣る。発熱が中程度の用途やコスト重視で使われる。 |
| 3Dプリント金属 | 設計次第で最適化 | 従来加工では作れない複雑な流路を一体成形できる。歩留まり・量産性が今後の課題。 |
材料選びは「鍋の素材選び」に似ています。銅鍋は熱の伝わりがよく料理がムラなく仕上がる（高性能）が重くて高い。アルミ鍋は軽くて安いが熱の伝わりはやや劣る。AI GPUは「とにかく速く均一に冷やす」ことが最優先なので、コストより性能を取って銅が選ばれているのです。
⚠️ 「漏れ（リーク）」をどう防ぐか
コールドプレートの最大のリスクは冷却液の漏れです。数億円のGPUの真上に水路があるため、わずかな漏れも致命傷になりかねません。そのため、つなぎ目の構造や、配管を着脱するコネクタの設計が極めて重要になります。
近年はUQD（ユニバーサル・クイック・ディスコネクト）という、液だれを防ぐワンタッチ着脱コネクタが標準化されています。これはIntel主導でOCP（Open Compute Project）のオープン規格として開発されたもので、メンテナンス時の漏れリスクを大幅に下げます（出典：Open Compute Project）。さらに、漏水を検知するセンサーの設置も標準化が進んでいます。
データセンター液冷用の、液だれしないワンタッチ着脱カップリング（コネクタ）。OCPのオープン規格で、CEJNやストーブリなどが製品を提供。サーバー保守時にコールドプレートの配管を安全に着脱できる。
液冷システムのなかでの「現在地」を確認する
🗺️ コールドプレートは「液冷システムの最前線」

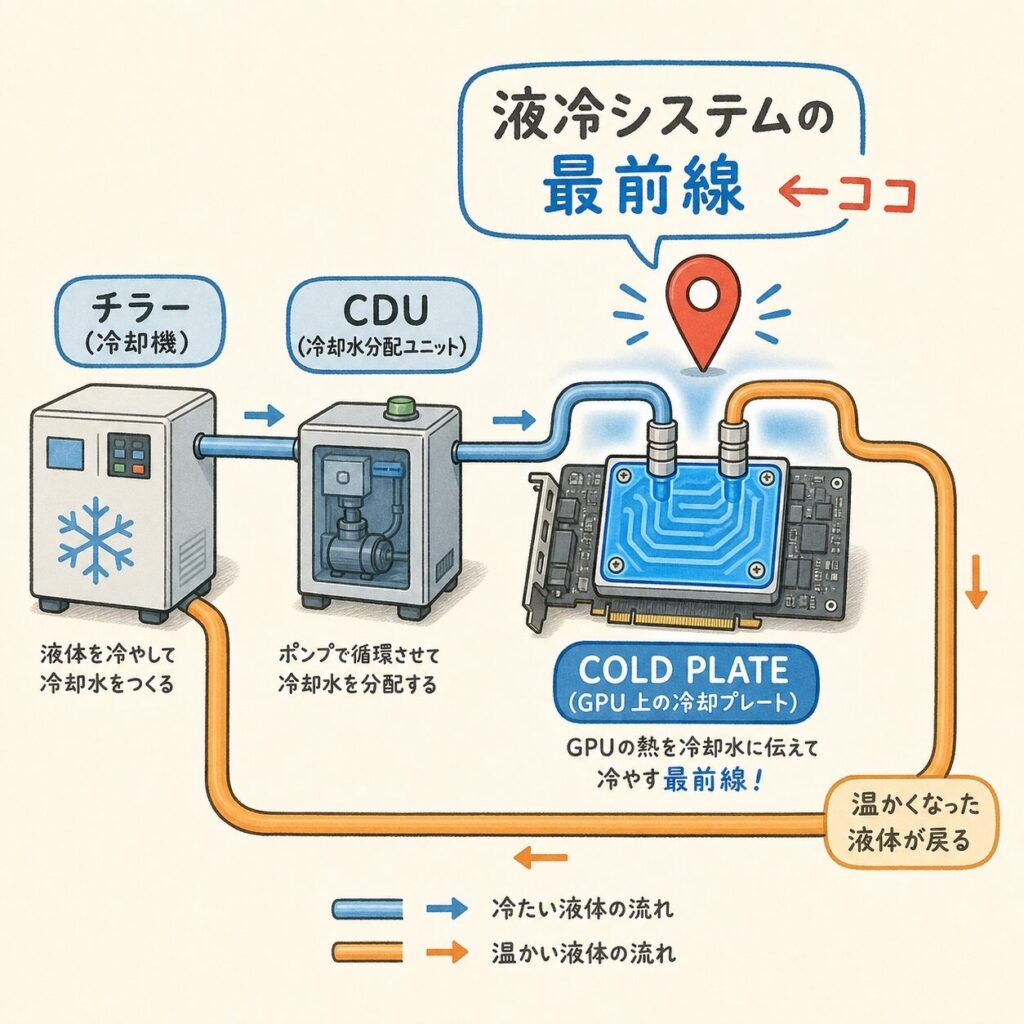

コールドプレートは単体で機能するわけではありません。液冷システム全体のなかで、最も熱源に近い「最前線」のポジションを担っています。全体の流れを見てみましょう。
熱源機器 → CDU → コールドプレート（最前線） → 温液 → 循環
CDU（冷却液分配ユニット）が「液を送り出す心臓」だとすれば、コールドプレートは「実際に熱を受け取る最前線の手先」です。どれだけCDUが優秀でも、コールドプレートの性能が低ければGPUは冷やせません。逆もまた然り。両者がセットで初めて液冷が成立します。
【完全図解】Blackwell GB200の液冷システムとは？ →
コールドプレートが組み込まれた「GB200の液冷システム全体」がどう動くのか。システムレベルの構造はこちらで解説しています。

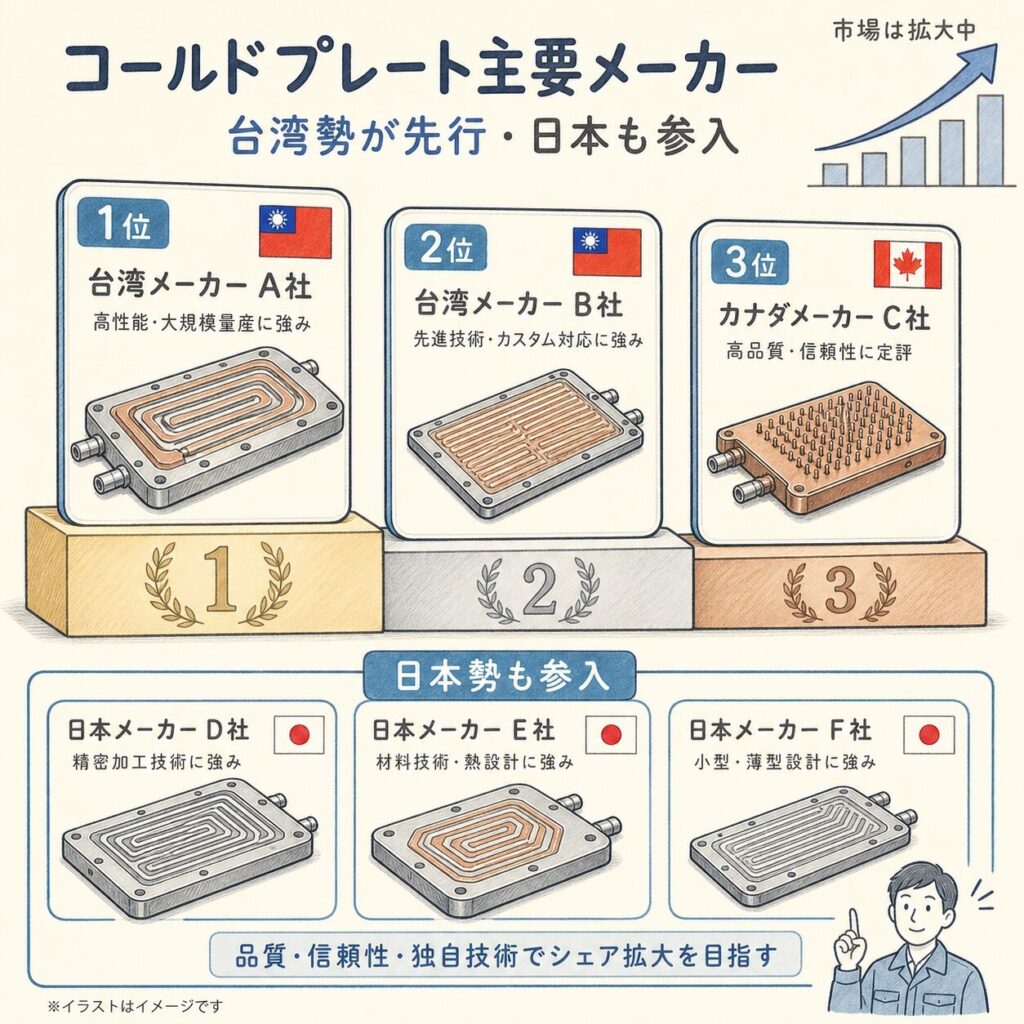

主要メーカーと市場シェア──誰が作っているのか
🏭 台湾勢が先行、専業メーカーと日本企業も参入
コールドプレート市場は、AI GPU需要を背景に急成長しています。NVIDIA Blackwell（GB200）向けの初期出荷では、台湾のCooler Masterが50%超のシェアでリードし、同じ台湾のAsia Vital Components（AVC）が続いていると報じられています（出典：Deep Dive / Patrick Zhou）。
このほか、米国のBoyd、データセンター大手のVertivなども液冷関連で存在感を持ちます。市場全体では、ダイレクト・トゥ・チップ向けのコールドプレート市場は2036年に約67億ドル規模へ成長するとの予測もあります（出典：Fact.MR）。
🇯🇵 日本企業の動き──ダイキン・三桜工業・カンネツ
日本企業もこの領域に本格参入しています。ダイキン工業はデータセンター冷却を成長事業と位置づけ、北米市場でコールドプレート（冷却水が流れ半導体に密着する金属板）を含む液冷ソリューションの展開を進めています（出典：ダイキン工業 IR資料（2025年11月））。
また、自動車向け配管技術をデータセンター冷却に転用する三桜工業（東証プライム・6584）、サーバー冷却装置で国内トップシェアのカンネツなどが、コールドプレート周辺の部品・システムで存在感を高めています。日本企業は「素材・配管・精密加工」の強みを生かせる領域です。
コールドプレートは「NVIDIA」や「GPU」だけを見ていては気づけない投資テーマです。GPU世代が進むたびに消費電力が増え、それを冷やすコールドプレートの需要は構造的に拡大します。台湾勢（Cooler Master・AVC）、液冷専業（CoolIT）、日本勢（ダイキン・三桜工業・カンネツ）という3つの軸でサプライチェーンを捉えると、AI冷却の全体像が見えてきます。なお、個別銘柄の投資推奨ではありません。投資判断はご自身の責任でお願いします。

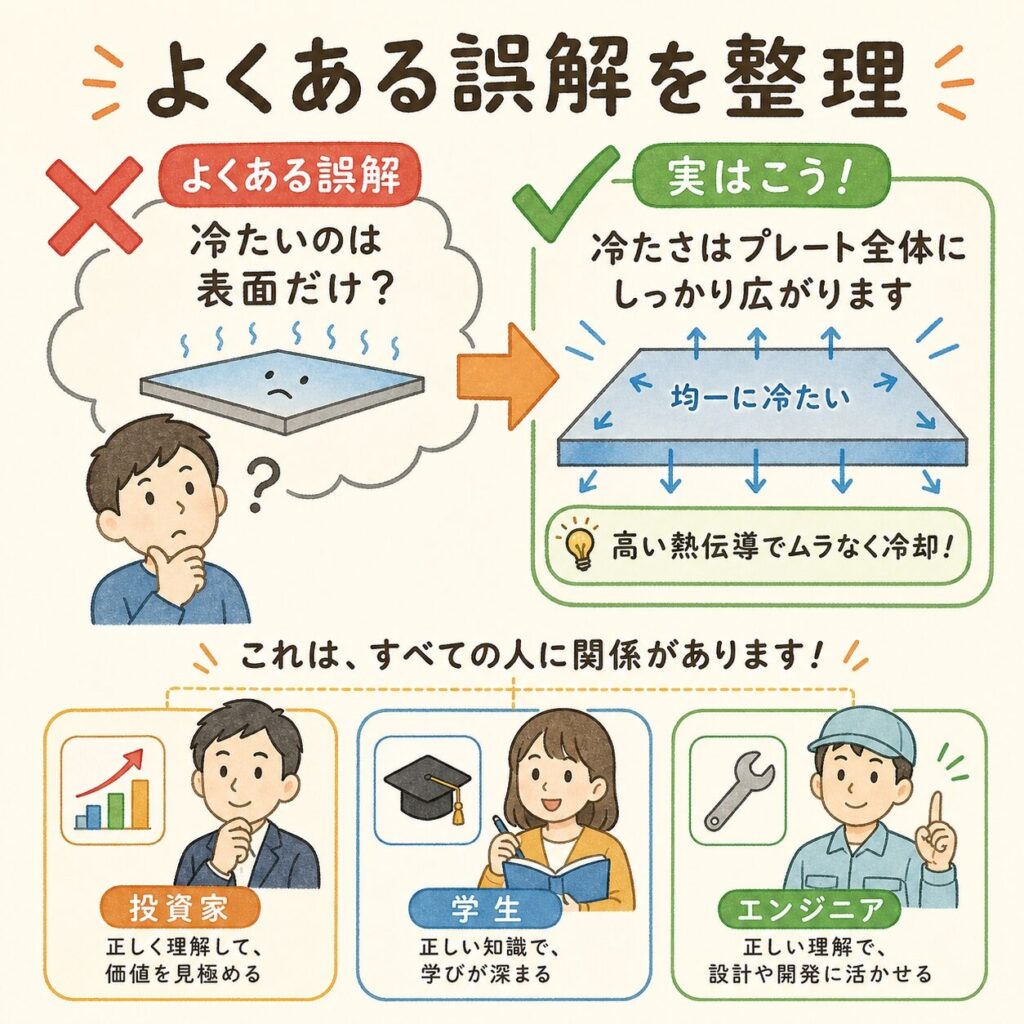

よくある誤解を整理する
| ❌ よくある誤解 | ✅ 実際はこう |
|---|---|
| 「コールドプレート＝液冷システムそのもの」 | コールドプレートは液冷システムの一部品。CDU・配管・冷却液などと組み合わせて初めてシステムとして機能する。 |
| 「液冷ならコールドプレートだけで全部冷える」 | DLCで液冷できるのはGPU/CPUなど主要部品。メモリやネットワーク機器など残りは空冷が必要。液冷7：空冷3のハイブリッドが現実的。 |
| 「コールドプレートは既存サーバーに後付けできる」 | 一般的には液冷対応サーバーとして設計時に組み込む。空冷サーバーへの後付けは基板設計やスペースの制約で困難。 |
| 「材料は何でもいい」 | AI GPUの高発熱には熱伝導率の高い銅が標準。アルミは軽く安いが性能で劣るため、用途で使い分けられる。 |
| 「単純な金属板だから差がつかない」 | 内部のマイクロチャネル設計で冷却性能が30%以上変わる。漏れ防止・着脱性も含め、高度な技術競争の領域。 |
あなたにとっての意味──投資家・学生・技術者の視点
📈 投資家の方へ：コールドプレートはGPU世代の進化（消費電力増）と直結する「川下の必需部品」です。台湾勢（Cooler Master・AVC）、液冷専業（CoolIT）、日本勢（ダイキン・三桜工業・カンネツ）のサプライチェーンを押さえると、AI冷却市場の構造が読めます。
🎓 学生の方へ：コールドプレートには熱工学（熱伝導・流体力学）、材料工学（銅・接合材料）、精密機械（微細加工）の知識がすべて必要です。「AI＝情報系」ではない最前線の一例。機械・材料系の学生にとって参入余地の大きい分野です。
🔧 技術者の方へ：銅の精密加工、漏れない接合、マイクロチャネルの流路設計、UQDの着脱保守──これらはソフトウェアエンジニアには担えない、現場の技術者が握る領域です。あなたの専門が最も求められています。

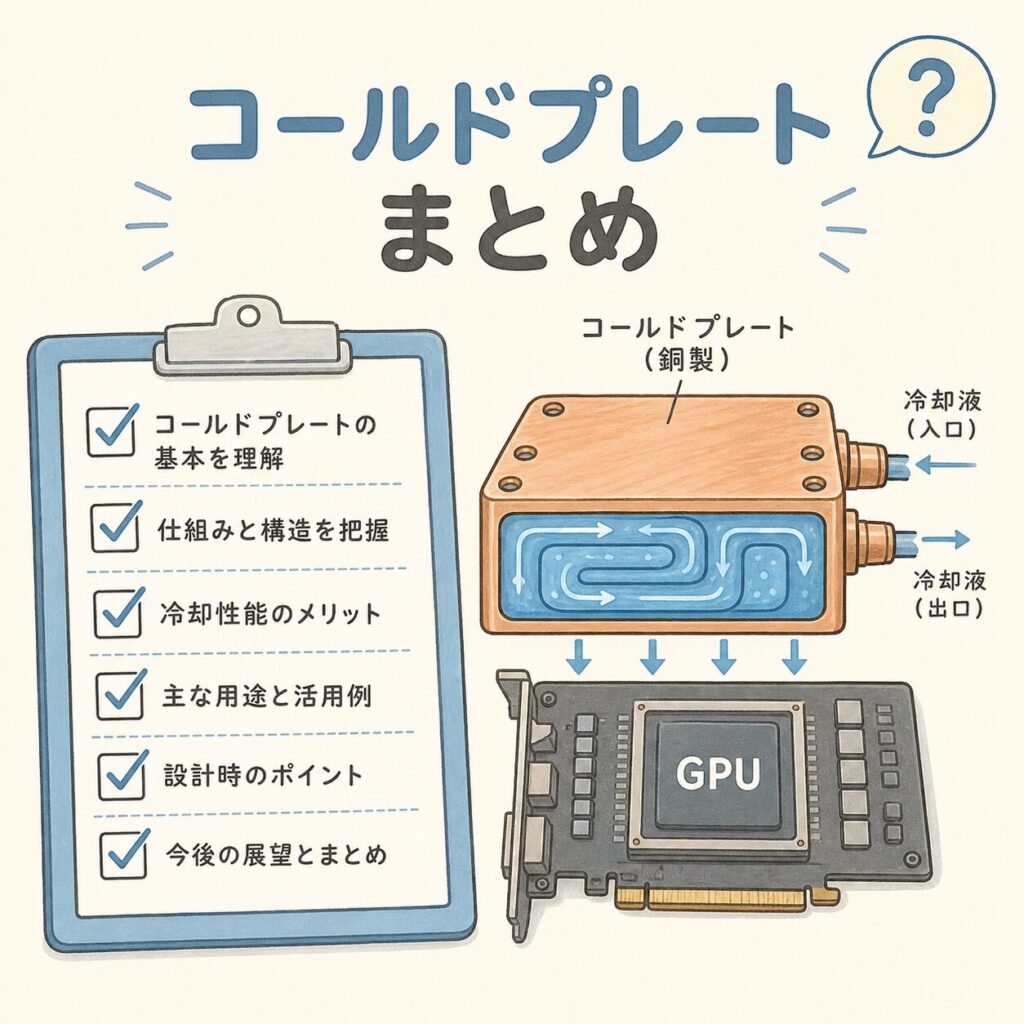

まとめ：コールドプレートの全体像
① コールドプレートとは：GPU/CPUに直接密着させ、内部の冷却液で熱を奪う金属板。DLC（直接液冷）の中核部品。
② なぜ必要か：空冷の限界（〜20kW）を超えるGPUの発熱（50〜120kW/ラック）を処理するため。液体で直接冷やすのが最も効率的。
③ 仕組み：内部のマイクロチャネル（微細な水路）に冷却液を流し、チップ→金属→液体へ熱を移して外へ運ぶ。
④ 材料：AI GPUは熱伝導率の高い銅が標準。アルミは軽く安いが性能で劣る。漏れ防止にはUQDコネクタが標準化。
⑤ システム上の位置：熱源機器→CDU→コールドプレート（最前線）→温液→循環。CDUとセットで液冷が成立。
⑥ 主要メーカー：台湾のCooler Master・AVCが先行、液冷専業CoolIT、日本のダイキン・三桜工業・カンネツも参入。
結局こういうことです。コールドプレートは「ただの金属板」ではありません。AI GPUの猛烈な熱を、最前線で受け止める液冷の心臓部品です。GPUがどれだけ高性能でも、この板が熱を運び出せなければ、温度超過で止まってしまう。AIの進化を物理的に支えているのは、こうした「地味だが決定的な部品」なのです。
