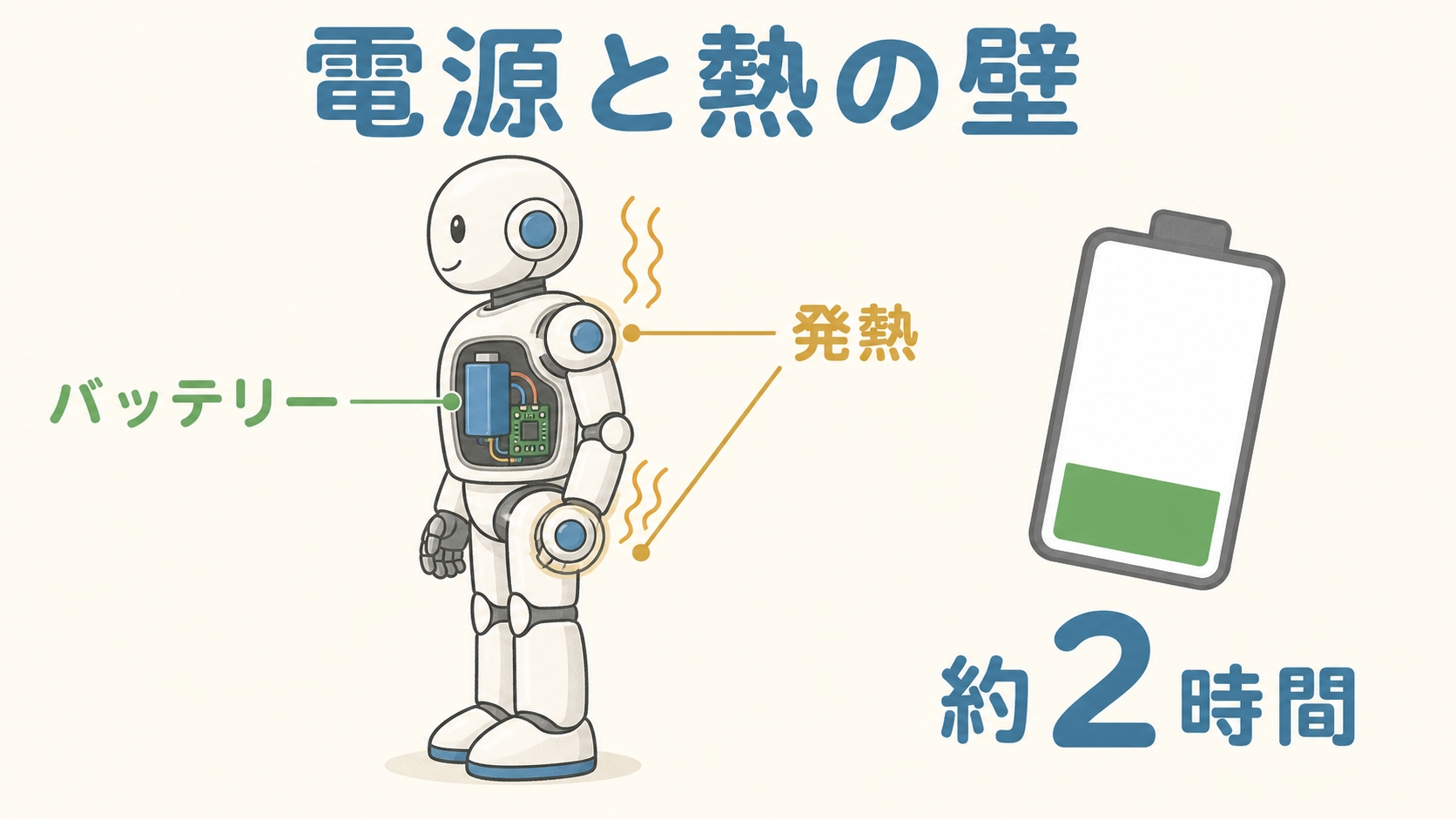

前回の記事で、ヒューマノイドが2〜4時間で止まってしまう理由をお話ししました。犯人はモーターの発熱、そして「熱が出る→放熱板で重くなる→電流が増える→さらに熱が出る」という負のスパイラルでしたね。
💡「じゃあ、そのスパイラルはどこで断ち切れるの？」
💡「GaNとかSiCって、EVや充電器の話じゃないの？」
💡「ロボット関連でパワー半導体が話題になる理由がピンとこない」
答えは、モーターと電池のあいだにある「インバータ」という小さな回路にあります。

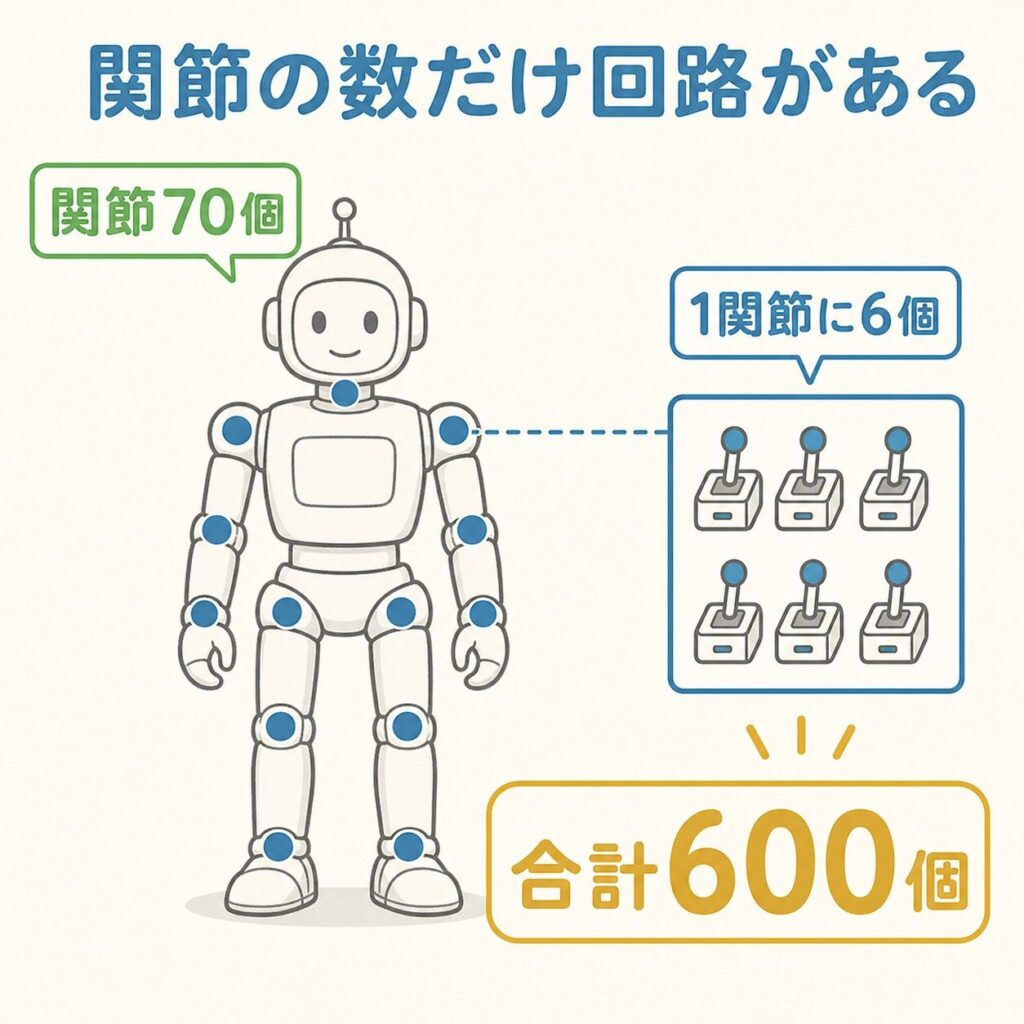

驚くべき数字を先に出します。Infineonによれば、ヒューマノイド1台には70個以上の関節があり、それを動かすために最大600個のパワースイッチが必要になります。しかも、その一つひとつが関節の中という狭い密閉空間に押し込まれ、冷却ファンを付けることが許されません。
この記事では、なぜロボットの関節にGaN（窒化ガリウム）が載るのかを、損失の内訳と物理的なサイズ制約から、図で分解していきます。
🎯 先に結論：ロボットは「小さくて熱くならない」を要求する
EVやデータセンターでパワー半導体が使われる理由は、主に「大電力を効率よく扱う」ためでした。ロボットの要求は、それとは少し違います。
EV・データセンター
- 電圧が高い（数百V〜）
- 大型ヒートシンクや水冷が使える
- 置き場所に余裕がある
- 主役はSiC・IGBT
ヒューマノイドの関節
- 電圧は低い（48Vが標準）
- 冷却ファンも液冷も使えない
- 関節の中にしか置けない
- 主役はGaN
💡 この記事の主張：ロボットがGaNを求めるのは「効率がいいから」だけではありません。効率がいい＝発熱が少ない＝放熱フィンを外せる＝関節に収まるという、サイズの連鎖が本質です。パワー半導体は、ロボットの「体格」を決めている部品なのです。

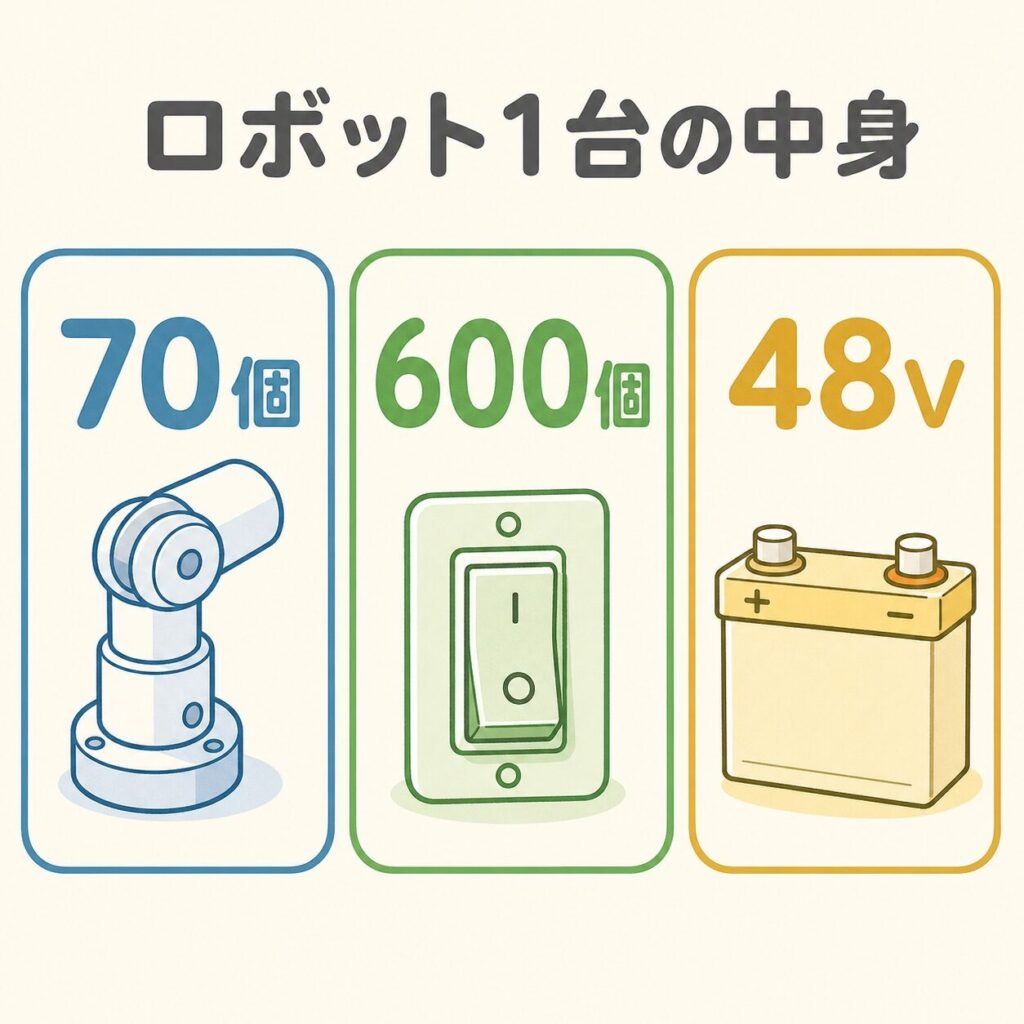

📊 ロボット1台に、パワースイッチが600個
まず、数字で規模感をつかんでください。産業用ロボットアームの自由度（動かせる方向の数）は6〜12個ですが、ヒューマノイドは最大70個。桁が違います。
Texas Instrumentsの資料によれば、各関節のモーター出力は10W〜1.5kW程度（最大で4kW）に分布します。電源電圧は48Vが標準で、電池残量に応じて39〜54Vの範囲で変動します。感電リスクを抑えるSELV（安全超低電圧）の枠内に収めるため、60V未満に設計されるのが通例です。
⚡ ここに罠があります。電圧が低いということは、同じ電力を出すのに電流を大きくするしかないということです。最も過酷な条件（39V・4kW）では、なんと約102Aが流れます。家庭のブレーカーが30Aや40Aであることを思えば、その2〜3倍の電流が、関節の中の小さな基板を通っていることになります。
※出典：Texas Instruments「ヒューマノイド ロボットのモーター制御」（JAJA810A, 2026年6月改訂）、Infineon Technologies「OktoberTech Tokyo 2025」講演内容。数値は設計上の目安であり、機種により大きく異なります。

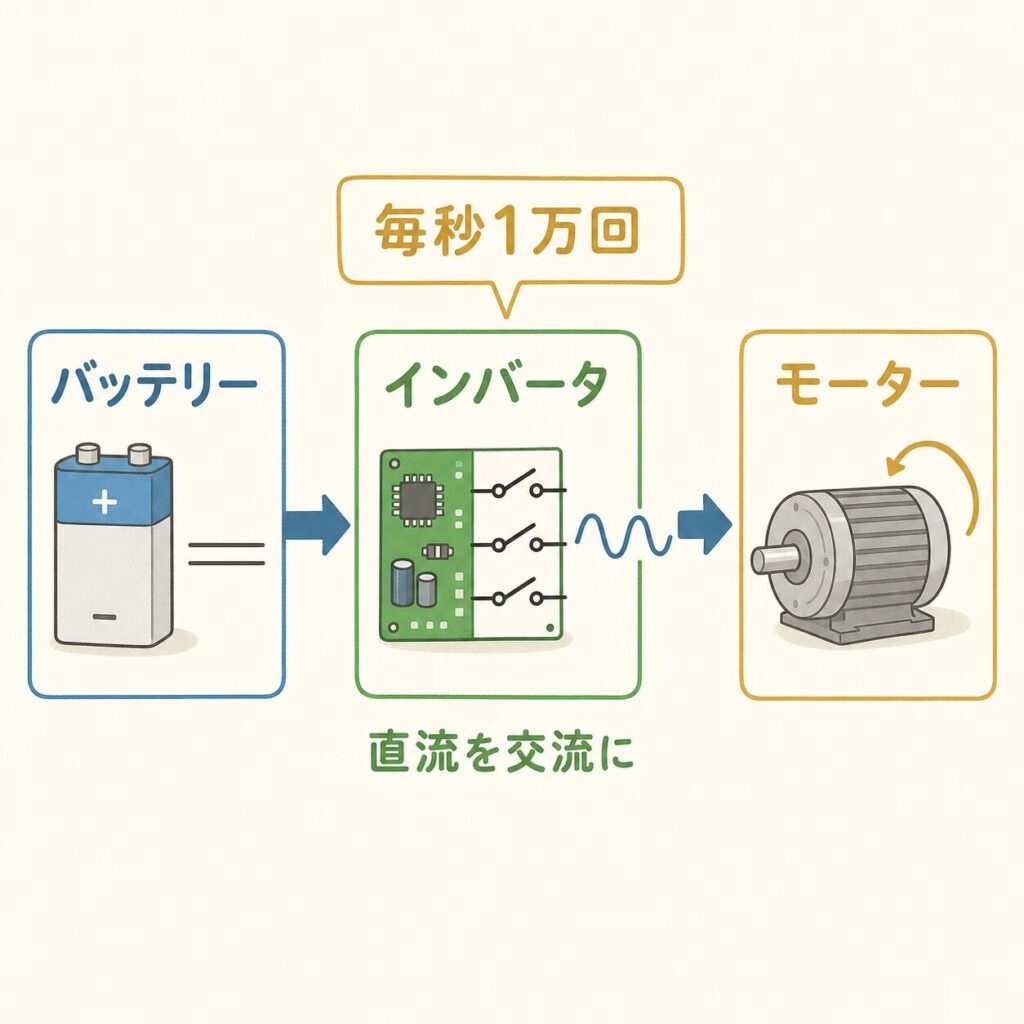

🔌 電池とモーターのあいだに何があるのか
「電池をモーターにつなげば回る」と思いがちですが、ロボットのモーター（ブラシレスDC／PMSM）はそのままでは1ミリも動きません。間に必ずインバータが必要です。
そして、このスイッチングは驚くほど高速です。TIの資料では、位置制御が1〜4kHz、電流制御は10kHz以上、PWM（スイッチングの刻み）は8〜32kHzとされています。1秒間に1万回以上、電流をON/OFFしているわけです。転びそうになったときに立て直せるかどうかは、この速さで決まります。
📚 インバータの動作原理そのものを学びたい方は、姉妹ブログのインバータ回路の基本｜単相ブリッジ・三相ブリッジの動作原理で図解しています。

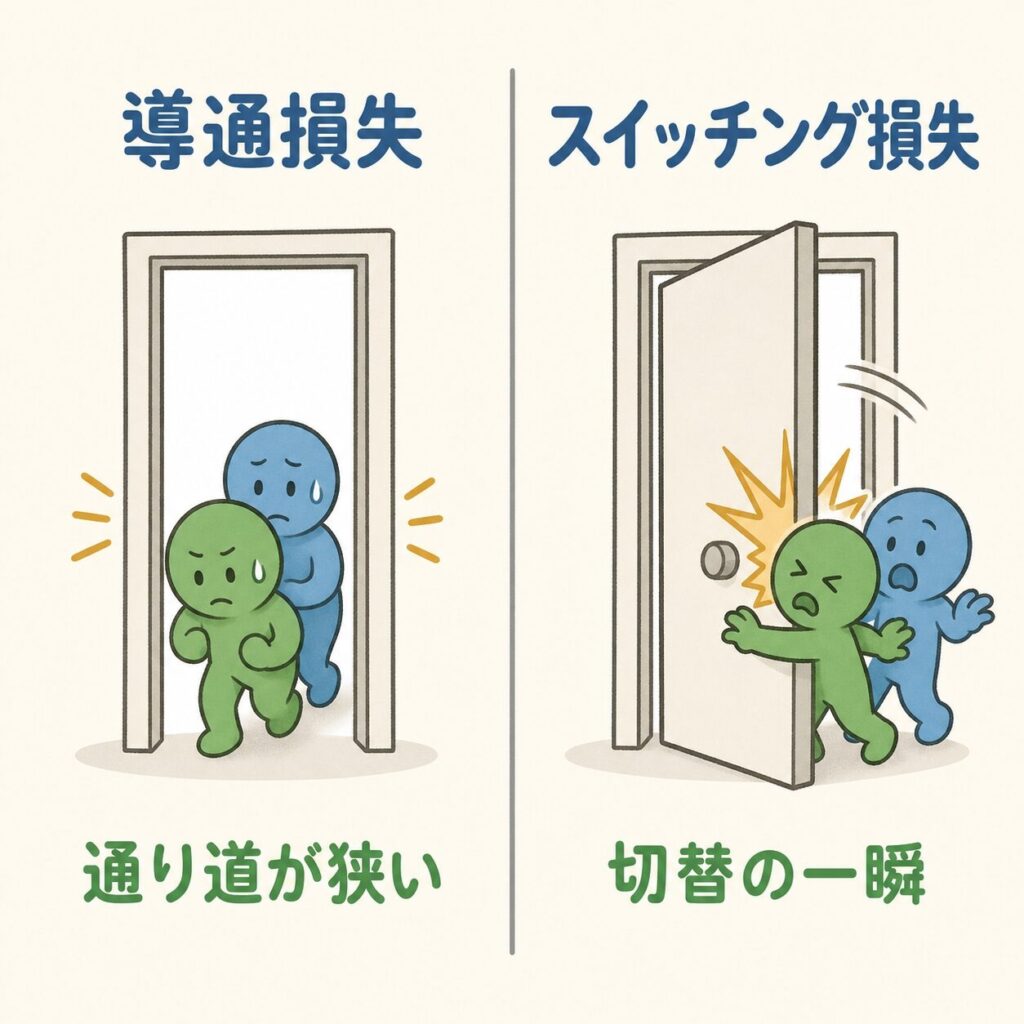

🔥 発熱の正体は「2種類の損失」
パワー半導体が熱くなる理由は、大きく2つに分けられます。ここを押さえると、なぜGaNなのかが一発で腑に落ちます。
① 導通損失
スイッチがONのあいだ、わずかな抵抗によって熱に変わる分。ドアが開いていても、通路がちょっと狭いぶんだけ人がつっかえるイメージです。電流が大きいほど不利。
② スイッチング損失
ON/OFFが切り替わる一瞬に発生する熱。ドアの開閉が遅いと、その瞬間に人がぶつかるイメージ。1秒に1万回以上やるので、積み上がると膨大になります。
スイッチング周波数を上げたい理由：周波数を上げると、コイルやコンデンサといった周辺部品を小さくできます。関節に収めるには小型化が絶対条件です。
でも上げられない理由：周波数を上げるほどスイッチング損失が増え、発熱が跳ね上がります。従来のシリコンMOSFETでは、ここで頭打ちになっていました。
この板挟みを、スイッチング損失そのものを激減させることで解くのがGaNです。
📚 損失計算の実務を知りたい方へ：スイッチング損失とは？導通損失との違いとざっくり計算／なぜスイッチング周波数を上げたいのか？

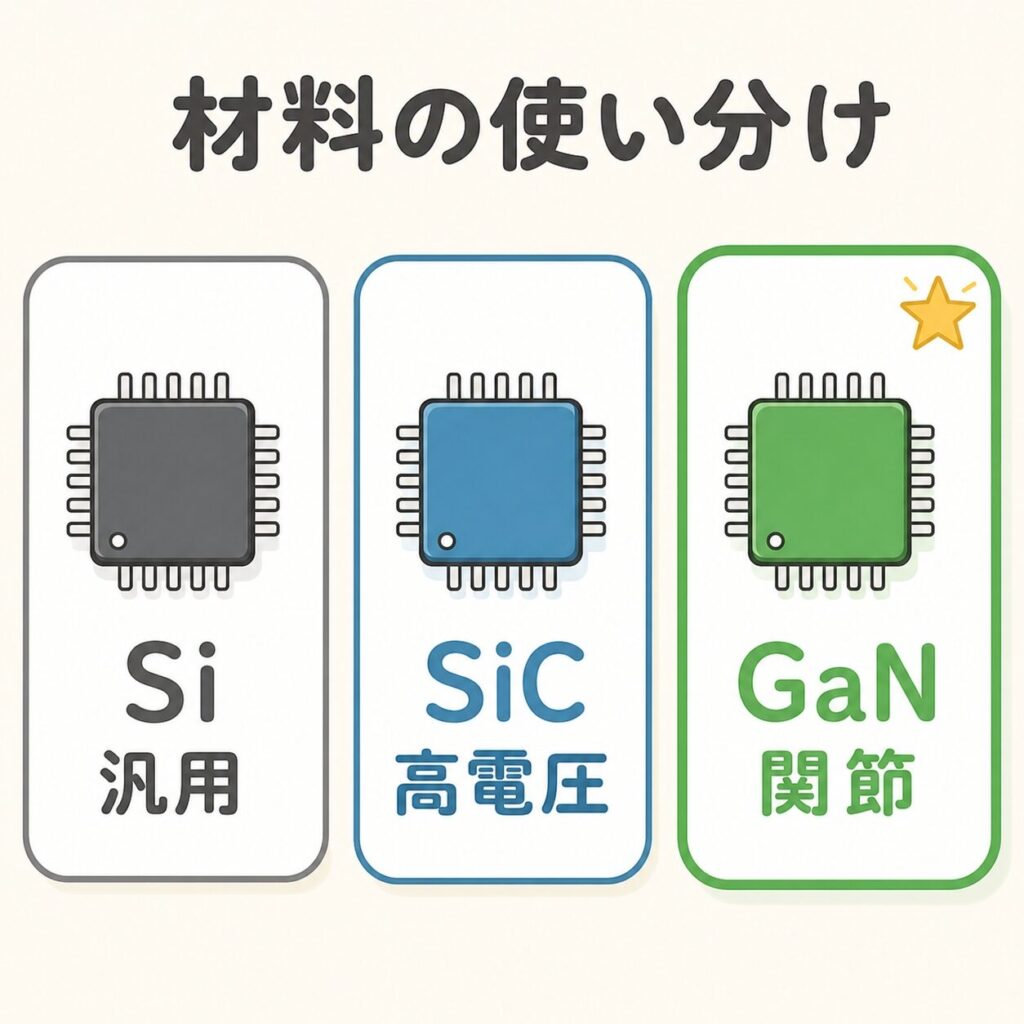

📋 Si・SiC・GaNを3つの軸で比べる
「次世代パワー半導体」とひとくくりにされがちですが、SiCとGaNは得意な土俵がまったく違います。ロボットの関節でGaNが選ばれるのは、下の表の一番下の行が理由です。
| 比較項目 | Si（シリコン） | SiC | GaN |
|---|---|---|---|
| 得意な電圧帯 | 〜600V | 600V〜数kV | 〜数百V |
| スイッチング速度 | 中 | 速い | 最速 |
| スイッチング損失 | 大きい | 小さい | きわめて小さい |
| 主な使いどころ | 汎用ドライブ | EV・産業・電源 | 充電器・ロボット関節 |
| 🦾 ロボット関節適性 | △ 発熱が課題 | ○ 高電圧側で活躍 | ◎ 本命 |
TIの比較でも、GaN FETは「MOSFETと比べてスイッチング損失がきわめて小さく、温度に敏感なシステムで利点がある」と明記されています。ロボットの関節はまさに「温度に敏感なシステム」の代表例です。
🔗 材料そのものの違いをもっと深く：SiC・GaN・Siの違い｜パワー半導体時代の基板戦争

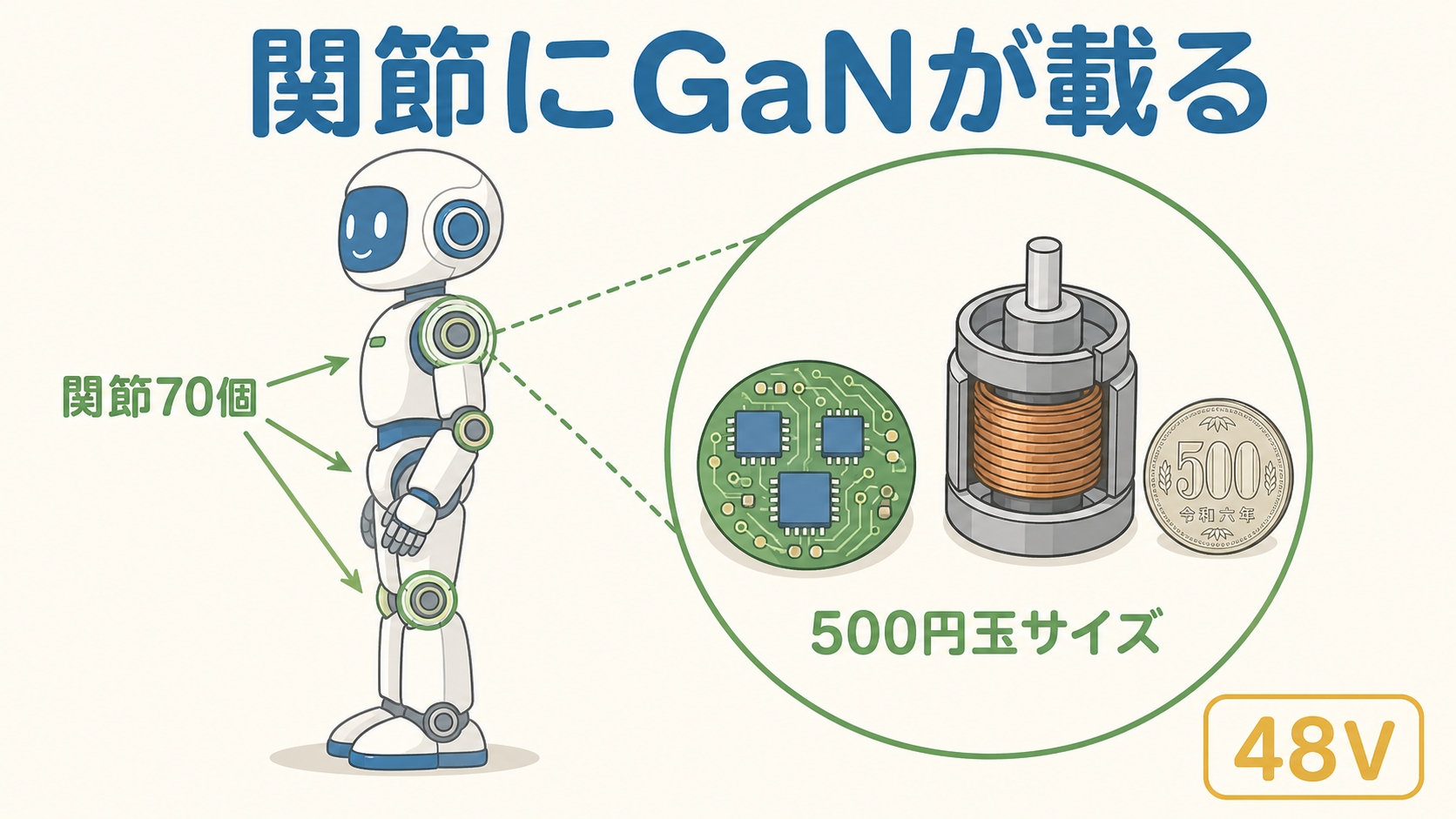

🪙 「500円玉サイズ」が意味すること
Infineonが2025年12月のイベントで示したのは、ロボットの関節に入るモーター駆動基板が500円玉ほどの大きさだという実物でした。TIも、48V・1kWの関節向けリファレンス設計を直径70mmの円形基板で実現しています。

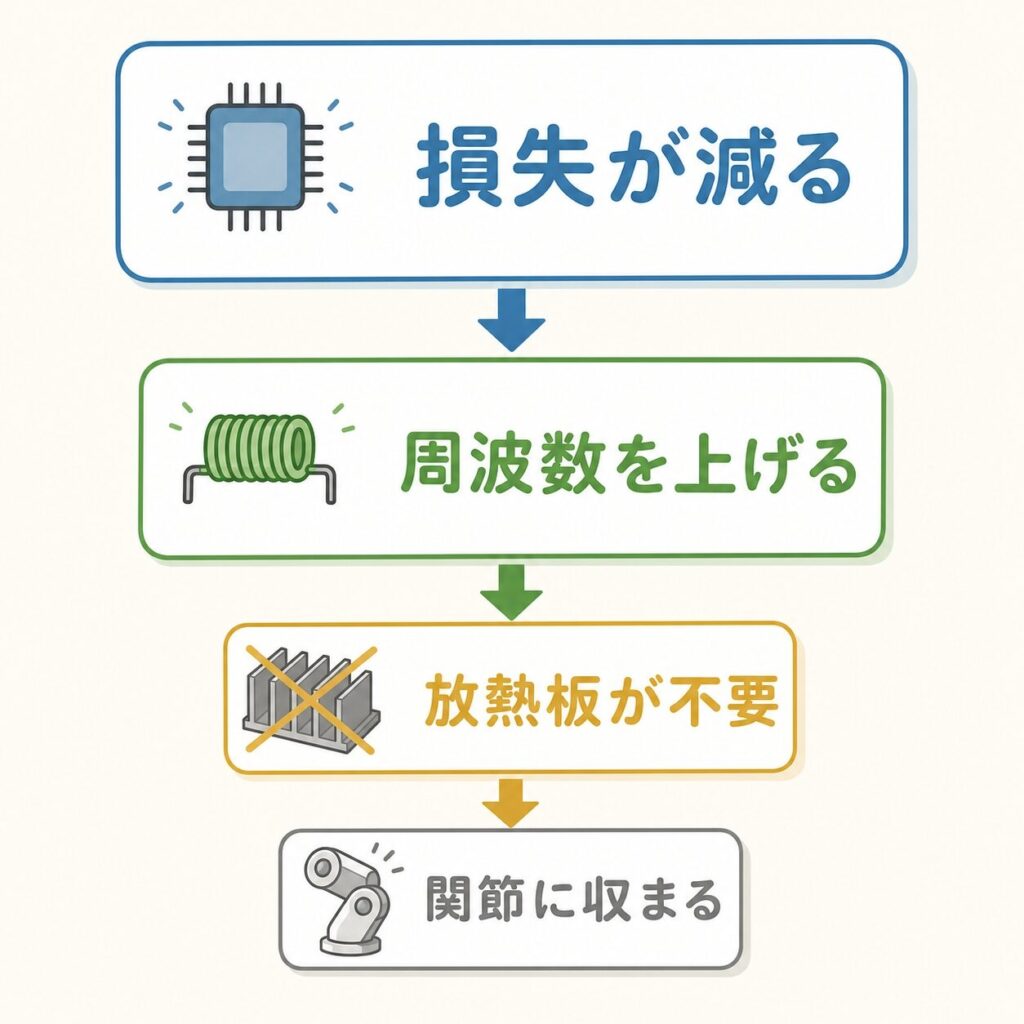

なぜここまで小さくできるのか。順番はこうです。
STEP 1｜GaNでスイッチング損失が小さくなる → 周波数を上げられる
STEP 2｜周波数が上がる → コイル・コンデンサが小さくなる
STEP 3｜発熱が減る → 放熱フィンを外せる
STEP 4｜基板が小さく軽くなる → 関節に収まる。ロボットが軽くなる
前回の記事で書いた「熱→重い→電流増→さらに熱」という負のスパイラルが、ここで逆回転を始めるのがわかるでしょうか。GaNは単なる省エネ部品ではなく、スパイラルの入口を塞ぐ栓なのです。

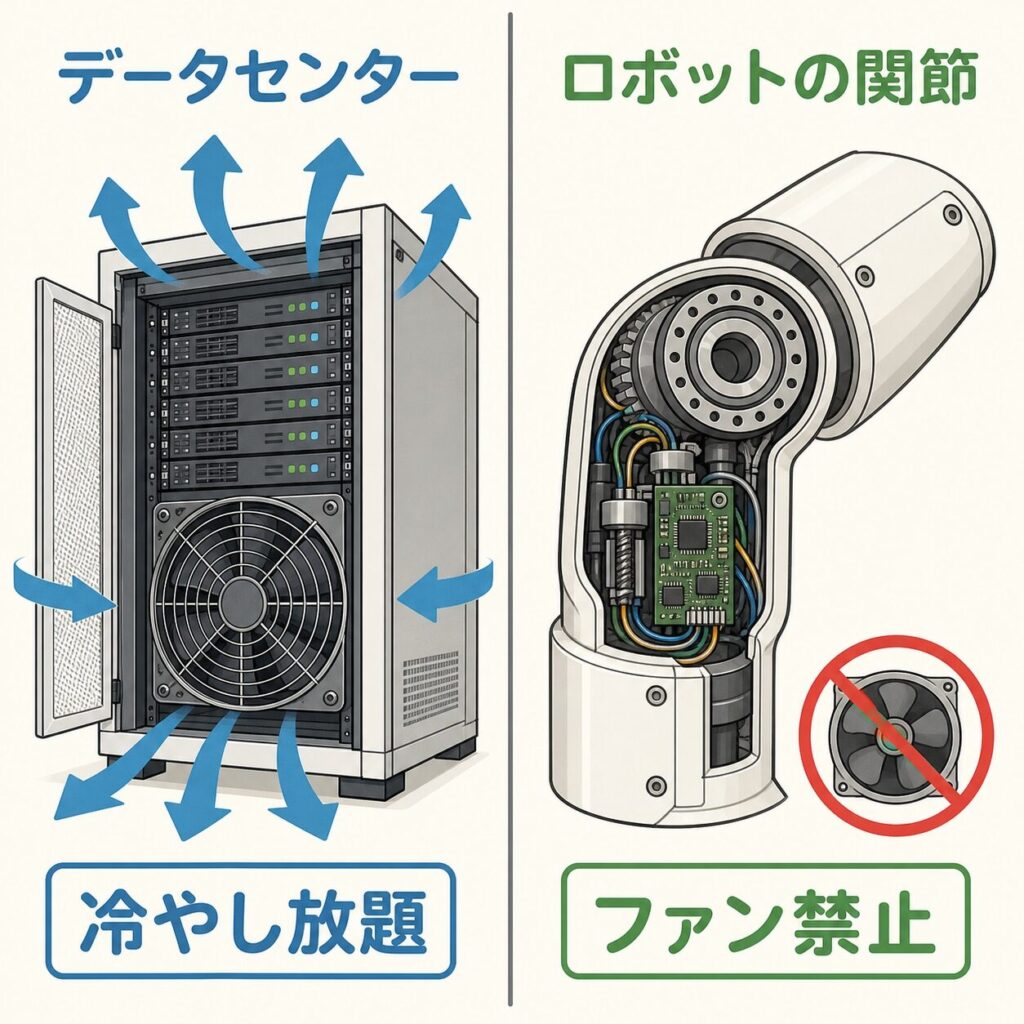

TIの資料には、設計者があまり語らない制約が明記されています。ロボットの外装表面が55℃を超えてはならないという条件です。人間の隣で働く機械なので、触れたときに火傷させてはいけません。
さらに厳しいのは、その解決策として「ファンや液体などの追加の冷却手段を含めないこと」と釘を刺されている点です。データセンターなら液冷という切り札がありますが（液冷とは？）、ロボットにはそれがない。だから、そもそも熱を出さない部品を選ぶしかないのです。
📚 熱設計の基礎から学びたい方へ：なぜ熱設計が必要なのか｜パワー半導体が壊れるメカニズム／熱抵抗とは？「熱のオームの法則」で完全理解

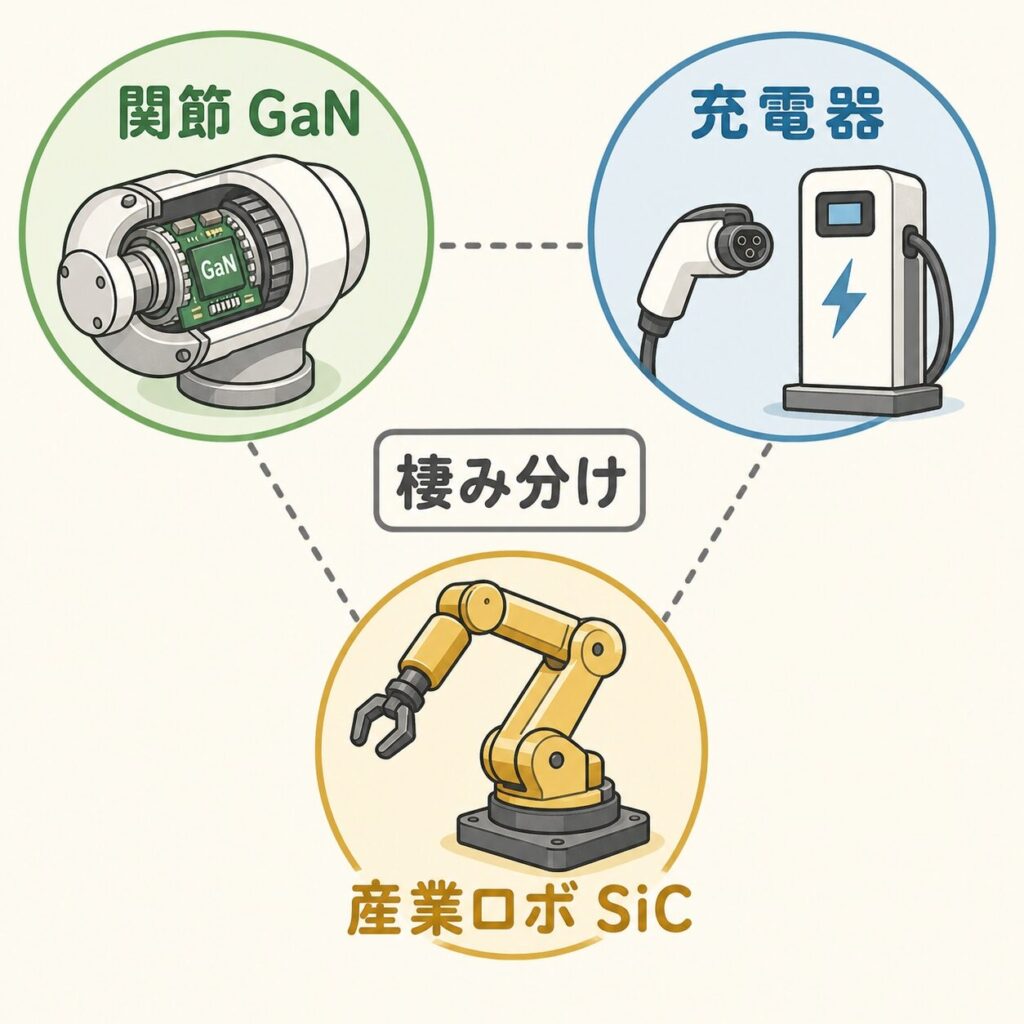

🔧 SiCの出番はどこにあるのか
「ロボット＝GaN」と単純化すると、投資判断を誤ります。1台のロボットと、その運用システム全体を見渡すと、SiCにもはっきりした居場所があります。
関節の中（48V）
GaNの主戦場。低電圧・高周波・極小スペース。放熱フィンを消すことが最優先される場所です。
充電器・充電ステーション
SiCとGaNの両方。AC100/200Vから電池へ。バッテリー交換運用が広がれば、充電インフラ側の需要が増えます。
産業用ロボット・設備
SiC・IGBTが主役。電源が壁から取れる据置型は電圧が高く、冷却の自由度もあります。ここは既存の実需。
見落とされがちですが、ロボットが増えるほど充電インフラも増えます。1台が2〜4時間で電池切れになるということは、大量のロボットを回す現場には大量の充電器が必要だということ。ロボット本体より、こちらの数量のほうが読みやすい場合もあります。
📚 デバイス選定の判断軸：IGBT vs MOSFETの使い分け｜損失計算と選定フローチャート／ゲートドライバICとは？なぜマイコン直結ではダメなのか

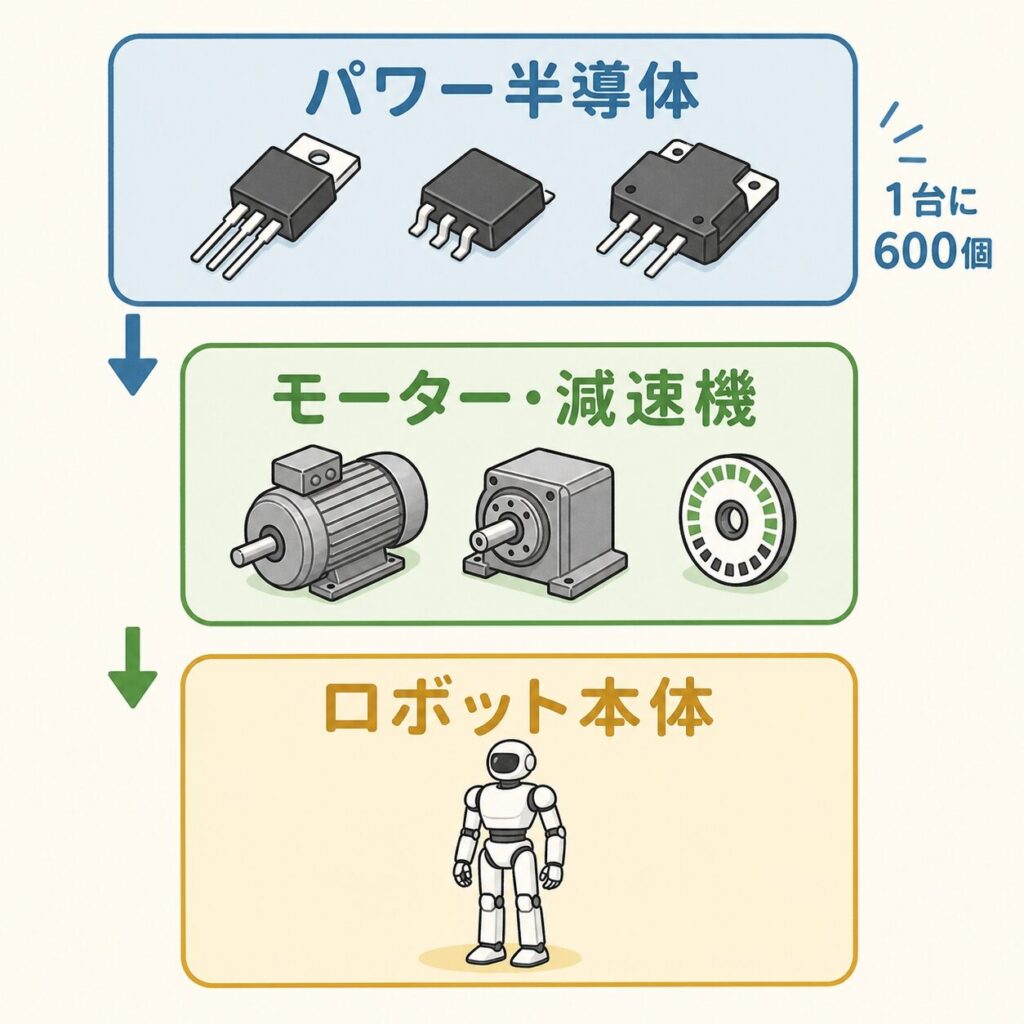

💼 関節の中を握るのは誰か
上流：パワー半導体・駆動IC
- Infineon（IFX.DE）：パワー半導体世界首位。CoolGaNでロボット向けを明確に狙う
- Texas Instruments（TXN）：GaN内蔵ハーフブリッジと制御MCUを一体提案
- ローム（6963）：SiC／GaN・ゲートドライバ。国産ヒューマノイド団体KyoHAに参画
- 三菱電機（6503）／富士電機（6504）：パワー半導体世界4位・5位
- ルネサス（6723）：モーター制御MCU
- onsemi（ON）／STMicro（STM）
中流：モーター・関節・センサー
- ニデック（6594）：モーター世界大手
- ミネベアミツミ（6479）：小型モーター・ベアリング
- ハーモニック・ドライブ・システムズ（6324）：波動歯車減速機。電流を減らす鍵
- ナブテスコ（6268）：精密減速機
- 多摩川精機（非上場）・各社エンコーダ
下流：ロボット本体・統合
- NVIDIA（NVDA）：制御の上位層とエッジ推論を主導
- ファナック（6954）／安川電機（6506）：サーボ制御の蓄積
- Tesla（TSLA）
- Figure AI（非上場・米）、Unitree（非上場・中国）：直接投資は不可
⚠️ 実需と思惑の線引きを。GaNパワーデバイス市場は、TrendForceの予測で2024年の約3.9億ドルから2030年に約35.1億ドル（年率44%成長）とされますが、その主力は依然として充電器・車載・データセンターです。ロボット向けは「これから積み上がる」段階にあります。
また、パワー半導体業界全体としては中国勢の攻勢による価格競争が続いており、三菱電機が2025年に設備投資の抑制・延期を発表するなど、足元の事業環境は必ずしも良好ではありません。「ヒューマノイド関連」という材料だけで判断せず、既存事業の収益構造を必ず確認してください。証券コード・数値は執筆時点のものであり、投資判断はご自身で最新のIR資料をご確認ください（筆者は投資助言を行う立場にはありません）。
🎓 あなたにとって、この話が何を意味するか
パワー半導体各社の決算・発表資料を読むとき、「ロボット向け」がどのセグメントに計上されているかを見てください。多くの場合、産業機器の中に埋もれています。分離して開示され始めたら、それは数量が立ってきたサインです。また、1台あたりのスイッチ数（最大600個）は台数×600という掛け算が効くため、量産が始まったときの傾きが大きい構造だという点は押さえておく価値があります。
この記事に出てきたのは、パワーエレクトロニクス・モータ制御・伝熱工学という講義そのものです。GaNの高速スイッチングを扱うには、ノイズ対策や基板設計といった泥臭い知識が不可欠で、ここは実務経験が強く効く領域。派手さはありませんが、参入障壁が高く、代替されにくい専門性です。
48V・数十A・高周波・極小基板・機能安全（ISO 13849のPLd／CAT3相当が想定されています）。この組み合わせは、すでに車載やFAでやってきたこととかなり近いはずです。フィジカルAIは新しい技術の話に見えて、実は既存のパワエレ実務が横展開できる領域だと捉えると、自社の立ち位置が見えやすくなります。
🚫 よくある3つの誤解
❌ 「GaNはSiCの下位互換」
→ 別物です。SiCは高電圧が得意、GaNは低電圧・高速が得意。48Vのロボット関節ではGaNが有利で、EVの数百VではSiCが有利。棲み分けです。
❌ 「効率が数%上がるだけの話でしょう」
→ 効率の改善は、放熱フィンの削除・基板の小型化・軽量化という連鎖を引き起こします。「数%」が「関節に収まるか収まらないか」を分けます。
❌ 「ロボットが売れればパワー半導体メーカーの業績が跳ねる」
→ 現在の出荷台数は世界で数万台規模。パワー半導体各社の売上の主力は依然として車載・産業・充電器です。テーマとしての注目度と、業績寄与のタイミングは別物として見てください。
❓ よくある質問（FAQ）
📚 次に読むべき記事

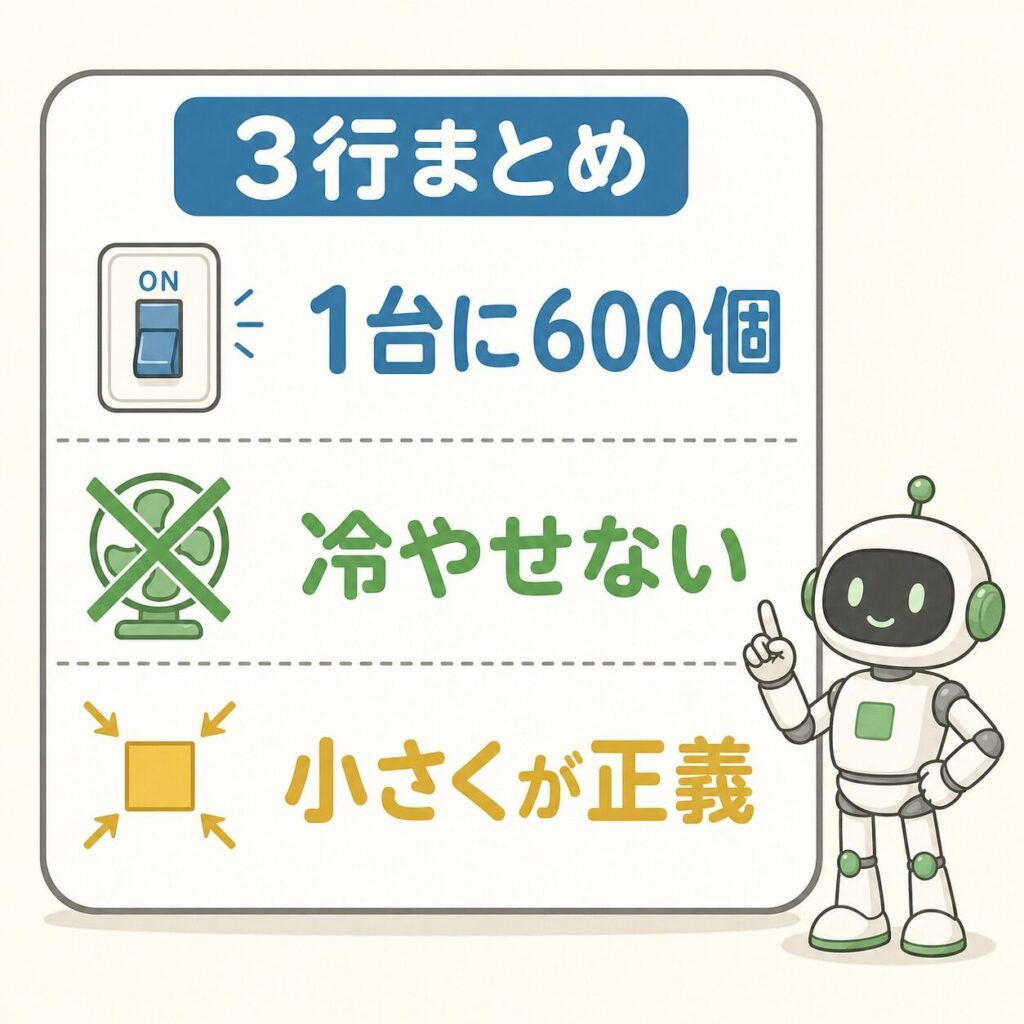

この記事の要点は3つです。①ヒューマノイド1台には関節70個・パワースイッチ最大600個が必要。②ロボットの関節は冷却ファンが使えない48Vの密閉空間であり、そこでGaNが選ばれる。③GaNの価値は効率そのものより、放熱フィンを外して関節に収めるという連鎖にある。
