「AIデータセンターは電力が足りない」──ニュースで何度も聞くこの言葉、でも、こんなふうに感じていませんか？
- 「電力が足りない」と聞くけど、どこで・なぜ詰まるのかがわからない
- 受電・変電・配電・UPS・PDU──言葉は知っているが、つながりが見えない
- 「系統接続に10年かかる」と言われても、何の話かピンとこない
- GPUの電力消費の話は読んだが、その電気を”どう届けるか”の全体像が欲しい
- 電力関連の銘柄を見たいが、サプライチェーンのどこを見ればいいか迷う
- 電気が「発電所→GPU」に届くまでの5ステップの全体像
- 「受電→変電→UPS→配電→ラック」を1本の流れで図解
- 電力で詰まる5つのボトルネックがどこにあるか
- なぜ日本で系統接続が10年待ちになるのか
- 特別高圧・PDU・オンサイト発電（SMR）まで用語を全部整理
- 投資家・学生・技術者にとっての意味と次の一歩
AIデータセンターの電力は、「①受電 → ②変電 → ③無停電化（UPS）→ ④配電（PDU）→ ⑤ラック」という5つのステップで、発電所からGPUまで届けられます。そして「電力で詰まる」とは、このどこか1つでも容量が足りないと全体が止まることを意味します。最大のボトルネックは入口の①受電と、その前段にある「系統接続（送電網につなぐ権利）」です。千葉県印西・白井エリアでは申込みが供給可能量を超え、新規の系統接続に最長10年以上かかるケースも報告されています（出典：経済産業省 系統設計WG資料）。建物もGPUも用意できているのに「電気が来ない」──これがAI時代の最大の物理的制約です。この記事は、その全体像を1枚の地図にする「電力ハブ記事」です。
- 電気は「発電所→GPU」までどう届くのか──5ステップの全体像
- 電力チェーン全体図──受電から GPU までの5ステップ
- 【前提】系統接続──そもそも「つなげない」という壁
- STEP1：受電──「特別高圧」で巨大な電力を引き込む
- STEP2・3：変電とUPS──「電圧を下げ」「1秒も止めない」
- STEP4・5：配電とラック──「120kWの蛇口」をどう作るか
- 「電力で詰まる」5つのボトルネック──どこが弱いと止まるのか
- 電力チェーンに関わる企業──3層で整理する
電気は「発電所→GPU」までどう届くのか──5ステップの全体像

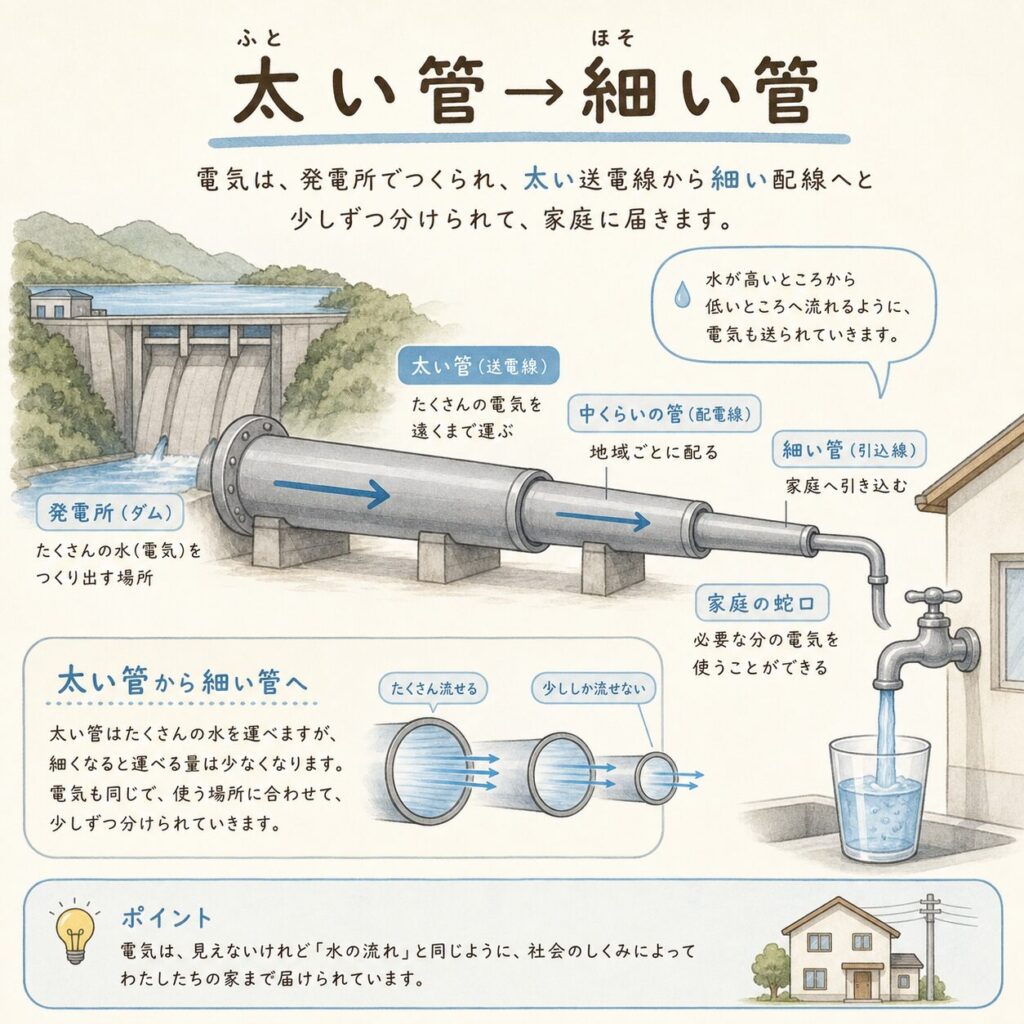

🔌 電力チェーンは「水道」と同じ──太い本管から蛇口まで

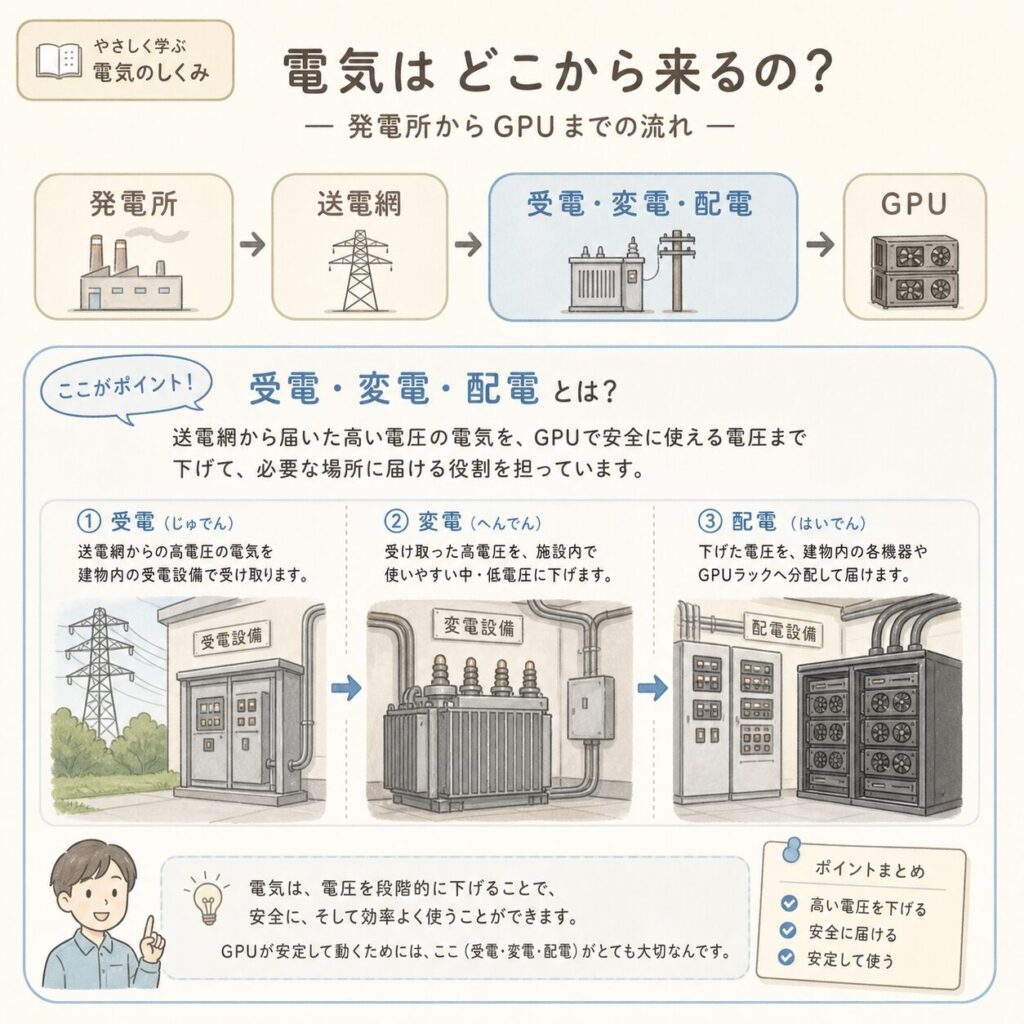

AIデータセンターの電力供給は、複雑そうに見えて、実は「太い管から細い管へ、段階的に分けていく」という1本の流れです。水道で言えば、ダム（発電所）から太い本管（送電網）を通り、家の前で細くして（変電）、各部屋の蛇口（ラック）に届ける──これと同じ構造です。
電気の場合、電圧を「高く送って、現場で下げる」のがポイントです。なぜなら、電圧が高いほど送電ロスが少ないから。だから発電所からは数十万ボルトという超高電圧で送り、データセンターの敷地で何段階も電圧を下げて、最終的にGPUが使える電圧（数百ボルト〜十数ボルト）まで落とします。

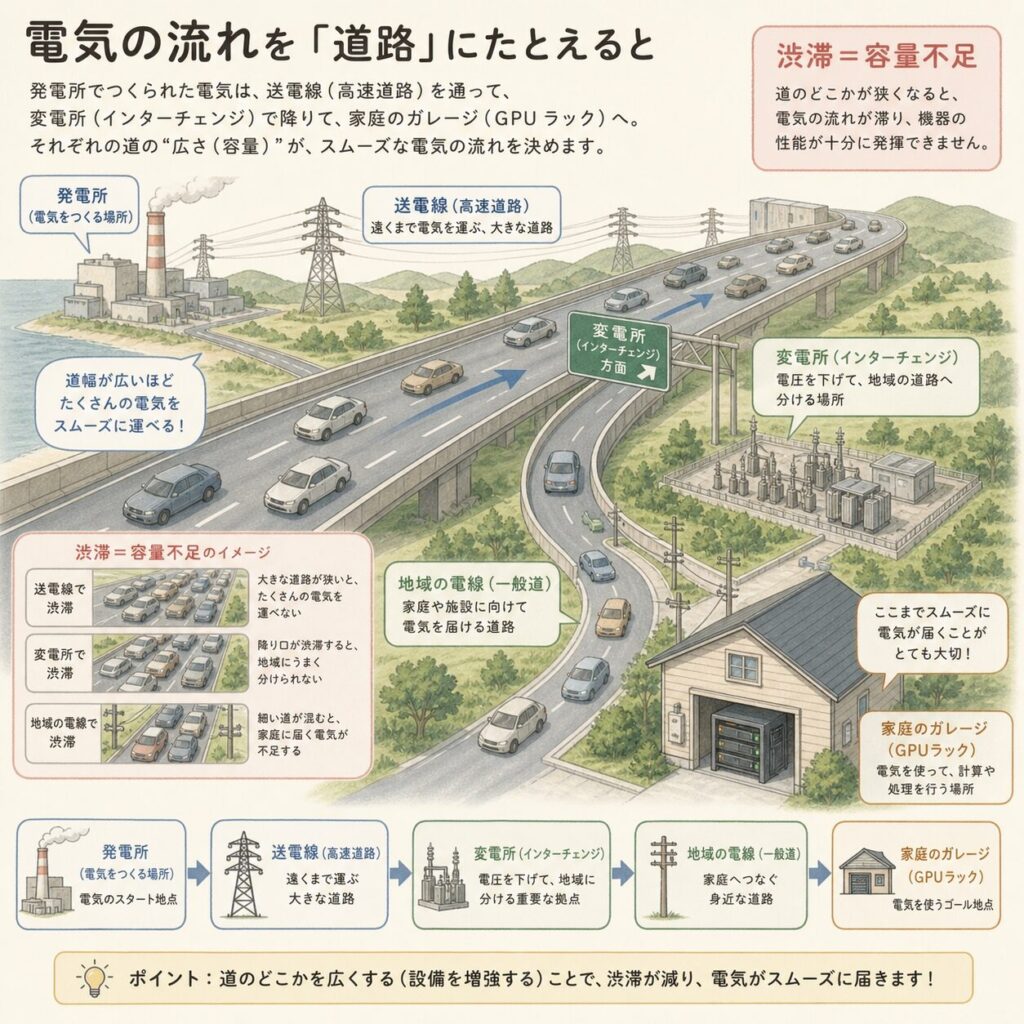

電力チェーンは「高速道路から自宅の駐車場まで」の流れに似ています。高速道路（送電網）は何千台もの車を一気に運ぶが、そのままでは家に入れない。インターチェンジ（変電所）で一般道に降り、自宅前の細い道（配電）を通って、ようやく駐車場（GPU）に車が停まる。途中のどこか1箇所でも渋滞（容量不足）すれば、車（電気）は目的地に届きません。
この記事は「電力ハブ記事」です。まず5ステップの全体像をつかみ、各ステップで「どこが詰まるか」を理解してください。個別ステップをさらに深掘りしたい方向けに、記事の最後に深掘り記事への分岐（スポーク）を用意しています。

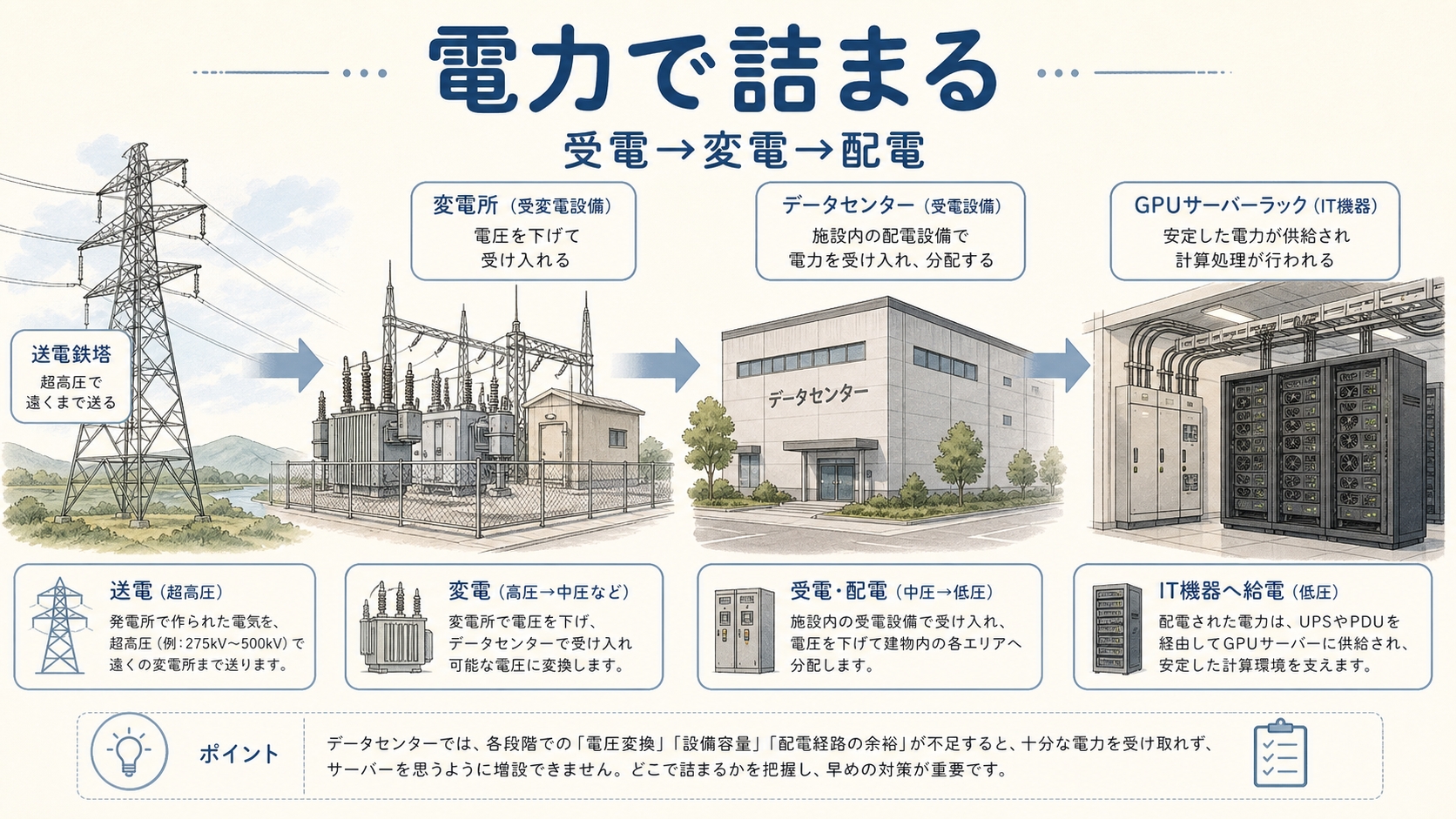

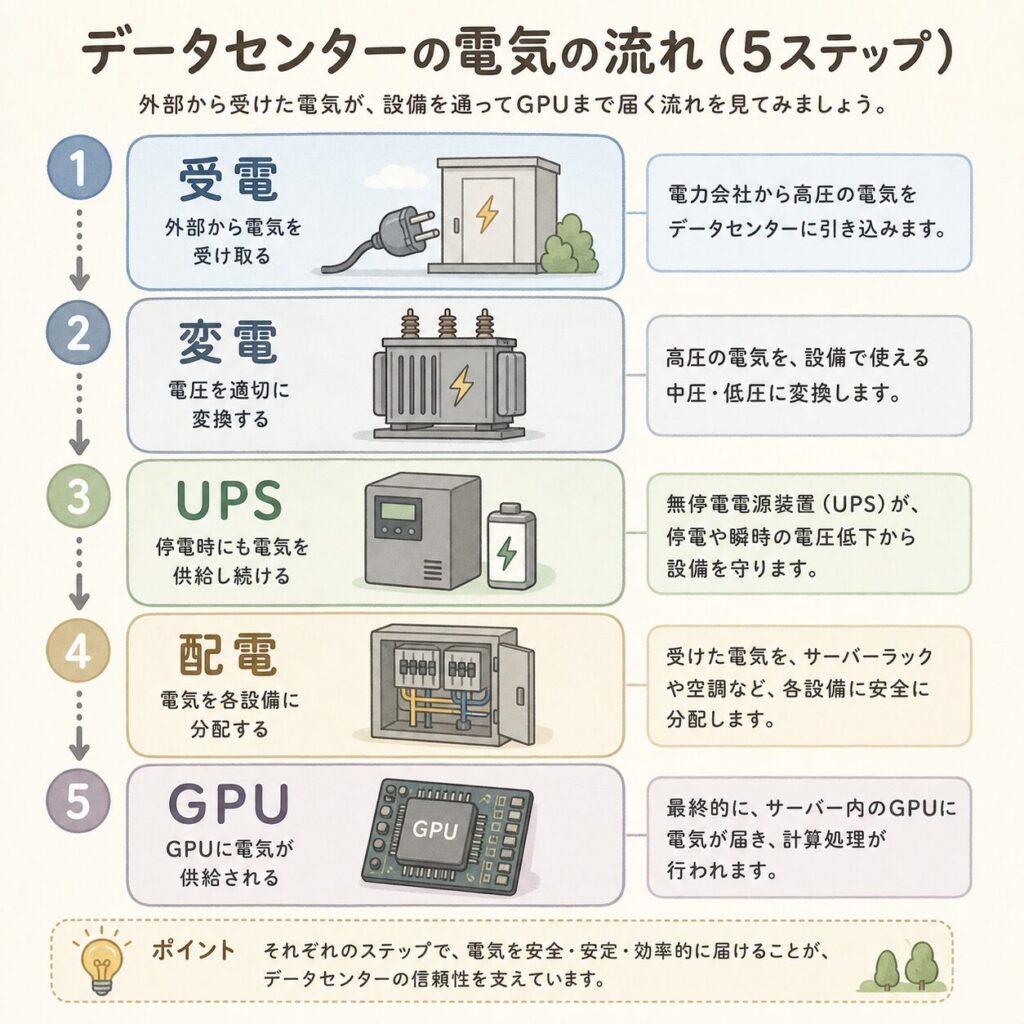

電力チェーン全体図──受電から GPU までの5ステップ

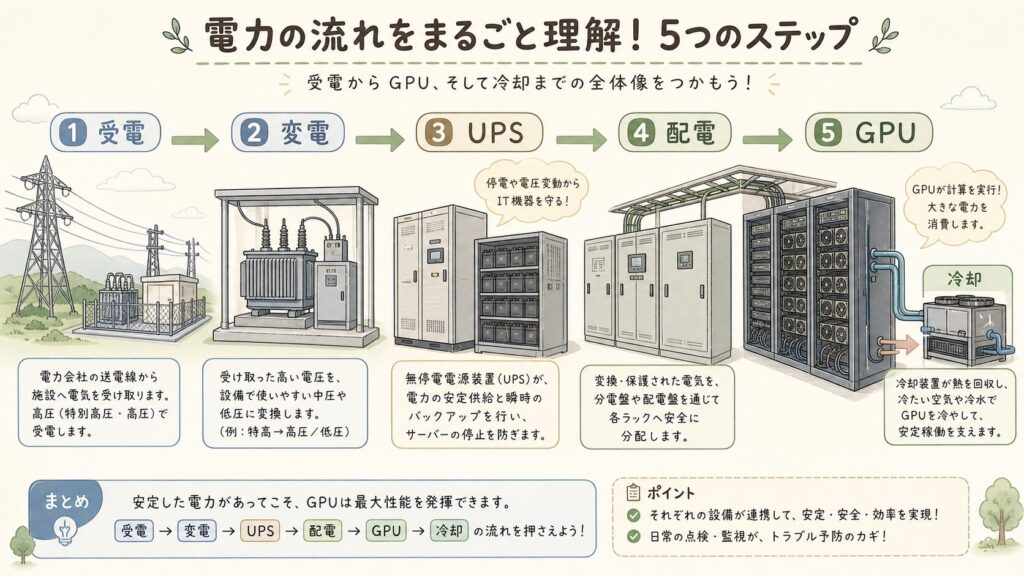

それでは、電気が発電所からGPUに届くまでの流れを1枚の図にまとめます。この図が、電力記事すべての「地図」になります。
送電網に「つなぐ権利」を確保する。ここが最大の関門。日本では最長10年待ち。
電力会社から特別高圧（数万〜数十万V）で電気を引き込む。大規模AI DCは専用変電所レベルの受電が必要。
変圧器（トランス）で電圧を段階的に下げる。特別高圧→高圧→低圧へ。受変電設備が施設内に置かれる。
停電に備えてUPS（無停電電源装置）を経由。1秒も止められないAI学習を守る。非常用発電機も待機。
PDU（電力分配ユニット）が各ラックへ電力を振り分ける。ラック1本120kW級に対応する高密度配電。
GPUサーバーが電力を消費し、AI計算を実行。消費電力の大部分は熱に変わり、冷却設備へ。
系統接続→受電→変電→UPS→配電→GPU。このどこか1つでも容量不足なら、全体が止まる。
発電所から消費地までを結ぶ「送電網全体」のこと。「系統接続」とは、新しい施設をこの送電網につなぐこと。容量が空いていなければ接続できず、送電線や変電所の増強が必要になる。
【前提】系統接続──そもそも「つなげない」という壁
🚧 GPUより先に「送電網につなぐ権利」が要る

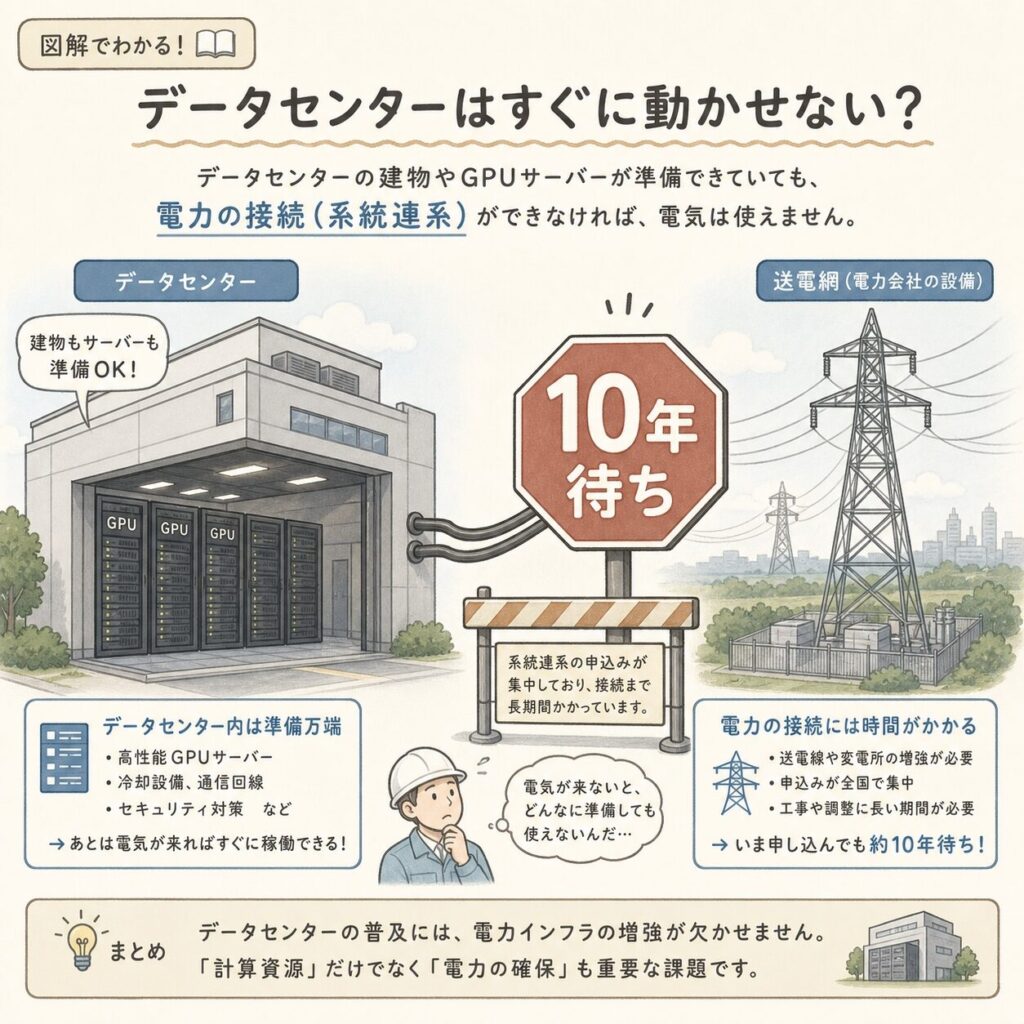

意外に思われるかもしれませんが、AIデータセンターの電力問題で最初に・最も深刻に詰まるのは「系統接続」です。これは受電のさらに前段、「そもそも送電網に新しくつないでいいか」という問題です。
数百MW（メガワット）級のAIデータセンターは、大型の工場や町ひとつ分に匹敵する電力を必要とします。これだけの電気を引き込むには、近くの送電網に「空き容量」がなければなりません。空きがなければ、送電線や変電所そのものを新しく作る必要があり、これには年単位の時間がかかります。
経済産業省の資料によれば、データセンターが集中する千葉県印西・白井エリアでは「供給可能量を超える申込みが集中」しており、系統接続に時間がかかって事業計画に影響が出ています（出典：経済産業省 系統設計WG資料）。新規接続に最長10年以上かかるケースも報告されています。
出典：DC最大需要電力は 電力広域的運営推進機関の見通しを基にした業界報道（2025年度47万kW→2034年度616万kW）を参考に構成
「AI DCの電力問題＝GPUや発電量が足りない」と思われがちですが、現実の最大のボトルネックは「送電網につなげない」系統接続の問題です。発電する電気はあっても、それをDCまで運ぶ”道路”が足りない。だから今、立地選びは「土地の安さ」より「系統に空きがあるか」で決まる時代になっています。これが、北海道・九州など地方へのDC分散が進む大きな理由です。
STEP1：受電──「特別高圧」で巨大な電力を引き込む
⚡ 一般家庭の数万倍──桁違いの電力を受け取る入口
系統接続の権利が確保できたら、いよいよ電気を施設に引き込みます。これが「受電」です。AIデータセンターのような大電力施設は、「特別高圧（特高）」と呼ばれる超高電圧で電気を受け取ります。

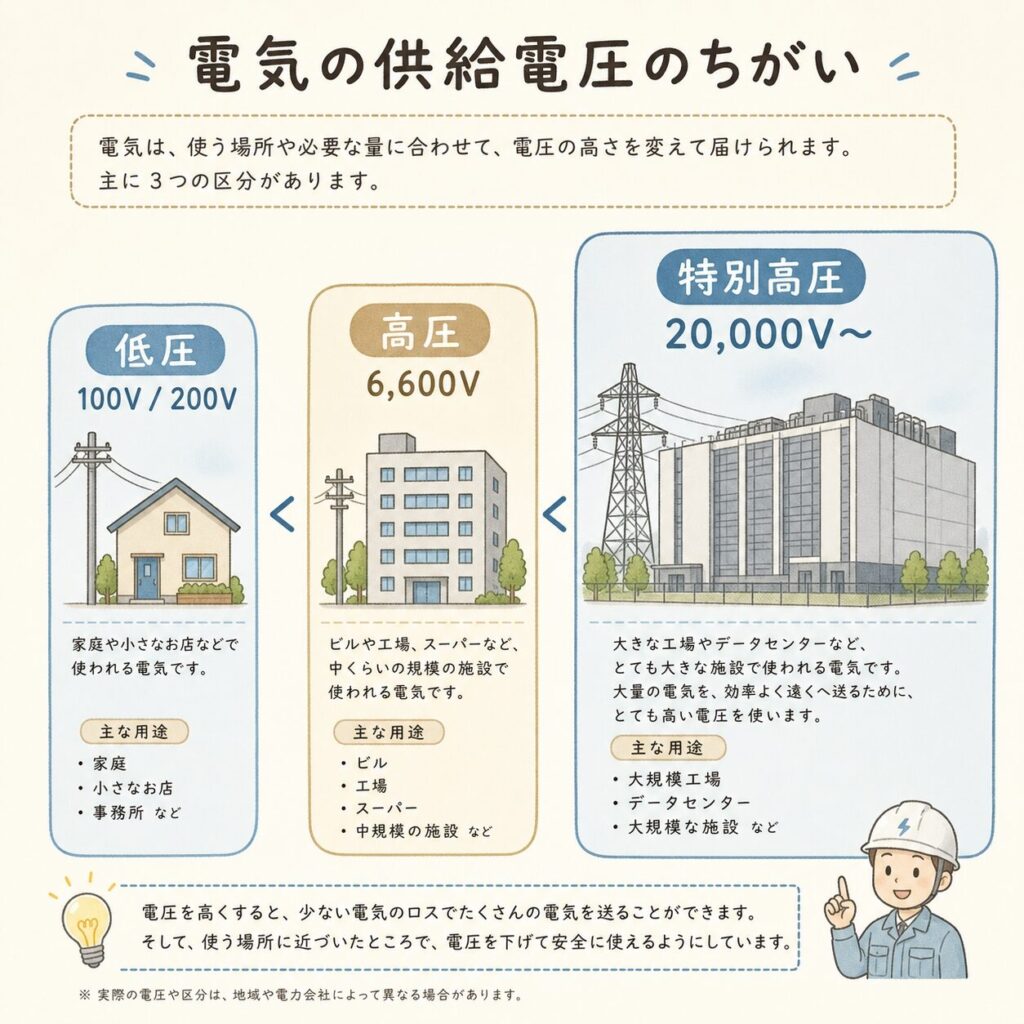

契約電力が2,000kW以上、受電電圧が20,000V（20kV）以上の電力区分のこと。一般家庭は「低圧（100V/200V）」、中小ビルは「高圧（6,600V）」だが、大規模DCはさらに上の「特別高圧」で受電する。特高を扱える変電所は限られるため、立地の制約にもなる（出典：クラウドWatch）。
| 電力区分 | 電圧の目安 | 主な使用先 |
|---|---|---|
| 低圧 | 100V / 200V | 一般家庭・小規模店舗 |
| 高圧 | 6,600V | 中規模ビル・工場・小規模DC |
| 特別高圧 | 20,000V〜 | 大規模AIデータセンター・大工場 |
一般家庭が「家庭用の細い水道管」で水を引いているとすれば、特別高圧の受電は「町全体に水を配るための太い基幹水道管を、自分の敷地に直接引き込む」ようなもの。これだけ太い管を引くには、近くに十分な水源（変電所）と、引き込む工事の許可（系統接続）が必要になります。
ここで重要なのは、特高を扱える変電所はどこにでもあるわけではないという点です。供給量にも限りがあるため、申請してもすぐに枠が確保できるとは限りません。これが「受電点での詰まり」であり、立地が制限される直接の原因になります。
STEP2・3：変電とUPS──「電圧を下げ」「1秒も止めない」
🔧 STEP2 変電：特別高圧を段階的に下げていく
受電した特別高圧の電気は、そのままではGPUに使えません。変圧器（トランス）で電圧を段階的に下げていきます。これが「変電」です。施設内に置かれる「受変電設備」がこの役割を担います。
特別高圧（数万V）→ 高圧（6,600V）→ 低圧（数百V）と、まるで階段を降りるように電圧を落とし、最終的にサーバーが使える電圧まで整えます。大規模AI DCでは、この受変電設備が専用変電所レベルの規模になります。
電力会社から受け取った高い電圧を、施設内で使える電圧に変換する設備一式。変圧器・遮断器・保護装置などで構成される。従来DCより桁違いに大きい電力を扱うため、AI DCでは設備の大型化・冗長化が必須になる。

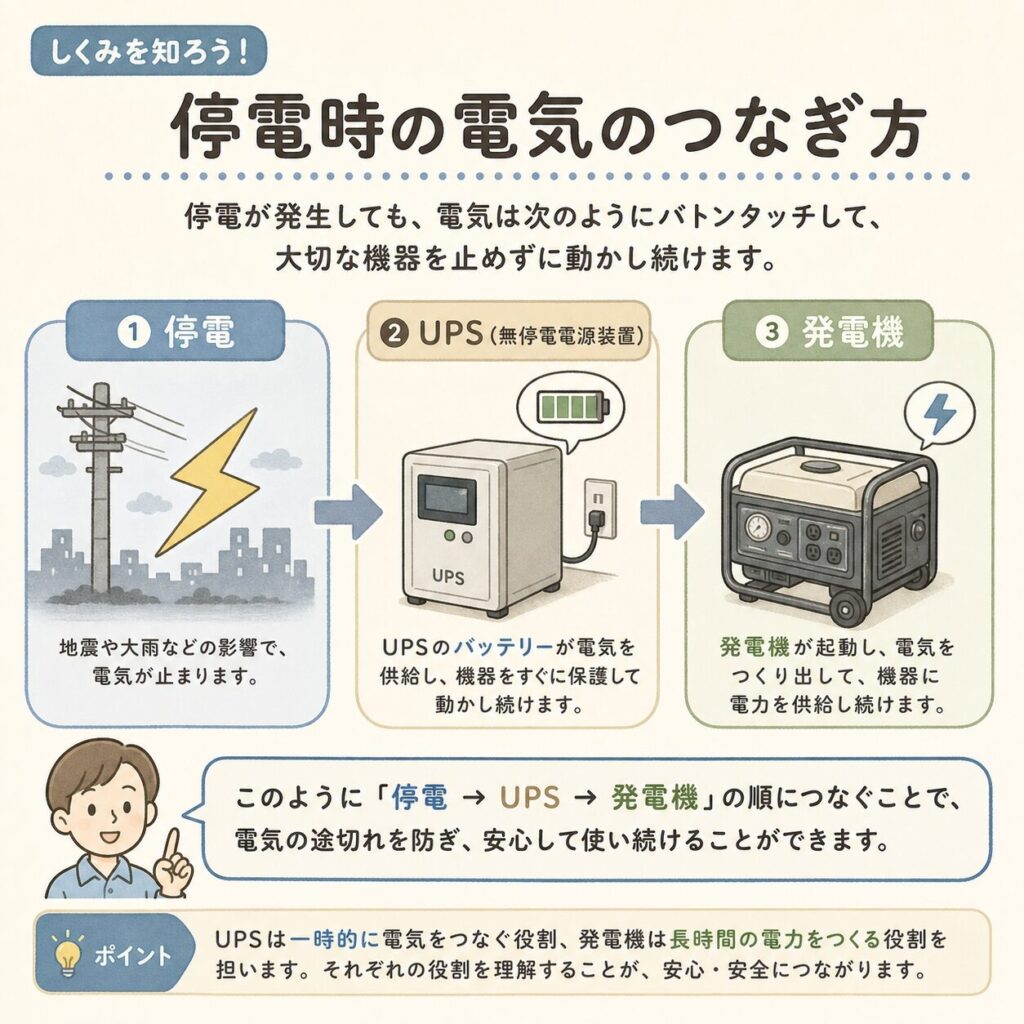

🔋 STEP3 UPS：停電でも「1秒も止めない」ための保険
電圧を下げた電気は、次にUPS（無停電電源装置）を経由します。これは停電が起きた瞬間にバッテリーから電力を供給し、システムを止めないための装置です。
AIの学習（トレーニング）は、数週間〜数ヶ月かけて連続で計算を続けます。途中で電源が一瞬でも切れれば、それまでの計算が水の泡になりかねません。数億円分のGPUが動かしてきた計算が、一瞬の停電で消える──これを防ぐのがUPSの役割です。
無停電電源装置。停電の瞬間にバッテリーから電力を供給し、非常用発電機が立ち上がるまでの数十秒〜数分を「つなぐ」装置。電力変換時にロスが発生するため、このロスがデータセンターの電力効率（PUE）にも影響する。
UPSや変圧器では、電気を変換するたびに少しずつロス（熱）が発生します。このロスが施設全体の電力効率（PUE）を押し上げる要因の1つです。高効率UPSの採用や、直流給電（DC給電）への移行が、効率改善のカギになっています。
STEP4・5：配電とラック──「120kWの蛇口」をどう作るか

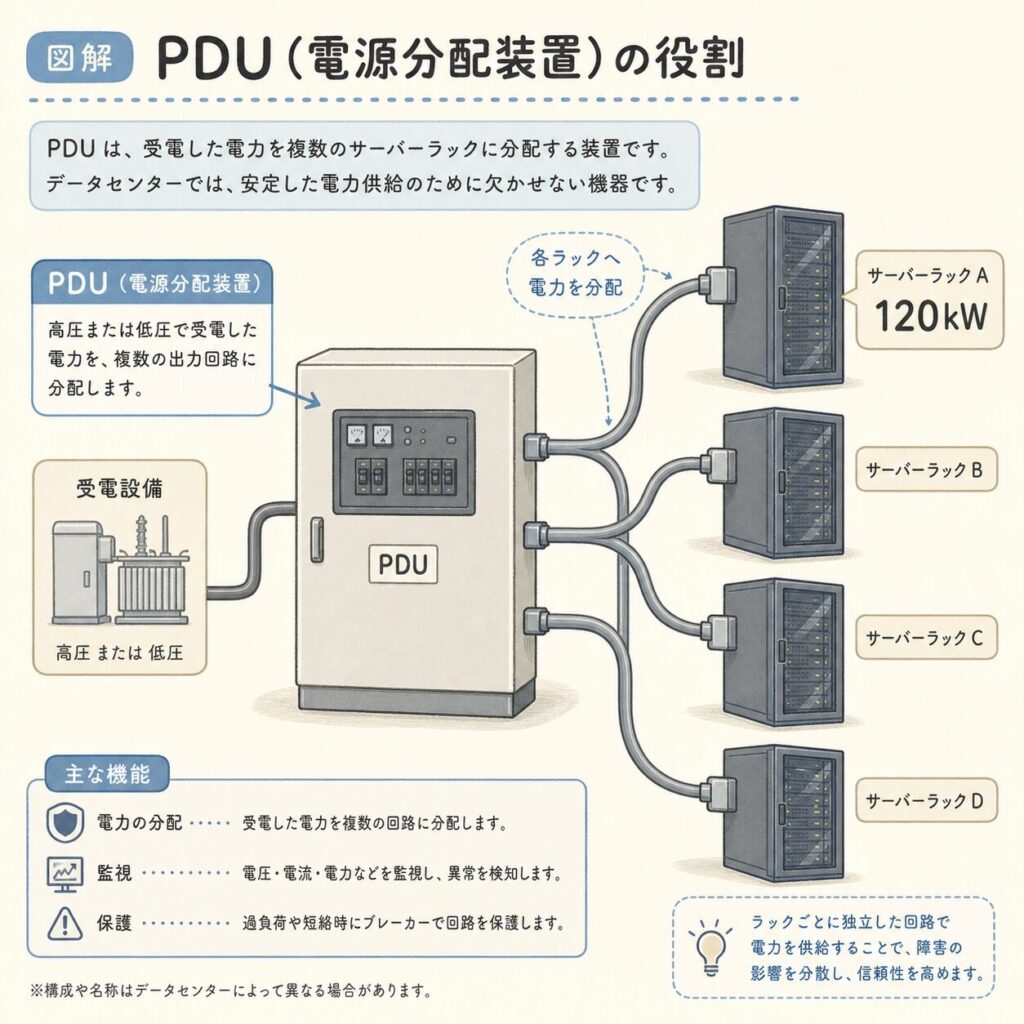

📦 STEP4 配電（PDU）：各ラックへ電力を振り分ける
UPSを通った電気は、PDU（電力分配ユニット）によって各サーバーラックへ振り分けられます。これが「配電」です。水道で言えば、各部屋の蛇口に水を分ける最後の分岐点です。
ここがAI時代に大きく変わった部分です。従来のデータセンターでは、ラック1本あたりの電力は5〜10kW程度でした。ところがGPUラックは50〜120kW、次世代では600kW超に達します。同じ「ラックに電気を配る」でも、扱う電力が10倍以上に跳ね上がったのです。
電力分配ユニット。UPSから受けた電力を、各サーバーラックに適切に振り分ける「配電盤」のような装置。AI DCではラックあたりの電力が激増したため、高密度・高容量に対応したPDUが必要になっている（参考：Introl）。
🖥️ STEP5 ラック・GPU：電気を「計算」と「熱」に変える終点
最後に、PDUから届いた電気はGPUサーバーで消費され、AIの計算に使われます。ここが電力チェーンの「終点」です。

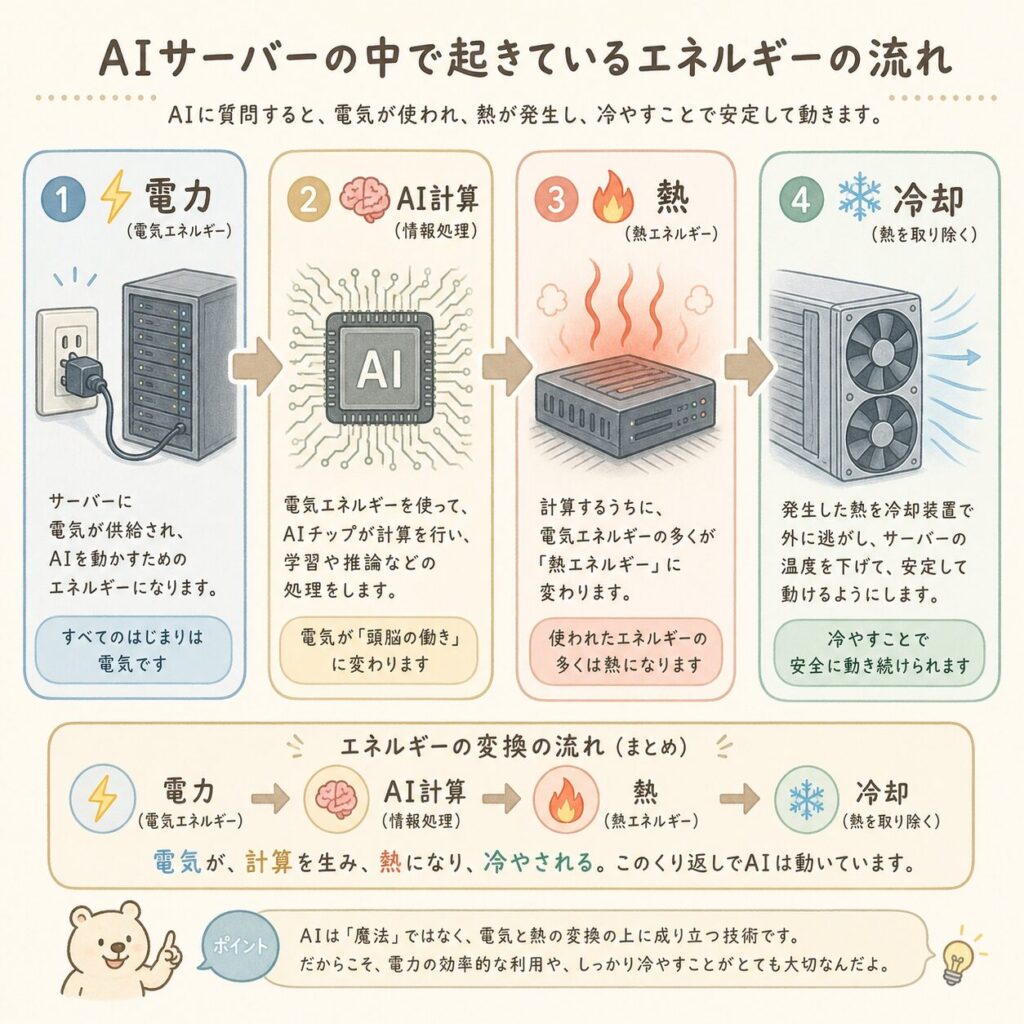

そして重要なのが、GPUが消費した電力の大部分は「熱」に変わるという物理法則です。ラック1本で120kWを消費するということは、電気ストーブ120台分の熱が出続けるということ。だから電力チェーンの終点は、そのまま冷却設備の起点につながります。「電力」と「冷却」は、コインの裏表なのです。
電力の”終点”は冷却の”起点”｜AIデータセンターの排熱の全体像 →
電力チェーンで消費された電気がどう熱になり、どう冷やされるか。電力と表裏一体の冷却の全体像はこちら。
「電力で詰まる」5つのボトルネック──どこが弱いと止まるのか
ここまでの5ステップを踏まえると、「電力で詰まる」の正体が見えてきます。電力チェーンは鎖（チェーン）のようにつながっており、最も弱い1箇所が全体の能力を決めてしまう──これを「律速段階」と呼びます。詰まりやすい5つのポイントを整理しましょう。
| 詰まる場所 | 何が起きるか | 深刻度 |
|---|---|---|
| ① 系統接続 | 送電網に空きがなく、接続自体ができない。最長10年待ち。 | 最大 |
| ② 受電（特高枠） | 特高を扱える変電所が近くになく、立地が制限される。 | 大 |
| ③ 受変電設備 | 変圧器の納期長期化。設備が間に合わず稼働が遅れる。 | 中 |
| ④ 配電・床耐荷重 | 120kWラックに配電・床が耐えられず、既存DCを使えない。 | 中 |
| ⑤ 冷却（排熱） | 電力を消費しても発熱を冷やせず、GPUが熱で停止する。 | 中 |
5つのボトルネックのうち、最も深刻なのは入口の①系統接続と②受電です。設備（③④）や冷却（⑤）はお金と時間で解決できますが、系統接続は電力会社・送電網の都合に依存するため、事業者の努力だけでは突破できません。だから「電力で詰まる」の本質は、技術問題ではなくインフラ・制度の問題なのです。

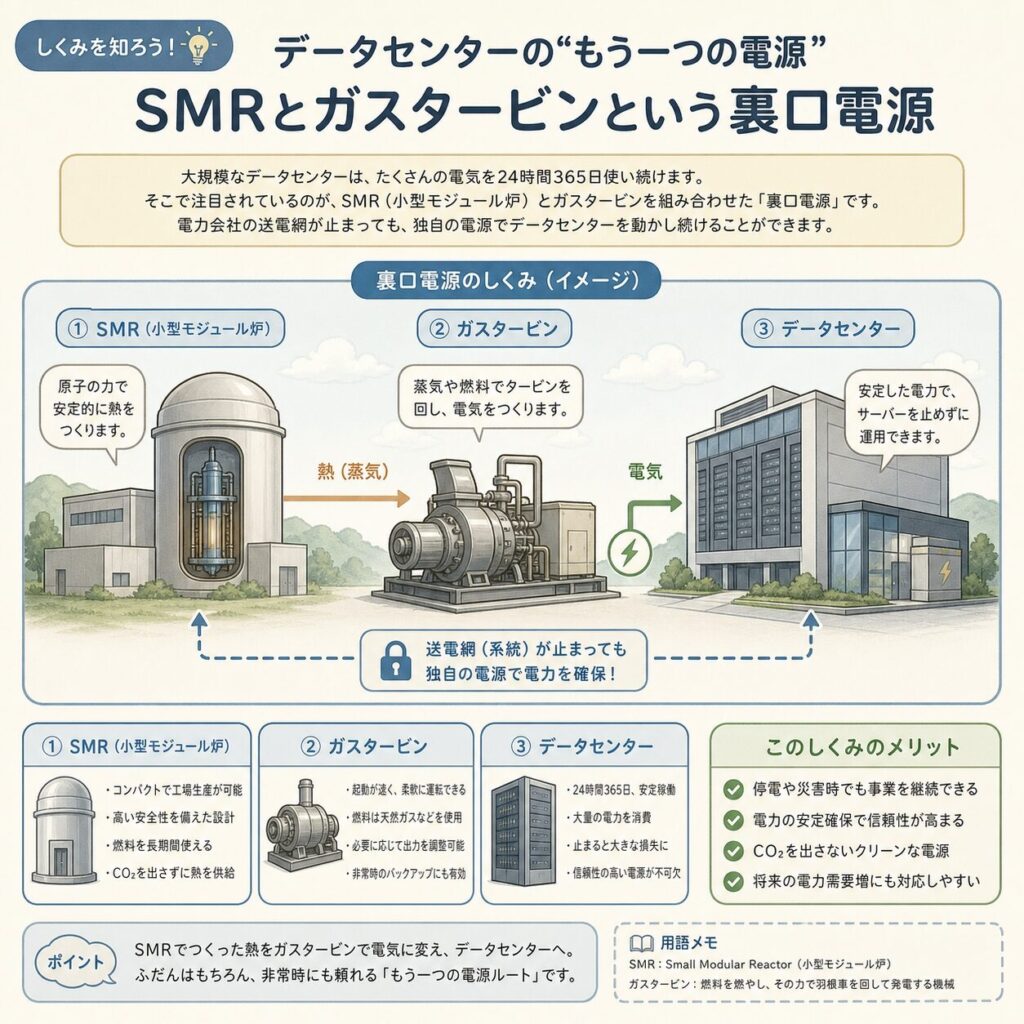

🛢️ 解決策の最前線：オンサイト発電という「裏口」
系統接続が詰まるなら、送電網に頼らず、敷地内で自前で発電するという発想が出てきます。これが「オンサイト発電」です。
ガスタービン発電、燃料電池、そして近年特に注目されているのがSMR（小型モジュール原子炉）です。MicrosoftやGoogle、Amazonといったハイパースケーラーが、SMRや原子力をオンサイト電源として確保する動きを加速させています（参考：Introl）。系統という「正面玄関」が混雑しているなら、自前発電という「裏口」を作る──これがAI電力危機への現実的な対応策の1つになっています。
小型モジュール原子炉。従来の大型原発より小さく、工場で量産して現地で組み立てる方式の原子炉。出力が安定しCO2を出さないため、24時間稼働するAI DCの電源として注目されている。ただし実用化・規制対応はまだ発展途上。

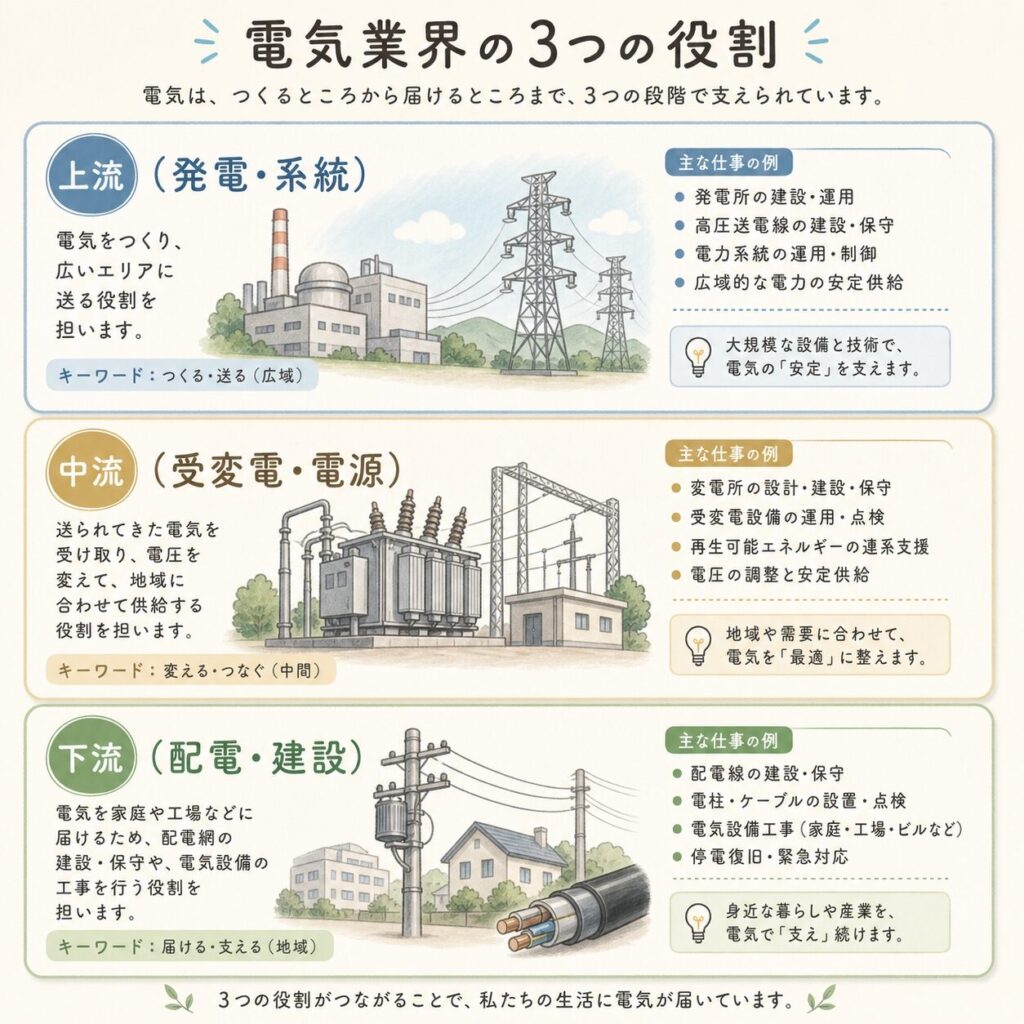

電力チェーンに関わる企業──3層で整理する
電力チェーンの各ステップには、それぞれ専門の企業が関わっています。「AI関連＝GPU・半導体」と思われがちですが、電気を”届ける”側にも巨大な産業が広がっています。投資・キャリアの視点から、3層に整理しました。
上流：発電・系統
- 電力各社（東電HD 9501、中部電 9502 等）：系統運用
- 日立製作所（6501）：送変電・系統機器
- SMR関連（米 NuScale 等）：オンサイト発電
中流：受変電・電源設備
- 富士電機（6504）：UPS・受変電・パワー半導体
- 三菱電機（6503）：変圧器・受変電設備
- 日東工業（6651）：配電盤・分電盤
下流：配電・DC建設・運用
- NTTファシリティーズ（NTT傘下）：DC電力設計
- 大成建設（1801）等：DC建設
- 送電ケーブル（フジクラ 5803、古河電工 5801）
上記は「電力チェーンのどこに、どんなプレイヤーがいるか」を構造的に示したものであり、特定銘柄の推奨ではありません。電力需要が2034年度に13倍規模へ拡大する見通しは、受変電・配電・送電設備の各社に構造的な需要を生みます。「GPU銘柄」の裏側に、電気を届けるサプライチェーン全体が広がっている──この視点を持つことが重要です。投資判断はご自身の責任でお願いします。
あなたにとっての意味──投資家・学生・技術者の視点
AI投資のボトルネックは、GPUから「電力」へ移りつつあります。系統接続の制約が深刻化するほど、受変電設備（富士電機 6504、三菱電機 6503）、配電盤（日東工業 6651）、送電ケーブル（フジクラ 5803、古河電工 5801）、DC建設・電力設計への需要が構造的に増えます。さらにオンサイト発電（SMR・ガスタービン・燃料電池）は次の大きなテーマです。「どこで電力が詰まっているか」を地図で理解すれば、次に伸びる領域が見えてきます。
「AI＝情報系」という思い込みを壊す最も強い根拠が、この電力問題です。受電・変電・配電・系統運用には、電気工学（電力システム・受変電）・パワーエレクトロニクス・建築設備の知識が直結します。電気主任技術者・エネルギー管理士といった資格は、AI DC業界で引く手あまた。電力インフラを設計・運用できる人材こそ、AI時代に最も不足しています。
受変電設備の設計、高密度配電（PDU）の構築、UPS・発電機の運用、系統連系の設計──これらはソフトウェアエンジニアには担えない、物理インフラの実務です。GPUラックが120kW・600kWへと高密度化するほど、配電と床耐荷重の要件も激変します。「チップの中身」ではなく「電気をどう届けるか」を扱えるあなたの専門性が、AIインフラの最前線で求められています。
よくある誤解を整理する
| ❌ よくある誤解 | ✅ 実際はこう |
|---|---|
| 「電力不足＝発電量が足りない」 | 最大の問題は発電量より「送電網につなげない」系統接続。電気はあっても運ぶ道路が足りない。 |
| 「GPUを買えばすぐ動かせる」 | GPUがあっても、受電→変電→配電が整わなければ動かない。電力インフラの整備が律速になる。 |
| 「既存DCにGPUを入れればAI対応できる」 | ラック電力が10倍以上違うため、受変電・配電・床耐荷重から作り直しが必要。多くは新築が現実的。 |
| 「電力問題はソフトで解決する」 | 電力チェーンは変圧器・送電線・配電盤というきわめて物理的なインフラ。ソフトだけでは解決しない。 |
| 「電力と冷却は別の話」 | 消費電力の大部分は熱に変わる。電力の終点は冷却の起点であり、両者は表裏一体。 |
まとめ：電力チェーンの全体像
① 電力チェーンは5ステップ：系統接続（前提）→ 受電 → 変電 → UPS → 配電 → ラック。発電所からGPUまで段階的に電圧を下げて届ける。
② 最大のボトルネックは入口：系統接続と受電。印西エリアでは新規接続に最長10年以上。事業者の努力だけでは突破できないインフラの問題。
③ 受電は特別高圧：大規模AI DCは20,000V以上で受電。特高を扱える変電所が立地を制限する。
④ UPSが計算を守る：1秒の停電で数週間の学習が消える。UPS→非常用発電機のリレーで電源を維持。
⑤ 配電が10倍に：ラック電力が5〜10kW→50〜120kW（次世代600kW）へ激増。高密度PDUが必須。
⑥ 電力の終点は冷却の起点：消費電力の大部分は熱に変わる。電力と冷却は表裏一体。
⑦ オンサイト発電が次の一手：系統が詰まるなら自前発電。SMR・ガスタービンが注目される。
結局こういうことです。AIデータセンターが「電力で詰まる」とは、受電→変電→配電という電力チェーンのどこか1箇所でも容量が足りないと、全体が動かないという構造の問題です。そして最も詰まりやすいのは、技術ではなくインフラ──「送電網につなぐ権利」がある入口です。GPUの性能がどれだけ上がっても、その電気を届ける道路がなければAIは動きません。電力チェーンを理解することは、AIインフラの”血管”を理解することなのです。
