クーリングタワーは屋内にも設置できますか？

開放式冷却塔は外気との接触が必要なため、通常は屋外（屋上や敷地内）に設置されます。密閉式やドライクーラーは排熱さえ確保できれば屋内設置も技術的には可能ですが、熱の逃げ場を確保するための吸排気ダクトが必要です。データセンターでは一般的に屋上または建物外に設置されます。

冷却塔の水は飲料水を使っているのですか？

多くのデータセンターでは上水道（飲料水相当）が使われていますが、一部の事業者は再生水（処理済み下水）や非飲料水源の活用を進めています。Googleはアリゾナ州メサの施設で非飲料水源を使用しています。水源の選択は立地・規制・コストのバランスで決まり、AIデータセンターの立地選定において「水源の質と量」は重要な判断基準の1つです。

北海道のデータセンターにも冷却塔は必要ですか？

冷涼な気候の北海道では、冬季は外気だけで冷却できる（フリークーリング）ため、冷却塔の稼働を大幅に減らせます。NTTファシリティーズが検証している「夏は冷却塔・冬はドライクーラー」のハイブリッド運用はこの考え方に基づいています。年間を通じた水消費量を大幅に削減でき、PUEとWUEの両方を改善できる──これが北海道がDC立地として注目される理由の1つです。

冷却塔（クーリングタワー）とは？仕組みと構造を図解｜開放式・密閉式の違いとデータセンターの水

「クーリングタワー」「冷却塔」──データセンターの冷却記事を読んでいると、最後に必ず出てくるこの設備。でも、こんなふうに感じていませんか？

前回の記事（CDU（冷却液分配ユニット）とは？）で、CDUが「サーバー側と施設側の冷却液を熱交換する心臓部」であることを解説しました。しかしCDUで熱を受け取った施設冷水は、その先どこへ行くのか？──答えが「クーリングタワー」です。この記事は、液冷システムの「最後のピース」を埋める回です。

クーリングタワーとは？──「水の蒸発」で熱を逃がす装置
1. 気化熱の原理──「打ち水」と同じ仕組み
クーリングタワーの構造──部品の名前と、水と空気の流れ
1. 向流形と直交流形の違い
冷却塔の3タイプ──開放式・密閉式・ドライクーラー
1. 「水をどう使うか」で3つに分かれる
液冷システム全体における冷却塔の位置──排熱経路の全体フロー
1. GPUの熱は最終的にどこへ行くのか？
なぜ「水が消える」のか──AIデータセンターの用水問題の構造
1. 蒸発＋濃縮＋ブローダウン──水が「3つの出口」から消える
2. 数字で見る「水の消費量」
WUEとの関係──PUEと水消費の「トレードオフ」を超えられるか
1. WUE（Water Usage Effectiveness）──冷却の「水代」を測る
2. Microsoftの「ゼロ水蒸発」データセンター設計
あなたにとっての意味──投資家・技術者の視点
よくある誤解を整理する
まとめ：クーリングタワーの全体像
よくある質問（FAQ）
1. 次に読むべき記事
2. テーマ別に、もっと深く学ぶ

クーリングタワーとは？──「水の蒸発」で熱を逃がす装置

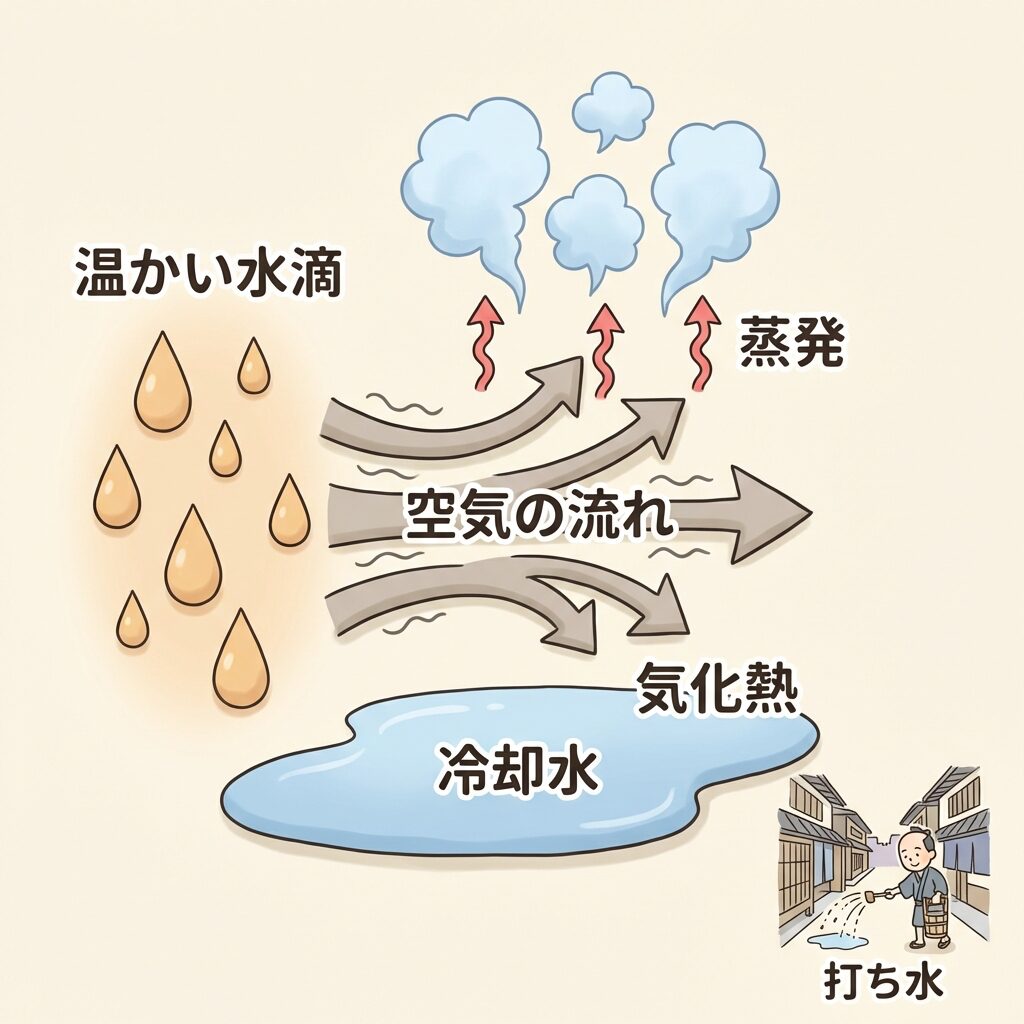

気化熱の原理──「打ち水」と同じ仕組み

クーリングタワー（冷却塔）とは、温められた冷却水に外気を当て、水の一部を蒸発させることで残りの水を冷やす装置です。水が液体から気体（水蒸気）に変わるとき、周囲から熱エネルギーを奪います。これが「気化熱（潜熱）」と呼ばれる物理現象です（出典：空研工業）。

ここで注目すべきは、蒸発した水は空気中に消えてしまうということです。冷却塔の蒸発量は循環水量の約1〜2%とされていますが（出典：空研工業）、大規模AIデータセンターでは24時間365日稼働するため、年間で億リットル単位の水が蒸発することになります。

クーリングタワーの構造──部品の名前と、水と空気の流れ

「クーリングタワー」と調べる方の多くは、ビルの屋上にある箱形の設備の仕組みを知りたい方です。データセンター用も、ビルの空調用も、基本の作りは同じです。いちばん多い開放式・向流形を例に、上から順に部品を見ていきます。

部品	役割
送風機（ファン）	塔の上で回り、空気を下から上へ吸い出す。蒸発した水分と熱を外へ出す
エリミネータ	風に乗って飛んでいく小さな水滴を受け止め、外への飛散を減らす
散水装置（散水管・上部水槽）	冷凍機やCDUから戻った温かい冷却水を、充填材の上にまんべんなくまく
充填材（熱交換部）	水を薄く広げて流し、空気と触れる面積を大きくする。ここで一部の水が蒸発する
ルーバ（空気の入口）	塔の横から外気を取り入れる
下部水槽	冷えた水をためる。ここから冷凍機やCDUへ送り返す
補給水（ボールタップ）	蒸発や飛散で減った分の水を足す。水位が下がると浮き玉が下がって弁が開く、トイレのタンクと同じ仕組み

向流形と直交流形の違い

形	空気の当て方	見分け方の目安
向流形（カウンターフロー）	上から落ちる水に、下から空気を当てる	丸形の塔に多い
直交流形（クロスフロー）	上から落ちる水に、横（直角の方向）から空気を当てる	角形の塔に多い

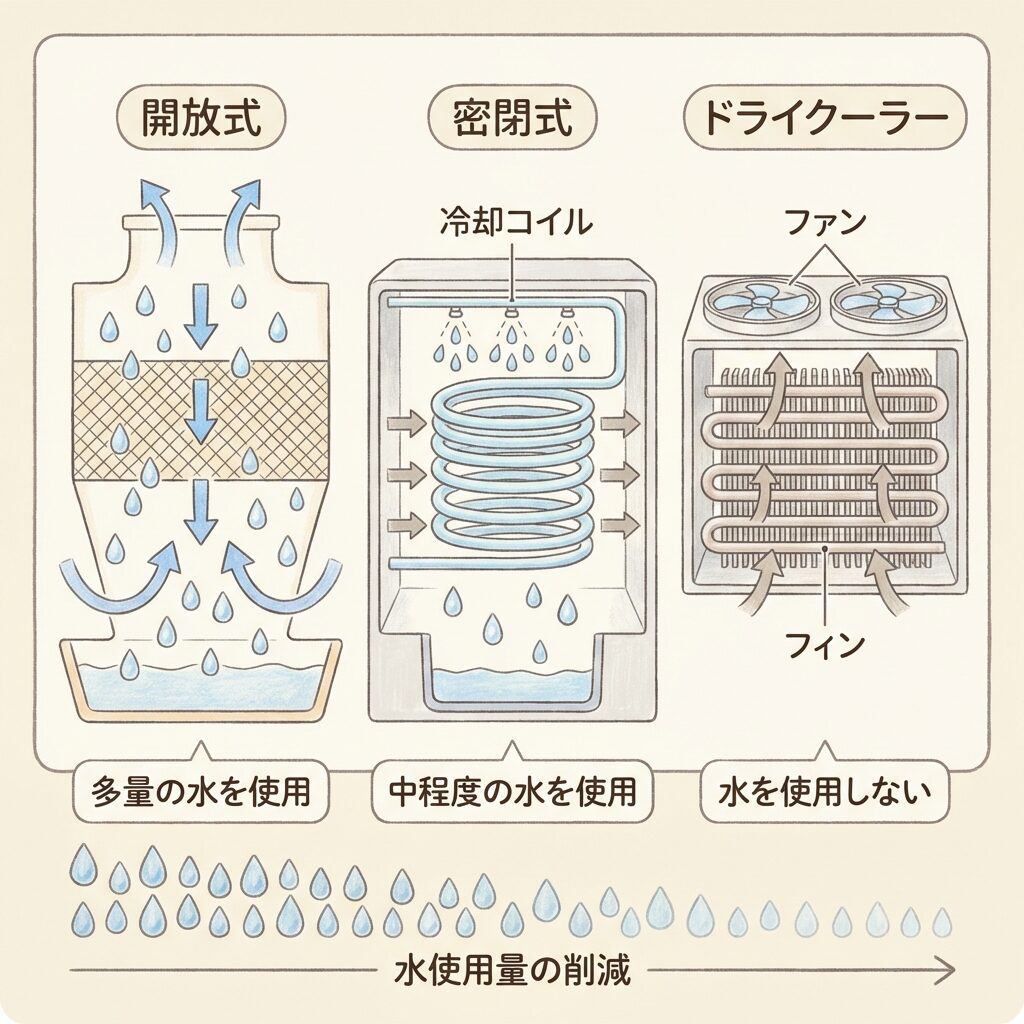

冷却塔の3タイプ──開放式・密閉式・ドライクーラー

「水をどう使うか」で3つに分かれる

冷却塔（およびその代替技術）は、冷却水と外気の接触方法によって大きく3タイプに分類されます。それぞれ冷却効率・水消費量・コスト・メンテナンス性が異なります（出典：セールスエンジ、出典：CT-Pedia）。

比較項目	開放式	密閉式	ドライクーラー
水との接触	冷却水が直接外気に触れる	冷却水は密閉配管内	水を使わない
冷却効率	最高	中程度	低い
水消費量	最大	中程度	ゼロ
水質汚染リスク	高い	低い	なし
設備コスト	安い	中程度	高い
DC採用例	従来型DC（多数）	高品質管理が必要なDC	MS「ゼロ水蒸発」DC

この続きと一緒に読まれている記事

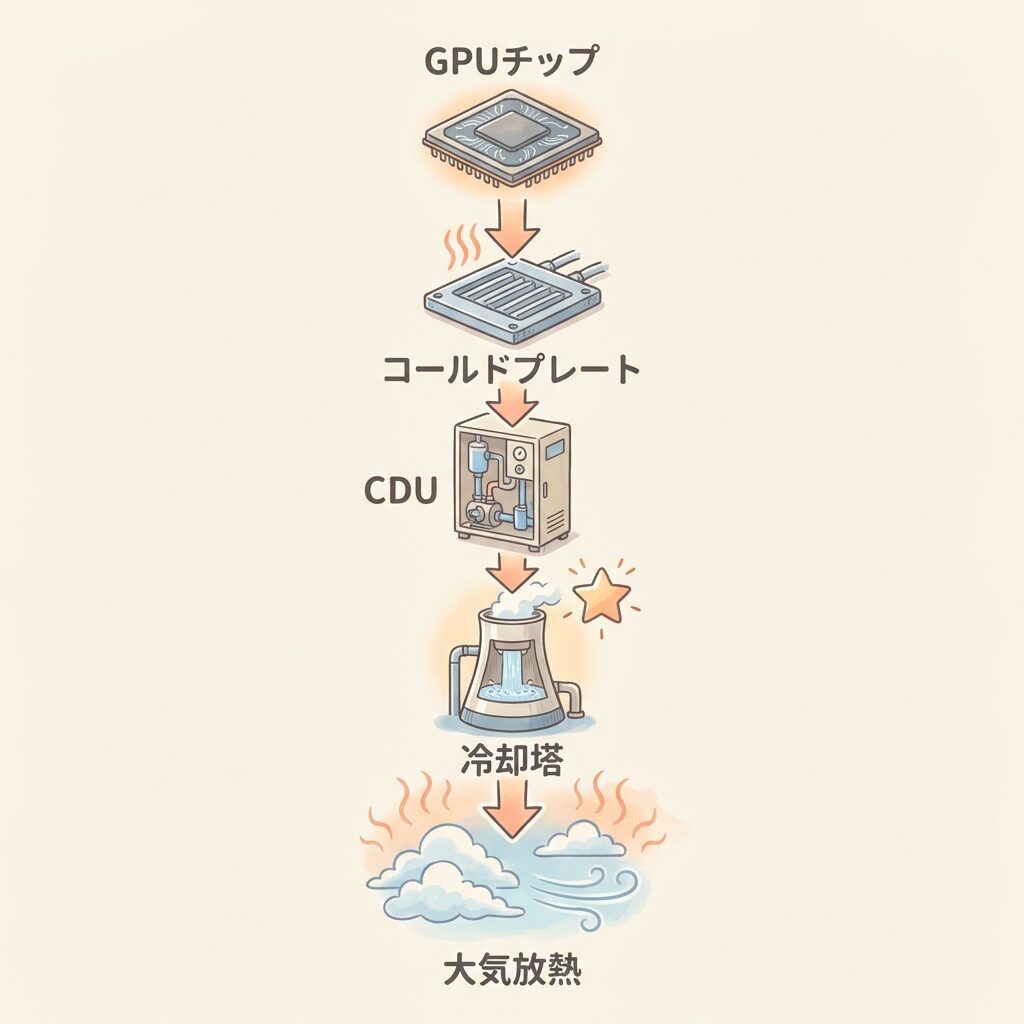

液冷システム全体における冷却塔の位置──排熱経路の全体フロー

GPUの熱は最終的にどこへ行くのか？

AIデータセンターの排熱経路を「GPUチップから大気まで」の一気通貫フローで見てみましょう。冷却塔は、この流れの「最後のゲート」に位置しています。

なぜ「水が消える」のか──AIデータセンターの用水問題の構造

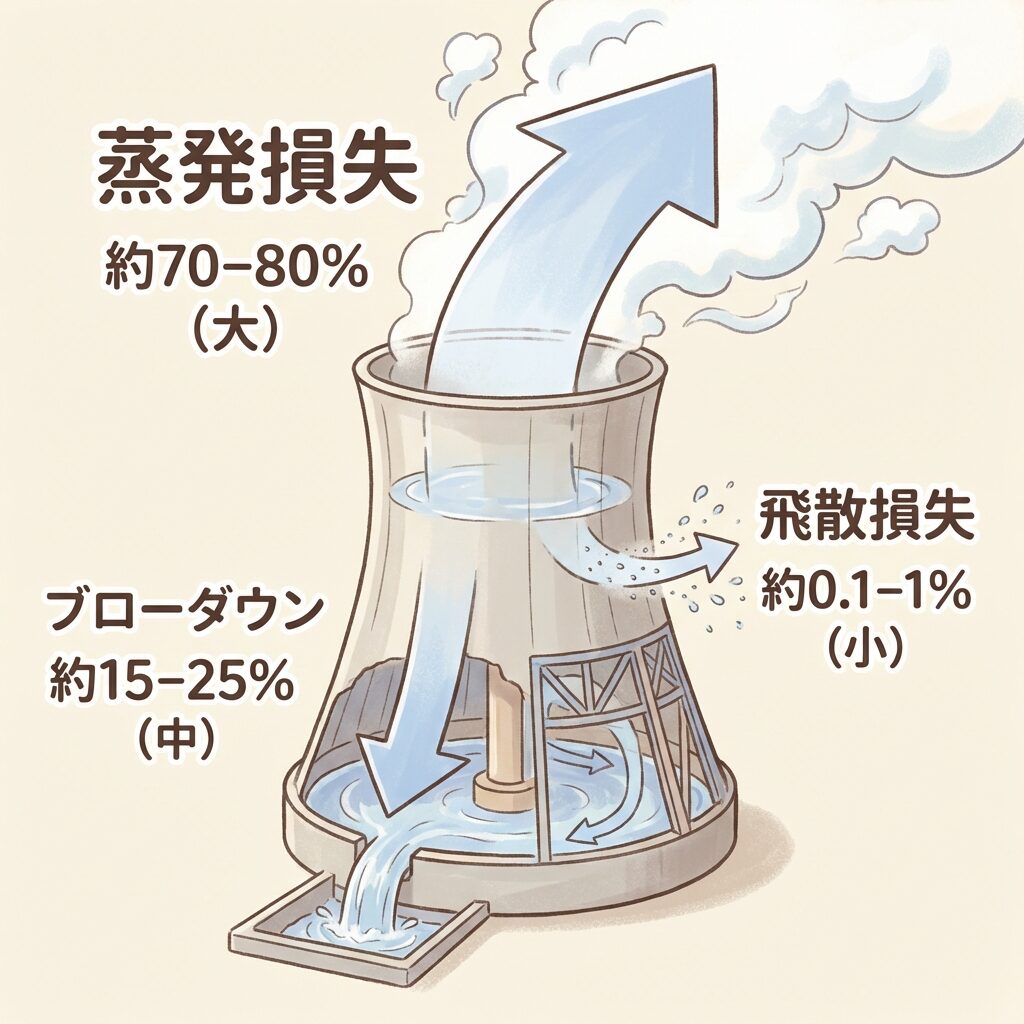

蒸発＋濃縮＋ブローダウン──水が「3つの出口」から消える

冷却塔で水が消える原因は「蒸発」だけではありません。実は3つの経路で水が失われています。

数字で見る「水の消費量」

出典：Google水使用量は AA、Microsoft予測は NYT、AirTrunkはロイター

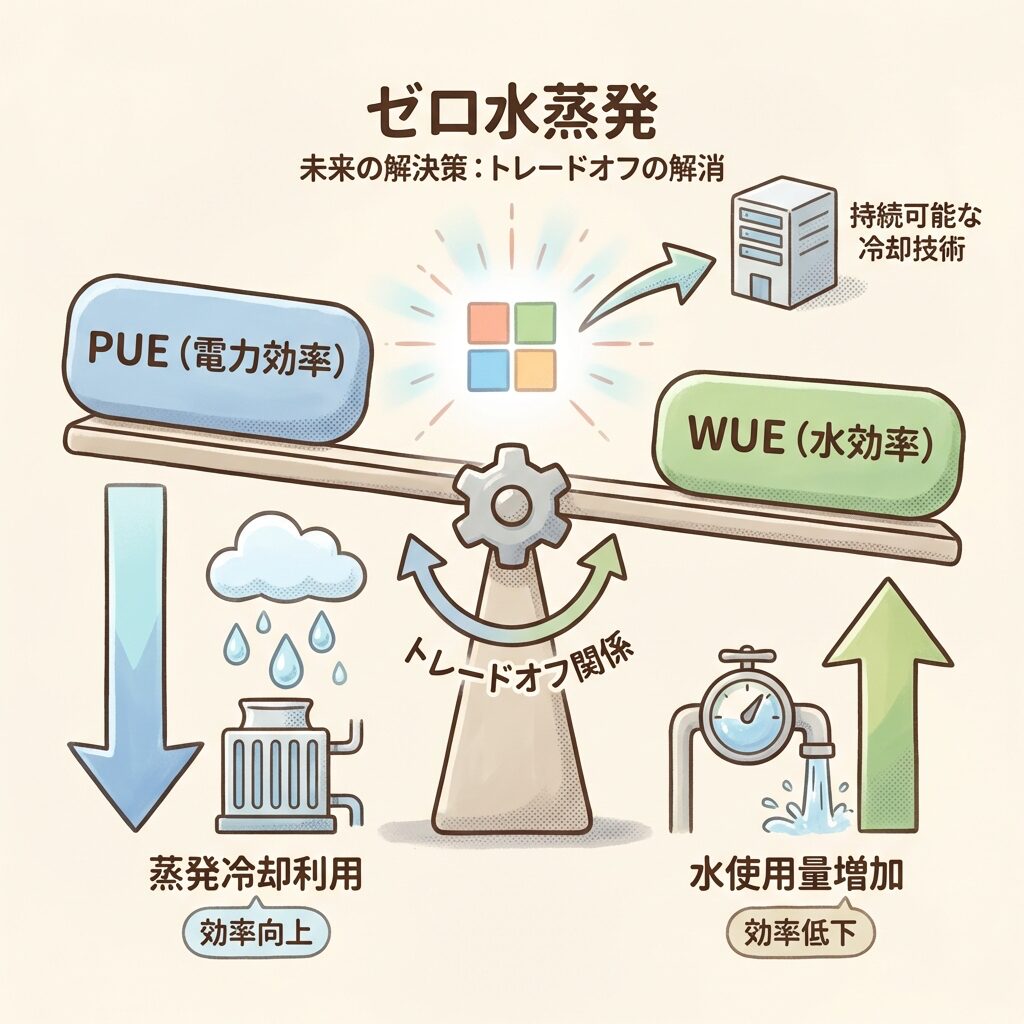

WUEとの関係──PUEと水消費の「トレードオフ」を超えられるか

WUE（Water Usage Effectiveness）──冷却の「水代」を測る

WUE（Water Usage Effectiveness：水使用効率）は、IT機器が消費した電力1kWhあたり、冷却にどれだけの水（リットル）を使ったかを示す指標です。値が0に近いほど水効率が高い＝水を使わない冷却ということになります。

Microsoftの「ゼロ水蒸発」データセンター設計

このトレードオフに対して、Microsoftは2024年8月から「ゼロ水蒸発（Zero Water Evaporation）」を実現する次世代データセンター設計を導入し始めました（出典：Microsoft公式ブログ）。

この設計では、蒸発冷却塔を廃止し、チップレベルの液冷（DLC）＋閉ループ冷却＋ドライクーラーを組み合わせることで、冷却過程での水蒸発をゼロにします。ただしドライクーラーの冷却効率は蒸発式より低いため、電力消費が増える面はあります。Microsoftはこの設計を今後の全新設DCの標準にする方針です。

あなたにとっての意味──投資家・技術者の視点

よくある誤解を整理する

よくある誤解	実際はこう
「冷却塔は水を循環しているだけ」	循環はしているが、その過程で約1〜2%が蒸発して消える。さらにブローダウンと飛散でも水が失われる。24時間365日稼働すれば年間で億リットル単位の水が消費される。
「液冷にすれば水問題は解決する」	CDUの二次側（サーバー側）は閉ループで水は消費しない。しかし一次側（施設側）の排熱先が蒸発式冷却塔なら水は消費される。液冷＝水問題解決ではなく、排熱方式まで含めた設計が必要。
「ドライクーラーにすれば全部解決」	ドライクーラーは水消費ゼロだが、外気温が高い地域では冷却能力が不足する。夏場にはチラーやアシスト用の蒸発冷却が必要になる場合がある。万能ではない。
「冷却塔は古い技術で今後なくなる」	冷却効率が最も高いのは蒸発式冷却塔。水資源が豊富な地域では引き続き最もコスト効率の良い選択肢。「なくなる」のではなく、立地と環境規制に応じた使い分けが進む。
「水消費量はPUEでわかる」	PUEは「電力効率」の指標であり、水消費量は反映されない。水消費を測るにはWUE（Water Usage Effectiveness）を見る必要がある。PUEとWUEはセットで評価すべき。

まとめ：クーリングタワーの全体像

結局こういうことです。クーリングタワーはGPUが発した熱を最終的に「大気へ捨てる」装置であり、液冷システムのどこか1箇所でも止まればAIは止まる。しかしこの「捨て方」に水の蒸発を使うと、AIが計算するたびに水が消えていくという構造的な問題が生まれます。PUE（電力効率）とWUE（水効率）のトレードオフをどう最適化するか──それが、2030年に向けたAIデータセンター冷却設計の最大の論点なのです。
