「CoWoSはTSMC、EMIBはIntel」──AI半導体のニュースで急に目にするようになった2つの言葉、こんなふうに感じていませんか？

😣 こんな悩みはありませんか？

CoWoSとEMIB、結局なにが違うの？同じ「先端パッケージ」じゃないの？
NVIDIAがTSMCのCoWoSを使ってるのに、なぜIntelに50億ドル出資したの？
「EMIBはコストが30〜40%安い」と聞くけど、それなら全部EMIBでいいのでは？
2026年からIntelが先端パッケージで巻き返すと聞くけど、本当に競争になるの？
投資先（TSMC・Intel・OSAT）を考える前に、構造的な勝者・敗者を整理したい

✅ この記事でわかること

CoWoSとEMIBの構造的な違い（「2層」vs「1層」）を図解で理解
6項目の徹底比較で「どちらが何で優位か」を一目で把握
NVIDIAが両方を使う理由──Intel出資の真の意味
EMIBが「コスト30〜40%安」を実現できる物理的な理由
2026〜2028年の覇権争いシナリオと関連銘柄への影響
投資家・学生・技術者にとっての意味と次の行動

🎯 先に結論

CoWoSとEMIBの最大の違いは「シリコンインターポーザーを使うか、使わないか」です。CoWoSはGPUとHBMを大きなシリコン中間基板の上に載せる「2層構造」、EMIBはシリコンを有機基板に直接埋め込む「1層構造」。この差により、EMIBはパッケージコストでCoWoSより約30〜40%安いとされ（出典：Lisleapex）、ウェハー利用率もCoWoSの約60%に対しEMIBは約90%を達成しています。NVIDIAは2025年9月にIntelへ50億ドル出資し、EMIB・Foverosを将来製品で採用することを公式に発表（出典：NVIDIA IR）。これは「TSMCのCoWoS生産能力ボトルネック」への対応であると同時に、Intel復活の象徴的イベントでもあります。ただし現時点の最先端AI GPUの主流は依然TSMC CoWoS-Lであり、両者の本格的な覇権争いは2026〜2028年に展開される見通しです。

🗺️ あなたが今いる場所：AI半導体＞先端パッケージ技術＞ CoWoS vs EMIB（2大技術の比較）

▼ 技術スタック（下から上へ積み上がる）

DRAM

HBM

先端パッケージ ←ココ

GPU

GPUサーバー

AIデータセンター

▼ サプライチェーン（上流→下流）

素材

装置

メモリ製造

パッケージング ←ココ

GPU設計

システム統合

CoWoSとEMIB ── まず「30秒の全体像」をつかむ
1. 📦 どちらも「先端パッケージ技術」──ただし発想がまったく違う
  1. CoWoS（TSMC）
  2. EMIB（Intel）
構造の決定的な違い ── 「2層」vs「1層」が全てを決める
1. 🔬 同じ「シリコンブリッジで繋ぐ」発想、でも実装方法が違う
CoWoS vs EMIB ── 6項目で徹底比較
1. 📊 「コスト」「サイズ」「歩留まり」「速度」「成熟度」「拡張性」
なぜEMIBは「30〜40%安い」のか ── 物理的な3つの理由
NVIDIA Intel出資（50億ドル）── 「両方使う」時代の幕開け
使い分けマップ ── どの製品セグメントでどちらを選ぶか
1. 🗺️ 性能要求とコストでマップ化

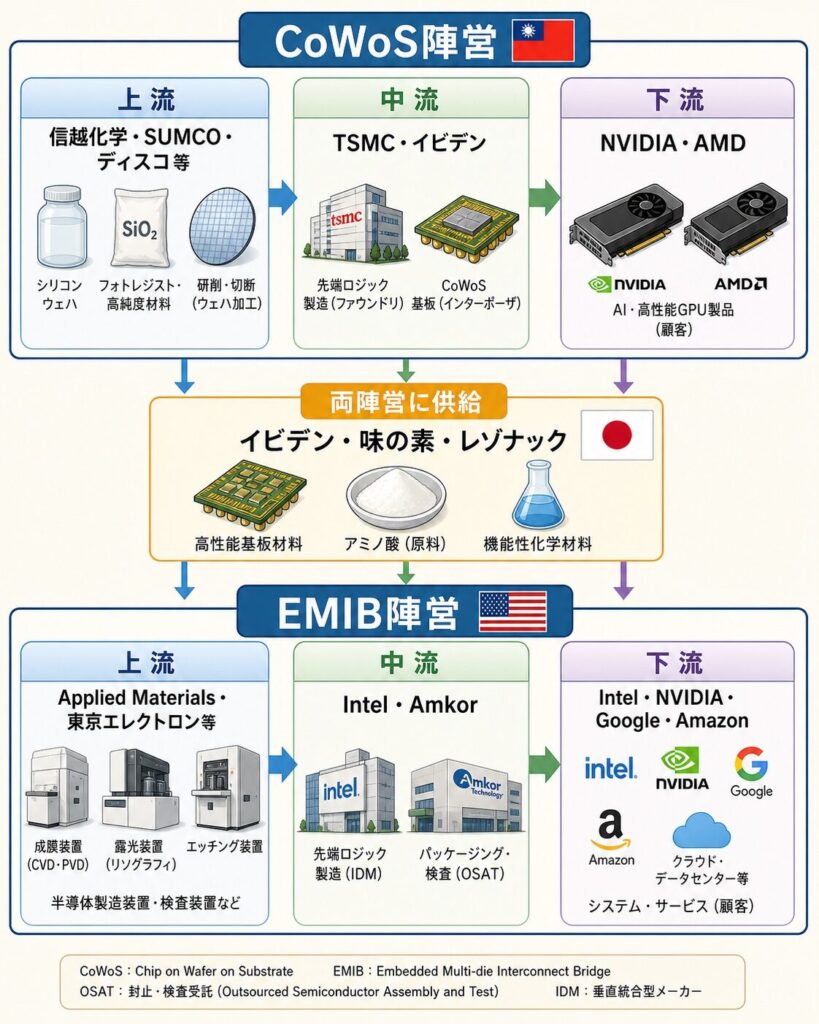

関連企業マップ ── 投資家が押さえるべきサプライチェーン3層
1. 💼 CoWoS陣営とEMIB陣営、両方の関連企業を整理
あなたにとっての意味 ── 投資家・学生・技術者の視点
よくある誤解を整理する
まとめ：CoWoS vs EMIBの全体像
❓ よくある質問（FAQ）
1. 📚 次に読むべき記事

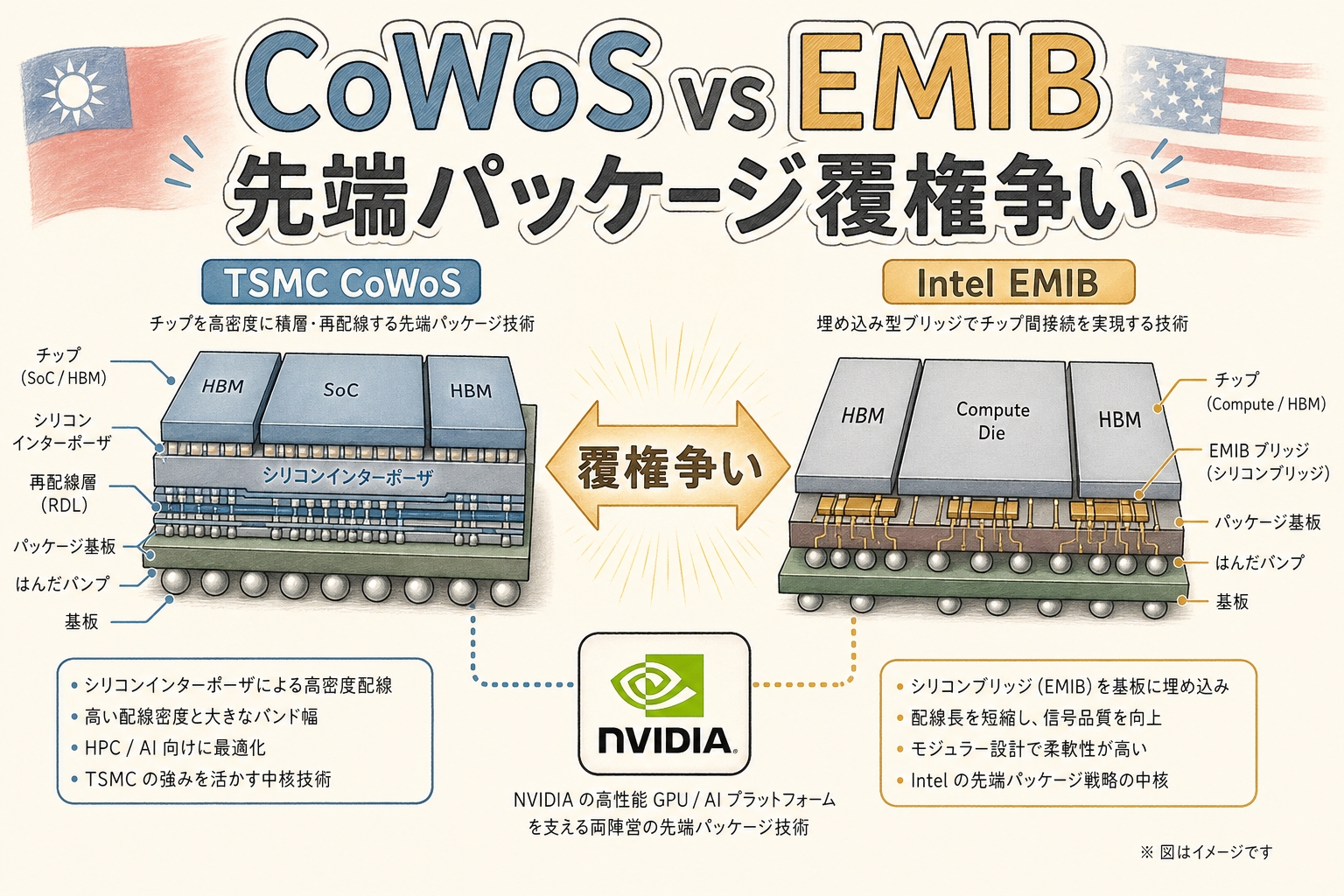

CoWoSとEMIB ── まず「30秒の全体像」をつかむ

📦 どちらも「先端パッケージ技術」──ただし発想がまったく違う

CoWoSとEMIBは、両方とも「GPU・HBM・I/Oチップなど複数の半導体を、1つのパッケージに高密度に統合する」ための先端パッケージ技術です。目的は同じ。しかし「どうやって統合するか」のアプローチが根本的に違います。

☕ たとえるなら…

CoWoSは「大きな精密ガラステーブルの上に、料理（チップ）を並べて、それをさらに丈夫な木の土台に乗せる」方式。EMIBは「木の土台に直接、必要な箇所だけガラスを埋め込む」方式。前者は精密だが手間とコストがかかり、後者はシンプルで安いが設計の制約がある。どちらが「正解」かは、何を載せたいかで決まります。

🇹🇼

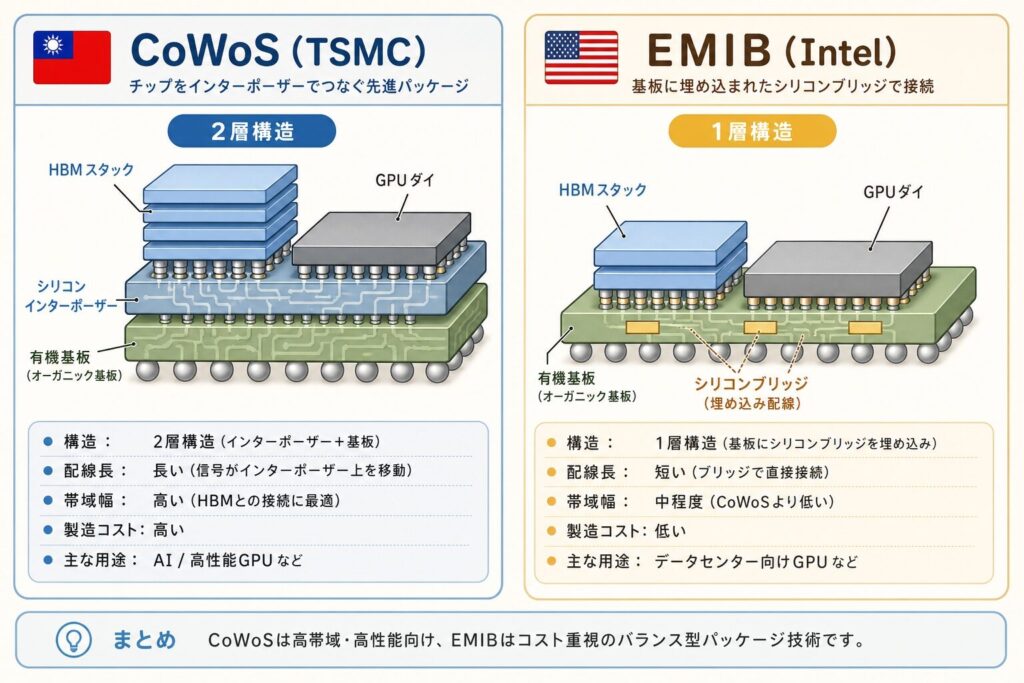

CoWoS（TSMC）

正式名：Chip on Wafer on Substrate
開発元：TSMC（2330.TW / TSM）
量産開始：2011年（Xilinx FPGA向け）
構造：2層（インターポーザー＋基板）
採用例：NVIDIA A100/H100/H200/B200、AMD MI300
現在の地位：AI GPU向けで圧倒的シェア

🇺🇸

EMIB（Intel）

正式名：Embedded Multi-die Interconnect Bridge
開発元：Intel（INTC）
量産開始：2017年（Stratix 10 FPGA向け）
構造：1層（基板に直接シリコンブリッジ埋込）
採用例：Intel Sapphire Rapids/Granite Rapids、Ponte Vecchio
現在の地位：2026年〜AI GPU向けで急浮上

✏️ ひとことメモ　両者は競合するように見えますが、実はNVIDIAが両方を使い始めています。詳細は記事後半の「NVIDIA Intel出資」セクションで解説します。

構造の決定的な違い ── 「2層」vs「1層」が全てを決める

🔬 同じ「シリコンブリッジで繋ぐ」発想、でも実装方法が違う

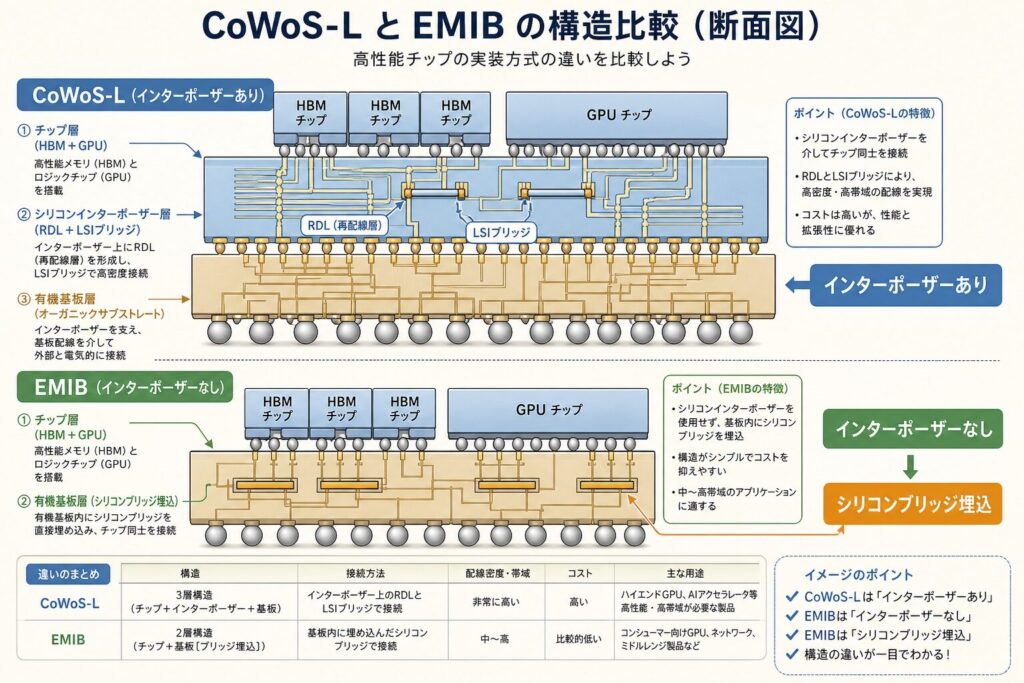

ここがこの記事の最も重要なポイントです。CoWoS（特に現在の主流CoWoS-L）とEMIBは、どちらも「必要な箇所だけシリコンを使って、チップ同士を高速接続する」という発想は同じです。違うのは、そのシリコンをどこに配置するかです。

🇹🇼 CoWoS-L（TSMC）：2層構造

HBM

GPU ダイ

HBM

RDL

LSI
ブリッジ

RDL

↑ シリコンインターポーザー（中間基板）── CoWoSの「もう1層」

パッケージ基板（有機基板）

チップ → インターポーザー → 基板という「3段構え」のサンドイッチ構造

🇺🇸 EMIB（Intel）：1層構造

HBM

GPU ダイ

HBM

パッケージ基板（有機基板）

◆ 内部にシリコンブリッジを直接埋込 ◆

シリコンブリッジ

チップ → 基板（シリコンブリッジ内蔵）の「2段だけ」のシンプル構造

見比べていただくと、違いは明らかです。CoWoSは「シリコンインターポーザーというもう1層の中間基板」を間に挟みます。EMIBはそれをやめて、シリコンブリッジを最終基板に直接埋め込むのです。

📖 用語メモ：インターポーザー

複数のチップを同一平面に載せるための「中間基板」。CoWoSではシリコン製（または RDL ＋シリコンブリッジ）。EMIBではこれが存在せず、有機基板に直接シリコンブリッジが埋め込まれている。

💡 ポイント
CoWoSとEMIBの違いは、「2層 vs 1層」のたった1点です。しかしこの違いが、コスト・歩留まり・拡張性・対応サイズ──すべての性能差を生んでいます。次のセクションで6項目を徹底比較します。

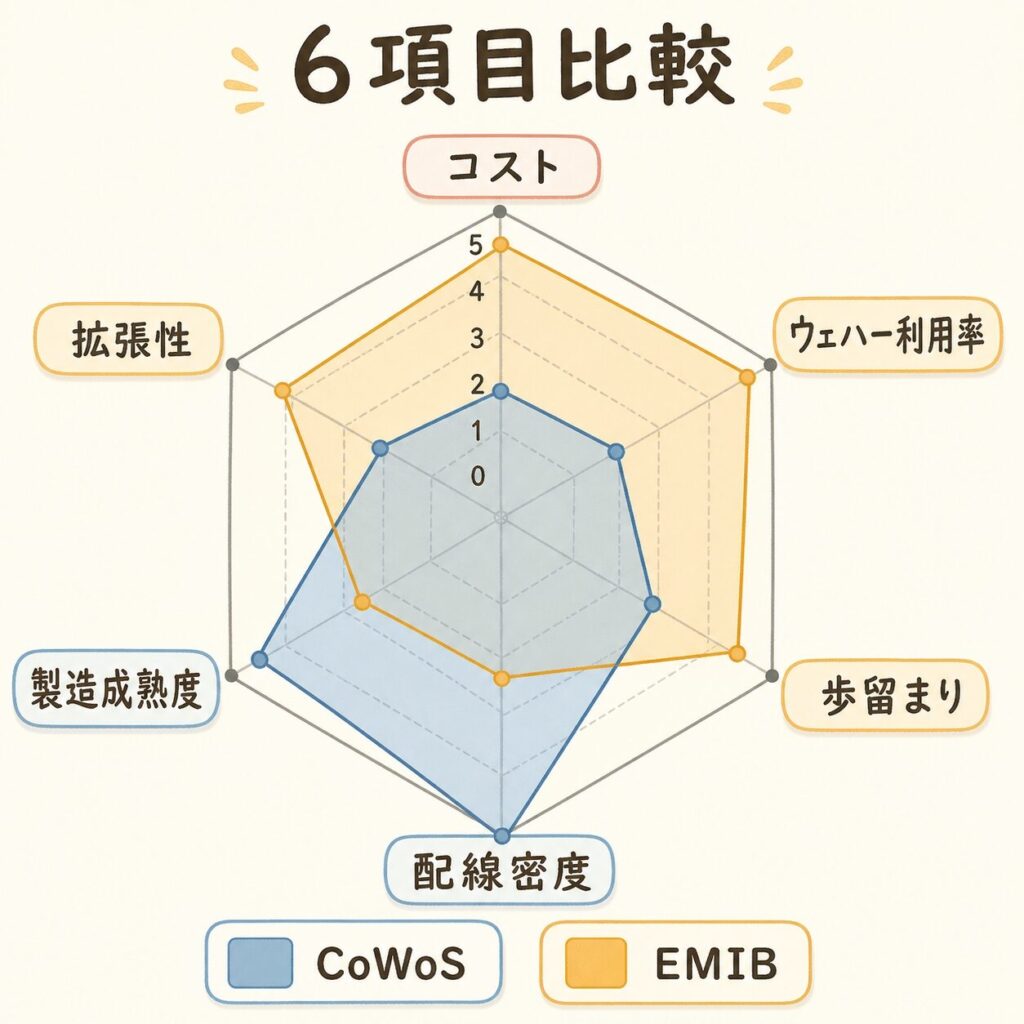

CoWoS vs EMIB ── 6項目で徹底比較

📊 「コスト」「サイズ」「歩留まり」「速度」「成熟度」「拡張性」

構造の違いは6つの性能差として現れます。1つずつ見ていきましょう。

比較項目	🇹🇼 CoWoS-L（TSMC）	🇺🇸 EMIB（Intel）
① パッケージコスト	高い（インターポーザー製造コストが上乗せ）	CoWoSより約30〜40%安い（インターポーザー不要）
② ウェハー利用率	約60% （円形ウェハーから矩形を切り出す廃棄分大）	約90% （矩形パネル基板を使用）
③ 歩留まり	大型化すると低下（特に5レチクル超）	90%超（個別ダイ接合で安定）
④ 配線密度・帯域	最高密度（LSI部分はサブミクロン）	高密度（ブリッジ部分のみ）
⑤ 製造成熟度	圧倒的（2011年〜量産、AI GPU実績豊富）	発展中（2017年〜量産、AI GPU実績はこれから）
⑥ 大型化への拡張性	レチクル制約あり（最大9レチクルへ拡張予定）	パネルサイズで自由（理論上の上限が緩い）

出典：コスト比較は Lisleapex、ウェハー利用率は Intel公式データ、歩留まりは BigGo Finance（Kuo Mingレポート引用）、CoWoS世代情報は Tom’s Hardware を参考に構成

30〜40%

EMIBがCoWoSより
パッケージコスト安

60% vs 90%

ウェハー利用率
（CoWoS vs EMIB）

90%超

Intel EMIB-Tの
歩留まり実績

なぜEMIBは「30〜40%安い」のか ── 物理的な3つの理由

EMIBのコスト優位性は「魔法」ではありません。3つの物理的な要因が、構造的にコストを下げています。

💴 理由①：そもそも「インターポーザー製造工程」がない

CoWoSでは、シリコンインターポーザーという巨大な中間基板を別工程で製造し、ダイシング（切断）し、パッケージ基板に接合する必要があります。これらは追加コストとなります。

CoWoSが必要とする工程

① インターポーザーの製造（最大3.3〜9レチクル分のシリコンを加工）
② インターポーザーのダイシング（切断）
③ インターポーザーをパッケージ基板に接合
→ EMIBではこの3工程がまるごと不要

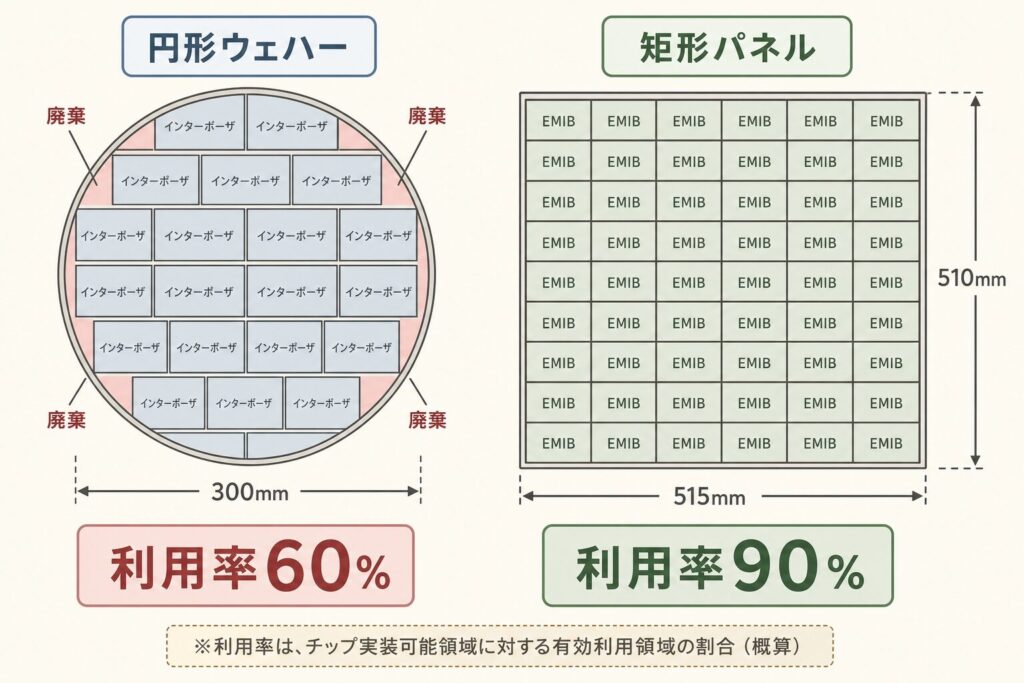

💴 理由②：ウェハー利用率の差（60% vs 90%）

半導体製造で使うシリコンウェハーは円形です。一方、パッケージは矩形（長方形）。円形のウェハーから矩形のインターポーザーを切り出すと、端の三日月部分はゴミになります。

🇹🇼 CoWoS：300mm円形ウェハー

⭕

・円形から矩形を切り出すため、端が大量に廃棄される
・インターポーザーが大きいほど廃棄率が悪化
・利用率：約60%
・5〜9レチクルでは「ウェハー1枚からインターポーザー1個」しか取れないことも

🇺🇸 EMIB：515×510mm矩形パネル

⬛

・矩形パネルから矩形パッケージを切り出すため無駄が少ない
・大型化しても利用率が落ちにくい
・利用率：約90%
・素材コストの差は、大型化するほど拡大

💴 理由③：小さなシリコンブリッジは大量生産できる

EMIBで使うシリコンブリッジは、わずか数mm角の極小チップです。1枚のウェハーから数千〜数万個取れるため、1個あたりのコストはきわめて低くなります。

☕ たとえるなら…

CoWoSは「1枚の巨大な板チョコ」を作ってチップを並べる方式。EMIBは「必要な箇所だけ小さなチョコを置く」方式。板チョコは大きいほど割れやすく（歩留まり低下）、原料も多く使う。小さなチョコなら数千個まとめて作れて、必要な数だけ配置すればいい。

💡 ポイント
これら3つの理由は、パッケージが大型化するほど効いてきます。NVIDIAの次世代GPU「Vera Rubin Ultra」は4レチクル超のサイズが噂されており（出典：Chipstrat）、ここでEMIBの優位性が決定的になる可能性があります。

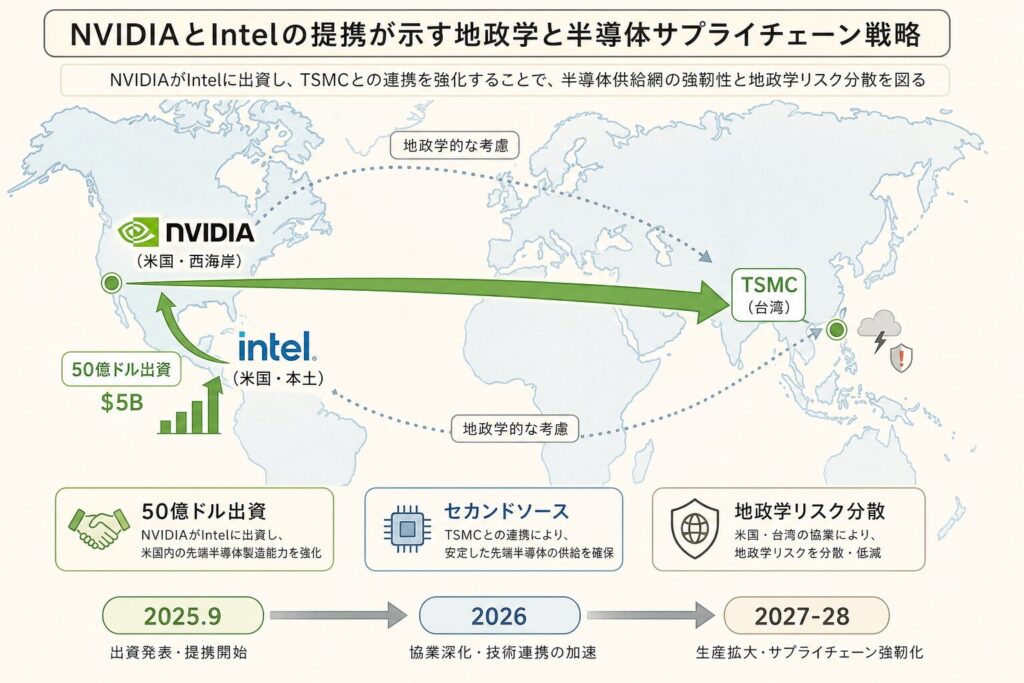

NVIDIA Intel出資（50億ドル）── 「両方使う」時代の幕開け

📰 2025年9月の衝撃的ニュース

2025年9月、半導体業界に激震が走りました。NVIDIAがIntelに50億ドル（約7,500億円）を出資すると発表したのです。NVIDIAは2025年12月29日にこの取引を完了し、Intel株式の約5%を保有することになりました（出典：Reuters）。

📰 NVIDIA × Intel 提携の時系列

2025年9月18日

NVIDIA・Intelが包括提携を発表。NVIDIAがIntel株50億ドル分（5%）を取得する計画を公表

2025年9月（同時発表）

Jensen Huang CEOとLip-Bu Tan CEOが、将来製品でEMIBとFoverosの両方を採用することを公式言及

2025年12月29日

出資取引が完了。NVIDIAは正式にIntel株主に

2026年〜

Intel EMIB-T（TSV搭載版）量産開始予定、AI GPU向け本格量産は2027〜2028年見込み

🤔 なぜNVIDIAは「Intelにも」依存するのか？

NVIDIAは現在、AI GPUのほぼ全てをTSMCのCoWoSで製造しています。なぜわざわざIntelに出資し、EMIBも採用するのでしょうか？理由は3つあります。

🚦

理由①：CoWoSのキャパ不足

TSMCのCoWoS生産能力がAI需要に追いつかず、NVIDIAのGPU出荷を制約。Intelに「セカンドソース」を確保する戦略。

🇺🇸

理由②：地政学リスク分散

台湾依存リスクへの対応。米国内（Intel）にも先端パッケージ拠点を確保。米中対立・台湾有事への保険。

💰

理由③：コスト最適化

EMIBの30〜40%安いコストを活用。コストセンシティブな製品（一般消費者向けGPU等）で採用する余地。

⚠️ よくある誤解
「NVIDIAがIntelに乗り換える」という見方は誤りです。最先端のAI GPU（H100、B200、次世代Vera Rubin）は引き続きTSMC CoWoSで製造されます。EMIBの採用は「並行採用・補完関係」であり、用途と製品セグメントで使い分ける戦略です。Intelは現時点で「エントリーレベルの先端パッケージ」を狙う構えです（出典：DIGITIMES）。

🏢 Intelに集まるハイパースケーラーの視線

NVIDIAだけではありません。Googleアマゾン（AWS）も、自社カスタムAIチップの製造でIntelの先端パッケージング採用を検討していると報じられています（出典：Tom’s Hardware）。Microsoftもさらに参加する観測があり、Intelの先端パッケージ事業は2026〜2027年に大化けする可能性があります。

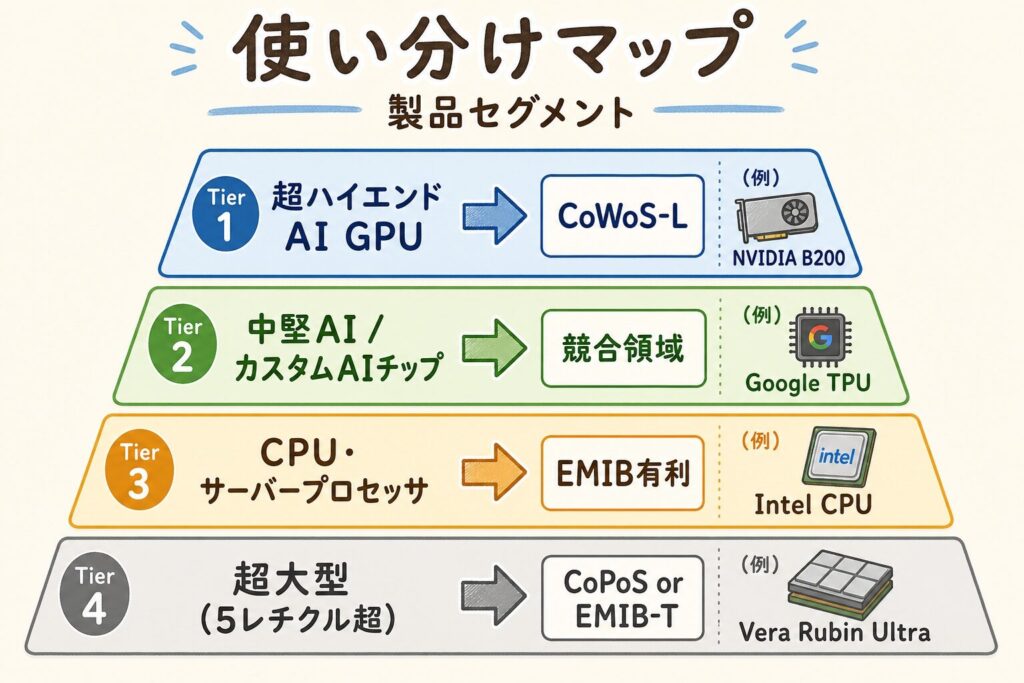

使い分けマップ ── どの製品セグメントでどちらを選ぶか

🗺️ 性能要求とコストでマップ化

「CoWoSとEMIB、どっちを選ぶか？」は、製品の性能要求とコスト許容度で決まります。

🗺️ CoWoS vs EMIB 使い分けマップ

超ハイエンドAI GPU

🇹🇼 CoWoS-L（TSMC）一択

配線密度・成熟度が最重要。性能のためならコスト増を受け入れる。NVIDIA B200、Vera Rubin等。

中堅AI/カスタムAIチップ

⚖️ 競合領域（両者が争う）

Google TPU、AWS Trainium、Microsoft Maia等のカスタムAIチップ。コストとセカンドソースを重視。EMIBが食い込み可能。

CPU・サーバープロセッサ

🇺🇸 EMIB（Intel）が有利

Intel Sapphire Rapids、Granite Rapids等のサーバーCPU。コストとEMIBの設計柔軟性を活かせる。

超大型（5レチクル超）

🆕 CoPoS or EMIB-T が主役へ

Vera Rubin Ultra級。TSMC CoPoS（パネル化）、Intel EMIB-T（TSV対応）が次世代解として開発中。

✏️ ひとことメモ　EMIBがCoWoSを「完全に置き換える」ことは、少なくとも2027〜2028年までは起きません。CoWoSの圧倒的な製造成熟度とAI GPU向け実績は、短期では覆りません。ただし「中堅市場」での競合は確実に激化します。

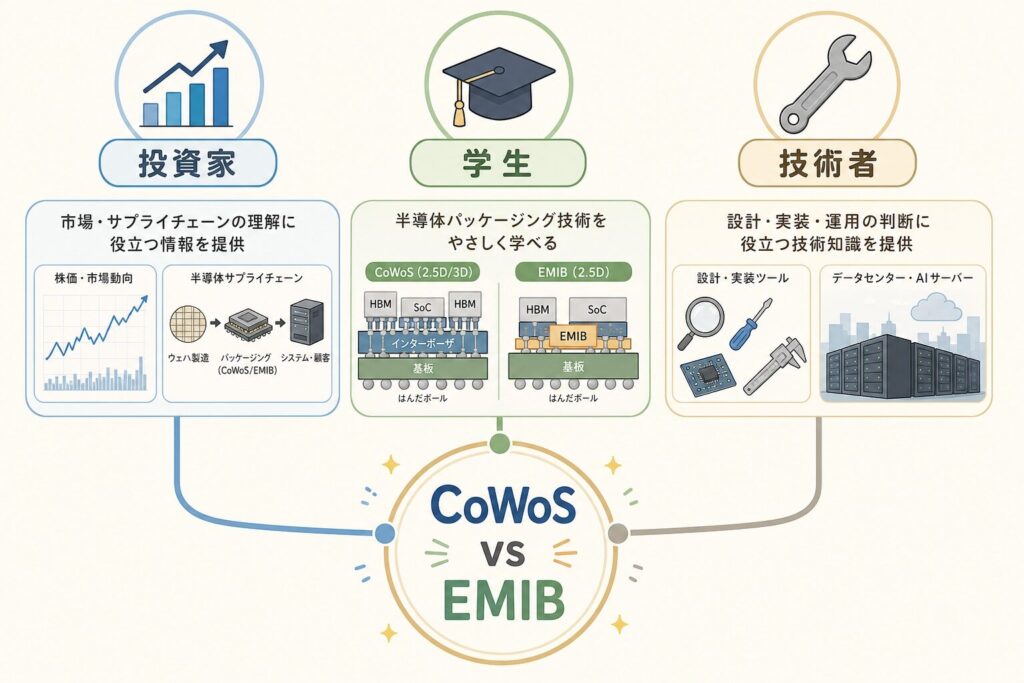

あなたにとっての意味 ── 投資家・学生・技術者の視点

📈 投資家の方へ

CoWoS vs EMIBの覇権争いは、半導体投資の構造を変えます。「TSMC一強」シナリオに賭けるならTSMC（2330.TW / TSM）とそのCoWoSサプライチェーン（信越化学、ディスコ、SK Hynix等）。「Intel復活」シナリオを取り入れるならIntel（INTC）とその関連銘柄（Amkor、米国素材メーカー等）。最も安全なポジションは、日本のイビデン（4062）・味の素（2802）・レゾナック（4004）など両陣営に供給する企業です。NVIDIA Intel出資（2025年9月）は、この構造変化の象徴的イベントとして長期的にウォッチすべきです。

🎓 学生の方へ

「CoWoSとEMIBの違いを構造で説明できる」だけで、半導体メーカー・装置メーカー・素材メーカーの面接で差別化できます。さらに踏み込んで、「なぜEMIBはコストが30〜40%安いのか」を3つの物理的理由で説明できれば、技術への深い理解を示せます。先端パッケージ分野は、情報系だけでなく材料工学（ABF基板）・電気工学（信号伝送）・精密機械（実装装置）の人材を必要としています。日本企業（イビデン・レゾナック・ディスコ・東京エレクトロン）は、両陣営に供給するグローバル企業として就活でも狙い目です。

🔧 技術者の方へ

先端パッケージ技術の競争は、データセンター設計の前提を変えます。CoWoS-LパッケージのNVIDIA B200は消費電力1,000W超。EMIBで製造される将来のIntel/Google/AWSカスタムAIチップも同等の電力密度になる可能性があり、液冷・電力供給・ラック設計の要件はさらに厳しくなります。「どのパッケージ技術で作られたGPUなのか」を知ることで、データセンター設計の精度が上がります。

よくある誤解を整理する

❌ よくある誤解	✅ 実際はこう
「EMIBの方が安いから、全部EMIBに置き換わる」	超ハイエンドAI GPUは依然CoWoS-Lが圧倒的。製造成熟度・配線密度ともTSMCに優位。EMIBは中堅・コスト重視市場で食い込む構図。
「NVIDIAがIntelに乗り換える」	NVIDIAは両者を並行採用。最先端GPUはTSMC、将来の中堅製品でEMIBを検討。CoWoSの代替ではなく補完。
「CoWoSとEMIBは全く違う技術」	どちらも「シリコンブリッジで局所的に高速接続」する2.5D実装。発想は同じで、シリコンの配置場所だけが異なる。
「EMIBは新しい技術」	EMIB自体は2017年から量産。Intel自社CPU（Sapphire Rapids等）で実績多数。AI GPU向けでの注目が新しい。
「CoWoSはTSMCしか作れない、EMIBもIntelしか作れない」	CoWoSはTSMCの独自技術（商標）だが、EMIBはIntelがAmkorに技術ライセンスを進めており、2028年頃に第2拠点での量産開始予定。

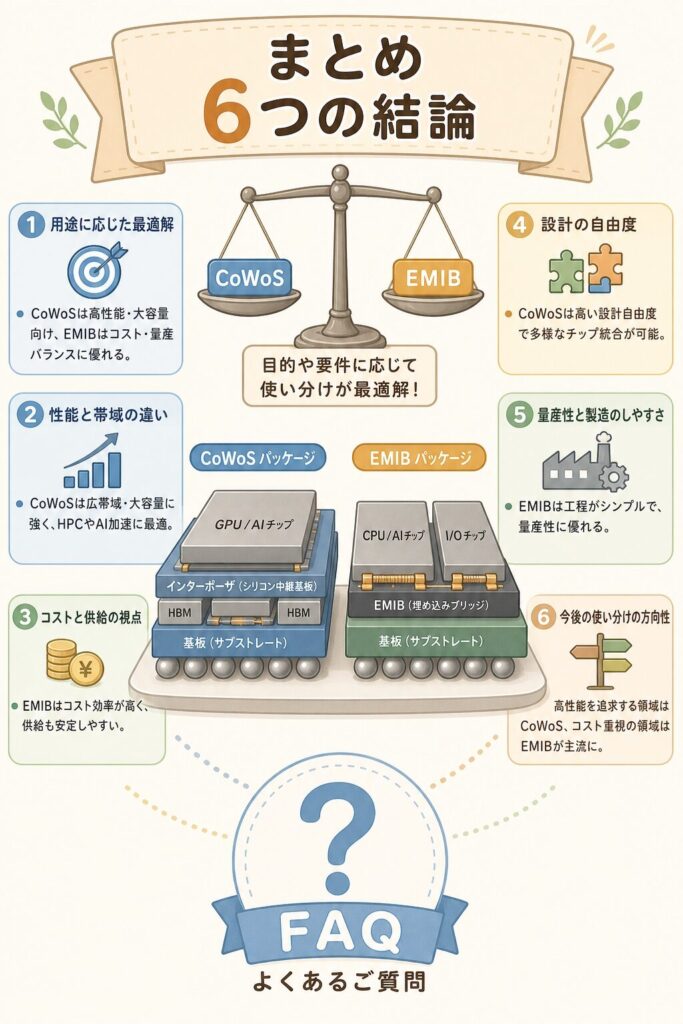

まとめ：CoWoS vs EMIBの全体像

📋 この記事のまとめ

① 構造の違い：CoWoSは「インターポーザー＋基板」の2層構造、EMIBは「基板にシリコンブリッジ直接埋込」の1層構造。

② コスト差：EMIBはCoWoSよりパッケージコストが30〜40%安い。インターポーザー製造工程の省略・ウェハー利用率90% vs 60%・小型シリコンブリッジの量産性が要因。

③ 性能：配線密度・成熟度ではCoWoSが優位。コスト・拡張性ではEMIBが優位。明確なトレードオフ。

④ 採用状況：AI GPU超ハイエンドはCoWoS-L（NVIDIA B200等）。CPU・カスタムAIチップではEMIBが優勢。

⑤ NVIDIA Intel出資：2025年9月に50億ドル出資。セカンドソース確保・地政学リスク分散・コスト最適化が狙い。乗り換えではなく並行採用。

⑥ 2026〜2028年：Intel EMIB-T量産開始、Amkorとの技術提携進展、Google・AWS・Microsoftの採用検討で本格的な覇権争いへ。

⑦ 日本企業の優位性：イビデン（4062）・味の素（2802）・レゾナック（4004）等は両陣営に部材供給。「どちらが勝っても恩恵」のポジション。

結局こういうことです。CoWoSとEMIBは、同じ「先端パッケージ」というカテゴリーに属しながら、哲学が異なる2つの解です。CoWoSは「性能とコストのバランスを精密にとる」TSMC流。EMIBは「シンプルな構造でコストを抑える」Intel流。どちらが「勝つ」かは、AI市場のセグメントごとに違う答えが出るでしょう。2026〜2028年は、この2つの技術が並走しながら、それぞれの強みを活かすセグメントを開拓する時期になります。

❓ よくある質問（FAQ）

Q. EMIBはCoWoSより配線密度が低いと聞きますが、AI用途で問題ないのですか？

A. EMIBのシリコンブリッジ部分は、CoWoS-LのLSIブリッジと同等のサブミクロン配線を実現できます。ただし「ブリッジ以外の領域」での配線密度はCoWoS-L（RDL）より低い場合があります。最先端AI GPUで超広帯域が必要な場合はCoWoS-Lが有利ですが、HBM接続・GPU-GPU接続のような局所的に高密度が必要な箇所であればEMIBで対応可能です。Intel EMIB-T（TSV搭載版）では、垂直方向の信号伝送も可能になり、AI GPU向けの能力が大幅に強化されます。

Q. CoWoSはこれから廃れていくのですか？

A. いいえ、廃れません。TSMCは2026〜2027年にCoWoS-Lを5.5〜9レチクル対応へ拡張し、さらに「CoPoS（Chip on Panel on Substrate）」というパネル化技術も開発中です。CoPoSはEMIBと同じく矩形パネルを使い、ウェハー利用率の問題を解消する次世代CoWoSです。CoWoSは「進化を続ける」のであって、EMIBに置き換わるわけではありません。

Q. 日本企業はこの覇権争いで損をしますか？

A. むしろ「漁夫の利」を得るポジションです。日本企業の多くは、CoWoSとEMIBの両方に部材・装置を供給しています。イビデン（4062）のABF基板、味の素（2802）のABF樹脂、レゾナック（4004）の封止材・CMPスラリー、ディスコ（6146）の研磨装置、東京エレクトロン（8035）のパッケージ装置──これらはどちらの陣営が勝っても需要が増えます。先端パッケージ市場全体が2030年に約749億ドル規模に成長する見込み（Yole予測）で、日本企業は構造的な恩恵を受けます。
