CVDとは?LPCVDとPECVDの違いを初心者向けに図解

前工程

「CVD」──半導体ニュースで頻出するこの言葉、こんなふうに感じていませんか?

😣 こんな悩みはありませんか?
  • 「化学気相成長」って言葉が難しすぎる。何をしてるの?
  • LPCVDとPECVD、アルファベット1文字で何が違うの?
  • 熱酸化やALDと何が違うの?
  • 装置メーカーがAMATやLam Researchばかり出てくる理由は?
✅ この記事でわかること
  • CVDの仕組み──「ガスを化学反応させて膜を作る」とは何か
  • LPCVDとPECVDの違いと使い分け
  • CVDが「成膜の主力」と呼ばれる理由
  • 装置メーカー(AMAT、Lam、TEL、KOKUSAI ELECTRIC)の競争構造
🎯 先に結論

CVD(Chemical Vapor Deposition:化学気相成長)とは、原料ガスを化学反応させて、ウェーハの上に膜を「育てる」成膜方法です。半導体製造で最も広く使われる成膜の主力技術で、SiO₂・SiN・多結晶シリコンなど多種多様な膜を作れます。代表的なのは2方式──LPCVD(低圧CVD)は高温で品質重視、PECVD(プラズマCVD)はプラズマで低温化を実現し基板を傷めません。装置市場ではAMAT・Lam Research・東京エレクトロン・KOKUSAI ELECTRICの4社が競い合い、AMATがCVD全体で約28〜36%のトップシェアを持ちます(出典は本文参照)。AI半導体・3D NANDの高層化で需要は構造的に伸び続けています。

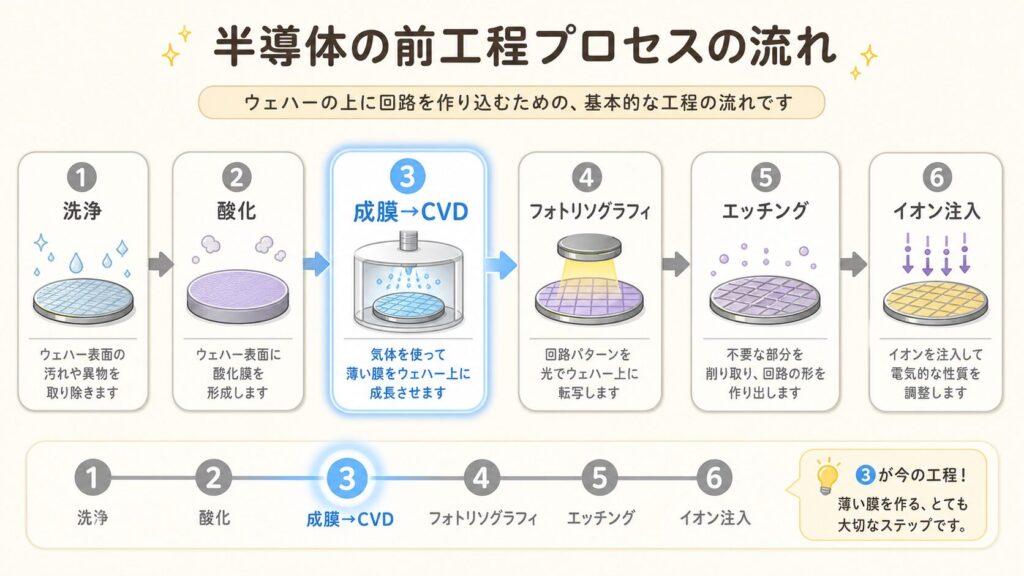

🗺️ あなたが今いる場所:前工程 > 成膜(Deposition) > CVD
▼ 前工程(Wafer Fabrication)
基板
成膜 ←ココ
露光
エッチング
ドーピング
CMP
洗浄
配線
計測
▼ 後工程(Assembly & Test)
ウェハテスト
バックグラインド
ダイシング
ボンディング
封止
最終テスト
先端パッケージ
📚 成膜シリーズ全6記事(現在は③CVD)
③CVD ←ココ
④PVD
⑤ALD
⑥装置覇権

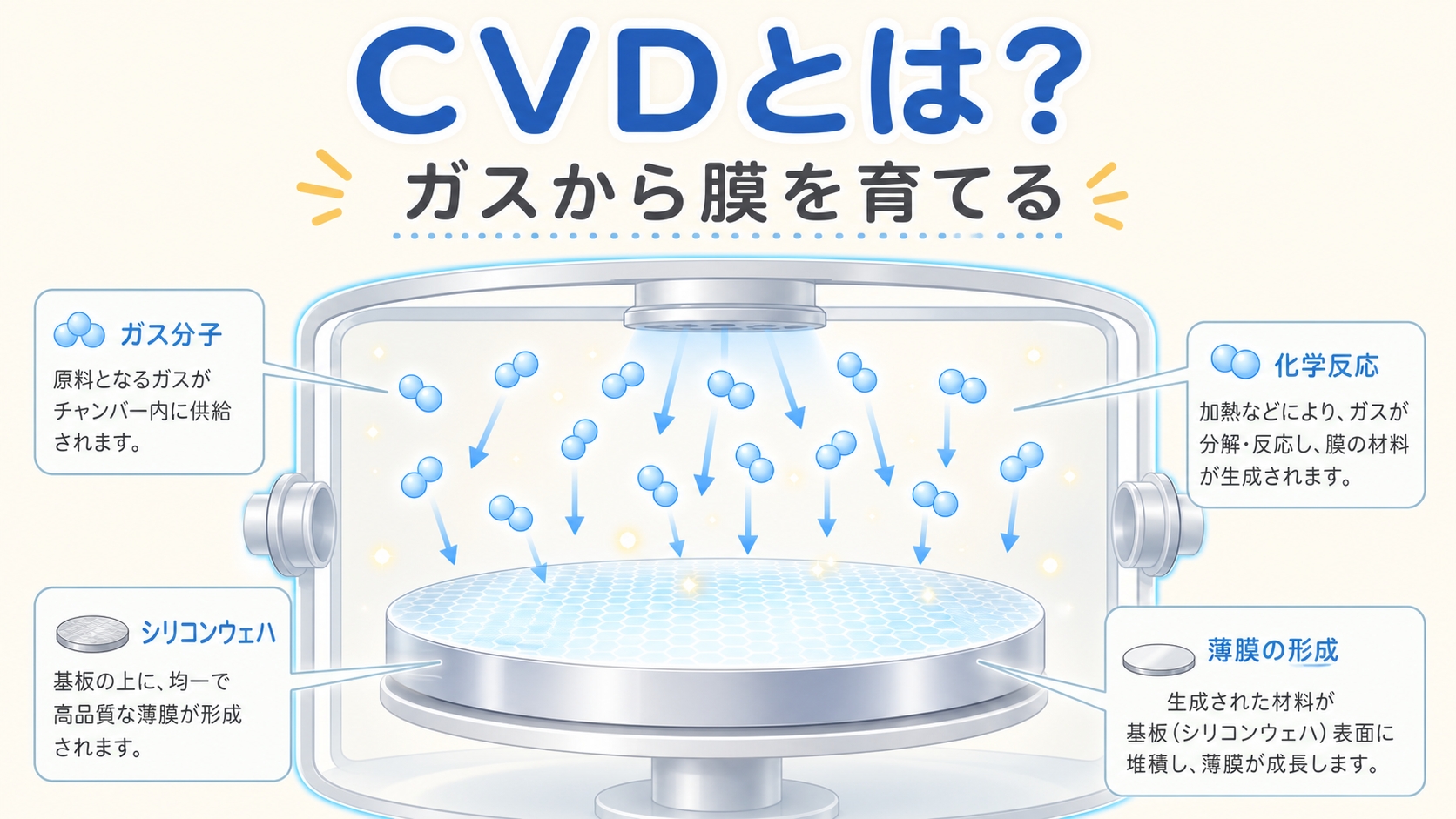

CVDとは?──ガスから膜を「育てる」技術

💨 一言でいうと「ガスを化学反応させて膜を作る」

CVD(Chemical Vapor Deposition:化学気相成長)とは、気体(ガス)の原料を反応炉に送り込み、化学反応によってウェーハ表面に薄膜を堆積させる成膜方法です。半導体製造では最も広く使われる「成膜の主力」と言えます。

☕ たとえるなら…

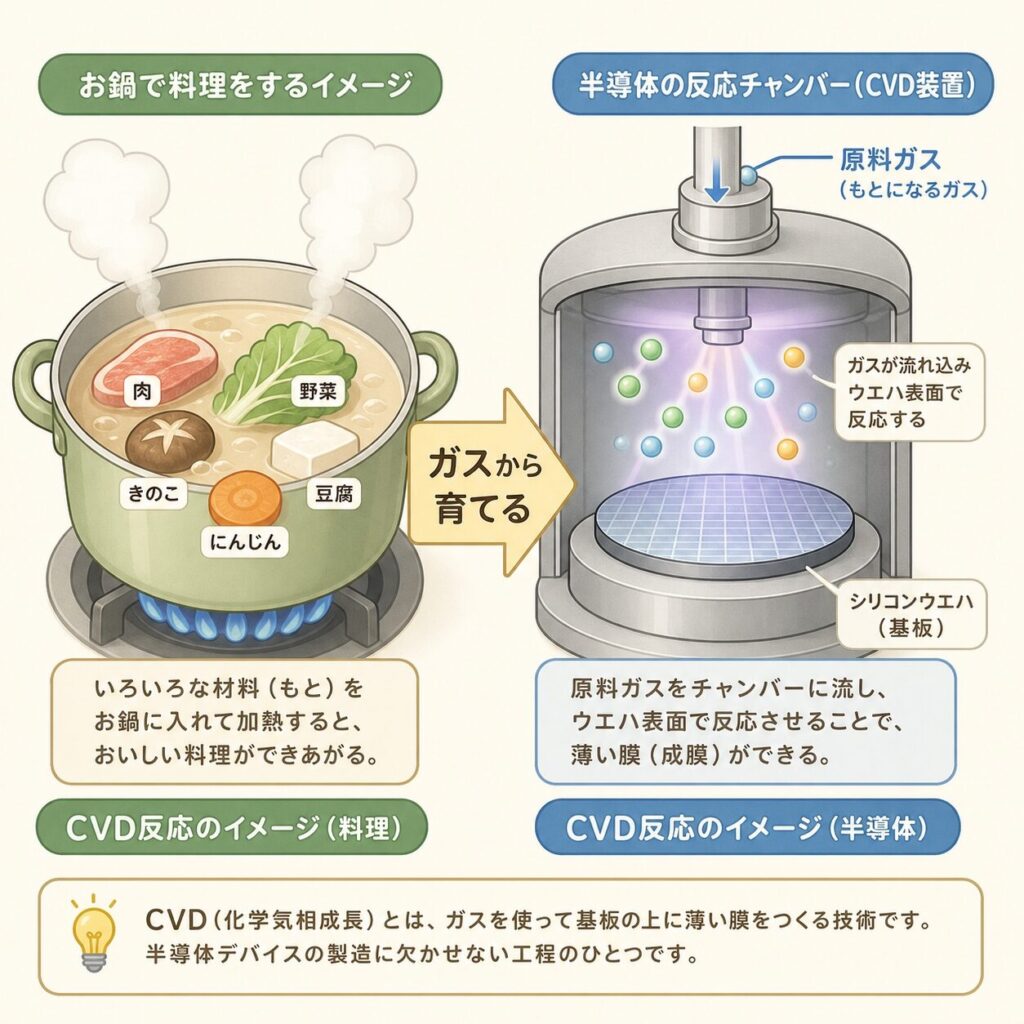

CVDは「湯気で蒸す料理」のイメージです。鍋(反応炉)にウェーハを入れ、原料となるガスを送り込みます。ガス同士が反応炉の中で化学反応を起こし、その「副産物」がウェーハの表面にくっついて膜になる──これがCVDの本質です。熱酸化が「焼く」、ALDが「1層ずつ塗る」のに対し、CVDは「ガスから膜を育てる」イメージです。

📖 用語メモ:化学気相成長(CVD)

Chemical Vapor Deposition の略。「気相(ガス状態)の原料」を「化学反応」させて「成長(膜形成)」させる手法の総称。半導体・太陽電池・機能性コーティング全般で使われる基本技術。

🎨 CVDで作れる膜の種類が圧倒的に多い

CVDの最大の魅力は、原料ガスを変えるだけで、いろんな種類の膜が作れること。料理でいうと「同じ鍋・同じ蒸し方」で、肉まんもシュウマイも肉野菜炒めも作れるイメージです。

🛡️
SiO₂膜
層間絶縁膜の主役
⚙️
SiN膜
バリア・パッシベーション
多結晶シリコン
ゲート電極・配線
🔩
タングステン膜
配線プラグ
✏️ ひとことメモ  CVDで作れる膜は絶縁膜・半導体膜・金属膜のすべてをカバー。「成膜の万能選手」と言われるのはこのためです。

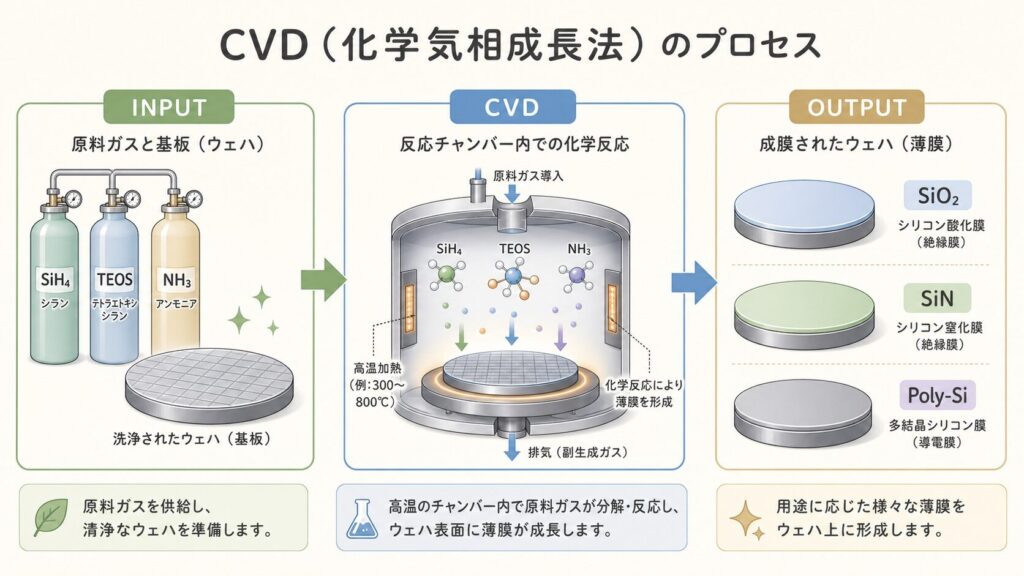

CVD工程の役割を1枚で理解する

📦 CVD工程の役割
INPUT
📥
ウェーハ+原料ガス
SiH₄、TEOS、NH₃ など
PROCESS
💨
CVD(化学反応)
ガス同士が反応 → 膜が成長
OUTPUT
📤
膜つきウェーハ
SiO₂・SiN・Poly-Si 等

重要なのは「原料ガスを変えるだけで、できる膜が変わる」こと。CVD装置1台で、複数の異なる膜を作り分けられるのが大きな強みです。

LPCVD vs PECVD──「温度」と「プラズマ」で使い分け

⚖️ 2つの方式は「真逆のアプローチ」

CVDの中でも代表的なのが、LPCVD(Low Pressure CVD:低圧CVD)PECVD(Plasma Enhanced CVD:プラズマCVD)。アルファベット1文字の違いに見えますが、反応を起こす方法がまったく違います。

☕ たとえるなら…

料理に例えると、LPCVDは「強火でじっくり煮込む」──高温(600〜800℃)でガスを反応させ、上質な膜を作る伝統的な方法。PECVDは「電子レンジで温める」──プラズマという「電気エネルギー」で低温(200〜400℃)でも反応を起こす現代的な方法です。料理は同じでも、調理器具と温度がまったく違います。

🔥

LPCVD(低圧CVD)

反応の起こし方:高温(600〜800℃)
処理方式:バッチ式(数十〜100枚同時)
膜質:★★★★★ 緻密で高品質
特徴:面内均一性が抜群
代表用途:SiN膜、多結晶Si、SiO₂厚膜

高品質・量産向き

PECVD(プラズマCVD)

反応の起こし方:プラズマ(低温200〜400℃)
処理方式:枚葉式(1枚ずつ処理)
膜質:★★★ そこそこ高品質
特徴:温度に弱い基板も処理可能
代表用途:パッシベーション膜、層間絶縁膜

低温・配線層に対応
📖 用語メモ:プラズマ

気体に強い電気エネルギーを与え、原子・分子をイオンや電子に分解した「電離気体」のこと。固体・液体・気体に次ぐ「第4の状態」とも呼ばれる。プラズマを使うと、本来なら高温でしか起きない化学反応を低温で起こせる。

LPCVD と PECVD の比較表 + どこで使い分けるか

比較項目 🔥 LPCVD ⚡ PECVD
処理温度 600〜800℃ 200〜400℃
圧力 低圧(〜数十Pa) 中圧(〜数百Pa)
エネルギー源 熱(ヒーター) プラズマ+熱
処理方式 バッチ式(縦型炉) 枚葉式
膜質 高密度・高純度 中程度(用途次第)
主な用途 SiN・多結晶Si
(前半工程)
層間絶縁膜・パッシベーション
(後半工程)

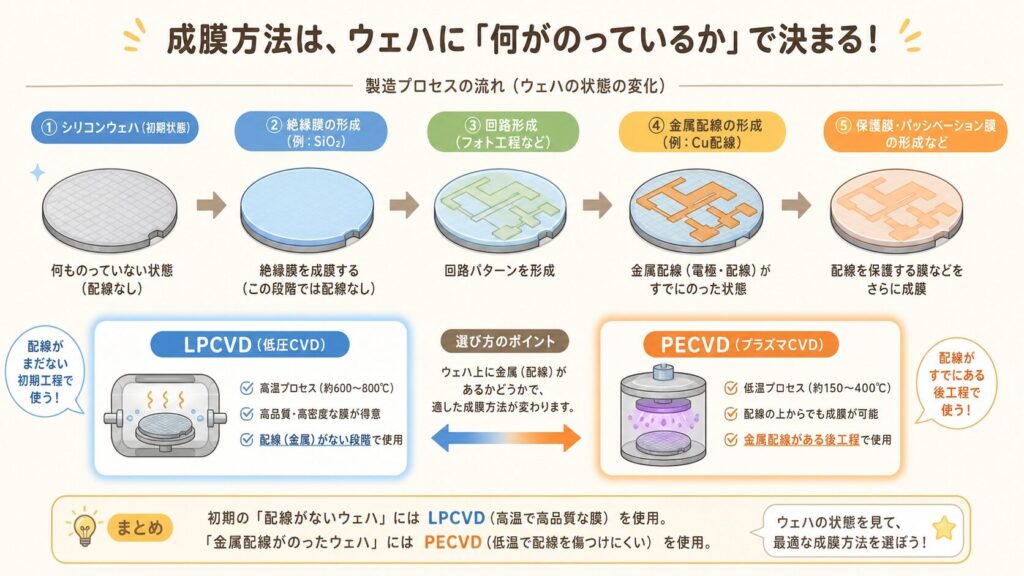

🎯 「処理温度」が使い分けの最大の決め手

2つを使い分ける最も大事なポイントは、「ウェーハの上にすでに何が乗っているか」です。

🔥 まだ何も乗っていない序盤
高温でも問題なし → LPCVDを使って高品質な膜を作る。SiNや多結晶シリコンなどの前半工程で活躍。
⚡ 配線(金属)が乗った後半
高温だと金属が溶ける → PECVDで低温成膜。配線層を傷めずに絶縁膜・保護膜を作れる。
⚠️ よくある誤解
「PECVDは低温だから劣っている」と思いがちですが、これは誤解です。配線層が乗った後の工程ではLPCVDの高温が使えないため、PECVDが必要不可欠。「劣っている」ではなく「適材適所で必要」というのが正しい理解です。

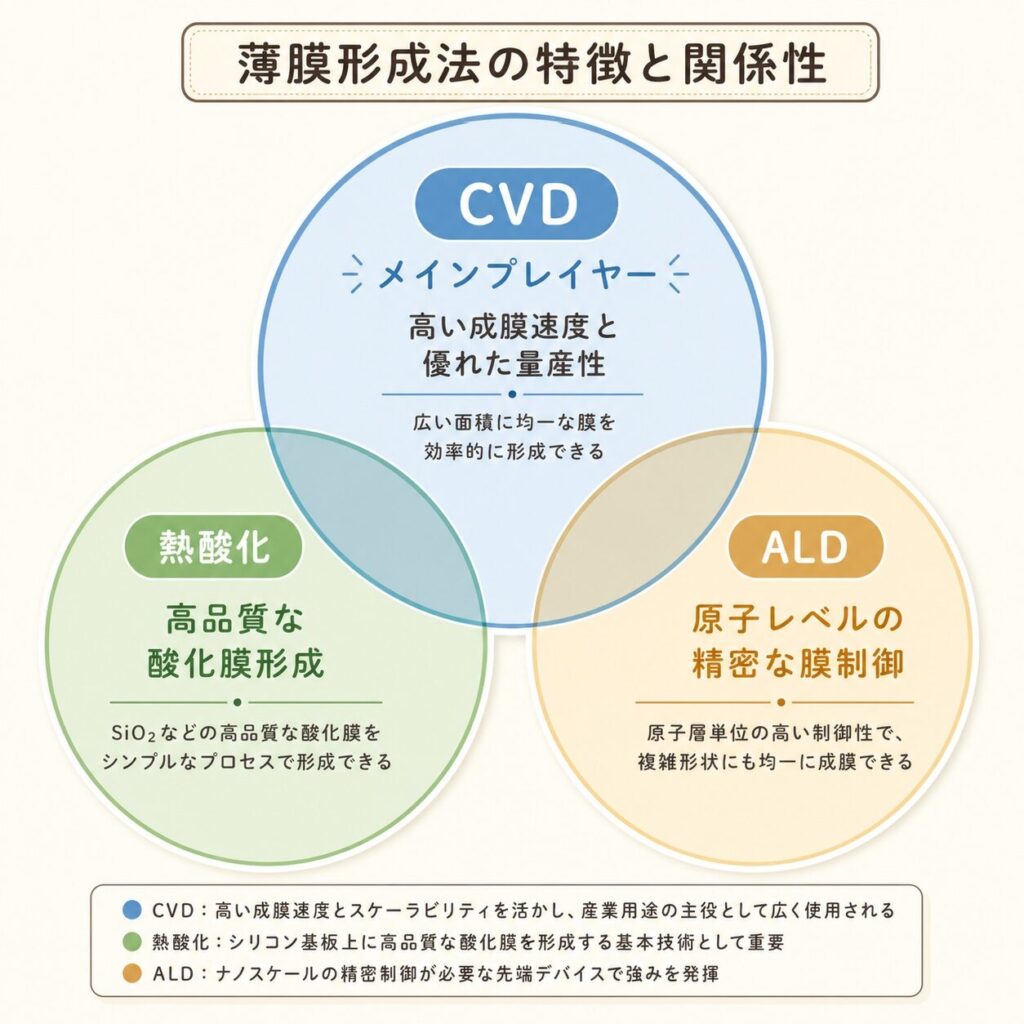

CVDは他の成膜法とどう違う?

「熱酸化やALDと何が違うの?」──成膜シリーズを通読中の方が一番気になるポイントです。4つの成膜法の中で、CVDの位置づけを整理しましょう。

比較項目 🔥 熱酸化 💨 CVD 🧬 ALD
仕組み シリコンを
変質させる
ガスを反応させて
膜を育てる
原子1層ずつ
付ける
速さ 遅い 速い(主力) 非常に遅い
膜の種類の多様性 SiO₂のみ 非常に多様 特定膜が得意
膜厚範囲 薄〜中 薄〜厚(広い) 超薄のみ
使用頻度 部分的 最頻出 先端で必須
💡 CVDが「成膜の主力」である理由
CVDは「速い」「多様」「厚薄自在」の3拍子そろった万能選手。1つのチップに使われる成膜のうち、本数ベースで言えばCVDが最も多いのが実態です。「とりあえずCVD」と言ってもいいほど主力的な工程です。

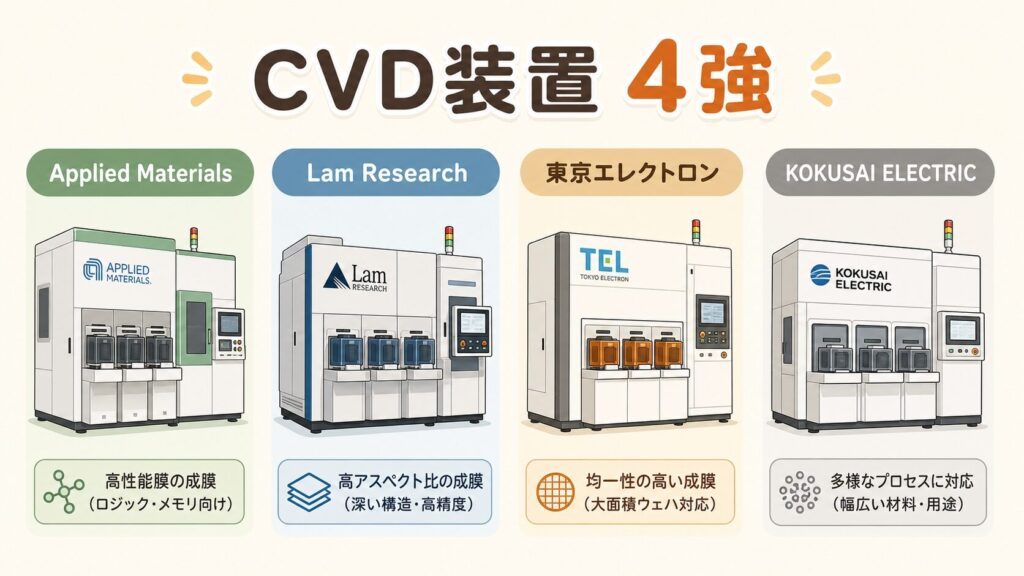

CVD装置メーカーマップ──「米国2強+日本2社」の構造

🏭 CVD装置の世界シェア(推計)

CVD装置市場は、AMAT・Lam Research・東京エレクトロン・KOKUSAI ELECTRICの4社による寡占構造です。各社が得意領域を持っており、競合と棲み分けが入り混じっています。

🏭

装置メーカー(CVD 4強)

  • Applied Materials(AMAT)
    CVD総合首位。
    枚葉式PECVD「Producer」が代表機
  • Lam Research(LRCX)
    誘電体CVDで強い。
    「VECTOR」シリーズが主力
  • 東京エレクトロン(8035)
    成膜全体で世界シェア約39%。
    バッチ・枚葉両方を展開
  • KOKUSAI ELECTRIC(6525)
    バッチLPCVDで高シェア。
    縦型炉「TSURUGI-C²®」
🧪

材料・ガスメーカー

  • 大陽日酸(日本酸素HD)(4091)
    SiH₄等のCVD用ガス
  • 三菱ガス化学(4182)
    HCD・前駆体
  • レゾナック(4004)
    関連材料
🎯

使う側(ユーザー)

  • TSMC(2330.TW)
  • Samsung(005930.KS)
  • SK Hynix(000660.KS)
  • Micron(MU)
  • キオクシア(285A)

📊 CVD市場のシェア感

28〜36%
AMATのCVD
世界シェア(推計)
17%超
Lam Researchの
CVDシェア
日本2社
バッチLPCVDで
世界をリード

出典:三井住友トラスト・アセットマネジメント レポートQYResearch CVD市場レポート吉田SKT解説を参照(数値は調査会社により異なる)

✏️ ひとことメモ  CVDシェアは調査会社・カテゴリ定義により大きく変動します。「PECVDのみ」「LPCVDのみ」「全CVD」「装置売上ベース」「装置台数ベース」で数字が変わるので、出典付きで読むのが鉄則です。

あなたにとっての意味──投資家・学生・技術者の視点

📈 投資家: CVDは成膜の中で最大の市場規模。AI半導体・3D NAND高層化・先端パッケージ需要で構造的に拡大中。AMAT・Lam・東京エレクトロン・KOKUSAI ELECTRICの4社競争を、装置のセグメント(PECVD/LPCVD/タングステンCVD等)ごとに見ると、各社の強みが見えてきます。
🎓 学生: CVDは化学反応の知識が直接活きる分野。化学・材料系の専攻なら、装置メーカー(AMAT・Lam・TEL・KOKUSAI ELECTRIC)も材料メーカー(大陽日酸・三菱ガス化学)も大きな就職先候補です。プラズマ工学・気相反応・薄膜物性が研究テーマとして魅力的。
🔧 技術者: CVDは「歩留まりに直結する」工程。膜厚分布・不純物・パーティクル・ステップカバレッジ(凹凸への被覆性)の管理が現場の腕の見せ所。LPCVD・PECVDの使い分けノウハウは、装置・材料・ユーザー側のどこで働いていても価値の高いスキルです。

よくある誤解

❌ 誤解 ✅ 実際
「CVDは熱酸化と同じ」 熱酸化はシリコン自体を変質させる。CVDは外からガスを反応させて膜を積む。原理がまったく違う。
「PECVDは品質が低くて使えない」 配線層が乗った後はLPCVDの高温が使えないため、PECVDが必要不可欠。後半工程の主役。
「ALDがあればCVDは不要」 ALDは精度は高いが速度が遅い。厚膜・量産はCVDが圧倒的に有利。両者は補完関係。
「CVD装置はAMATの独占」 CVD全体ではAMAT首位だが、Lam・TEL・KOKUSAI ELECTRICもセグメント別では強い。4社の住み分け競争

まとめ + FAQ

📋 この記事のまとめ

① CVDとは:原料ガスを化学反応させて、ウェーハに膜を「育てる」成膜の主力技術。

② 多様性が強み:SiO₂・SiN・多結晶シリコン・タングステンなど、原料ガスを変えるだけで多種多様な膜を作れる。

③ LPCVD:高温(600〜800℃)でバッチ処理。緻密で高品質。SiN・多結晶Siが主用途。

④ PECVD:プラズマで低温化(200〜400℃)。配線層が乗った後でも使える。層間絶縁膜が主用途。

⑤ 使い分け:「ウェーハ上に何が乗っているか」で決まる。序盤=LPCVD、配線後=PECVD。

⑥ 装置メーカー:AMAT(首位)・Lam Research(誘電体強い)・東京エレクトロン(万能)・KOKUSAI ELECTRIC(バッチ強い)の4社競争。

Q. CVDとPVDの違いは?
A. CVDは化学反応で膜を作るのに対し、PVDは物理的な力で膜を作ります。CVDが「ガス料理(蒸す)」ならPVDは「金属を弾き飛ばして貼る」イメージ。CVDは多様な膜が作れる万能型、PVDは金属配線が得意。詳しくは次回の④PVD記事で解説します。
Q. なぜLPCVDは「低圧」なの?
A. 圧力を低くするとガスの分子がウェーハ面に均一に届きやすくなるから。常圧(APCVD)と比べて、面内均一性が圧倒的に向上します。これが半導体量産では決定的に重要です。
Q. AI半導体時代にCVD需要はどうなる?
A. 構造的に拡大します。3D NANDの多層化(200層以上)、HBMの製造、先端ロジックの多層配線──いずれもCVD工程数が世代ごとに増加。Lam Researchが2025年に先端パッケージ向けPECVD「VECTOR TEOS 3D」を発売したのも、この需要拡大を見越した動きです。
