「PVD」「スパッタ」──金属配線を作る成膜技術として、半導体業界では超重要な工程です。でも、こんなふうに感じていませんか？
- 「物理気相成長」と言われても、何が「物理的」なのかピンとこない
- スパッタリングって、何を「スパッタ」しているの?
- CVDと何が違うの? どう使い分ける?
- AMATの「Endura」がすごいと聞くが、なぜ?
- 日本企業（ULVAC・キヤノンアネルバ）の強みは?
- PVD（スパッタ）の仕組み──金属を物理的に弾き飛ばすとは?
- CVDとの決定的な違いと使い分け
- 金属配線がスパッタで作られる理由
- 装置メーカー（AMAT・ULVAC・キヤノンアネルバ）の競争構造
PVD（Physical Vapor Deposition：物理気相成長）とは、金属の塊（ターゲット）にアルゴンイオンを高速でぶつけて原子レベルで弾き飛ばし、ウェーハ表面に積もらせる成膜方法です。代表的な手法が「スパッタリング」。CVDが「化学反応で膜を育てる」のに対し、PVDは「物理的に金属粒子を吹き付ける」のが本質的な違い。だから金属配線（銅・タングステン・チタン・アルミ等）の成膜では今もPVDが主役です。装置市場ではAMAT「Endura」がデファクトスタンダードとなっており、日本ではULVAC（6728）がスパッタ装置で世界トップクラス、キヤノンアネルバ（キヤノン傘下：7751）が独自技術で強みを持ちます。AI半導体・先端パッケージ・MRAMの拡大で、PVD需要は構造的に底堅く推移しています。

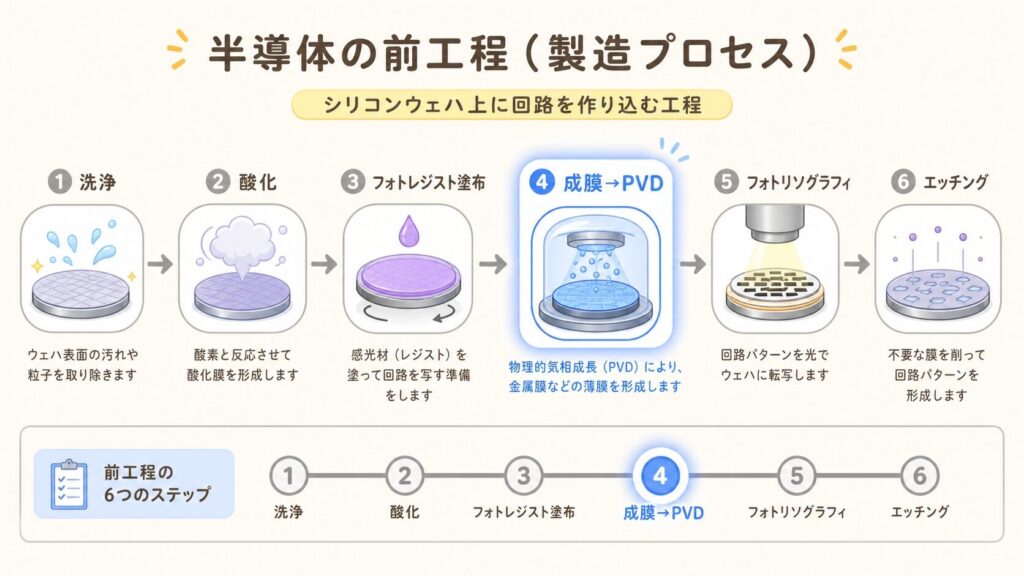

PVDとは？──金属を「物理的に弾き飛ばして」膜にする
💥 一言でいうと「金属の塊を弾丸でぶっ叩いて、原子の霧を作る」
PVD（Physical Vapor Deposition：物理気相成長）とは、金属やセラミックスの「塊（ターゲット）」を物理的な力で粉砕し、原子レベルの粒子としてウェーハ表面に積もらせる成膜方法です。
CVDが「ガスを化学反応させて膜を育てる」のに対し、PVDは「化学反応を使わない」のがポイント。文字通り、純粋に物理的な力だけで膜を作ります。

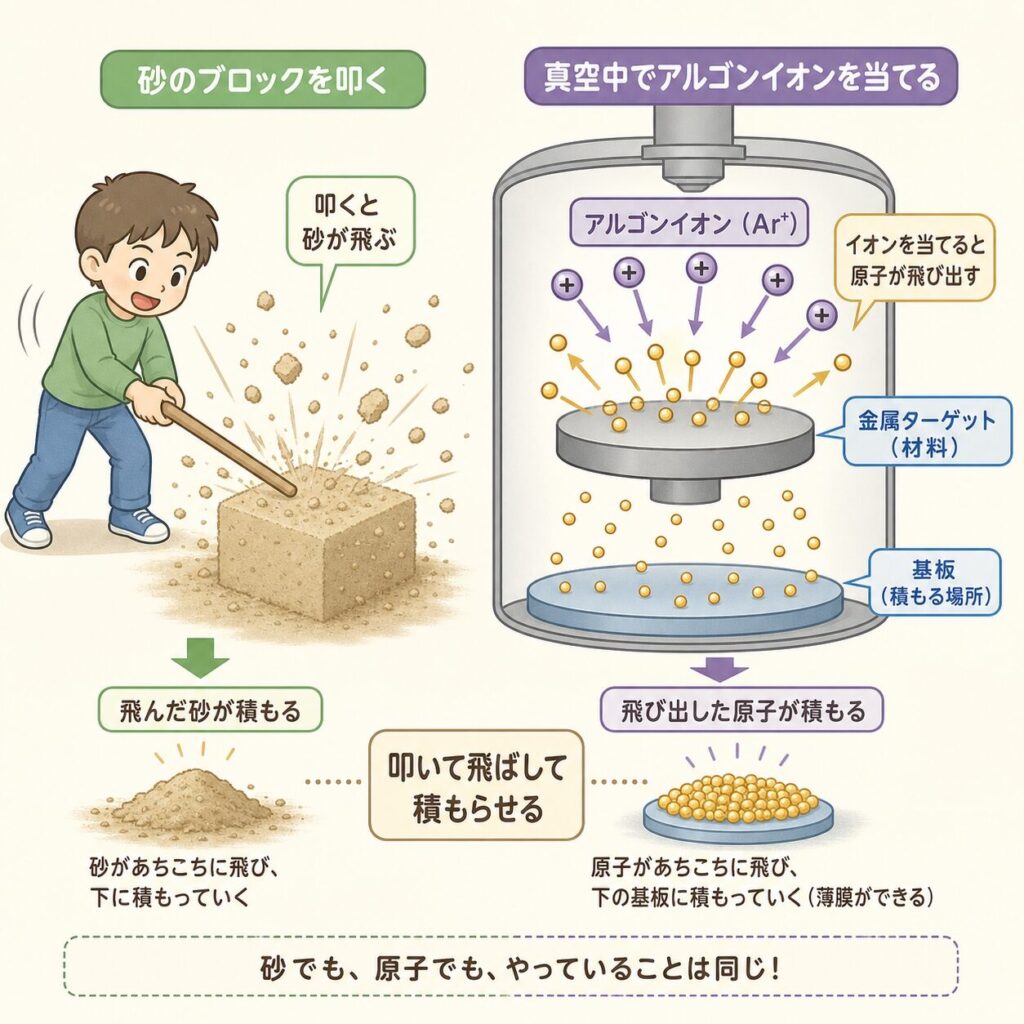

PVDは「砂場の砂遊び」のイメージです。砂の塊（ターゲット）を勢いよく叩くと、細かい砂粒が四方に飛び散りますよね。その砂粒が下に置いた板（ウェーハ）の上に積もって膜になる。「叩いて → 飛ばして → 積もらせる」──これがPVDの本質です。化学反応は一切ありません。

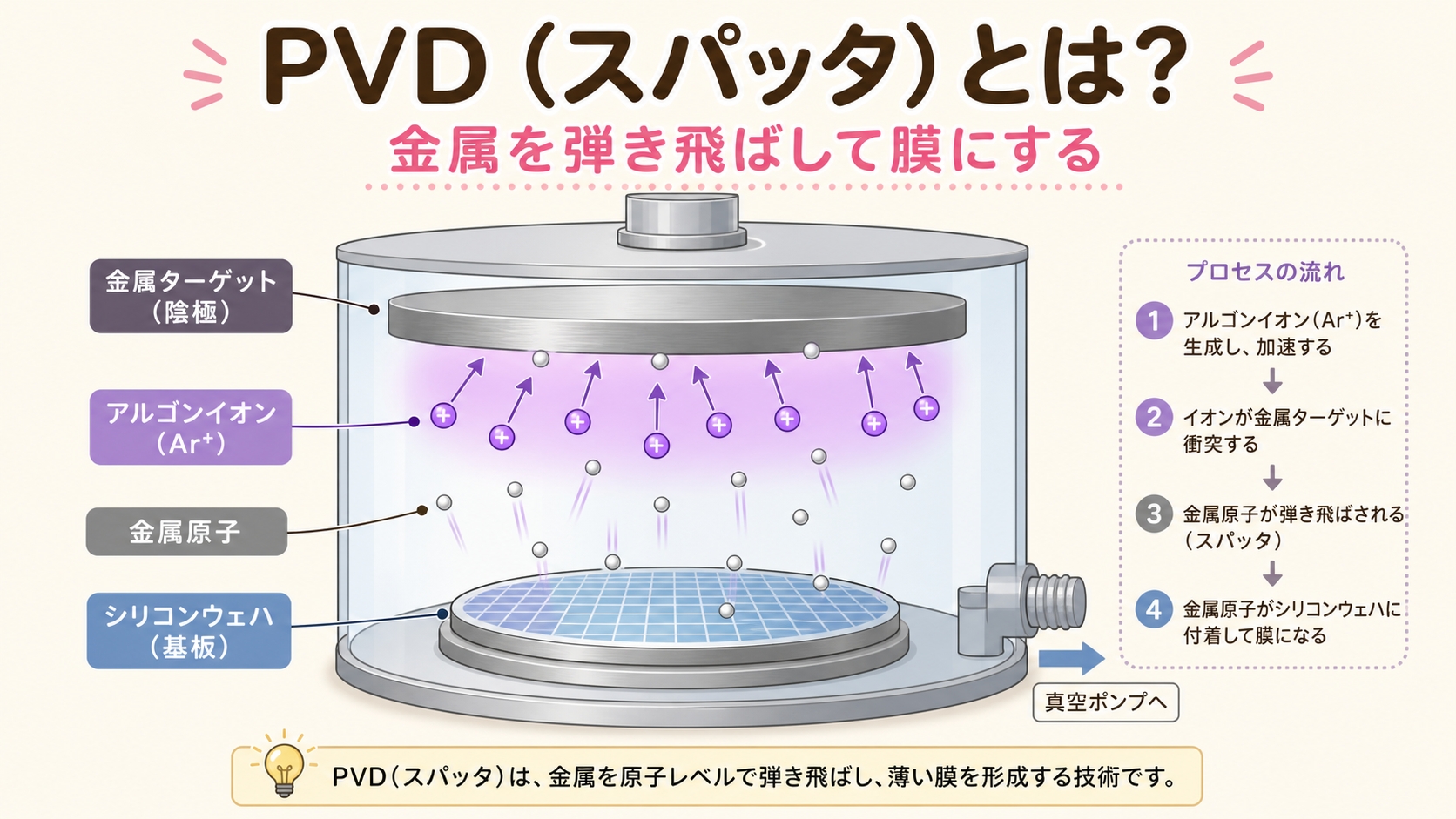

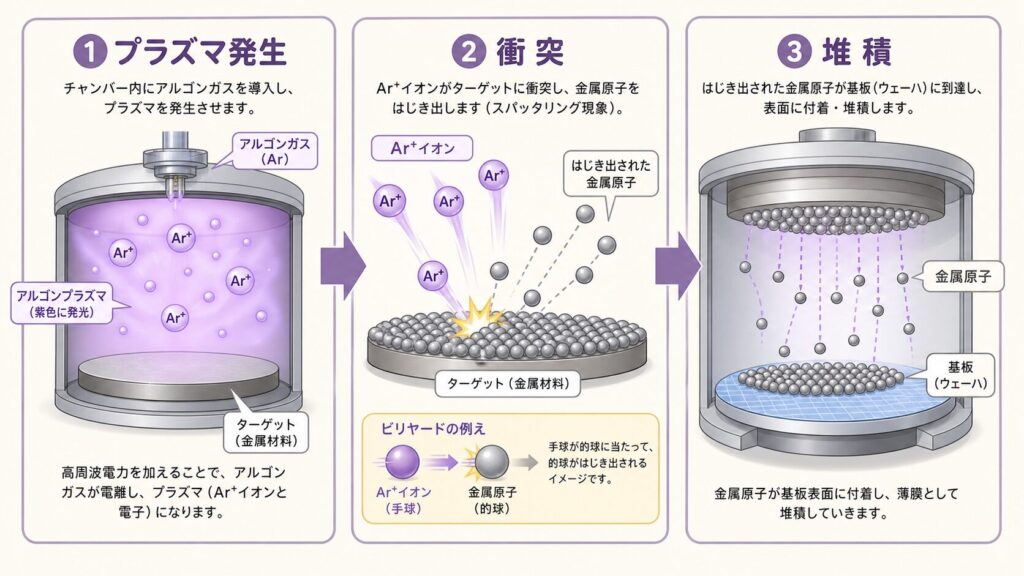

🎯 スパッタリングの3ステップ
PVDの中で最もよく使われるのが「スパッタリング」です。具体的にどう動くのか、3ステップで見ていきましょう。
真空チャンバー内にアルゴンガス（Ar）を入れ、高電圧をかけてプラズマ化する。アルゴンが正イオン（Ar⁺）になる。
アルゴンイオンを金属ターゲット（マイナスに帯電）に高速で吸引・衝突させる。ビリヤードの玉のように、ターゲットの金属原子を弾き飛ばす。
弾き飛ばされた金属原子が、向かい側に置かれたウェーハの表面に降り積もる。原子レベルで均一な金属膜が形成される。
PVDで「弾き飛ばす対象」となる金属の円盤や板。膜にしたい材料そのもの（銅・チタン・タングステン・アルミ等）でできている。ターゲットを変えれば、できる膜の材質も変わる。半導体の高純度（99.999%以上）ターゲットは、JX金属やプラズマターゲットなどの専門メーカーが供給。
希ガスの一種で、化学的に不活性（他の物質と反応しにくい）。スパッタリングではこの性質が重要──ターゲットを叩く弾丸として使えて、金属と化学反応せず純粋な物理衝撃だけを与えられる。

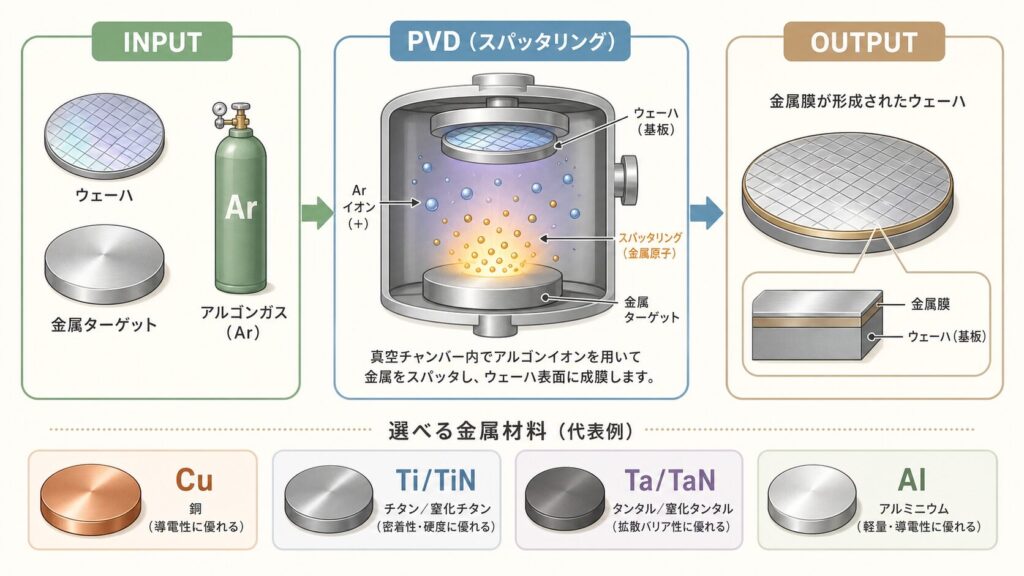

PVD工程の役割と、作れる膜
🔩 PVDで作れる膜は「金属」が主役
PVDの最大の役割は、金属配線・電極・バリア層を作ること。半導体チップ内部の「電気の通り道」を担う重要工程です。
PVD vs CVD──「物理」と「化学」の違い
PVDとCVDは「成膜」という同じ目的のために、まったく違うアプローチを取ります。両者の違いを押さえれば、半導体製造の全体像がぐっと見やすくなります。

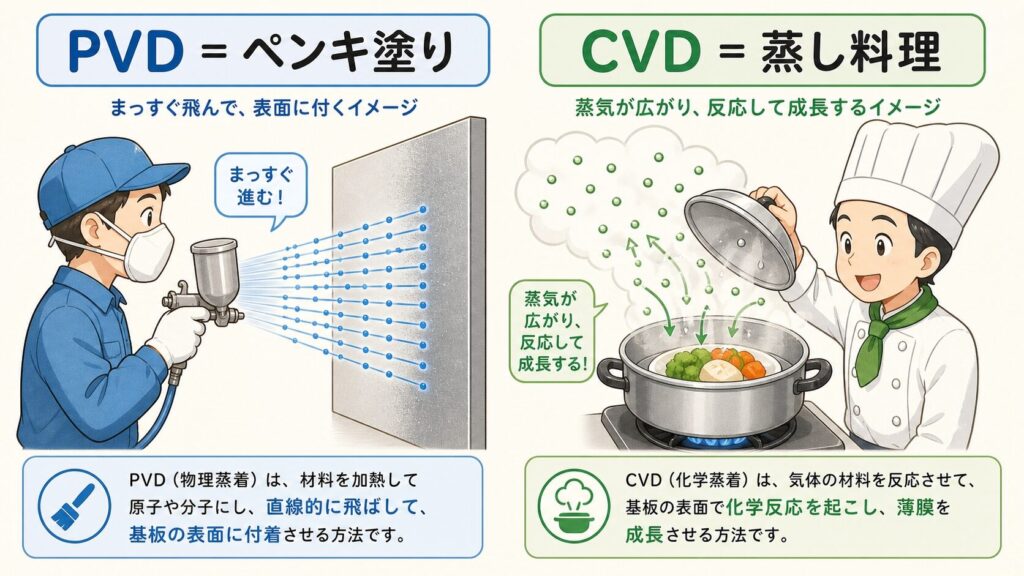

CVDが「料理（蒸す）」だとすると、PVDは「ペンキ塗り」です。CVDはガス同士が化学反応して膜が「育つ」のに対し、PVDは金属の塊から削り出した粒子をウェーハに「吹き付ける」。料理は素材が変化しますが、ペンキ塗りは素材そのものを表面に乗せるだけ──このシンプルな違いが、できる膜の特徴を決めます。
| 比較項目 | 💥 PVD（物理） | 💨 CVD（化学） |
|---|---|---|
| 原理 | 物理的に弾き飛ばす | ガスを化学反応させる |
| 原料 | 金属の塊（ターゲット） | ガス（SiH₄、TEOS等） |
| 処理温度 | 低温（〜200℃） | 中〜高温（200〜800℃） |
| 得意な膜 | 金属膜（Cu、Ti、Al等） | 絶縁膜・半導体膜 |
| 凹凸への被覆性 | やや弱い（直線的） | 良い |
| 膜の純度 | 非常に高い | 高い |
| 代表用途 | 配線・電極・バリア層 | 層間絶縁膜・ゲート |

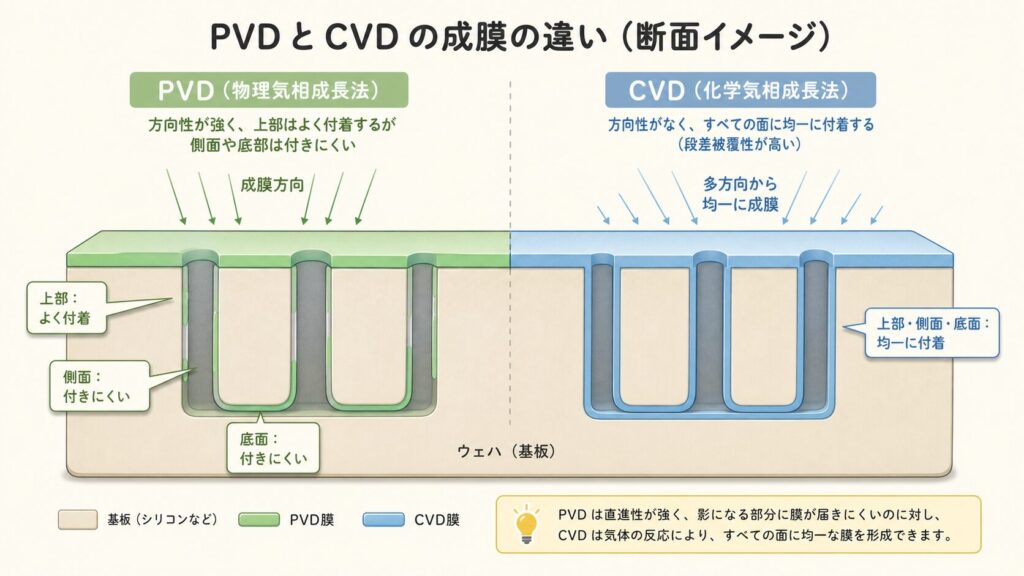

🎯 「直線的に飛ぶ」が PVD の最大の特徴
PVDの粒子は真空中をほぼ直線的にウェーハへ向かって飛びます。これは「上向きにペンキスプレーを吹き付けるイメージ」。一方、CVDのガスは四方八方から漂ってくるので、凹凸があってもくまなく膜を作れます。
・高純度な金属が必要な配線・電極
・低温で処理したいとき
・絶縁膜（SiO₂・SiN）を作りたいとき
・厚い膜を効率よく作りたいとき

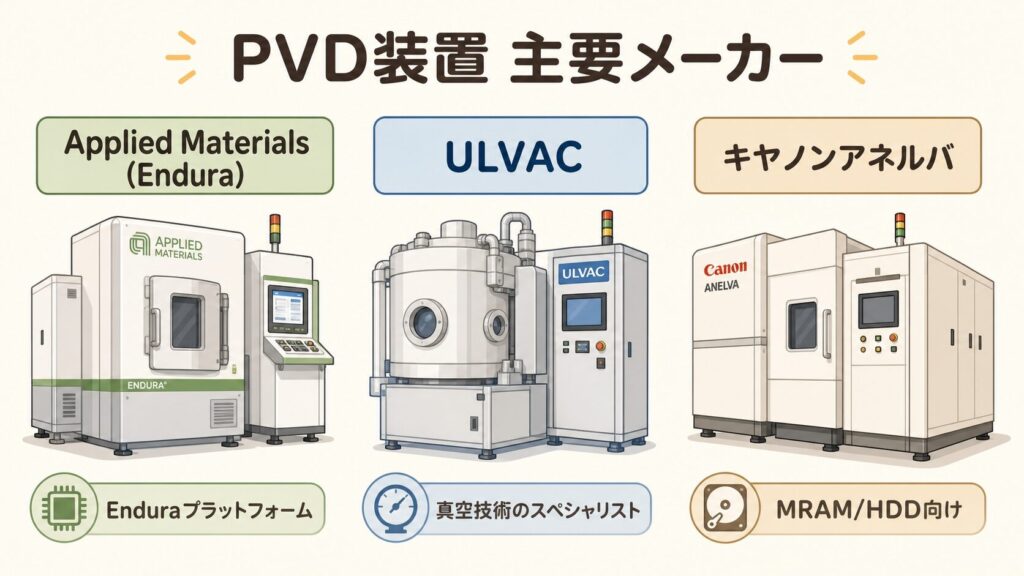

PVD装置の関連企業マップ──「米国1強＋日本2社」
🏭 AMATの「Endura」がデファクトスタンダード
PVD装置市場は、Applied Materials（AMAT）の「Endura」プラットフォームが事実上の業界標準として圧倒的な地位を築いています。最先端ロジック半導体の金属配線では、Enduraがほぼ独占状態。一方、日本ではULVAC（6728）とキヤノンアネルバ（キヤノン傘下：7751）が独自技術で存在感を持っています。
装置メーカー
- Applied Materials（AMAT）
「Endura」プラットフォームでデファクト。
最先端ロジック向けの金属配線で圧倒 - ULVAC（アルバック）（6728）
スパッタ装置で世界トップクラス。
裏面電極用スパッタで高シェア。FPD・パワー半導体に強い - キヤノンアネルバ（キヤノン：7751）
真空・薄膜技術がコア。
HDD磁気ヘッド向けスパッタで圧倒的。MRAM等の特殊用途で強み
ターゲット材料
- JX金属（ENEOS HD：5020）
半導体スパッタターゲットで世界シェア60%超 - 三菱マテリアル（5711）
高純度ターゲット - 東ソー（4042）
各種ターゲット材料
使う側（ユーザー）
- TSMC（2330.TW）
- Samsung（005930.KS）
- Intel（INTC）
- SK Hynix（000660.KS）
- パワー半導体メーカー（ローム・東芝等）
🇯🇵 ULVACとキヤノンアネルバの強さの源泉
日本のスパッタ装置メーカー2社は、真空技術に長年の蓄積を持つ点で共通しています。

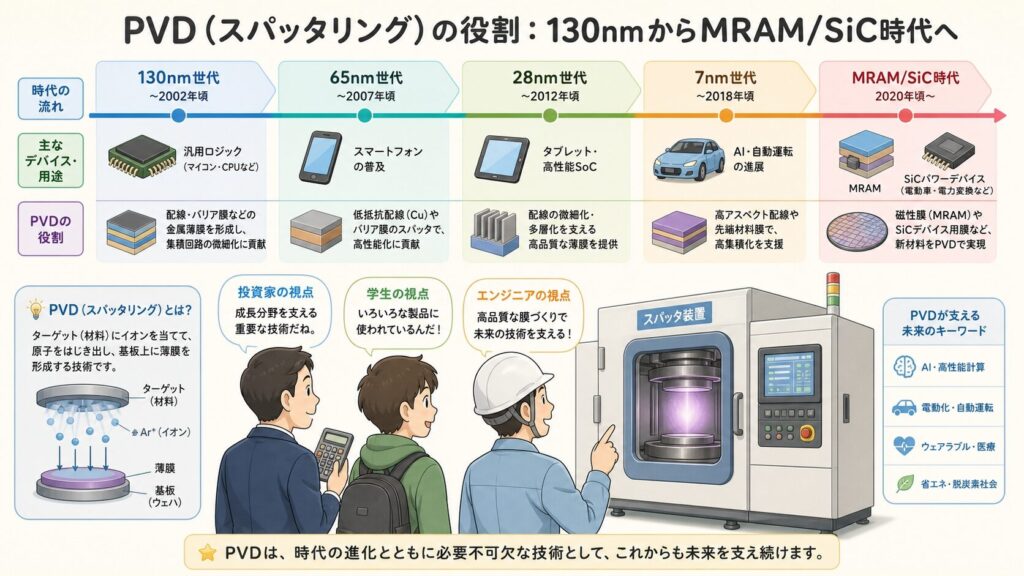

PVDはどの世代で活躍しているか?
最先端ロジックでは凹凸被覆の弱さからALDと併用が増えたが、パワー半導体・MRAMでは主役の座を維持。
📐 PVDが扱う精度
数百nm
配線層は数十〜数百nm。
用途で厚さが大きく変わるのが特徴。
あなたにとっての意味──投資家・学生・技術者の視点
よくある誤解を整理する
| ❌ よくある誤解 | ✅ 実際はこう |
|---|---|
| 「PVDは古い技術でCVDに置き換わる」 | 金属配線分野では今もPVDが主役。CVDは絶縁膜が得意、PVDは金属が得意で住み分け。両者は補完関係。 |
| 「スパッタリングは『ガスを吹き付ける』」 | ガスを吹き付けるのではなく、ガスのイオンで金属を弾き飛ばし、その金属粒子が膜になる。主役はあくまで金属。 |
| 「ALDが主流の時代にPVDは要らない」 | 最先端ロジックの厚い金属層・電極・パワー半導体・MRAMでは今もPVDが必要。むしろ役割分担の中で需要が安定している。 |
| 「ULVACはFPD専業」 | FPDは大きな柱の一つだが、半導体・SiCパワー半導体・有機ELでも強い。SiC用イオン注入装置はシェア7割でEV時代の追い風。 |
| 「キヤノンの子会社だから半導体は素人」 | アネルバは1953年創業の真空技術専業で、HDD磁気ヘッドではほぼ独占。MRAMの磁性膜スパッタなど他社が手を出せないニッチ領域で世界をリード。 |
まとめ + FAQ
① PVDとは：金属の塊（ターゲット）にアルゴンイオンをぶつけて原子を弾き飛ばし、ウェーハに積もらせる物理的成膜法。
② スパッタリング：PVDの代表手法。アルゴンプラズマで金属を粉砕→ウェーハ堆積の3ステップ。
③ CVDとの違い：PVDは「物理（弾き飛ばす）」、CVDは「化学（反応させる）」。PVDは金属、CVDは絶縁膜が得意。
④ 用途：銅・チタン・タンタル・アルミなど金属配線・電極・バリア層の主役。
⑤ 装置メーカー：AMATの「Endura」がデファクト。日本ではULVAC（6728）とキヤノンアネルバ（7751）が独自技術で強み。
⑥ AI時代との接続：EV用SiCパワー半導体・MRAM・先端パッケージ需要で、PVD装置の需要は構造的に底堅い。
📚 次に読むべき記事
📖 ① 成膜とは？ウェーハに「膜」を積み重ねる工程 →

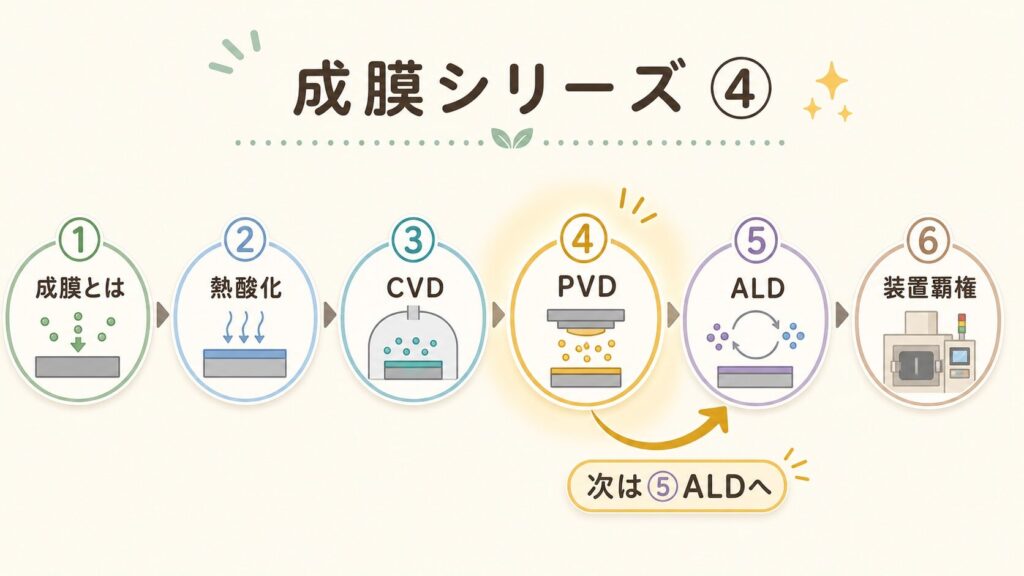

🎓 成膜シリーズ全6記事
