住友電気工業(5802)とは?AI光電融合の「光の接続」を握る化合物半導体の実装本命

企業分析

「住友電工=ワイヤーハーネスの会社」──そう思っていませんか? でも最近、AI・半導体・光電融合のニュースで急にこの名前を見かけるようになった。「自動車部品の会社が、なぜAIで注目されるの?」と感じている方は少なくありません。

😣 こんな疑問はありませんか?
  • 住友電工って結局、何の会社? 自動車部品じゃないの?
  • 「光電融合」で名前が出るけど、フジクラとどう違うの?
  • NVIDIAとの接点があるって聞くけど、何を供給してるの?
  • 株価が大きく動いているけど、AI関連は本物なのか一過性なのか判断したい
  • 投資・就活の前に、この会社の”稼ぎ頭”と”強み”を構造で整理したい
✅ この記事でわかること
  • 住友電工がAIインフラのどこにいるか(バリューチェーン座標)
  • 何で食っているか(5事業セグメントとAI関連の位置)
  • 光電融合・CPOで握る「光の接続(ミラー技術)」という蛇口
  • InP化合物半導体世界シェア約4割という隠れたMoat
  • フジクラとの棲み分けとNVIDIAとの接点
  • 最新決算・追い風とリスク・投資/就活への意味
🎯 先に結論(企業サマリー)

住友電気工業は、一言でいうと「電線から始まり、自動車・光通信・エネルギー・材料まで手がける総合非鉄・電機メーカー」です。売上の約6割は自動車(ワイヤーハーネス等)ですが、AIで注目される核心は「情報通信」と「化合物半導体」。特に光通信に不可欠なInP(インジウムリン)基板で世界シェア約4割を握り、AIデータセンターの次世代技術「光電融合(CPO)」では、量産の最大の難所である「光の接続(ミラー技術)」で先端を走っています。フジクラが「光ケーブル・接続機」なら、住友電工は「光を生み・受け・つなぐ半導体デバイス」──光電融合の”第2の本命”です。

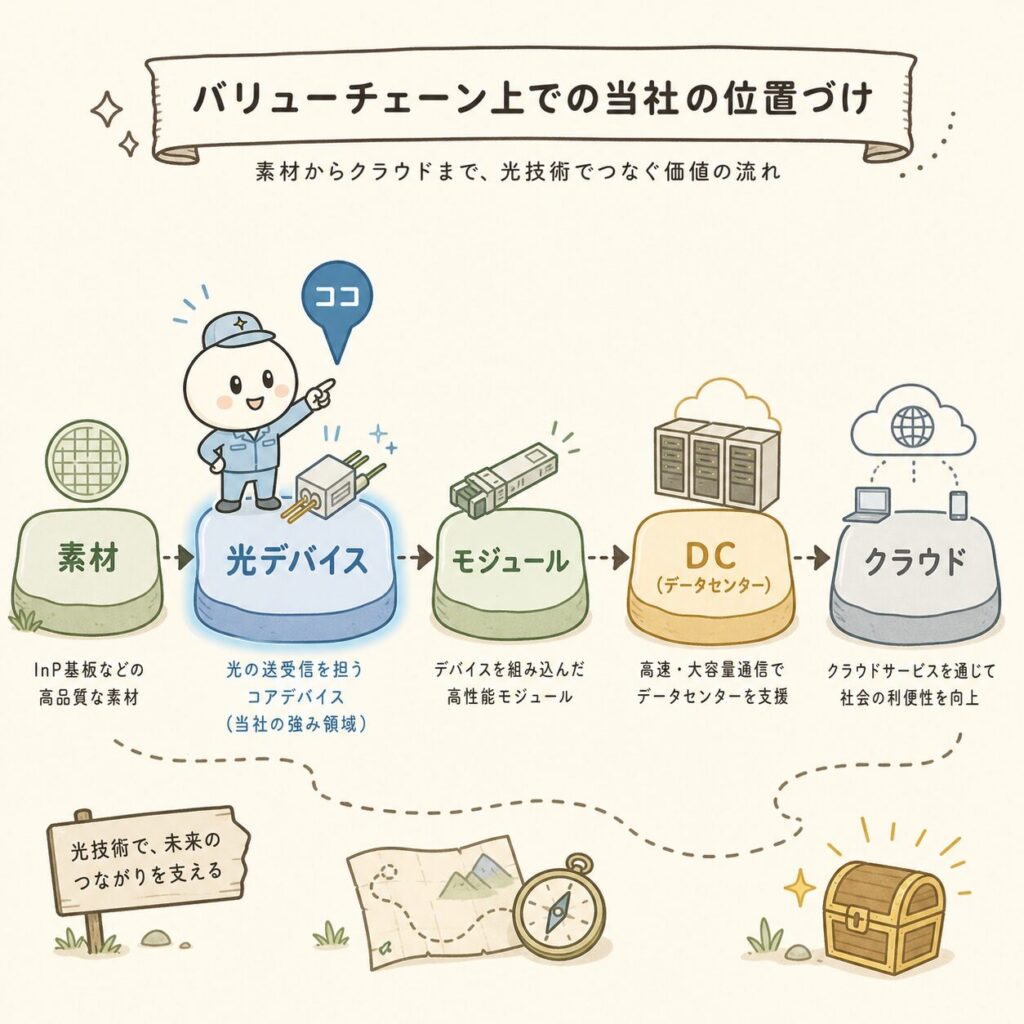

🧭 この企業の立ち位置:AIインフラ > 光配線・化合物半導体 > 住友電気工業
▼ サプライチェーン(上流→下流)
素材(InP基板)
光部品・光デバイス ←ココ
モジュール・システム
DC建設・運用
クラウド・AIサービス
▼ 関わる技術領域
光電融合(CPO)
シリコンフォトニクス
化合物半導体(InP)
光トランシーバー
💡 一言でいうと:川上〜川中で「光を生み・受け・つなぐ半導体デバイスと、その原材料(InP基板)」を握る企業。AIデータセンターの通信を”電気から光へ”置き換える波の中核部材を供給する。

まず数字で見る──住友電工の業績サマリー

企業を理解する第一歩は「規模と稼ぐ力」を数字で掴むこと。住友電工の最新決算(2026年3月期)を、他社と横比較できる標準フォーマットで整理します。

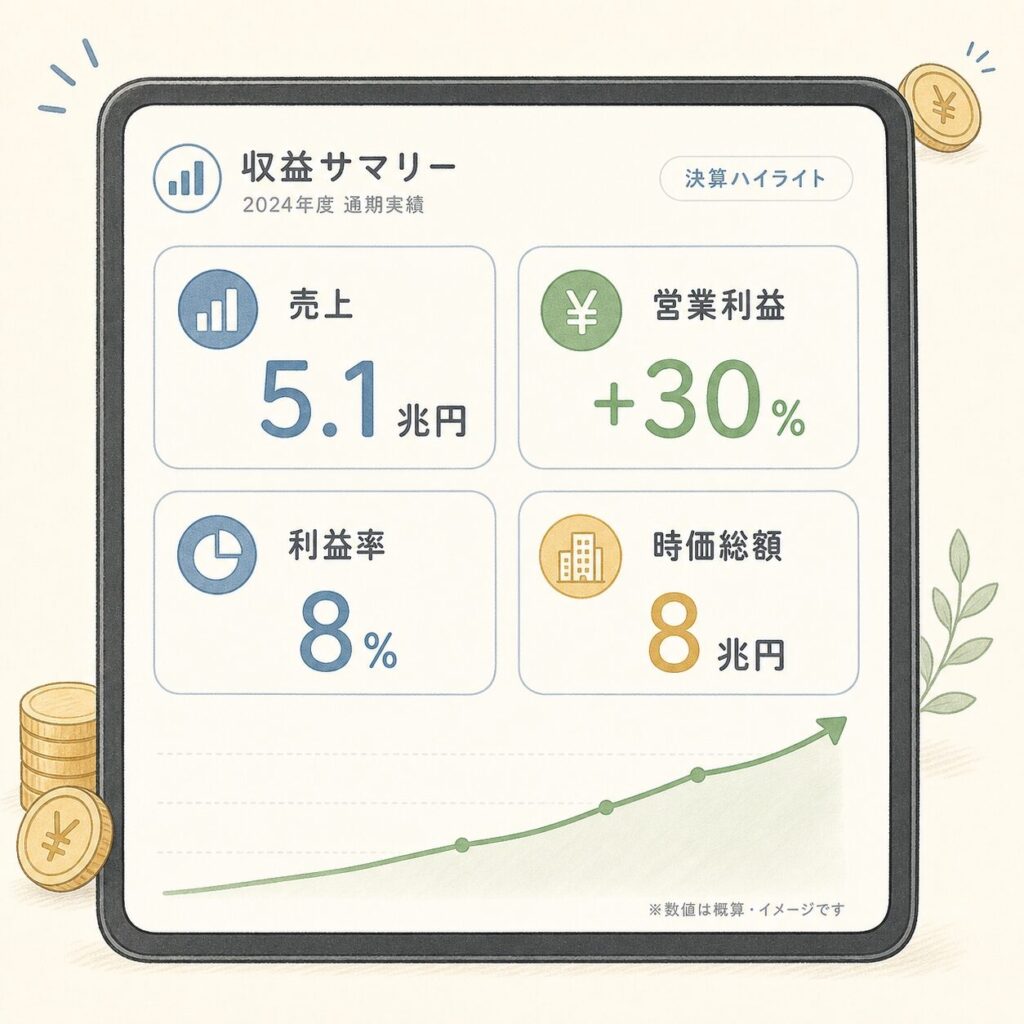

📊 住友電気工業(5802)の業績サマリー
※2026年3月期(通期・連結)実績/出典:同社2026年3月期決算短信。株価・時価総額・PERは2026年7月時点の公開情報に基づく参考値。
売上高
5兆1,101億円
前年比 +9.2%
営業利益
4,181億円
前年比 +30.4%
営業利益率
約8.2%
増収以上に利益が伸長
時価総額
約8兆円規模
PER 約23倍(参考)
📖 用語メモ:営業利益率

売上高に対して本業でどれだけ利益を出せているかを示す指標(営業利益 ÷ 売上高)。総合電機・非鉄大手は事業が多岐にわたるため、部品専業メーカー(アドバンテスト等の20〜30%)より低くなりやすい。住友電工の約8%は、この業態としては良好な水準。売上増を上回るペースで営業利益が+30.4%伸びた点が、2026年3月期の最大のポイント。

💡 数字の読み方:売上5兆円超の巨艦企業が、営業利益を1年で3割も伸ばした。牽引役は「データセンター向け光製品」と「堅調な自動車」。AIブームが、この総合メーカーの利益体質を一段引き上げつつあることが決算に表れています。

何で食っているのか?──5事業セグメントとAIの位置

「住友電工=自動車部品」というイメージは、半分正解で半分誤解です。同社は5つの事業セグメントを持つ多角化企業。まず売上構成を見て、AIがどこに効くのかを掴みましょう。

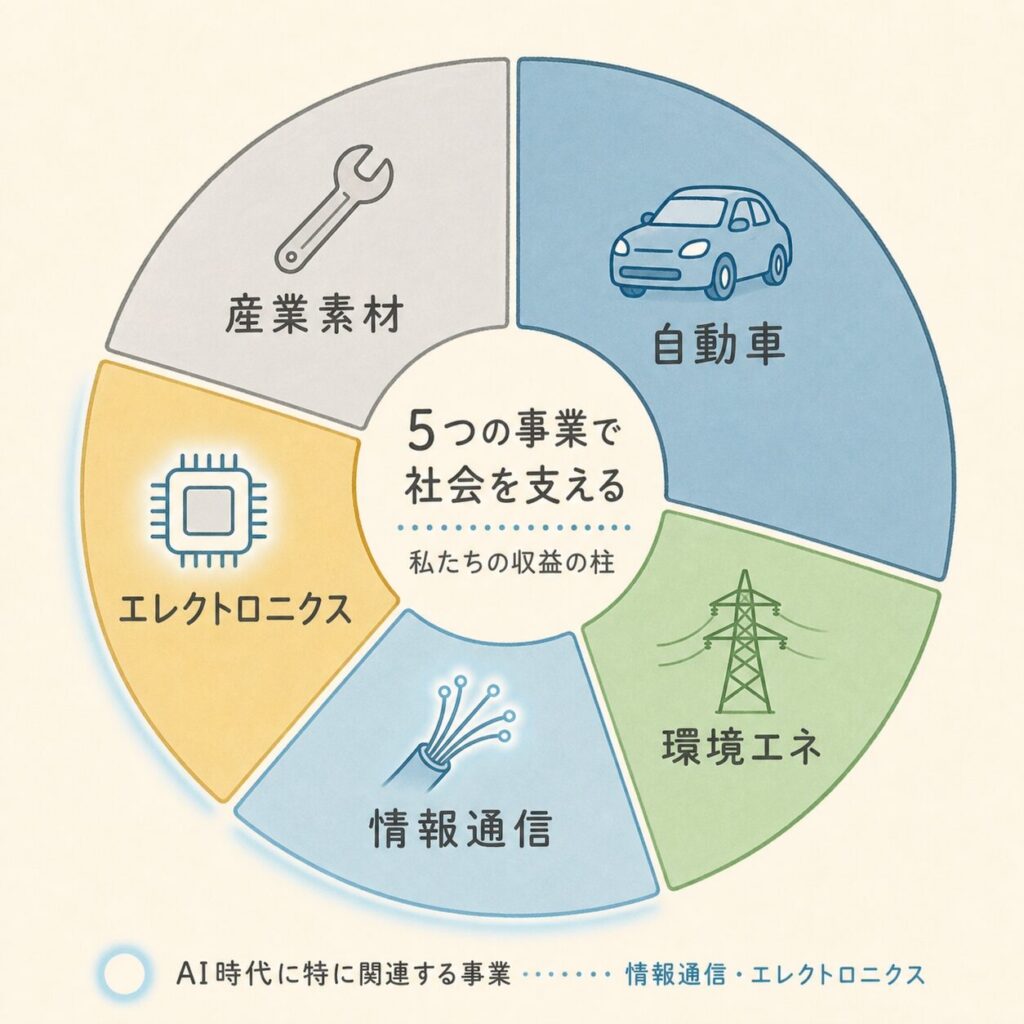

🏗️ 売上構成(セグメント別・概数)
自動車 58%
環境エネ 22%
情報通信/エレ/産業素材 20%
💡 AI関連の急所:売上規模は自動車が最大だが、AIデータセンター需要が直接効くのは「情報通信」セグメントと、全社横断の「化合物半導体」。規模は小さめでも、成長率と利益貢献の”伸びしろ”がここに集中している。
※構成比は同社「At a glance」等の公開情報を基にした概数。年度・集計方法により変動。

📋 5セグメントを一枚で整理

セグメント 主な製品 AIとの関係
自動車 ワイヤーハーネス、防振ゴム 間接的(規模の柱・キャッシュ源)
環境エネルギー 電力ケーブル、送配電 ○(DC向け電力インフラ需要)
情報通信 光ファイバ、光デバイス、光トランシーバー ◎(AI-DC向け光製品の中核)
エレクトロニクス 化合物半導体、FPC、電子ワイヤー ◎(InP基板・光電融合の要)
産業素材 超硬工具、特殊金属線 間接的
☕ たとえるなら…

住友電工は「幅広い定食を出す老舗食堂」です。看板メニュー(自動車)が売上の大黒柱で店を支えている一方、最近は「AIデータセンター向けの新メニュー(光デバイス・化合物半導体)」が急に行列を作り始めた。株価が反応しているのは、この”新メニューの成長スピード”に対してです。

なぜ強いのか①──InP基板「世界シェア約4割」という土台

住友電工のAIでの強みを理解する鍵がInP(インジウムリン)という化合物半導体です。あまり聞き慣れない材料ですが、これがAIデータセンターの光通信を支える”心臓部の素材”。ここでのMoat(堀)を3段で分解します。

📖 用語メモ:InP(インジウムリン/化合物半導体)

シリコンとは異なり、複数の元素を組み合わせた半導体材料。シリコンが苦手な「光を発する・受ける」動作と超高速動作に優れる。光通信のレーザー(発光素子)やフォトダイオード(受光素子)に不可欠で、AIデータセンターの光トランシーバーの中核材料。作るのが難しく、量産できるメーカーは世界に数社しかない。

💎 なぜ住友電工のInPは強いのか?(3段で分解)
① 根拠(事実)

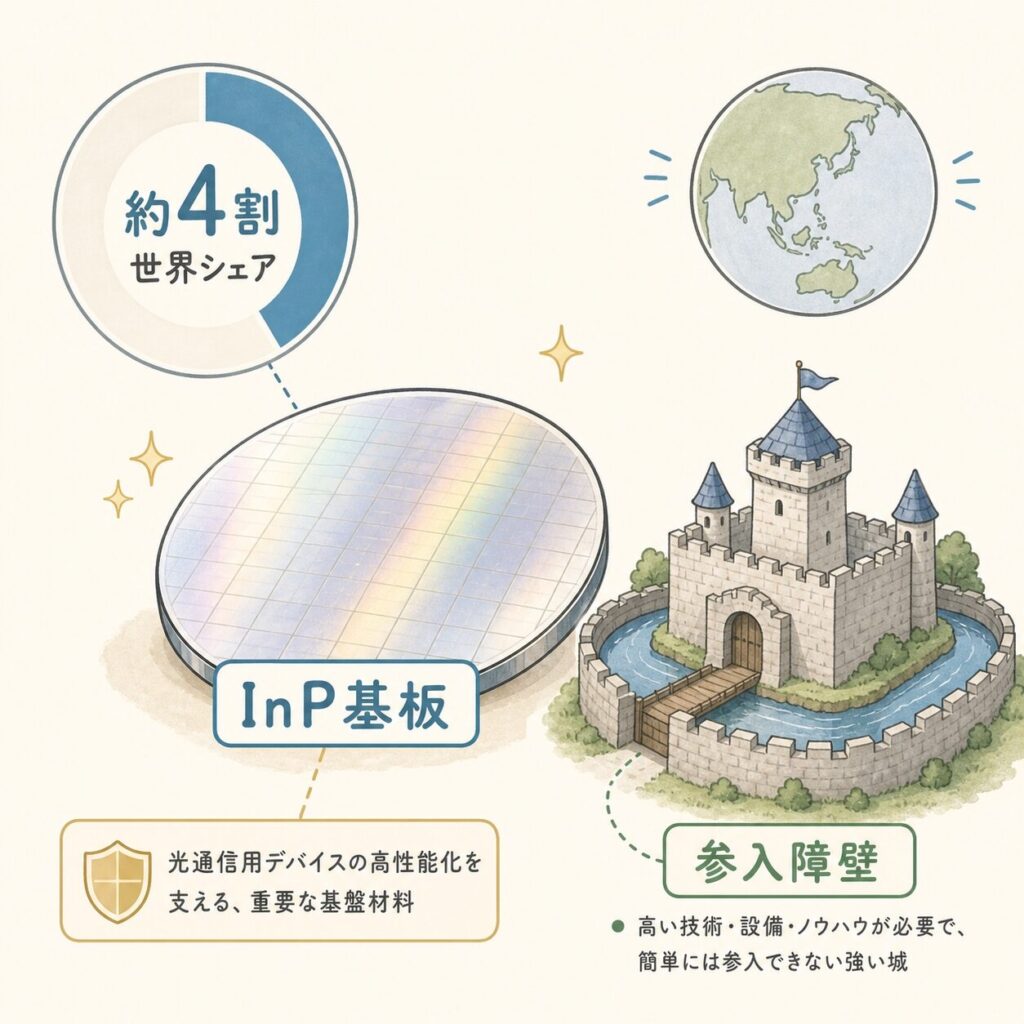

住友電工のInP基板の世界シェアは約4割(報道ベース)。InPウエハーの世界3大メーカーはJX金属・住友電工・米AXTとされ、寡占市場。さらに同社は基板だけでなく、その上に作る光デバイス(発光・受光素子)でも世界シェア3割超を持つ。
② 構造(なぜそうなるか)
InP基板は結晶成長が難しく、高品質・大口径の量産には長年の技術蓄積が必要。参入障壁が極めて高い。しかも住友電工は「基板(材料)→光デバイス(素子)」を一貫して手がける垂直統合型。光通信と無線通信の両方の化合物半導体を作れるメーカーは世界でもほぼ例がなく、これが顧客ロックインを生む。
③ 持続性(崩れないか)
AI需要でInPの引き合いが急増し、同社は光通信の半導体材料の生産能力を3倍に引き上げる計画(従来計画を上方修正)。増産投資でリードを広げる構え。一方、寡占市場ゆえ競合(JX金属・AXT)も増産しており、供給過剰局面ではシェア・価格が揺れるリスクは残る。
✏️ ひとことメモ  AIデータセンターは膨大なデータを高速でやり取りするため、通信を「電気」から「光」へ置き換える動きが加速中。その”光の発生源”がInPレーザー。GPUが増えるほどInP需要が構造的に伸びる関係にあります。

なぜ強いのか②──光電融合(CPO)量産の難所「光の接続」を握る

2026年、AI半導体の後工程で最大のテーマになっているのが「光電融合(CPO)」です。そしてこの量産で最後まで残る難所が「光の接続(光をチップに正確に届ける実装)」。ここで住友電工が独自のミラー技術で先端を走っています。

📖 用語メモ:光電融合/CPO(Co-Packaged Optics)

従来はスイッチ用チップの「隣」に置いていた光通信部品を、チップと同じパッケージ内に一体実装する技術。配線距離が縮まり、消費電力を大幅に削減できる。AIデータセンターの電力問題の切り札として、2026年から本格的な量産フェーズに入ったとされる。

☕ なぜ「光の接続」が難所なのか

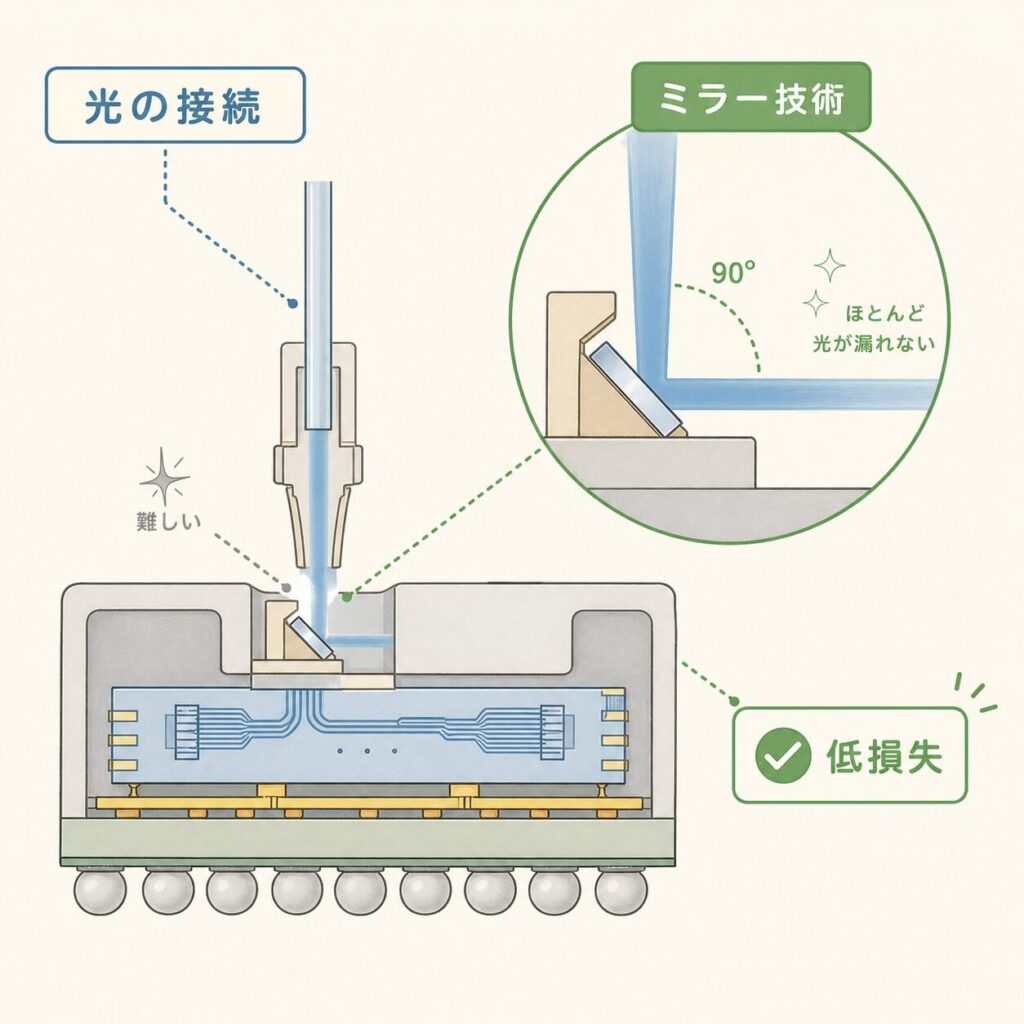

光は電気の配線と違い、わずかにズレたり角度が狂ったりするだけで大きく損失(=信号劣化)します。極細のファイバーから出た光を、パッケージ内の光チップの正確な位置へ、低損失で届ける──これは「暗闇でレーザーポインターの光を、遠くの1円玉の穴に通し続ける」ような精密さが求められる作業。ここを安く・大量に・安定してできる企業は限られます。

💎 なぜ住友電工のCPO実装は強いのか?(3段で分解)
① 根拠(事実)
2026年5月の後工程国際学会「ECTC 2026」で、住友電工はCPO量産の鍵「光の接続」において、ミラー(反射鏡)を使って光の結合損失を低減する技術を発表し注目を集めた(日経クロステック報道)。光ファイバの端面処理・レンズ・ミラーの実装ノウハウを長年蓄積。
② 構造(なぜそうなるか)
住友電工は「光を生む素子(InPレーザー)」「光を通すファイバ」「光を実装する技術」をすべて自社グループで持つ。CPOは素材・素子・実装のすり合わせが命なので、この一貫体制が強力な差別化になる。単なる部品屋ではなく”光のワンストップ”であることがMoatの源泉。
③ 持続性(崩れないか)
CPOは2026年からの量産初期で、勝者がまだ確定していない領域。住友電工は有力候補の一角だが、レゾナックや海外勢も実装技術を競っており、「一社独占」ではない。採用実績(どのスイッチ/GPUに載るか)が今後の決め手になるため、報道の”接点”だけで確定と判断するのは早計。
🔗 関連記事で深掘り
先端パッケージとは?AIチップの「組み立て方」が変わった理由 →
・CPO(Co-Packaged Optics)とは?(/cpo/1374/)※光電融合の技術詳細

NVIDIAとの接点──住友電工は「光」でどう関わるのか

投資家が最も気にするのが「NVIDIAとの接点」です。ただし、ここは事実と期待を切り分けて理解する必要があります。冷静に整理しましょう。

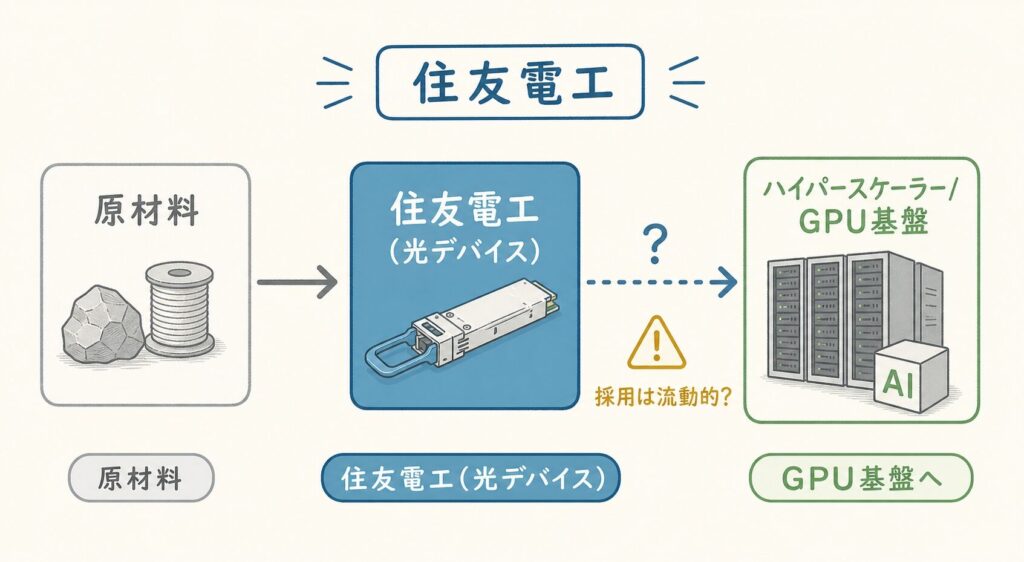

🔗 住友電工(光)の取引ポジション
仕入先(川上)
インジウム等の原材料
(自社でInP基板化)
本記事の企業
住友電工
光デバイス・CPO部材
顧客(川下)
ハイパースケーラー
ネットワーク機器/GPU基盤

住友電工はInP光デバイスを、北米のハイパースケーラー(大規模クラウド事業者)向けの通信機器メーカーに供給しています。NVIDIAが進めるCPOスイッチ/光電融合の潮流の中で、住友電工は「光を届ける部材のパートナー候補」として名前が挙がる存在です。

⚠️ ここは冷静に:期待と事実の切り分け

「住友電工=NVIDIAの光サプライヤー確定」と断定できる公式情報は、本記事執筆時点(2026年7月)では限定的です。CPO量産は始まったばかりで、どの部材メーカーがどの製品に正式採用されるかは流動的。報道では「選ばれた」説も「選ばれなかった」説も飛び交っており、接点があること=業績への即時貢献ではない点に注意が必要です。株価はしばしばこの”期待”を先に織り込みます。

🔗 サプライチェーン全体で確認
高密度データセンターとは?AI時代に「普通のDC」では足りない理由 →
・NVIDIAサプライチェーン全体像(/nvidia-supply/891/)
・光トランシーバーとは(/optical-transceiver/1408/)

競合との違い──フジクラと住友電工はどう棲み分けるか

「光電融合」で必ず並ぶのがフジクラ(5803)。しかし両社は”光”でも守備範囲が違います。単独で語らず、相対位置で理解しましょう。

⚔️ 光電融合・光配線での棲み分け
住友電工(5802)
光を「生む・受ける・実装」
InP化合物半導体・光デバイス・CPOミラー実装
フジクラ(5803)
光を「つなぐ・束ねる」
光ケーブル・融着接続機・高密度配線
古河電工(5801)
光+熱の両にらみ
光ファイバ・熱マネジメント材料
※各社の位置づけは事業内容に基づく整理。上下・優劣を示すものではない。
☕ たとえるなら…

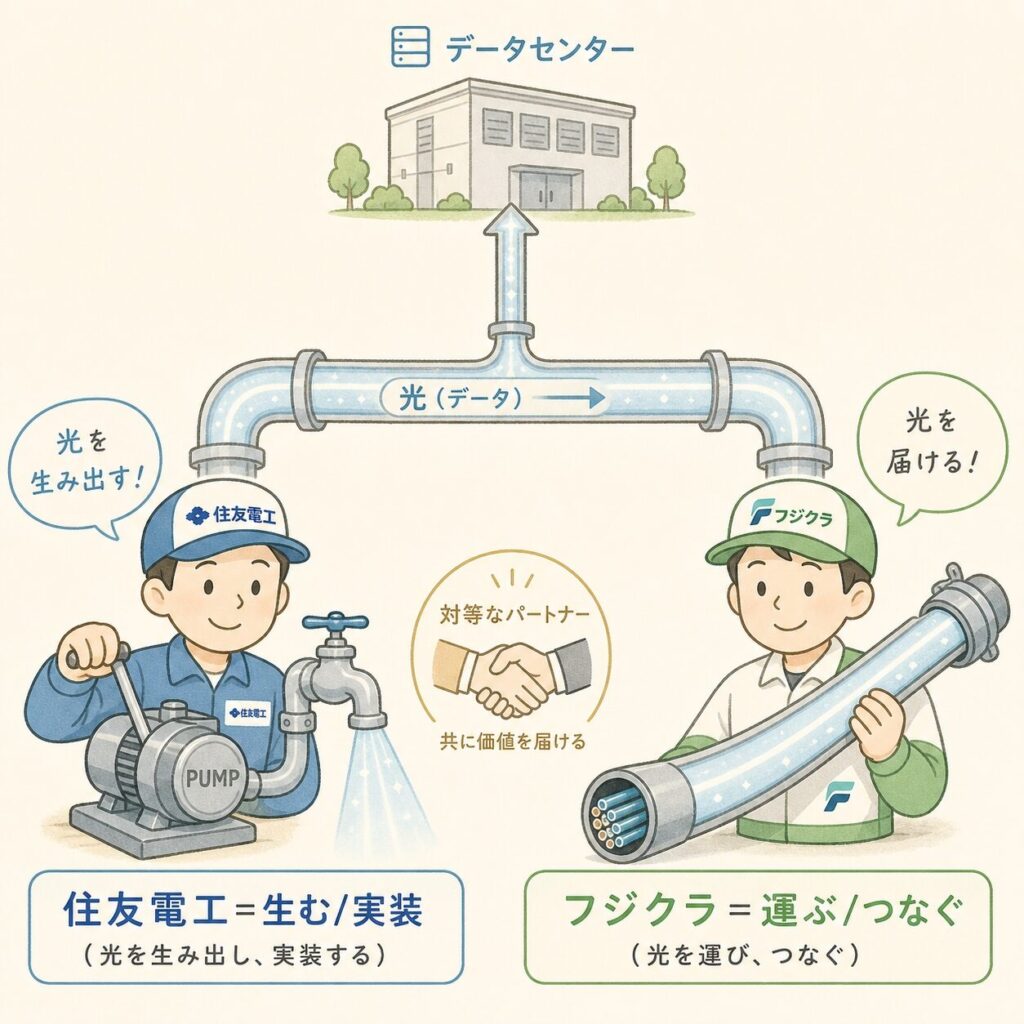

水道にたとえると、住友電工は「水を作るポンプと蛇口(光を生む素子・実装)」、フジクラは「水を運ぶ配管(光を運ぶケーブルと接続)」。どちらも水道に不可欠ですが、担う工程が違うため直接の食い合いは少なく、むしろ同じ光電融合の波に一緒に乗る関係です。AI-DCの光化が進めば、両社ともに需要が伸びる構造。

🔗 競合企業を読む
フジクラ(5803)|光ケーブル・融着接続機の企業分析 →
・シリコンフォトニクスとは(/silicon-photonics/1392/)※InPとの技術対比

追い風とリスク──両面で冷静に評価する

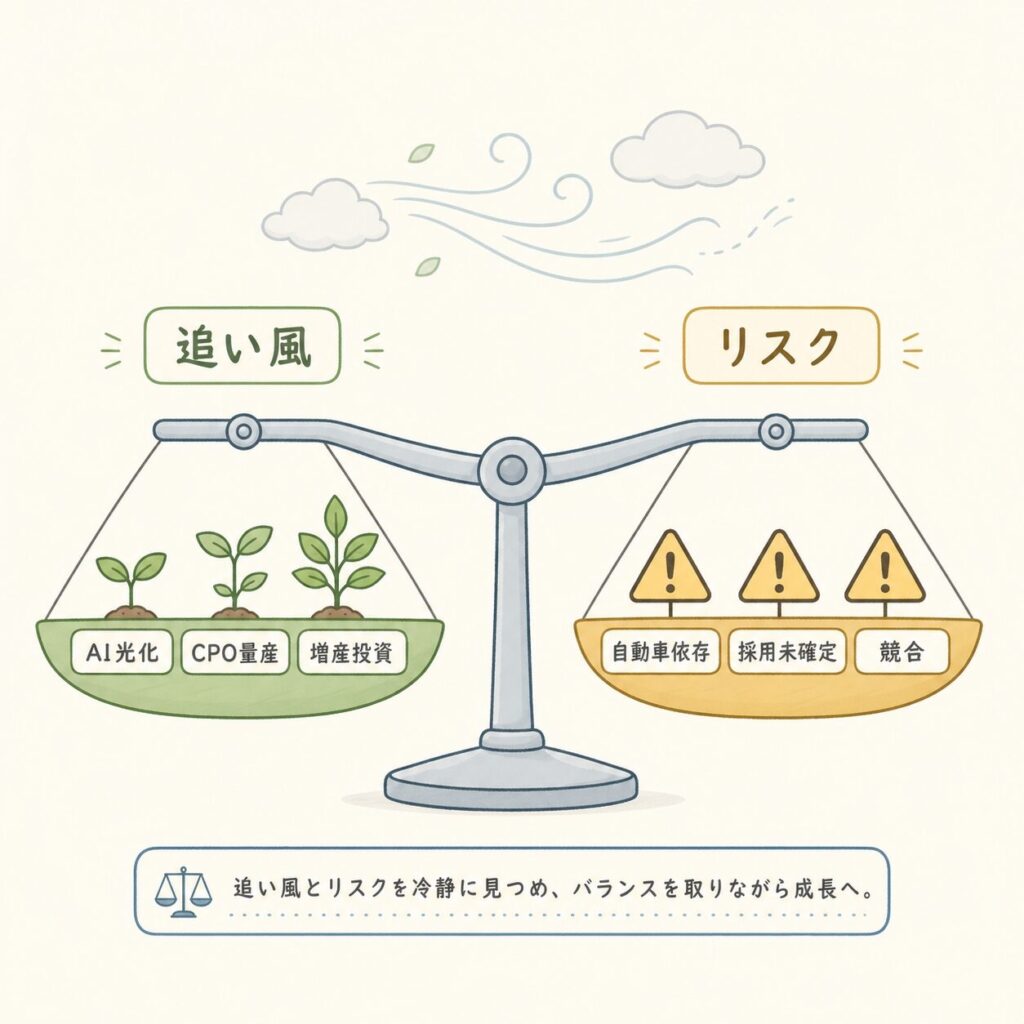

好材料だけを見ると判断を誤ります。成長ドライバーとリスクを必ずセットで押さえましょう。

🌱

追い風(成長ドライバー)

  • AI-DCの「光化」:通信を電気→光へ置換する構造需要。InP・光デバイスが直接恩恵
  • 光電融合(CPO)の量産開始:2026年から本格化。実装技術の”隠れ本命”として期待
  • 増産投資:光半導体材料の生産能力を3倍へ。供給制約を先回りで解消
⚠️

逆風・リスク

  • 売上の6割は自動車:EV・生産変動や為替の影響を強く受け、AIだけでは全社が動かない
  • CPO採用は未確定:正式採用の可否・時期が流動的。期待先行のはく落リスク
  • 寡占競争:InPはJX金属・AXT、CPO実装はレゾナック等と競合。供給過剰なら価格下落も
🧭 一過性か構造的かの見極め:住友電工のAI関連は、「光化」という長期の構造トレンドに乗っており、一過性の急騰テーマとは性質が異なります。ただし株価はしばしばこの構造を”前借り”して先に上がるため、業績の実際の伸び(情報通信・エレクトロニクスの利益)が期待に追いつくかを、四半期決算のセグメント損益で継続チェックすることが重要です。
🔗 需要トレンドの背景を理解する
AIの電力問題|ChatGPT 1回の電力を構造で理解する →(光電融合が省電力の切り札になる理由)

あなたにとっての意味と、よくある誤解

📌 あなたにとっての意味
📈 投資家の方へ: 住友電工は「AIテーマの純粋株」ではなく、自動車を土台に持つ総合メーカー。AI関連(情報通信・化合物半導体)の伸びが全社利益をどれだけ押し上げるかを、セグメント別営業利益で追うのが正しい見方。CPOは長期の構造材料だが、採用確定までは期待が先行しやすい。
🎓 就活・転職の方へ: 「自動車部品の安定企業」でありながら「光電融合という最先端」も持つ二面性が魅力。化合物半導体・光デバイス・材料開発は世界トップ級の技術現場で、電気・材料・光工学のバックグラウンドが活きる。
🔧 技術者の方へ: 光通信と無線の化合物半導体を両方作れるメーカーは世界でも稀。InP結晶成長〜光デバイス〜CPO実装まで一貫して学べる環境は、光電融合時代に極めて希少な経験になる。

🔍 よくある3つの誤解

❌ 誤解1:「住友電工=自動車部品の会社」

✅ 自動車が売上の柱なのは事実だが、光通信・化合物半導体・エネルギーまで手がける総合メーカー。AIの主役は自動車以外のセグメント。

❌ 誤解2:「フジクラと同じ会社(競合で食い合う)」

✅ 住友電工は「光を生む・実装する」、フジクラは「光を運ぶ・つなぐ」。守備範囲が違い、むしろ同じ光化トレンドの共走者。

❌ 誤解3:「NVIDIA採用が確定した勝ち組」

✅ CPOは量産初期で採用は流動的。有力候補の一角ではあるが、「接点あり=業績確定」ではない。過度な確定視は禁物。

まとめ──住友電工を一枚で振り返る

  • 住友電工は自動車を柱とする総合非鉄・電機メーカー。AIの主役は情報通信・化合物半導体セグメント
  • 強み①:InP基板 世界シェア約4割。材料〜光デバイスの垂直統合が高い参入障壁
  • 強み②:光電融合(CPO)量産の難所「光の接続(ミラー技術)」で先端。光のワンストップが差別化
  • フジクラとは棲み分け(生む/実装 vs 運ぶ/つなぐ)。NVIDIA接点は有力候補だが採用は流動的
  • 2026年3月期は売上5.1兆円・営業利益+30.4%とAI追い風を反映。ただし6割は自動車依存

❓ よくある質問(FAQ)

Q. 住友電工と住友電気工業は同じ会社ですか?
A. 同じです。正式名称が「住友電気工業株式会社」、通称が「住友電工」。証券コードは5802(東証プライム)。
Q. 住友電工のAI関連は本物ですか、一過性ですか?
A. 「通信の光化」という長期の構造トレンドに乗っており、テーマ性だけの一過性とは異なります。ただし株価はこの構造を先取りして動きやすいため、実際の業績(情報通信・化合物半導体の利益貢献)が期待に追いつくかの確認が重要です。
Q. フジクラと住友電工、どちらが光電融合で有利ですか?
A. 優劣ではなく守備範囲の違いです。住友電工は光を生む素子・実装、フジクラは光を運ぶケーブル・接続。両社とも光化トレンドの恩恵を受ける立場で、どちらか一方だけが勝つ構図ではありません。
Q. InP(インジウムリン)はなぜAIで重要なのですか?
A. AIデータセンターは通信を「電気」から「光」へ置き換えつつあり、その光を発するレーザーの材料がInPだからです。GPUが増えるほど光通信量が増え、InP需要が構造的に伸びます。
⚠️ 免責事項:本記事は住友電気工業(5802)の事業構造を理解するための情報提供を目的としたものであり、特定の銘柄の売買を推奨するものではありません。株価・業績数値・シェアは執筆時点(2026年7月)の公開情報に基づく参考値であり、将来の成果を保証しません。数値は決算期・調査会社・集計方法により変動します。投資判断は必ずご自身の責任と最新の一次情報(同社IR・有価証券報告書等)に基づいて行ってください。

📚 次に読むべき記事

▼ 競合・関連企業を読む
フジクラ(5803)|光ケーブル・融着接続機の本命 → 光電融合の第1社。住友電工との棲み分けを理解する
▼ 関連技術を理解する
先端パッケージとは?AIチップの「組み立て方」が変わった理由 → 光電融合(CPO)が後工程の中心テーマになった背景がわかる 高密度データセンターとは?「普通のDC」では足りない理由 → なぜ光化・省電力が必須なのか、需要の土台を理解する AIの電力問題|光電融合が省電力の切り札になる理由 → CPOがなぜ求められるかを電力構造から理解する
🔗 このほか「CPOとは」「シリコンフォトニクス」「光トランシーバー」「NVIDIAサプライチェーン」の各記事も、住友電工の理解を深める周辺記事としておすすめです。
