BSPDN（裏面電源供給）とは？半導体の仕組みとPowerVia・Super Power Railの違い、量産時期を図解

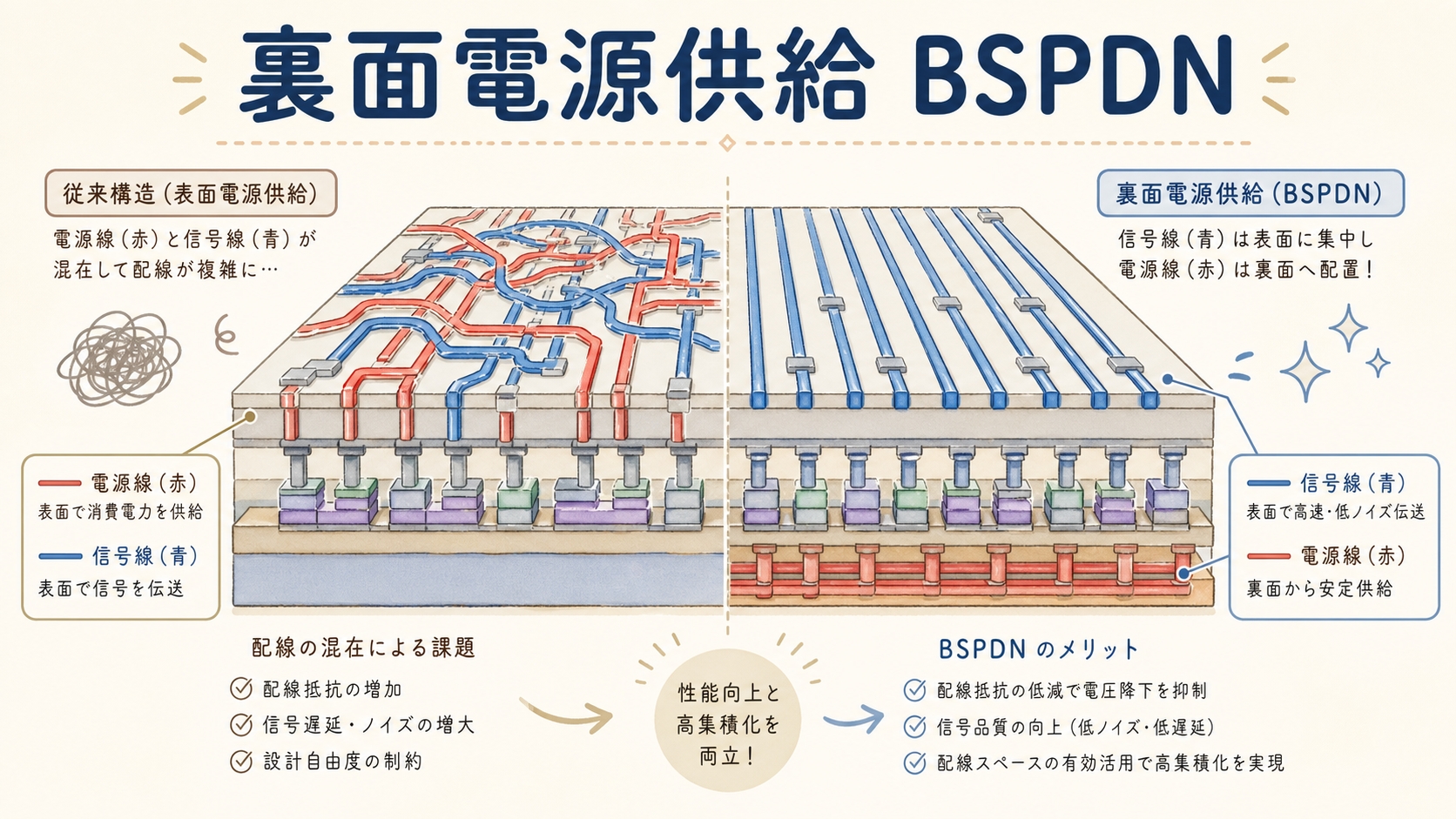

BSPDN（Back Side Power Delivery Network＝裏面電源供給ネットワーク）とは、これまでチップの表面に「信号線」と「電源線」がゴチャゴチャに混在していたのを、電源線だけをチップの裏面へ移す技術です。

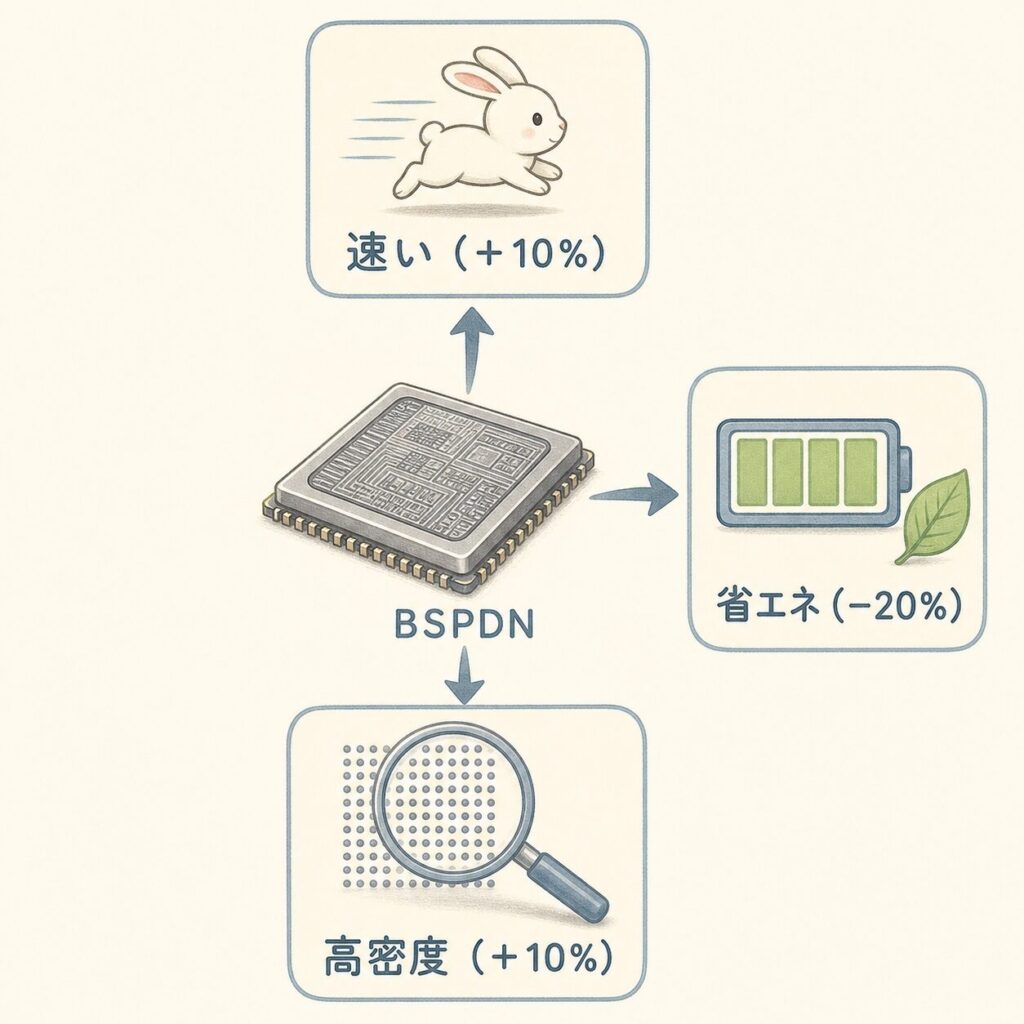

これにより、表面は信号線だけでスッキリ、電源も太い配線で効率よく届くようになり、「速くなる・省エネになる・小さくなる」という一石三鳥が実現します。TSMCのA16世代では、前世代（N2P）比で同一電圧で最大10%高速化／同一性能で15〜20%省電力／トランジスタ密度7〜10%向上が見込まれています。

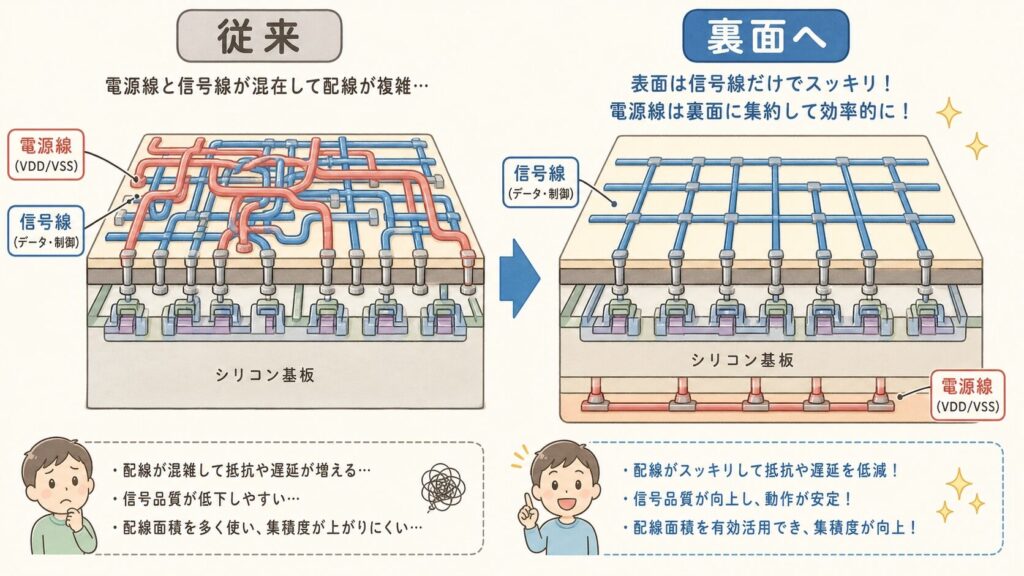

ポイント：従来はトランジスタを挟んで「上」に電源も信号も全部載っていました。BSPDNは電源だけをトランジスタの「下（裏面）」に移動させます。トランジスタは真ん中にあるので、電源は上から回り込まず、すぐ下から直接届くようになるのです。

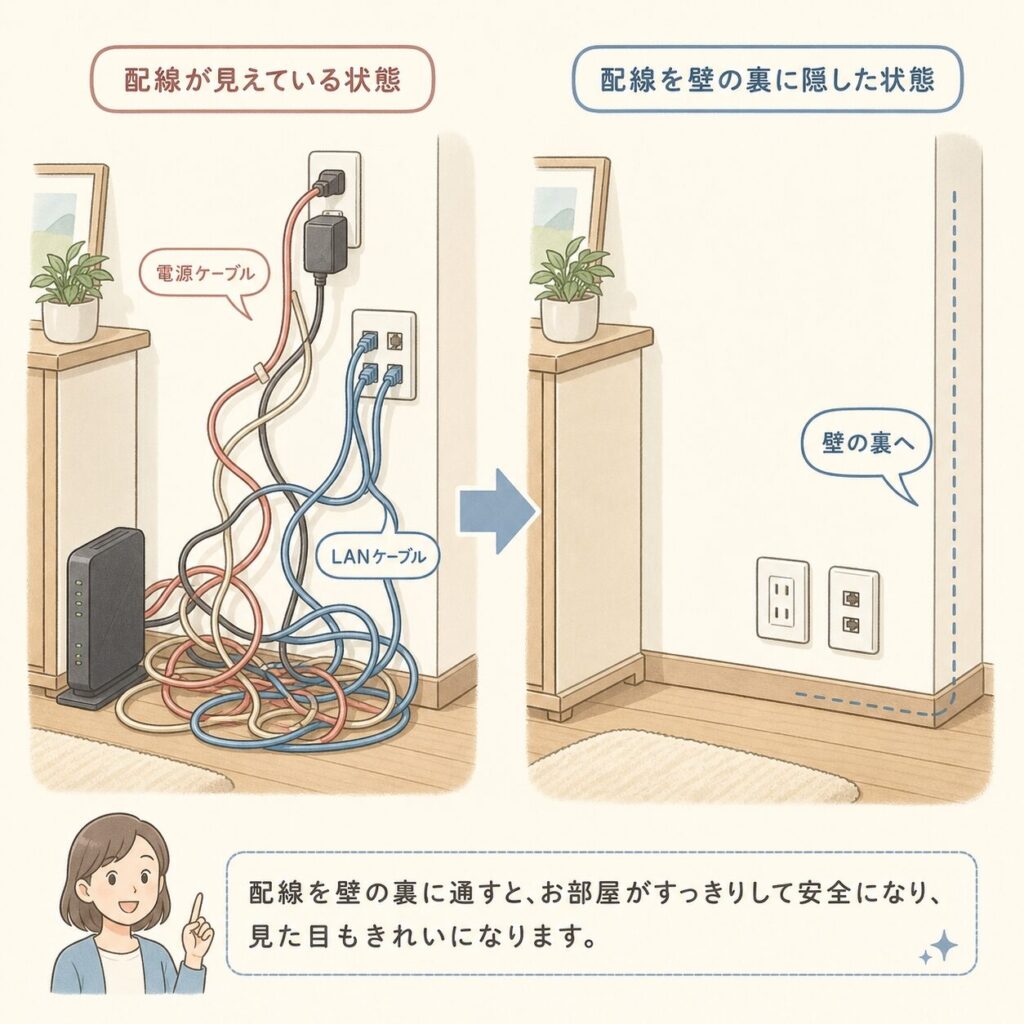

あなたの部屋の壁を想像してください。電源ケーブル（電気）とLANケーブル（信号）が同じ壁にゴチャゴチャに這わせてあると、見た目も悪いし、お互い邪魔だし、電気ノイズがネットに乗ることもありますよね。

そこで「電源ケーブルは全部、壁の裏（隣の部屋側）に回そう」と決めたとします。すると表の壁はLANケーブルだけでスッキリ。しかも壁裏なら太くて丈夫なケーブルも自由に這わせられる——これがBSPDNの発想です。

チップの世界では、この「壁の表」がチップ表面、「壁の裏」がチップ裏面、「太いケーブル」が低抵抗の電源配線にあたります。

電気が細く長い配線を通るとき、抵抗のせいで電圧がジワジワ下がってしまう現象を「IRドロップ」と呼びます。蛇口から遠い部屋ほど水の勢いが弱くなるのと同じイメージ。BSPDNは電源を太く短くできるので、このIRドロップを大きく減らせます（業界では20〜30%削減とも）。

BPR（Buried Power Rail＝埋め込み電源レール）：トランジスタの真下に埋め込む電源用のレール。裏面から届いた電気をトランジスタへ渡す「最後の一区間」です。

ナノTSV（Through Silicon Via＝シリコン貫通電極）：薄くしたシリコンを縦に貫通させる極小の電気の通り道。裏面の電源と表面側をつなぐ”エレベーター”の役割です。

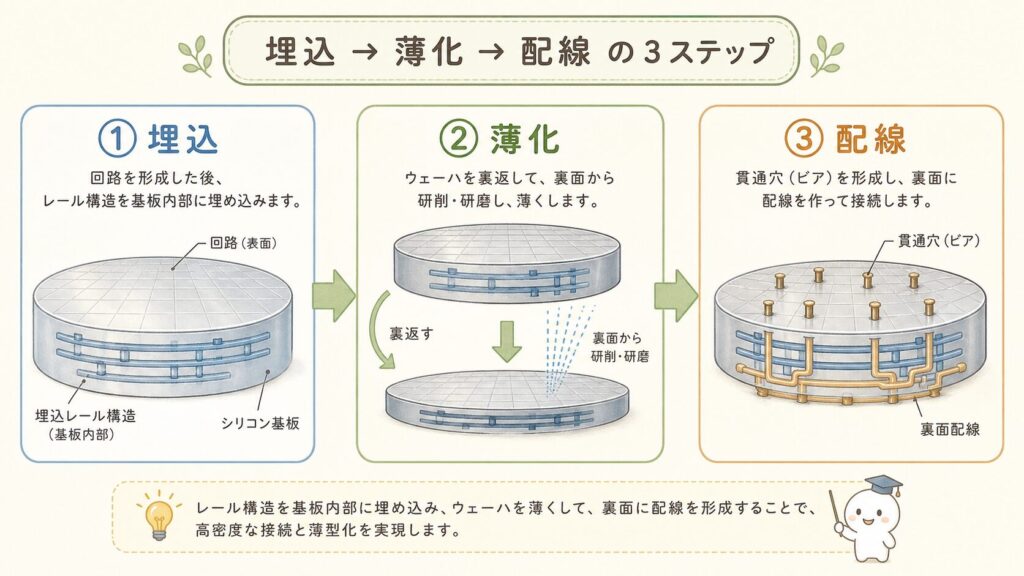

ここが難しい：STEP2の「ウェーハを薄くして貼り合わせる」工程は、これまでロジックチップにはなかった新工程。少しでも歪んだり位置がズレたりすると不良になるため、ウェーハ貼り合わせ・薄化・研磨の精度がBSPDN量産のカギを握ります。

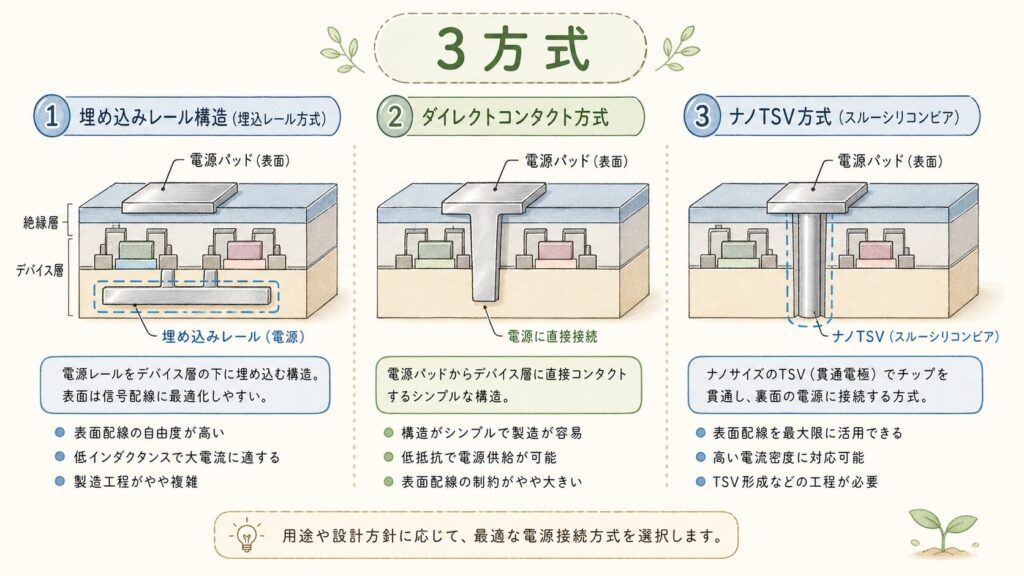

ひとことメモ：ざっくり言うと、②の「直接つなぐ」ほど効率は高いけれど製造難易度も上がります。各社が違う名前・違う方式を採るのは、「効率」と「作りやすさ」のどこでバランスを取るかという戦略の違いなのです。

実はIntelが3社の中で最も早く量産導入する見込みです。テストチップでは動作周波数が約6%向上したと報告されており、「製造では苦戦」と言われがちなIntelが、BSPDNでは一歩リードしている——という構造は、押さえておきたいポイントです。

人間スケールに翻訳すると：

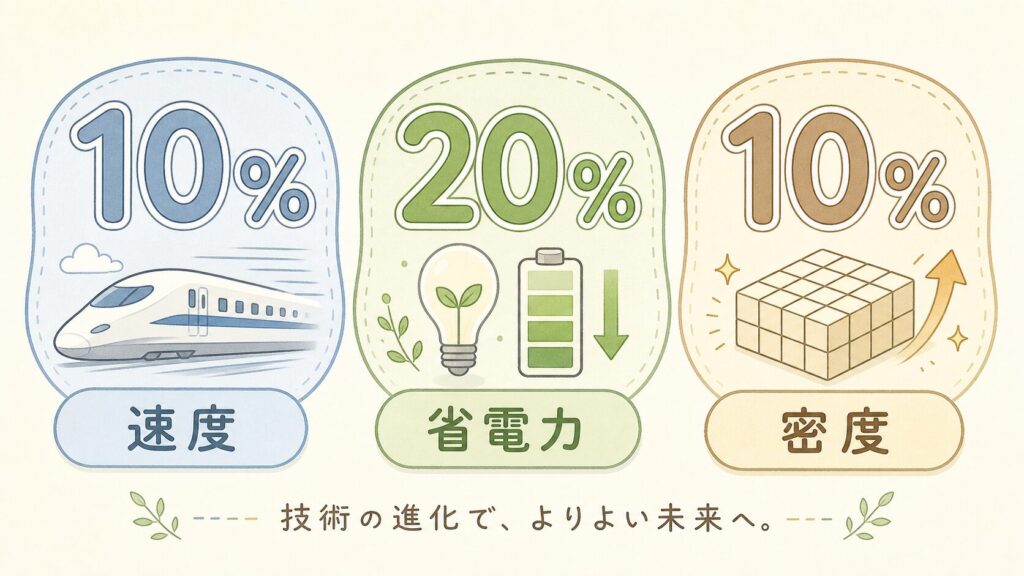

「消費電力15〜20%削減」は、たとえば毎月1万円の電気代が8,000〜8,500円になるようなイメージ。1棟のAIデータセンターが年間数十億円の電気代を払う時代に、この差は途方もない金額になります。

「速度10%向上」は、時速100kmの車が110kmになるようなもの。たった1世代の技術で、しかも消費電力を減らしながらこれを達成する——それがBSPDNのインパクトです。

意外な盲点＝放熱：従来チップは、熱くなるトランジスタの「すぐ裏」がシリコン基板で、そこから熱を逃がせました。BSPDNではその裏に電源配線が来るため、熱の逃げ道が変わるのです。AIチップは超高発熱なので、BSPDN時代は冷却技術の重要性がさらに増す——ここは冷却カテゴリの記事とも深くつながります。

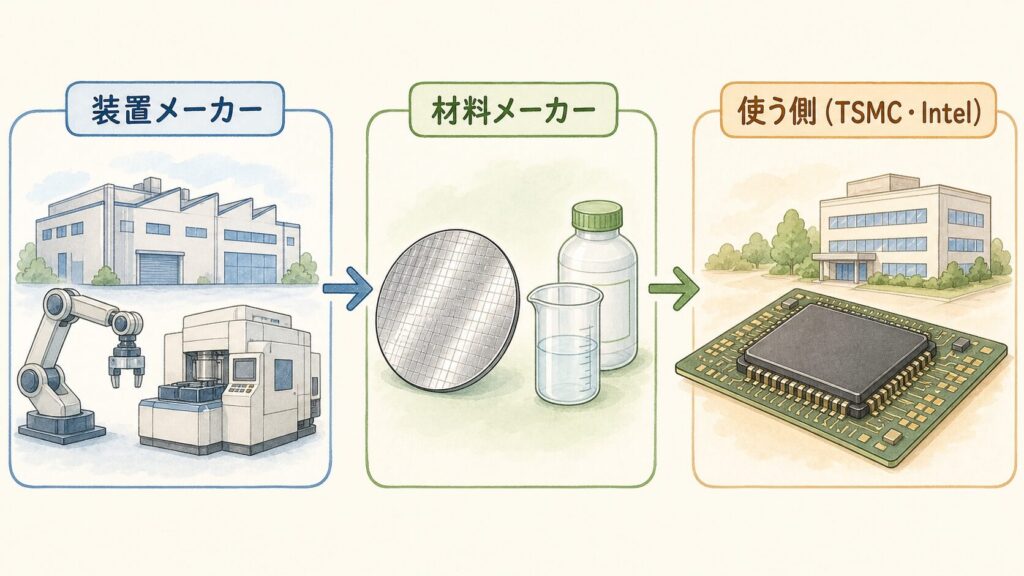

BSPDNは「削る・貼る・穴を空ける」工程を増やします。つまり裏面研削のDISCO、成膜・エッチングの東京エレクトロンなど、既存の強い日本装置メーカーに新たな需要が上乗せされる構造。「微細化が難しくなった＝装置メーカーの出番が増える」という関係を押さえておきましょう。

BSPDNは電気・機械・材料・熱設計が全部絡む総合格闘技。特に「ウェーハ貼り合わせ」「薄化」「放熱設計」は今後人材需要が伸びる領域です。自分の専攻がどこで活きるか、逆算して企業を見ると面白いですよ。

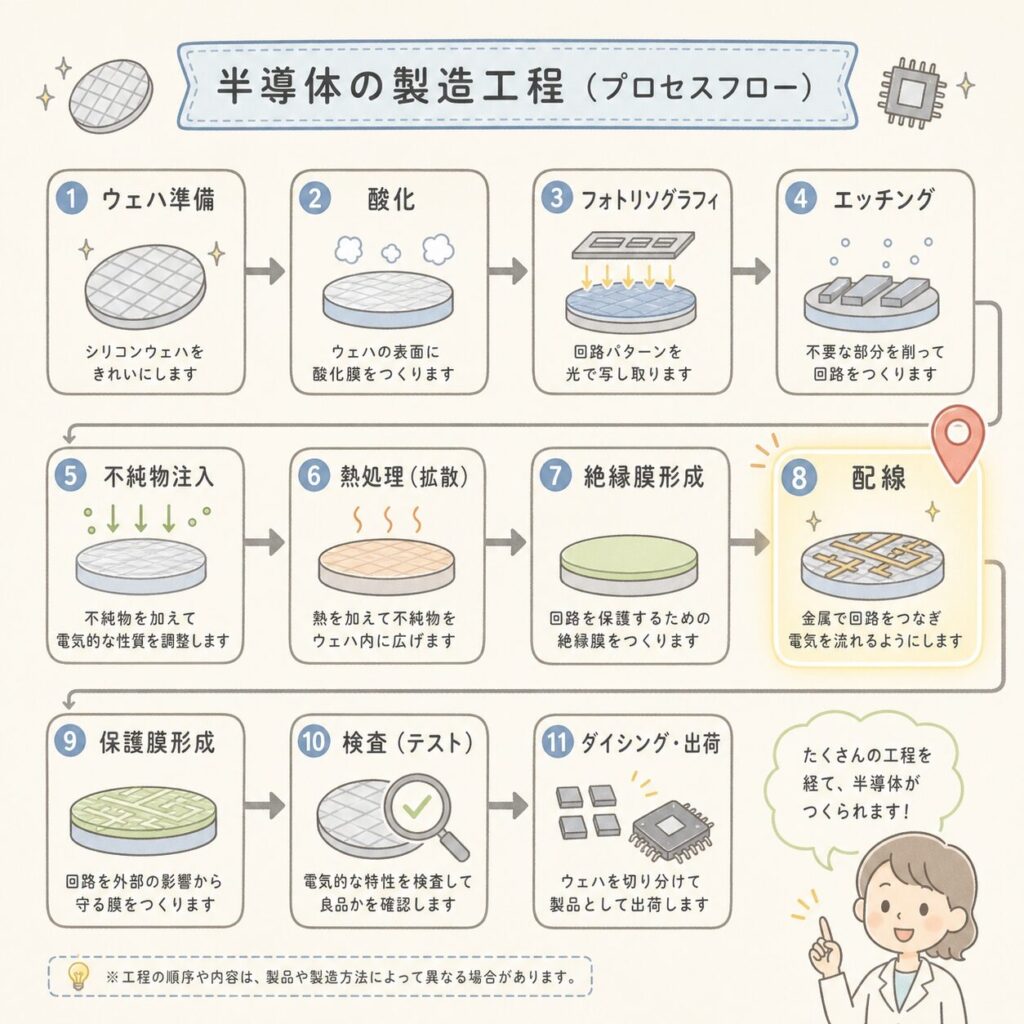

BSPDNは前工程（配線）とパッケージ（TSV・薄化）の境界が溶ける技術です。担当外だと思っていた工程が、実はあなたの工程に直結してきます。全体像を持っておくと、自分の仕事の位置づけが見えやすくなります。

誤解1：「BSPDN＝チップを2枚重ねる3D積層のこと」

違います。1枚のチップの「裏面を使う」技術で、複数チップを積むHBMやチップレットとは別物です。ただし薄化・TSVという要素技術は共通しています。

誤解2：「BSPDNがあれば微細化はもう不要」

違います。BSPDNはGAAなど微細化技術と”セット”で効く補完技術です。A16の性能向上も、GAAとBSPDNの両輪で実現されています。

誤解3：「Super Power RailとPowerViaは全然違う技術」

大枠は同じBSPDNで、各社の商標名です。違うのは「電源のつなぎ方」の方式の細部だけ、と捉えればOKです。

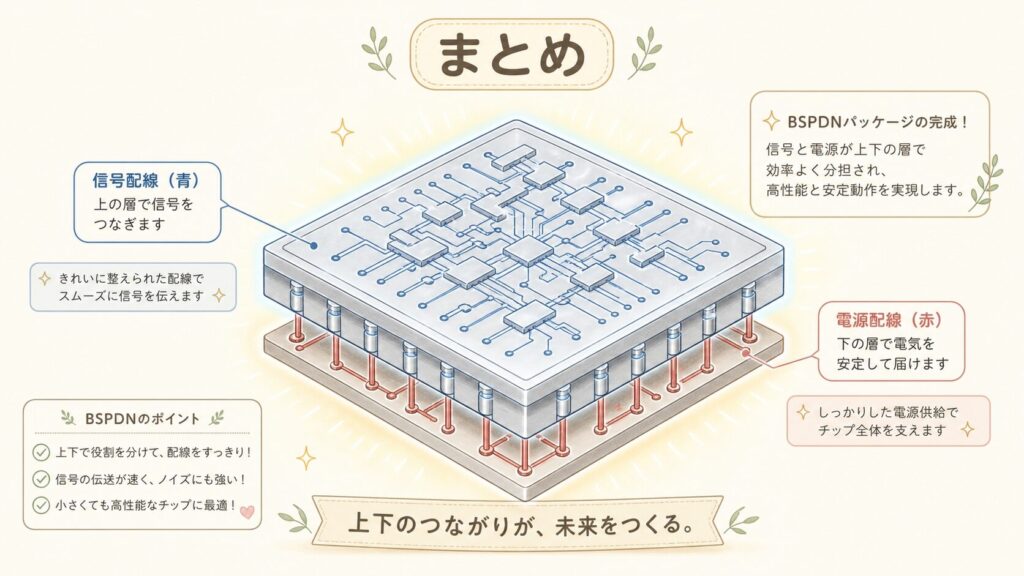

• BSPDN＝電源線だけをチップの裏面へ引っ越しさせる技術
• 表面はスッキリ、電源は太く短く→速い・省エネ・高密度を同時実現
• 作り方は①レール埋込→②裏面薄化→③ナノTSVで配線の3ステップ
• Intelが先行、TSMC・Samsungが追う。日本の装置・材料メーカーに追い風

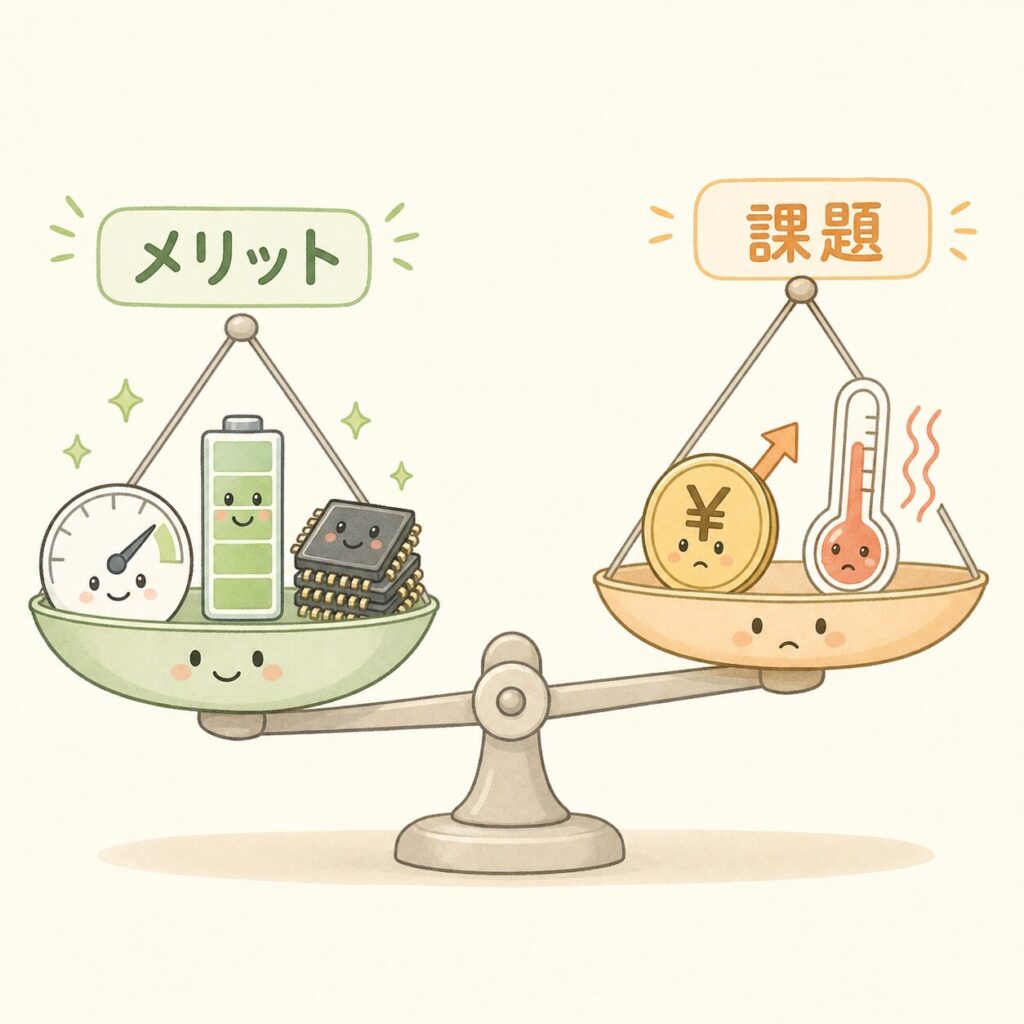

• 課題はコスト・歩留まり・放熱。冷却技術の重要性がさらに増す

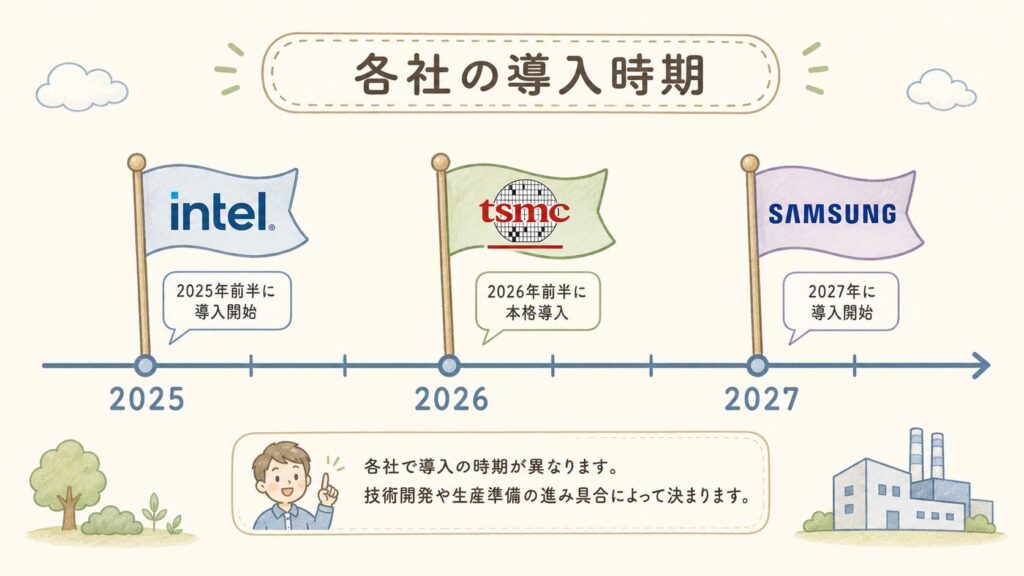

Q. BSPDNはいつから使われるの？

A. Intelが2025年〜（Intel 18A）で先行、TSMCが2027年（A16。当初は2026年後半の予定）、Samsungが2027年（SF2Z）に量産導入の計画です。※各社発表時点の予定。

Q. Super Power RailとPowerViaの違いは？

A. どちらもBSPDNの一種で、Super Power RailはTSMC、PowerViaはIntelの呼び名です。電源のつなぎ方（直接コンタクト型／ナノTSV型）に方式の違いがあります。

Q. BSPDNの一番の難しさは？

A. ウェーハを薄く削って貼り合わせる新工程と、増えた工程による歩留まり・コスト、そして放熱設計です。ここを高精度でこなせるかが各社の勝負どころです。

Q. 日本企業に関係あるの？

A. 大いにあります。裏面研削のDISCO、成膜・エッチングの東京エレクトロン、ウェーハの信越化学・SUMCOなど、BSPDNが増やす工程は日本が得意な領域が多く含まれます。

Q. BSPDNとは何ですか？

A. チップの電源の配線を、表側から裏側に移す技術です。表側の配線の混雑が減り、電圧の損失も抑えられます。

Q. BSPDNの読み方は？

A. ビー・エス・ピー・ディー・エヌと読みます。Backside Power Delivery Networkの略で、裏面電源供給と訳されます。
