💡 こんなモヤモヤ、ありませんか？
- 「CPO（光電融合）は理解した。でも光源（レーザー）だけ外に付いてるのはなぜ？」
- 「量子ドットレーザーが本命と聞くが、普通のレーザーと何が違うのか説明できない」
- 「QDレーザ（6613）が急騰していた。実需なのか、思惑なのかを構造で判断したい」
- 「200℃で動くって、それがなぜそんなにスゴいのかピンとこない」
AIデータセンターの世界では、いま「銅の配線を光に置き換える」という大転換が進んでいます。その主役がCPO（光電融合）です。
ところが、NVIDIAが2026年に投入した最新の光スイッチをよく見ると、不思議なことに気づきます。
光を作る「レーザー」だけが、チップの外に取り残されているのです。
せっかく「チップの真横まで光を持ってくる」のがCPOの思想なのに、なぜ光源だけ仲間はずれなのか。答えはとてもシンプルで、「レーザーは熱に弱く、AIチップの隣に置くと死んでしまう」から。これがCPOに残された、最後にして最大の難問です。
そしてその難問を正面から解こうとしているのが、日本発の技術「量子ドットレーザー」です。この記事では、専門知識ゼロの方でも「なぜ熱に強いのか」「投資テーマとしてどこまで実需なのか」がスッと腹落ちするように、図解で丁寧に整理していきます。☕
🗺️ あなたが今いる場所：AIインフラ ＞ 光インターコネクト ＞ 光部品（レーザー光源／量子ドットレーザー）

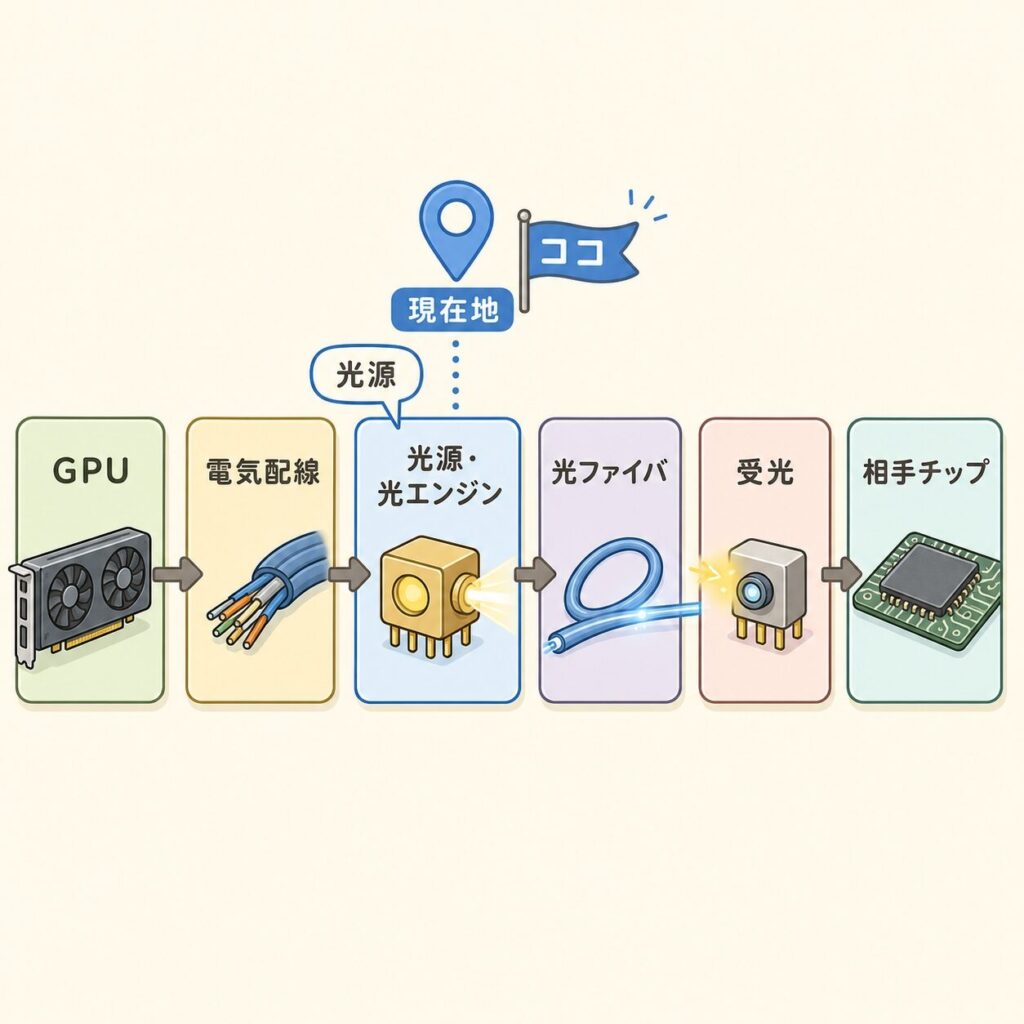

▼ データの流れ（チップから相手チップへ）
GPU/スイッチチップ
電気配線
光源＋光エンジン（E/O変換） ←ココ
光ファイバ伝送
受光（O/E変換）
相手チップ
▼ サプライチェーン（上流→下流）
素材・光部品 ←ココ
光エンジン/モジュール
パッケージ統合
システム（スイッチ/GPU）
DC運用
📍 この記事は、光インターコネクトの「一番最初に光を生み出す場所」を扱います。方式（CPO・LPO）ではなく部品・材料の話です。方式そのものを先に押さえたい方は
光電融合（CPO）とは？
からどうぞ。

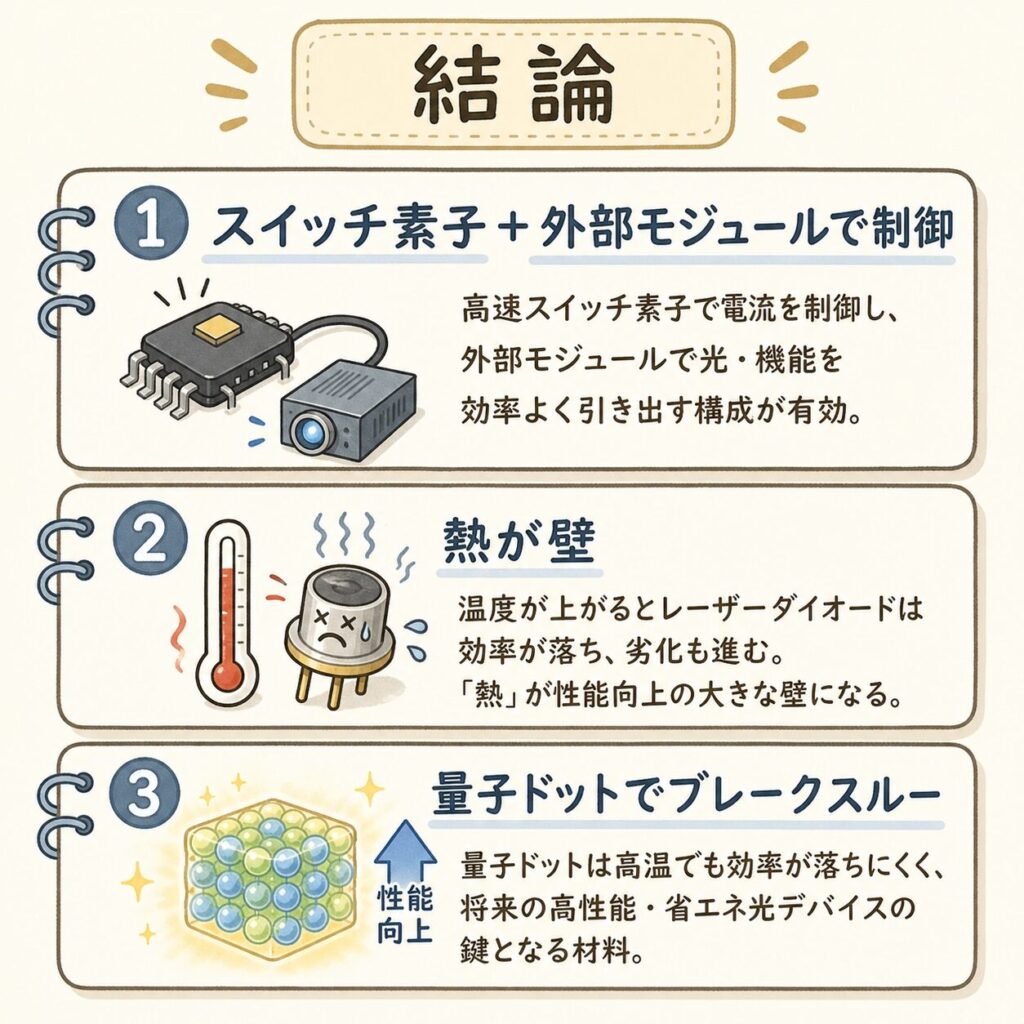

🎯 先に結論：3行でわかる量子ドットレーザー
結論①：CPOの光源は、いま「外」にある
NVIDIAのQuantum-X Photonicsは、レーザーをELS（外部光源モジュール）としてスイッチ本体から切り離しています。1モジュールにレーザー8個を搭載し、温度が管理された専用の場所に置く設計です（出典：NVIDIA開発者ブログ）。
結論②：外に置く理由は「熱」。レーザーは熱で死ぬ
温度が上がるとレーザーは出力が落ち・波長がズレ・寿命が縮む。だから冷却器（TEC）で冷やし続ける必要があり、それが電力とコストを食う。これがCPO最後の難問です。
結論③：量子ドットレーザーは「熱に強い」ことで内蔵化の道を開く
研究レベルでは200℃超での動作（QDレーザ・富士通研・東大／2011年発表）、直近では1チップから23波長・合計2.3Tb/s伝送（Innolume／Scientific Reports）が実証されています。
⚠️ ただし本記事の立場は「量子ドット一強」ではありません。外部光源（ELS）には「レーザーだけ交換できる」「レーザー総数を減らせる」という運用上の強い利点があり、当面は外部光源が主流・内蔵は次世代の選択肢という住み分けで見るのが妥当です。理由は本文で解説します。
- 🚪 CPO最後の難問──なぜ光源だけが「外」にいるのか
- 🔥 なぜレーザーは「熱」で死ぬのか
- 💎 量子ドットレーザーとは？──「電子の閉じ込め方」が違う
- 🔬 もう一歩深く：熱に強い「3つの理由」
- 📊 数字で見る実力──ただし「出典」と「年代」に注意
- ⚖️ 図解：光源「外部」と「内蔵」はどう違うのか

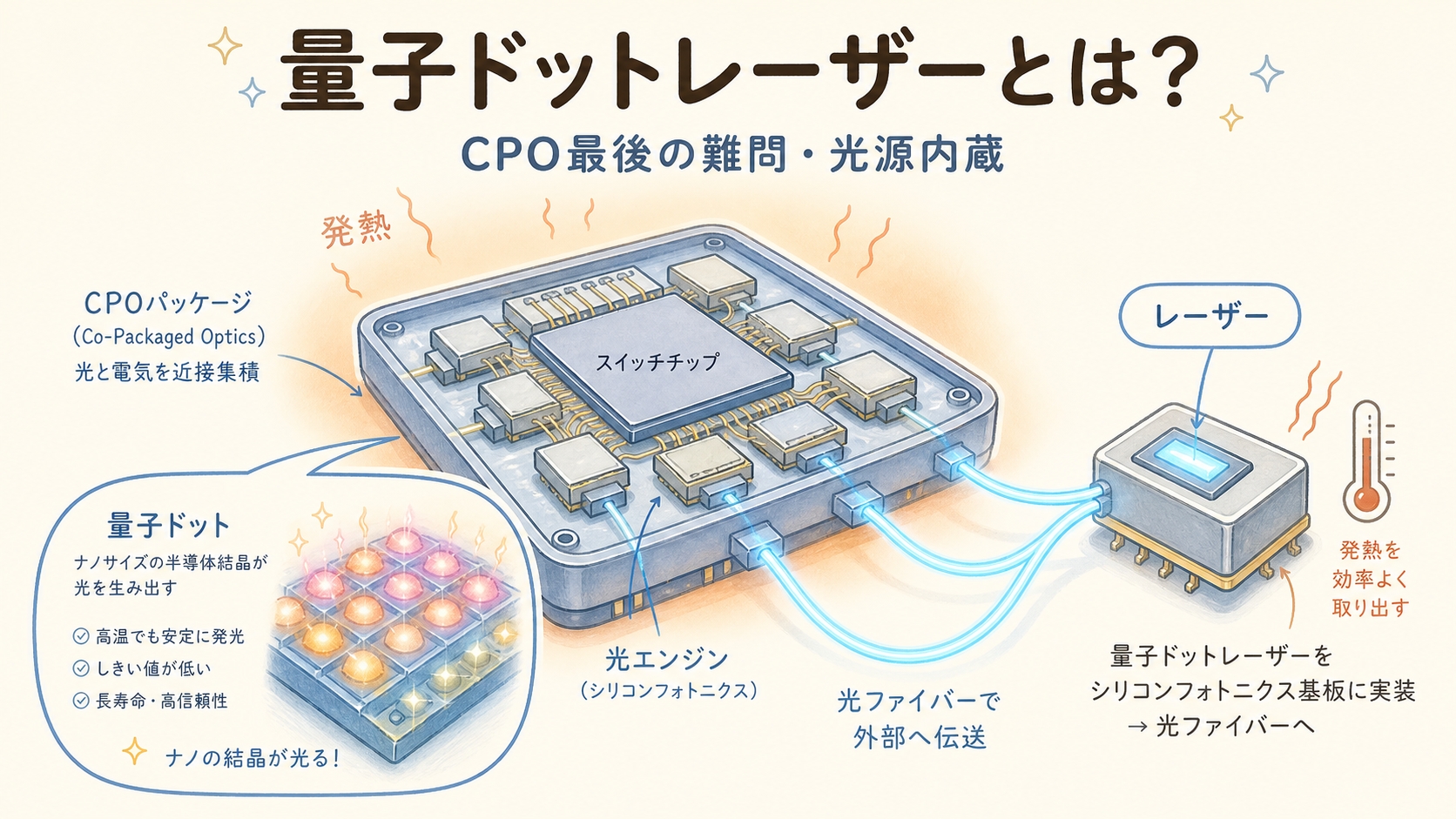

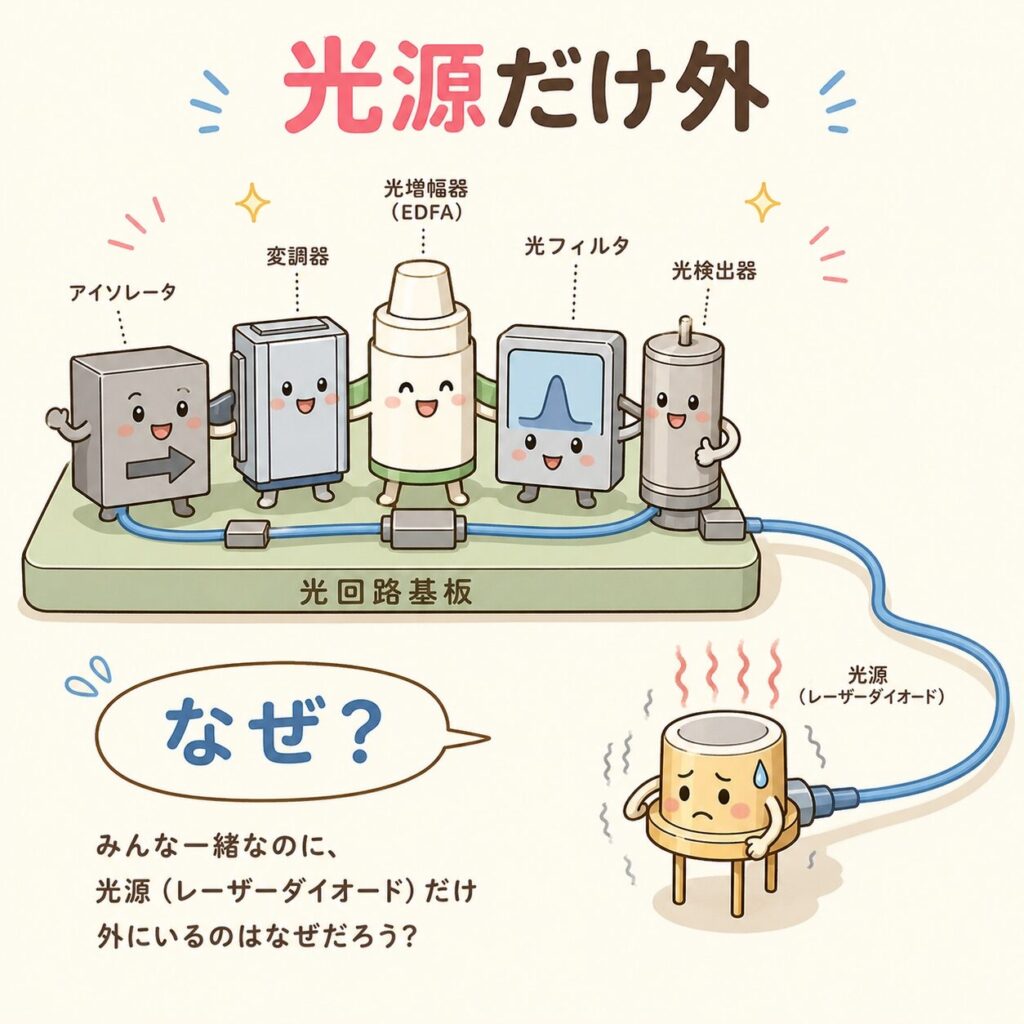

🚪 CPO最後の難問──なぜ光源だけが「外」にいるのか
CPO（Co-Packaged Optics／光電融合）とは、ざっくり言えば「光を電気に変える部品を、チップのすぐ隣に引っ越しさせる技術」です。距離が縮まるほど、電気配線で消える電力が減ります。
ところが、この「引っ越し」に参加できていない部品が1つだけあります。それがレーザー（光源）です。
📘 用語ミニ解説：ELS（External Laser Source／外部光源）
レーザーだけをスイッチ本体から切り離し、別の「差し替えできる箱」に入れて外付けする方式のこと。光ファイバでチップ側の光エンジンへ光を送り込みます。業界団体OIFがELSFPという共通規格（差し替え可能な形状の取り決め）を策定しており、Molex・TE・Senkoなどがコネクタを供給しています。

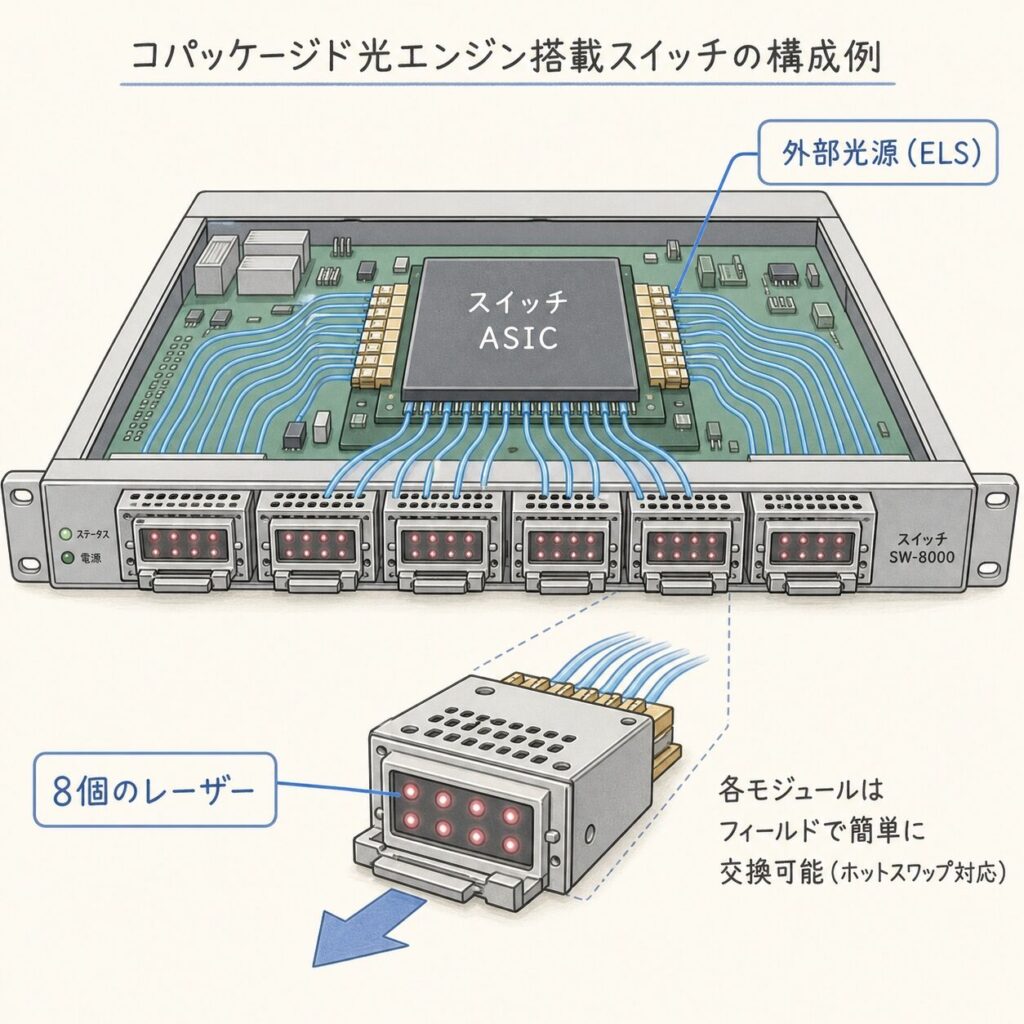

実例：NVIDIA Quantum-X Photonicsの構成
NVIDIAが公開している技術ブログには、光源の扱いがかなり具体的に書かれています。要点を数字で押さえておきましょう。
8個
ELS 1モジュールに載るレーザーの数
32/576
ELS 1台が担当する送信レーン数／全レーン数
1/4
従来設計比のレーザー総数（NVIDIA公表）
NVIDIAは公式に、ELSを「本体シャーシとは別の、温度が管理された専用環境に置く」と説明しています。目的も明記されていて、波長のズレ（ドリフト）を抑え、早期故障の原因を減らすため。つまり「熱からレーザーを守る」ことが、設計の出発点になっているのです。
✍️ ひとことメモ
「光源を外に出す」のは妥協ではなく、合理的な設計判断でもあります。1カ所にレーザーを集約すれば数を1/4に減らせ、壊れたらそのモジュールだけ現場で交換できる。ここを理解しておくと、次章以降の「内蔵化の壁」がよく見えてきます。
🔥 なぜレーザーは「熱」で死ぬのか
ここが本記事の心臓部です。レーザーが熱に弱い理由を、できるだけ噛み砕いて説明します。

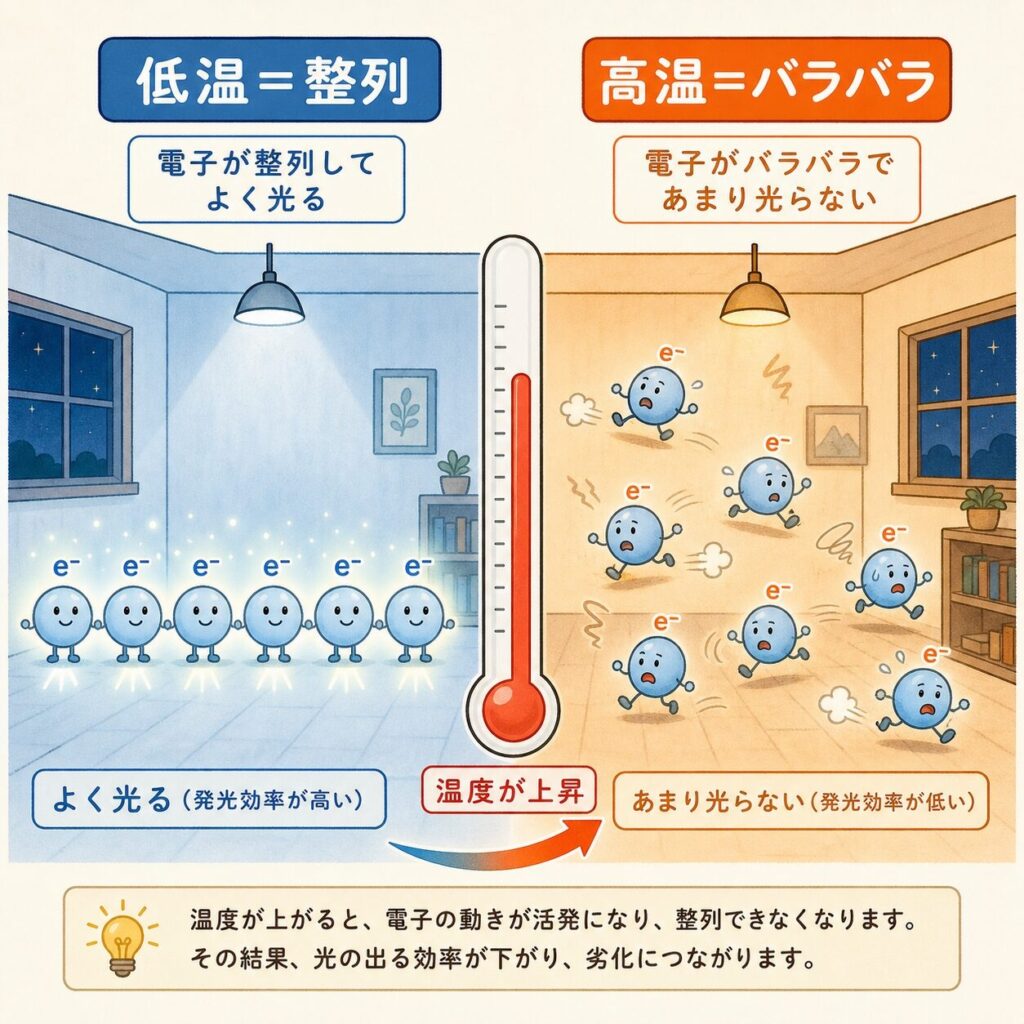

🍵 たとえ話：「熱いお風呂の中で整列させる」難しさ
レーザーは、電子を特定の場所に閉じ込めて、そこで光らせる装置です。
ところが温度が上がると、電子は元気になって閉じ込めた箱から飛び出していきます。飛び出した電子は光にならず、ただの熱になります。
イメージとしては、子どもたちを整列させたいのに、部屋が暑くて全員が動き回ってしまう状態。整列している子（＝光る電子）の割合が減るので、同じ電流を流しても光が出なくなるのです。
ところが温度が上がると、電子は元気になって閉じ込めた箱から飛び出していきます。飛び出した電子は光にならず、ただの熱になります。
イメージとしては、子どもたちを整列させたいのに、部屋が暑くて全員が動き回ってしまう状態。整列している子（＝光る電子）の割合が減るので、同じ電流を流しても光が出なくなるのです。
熱がレーザーに起こす3つの悪さ
📉
① 光らなくなる
光り始めるのに必要な電流（しきい値電流）が増え、同じ電流でも出力が下がる。光を維持するために電流を増やせば、さらに発熱するという悪循環に。
🎯
② 波長がズレる
温度が変わると発振波長がドリフトする。WDM（波長多重）では波長のズレ＝通信チャネルの崩壊を意味するため、致命的。NVIDIAもELS採用理由に「波長ドリフト抑制」を挙げている。
⏳
③ 寿命が縮む
高温は結晶欠陥の成長を加速させ、早期故障（early failure）を招く。データセンターは24時間365日稼働なので、寿命は運用コストに直結する。
対症療法が「冷やし続ける」＝TEC。しかしAIチップの隣では厳しい
従来の通信用レーザーは、この問題をTEC（ペルチェ素子＝電子式の冷却器）で解決してきました。レーザーの真下に貼り付けて、温度を一定に保つわけです。
ところがCPOの世界では、この手が使いにくくなります。相手は数百W〜1kW級の熱を出すAIスイッチチップ・GPU。その隣で「レーザーだけ冷やす」のは、真夏の炎天下でアイスを溶かさないようにするようなもので、TECの消費電力自体が無視できなくなります。日経クロステックも、外部光源方式について「コストや電力効率に課題」と指摘しています。
🔥
AIチップの熱
→
💧
TECで冷やす
（電力を食う）
（電力を食う）
→
🚪
諦めて外に出す
＝ELS
＝ELS
🔗 関連記事｜熱の話をもっと深く
AIデータセンターで「熱」が主役になった理由
GPUの発熱がなぜ空冷では捌けなくなったのか。液冷への転換を構造で解説しています。光源の熱問題と根は同じです。
空冷と液冷の違いを読む →
💎 量子ドットレーザーとは？──「電子の閉じ込め方」が違う
📘 用語ミニ解説：量子ドット（Quantum Dot）
直径が数ナノメートル（1nm＝10億分の1メートル）の、極小の半導体の粒。あまりに小さいため、中に閉じ込めた電子が「決まったエネルギーしか取れない」状態になります。この粒を発光部に使ったレーザーが量子ドットレーザー（QDレーザー）です。
いま通信で広く使われているレーザーの多くは「量子井戸（Quantum Well）」という構造を使っています。両者の違いは、ひとことで言えば電子の閉じ込め方の次元数です。
| 比較項目 | 量子井戸レーザー（従来主流） | 量子ドットレーザー |
|---|---|---|
| 電子の閉じ込め | 1方向だけ（板状に挟む） | 3方向すべて（点に閉じ込め） |
| イメージ | 廊下（左右には逃げられる） | 個室（どこにも逃げられない） |
| 温度が上がると | 電子が横方向に散らばり、光る効率が落ちやすい | 逃げ場が少なく、特性が崩れにくい |
| 戻り光への強さ | 弱い（アイソレータが必要になりやすい） | 強い（部品削減の可能性） |
| 主な基板材料 | InP（リン化インジウム）が主流 | GaAs（ヒ化ガリウム）系が中心 |

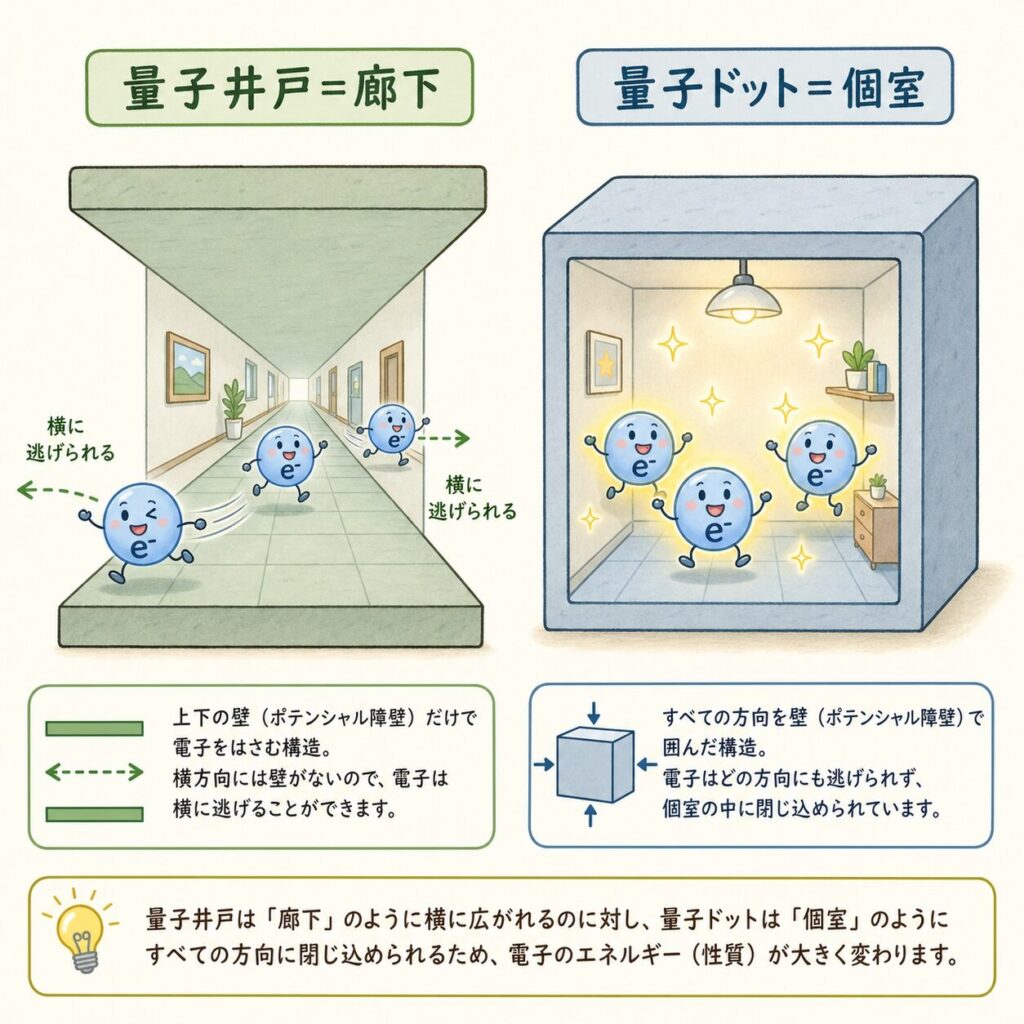

🍵 たとえ話：「廊下」と「個室」
量子井戸は廊下です。上下は壁で塞がれていますが、左右には走って逃げられる。暑くなると、みんな廊下を走り回って整列が崩れます。
量子ドットは個室です。3方向すべてが壁。暑くなっても、そもそも逃げ場がありません。だから高温でも「整列」が保たれ、光り続けられる──これが量子ドットが熱に強い最大の理由です。
量子ドットは個室です。3方向すべてが壁。暑くなっても、そもそも逃げ場がありません。だから高温でも「整列」が保たれ、光り続けられる──これが量子ドットが熱に強い最大の理由です。
✍️ 日本発の技術という文脈
量子ドットレーザーの原理は、1982年に東京大学の荒川泰彦氏と榊裕之氏が世界に先駆けて提唱したものです。その系譜を引くのが、富士通研究所からスピンアウトしたQDレーザ（東証グロース：6613）。技術の出自が日本にある、数少ない先端光デバイス分野です。

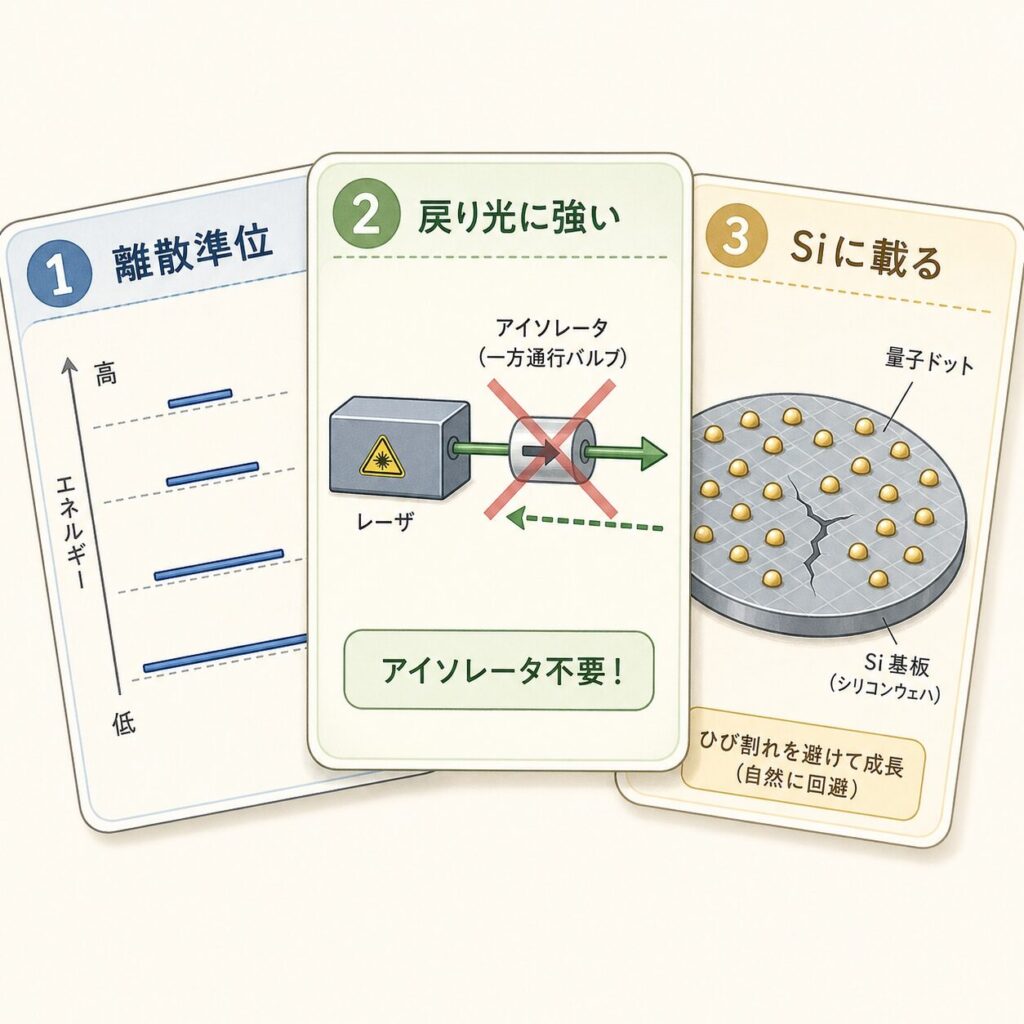

🔬 もう一歩深く：熱に強い「3つの理由」
「個室だから逃げられない」をもう少し技術的に言い換えると、次の3点になります。エンジニアの方はここが本題です。
1
状態密度が「離散的」になる
量子井戸は状態密度が階段状で、温度が上がるとキャリアが上のエネルギー準位へ広く分布してしまいます。量子ドットは状態密度がほぼ離散的（点状）なので、キャリアが発光に寄与する準位に集中しやすい。結果としてしきい値電流の温度依存性（特性温度T₀）が小さい＝熱で特性が崩れにくくなります。
2
戻り光（反射光）に強い
レーザーは、自分が出した光が反射して戻ってくるとノイズが増えて不安定になります。通常はアイソレータという「光の逆流防止弁」を入れますが、これが小型化・低コスト化の敵。量子ドットレーザーは戻り光への耐性が高く、アイソレータを省ける可能性があります。CPOのように部品を詰め込む用途では、これは相当に効きます。
3
結晶の欠陥に比較的強い＝シリコンに載せやすい
レーザーをシリコンフォトニクスのチップ上に直接作ろうとすると、材料が違うため結晶欠陥（転位）が発生します。量子ドットは点在した構造のため、欠陥の影響を受けにくいという性質があり、シリコン基板上への直接成長の研究で主役になっています。これが「究極の光源内蔵」への布石です。
⚠️ 冷静に見るべき点
量子ドットにも弱点はあります。ドットのサイズばらつきが大きいと発光波長が揃わず、利得（増幅の効率）が下がります。「密度を高くしつつ均一に並べる」ことが量産の勝負どころで、ここが参入障壁の正体でもあります。
🔗 関連記事｜レーザーを載せる「土台」の話
シリコンフォトニクスとは？光を”シリコンで作る”次世代技術
量子ドットレーザーが最終的に載る先が、このシリコンフォトニクスのチップです。セットで読むと理解が一気に立体化します。
シリコンフォトニクスを読む →

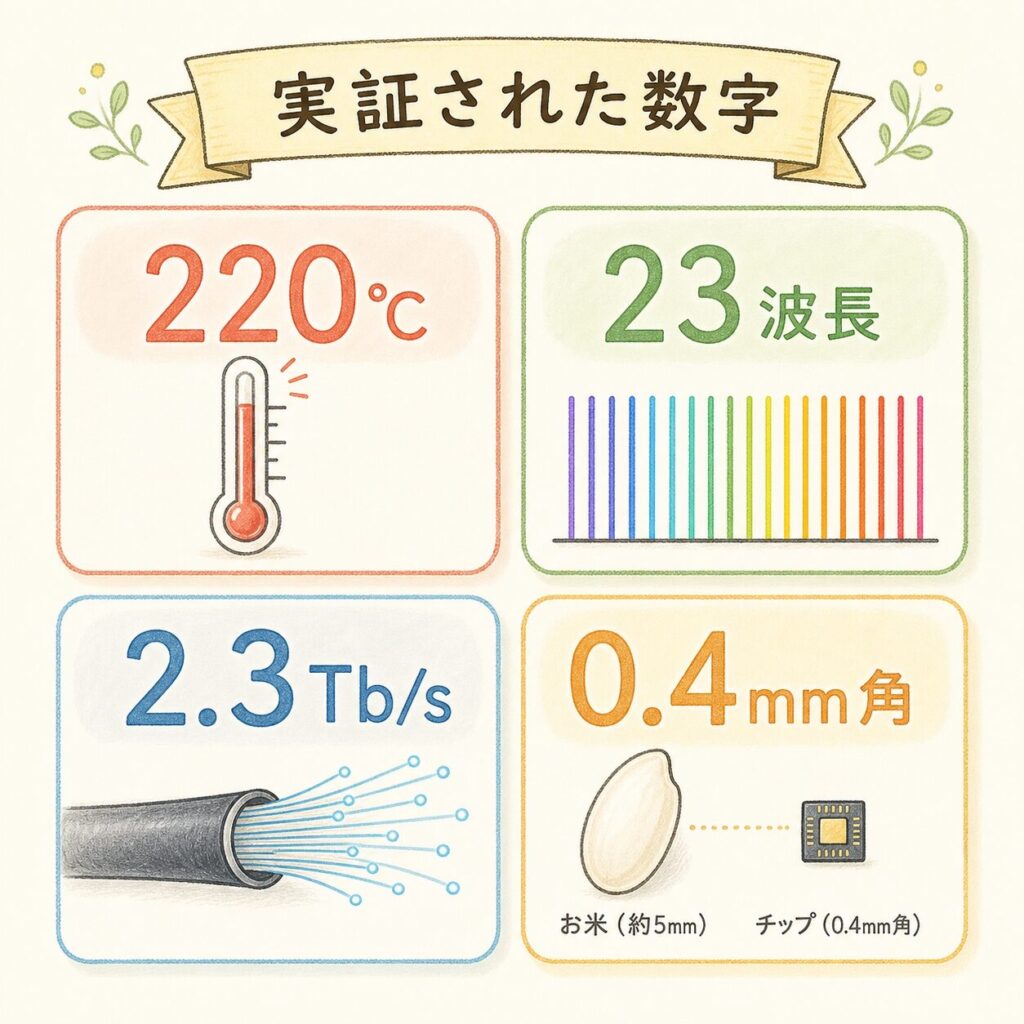

📊 数字で見る実力──ただし「出典」と「年代」に注意
ネット上には量子ドットレーザーの派手な数字が飛び交っていますが、「いつ・誰が・どの条件で出した数字か」を分けて見ないと判断を誤ります。ここは丁寧に整理します。
220℃
連続動作を確認した最高温度
（QDレーザ・富士通研・東大／2011年）
（QDレーザ・富士通研・東大／2011年）
23波長
1チップから取り出したコム波長数
（Innolume／Sci. Rep. 2026）
（Innolume／Sci. Rep. 2026）
2.3Tb/s
1本のファイバでの合計伝送速度
（同上・PAM4／HD-FEC限界以下）
（同上・PAM4／HD-FEC限界以下）
0.4×0.4mm
そのコムレーザーチップの寸法
（共振器長407μm）
（共振器長407μm）
🍵 2.3Tb/s ってどれくらい？
2.3テラビット毎秒は、おおよそ2時間の4K映画（約50GB）を、1秒間に5〜6本まとめて送れる速度感です。それを米粒より小さい0.4mm角のチップ1個が生み出した光で実現している──というのが、この論文のインパクトです。
数字の「読み方」──ここを間違えないでください
| よく見る数字 | 出典・性格 | 投資判断での扱い |
|---|---|---|
| 200℃以上で動作 | QDレーザ・富士通研・東大の共同発表（2011年5月／CLEO/Europe-EQEC）。当初の想定用途は資源探査などの高温センシング | 技術的ポテンシャルの証明。データセンター向け製品スペックではない |
| 1チップ23波長・2.3Tb/s | Innolume（独・非上場）／Scientific Reports掲載の査読論文（2026年） | 信頼度が高い。ラボ実証段階 |
| 85℃アンクールドで250mW／150℃動作 | Innolume系のベンダー公表値とされるもの（要確認） | 一次資料での確認推奨 |
| 26波長・140℃・MTTF約207年 | QDレーザのIR資料等における自社主張。査読論文での独立検証は執筆時点で未確認（要確認） | OFC・ECOC等での第三者発表を待つべき |
※数値はいずれも各出典の発表時点のもの。製品仕様は条件により変動します。投資判断の前に必ず一次資料（IR・論文）をご確認ください。

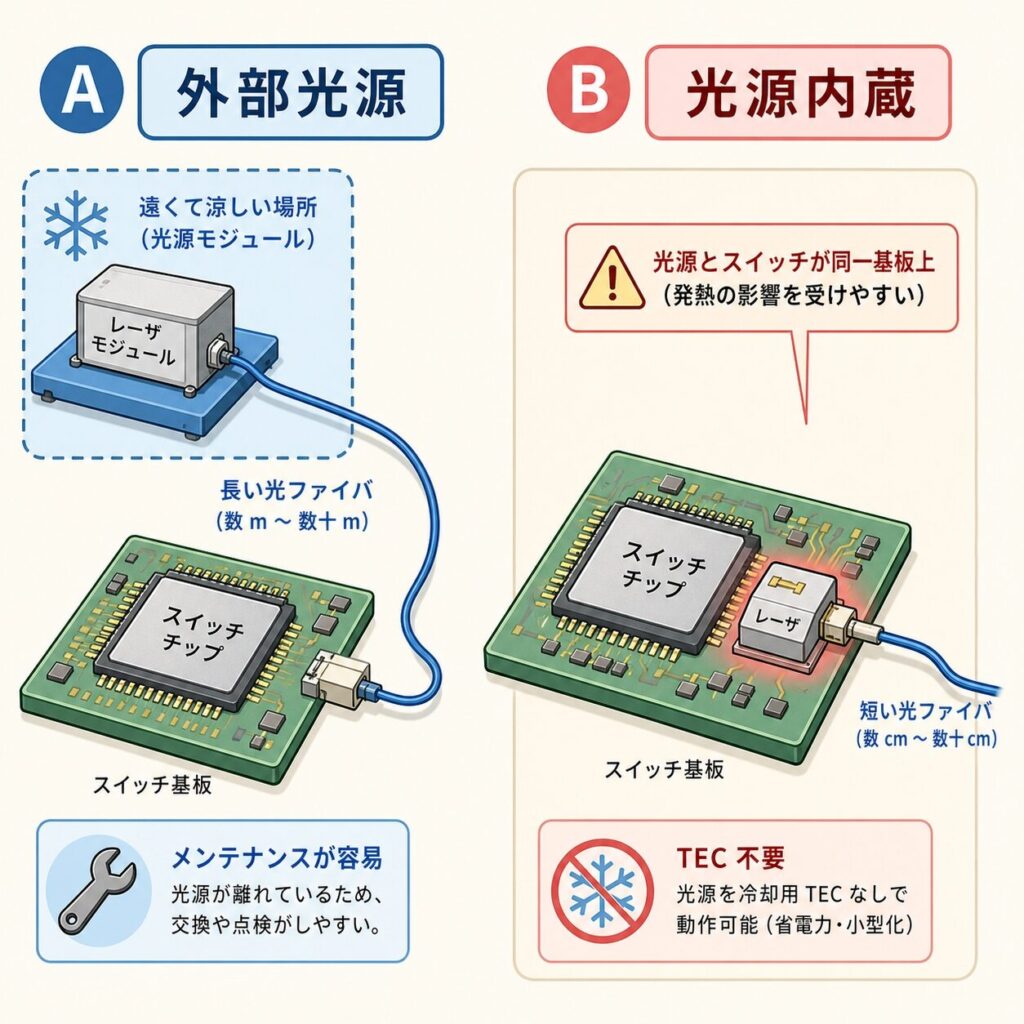

⚖️ 図解：光源「外部」と「内蔵」はどう違うのか
ここが記事の核心です。内蔵化は良いことづくめではありません。両者を7つの観点でフラットに比べます。
🔌
A：外部光源（ELS）
位置づけ
現在の主流
- レーザーを涼しい専用場所に隔離
- 壊れたらモジュール単位で現場交換
- 集約してレーザー総数を削減できる
- 光ファイバでの引き回しロスとコストが発生
💎
B：光源内蔵（量子ドット等）
位置づけ
次世代の選択肢
- 光の引き回しがなくなり損失が減る
- TEC（冷却器）を減らせる可能性
- 実装がシンプルで小型化に有利
- 壊れたらパッケージ丸ごと交換のリスク
| 比較項目 | 外部光源（ELS） | 光源内蔵 | 優位 |
|---|---|---|---|
| 熱環境 | 温度管理された専用区画 | 高温チップの直近 | 外部 |
| 光の損失 | ファイバ引き回し分だけ損失 | 距離が短く損失が小さい | 内蔵 |
| 保守性（超重要） | レーザーだけ現場交換できる | 1個死ぬと高価なパッケージごと | 外部 |
| レーザー総数 | 集約で従来比1/4（NVIDIA公表） | 設計次第 | 外部 |
| 冷却の電力 | TECの電力が必要 | 高温耐性があればTEC削減可 | 内蔵 |
| 実装の難易度 | ELSFP等で規格化が進行 | 歩留まり・信頼性の実績が不足 | 外部 |
| 小型化・帯域密度 | 前面パネルの面積を占有 | パッケージ内で完結 | 内蔵 |
✅ この表の読みどころ
内蔵化が勝るのは「損失」「冷却電力」「小型化」の3つ。一方、外部が勝るのは「熱」「保守性」「レーザー総数」「規格化の進み具合」です。
注目すべきは、外部の強みの多くが技術ではなく”運用”の理屈だという点。データセンター事業者にとって「壊れた部品だけ差し替えられる」は、性能以上に重い価値を持ちます。
だから現実的な進み方は「量子ドットで高温耐性を確保 → まずELS内部からTECを外す → 徐々にパッケージへ近づける」という段階的な移行になる可能性が高いのです。
注目すべきは、外部の強みの多くが技術ではなく”運用”の理屈だという点。データセンター事業者にとって「壊れた部品だけ差し替えられる」は、性能以上に重い価値を持ちます。
だから現実的な進み方は「量子ドットで高温耐性を確保 → まずELS内部からTECを外す → 徐々にパッケージへ近づける」という段階的な移行になる可能性が高いのです。
🌈 もう一つの本命──「1チップから23波長」のコムレーザー
量子ドットレーザーの価値は、実は「熱に強い」だけではありません。むしろ、いま業界で最も注目されているのはこちらかもしれません。
📘 用語ミニ解説：コムレーザー（周波数コム）
1個のレーザーチップから、等間隔に並んだ何十本もの波長を同時に出す光源のこと。周波数軸上でクシ（comb＝コム）の歯のように並ぶことから、この名前が付きました。
光通信ではWDM（波長多重）といって「1本のファイバに複数の波長を通して同時に別々のデータを運ぶ」手法が使われます。コムレーザーは、そのWDM用の波長を1チップでまとめて供給できるわけです。
光通信ではWDM（波長多重）といって「1本のファイバに複数の波長を通して同時に別々のデータを運ぶ」手法が使われます。コムレーザーは、そのWDM用の波長を1チップでまとめて供給できるわけです。

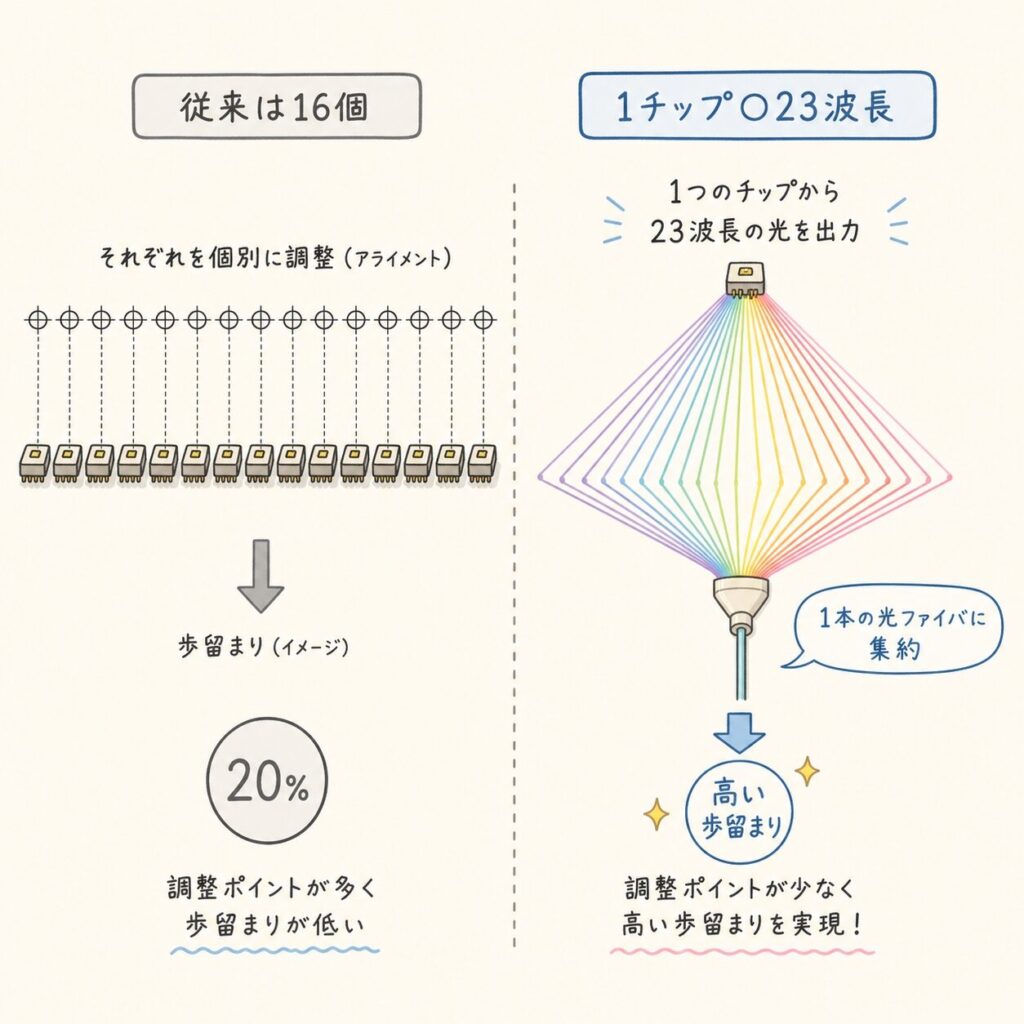

なぜこれが重要か──「歩留まりの掛け算地獄」から抜け出せる
従来のやり方は、波長ごとに別々のDFBレーザーを用意して、1個ずつチップに繋ぐというものでした。ここに恐ろしい問題があります。
DFBレーザー1個の歩留まりが 90% だとすると…
0.9 の 16乗 ≒ 20%
16波長アレイの歩留まりは、たった2割まで落ちる
（出典：Innolume論文／Scientific Reports 2026）
（出典：Innolume論文／Scientific Reports 2026）
さらに、レーザー1個ごとにサブミクロン（1μm以下）精度での光の位置合わせが必要です。これがトランシーバーのコストの主要因になっていて、波長数が増えるほどコストが線形に膨らみます。
コムレーザーなら、この掛け算地獄を根本から回避できます。光源は1個。位置合わせも1回。それで23本の波長が手に入る──という発想の転換です。
🔴🔴🔴
従来：DFBを
波長の数だけ並べる
波長の数だけ並べる
歩留まり掛け算・位置合わせ多数
→
💎
コムレーザー：
1チップで23波長
1チップで23波長
0.4mm角・位置合わせ1回
→
📦
合計2.3Tb/s
を1本のファイバで
を1本のファイバで
100GHz間隔・PAM4変調
✍️ 技術的な補足（エンジニア向け）
Innolumeの論文では、可飽和吸収体への逆バイアス電圧を変えることでコムの本数を10〜23本まで可変制御できることが示されています。全モードのRINは−125dB/Hz以下、単一ラインの線幅は1.6MHz。さらに変調後の全チャネルをQD-SOA（量子ドット半導体光増幅器）1個でまとめて増幅している点も実装上のポイントです。
📅 光源はどこへ向かうか──「置き場所」のロードマップ
光インターコネクトの進化は、よく「プラガブル→LPO→CPO」という方式の軸で語られます。しかし本記事の視点、つまり「レーザーがどこに置かれているか」という軸で並べ直すと、また違う地図が見えてきます。

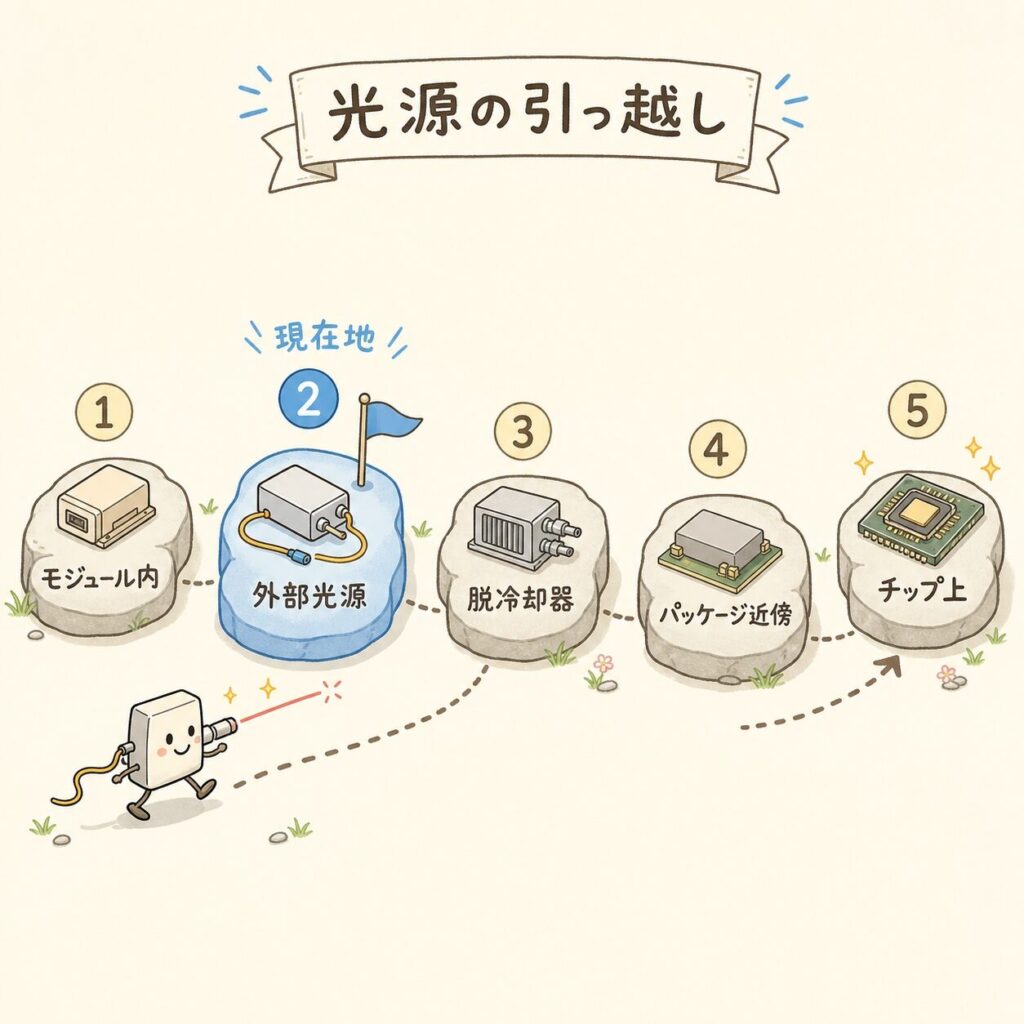

📅 レーザー光源の「引っ越し」ロードマップ
※時期は各種報道・業界ロードマップからの目安であり確定情報ではありません（2026年時点の整理）。実際の移行は用途・コスト・歩留まりに強く依存します。
ポイントは、いきなり「チップの中」までは飛ばないということです。現実の産業は段階を踏みます。まずは「外部光源のまま、冷却器を外す」という地味だけれど確実な一歩から。量子ドットレーザーの最初の主戦場は、おそらくここです。
⚠️ IOWNの数値目標について
NTTが掲げる「電力効率100倍・伝送容量125倍・遅延1/200」は構想上の目標値であり、実績値ではありません。光源のチップ内蔵は、その最終段階に位置づけられる長期テーマです。詳しくは NTT（9432）とIOWNの記事 をご覧ください。

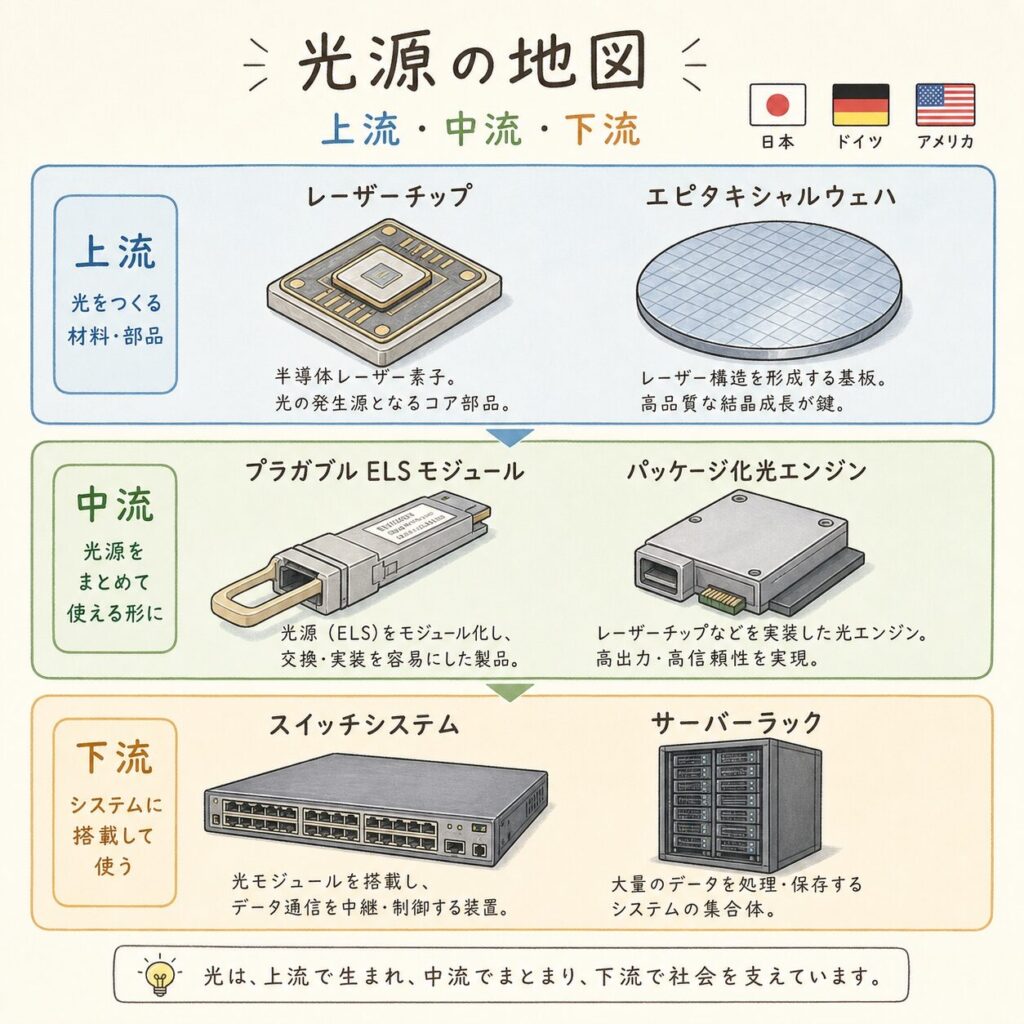

💼 関連企業マップ──「光源」だけを3層で切り出す
光関連銘柄は数十社ありますが、この記事では「レーザー光源」に直接関わるプレイヤーだけに絞って整理します。ここを絞れるかどうかが、テーマ株の玉石を見分ける第一歩です。
🧪
上流：レーザーチップ・エピウエハ
- QDレーザ（6613）：量子ドットレーザーチップ・エピウエハ。富士通研＋東大 荒川研の技術系譜
- Innolume（非上場・ドイツ）：QDコムレーザーの先行者。直接投資は不可
- 住友電気工業（5802）：CPO向けに400mW級DFBレーザーを開発と報道。一般的な通信用は数十〜100mW級
- 古河電気工業（5801）：DFBレーザーチップ／モジュールの世界的メーカー
- 浜松ホトニクス（6965）：受光（O/E変換）側の世界トップ級
🏭
中流：ELSモジュール・光エンジン・統合
- Coherent（COHR）：光部品の垂直統合最大手。NVIDIA向けELS供給と報道
- Lumentum（LITE）：レーザー／OCS。同じくELS関連で報道
- TSMC（TSM／2330.TW）：COUPEで光エンジンの製造基盤を担う
- TE Connectivity（TEL）ほか：ELSFPコネクタ・インターコネクト
- フジクラ（5803）：光配線・MPOコネクタ側の要
🎯
下流：システム・規格・DC運用
- NVIDIA（NVDA）：Quantum-X／Spectrum-X PhotonicsでELS方式を主導
- Broadcom（AVGO）：CPOスイッチのプラットフォームリーダー
- Marvell（MRVL）：光DSP大手。Celestial AI買収（手続き状況は要確認）
- NTT（9432）：IOWNで光源のチップ内蔵を長期目標に
※銘柄コード・ティッカーは執筆時点のもの。企業の役割は各社IR・公式発表および業界報道に基づく整理であり、特定銘柄の売買を推奨するものではありません。取引関係やシェアは変動します。
🔗 関連記事｜光源メーカーの深掘り
古河電工（5801）｜CPOの心臓”光源”を握る日本企業
量子ドットが「次世代の光源」なら、いま実際に売れている光源を握るのが古河電工です。実需の現在地を確認できます。
古河電工の記事を読む →
📈 QDレーザ（6613）の実像──実需と思惑を切り分ける
量子ドットレーザーの純粋な上場銘柄は、国内では実質QDレーザ（東証グロース：6613）一択です。この「希少性」が、株価に強いテーマプレミアムを乗せています。だからこそ、数字は冷静に見る必要があります。
まず事実を並べる（2026年3月期 決算より）
13.7億円
2026年3月期 売上高
（前期比 約+5%）
（前期比 約+5%）
▲3.3億円
同期 営業損失
（赤字が継続）
（赤字が継続）
+54%
期末受注残高の伸び
（5.18億円・過去最高水準）
（5.18億円・過去最高水準）
✅ ポジティブに読める材料
売上の伸び自体は+5%と地味ですが、受注残高が1.5倍以上に膨らんでいます。受注残は「将来の売上の予約」なので、需要の立ち上がりを示すサインとして注目されました。会社側もデータセンター向けについて「グローバル大手半導体企業など複数社と研究開発フェーズで取引」と説明しており、量産受注の獲得を成長シナリオの前提に置いています。
⚠️ 慎重に見るべき材料（ここが本題）
① 売上規模が十数億円にとどまる一方、時価総額は数百億円規模で推移してきました。PSR（株価売上高倍率）は極めて高く、業績ではなく将来期待で評価されている状態です。
② 現状の売上の多くは研究開発・サンプル出荷フェーズ。量産受注が実際に立たなければ、シナリオは絵に描いた餅です。
③ 公表スペックの一部は自社主張であり、査読論文等での独立検証が確認できていません（要確認）。
④ 競合Innolumeはドイツで垂直統合ファブを持ち、量産体制で先行しているとされます。
② 現状の売上の多くは研究開発・サンプル出荷フェーズ。量産受注が実際に立たなければ、シナリオは絵に描いた餅です。
③ 公表スペックの一部は自社主張であり、査読論文等での独立検証が確認できていません（要確認）。
④ 競合Innolumeはドイツで垂直統合ファブを持ち、量産体制で先行しているとされます。
「実需組」と「思惑組」の分け方
| 区分 | 状態 | 株価の動き方 |
|---|---|---|
| 実需組 | 既にCPO・光モジュール向けに売上が計上されている（例：古河電工、住友電工、フジクラ、Coherent、Lumentum） | 決算・受注実績で動く |
| 思惑先行組 | 技術的ポテンシャルは高いが、量産売上はこれから（例：QDレーザ） | ニュース・提携発表で急騰急落しやすい |
⚠️ 本記事は技術構造の解説を目的としたもので、投資勧誘・売買推奨ではありません。数値は各社IR・報道に基づきますが、最新の状況は必ずご自身で一次資料をご確認ください。筆者は金融商品取引業者ではなく、投資判断は自己責任でお願いします。
🧭 あなたにとって、この技術は何を意味するか
💼 投資家のあなたへ
追うべきニュースは3つに絞れます。①ハイパースケーラーからの量産受注が実際に発表されたか、②OFC・ECOCなど国際会議での第三者検証発表があるか、③ELSから冷却器（TEC）を外す動きが製品仕様として出てきたか。この3つのどれかが動いたときが、テーマ株から実需株へ切り替わる転換点です。逆に「提携MOU」「共同研究開始」の類は、まだ売上には直結しません。
🎓 理工系学生・院生のあなたへ
量子ドットは物性物理・結晶成長（MBE）・光デバイス・実装工学が交差する領域で、研究テーマとしても就職先としても層が薄い＝希少性があります。面接で「CPOのボトルネックは？」と聞かれたら、方式論ではなく「光源の熱と、波長ごとの歩留まりです」と答えられると、確実に一段深く見えます。関連キーワードはMBE、状態密度、特性温度T₀、DWDM、SOA。
🔧 技術者のあなたへ
この話は純粋な熱設計問題として読み解けます。ジャンクション温度、熱抵抗、TECの成績係数（COP）、そして「冷やすためにさらに電力を使う」というトレードオフ。液冷CDUの設計思想とほぼ同じ構造です。デバイス側の高温耐性を上げれば、システム側の冷却設計が一気に楽になる──この「川上で解く」発想は、あらゆる設計に効く視点だと思います。
🚫 よくある3つの誤解
❌ 誤解①「200℃で動くなら、もうAIチップの隣に置ける」
→ 「光る」ことと「波長・出力・寿命が10年安定する」ことは別次元です。データセンターが求めるのは後者。2011年の200℃実証は資源探査向けセンシングを想定したもので、通信用製品スペックとは前提が異なります。
❌ 誤解②「内蔵化すればELSは不要になる」
→ ELSの最大価値は熱対策だけでなく「壊れたレーザーだけ現場で交換できる」保守性とレーザー総数の集約（NVIDIA公表で従来比1/4）にあります。内蔵化はこれを捨てることになるため、当面は用途による住み分けが続くと見るのが自然です。
❌ 誤解③「量子ドット＝日本の独占技術」
→ 原理の提唱は日本発ですが、量産・実証で先行しているのはドイツのInnolume（非上場）という見方が有力です。日経クロステックも「造れるのは日独2社」と報じています。日本にアドバンテージはありますが、独占ではありません。
📝 まとめ：この記事の要点
- CPOは「光を電気に変える部品」をチップの隣まで持ってきたが、レーザーだけは外に残された（＝ELS方式）
- その理由は熱。温度が上がるとレーザーは出力低下・波長ドリフト・寿命短縮の3重苦に陥る
- 量子ドットは電子を3方向すべてで閉じ込めるため高温に強く、戻り光にも強い
- さらに1チップで多数の波長を出せる（コムレーザー）ため、DFBを並べる方式の歩留まり地獄を回避できる
- ただしELSには保守性・レーザー集約という強い利点があり、内蔵化は段階的に進む見込み
- 投資では実需組（古河電工・住友電工・Coherent等）と思惑先行組（QDレーザ）を必ず分けて見ること
❓ よくある質問（FAQ）
Q1. 量子ドットレーザーとは何ですか？
A. 数ナノメートルの半導体の粒（量子ドット）を発光部に使った半導体レーザーです。電子を3次元すべてで閉じ込めるため、従来の量子井戸レーザーに比べて高温での特性が崩れにくく、戻り光にも強いのが特徴です。原理は1982年に東京大学の荒川泰彦氏・榊裕之氏が提唱しました。
Q2. CPOで光源が内蔵されていないのはなぜですか？
A. AIスイッチチップやGPUの発熱が大きく、その近くではレーザーの出力低下・波長ドリフト・早期故障が起きるためです。NVIDIAは公式ブログで、外部光源（ELS）を温度が管理された専用環境に置くことで波長ドリフトと早期劣化を抑えていると説明しています。
Q3. ELS（外部光源）とはどんなものですか？
A. レーザーだけを差し替え可能なモジュールにまとめ、スイッチ本体の外に付ける方式です。NVIDIAのQuantum-X Photonicsでは1モジュールにレーザー8個を搭載し、1台が576本の送信レーンのうち32本分の光を供給します。業界団体OIFがELSFPとして形状を標準化しています。
Q4. 量子ドットレーザーを作っている会社はどこですか？
A. 光電融合向けについては、日経クロステックがドイツのInnolume（非上場）と日本のQDレーザ（6613）の「日独2社」と報じています。国内上場銘柄としてはQDレーザが実質的に唯一の純粋プレイヤーですが、量産・売上の面では発展途上です。
Q5. 「1チップから23波長・2.3Tb/s」はどこの成果ですか？
A. Innolume製の量子ドットコムレーザーを用いた研究で、Scientific Reports誌（2026年）に掲載されました。100GHz間隔で最大23本のコム波長を取り出し、106Gb/s PAM4変調を施して1本のファイバで合計2.3Tb/sを実証しています。チップ寸法は0.4×0.4mmです。
Q6. 光源内蔵はいつ実現しますか？
A. 明確な時期は決まっていません。現実的には「外部光源のまま冷却器を外す」→「パッケージ近傍へ寄せる」→「シリコン上に直接成長」という段階的な移行が想定されます。最終段階はNTTのIOWN構想でも2030年代のテーマとされています（構想目標であり確定情報ではありません）。
🚪 次に読むべき記事
光インターコネクトは「方式」「部品」「企業」の3階層で理解すると一気に見通しが良くなります。この記事は「部品」の話でした。次はあなたの興味に合わせてどうぞ。
まず全体像を掴む
💡 光電融合（CPO）とは？｜AIデータセンターの「銅から光へ」を図解
この記事の親記事にあたるピラー記事です。そもそもなぜ銅が限界を迎えたのか、CPOが何を変えるのかを1本で整理しています。
CPOの全体像を読む →
🗺️ AIインフラ「4大ボトルネック」を一気に把握する
① 演算 →
GPUサーバーとは？
② メモリ → HBMとは？
③ 電力・熱 → AIデータセンターはなぜ電気を食うのか／液冷とは？
④ 通信 → AIの壁は”光配線”｜GPU→HBM→光
おまけ：パッケージ統合 → CoWoSとは？／ NVIDIAサプライチェーン全マップ
② メモリ → HBMとは？
③ 電力・熱 → AIデータセンターはなぜ電気を食うのか／液冷とは？
④ 通信 → AIの壁は”光配線”｜GPU→HBM→光
おまけ：パッケージ統合 → CoWoSとは？／ NVIDIAサプライチェーン全マップ
最後までお読みいただき、ありがとうございました。☕
「光源はまだ外にいる」──この視点を持つだけで、これから出てくるCPOのニュースの解像度は確実に変わります。
「光源はまだ外にいる」──この視点を持つだけで、これから出てくるCPOのニュースの解像度は確実に変わります。
コメント
