「Intel 18AとTSMC A16、結局どっちが先を行ってるの?」
「裏面給電で先行したのはIntelって聞くけど、じゃあなんでIntelの株はパッとしないの?」
そんなふうに、ニュースの断片はあるのに、全体像がつながらなくて困っていませんか?

この記事で分かること
  • Intel 18AとTSMC A16の違いを1枚の図でスッキリ理解
  • 裏面給電(PowerVia vs Super Power Rail)で先行したのはどっちか
  • 「性能はIntel、密度はTSMC」という実力の住み分け
  • なぜIntelは「技術で勝っても商売で苦戦」しているのか、その構造

結論から言うと、この勝負は「どっちが速いか」という単純なレースではありません。技術の先行と、ビジネスの成功は別物——ここを構造で理解すると、ニュースの見え方がガラッと変わります。図解中心で、専門用語もそのつど噛み砕いて解説しますので、安心して読み進めてくださいね。

この記事は「BSPDN(裏面電源供給)とは?」の続編です。裏面給電の基本がまだの方は、先に下の記事を読むと理解が10倍スムーズになります。

まず読みたい前提記事
【完全図解】BSPDN(裏面電源供給)とは?チップの”配電網”を裏側に移す発想 →

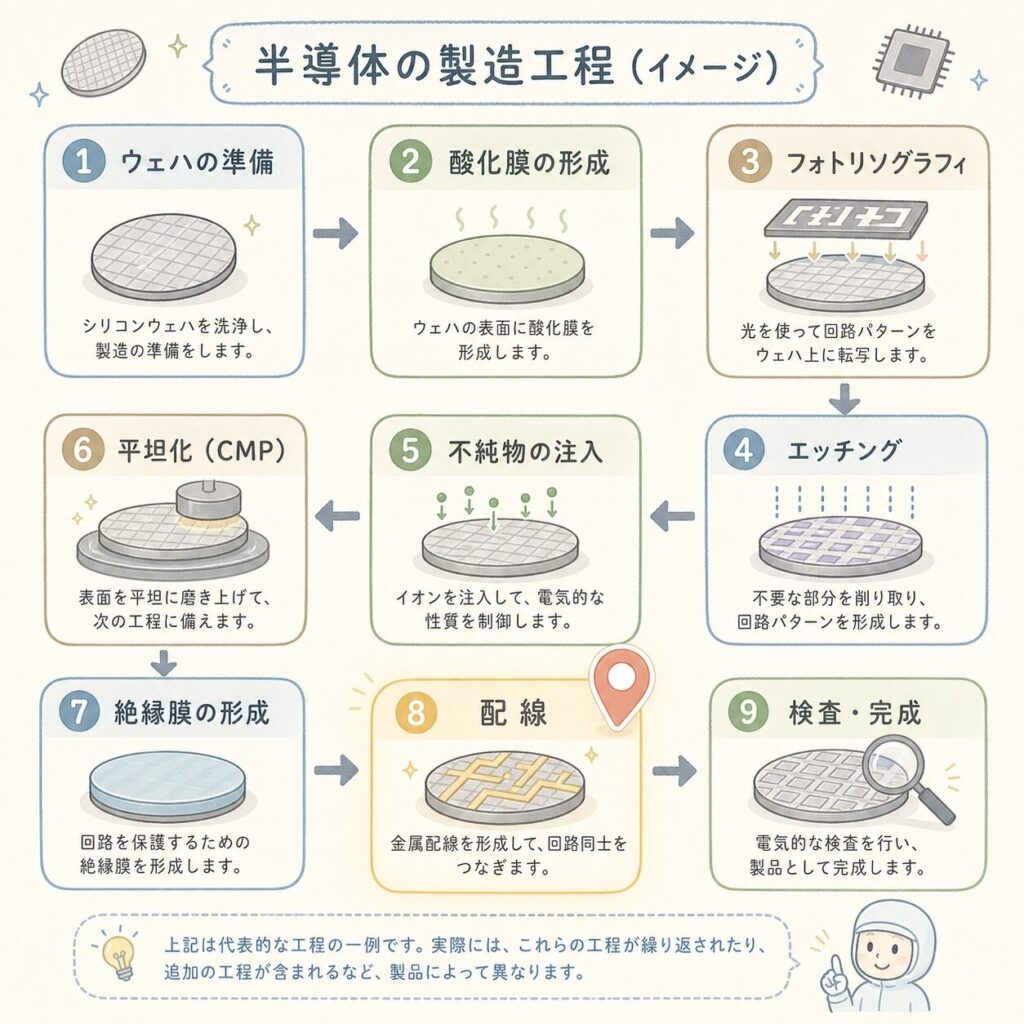

あなたが今いる場所:前工程 > 配線(BEOL)/トランジスタ構造 > 各社ノード比較(18A vs A16)
▼ 前工程(Wafer Fabrication)
基板
成膜
露光(EUV) ←関連
エッチング
CMP
配線(裏面給電) ←ココ
トランジスタ ←関連
計測
▼ 後工程(Assembly & Test)
ウェハテスト
バックグラインド ←関連
ダイシング
ボンディング
TSV ←関連
先端パッケージ

まず結論:技術はIntel先行、でも勝者はまだ決まっていない

この記事の結論

裏面給電の「量産」という意味では、Intel(18A)が半年〜1年ほど先行しています。18Aは2025年に量産が立ち上がり、業界で初めて裏面給電を製品に載せたノードです。

一方でTSMC(A16)は2026年後半の量産予定と少し遅れますが、「既存の設計資産(IP)をそのまま使える現実路線」で外部顧客を取り込む戦略です。

つまりこの勝負の本質は、「技術で先に立ったIntel」 vs 「商売で手堅いTSMC」という構図。技術の先行がそのまま商売の勝利にならない——ここが最大の見どころです。

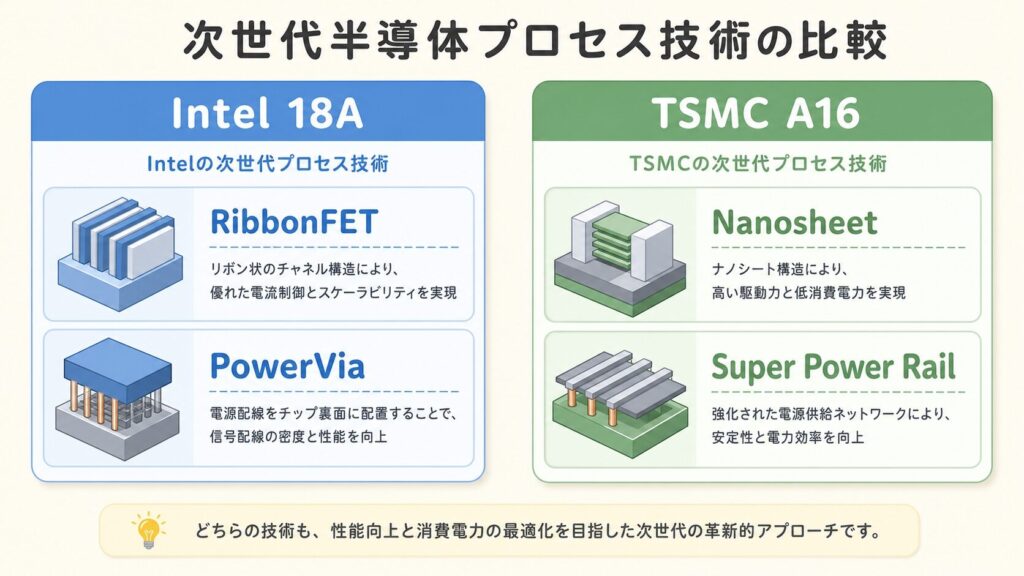

まずは基本スペックを並べて見る

両者を横に並べてみましょう。名前は違いますが、「GAA(次世代トランジスタ)+裏面給電」という組み合わせは共通しています。違いは細部と戦略に表れます。

Intel 18A(インテル)
世代目安:1.8nm級
トランジスタ:RibbonFET(GAA)
裏面給電:PowerVia
量産時期:2025年〜(先行)
TSMC A16(ティーエスエムシー)
世代目安:1.6nm級
トランジスタ:Nanosheet(GAA)
裏面給電:Super Power Rail
量産時期:2026年後半
用語ミニ解説:GAA / RibbonFET / Nanosheet

GAA(Gate All Around)は、電流の通り道をゲートで「全周から」囲む次世代トランジスタ構造。IntelはRibbonFET、TSMCはNanosheetと呼びますが、どちらも同じGAAの一種です。名前が違うだけで、目指すものは同じと考えてOKです。

※「1.8nm級」「1.6nm級」はマーケティング上の世代名で、実際の物理寸法とは異なります。世代名の数字だけで単純比較はできない点に注意してください。

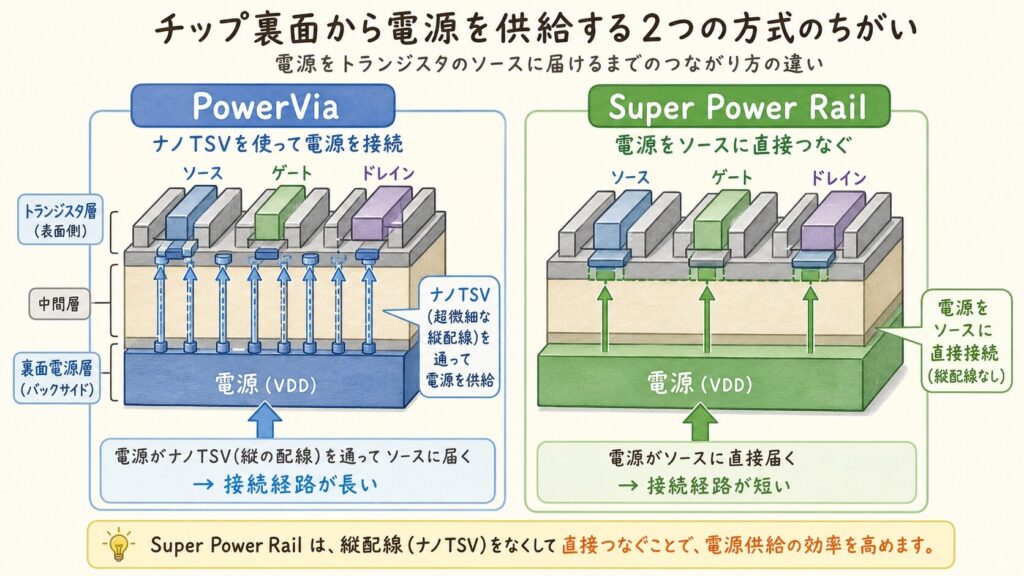

【核心】裏面給電の”つなぎ方”がそもそも違う

両社とも「電源を裏面に回す」点は同じですが、裏面の電源をトランジスタにどうつなぐかが違います。ここが「性能の差」と「作りやすさの差」を生む分かれ道です。

Intel「PowerVia」
表面:信号線
トランジスタ層
裏面:電源(ナノTSVで接続)

ナノTSVでトランジスタ近くまで電源を届ける方式。先に量産実績を作った堅実型。

TSMC「Super Power Rail」
表面:信号線
トランジスタ層
裏面:電源(ソースへ直接接続)

トランジスタの電極へ直接つなぐ効率重視型。難易度は高いが理論性能が高い。

たとえ話:電気の「配達方法」の違い

PowerViaは「玄関先まで宅配便で届ける」イメージ。確実だけど、玄関から家の中まで少し距離があります。Super Power Railは「キッチンまで直接運び込む」イメージ。効率は最高ですが、家に上がり込む分だけ配達の難易度が上がります。Intelは前者で先に実績を作り、TSMCは後者で理論性能を狙う——という違いです。

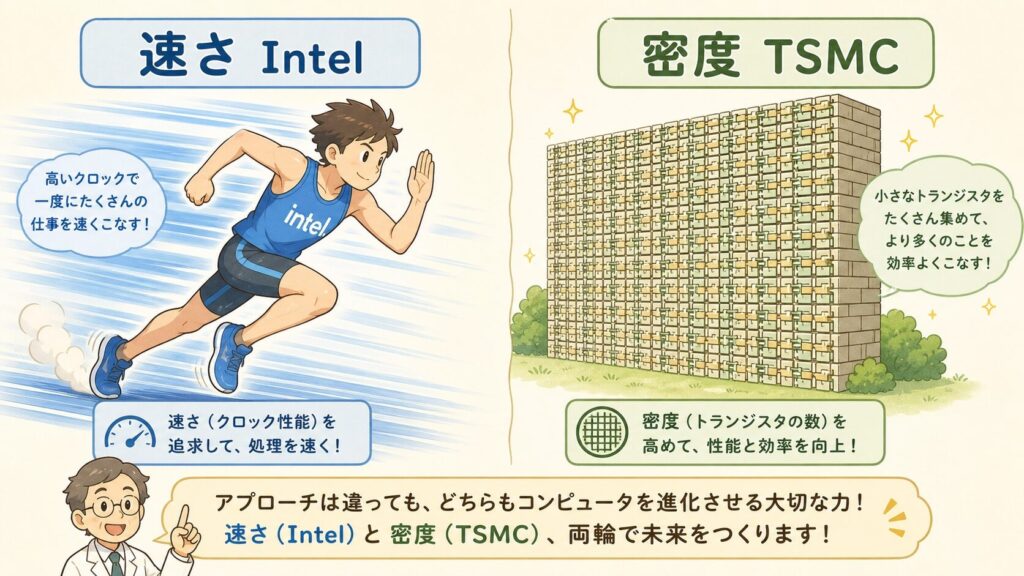

実力は「性能のIntel、密度のTSMC」で住み分け

調査会社TechInsightsの分析によると、両者の実力にははっきりした個性があります。どちらかが全面的に上、ではありません。

Intel は「速さ」が得意

トランジスタあたりの性能(動作速度)でTSMCの2nm(N2)をやや上回るとされます。高性能を求めるCPU向き。

TSMC は「密度」が得意

同じ面積により多くのトランジスタを詰められるとされます。省電力・省スペースが効くスマホやAI向き。

ここがポイント:「速さ」と「密度」は、実はトレードオフ(あちらを立てればこちらが立たず)の関係にあります。Intelは性能を、TSMCは密度と量産の安定性を優先した——という設計思想の違いが、この個性を生んでいるのです。

※性能・密度の比較はTechInsights等の分析に基づく推定値であり、各社の公式スペックや実チップの結果とは異なる場合があります。比較対象の世代(N2かA16か)によっても評価が変わる点に注意してください。

【ここが本質】”商売の戦略”で明暗が分かれる

多くの記事は「性能どっちが上か」で終わります。でも本当に面白いのはここから。技術の先行が、そのまま商売の勝ちにならないという現実です。両社の戦略を並べてみましょう。

Intelの戦略:18Aは「自社製品中心」へ位置づけ直し

技術では先行したものの、18Aは外部顧客にとって設計を移植しにくい(IPの互換性が弱い)という課題を抱えました。そこでIntelは18Aを主に自社製品向けに使い、外部顧客の本格獲得は次の14Aで狙う、と戦略を再設定しています。

※Microsoftが18Aでのチップ生産を選ぶなど、外部顧客がゼロというわけではありません。ただし主戦場を14Aへ移しつつあるのが実態です。

TSMCの戦略:裏面給電を「A16に集約」する現実路線

TSMCは主力の2nm(N2・N2P)にはあえて裏面給電を入れず、まず既存のIP資産をそのまま使える形で2nmを普及させます。裏面給電は高性能が欲しい顧客向けのA16に集約。これにより「移行のハードルを下げて顧客を逃さない」という手堅い設計になっています。

一言でまとめると

Intelは「技術で先に山頂に立ったが、お客さんを連れてくるのに苦戦」。TSMCは「登頂は少し後でも、大勢のお客さんと一緒に安全に登る」。この「技術で勝って商売で苦戦」という物語こそ、この2社比較の一番の見どころです。

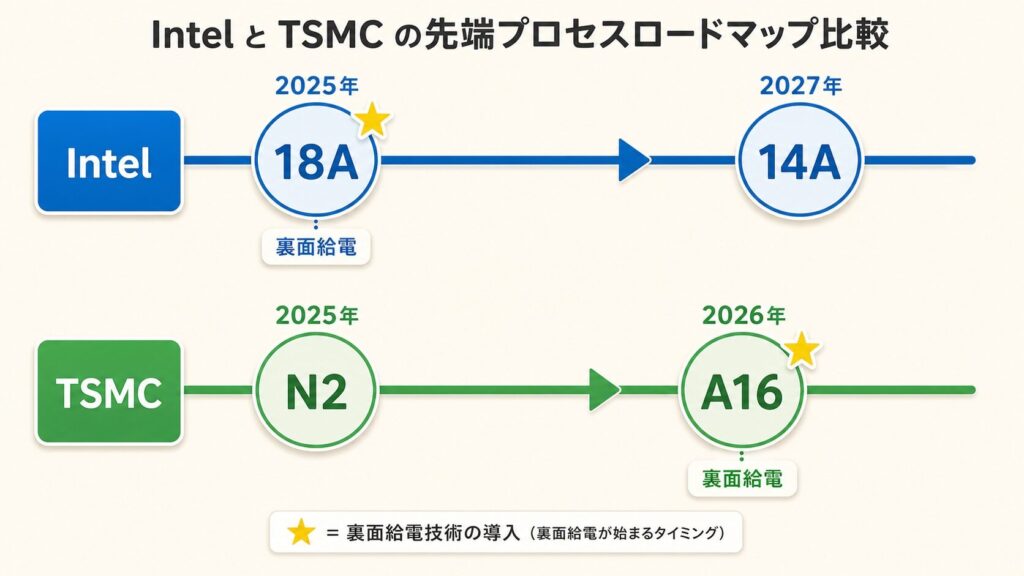

量産スケジュールを時系列で見る

Intelライン
2025年〜
18A量産(先行)
→
2027年前後
14A(外部顧客の本命)
TSMCライン
2025年〜
N2量産(裏面給電なし)
→
2026年後半
A16量産(裏面給電あり)

こうして時系列で見ると、「裏面給電の量産」ではIntelが明確に先行していることが分かります。ただしTSMCは、裏面給電なしの2nmを先に大量普及させてから、満を持してA16を投入する——という二段構えです。

※スケジュールは各社発表時点の計画であり、変更の可能性があります(出典:Intel公式ロードマップ・TSMC公式。TSMC の A16 の量産は、その後2027年にずれ込んだと報じられています〔TrendForce、2026年4月〕。2026年10月確認)。

この競争で「誰が儲かる」のか?

面白いのは、Intelが勝ってもTSMCが勝っても、共通して潤う企業群がいる点です。裏面給電と微細化に欠かせない装置・材料メーカーです。

装置メーカー

  • ASML(ASML)/EUV・High-NA
  • 東京エレクトロン(8035)
  • DISCO(6146)/裏面研削
  • Applied Materials(AMAT)

材料メーカー

  • 信越化学(4063)/ウェーハ
  • SUMCO(3436)/ウェーハ
  • 接合・貼り合わせ材料 各社

当事者(対決の2社)

  • Intel(INTC)
  • TSMC(2330.TW)
  • 顧客:Microsoft・NVIDIA・Apple 等

※企業名は関連する事業領域を示すものであり、特定銘柄の推奨ではありません。

立場別・この対決の”読み方”

投資家のあなたへ

「技術先行=株価上昇」ではない好例です。Intelは技術で先行しても、外部顧客獲得と歩留まり(良品率)が伴わなければ収益になりません。むしろ注目すべきは、どちらが勝っても需要が増える装置・材料メーカーという構造。勝ち馬を当てるより「胴元」を見る視点が有効です。

就活・学生のあなたへ

「良い技術を作る力」と「顧客に使ってもらう力(エコシステム・IP・設計ツール)」は別のスキルだと分かる好例です。半導体は技術力だけでなく、設計資産や顧客との関係づくりまで含めた総合力の勝負。志望企業を見るとき、この両面で見ると解像度が上がります。

技術者のあなたへ

同じ「裏面給電+GAA」でも、方式の選択(直接接続かナノTSVか)で性能・歩留まり・移植性が変わります。技術的な最適解が、必ずしも事業的な最適解ではない——この視点は、自分の担当技術を「事業目線」で捉え直すヒントになります。

よくある誤解を整理

誤解1:「裏面給電で先行=Intelの勝ち確定」

違います。量産の先行は事実ですが、外部顧客の獲得や歩留まりが伴って初めて商売の勝ちになります。技術の一番乗りと事業の成功は別物です。

誤解2:「1.6nmのA16の方が1.8nmの18Aより世代が進んでいる」

単純比較はできません。ノード名の「nm」はマーケティング上の呼称で、各社で基準が違います。数字の大小だけで優劣は決まりません。

誤解3:「PowerViaとSuper Power Railは全然別の技術」

大枠はどちらも同じBSPDN(裏面給電)。違うのは「電源のつなぎ方」の方式の細部と、各社の商標名だけです。

まとめ

  • 裏面給電の量産はIntel(18A)が半年〜1年先行(業界初)
  • 実力は「性能のIntel」「密度のTSMC」で住み分け
  • 方式はPowerVia(ナノTSV型)vs Super Power Rail(直接接続型)
  • Intelは18Aを自社中心に、外部顧客は14Aで勝負と戦略転換
  • TSMCは2nmに裏面給電を入れず互換性重視の現実路線でA16に集約
  • 「技術で勝って商売で苦戦」——技術先行と事業成功は別物

よくある質問(FAQ)

Q. 裏面給電で先行したのはどっち?

A. 「量産」という意味ではIntel(18A、2025年〜)がTSMC(A16、2026年後半)より半年〜1年先行しています。業界で初めて裏面給電を製品に載せたのはIntelです。

Q. なぜIntelは技術で先行しても評価が伸び悩むの?

A. 18Aは外部顧客が設計を移植しにくく、Intelは18Aを自社製品中心に位置づけ、外部顧客の本格獲得は次の14Aに移しています。技術の先行が、そのまま外部売上に結びつきにくい構造があるためです。

Q. PowerViaとSuper Power Railはどう違う?

A. どちらも裏面給電(BSPDN)ですが、PowerViaはナノTSVで接続する堅実型、Super Power Railはトランジスタへ直接つなぐ効率重視型とされます。名前は各社の商標です。

Q. 結局どちらが優れているの?

A. 一概には言えません。速さ重視ならIntel、密度・量産の安定・エコシステムならTSMC、と用途と評価軸で変わります。「勝敗」より「住み分け」で捉えるのが実態に近いです。
