AI半導体の世界では、これまで「GPU（計算）」「HBM（メモリ）」「電力」「冷却」が主役でした。ところが2026年に入り、突然「光」が最重要テーマとして急浮上しています。NVIDIAが光部品メーカー2社に合計40億ドル（約6,400億円）を出資したことが、その象徴です。
この記事では、その中心にある技術「光電融合（CPO）」を、専門知識ゼロの方でも最後まで読めるように、図解とたとえ話で解説します。難しい言葉はすべて途中でかみ砕きます。読み終わるころには、「AIインフラの4つ目の壁」が見えているはずです。

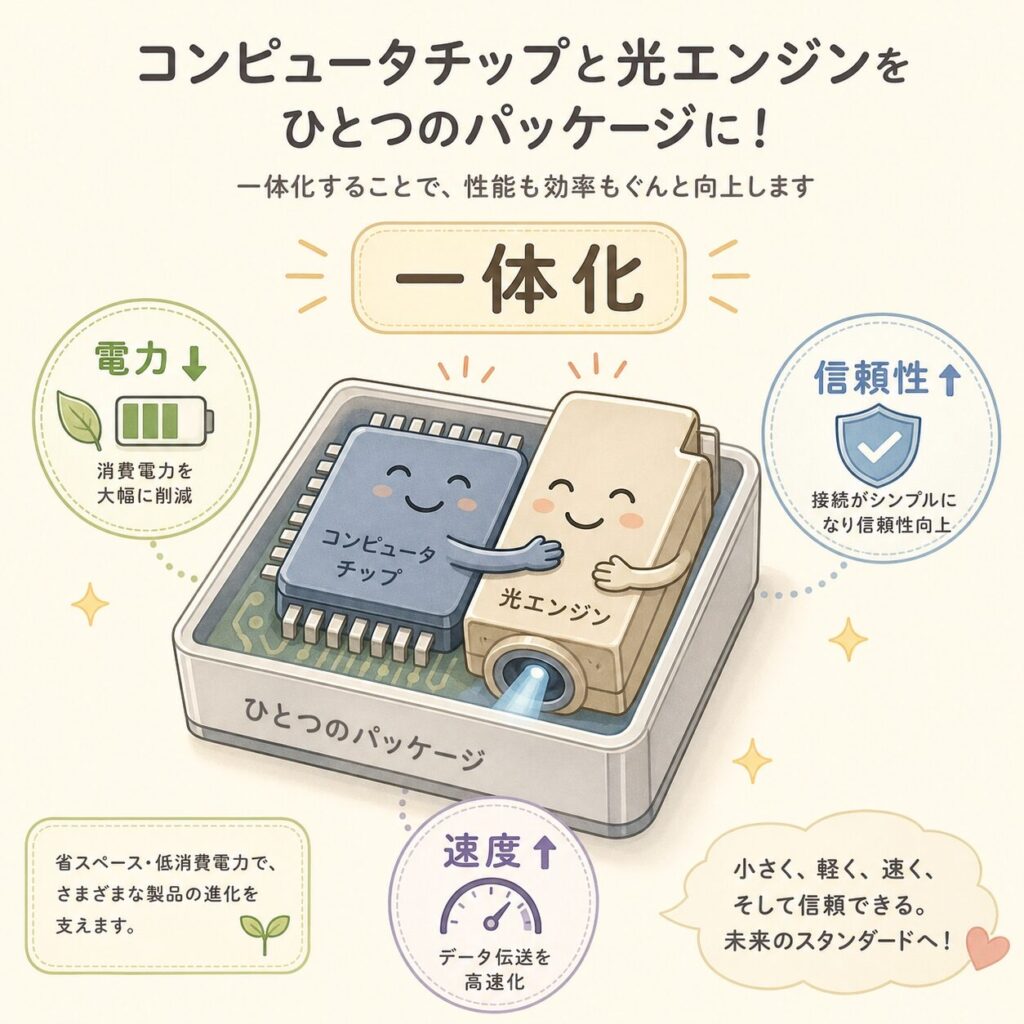

光電融合（CPO）とは、計算を行う半導体チップ（GPUやスイッチ）と、電気を光に変える「光エンジン」を、同じパッケージの中にくっつけて一体化する技術です。CPOは「Co-Packaged Optics（コ・パッケージド・オプティクス）」の略。
従来、AIデータセンターの配線は「銅（電気）」が主役でした。しかしAIの計算量が爆発的に増え、大量のデータを高速で運ぶほど銅の配線は電気を食い、熱を出し、遠くまで届かなくなるという限界にぶつかりました。この「通信の壁」を突破するのが、電気を光に置き換える光電融合です。
NVIDIAの試算では、CPOを使った光スイッチは従来方式に比べて消費電力を約3.5分の1に、故障の起きにくさを約10倍に改善できるとされています（出典：NVIDIA公式ブログ）。光化はNVIDIA・Broadcomなど米半導体大手が主導しつつ、光ファイバや光源ではフジクラ・古河電工などの日本企業が中核部品を握るのが特徴です。
つまり光電融合は、AIインフラの「GPU（計算）→ HBM（メモリ）→ 電力 → 冷却」に続く”第4のボトルネック＝通信”を解決するカギです。ここから、なぜそうなるのかを順に見ていきましょう。
そもそも、なぜAIには「大量の配線」が必要なのか
🧠 AIの学習は「何万個ものGPUがチームで会話する」作業
ChatGPTのような大規模AIを作るには、1個のGPU（計算チップ）ではまったく足りません。数千〜数万個のGPUを束ねて、1つの巨大な計算をチームで分担します。このとき、GPU同士は「今こう計算した、次はどうする？」と、休みなく大量のデータをやり取りし続けます。

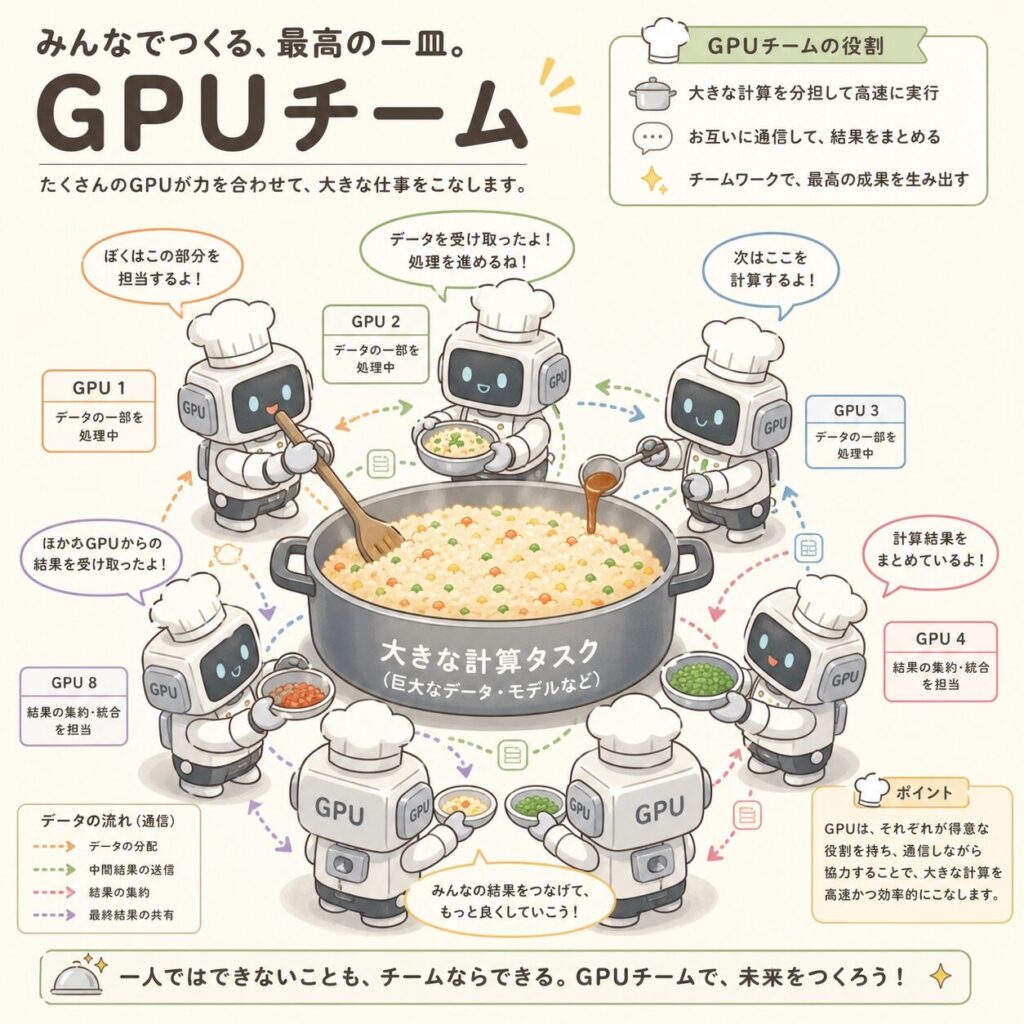

AIの学習は「1万人の料理人が、1つの巨大な料理を同時に作る」ようなもの。料理人（GPU）の腕がどれだけ良くても、隣の人と「塩を渡して」「もう炒め終わった？」と会話（データのやり取り）がスムーズにできなければ、料理全体が止まってしまいます。この「会話を運ぶ道」こそが配線＝インターコネクトです。
チップ同士・サーバー同士・機器同士をつなぐ「配線」や「接続技術」の総称。日本語では「相互接続」。AIデータセンターでは、GPU間・ラック間・サーバー間の膨大なデータを運ぶ、いわば「情報の高速道路」にあたる。
GPUの性能（HBMメモリ含む）がどれだけ上がっても、この「会話の道」が細ければ、AI全体の速度はそこで頭打ちになります。だからAIデータセンターでは、GPUと同じくらい「配線」が重要な主役なのです。
「銅の配線」が限界を迎えた3つの理由

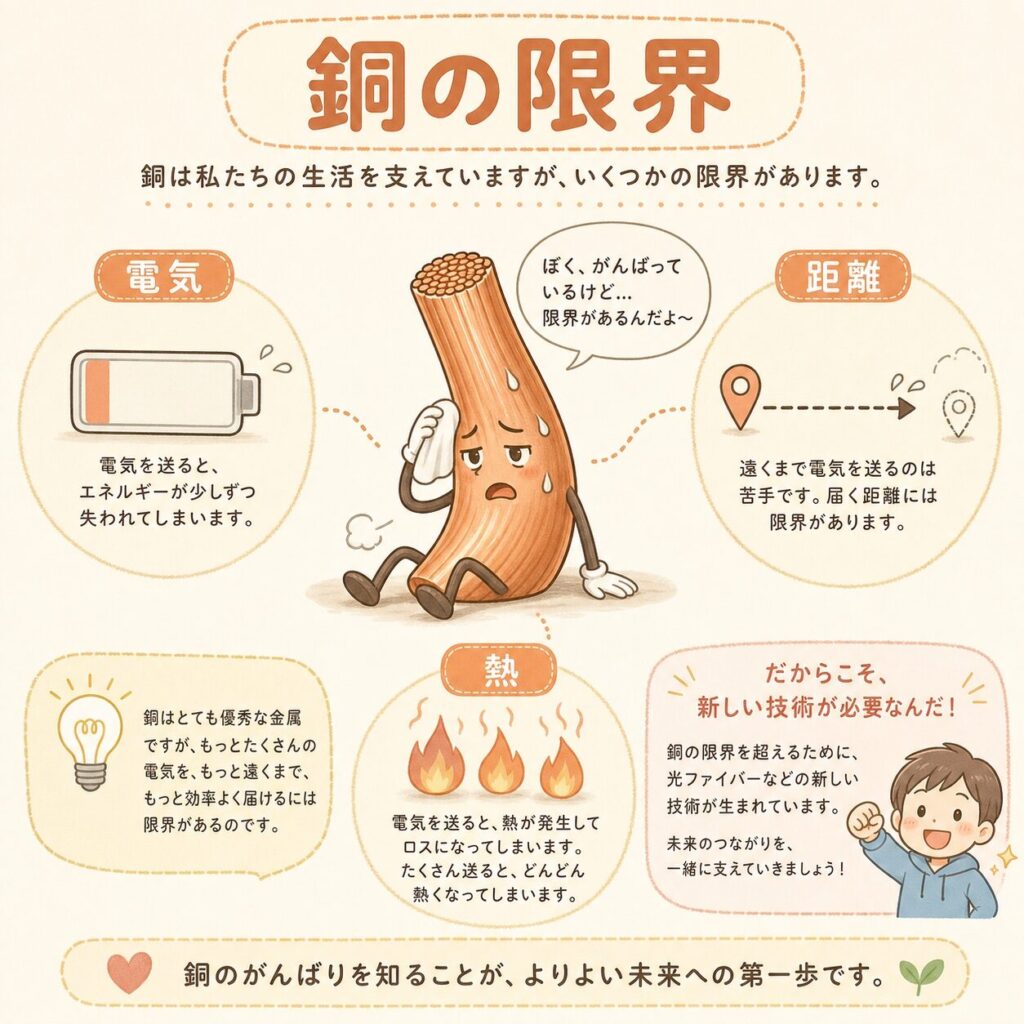

これまで、チップ同士の配線には銅（電気信号）が使われてきました。安くて実績もある優等生です。ところがAIの登場で、銅には3つの限界が見えてきました。
⚡ ここが核心：AIの通信ボトルネックは「電力の壁」そのもの
NVIDIAの説明によると、従来の「プラガブル方式（後述）」では、スイッチチップからデータを外に出すまでに信号が最大22dBも減衰してしまい、それを補うために1つの接続あたり約30ワットもの電力を消費します（出典：NVIDIA公式ブログ）。

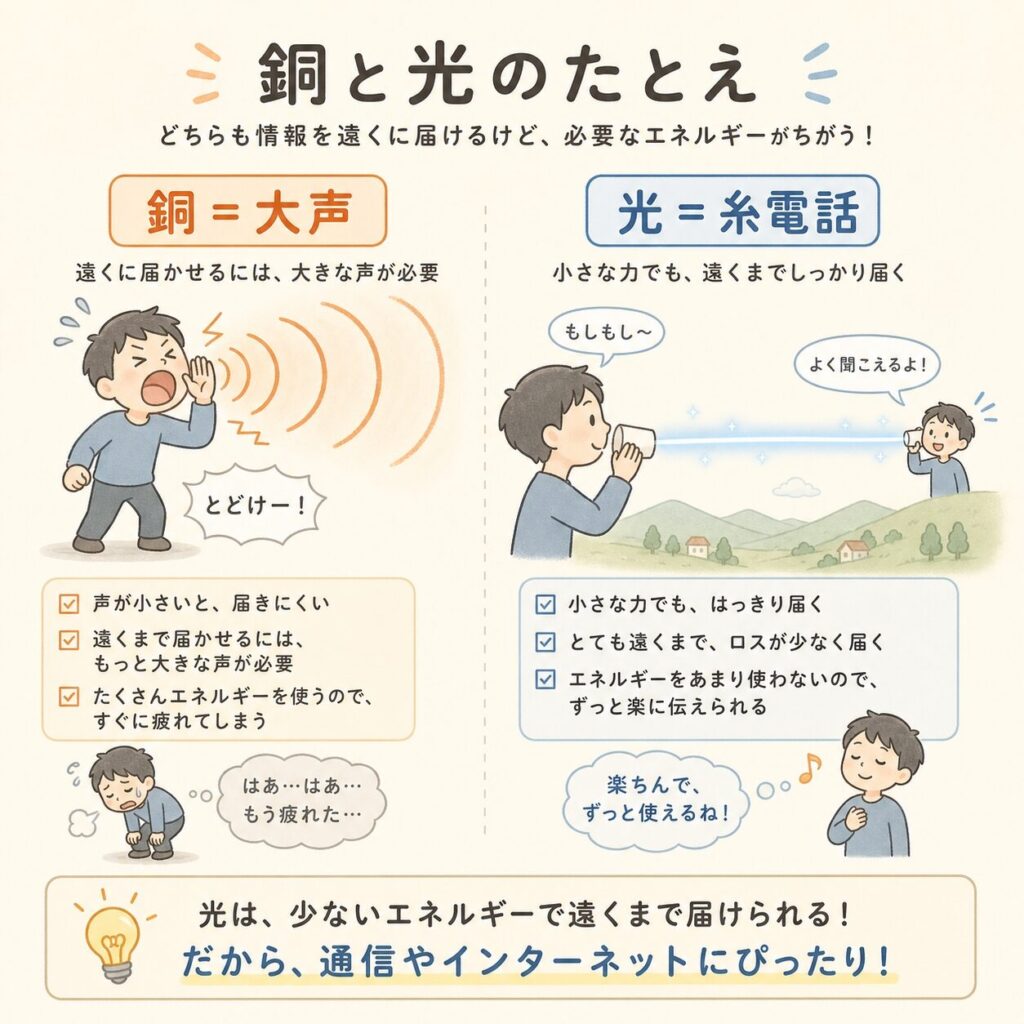

銅の配線は「声を張り上げて遠くの人に伝える」ようなもの。近くならいいけれど、遠くの人に大声で叫び続けると、すぐ喉が枯れて（電力を消耗して）体力が尽きます。一方、光は「糸電話や電話」のように、遠くても速くても、ほとんど疲れずに伝えられるのです。
AIデータセンターがすでに直面している電力問題。その「隠れた犯人」の一つが、実は銅の配線だったのです。だから「配線を光にすれば、電力も熱も一気に減らせる」──これが光電融合が今、脚光を浴びている根本理由です。
なぜ「光」だと省エネで速いのか
光が優れている理由は、電気とは根本的に性質が違うからです。日経クロステックの解説でも、「光は伝送距離が伸びても、通信速度が上がっても、消費電力はほぼ変わらない」と指摘されています（参考：ビジネスネットワーク）。
| 比較項目 | 🟠 銅（電気） | 🔵 光 |
|---|---|---|
| 距離が伸びると | 信号が弱まる・電力が増える | ほぼ影響なし |
| 速度を上げると | 消費電力が急増 | 消費電力はほぼ一定 |
| 発熱 | 大きい | 小さい |
| 運べるデータ量（帯域） | 高速化に限界 | 桁違いに大きい |
| コスト・扱いやすさ | 安い・実績豊富 | 高価・製造が難しい |
ただし注意点として、光にも弱点があります。それは「電気を光に変える」「光を電気に戻す」という変換作業が必要なこと。この変換を行う部品が、後で出てくる「光エンジン」です。そして、変換をどこで・どれだけ短い距離で行うかで、省エネ効果が大きく変わります。この「変換場所の工夫」の最先端が、CPOなのです。

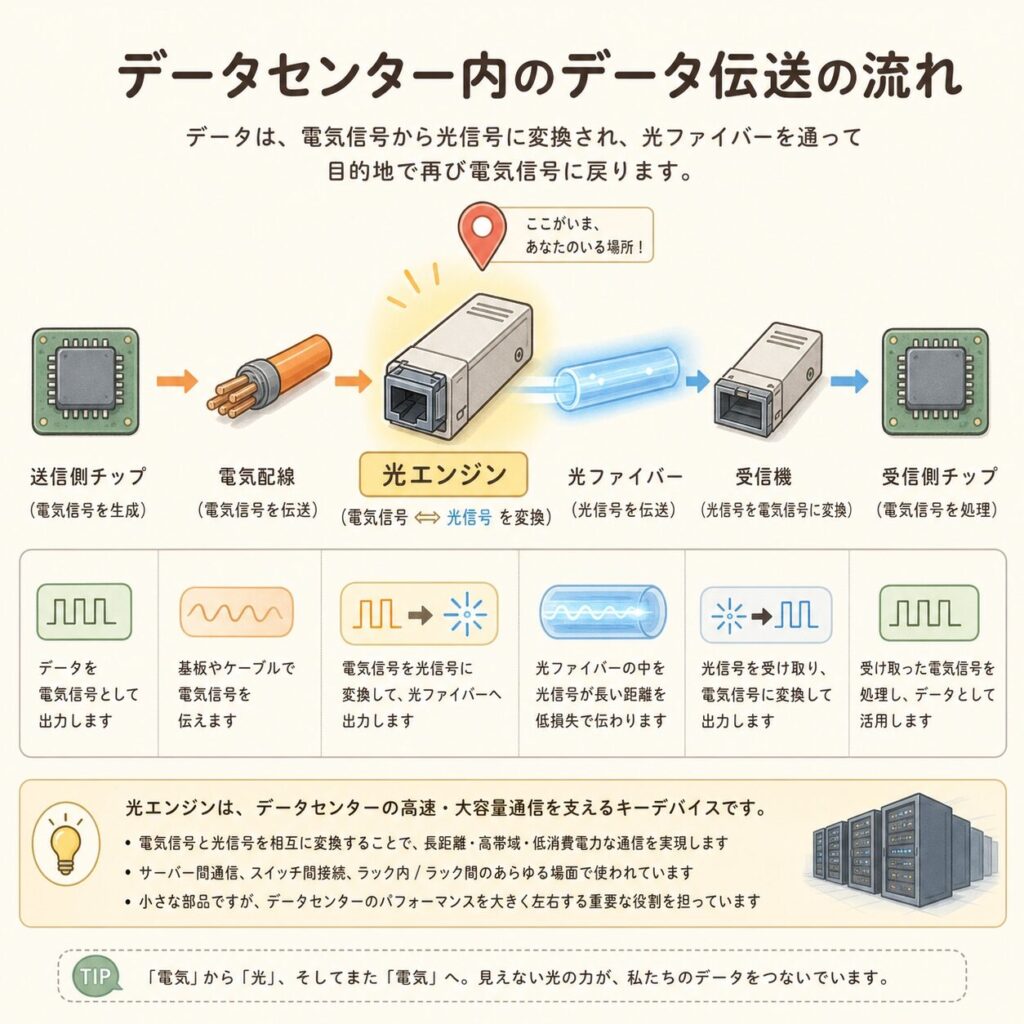

E/O変換（Electrical to Optical）＝電気信号を光信号に変える処理。O/E変換はその逆で光を電気に戻す処理。この変換を担う部品が「光エンジン」。CPOは、この光エンジンを計算チップのすぐ隣に置くことで、変換前の電気配線を極限まで短くする技術。
CPOの正体：「光エンジンをチップの隣に引っ越しさせる」技術
ここまで来れば、CPOの説明はシンプルです。ポイントは「光エンジンをどこに置くか」だけ。従来の主流「プラガブル方式」とCPOを比べてみましょう。
🔌 従来（プラガブル）：光エンジンが「遠く」にある
これまでは、電気を光に変える光エンジンを「プラガブル光トランシーバー」という差し替え可能な部品に入れ、スイッチチップから数十cm離れた場所に配置していました。チップと光エンジンの間は、あの電力を食う銅の配線でつながっています。ここで電力ロスと発熱が発生します。
「差し込み式（プラガブル）」の光通信部品。USBメモリのように手で抜き差しでき、壊れたら交換が簡単。保守性に優れるため長年の主流だが、チップから遠いため電力と遅延が課題になっている。
💡 CPO：光エンジンを「チップの真隣」に統合する

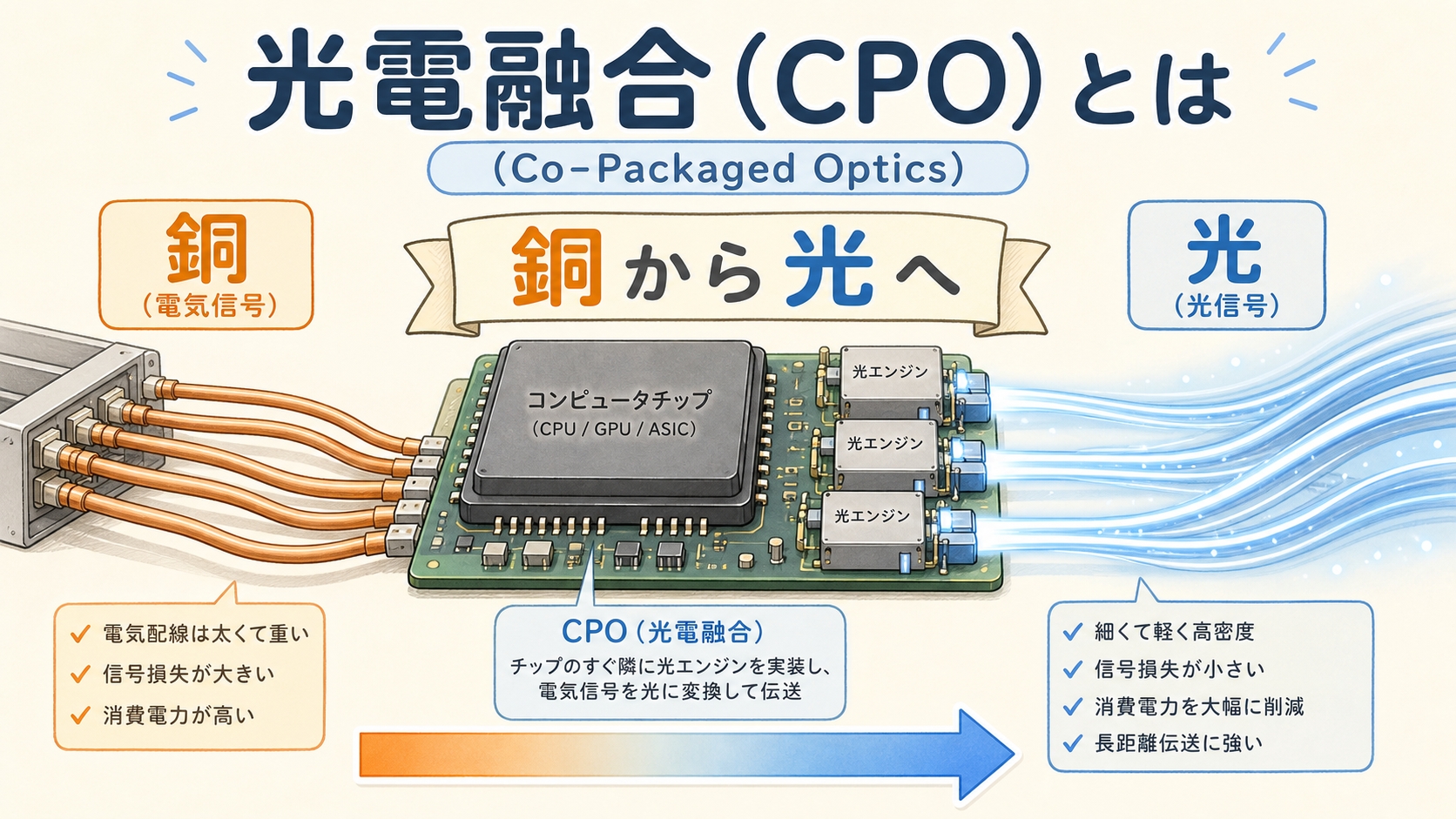

CPO（Co-Packaged Optics）は、この光エンジンを、計算チップと同じパッケージの中にくっつけて一体化します。「Co-Packaged（コ・パッケージド）」＝「一緒にパッケージする」という名前の通りです。チップと光エンジンの距離が数十cm→数mmに激減するため、間の銅配線が極限まで短くなり、電力ロスも発熱も激減します。

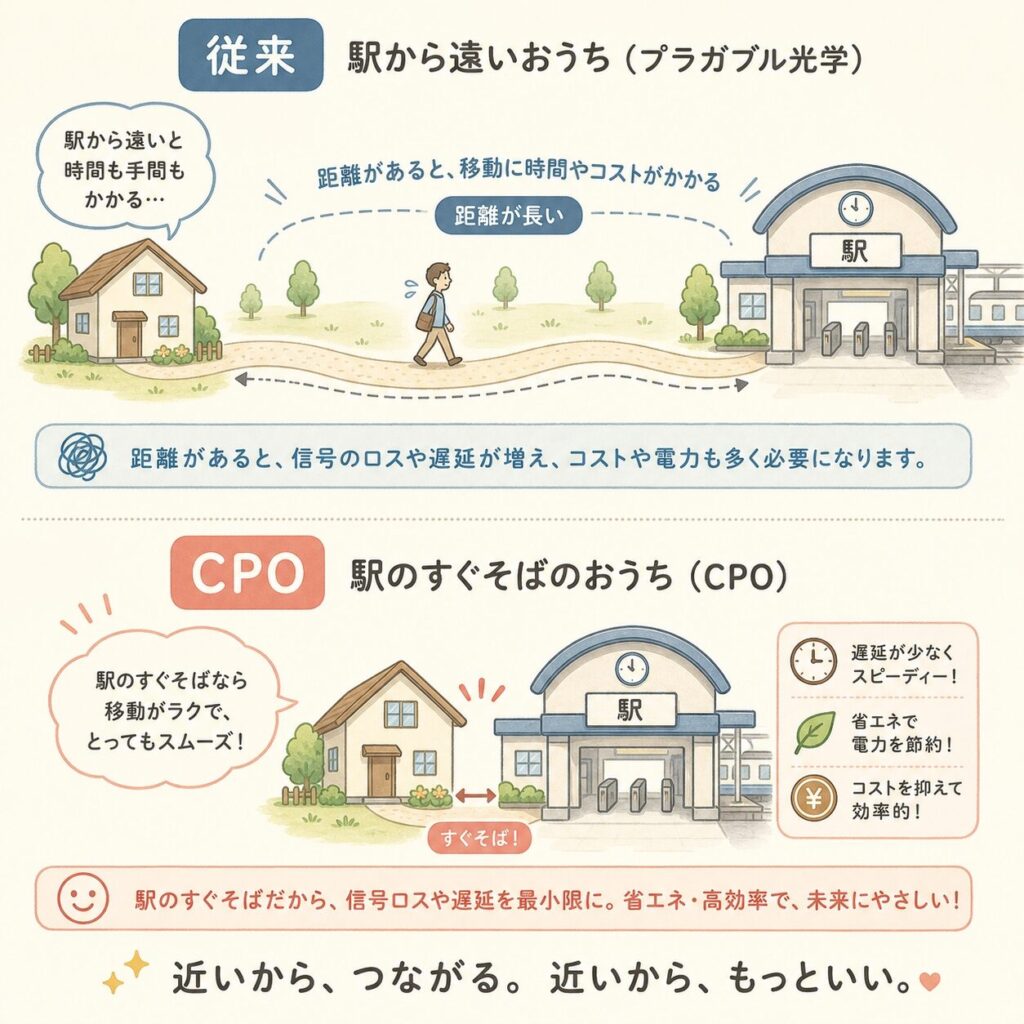

プラガブルは「家（チップ）から駅（光エンジン）まで毎回20分歩く」生活。CPOは「駅前に引っ越して、家の玄関がそのまま改札」の生活です。移動（電気配線）にかかる労力（電力）が激減し、移動中に疲れる（発熱する）こともなくなります。

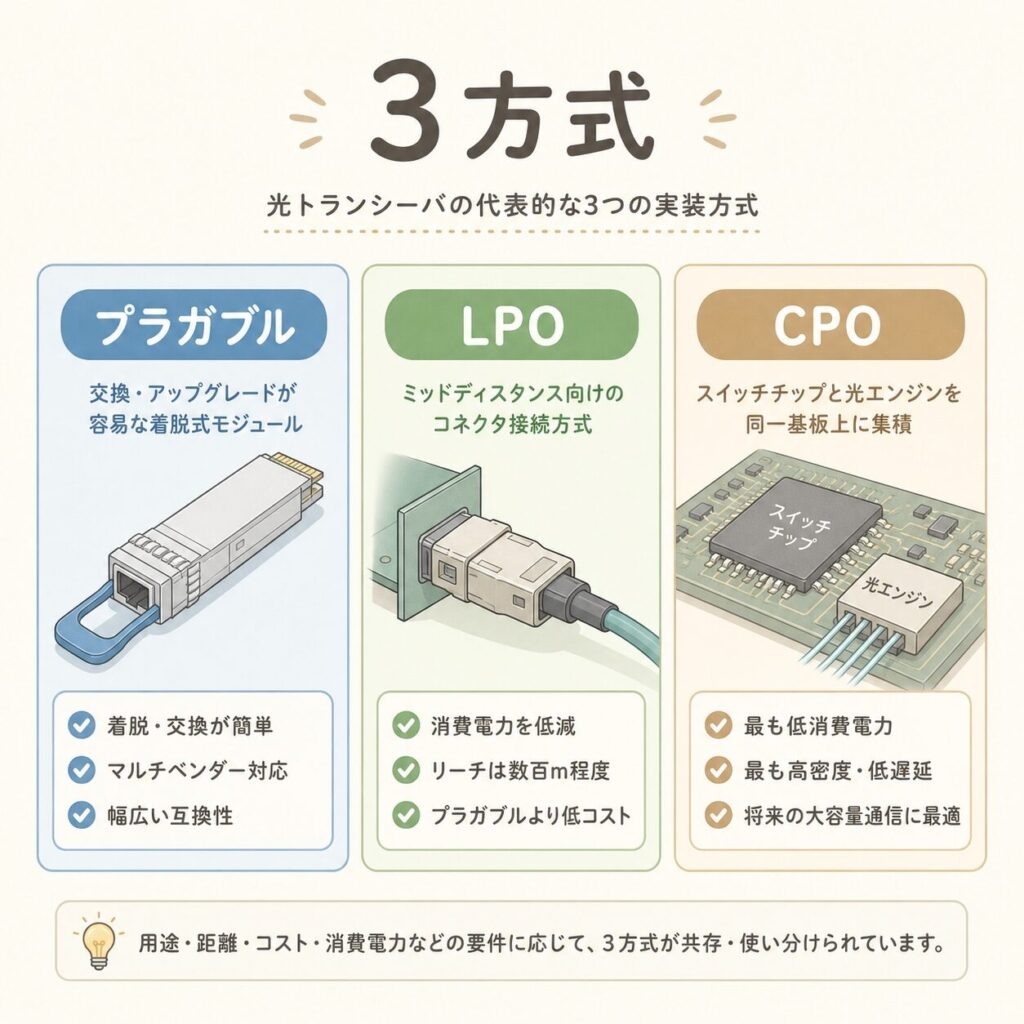

📊 実は3つの選択肢がある：プラガブル・LPO・CPO
「銅から光へ」といっても、いきなり全部がCPOになるわけではありません。実際には、性能とコストのバランスで3つの方式が住み分けていきます。「CPO一強」ではない点が重要です。
プラガブル光モジュール
- 差し替え可能で保守が簡単
- チップから遠く電力・遅延が課題
- 800G→1.6Tへ世代交代中
LPO（リニアドライブ）
- 複雑な信号処理チップ(DSP)を省く
- プラガブルの形は維持しつつ省エネ
- コスト重視の層で普及余地
CPO（光電融合）
- チップと光を同一パッケージに統合
- 電力・帯域・遅延で最有利
- 保守性・歩留まりが課題
CPOは性能面で最強ですが、チップと一体化しているため「壊れたら丸ごと交換」になりやすく、保守や製造の難しさが残ります。だから当面は、プラガブル・LPO・CPOが用途と予算に応じて共存する見込みです。「銅が完全になくなる」わけでもありません。
信号のノイズや歪みを補正するための電子部品。高性能だが電力を消費する。LPOはこのDSPを省くことで省エネを狙う方式。CPO vs LPOの詳しい違いは別記事で解説します。
CPOで何がどれだけ変わるのか（数字で実感）
NVIDIAが2025年に発表した光スイッチ「Quantum-X Photonics」「Spectrum-X Photonics」の公式データを見ると、CPOのインパクトが一目でわかります。
＝電力効率3.5倍
部品点数が減るため
導入がスピードアップ
出典：NVIDIA公式ブログ（Spectrum-X Photonics）。NVIDIAの試算値であり、構成・前提条件により変動します。

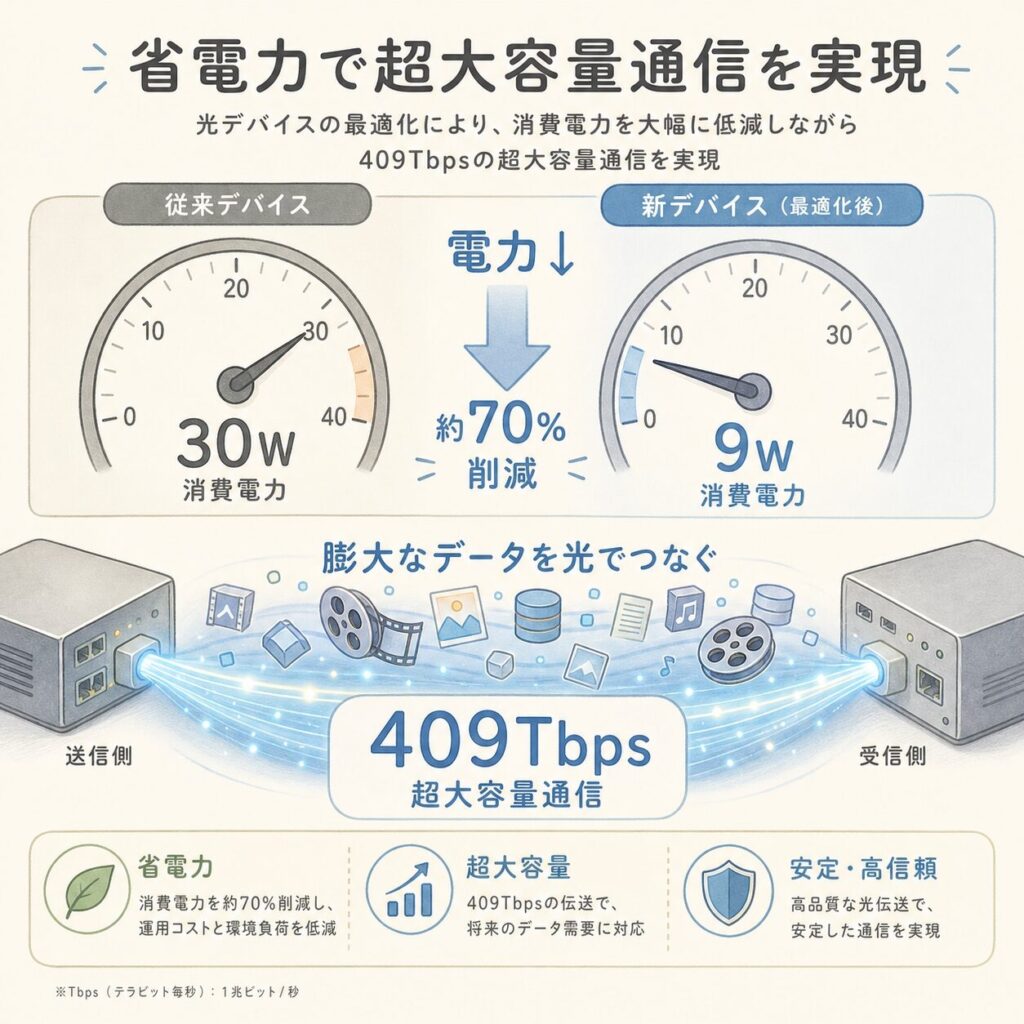

より具体的には、1つの接続あたりの電力が従来の約30ワット → CPOでは約9ワットまで下がるとされています。信号の減衰も22dB → 約4dBと激減。数千〜数万個のGPUをつなぐデータセンター全体で考えると、この差は大型発電所レベルの電力削減につながります。
| 比較項目 | 従来（プラガブル） | CPO（光電融合） | 効果 |
|---|---|---|---|
| 1接続あたり電力 | 約30W | 約9W | 約1/3 |
| 信号の減衰 | 最大22dB | 約4dB | 大幅改善 |
| 光エンジンの位置 | チップから数十cm | チップの隣（数mm） | 距離を短縮 |
NVIDIAの最新CPOスイッチ「Spectrum SN6800」は、なんと1秒間に409.6テラビット（Tbps）のデータを扱えます。これは2時間の映画（約5GB）を、1秒間に1万本以上同時にやり取りできる計算。この超大量のデータを、銅ではなく光で省エネに運ぶのがCPOの真価です。
誰が光電融合を作っているのか（関連企業マップ）

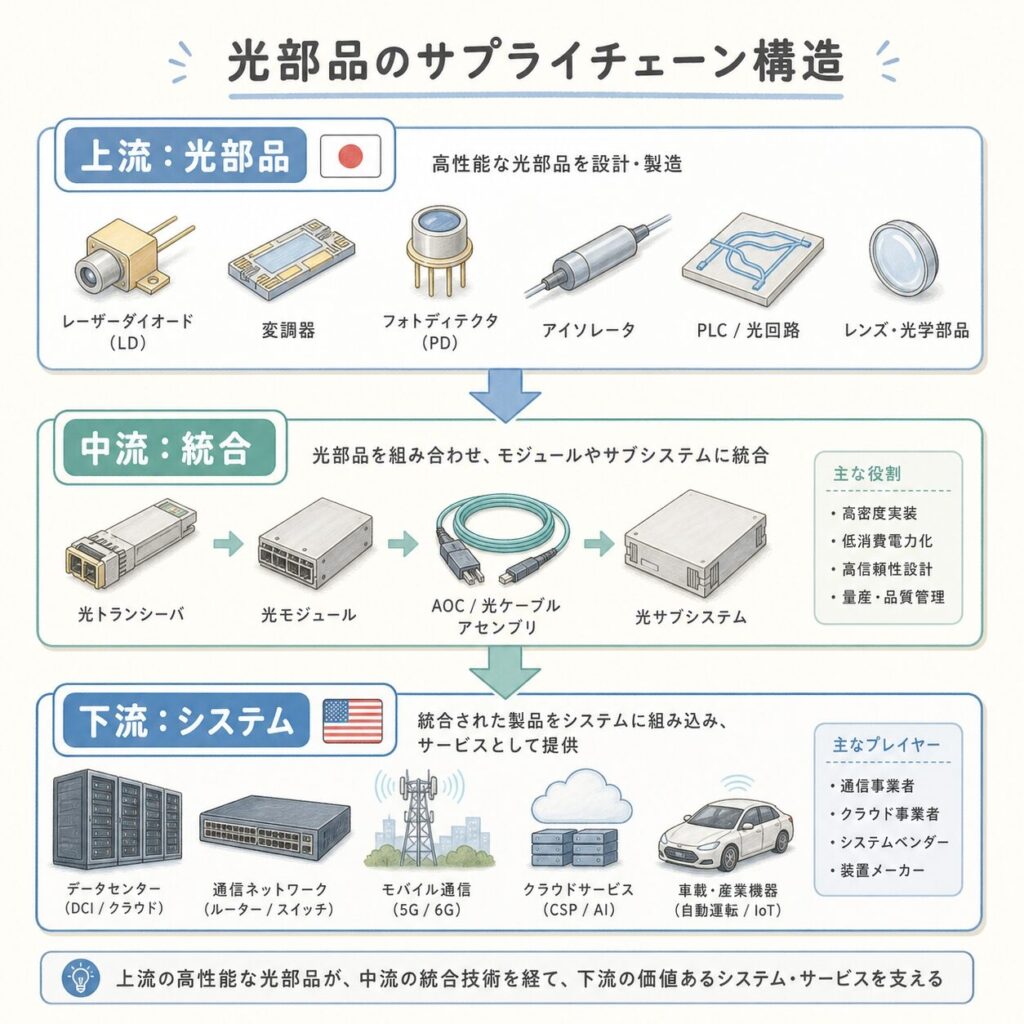

光電融合は「1社が全部作る」技術ではありません。上流（部品）→ 中流（統合）→ 下流（システム）という分業で成り立っています。ここで重要なのは、米半導体大手が全体を主導する一方、光ファイバや光源といった「物理的な中核部品」では日本企業が世界の要を握っている点です。
上流：素材・光部品
- フジクラ（5803）：AIデータセンター向け光配線・MPOコネクタの中核
- 古河電工（5801）：光源（レーザー）の世界的メーカー
- 住友電工（5802）：光ファイバ・光デバイス大手
- 浜松ホトニクス（6965）：受光（光を検出する側）で世界トップ級
- Corning（GLW）：光ファイバ・ガラス素材の巨人
中流：光エンジン・統合
- Coherent（COHR）：光部品の垂直統合最大手。NVIDIA出資先
- Lumentum（LITE）：レーザー・光スイッチ。NVIDIA出資先
- Marvell（MRVL）：光信号処理チップ大手
- TSMC（TSM）：CPOの製造基盤（COUPE技術）
下流：システム・DC運用
- NVIDIA（NVDA）：GPU・CPOスイッチで光化を主導
- Broadcom（AVGO）：CPOスイッチのプラットフォーム
- NTT（9432）：IOWN構想で「オール光」を推進
光テーマは人気が高く、小型のフォトニクス株はニュースだけで急騰しがちです。フジクラ・古河電工のようにすでに業績（利益）に光需要が表れている「実需組」と、期待が先行する「思惑組」を必ず区別しましょう。本記事は情報提供が目的で、特定銘柄の売買を推奨するものではありません。
なぜ今、光がここまで注目されるのか（時事の背景）

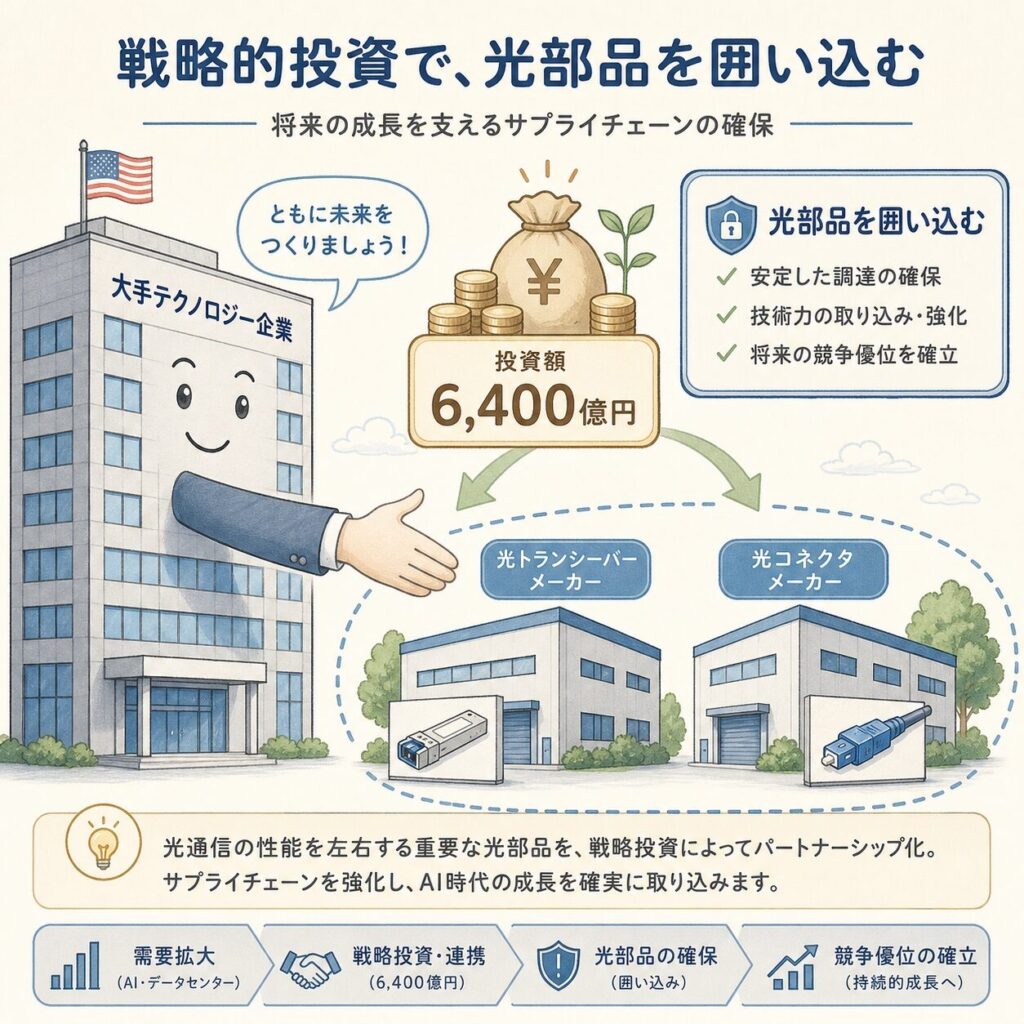

NVIDIAが自らお金を出してまで光部品メーカーを囲い込む──これは、光電融合が「あれば便利」ではなく「なければAIの成長が止まる必需品」になったことの証拠です。GPUをいくら作っても、それらをつなぐ光の部品が足りなければ、AIデータセンターは組み上がりません。
CPOの「頭脳（スイッチASIC）」は米国勢が握りますが、光を通す光ファイバ・光配線（フジクラ）、光を生み出すレーザー光源（古河電工）、光を捉える受光素子（浜松ホトニクス）といった物理的な中核部品は日本企業が世界的な強さを持ちます。さらにNTTは、DC間からチップ内まで段階的に光化する国家的構想「IOWN（アイオン）」を推進しています。

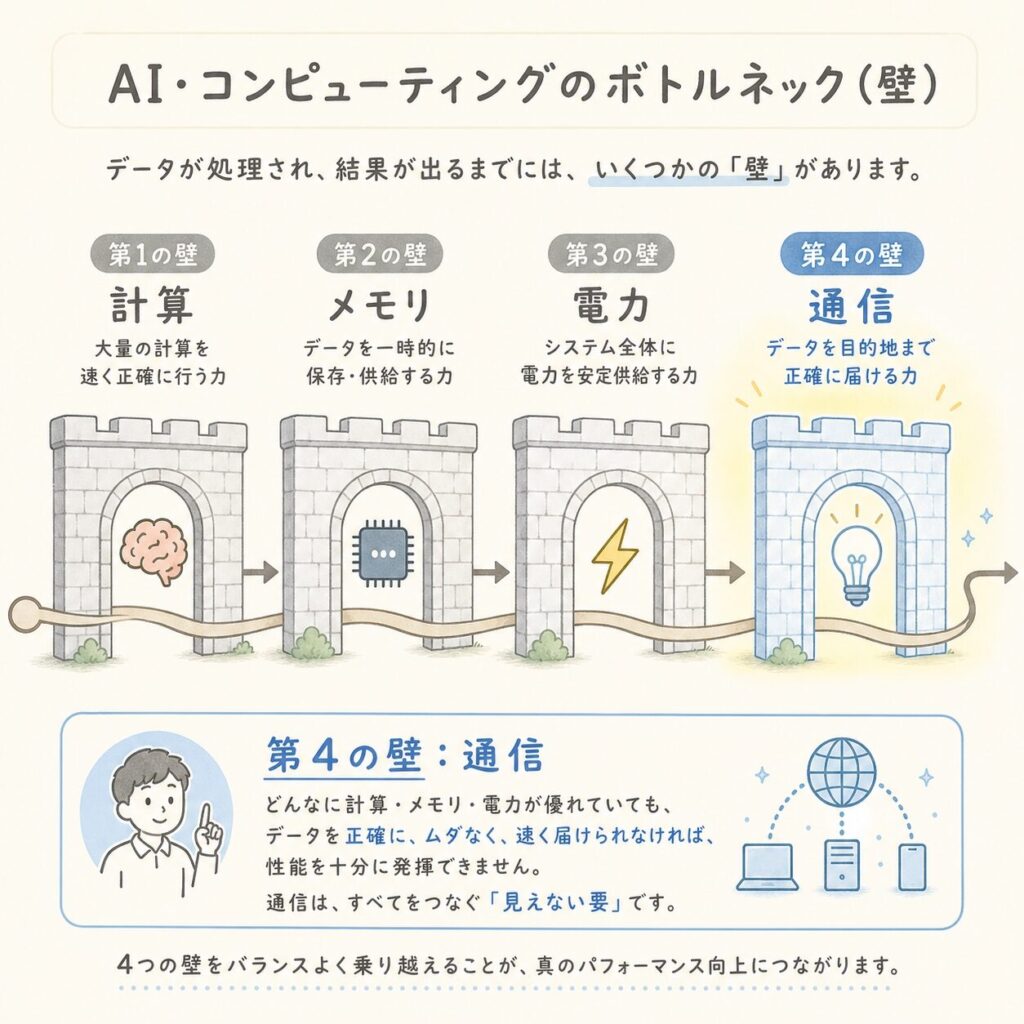

光は「AIインフラ第4のボトルネック」
最後に、光電融合がAIインフラ全体のどこに位置するかを地図で整理します。AIの進化は、次々と現れる「ボトルネック（詰まり）」を1つずつ突破してきた歴史です。
面白いのは、この4つが互いにつながっていること。銅の配線が電力を食う（第4→第3の壁を悪化させる）。だから配線を光にすれば電力も冷却も楽になる。光電融合は「通信」を解決しながら、同時に「電力・冷却」の負担も減らす、一石二鳥の技術なのです。これが、光がAIインフラの最重要テーマに躍り出た本質的な理由です。
あなたにとって、光電融合が持つ意味
光電融合は「HBMの次に来る波」として、AI関連投資の新たな主軸候補です。ただし玉石混交のテーマ株が乱立しています。判断の軸は「その企業の光需要が、すでに決算の利益として表れているか」。フジクラ・古河電工の光事業のように実需が業績に立っている企業と、ニュースで動く思惑株を切り分けることが重要です。NVIDIA・Broadcom・Coherent・Lumentumの動向は、光サプライチェーン全体の先行指標になります。
シリコンフォトニクス・CPOは、就活・研究で問われ始めている最先端分野です。「AI＝情報系・ソフトウェア」だけではありません。光電融合には電気工学・光学・材料工学・精密機械のすべてが必要で、通信・光部品・半導体メーカーへの就職に直結します。この記事の「銅の限界→光への転換」の因果を説明できれば、面接でも一歩リードできます。
ネットワーク・サーバー・光部品のいずれかに関わる方は、自社が「光化のバリューチェーンのどこを担うか」を構造で説明できると、営業・顧客・投資家との会話で強みになります。CPOは通信だけでなく電力・冷却・実装（パッケージング）が交差する領域。担当外の全体像を掴むことが、キャリアの幅を広げます。
よくある誤解を整理する
| ❌ よくある誤解 | ✅ 実際はこう |
|---|---|
| 「CPOでデータの計算が速くなる」 | CPOが改善するのは計算ではなく「配線（通信）」。GPU同士の会話を速く・省エネにすることで、システム全体の足かせを外す技術。 |
| 「銅の配線は完全になくなる」 | ごく短い距離では銅が残る。プラガブル・LPO・CPOが用途と予算で共存する。「CPO一強」ではない。 |
| 「光電融合＝NVIDIAの技術」 | NVIDIAは主導役の1社。実際は光部品(日本企業含む)・製造(TSMC)・システムの分業。日本企業が中核部品を握る。 |
| 「CPOはもう完成した技術」 | 2026年が本格量産の入口（商用化元年）。保守性・製造歩留まりの課題が残り、これから成熟していく段階。 |
| 「IOWNはすぐに全部光になる」 | NTTのIOWNはDC間→ボード間→チップ間→チップ内へと段階的。チップ間の光化は2030年代前半が目安の「構想」段階。 |
まとめ：光電融合（CPO）の要点

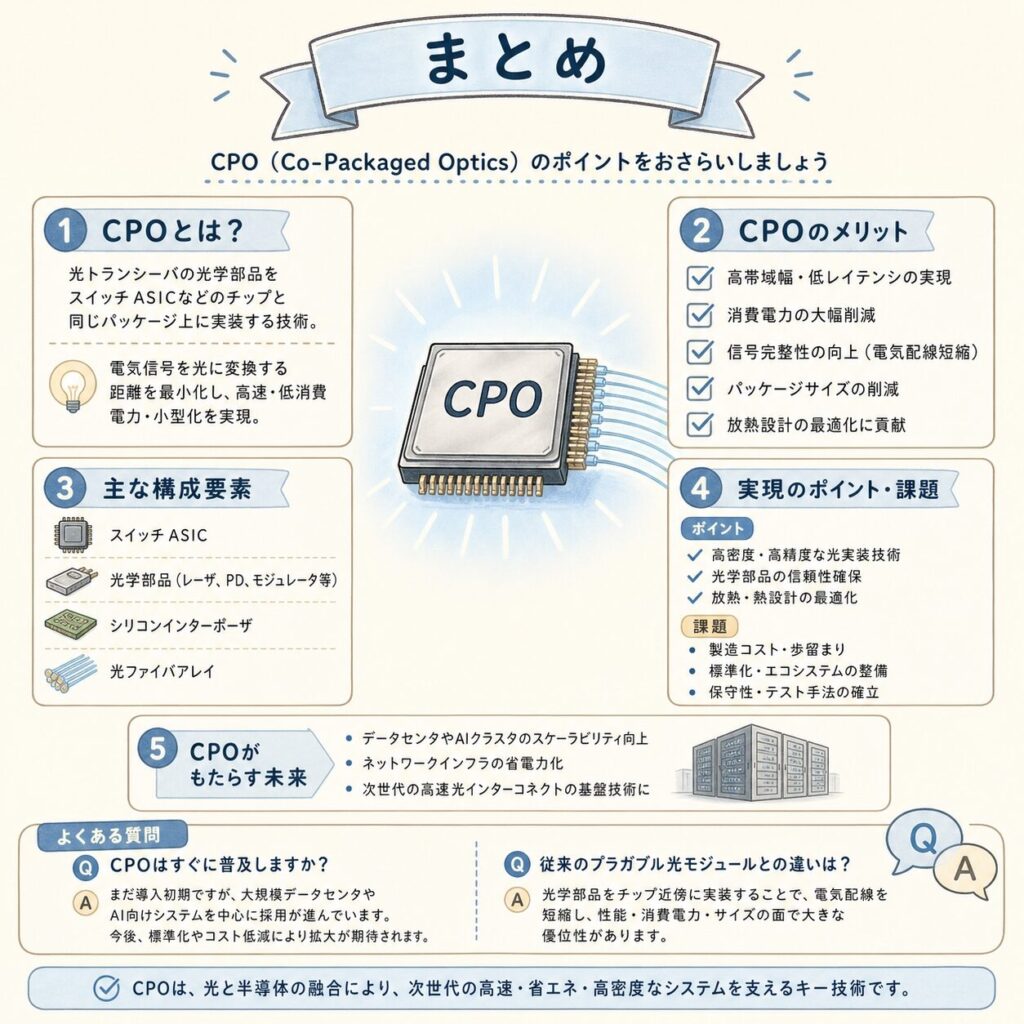

- 光電融合（CPO）とは：計算チップと「光エンジン」を同じパッケージに一体化する技術。CPO＝Co-Packaged Optics。
- なぜ必要か：AIの通信量が爆発し、銅の配線が「電力を食う・遠くに届かない・熱を出す」限界に達したから。
- 効果：NVIDIA試算で消費電力を約1/3.5、信頼性を約10倍に改善。電力・冷却の負担も同時に減らせる。
- 3つの方式：プラガブル（主流）・LPO（中間）・CPO（本命）が用途で共存。「銅ゼロ」でも「CPO一強」でもない。
- 関連企業：NVIDIA・Broadcomが主導。フジクラ・古河電工・浜松ホトニクス・NTT（IOWN）など日本企業が中核部品を担う。
- 位置づけ：GPU→HBM→電力・冷却に続く「AIインフラ第4のボトルネック＝通信」を突破するカギ。
