【図解】AIの第3の壁は”光配線”｜GPU→HBM→光

• GPUもHBMも電力も、結局どういう順番でつながっているの？
• なぜ「配線」ごときが、AIの性能を止めるボトルネックになるの？
• 「銅の限界」ってよく聞くけど、具体的に何がどう限界なの？
• 光配線が投資テーマだと聞いたが、物語の全体像で理解したい

• AIの性能を止める「ボトルネックの物語」をGPU→HBM→光で理解
• なぜ銅配線が物理的に限界を迎えたのか（数字つき）
• 「メモリの壁」と「通信の壁」という対の構造
• 電力問題と光配線がどうつながっているか
• 投資家・学生向けの意味づけと関連銘柄

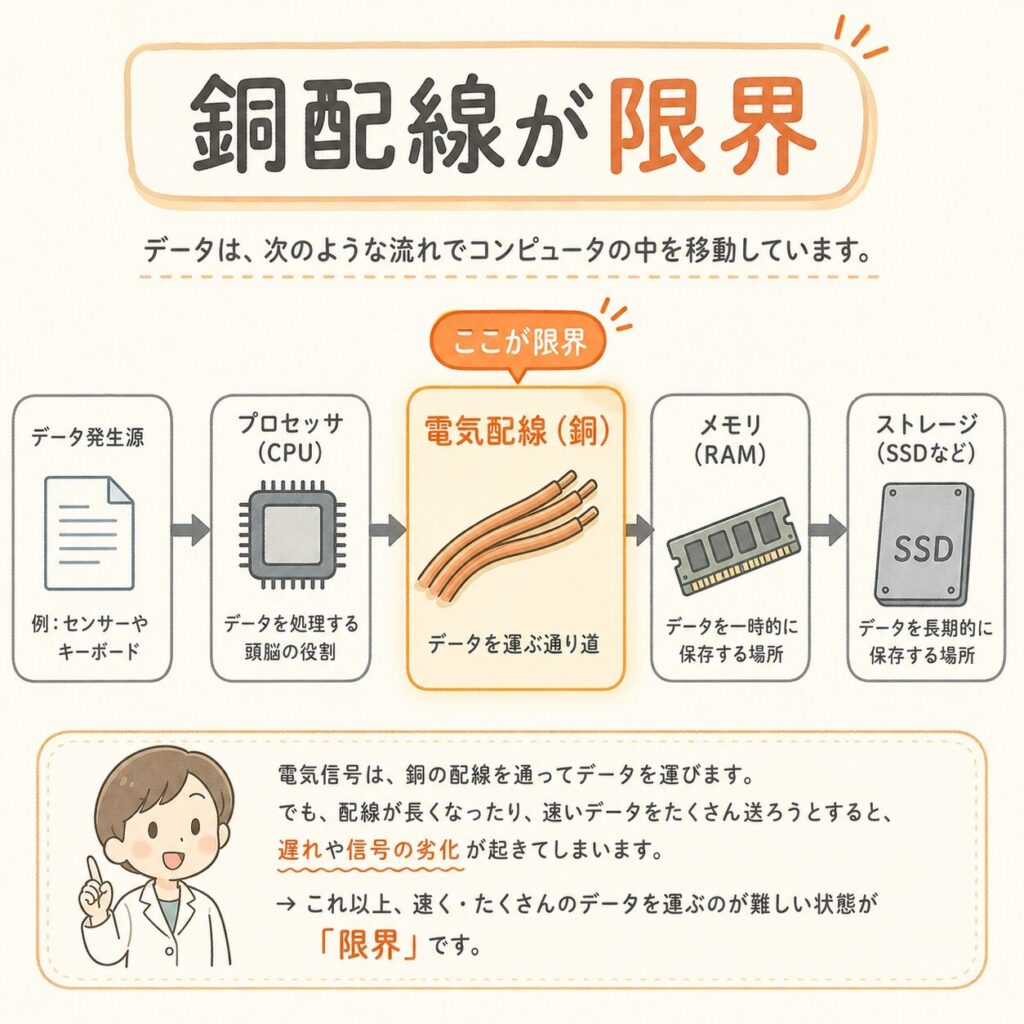

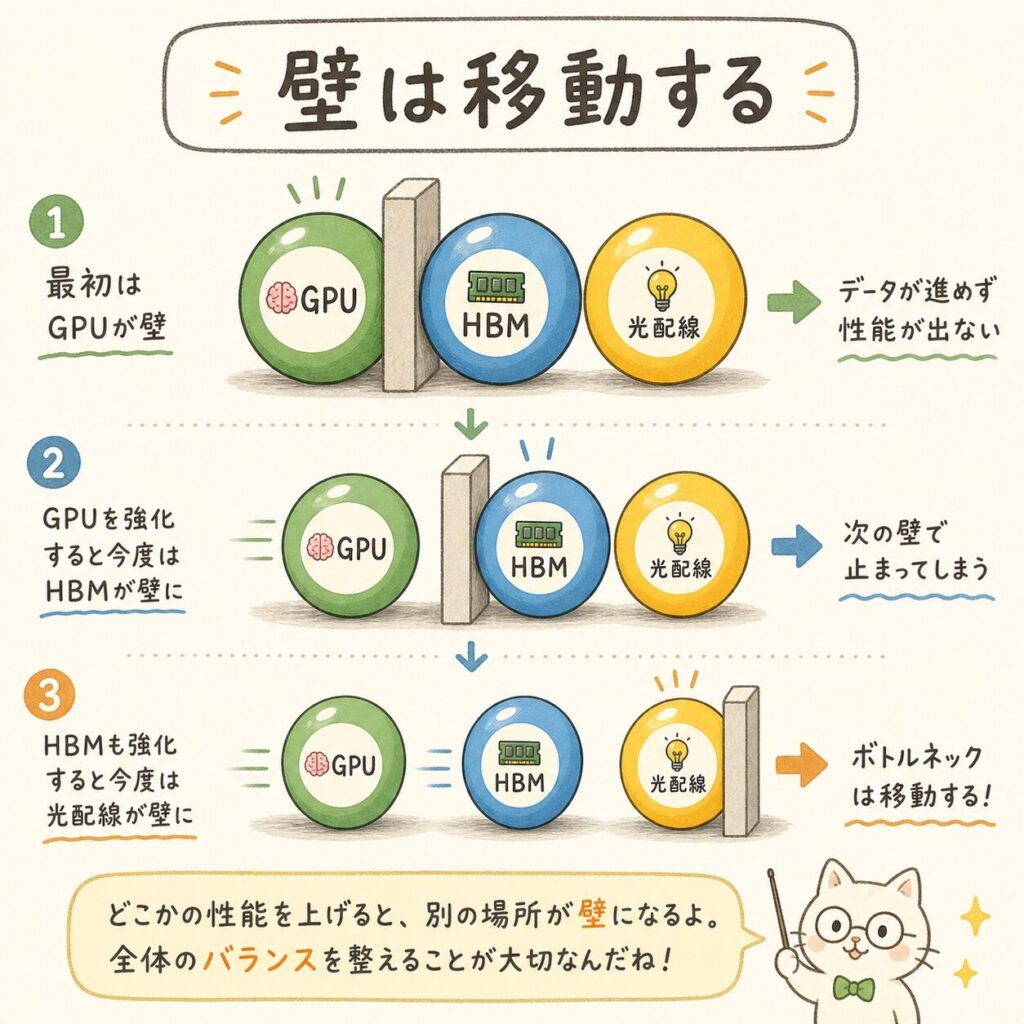

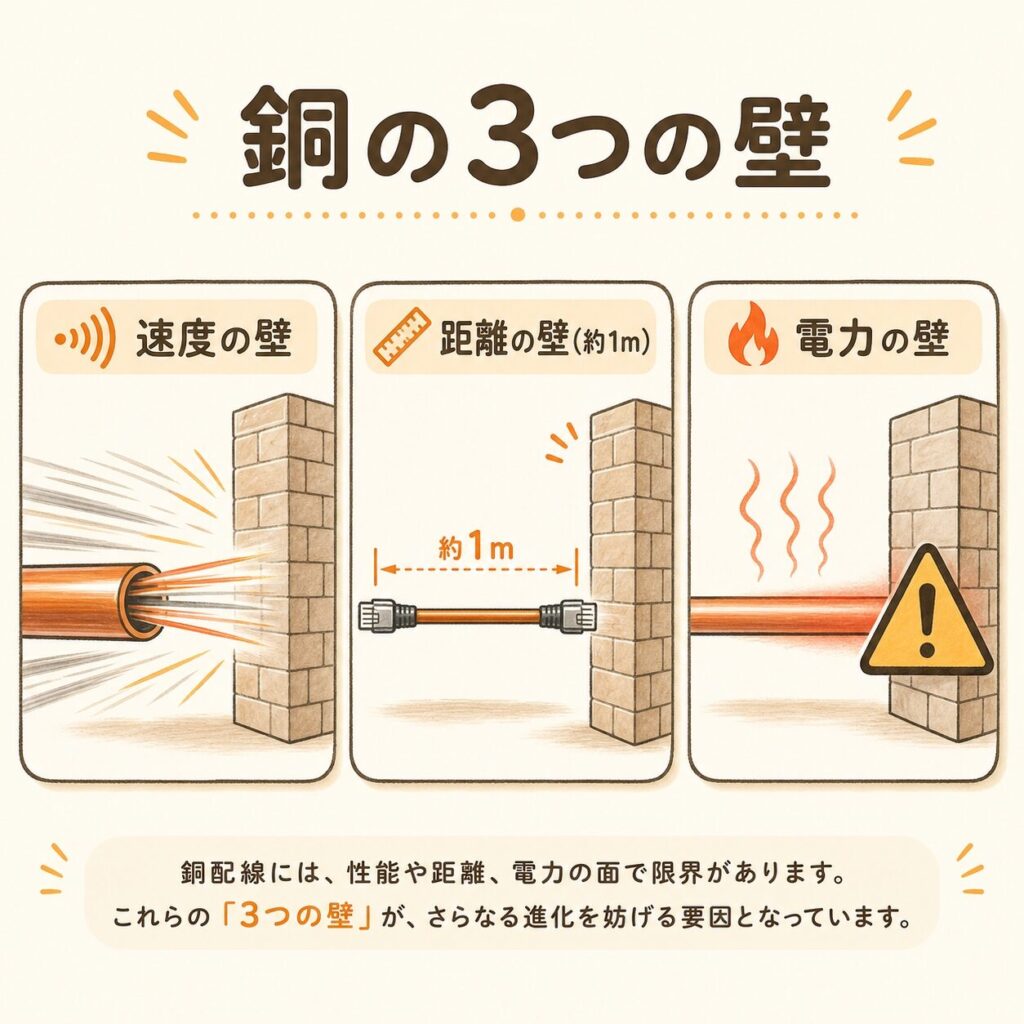

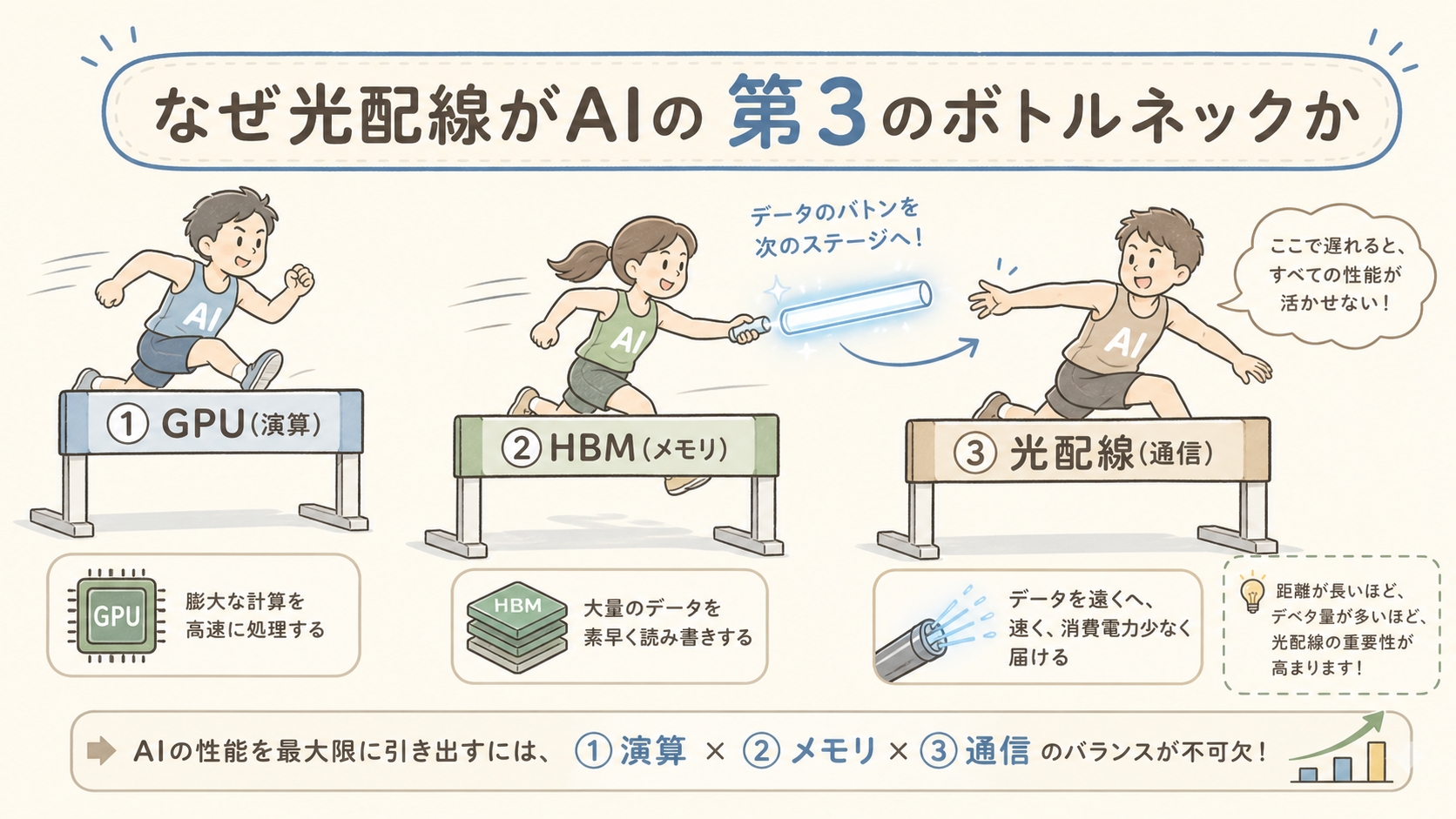

AIの性能は、ボトルネックが玉突きのように移動してきました。まず①GPU（演算の壁）が主役になり、次に「GPUにデータを供給しきれない」②HBM（メモリの壁）が課題化。そして今、「無数のGPUをどうつなぐか」という③光配線＝通信の壁が第3のボトルネックとして浮上しています。原因はシンプルで、これまでチップ同士をつないできた銅の電気配線が、速度・距離・電力のすべてで物理的な限界に達したから。ある専門家は「銅は約1メートルしか送れない」と表現します（Ayar Labsのマーク・ハリス氏）。しかもAIスイッチでは、電気配線だけでスイッチ全体の消費電力の最大30%を食うとされます（市場調査）。だからデータを「光」で運ぶ光インターコネクトが、AIインフラの次の主役に押し上げられているのです。

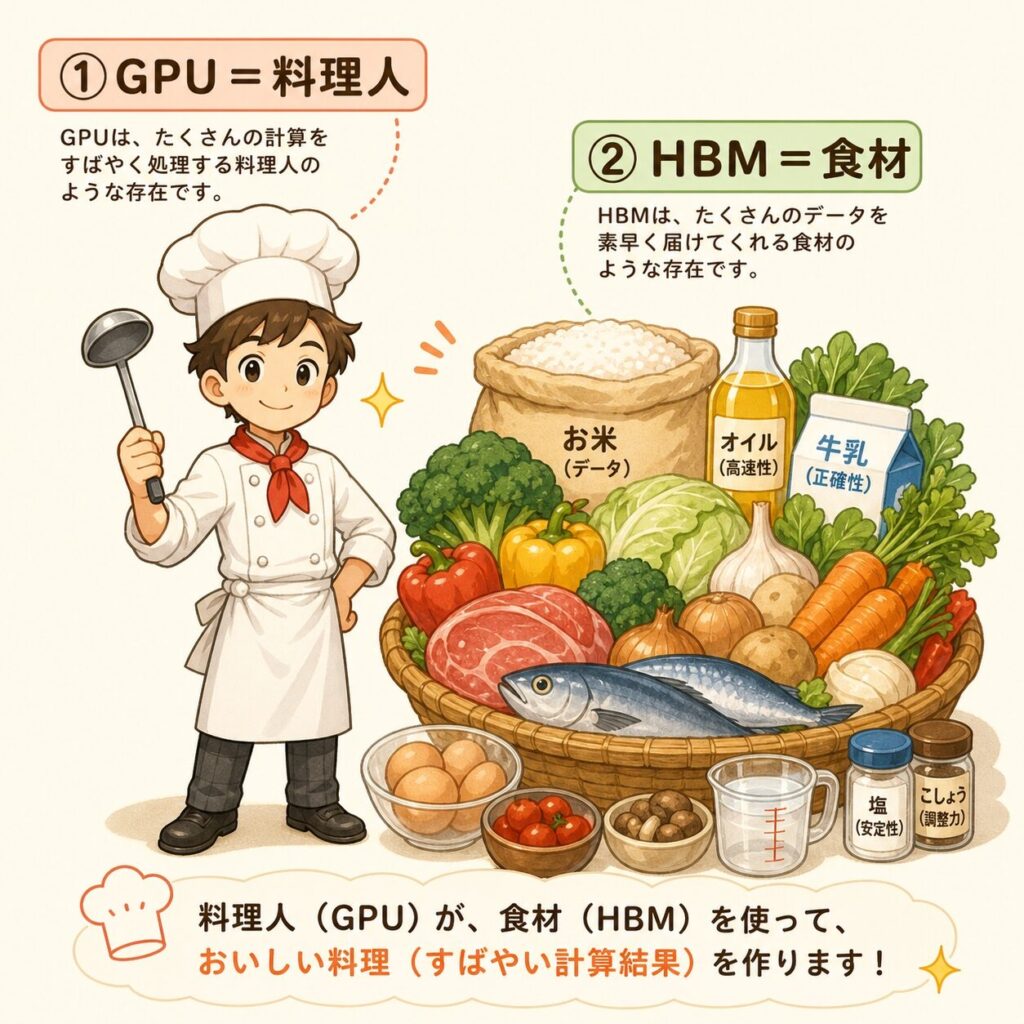

①GPUは「超優秀な料理人」。②HBMは「料理人の手元にある食材の山」。ここまでで1人の料理人は完璧になりました。

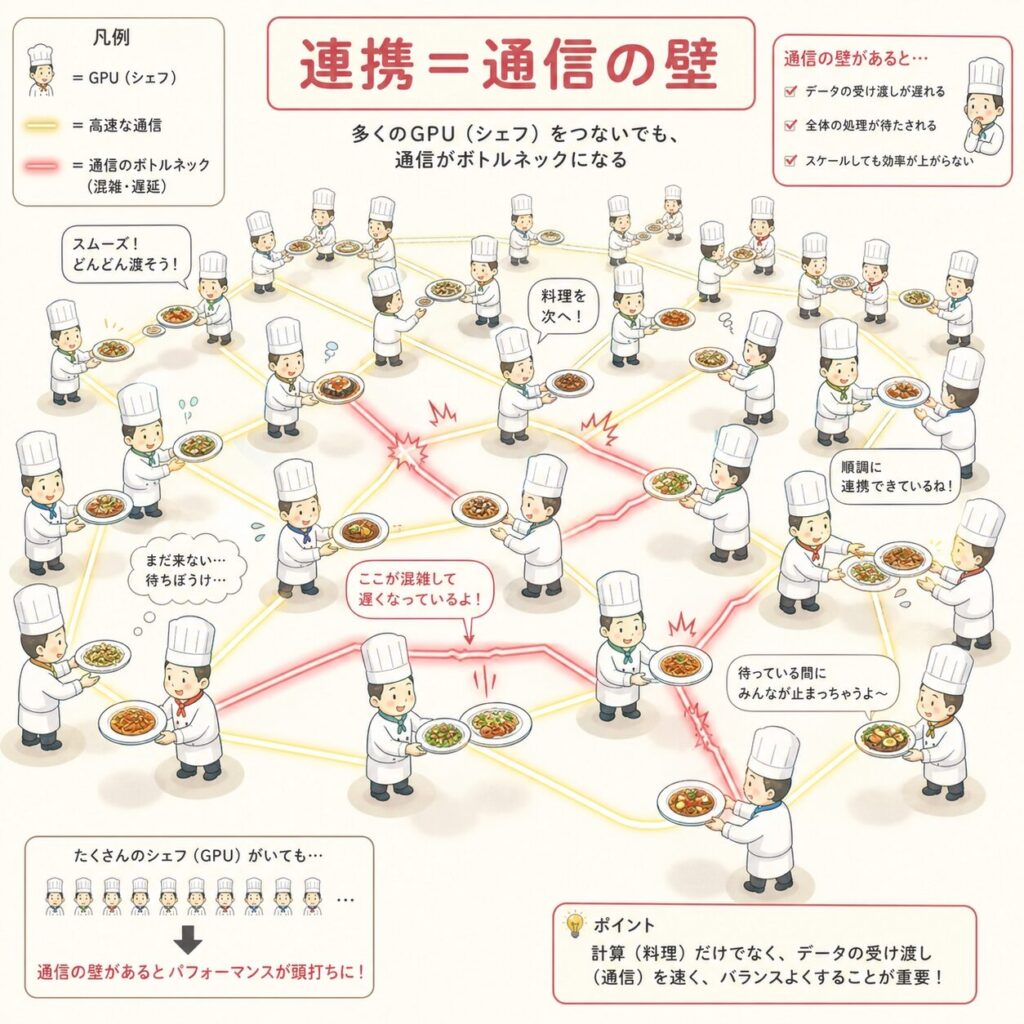

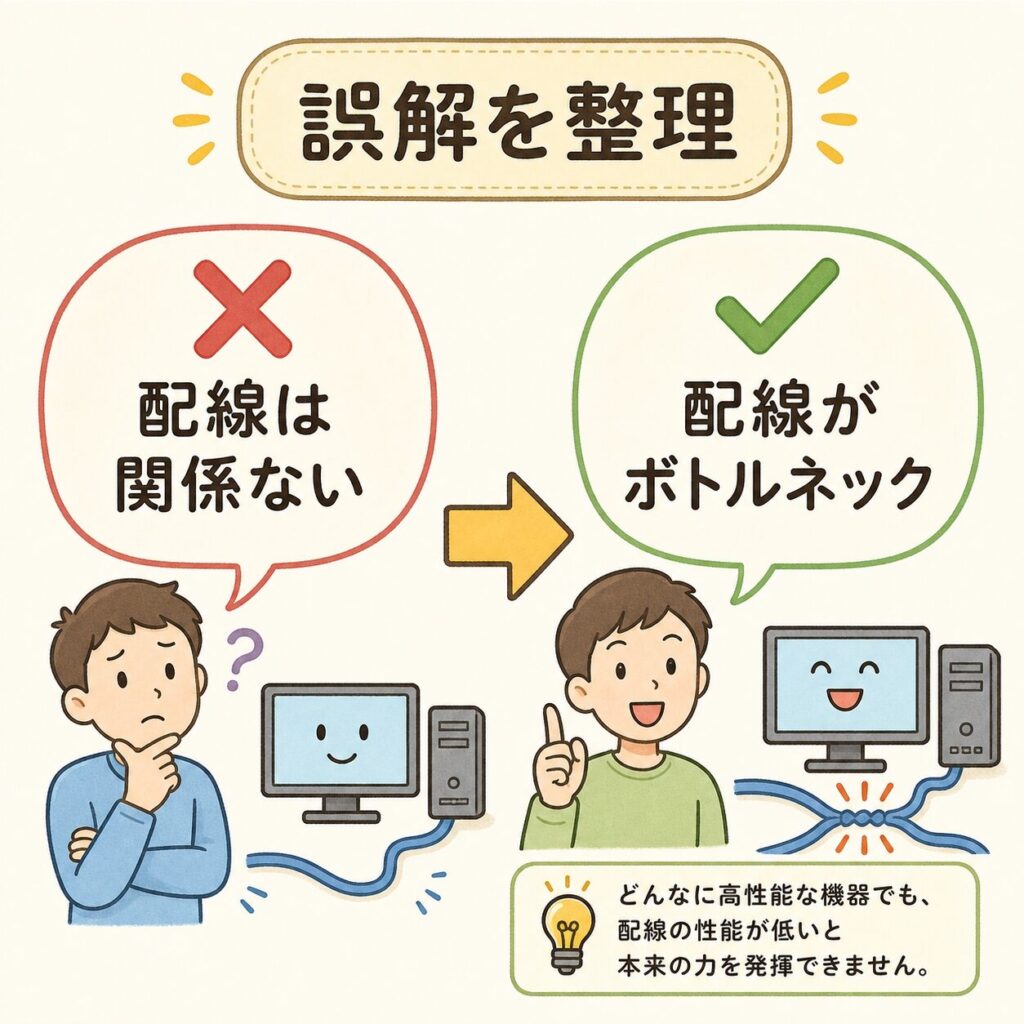

でもAIの大規模学習は、数万人の料理人が同時に、1つの巨大料理を分担して作るようなもの。料理人同士が「次はこれ作って」「これ渡して」と猛烈に連携し合う必要がある。この”連携＝通信”が追いつかなくなったのが、第3の壁です。

チップ同士、サーバー同士、機器同士をつなぐ「配線・接続技術」の総称。AIでは、GPU同士をつなぐ短距離の接続から、ラック間・データセンター間の長距離まで含む。この配線が遅いと、いくらGPUが速くても全体が詰まる。

AIデータセンターの電力は、いまや大型発電所に匹敵するレベルです。そのうち「計算」ではなく「配線でデータを押し出すため」だけに最大3割の電力が消えているとしたら、途方もない無駄ですよね。光に置き換えればこの無駄を大きく減らせる──ここに、光化を急ぐ最大の動機があります。

光化を急ぐ最大の動機である「電力の壁」を、需要の構造から解説しています。

第3の壁を越える本命技術の仕組みと、NVIDIA・Broadcomの動きを解説しています。

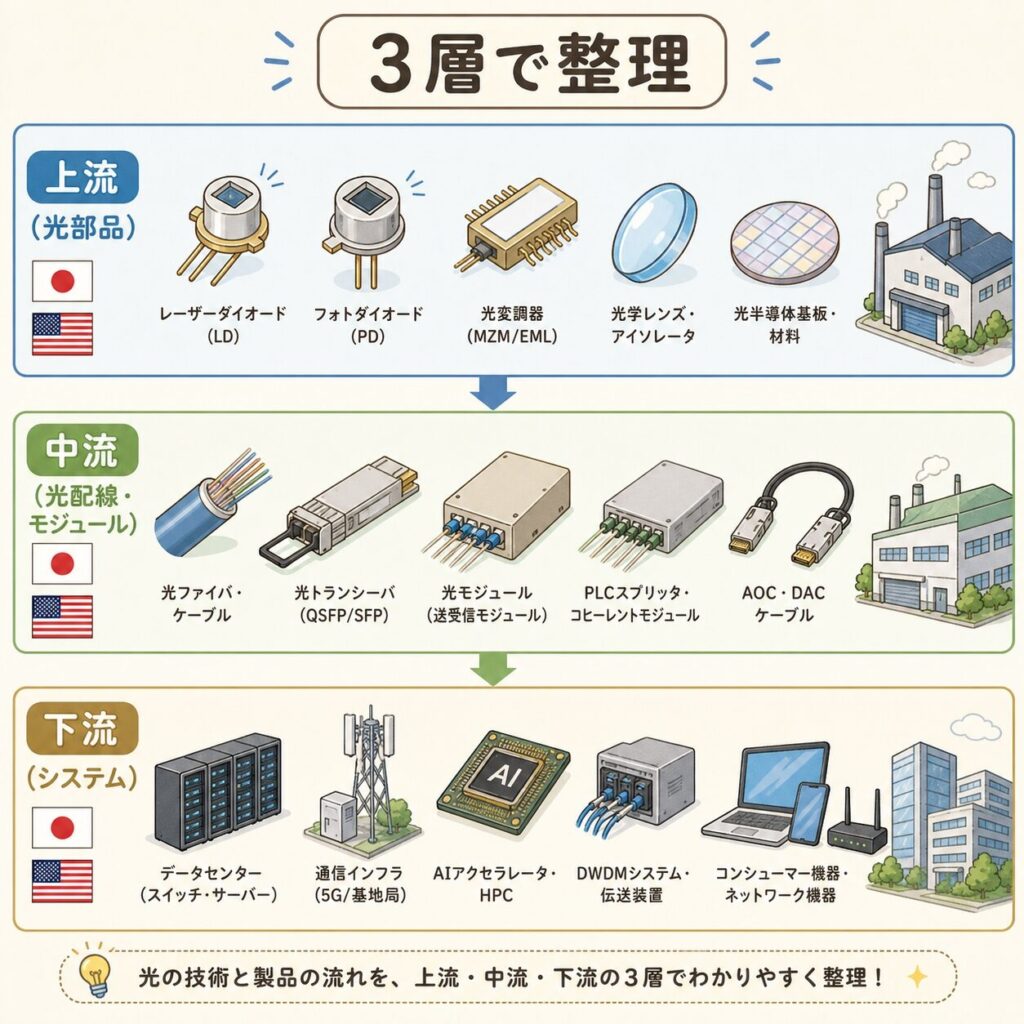

「ボトルネックの移動」は、投資テーマの移動そのものです。GPU（NVIDIA）→HBM（メモリ）→そして今、光配線へと物語が進みました。次に大きな需要が来る領域を、この物語の順番で予測できるのが強みです。CPO/LPOのどちらが普及しても伸びるのは、光源・光ファイバ・光配線の「地盤」。ニュースを読むときは「これはボトルネックのどの層の話か」を意識すると、銘柄への影響が見えやすくなります。

「第3の壁＝通信」は、電気・電子・光学・材料が交差する成長分野です。GPUやHBMは半導体設計の話が中心ですが、光配線は光学・アナログ回路・実装・材料まで広がります。「AI＝情報系だけ」という思い込みを壊す好例。就活で光部品・通信メーカーを狙うなら、この物語を語れると差別化になります。

自分の担当領域が「GPU→HBM→光配線→電力」のどこに位置するかを俯瞰できると、部門横断の議論や顧客・投資家との対話で強みになります。特に「通信の壁」と「電力の壁」が地続きである点を構造で説明できると、光化投資の妥当性を語りやすくなります。

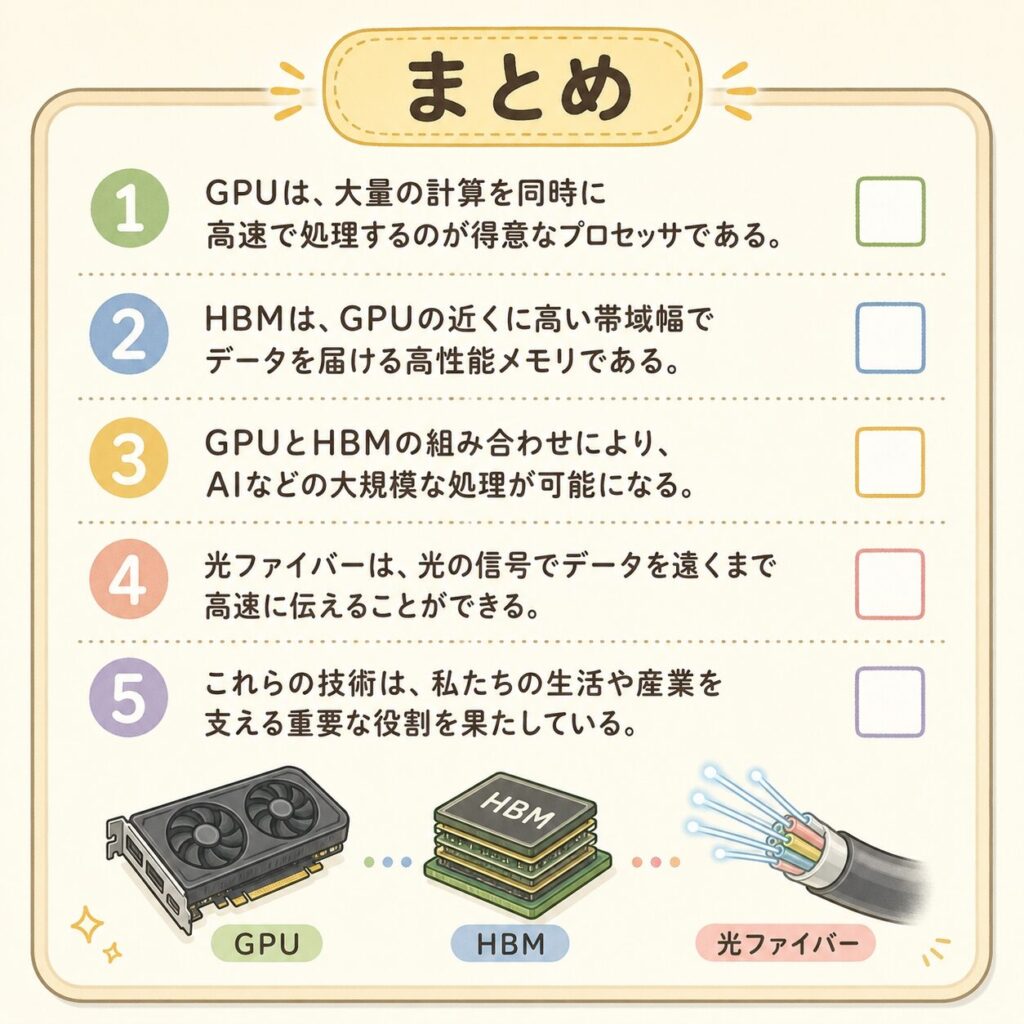

① ボトルネックは玉突きで移動：GPU（演算）→HBM（メモリ）→光配線（通信）と、AIの弱点は次々に場所を変えてきた。

② 第3の壁の正体：AIは数万個のGPUを束ねて使うため、GPU同士をつなぐ「配線」が性能を左右するようになった。

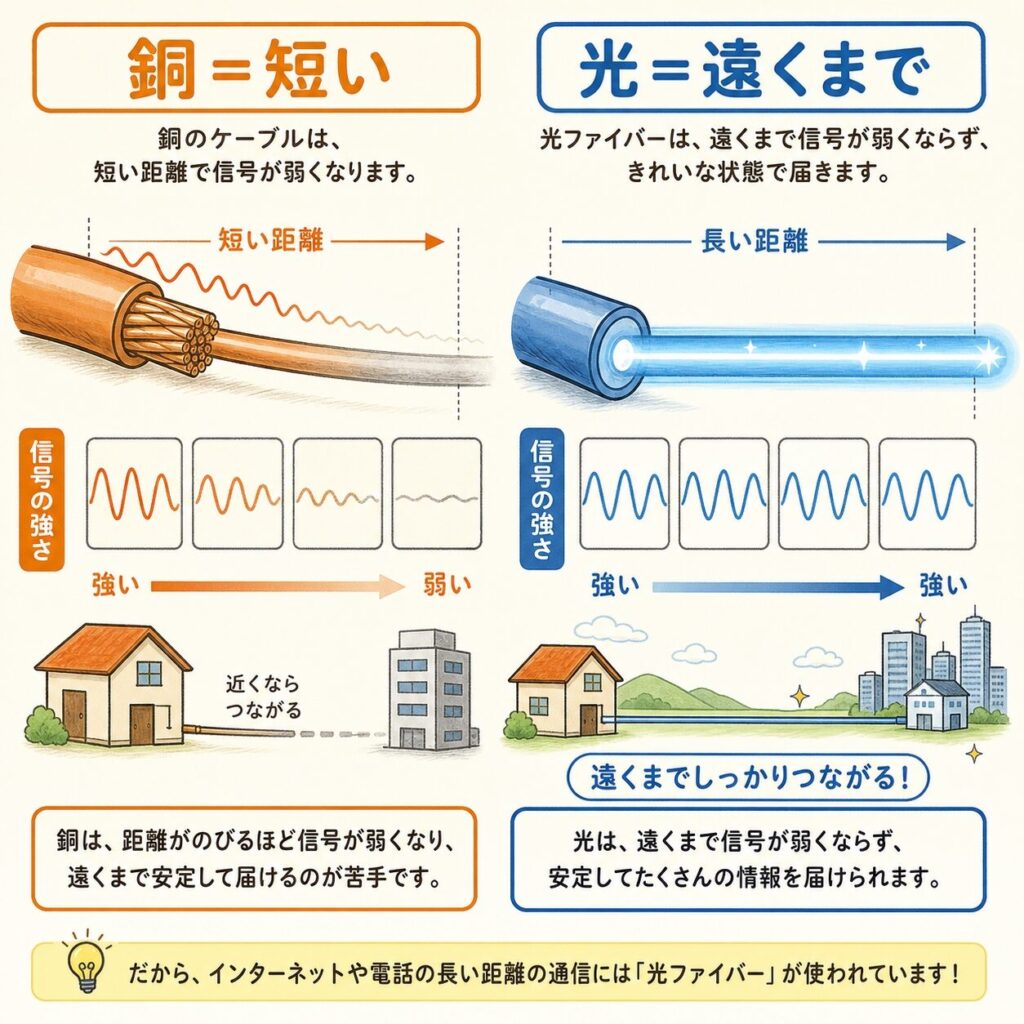

③ 銅の限界：高速時に約1mしか送れず、補正でスイッチ電力の最大30%を食う。速度・距離・電力の3つの壁。

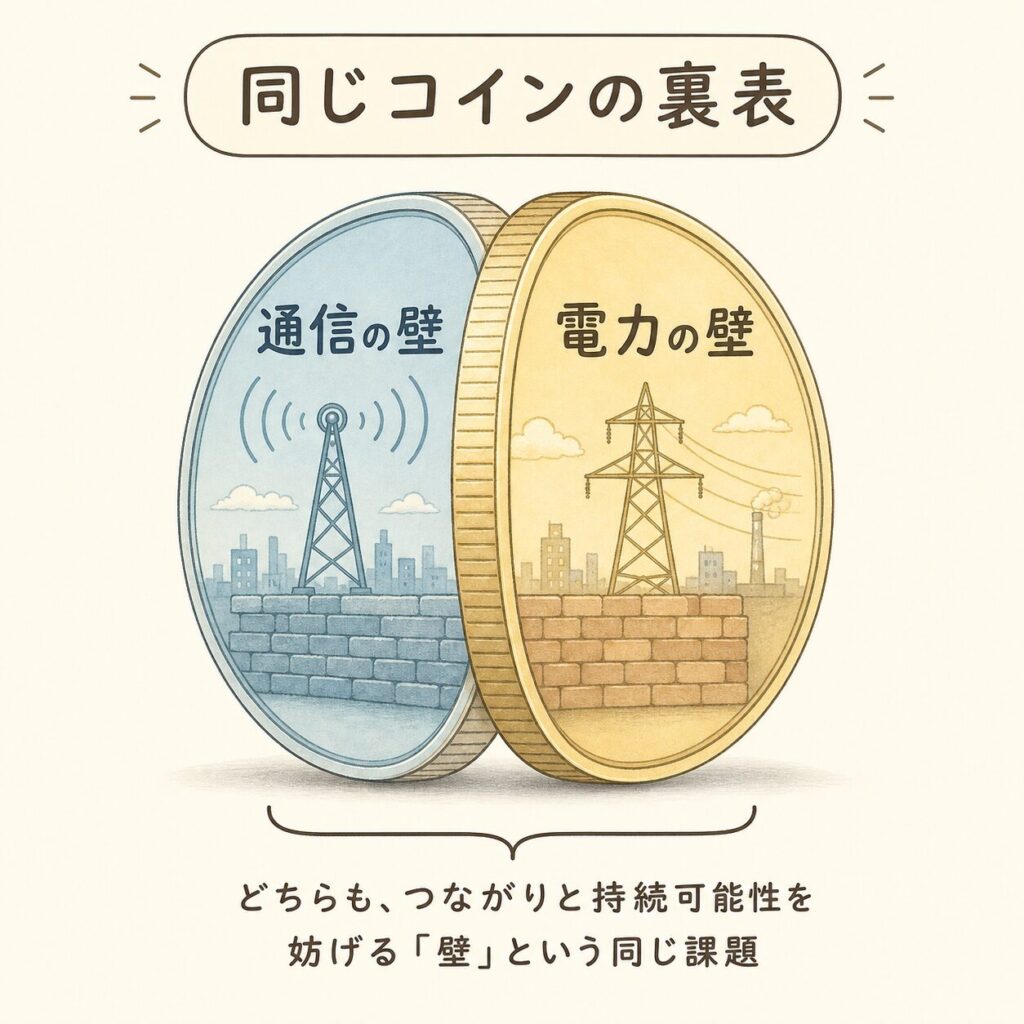

④ 電力と地続き：配線が電力を食うため、通信の壁と電力の壁は同じコインの裏表。光化は一石二鳥。

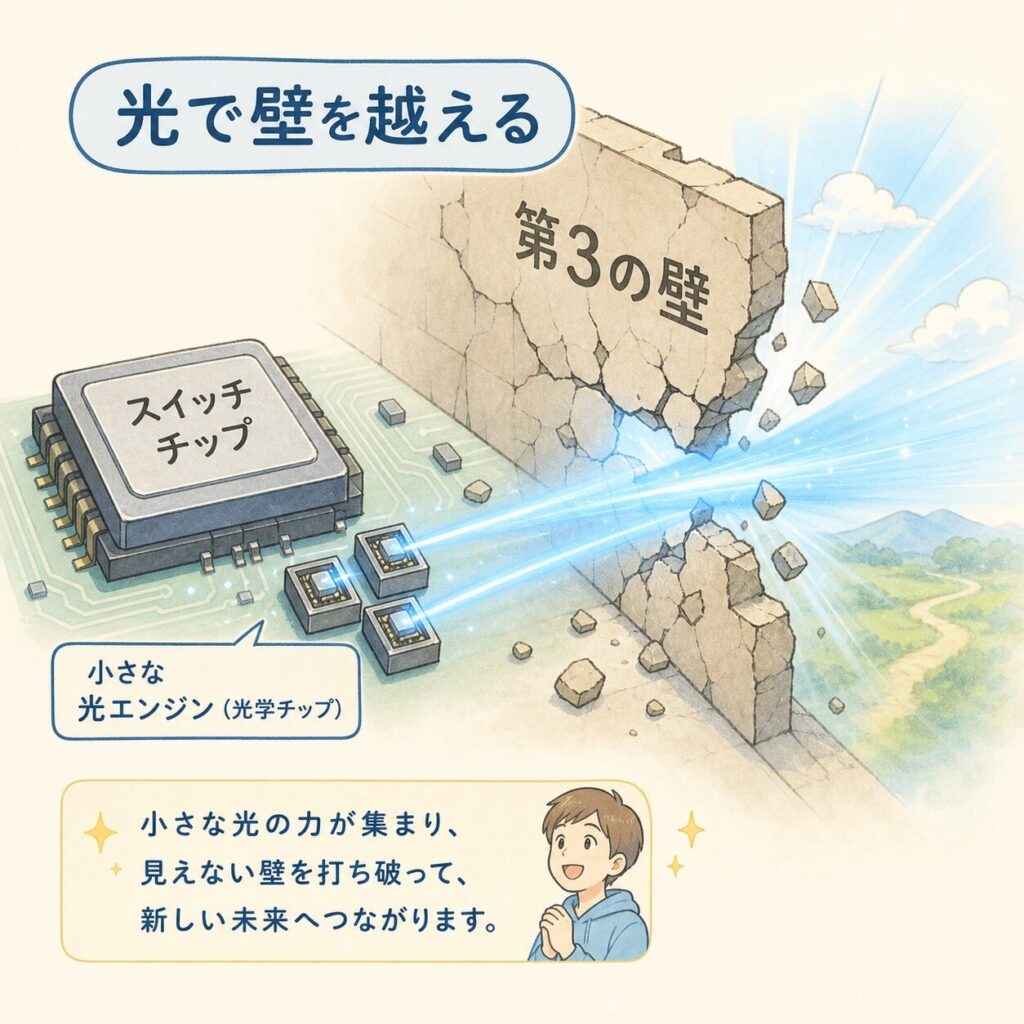

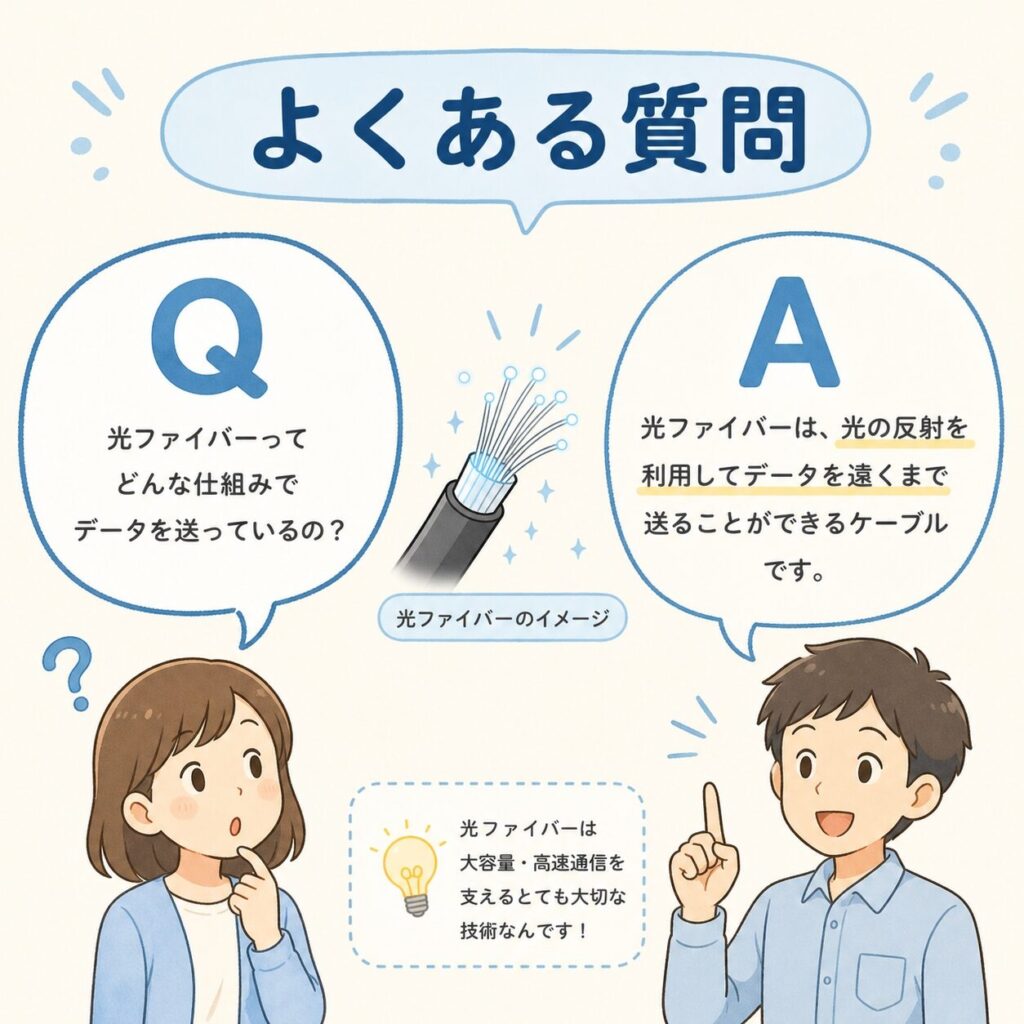

⑤ 解決策：データを光で運ぶ光インターコネクト。CPO（本命）とLPO（中間解）が実物として動き始めている。

⑥ 投資視点：光源・光ファイバ・光配線は方式を問わず需要増。ただし実需組と思惑組の区別が必須。

光配線の壁を越える本命「CPO」の仕組みと、NVIDIA・Broadcomの動きを解説した基幹記事です。
