30秒でわかる答え
HBM4Eとは、HBM4の次の世代のHBM（広帯域メモリ）で、積み重ねたDRAMのいちばん下の「ベースダイ」を、顧客（NVIDIAなど）の求めに合わせて作り分ける「カスタムHBM」が広がる世代です。
これまでベースダイはメモリの工程で作る共通の部品でしたが、HBM4E では TSMC などのロジックの先端の工程で作り、顧客の回路を入れることが見込まれています。そのため、SK hynix・Samsung・Micronのメモリ3社に、ファウンドリのTSMCが加わる形に変わりつつあります。言葉の関係は記事の中ほどの表にまとめました。
「カスタムHBM」「HBM4Eベースダイに2nm」──最近、半導体ニュースで急に見かけるようになったこの言葉。こんなふうに感じていませんか？
こんな悩みはありませんか？
「カスタムHBM」って何？ 普通のHBMと何が違うの？
ベースダイに2nm/3nmって、メモリじゃなくてロジック半導体の話?
なぜTSMCとSK HynixやMicronが協業しているの？
HBM4とHBM4Eで、何が決定的に変わるの？
NVIDIA Rubinとカスタム HBMの関係は？投資テーマとして何を見れば？
この記事でわかること
カスタムHBMの定義と「汎用品→特注品」への構造変化
HBM4とHBM4Eの決定的な違い ──ベースダイのロジック化
SK Hynix・Samsung・Micron 3社のカスタムHBM戦略 の比較
TSMCがHBM産業に参入する 構造的な意味NVIDIA Rubin・Feynmanで採用されるカスタムHBMの実例
関連銘柄と投資・キャリアへの示唆
先に結論
カスタムHBMとは、HBMの「ベースダイ」を顧客（NVIDIA等）の要求に合わせて専用設計する次世代HBM のことです。これまでHBMは「全メーカーで規格化された汎用部品」でしたが、HBM4Eから「顧客別の特注品」 に変わります。最大の変化はベースダイ──従来DRAM工程（12nm級）で作っていたものを、TSMCの3nm（N3P）や2nm といった最先端ロジックプロセスで作るようになります。SK Hynix・Samsung・MicronはいずれもTSMCに協業し、HBM4E向けに3nm/2nmベースダイの量産を準備中（出典：Tom’s Hardware ）。NVIDIA Rubinや次世代Feynmanはカスタム HBMの採用を前提に設計されており、メモリ産業が「DRAMメーカーだけの世界」から「メモリ＋ロジック＋ファウンドリの三位一体」 に変わる転換点を迎えています。
あなたが今いる場所：AI半導体 ＞ HBM技術 ＞ カスタムHBM（HBM4E世代）
▼ 技術スタック（下から上へ積み上がる）
DRAM
HBM（カスタムHBM）←ココ
先端パッケージ
GPU
GPUサーバー
AIデータセンター
▼ サプライチェーン（上流→下流）
素材
装置
メモリ製造＋ロジック設計 ←ココ
パッケージング（TSMC）
GPU設計（NVIDIA）
システム統合
カスタムHBMとは？──30秒で理解する

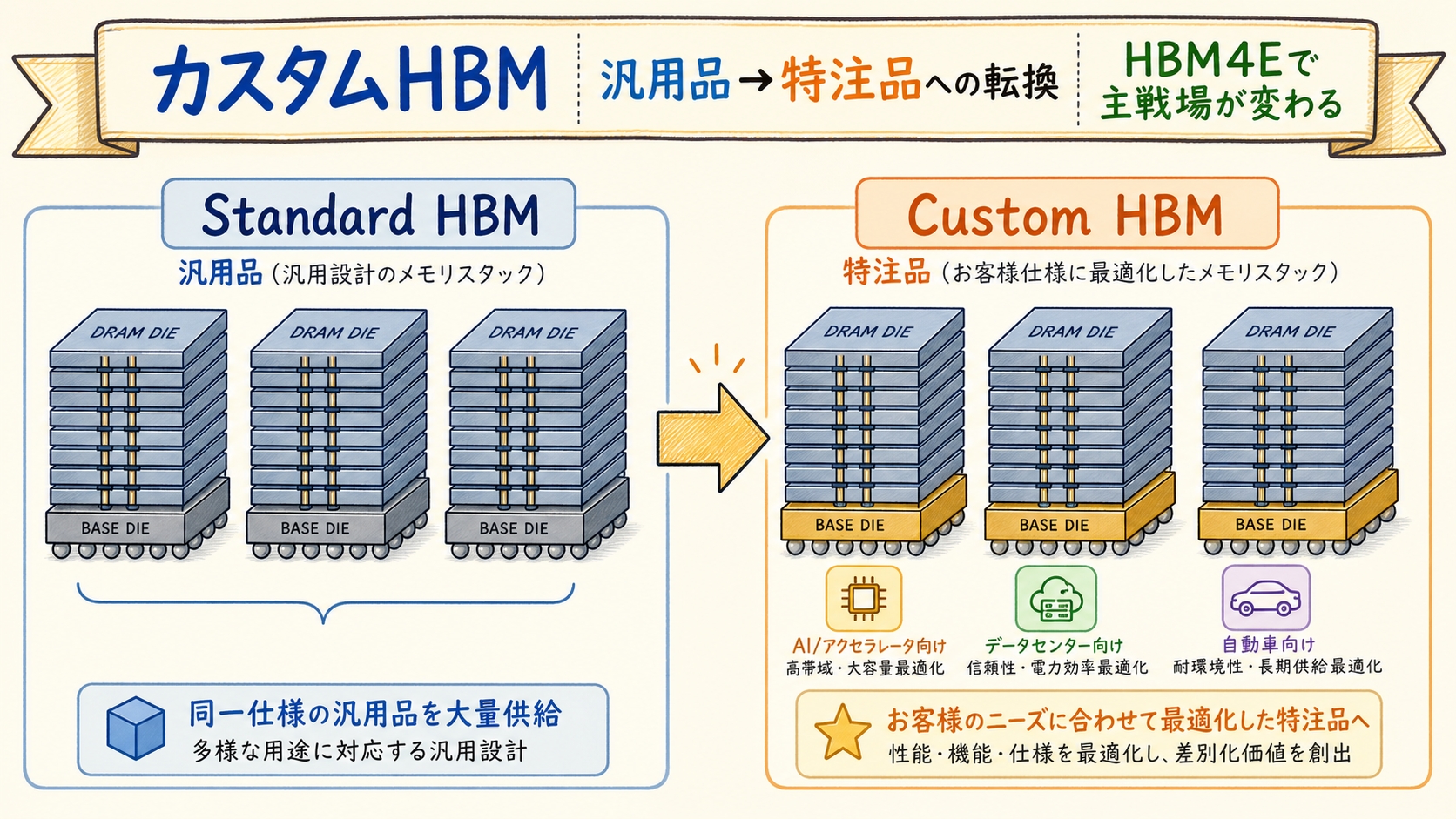

「ベースダイ」を顧客仕様で作るHBM
カスタムHBM（Custom HBM）とは、HBMの最下層にある「ベースダイ」を、顧客（NVIDIA・AMD等）の要求に合わせて専用設計する次世代HBM のことです。
これまでHBMは、SK Hynix・Samsung・Micronの3社が「誰が買っても同じ仕様 」のHBMを作っていました。しかしHBM4Eからは、顧客ごとに異なるベースダイを搭載するHBM が主流になります。
たとえるなら…
従来のHBMは「大量生産の既製品スーツ 」のようなもの。全顧客に同じサイズ・同じデザインを提供。カスタムHBMは「オーダーメイド・スーツ 」。顧客（NVIDIA、AMD等）の体型と用途に合わせて、土台部分を仕立て直す。土台が変わるだけで、着心地（性能）は劇的に変わります。
用語メモ：ベースダイ（Base Die）
HBMスタックの最下部に配置されるダイ（チップ）。DRAMセルではなく、HBM全体を制御するロジック回路を持つ。GPUとの信号変換、メモリ管理、エラー訂正などを担う「HBMの頭脳」とも言える存在。
HBM4・HBM4E・カスタムHBM・ベースダイの関係──言葉の早見表 「HBM4E」「カスタムHBM」「ベースダイ」は、同じ記事の中で入れ替わりながら出てきます。それぞれの言葉が何を指すのかを整理しました。
言葉 意味 ポイント
HBM4 第6世代のHBM。JEDECが2025年4月に規格を公表 データの通り道を2048bitに広げた世代 HBM4E HBM4の改良版 ベースダイの作り分けが広がる世代 ベースダイ 積み重ねたDRAMのいちばん下にあり、GPUとの通信や制御を受け持つチップ HBMの「司令塔」 カスタムHBM ベースダイを顧客ごとに設計して作るHBM 汎用の部品から、顧客ごとの特注品へ ロジックの工程 CPUやGPUを作る、TSMCなどの先端の製造工程 ベースダイに顧客の回路を入れやすくなる
ポイント： HBM4までは「メモリの会社が作る共通の部品」でしたが、HBM4Eからは「メモリの会社・TSMC・GPUの会社の3者で作る特注品」に変わっていく、というのがこの記事の要点です。HBM4の規格は
HBM4とは で解説しています。
ベースダイの役割──HBMの「頭脳」を理解する
HBMスタックの最下層にある「司令塔」
HBMは複数のDRAMダイを縦に積み重ねた構造ですが、その最下層にベースダイ があります。ベースダイはDRAM本体ではなく、HBM全体を制御する「司令塔」の役割を担います。

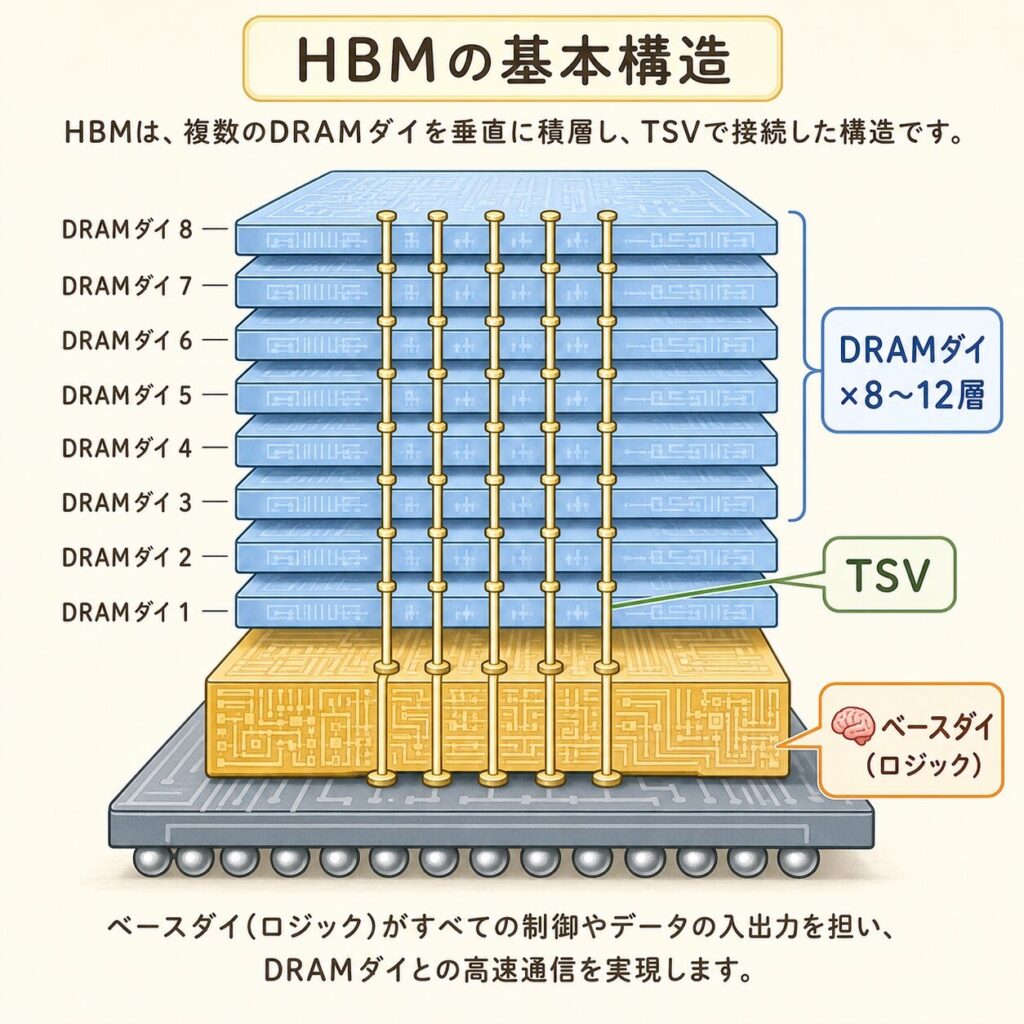

HBMの基本構造
DRAMダイ（コア）×8〜12層
DRAMダイ
DRAMダイ
DRAMダイ
DRAMダイ
ベースダイ（ロジック）
DRAMダイがメモリ「セル」を持ち、ベースダイが全体を制御。GPUとの通信もベースダイ経由。

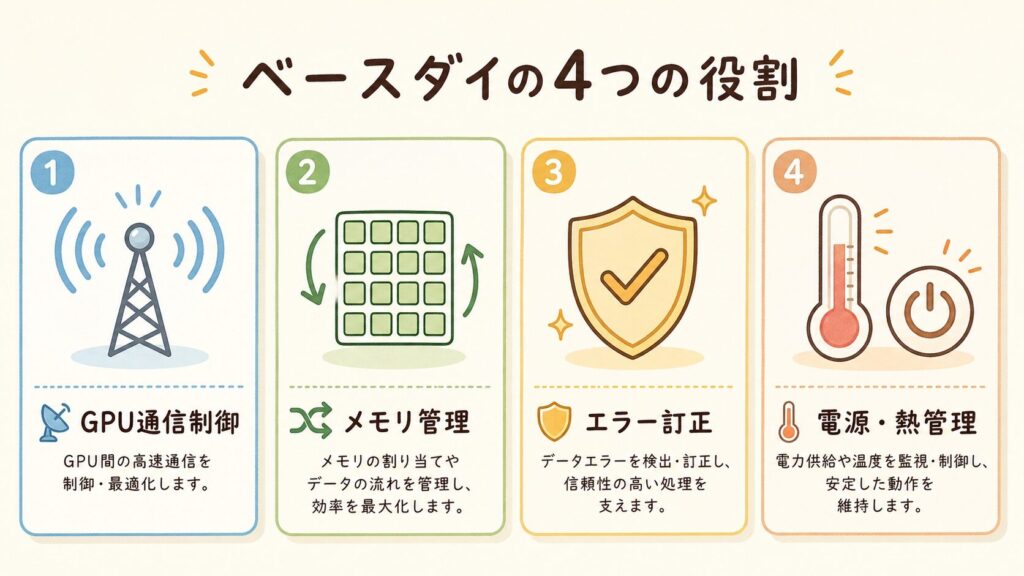

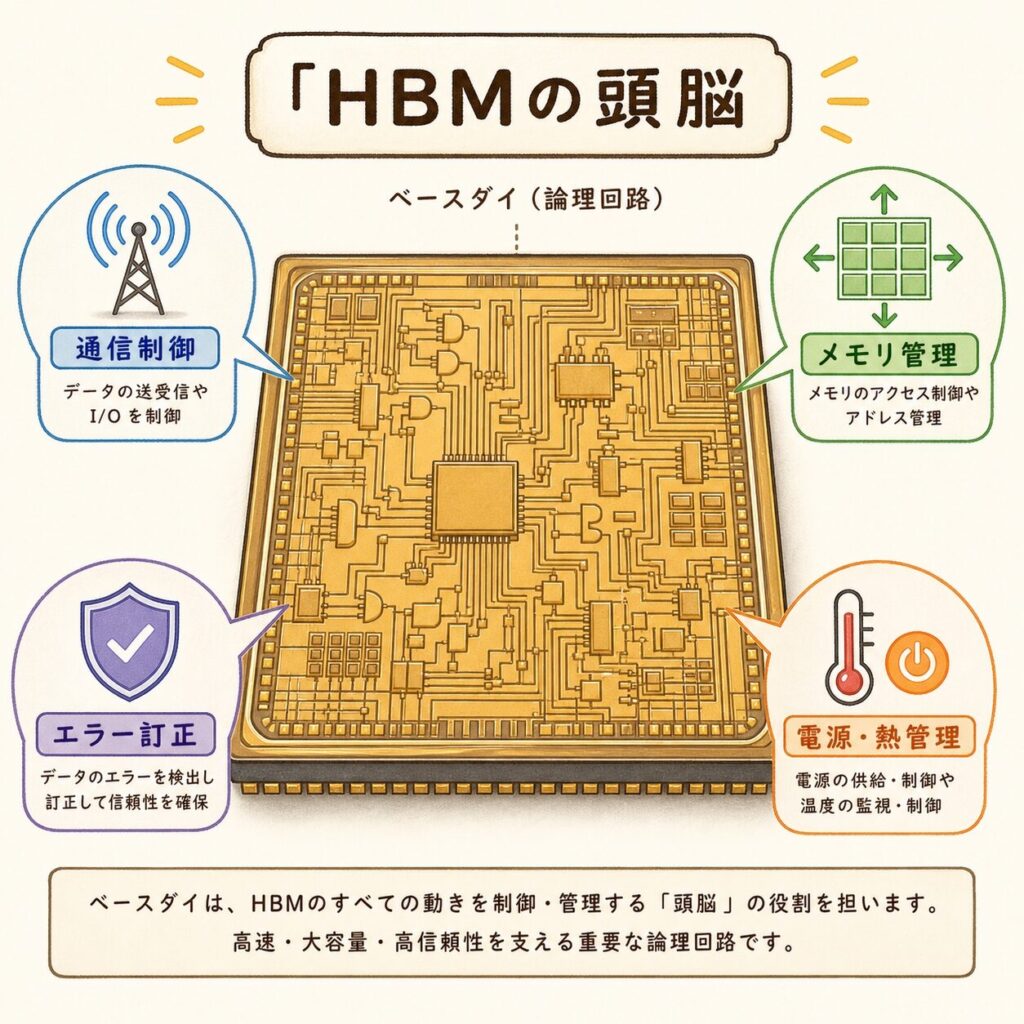

ベースダイの4つの役割
① GPU通信制御 GPUとHBMの間でデータの送受信を管理する「インターフェース」役。
② メモリ管理 どのDRAMダイのどこにデータがあるかを管理。アクセスを最適化。
③ エラー訂正 ECC（誤り訂正符号）で、データ転送中のビット反転などを検知・修正。
④ 電源・熱管理 DRAM層への電力分配、温度モニタリング、低電力モード制御。
ポイント ベースダイは「メモリ」というよりむしろ「ロジック半導体」 です。だからこそ、HBM4E世代では「メモリ工程ではなく、ロジック工程で作るべき」という発想が生まれたのです。
「汎用品→特注品」の転換点はHBM4Eで起きる

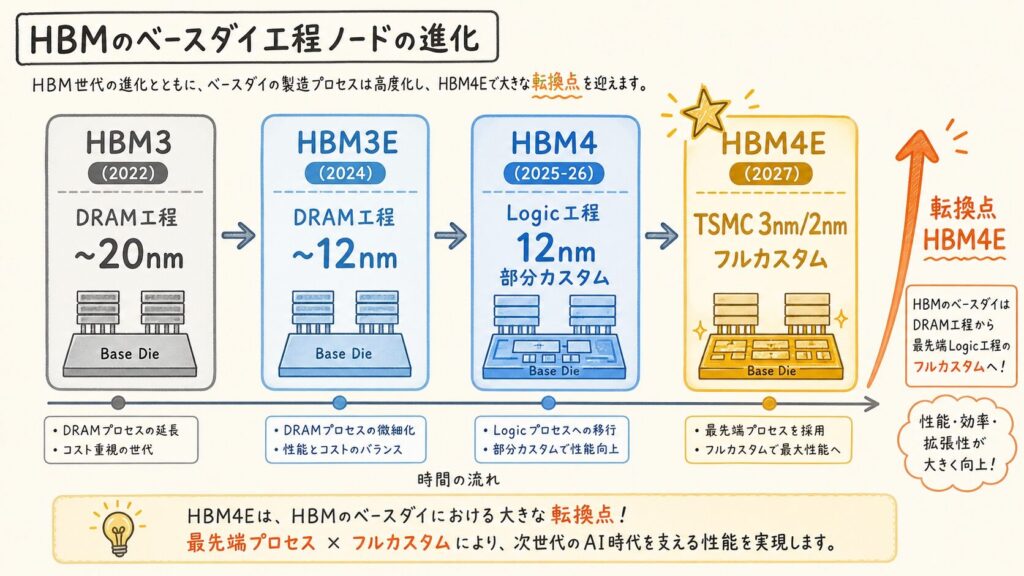

HBM世代別ベースダイ プロセス進化
HBMの世代進化を「ベースダイのプロセス（製造技術）」で見ると、明確な転換点が見えてきます。
世代
登場時期
ベースダイのプロセス
ベースダイ製造元
カスタム性
HBM3
2022年
DRAM工程（〜20nm）
DRAMメーカー自社
汎用品（規格統一）
HBM3E
2024年
DRAM工程（〜12nm）
DRAMメーカー自社
汎用品（規格統一）
HBM4
2025〜2026年
ロジック工程
TSMC（一部） 部分的カスタム
HBM4E
2027年〜
3nm（N3P） TSMC主導 フルカスタム
出典：プロセス情報は Tom’s Hardware 、TSMC連携情報は TechPowerUp を参考に構成

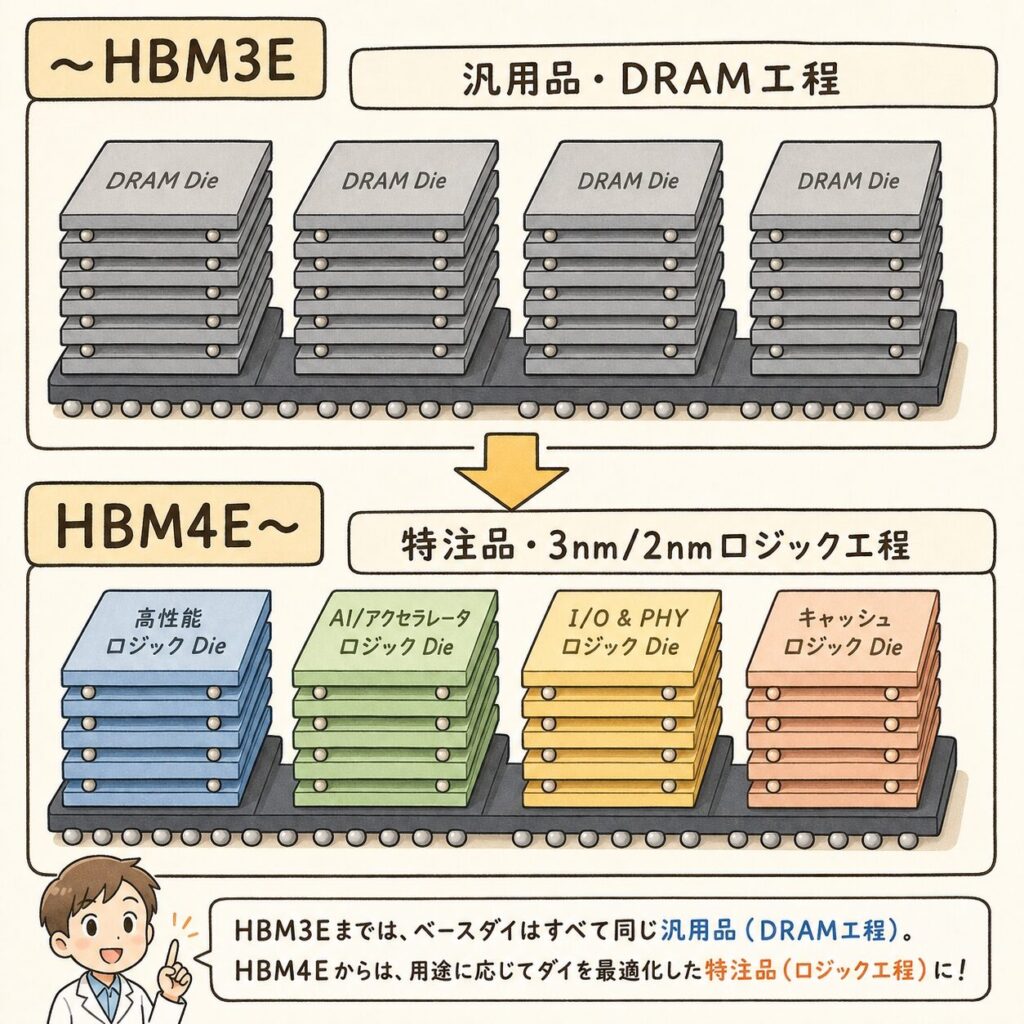

変化の本質：「DRAM工程」から「最先端ロジック工程」へ
HBM3Eまで、ベースダイはDRAMメーカー自身が、DRAM工程で 作っていました。しかしHBM4以降は、TSMCのロジック工程 で作る流れに変わります。
〜HBM3E まで
ベースダイをDRAM工程で製造（〜12nm）
HBM4 / HBM4E〜
ベースダイをロジック工程で製造（3nm/2nm）DRAMメーカー＋TSMC の協業
なぜこの変化が革命的なのか
DRAM工程の20nmと、TSMCの3nmでは、同じ面積に詰め込めるトランジスタ数が約40倍違います 。ベースダイに高性能なロジックを組み込めるため、HBM全体の性能・電力効率・機能性が大幅に向上。これまで「メモリ」として扱われていたHBMが、「メモリ＋小さなプロセッサ」 に進化するのです。
3社のカスタムHBM戦略──「TSMCをどう使うか」で勝負
SK Hynix・Samsung・Micronの3社は、いずれもカスタムHBMでTSMCのロジック工程を活用する戦略 を採用しています。ただし、戦略の細部は3社で異なります。

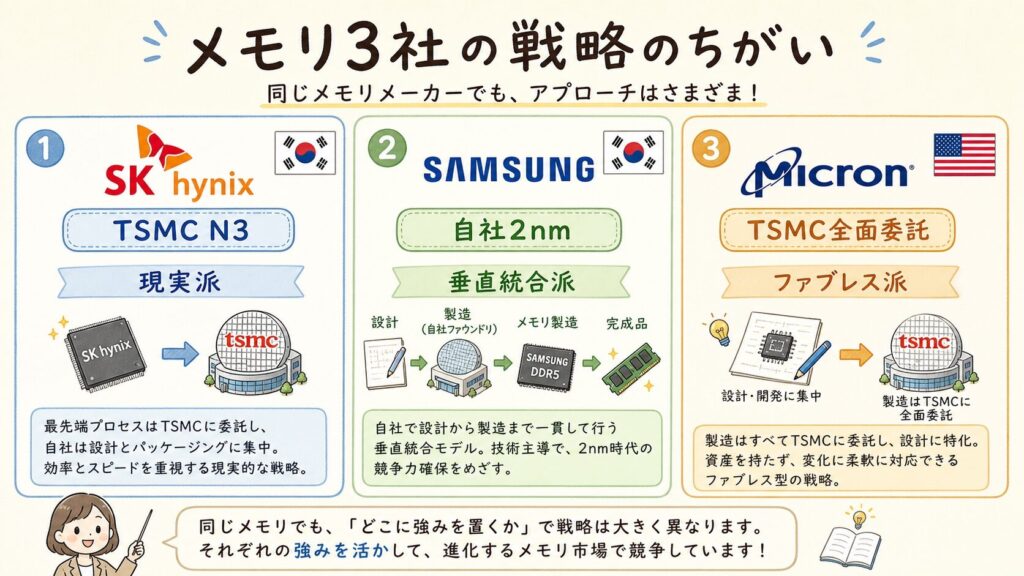

3社のHBM4E カスタム戦略比較
韓国
SK Hynix（000660.KS）
標準HBM4は12nm（自社）継続
カスタム用にN3を選択
NVIDIA向け先行供給狙う
韓国
Samsung（005930.KS）
HBM4は自社4nm
カスタムで2nm採用検討
垂直統合の強みを活用
米国
Micron（MU）
2027年HBM4Eデビュー
ベースダイをTSMCに委託（DRAMは自社工場）
カスタム設計に注力

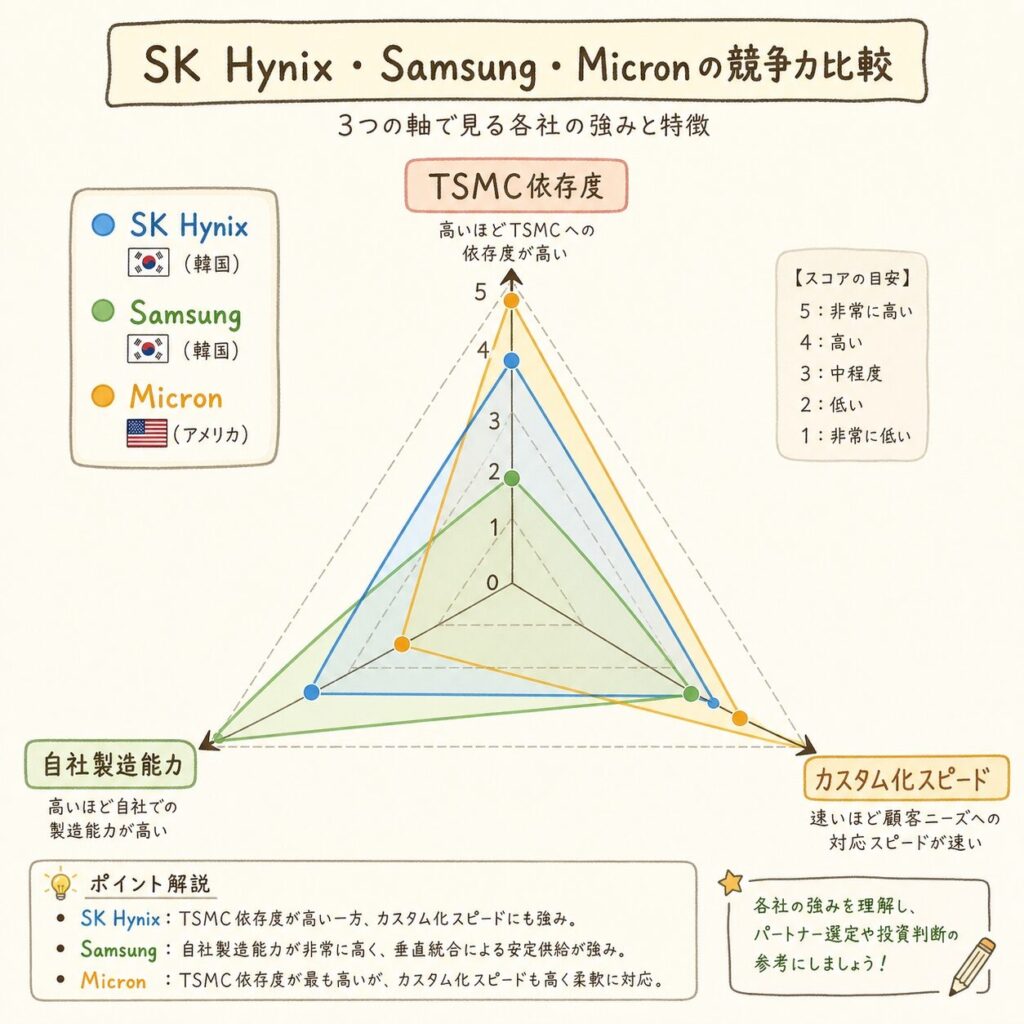

戦略の違いの本質
3社の戦略を整理すると、次のような構図になります。
SK Hynix
「HBM首位の地位を守りながら、カスタム部分だけTSMCに頼る」現実的アプローチ。HBM4のベースダイからTSMCの工程（12nm級）を使い、NVIDIA向けのカスタム品（HBM4E）ではTSMC 3nmを採用。
Samsung
「自社にファウンドリ事業があるからこそ、自社2nmで作る」垂直統合戦略。HBMで遅れを取った分、カスタムHBMで先手を打って一気に逆転を狙う。
Micron
「DRAMは自社の工場で作り、HBM4Eのベースダイ（土台のロジック部分）はTSMCに委託する」分業型。Samsungのような自社のロジック工場を持たないため、顧客ごとの回路を入れるベースダイだけTSMCの先端工程を使う戦略です。
重要な構造変化 これまでHBMは「DRAMメーカーだけの世界」でした。しかしカスタムHBMの時代になり、TSMC（ロジックファウンドリ）が中核プレイヤーに加わった のです。これは「メモリ業界とロジック業界の境界」が崩れる歴史的な転換点です。
NVIDIA Rubin・Feynmanで採用される「カスタムHBM」
NVIDIAの次世代GPUロードマップ
カスタムHBMの最大の買い手は、もちろんNVIDIAです。Blackwell（B200・GB300）の次に来るRubin・Feynman世代 では、カスタムHBMが大量採用される見通しです。

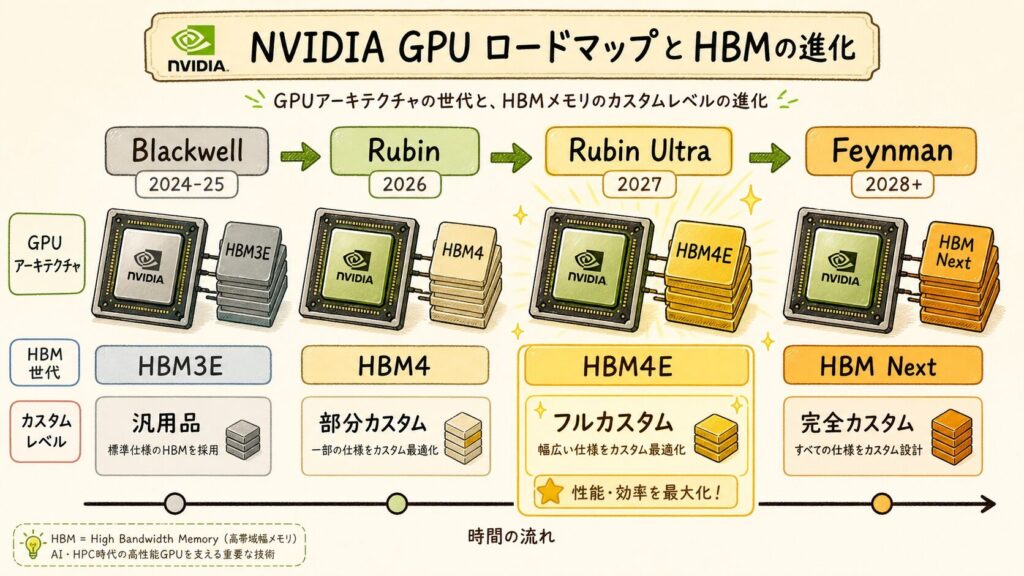

NVIDIA GPUロードマップ × HBM対応
Blackwell（2024〜2025年）B200 / GB300
→ HBM3E（汎用品） 採用。SK Hynix・Samsung・Micronの3社から調達。
Rubin（2026年予定）
→ HBM4（部分カスタム） 採用。ベースダイをTSMC 12nmで製造。SK Hynix主体。
Rubin Ultra（2027年予定）
→ HBM4E（フルカスタム） 採用。ベースダイにTSMC 3nm/N3P。SK Hynix・Samsung・Micron 3社競争。
Feynman（2028年〜）
→ 標準HBMではなくカスタムHBMが前提 。ベースダイは2nm級も視野。
Vera Rubinが「カスタムHBM」を選んだ理由
NVIDIAがRubin世代以降でカスタムHBMを採用する理由は、明確です。GPUとHBMをペアで最適化することで、汎用HBMでは得られない性能を引き出せる からです。
① 帯域幅最適化 ベースダイのロジックをNVIDIAのGPUと完全に整合 させて、データ通信効率を最大化。
② 電力効率向上 3nm/2nmロジックの低消費電力性 でHBM全体の消費電力を削減。
③ AI演算機能内蔵 将来的にはベースダイにAI処理ロジック自体を組み込む 「PIM」も視野。
用語メモ：PIM（Processing in Memory）
メモリ内で演算処理を行う技術。データをGPU側に送って戻すのではなく、メモリ内で完結させることで処理速度と電力効率を大幅に改善。カスタムHBMはPIMを実現する基盤となる。
TSMCの参戦──メモリ産業の構造が変わる
TSMCの「C-HBM4E」発表が示すこと
2026年、TSMCは自社開発の「C-HBM4E」 （Custom HBM4E）を発表しました。N3P（3nm相当）ロジックダイをベースダイに採用し、効率を従来比2倍以上に引き上げる狙いです（出典：TechPowerUp ）。
TSMCが「メモリ」に踏み込んだ意味
TSMCは「ファウンドリ専業」を貫いてきた会社です。それが今、HBMのベースダイ製造に深く関わるようになった──これは「TSMCがメモリ業界に半歩入った」 ことを意味します。SK Hynix・Samsung・Micronは、TSMCなしではHBM4Eを作れない状況になりつつあります。

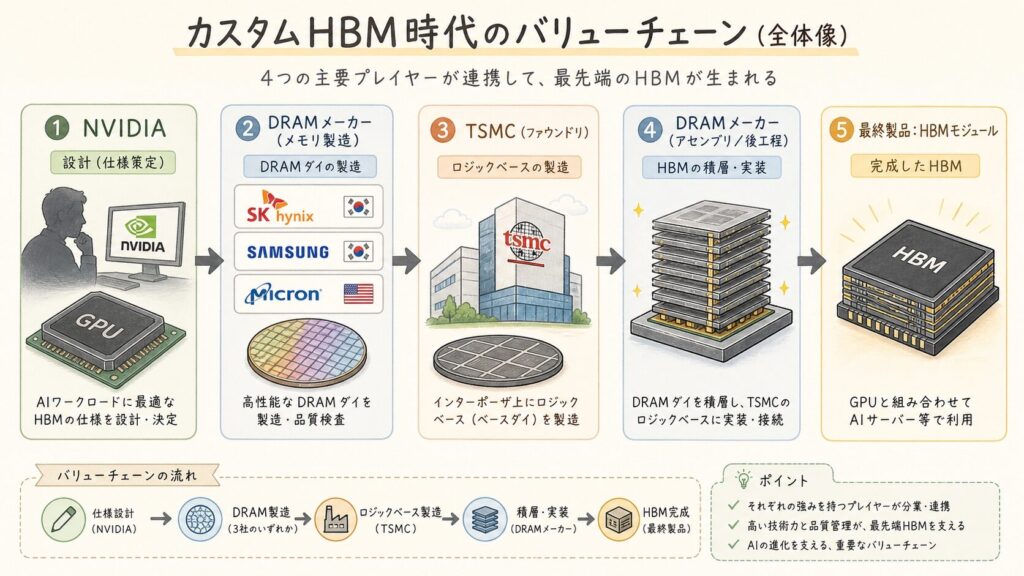

新しいバリューチェーン：4社の三位一体
カスタムHBMの時代になると、HBM1枚を作るのに4種類のプレイヤー が関わるようになります。
カスタムHBMの新4プレイヤー
NVIDIA・DRAMメーカー・TSMCが「設計→製造→統合→パッケージング」で密接に協業
関連企業：投資家が注目すべき銘柄
カスタムHBMの登場で、注目すべき関連銘柄が大きく広がります。3層で整理しましょう。
上流：素材・装置
信越化学 （4063）：シリコンウェーハ・EUVマスク材料ハンミ半導体 （042700.KQ）：TCボンダー首位ASML （ASML）：EUV露光装置（3nm/2nm必須）東京エレクトロン （8035）：成膜・エッチング
中流：HBM＋ロジック製造
SK Hynix （000660.KS）：HBM首位・TSMC協業Samsung （005930.KS）：自社2nm検討Micron （MU）：ベースダイをTSMCに委託TSMC （2330.TW / TSM）：ベースダイ最大の勝者
下流：GPU設計・ユーザー
NVIDIA （NVDA）：カスタムHBM最大ユーザーAMD （AMD）：MI400以降でカスタムHBMBroadcom （AVGO）：カスタムAIチップで採用検討
投資家視点 カスタムHBMの最大の勝者はTSMC です。HBM3社（SK Hynix・Samsung・Micron）から、それぞれカスタムベースダイの製造を受注。HBM市場全体の成長に加え、ベースダイのロジック工程売上がTSMCの新たな収益源に。「HBM ＝ DRAM銘柄」だけ見ていた投資家は、視野を広げる必要があります。
あなたにとっての意味──投資家・学生・技術者の視点
投資家の方へ
カスタムHBMの時代は、「HBM銘柄＝DRAM 3社」 という単純な見方を崩します。TSMC（TSM）はHBM4Eベースダイ製造の最大の受益者として、HBM需要の構造的な恩恵を受けます。さらに、ASML（EUV露光装置）、信越化学（先端材料）など、3nm/2nm製造に必要な装置・素材メーカーにも追い風が吹きます。「HBM＋ロジック＋ファウンドリ」 という横断的な視点で投資テーマを再構築すべき時期です。
学生の方へ
カスタムHBMは「メモリ」と「ロジック」の境界が溶ける典型例です。半導体エンジニアを目指すなら、もはや「DRAMだけ」「ロジックだけ」 と専門領域を区切る時代ではありません。HBMベースダイの設計には、メモリ設計の知見、ロジック設計、パッケージング、PHY（物理層インターフェース）まで、横断的な知識が求められます。これは、専門領域を超えるエンジニアの大きなキャリアチャンスでもあります。
技術者の方へ
カスタムHBMは、AIサーバーの設計を根本から変える可能性があります。ベースダイにロジック機能が組み込まれることで、CPUやGPUの負荷が一部メモリ側にオフロードされ、システム全体のアーキテクチャに影響します。データセンターの設計に関わる方は、「カスタムHBMによる電力削減効果」 を念頭に置いた冷却・電力設計の見直しが必要になるかもしれません。
よくある誤解を整理する
よくある誤解
実際はこう
「カスタムHBMはHBMの新世代」
世代（HBM4・HBM4E）の話ではなく、「設計アプローチの違い」 。同じHBM4Eでも「標準品」と「カスタム品」が併存する。
「ベースダイに2nmは過剰スペック」
ロジック機能の高度化、AI演算統合、消費電力削減のため最先端ロジック工程が必須 。「過剰」ではなく「必要」。
「TSMCがHBM産業に参入＝SK Hynixの脅威」
TSMCはベースダイ製造のみで、HBM全体は引き続きSK Hynix等が組み立て。競合ではなく協業関係 。
「カスタムHBMはNVIDIAだけのもの」
AMD・Google・Broadcomなど主要AIチップメーカーすべてがカスタム化 を計画。NVIDIAは先駆けに過ぎない。
まとめ：カスタムHBMが変える半導体産業
この記事のまとめ
① カスタムHBMとは： ベースダイを顧客（NVIDIA等）の要求に合わせて専用設計するHBM。② 転換点はHBM4E： HBM4から部分カスタム、HBM4Eからフルカスタム時代へ。③ ベースダイのプロセス進化： DRAM工程（12〜20nm）→ ロジック工程（12nm）→ 3nm/2nm。約40倍のトランジスタ密度向上。④ 3社戦略： SK Hynix（TSMC 3nm）、Samsung（自社2nm）、Micron（ベースダイをTSMCに委託）と多様。⑤ TSMCの参戦： C-HBM4E発表で、TSMCがメモリ業界に半歩入る歴史的転換点。⑥ NVIDIA Rubin採用： Rubin → Rubin Ultra → Feynmanとカスタム化が加速。⑦ 投資テーマ： HBM 3社だけでなく、TSMC・ASML・装置/素材メーカーまで投資対象が広がる構造変化。
よくある質問（FAQ）
Q. カスタムHBMの量産はいつから本格化しますか？
A. HBM4の部分カスタムは2025年後半〜2026年 から本格化、HBM4Eのフルカスタムは2027年〜 と見られています。NVIDIA Rubinが2026年量産予定で、これがカスタムHBM普及の大きなトリガーになります。
Q. カスタムHBMで価格はどう変わりますか？
A. 標準HBMより大幅に高価 になります。TSMCの3nm/2nmロジック工程は世界最高峰の製造コストがかかるため、ベースダイだけで標準HBMの数倍のコストになる可能性があります。ただし、AIサーバーの性能向上効果がコスト増を上回るため、NVIDIAは採用を進めます。
Q. 日本企業でカスタムHBMに関わる企業は？
A. 直接的なHBM製造には日本企業は参入していませんが、サプライチェーンの上流で多数の日本企業が活躍しています。信越化学（4063）・SUMCO（3436）のシリコンウェーハ、東京エレクトロン（8035）の製造装置、レゾナック（4004）の封止材、ディスコ（6146）のダイシング装置、アドバンテスト（6857）のテスター等は、カスタムHBM需要拡大の恩恵を受ける構造です。
Q. HBM4Eとは何ですか？
A. HBM4の次の世代のHBMです。積み重ねたDRAMの下のベースダイを、顧客ごとに作り分けるカスタムHBMが広がる世代とされています。
Q. HBMのベースダイとは何ですか？
A. 積み重ねたDRAMのいちばん下にあるチップで、GPUとのデータのやり取りや制御を受け持つ、HBMの司令塔の役割をします。
