【完全図解】ハンミ半導体（HANMI）｜時価総額が爆増した”HBMの陰の主役”

「ハンミ半導体（HANMI Semiconductor）」──。AI半導体ニュースを追っている個人投資家の方なら、最近この名前を急に目にする機会が増えていませんか？

NVIDIA、SK Hynix、TSMCといった「主役」の陰で、3年で株価が約16倍になり、時価総額が爆発的に増えた韓国KOSDAQ上場企業。HBM（高帯域幅メモリ）を作るうえで「これがなければHBMは1個も作れない」という装置を、世界シェア約71%で独占供給しています。

• ハンミ半導体って名前は聞くけど、結局何を作っている会社？
• 「TCボンダー」って何のこと？　HBMとどう関係するの？

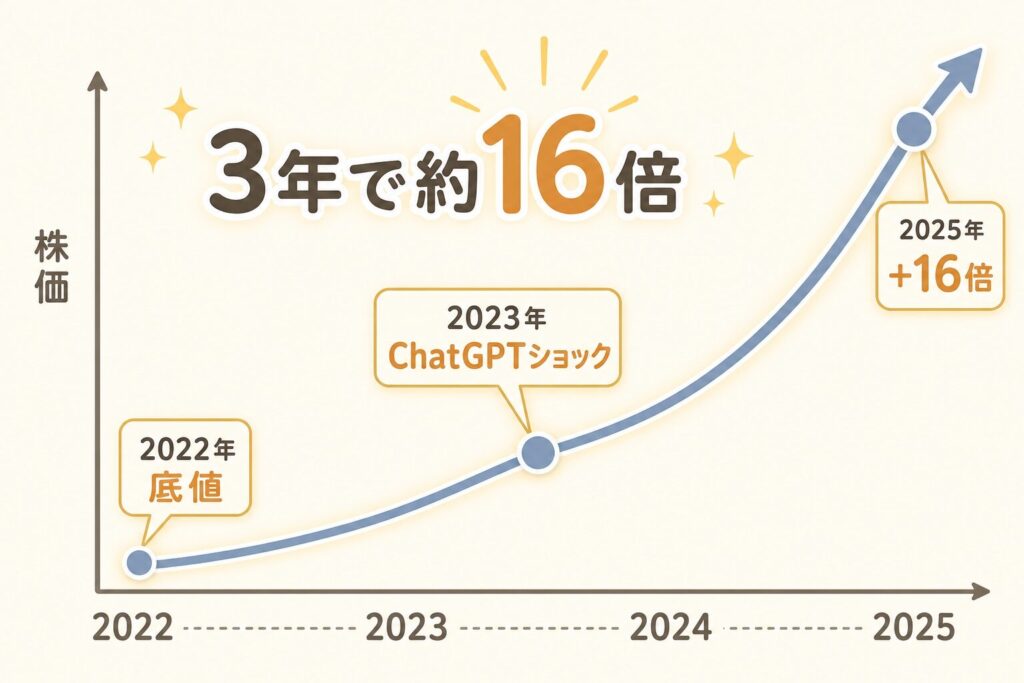

• 3年で株価16倍って本当？　なぜそんなに上がった？
• SK HynixやMicronとの関係はどうなっているの？
• ハイブリッドボンディング時代になったら、ハンミは終わる？

• ハンミ半導体が独占する「TCボンダー」の正体を30秒で理解

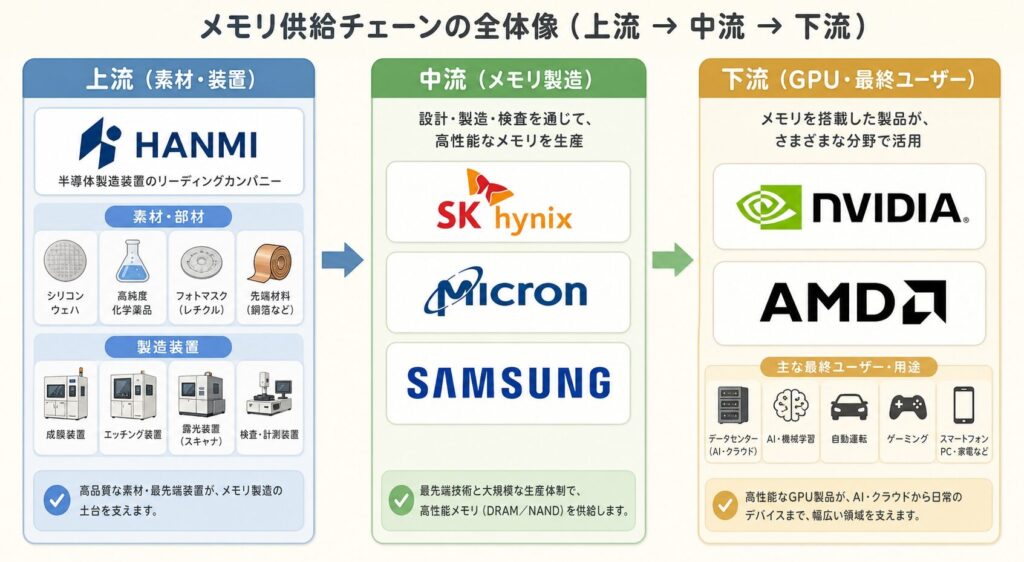

• HBM製造工程のなかで、ハンミがどこを握っているか
• 3年で株価16倍を生んだ「3つの構造的優位」
• SK Hynix・Micron・Samsungとの関係と、最近の摩擦
• HBM4・ハイブリッドボンディング時代でハンミは生き残れるか
• 競合（Hanwha Semitech・ASMPT・BESI）との競争マップ
• 投資家・学生・技術者にとっての意味

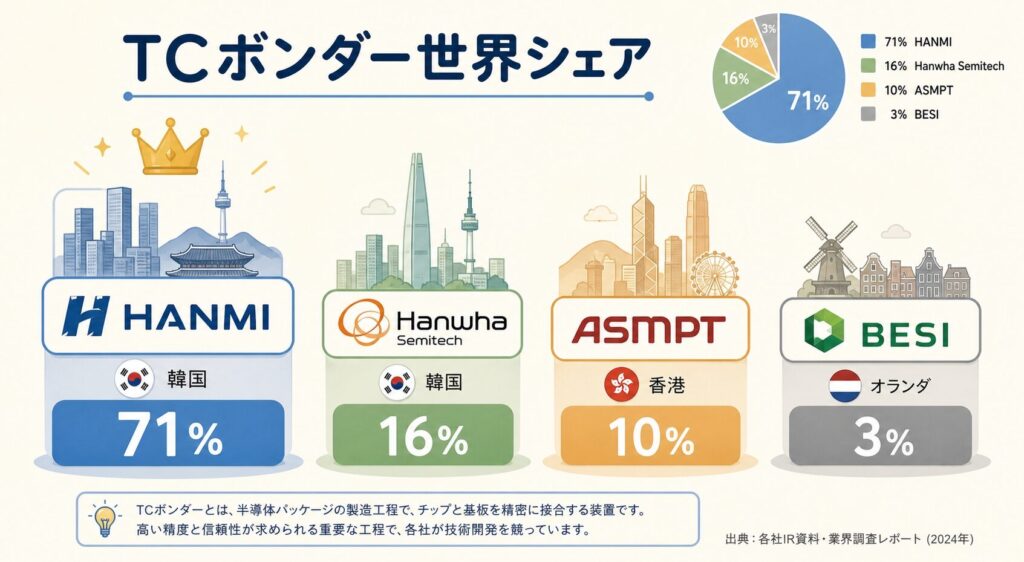

ハンミ半導体（HANMI Semiconductor、KOSDAQ：042700.KQ）は、HBMの「縦積み」工程に不可欠なTC（熱圧着）ボンダーを世界に供給する韓国の半導体製造装置メーカーです。TechInsightsの調査によれば、2025年のHBM用TCボンダー市場で世界シェア約71.2%を握り、特にSK Hynixの最先端HBM3E 12層ラインでは90%超のシェアを占めると報じられています（出典：The Chosun Daily）。SK Hynixとの価格交渉摩擦からMicronへの50台規模の大口受注獲得、ASMPT・Hanwha Semitechとの競争、ハイブリッドボンディングへの移行リスクなど、課題と機会が複雑に絡み合っています。「HBMの陰の主役」として、AI半導体サプライチェーンの上流を理解する上で外せない企業です。

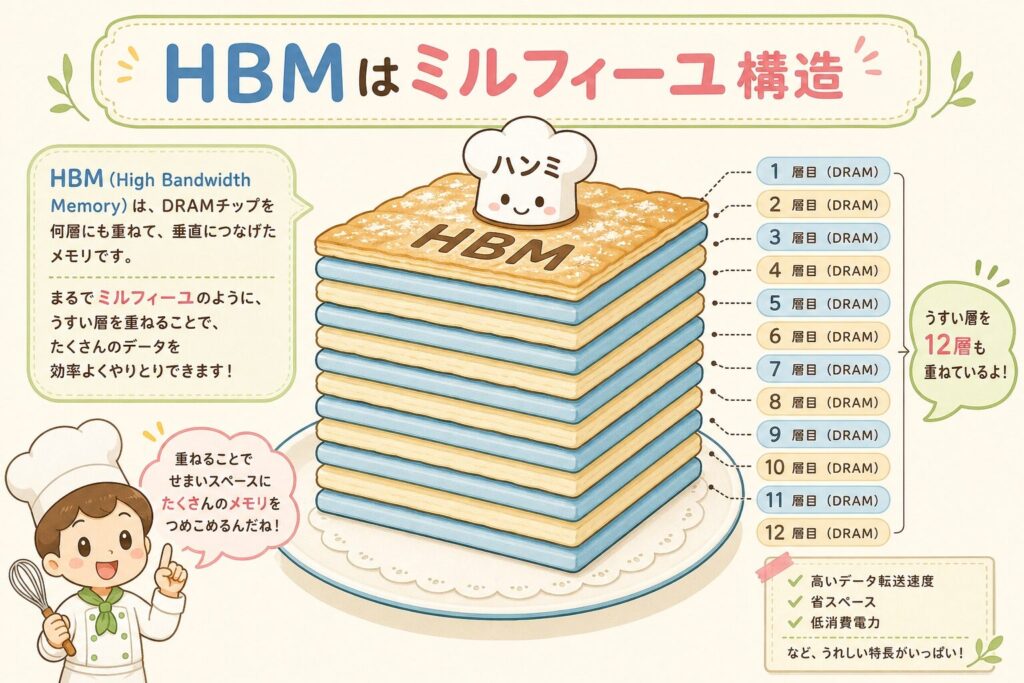

HBMは「DRAMという薄いウエハースを8〜12枚、正確に積み重ねたミルフィーユ」のような構造です。そのミルフィーユを、原子レベルで正確に・大量に・歩留まり高く積み上げる「専用調理器具」を作っているのがハンミ半導体。NVIDIAやSK Hynixが「ミシュランの星付きレストラン」だとすれば、ハンミは「その厨房に唯一無二の調理器具を納める職人」です。

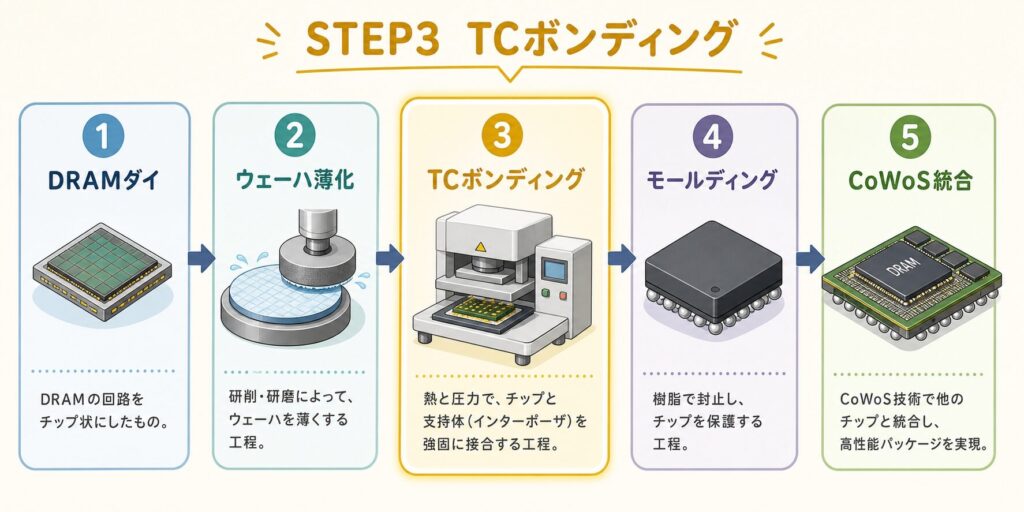

日本語では「熱圧着ボンダー」。複数のDRAMダイを縦に積み上げて接合する装置。チップを薄く削り、はんだバンプを介して圧力と熱で接合する。HBM3E（12層）、HBM4（16層）など、高層化が進むほど精度要求が厳しくなる。

HBMの3D積層構造とTSV技術の詳細を解説。ハンミのTCボンダーが「何を作っているか」が分かります。

AIブームは「ゴールドラッシュ」です。みんなが金（NVIDIA・SK Hynix）に殺到するなか、ハンミ半導体は「スコップとツルハシを唯一作れる職人」のポジション。金鉱を掘る人が増えれば増えるほど、ハンミの売上は自動的に増える──これが3年で株価16倍の構造です。

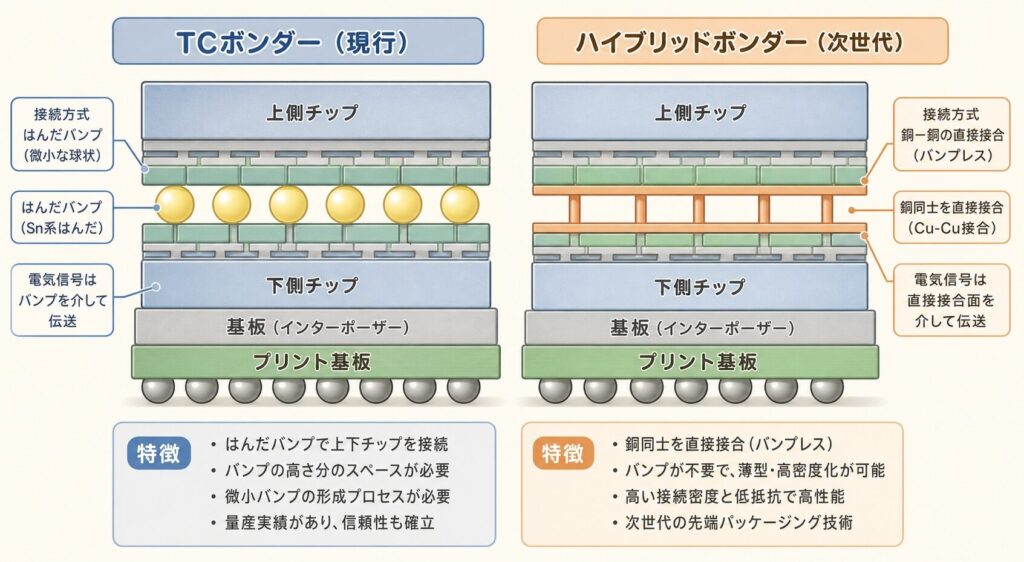

TCボンダーが「はんだバンプ（小さな金属球）」で接合するのに対し、ハイブリッドボンディングは銅電極を直接接合する次世代技術。バンプを介さないため、より薄く、より高密度に積層できる。HBM16層以上では避けられないとされる。

ハンミ半導体（042700.KQ）は「HBMサイクルの最上流に位置する純粋プレイヤー」です。NVIDIA・SK Hynixの業績好調は、ほぼ自動的にハンミの受注に反映されます。一方で、株価は既に「TCボンダー独占の永続」を相当織り込んでおり、JPMorganの格下げが示すように下振れリスクも存在。注視すべき3つの指標は、①SK HynixのTCボンダー調達先構成（ハンミ vs ASMPT/Hanwha）、②MicronからのHBM4向け追加受注、③第2世代ハイブリッドボンダーの量産開始タイミング。日本の投資家には韓国KOSDAQへの直接アクセスが必要なため、関連銘柄としてアドバンテスト（6857）、ディスコ（6146）、レゾナック（4004）、AIメカテック（6227）もセットで見ると良いでしょう。

「HBM＝メモリメーカーの戦い」と思いがちですが、ハンミの事例は「装置メーカーがバリューチェーンの最重要ポジションを握る」可能性を示しています。半導体製造装置・パッケージング技術・精密機械工学の分野は、メモリ世代交代のたびに市場が再編される構造。日本企業（ディスコ、東京エレクトロン、アドバンテスト等）にも同様の機会があり、就活で「HBM・TCボンダーの構造を語れる」だけで他の学生と差別化できます。

TCボンダーの技術領域は、精密機械工学＋熱・圧力制御＋画像認識＋材料工学の総合格闘技です。装置1台あたり210種類のコア部品を6つの工場（総床面積73,000㎡）で加工するという、製造そのものが極めて複雑。日本の精密機械・熱処理・センサー技術を持つ技術者にとって、HBM・先端パッケージ分野は10年以上需要が続く有望領域です。

① ハンミ半導体とは：韓国KOSDAQ上場（042700.KQ）の半導体製造装置メーカー。HBM製造に不可欠なTCボンダーを世界に供給。

② 圧倒的シェア：HBM用TCボンダー世界シェア約71.2%、SK HynixのHBM3E 12層市場では90%超。

③ 株価爆増：3年で約16倍。理由は①SK Hynixとの先行者優位、②高い参入障壁、③NVIDIA起点のHBM需要爆発の3つ。

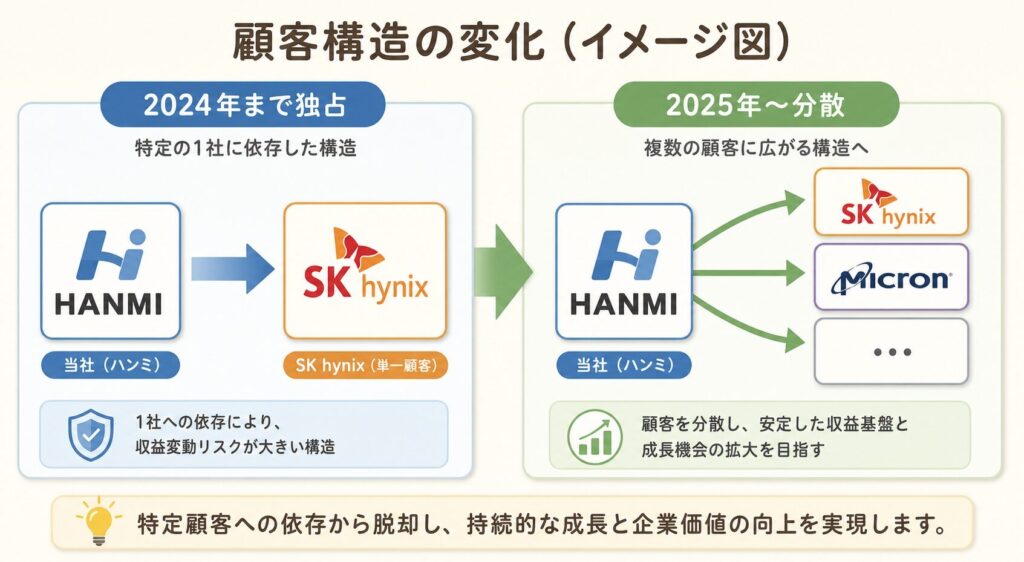

④ 2025年の地殻変動：SK Hynixへの価格引き上げ通告→Micron獲得→SK HynixがHanwha・ASMPTへの調達拡大、という構造変化。

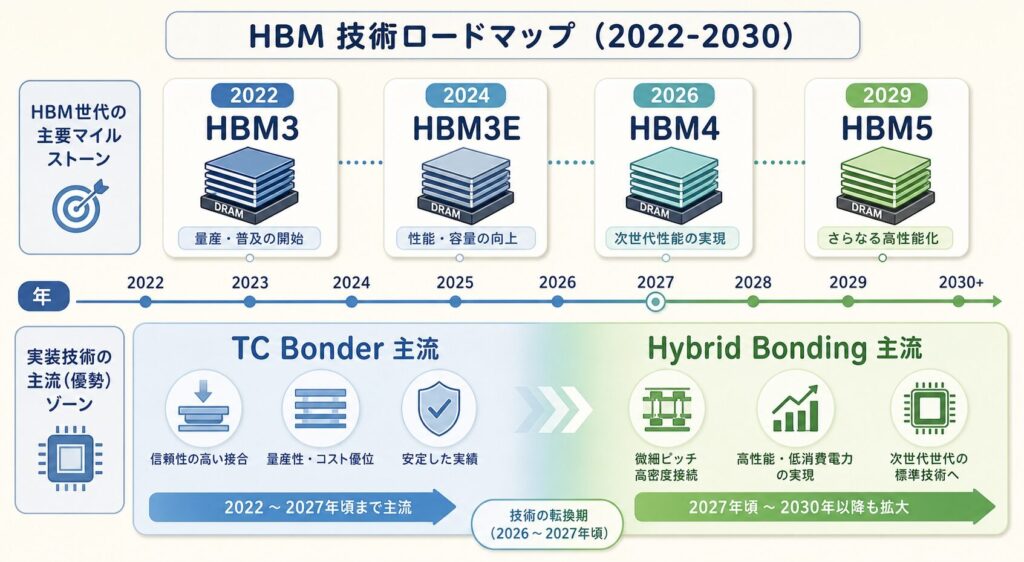

⑤ 最大リスク：ハイブリッドボンディングへの移行。ただしハンミも第2世代を2026年投入予定で、対抗中。

⑥ 投資判断の論点：「TCボンダー独占の永続」をどこまで織り込むか。第2世代ハイブリッドボンダーの量産タイミングが最大の分岐点。

ハンミ半導体が作る装置が、何のために必要なのか。HBMの基本構造から学べるピラー記事です。
