「イビデン」という会社、AI半導体のニュースで急に名前を見かけるようになりましたよね。でも、こんなふうに感じていませんか？
- イビデンってどんな会社？ 何を作っているの？
- 「ABF基板」がAI半導体に重要らしいけど、何のこと？
- NVIDIAのGPUとどう関係するの？ なぜ「世界トップ」なの？
- 5,000億円の投資というニュース、どう読めばいいの？
- イビデンの正体と事業の全体像を1分で理解
- 「ABF基板」とは何か──図解でやさしく解説
- イビデンがAI半導体産業で「土台」を独占している構造
- NVIDIA・TSMC・CoWoSとのサプライチェーン関係
- 5,000億円投資・27年に生産2.5倍という増産計画の意味

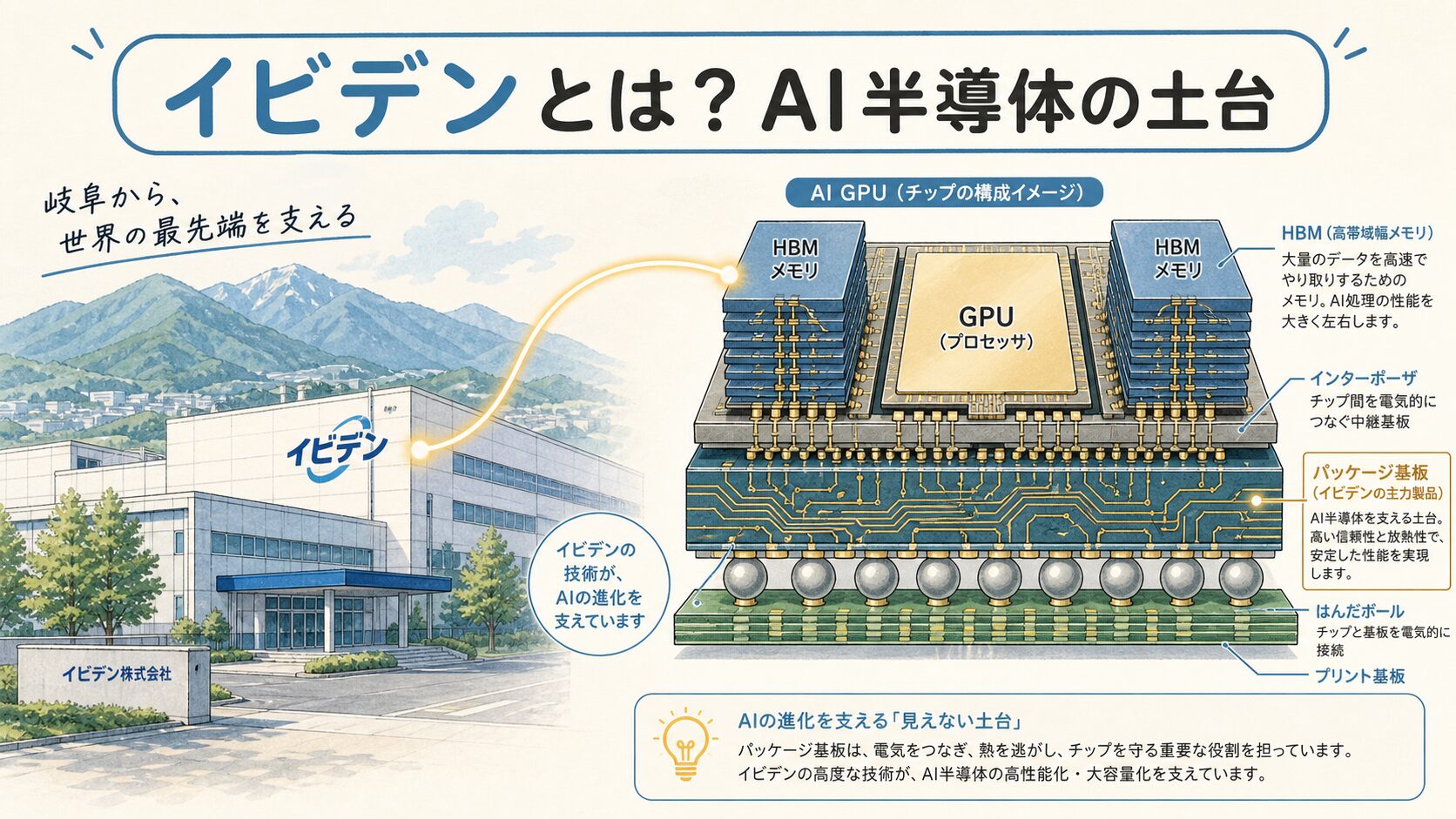

イビデン（4062）は、岐阜県大垣市に本社を置く電子部品メーカーで、AI半導体に不可欠な「ABFパッケージ基板」で世界トップクラスのシェアを持っています。NVIDIA H100・H200・B200などのAI GPUは、CoWoS（先端パッケージ）の最下層に「パッケージ基板」が必要で、そのハイエンド領域でイビデンが事実上の独占的供給者となっています。AI需要の爆増を受け、イビデンは2026〜2028年度に約5,000億円の追加投資を発表。AIサーバー向け基板の生産能力を2027年に2024年比2.5倍へ拡大する計画です（出典：イビデン公式）。「NVIDIAが好調 → CoWoSが必要 → 基板が必要 → イビデン」というサプライチェーンの上流に位置するのが、この会社です。
AI半導体の話というと、NVIDIAやTSMC、SK Hynixの名前ばかりが出てきますが、その「陰の主役」とも言えるのがイビデンです。この記事では、イビデンとは何か、なぜAI時代に世界トップなのかを、図解で構造的に解説します。
イビデンとは？──岐阜発、世界に挑む電子部品メーカー
🏭 1912年創業──水力発電からスタートした110年企業
イビデン株式会社（証券コード4062）は、岐阜県大垣市に本社を置く電子部品メーカーです。創業は1912年（大正元年）。もともとは「揖斐川電力」という水力発電会社からスタートしました。社名の「イビデン」は「揖斐川電力」を縮めたものです。

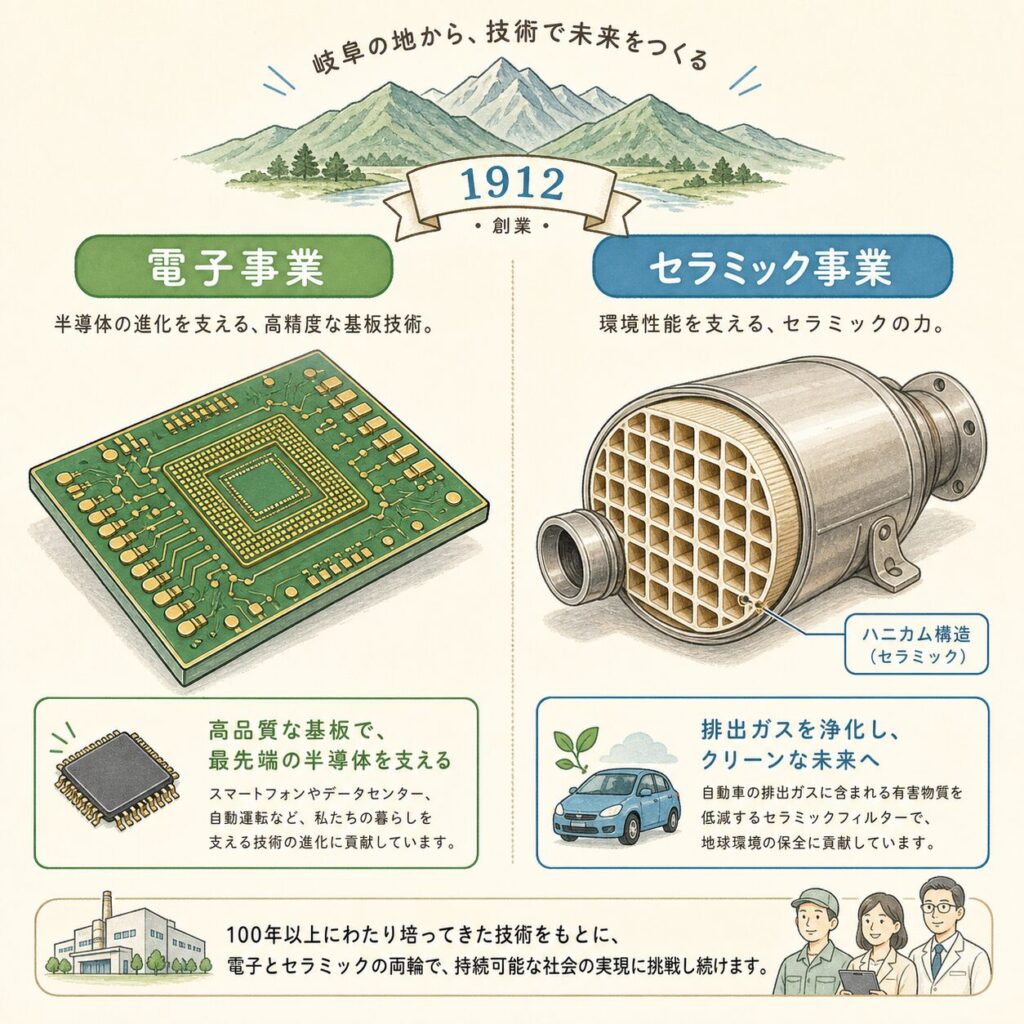

現在の主力事業は2つ。「電子事業」（ICパッケージ基板）と「セラミック事業」（自動車用排ガス浄化フィルター等）です。AI半導体ブームでスポットライトを浴びているのは、前者の電子事業です。
AI半導体向けが急成長
NVIDIA・Intelに供給
ディーゼル車向けDPF
世界トップシェア級
イビデンは「表に出ないが、最先端の現場でなくてはならない裏方」です。たとえば最高の料理を出す高級レストランがあったとして、その「お皿（高級磁器）を作っている工房」がイビデン。料理（GPU）が主役でも、皿（基板）がなければ料理は提供できません。
ABF基板とは？──AI半導体の「土台」を担う部品
📦 ICパッケージ基板＝半導体チップとマザーボードをつなぐ「橋」
ICパッケージ基板とは、半導体チップ（GPUやCPU）と、それを搭載するマザーボードをつなぐ「橋渡しの板」のことです。チップの細かい電極を、マザーボードの太い配線に変換して接続する役割を担います。
このパッケージ基板の中で、AI半導体のような高性能チップに使われるのが「ABF基板」です。ABFとは「Ajinomoto Build-up Film（味の素ビルドアップフィルム）」の略で、味の素グループが開発した特殊な絶縁フィルムを使った高密度配線基板を指します。
味の素ファインテクノが開発した、半導体パッケージ基板向けの層間絶縁フィルム。世界市場シェアは90%以上で事実上の業界標準。配線同士が誤作動しないよう絶縁しつつ、超微細な配線を多層に積み重ねるための材料。「料理の味の素」ではなく「半導体の味の素」と覚えてください。

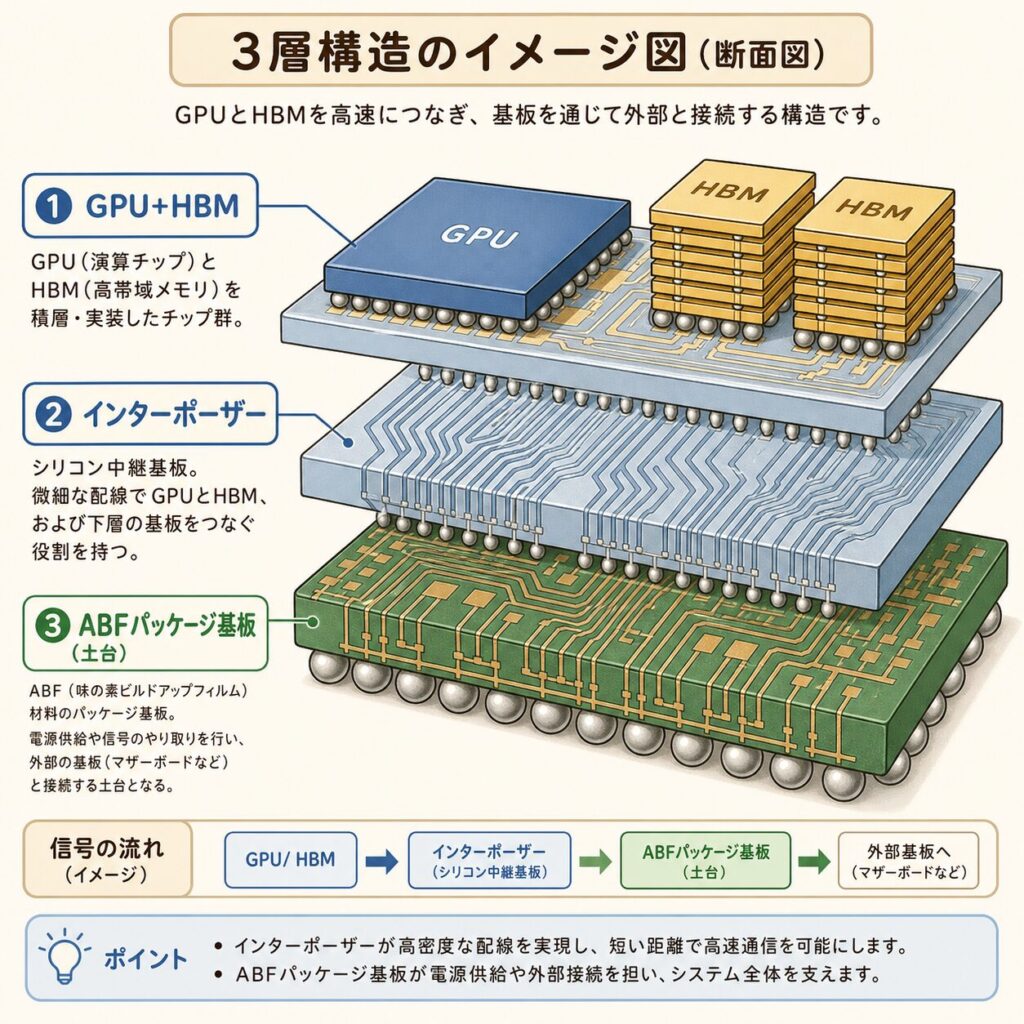

🏗️ AI GPUの「3層構造」におけるABF基板の位置
ABF基板がAI半導体のどこにあるのか、構造を縦に見てみましょう。
ABF基板は、AI GPUパッケージの最下層（土台）にあたります。GPUダイやHBMがいくら高性能でも、それらをマザーボードに接続する基板がなければ、PCやサーバーの中で動かすことができません。「目立たないが絶対に必要」──それがABF基板の立ち位置です。
ABF基板は「家の基礎コンクリート」です。家（GPUパッケージ）がどれだけ豪華で最新でも、基礎が弱ければ建ちません。地震（電気的な誤作動）にも耐え、上の階の重みを支える──ABF基板はそういう役割を担っています。
CoWoS×イビデン──AI GPUを生み出す分業構造

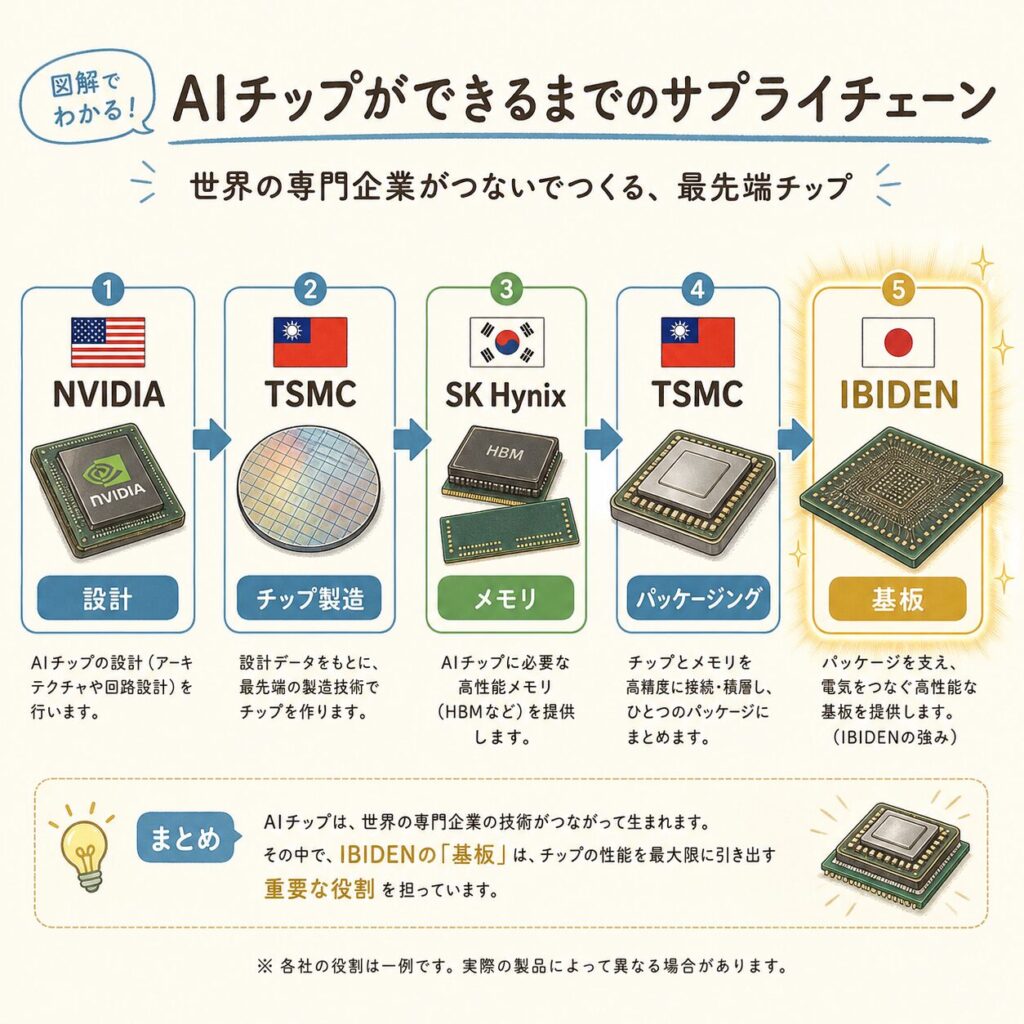

🔗 NVIDIA → TSMC → イビデン、というサプライチェーン
AI GPUは、1社では作れません。複数の専門企業が役割分担して、初めて1つの製品になります。NVIDIA H100/H200/B200のサプライチェーンを見ると、イビデンの位置づけがはっきり見えてきます。
GPUのアーキテクチャを設計。Hopper・Blackwellなどのチップの「頭脳」を企画する。
NVIDIAの設計に基づき、シリコンウェハー上にGPUダイを製造。3nm/4nmなどの最先端プロセスで作る。
GPUに搭載するHBM（高帯域幅メモリ）を製造。NVIDIA向けではSK Hynixがほぼ独占。
GPUダイとHBMをシリコンインターポーザーの上に配置し、1つのパッケージに統合する先端技術。
CoWoSパッケージの最下層に置かれる「ABF基板」を製造・供給。マザーボードとの接続を担う土台。
風傳媒の報道によれば、イビデンは「NVIDIAの最も核心的なサプライヤーであり、先端AI半導体向け基板で事実上の独占状態」と評されています（出典：風傳媒）。ABF基板自体はSamsung電機・新光電気工業など複数社が作っていますが、超ハイエンドのAIサーバー向け（H100/H200/B200クラス）ではイビデンが圧倒的な実績とシェアを持ちます。
【完全図解】CoWoSとは？NVIDIAのGPUを支える先端パッケージ技術を初心者向けに解説 →
CoWoSパッケージの仕組みを詳しく知りたい方はこちら。イビデンの基板が「どこに使われるのか」がより立体的に理解できます。

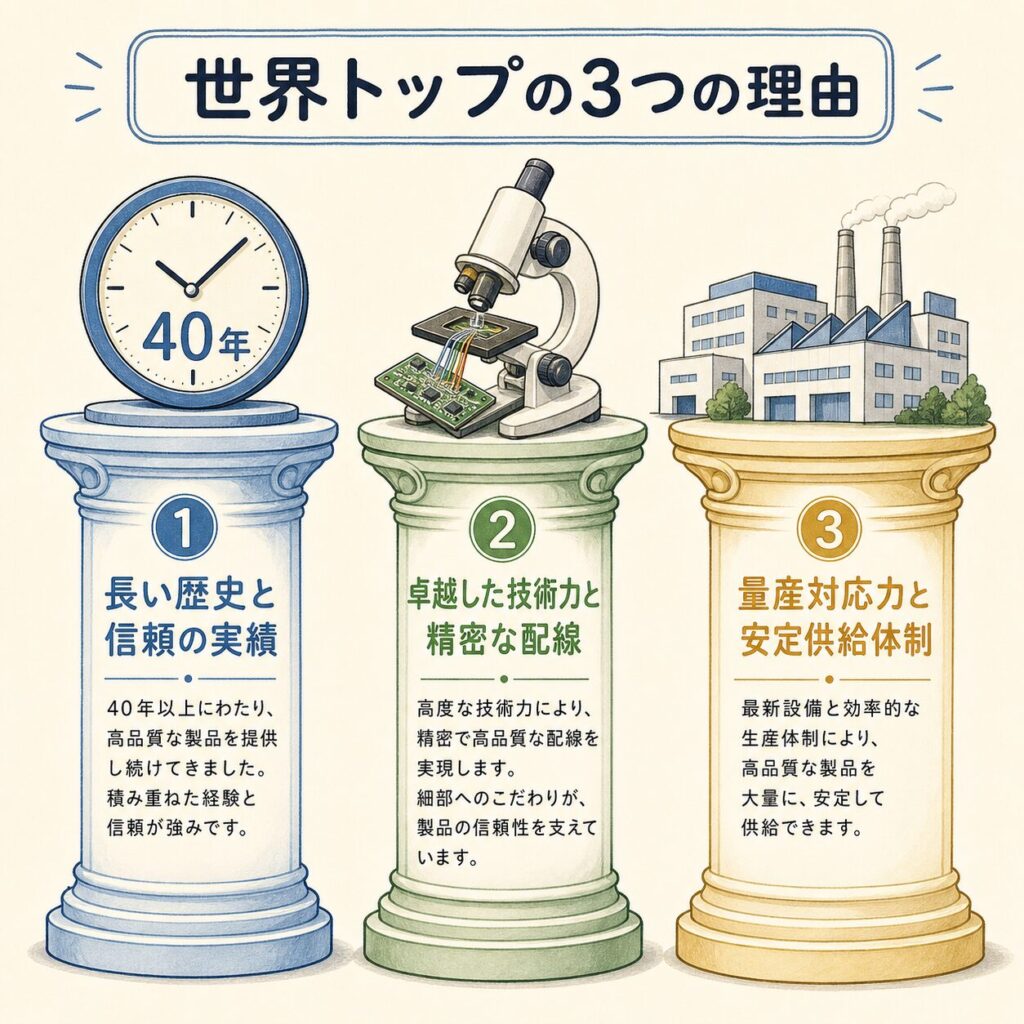

なぜイビデンが「世界トップ」なのか──3つの理由
ABF基板を作るメーカーは世界に数社ありますが、その中でなぜイビデンが「ハイエンド帯で事実上の独占」と言われるのでしょうか。3つの構造的な理由があります。
40年以上の実績
圧倒的な微細配線技術
大型・高層基板の量産力
🧱 競合との違い──「真似できない」蓄積
ABF基板はSamsung電機（韓）、欣興電子・南電・景碩科技（台湾系）、新光電気工業（日）など複数社が製造しています。しかし、AI GPUのような超ハイエンド帯で安定供給できるのはイビデンを含む数社だけ。これは「製造設備があれば作れる」というものではなく、配線設計のノウハウ・歩留まり管理・品質保証体制が長年の蓄積の結果だからです。
「ABF基板はコモディティ（汎用品）でしょ？」と思われがちですが、AI GPUクラスの大型・高多層・超微細配線を要求されるABF基板は、コモディティどころか「世界中で作れる会社が片手で数えるほど」の高度技術製品です。これがイビデンの利益率の高さの源泉でもあります。
5,000億円投資・生産2.5倍──AI需要に応える増産計画
💴 2026〜2028年度の追加投資が示す「需要の本気度」
イビデンは2026年2月、2026〜2028年度の3年間で約5,000億円を高機能ICパッケージ基板の生産能力増強に投資すると発表しました（出典：イビデン公式）。これはAI半導体向け基板の需要が、想定をはるかに超える勢いで拡大していることを示すシグナルです。
追加投資総額
（2024年比）
2拠点3工場→拡大
出典：投資総額は イビデン公式、生産負荷2.5倍は 2025年度Q2決算説明会資料、5工場体制は 日本経済新聞 を参考に構成

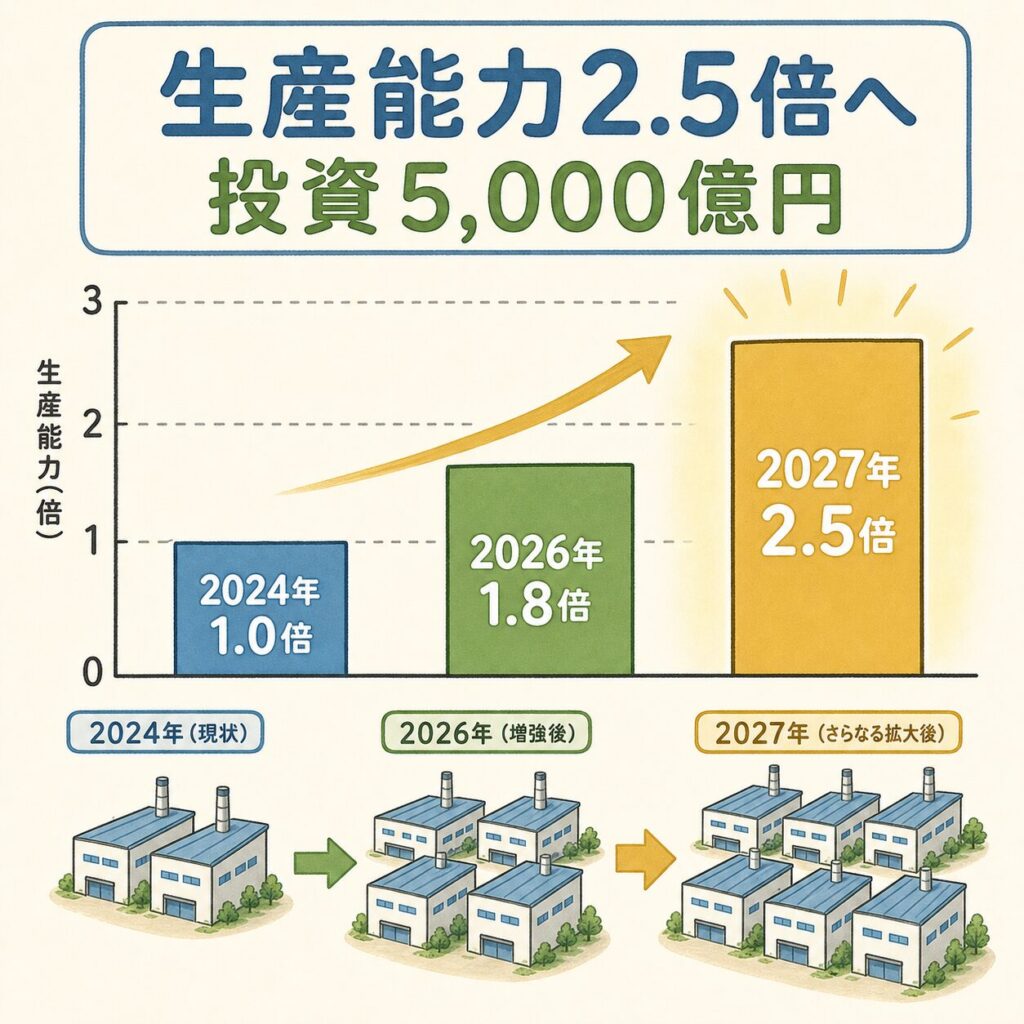

📈 生産負荷の推移──「需要が供給を引っ張る」構造
イビデンの決算説明会資料では、AIサーバー向け基板の生産負荷を以下のように見通しています。
AIサーバー向け基板の生産負荷を「1.0」とする。NVIDIA H100需要が立ち上がった年。
大野工場（岐阜県）が稼働開始。Blackwell B200需要を取り込む。
5工場体制が本格稼働。2024年比で生産能力が2.5倍に。次世代GPU（Vera Rubin等）需要を見据えた設備投資。
5,000億円という投資額は、「AI半導体需要は長期的に続く」とイビデンが確信している証拠です。半導体基板の工場は建設に2〜3年かかるため、3年先までの需要を見据えて巨額投資を決断するには、顧客（NVIDIA等）からの強い供給コミットメントが前提になります。「AIブームが終わるかも」という懸念とは逆方向のシグナルです。
あなたにとっての意味──投資家・学生・技術者の視点
AI関連投資で「NVIDIA」や「TSMC」だけを見ていませんか？ NVIDIAのGPU出荷数は、TSMCのCoWoS生産能力と、その下に必要なABFパッケージ基板の供給能力に依存しています。イビデンはサプライチェーンの「ボトルネック級」のポジションに位置しており、AI需要の構造的成長と直接連動します。一方で、特定顧客への依存度・先端基板での競合参入・5,000億円投資の回収速度といったリスクもあります。個別銘柄の推奨ではなく、AI関連投資の「視野を広げる」観点でご活用ください。
イビデンが「半導体産業の最前線」にいる事実は、就職・進路選びに重要な示唆を与えます。AI半導体というと「情報系」のイメージが強いですが、ABF基板を作るには材料工学（樹脂・絶縁材料）・電気工学（配線設計）・精密機械（製造装置）・化学（めっき・エッチング）といった幅広い理工系分野が必要です。岐阜県大垣市というローカルな立地でも、世界最先端のAI産業に直結する仕事ができる──そんな企業の代表例です。
パッケージ基板の進化は、AIサーバーの設計に直接影響します。基板の大型化・多層化は、サーバー基板上のコネクタ設計・電源供給・冷却経路の前提条件を変えます。「GPUの中身」だけでなく「GPUを乗せる土台」がシステム設計を規定している──この視点を持つことで、インフラ設計の精度が上がります。
※本記事は情報提供を目的としたものであり、特定の銘柄への投資を推奨するものではありません。投資判断はご自身の責任で行ってください。
よくある誤解を整理する
| ❌ よくある誤解 | ✅ 実際はこう |
|---|---|
| 「イビデンは半導体メーカー」 | イビデンは半導体「チップ」は作っていません。チップを載せる「パッケージ基板」を作る、いわば「土台メーカー」です。 |
| 「ABFは味の素が基板まで作っている」 | 味の素（ファインテクノ）が作るのは絶縁フィルムという「材料」。それを使って実際の基板を製造するのがイビデンや新光電気工業などの基板メーカーです。 |
| 「ABF基板はどこでも作れる汎用品」 | AIサーバー向けのハイエンドABF基板は、世界で数社しか安定供給できない高難度製品。配線設計・歩留まり管理・大型化対応の技術蓄積が必須。 |
| 「イビデンはCoWoSを作っている」 | CoWoS（インターポーザー＋実装）はTSMCの技術。イビデンはCoWoSパッケージの「下にある基板」を供給します。両者は隣り合った別工程です。 |
| 「基板は電子事業の地味な分野」 | AI時代になり、基板はGPU出荷数を制約する戦略的部品に。NVIDIAの業績はTSMCのCoWoS能力とイビデンの基板供給に依存する構造になっています。 |
まとめ：イビデンの全体像
① イビデンとは：岐阜県大垣市の電子部品メーカー（4062）。1912年創業、110年企業。電子事業（ICパッケージ基板）とセラミック事業の2本柱。
② 主力製品：AI半導体向けの「ABFパッケージ基板」。CoWoSパッケージの最下層に位置する「土台」。
③ 強さの源泉：40年以上の半導体基板実績、SAP法による超微細配線技術、大型・多層基板の量産力。AIハイエンド帯では事実上の独占。
④ サプライチェーン：NVIDIA設計→TSMCチップ製造→SK HynixのHBM→TSMCのCoWoSパッケージング→イビデンのABF基板。
⑤ 増産計画：2026〜2028年度に約5,000億円を投資。2027年にAIサーバー向け基板の生産能力を2024年比2.5倍へ。5工場体制を構築。
⑥ 投資・キャリアの示唆：NVIDIA・TSMCの好調はイビデンに直結する構造。材料・電気・精密機械・化学の理工系学生にとっても就職対象。
結局こういうことです。AI半導体の話題ではNVIDIAやTSMCが主役のように見えます。しかし、それらの「土台」を支えているのが、岐阜のイビデンというパッケージ基板メーカーです。GPUダイがどれだけ高性能でも、HBMがどれだけ高速でも、それらを載せる基板がなければ製品になりません。「目立たないが絶対に欠かせない」──それがイビデンの立ち位置であり、AI時代において構造的に重要性が増している理由です。
❓ よくある質問（FAQ）
📖 【完全図解】先端パッケージとは？AIチップの「組み立て方」が変わった理由 →
この記事は半導体実装シリーズの一部です。先端パッケージの全体像から学びたい方はこちらからどうぞ。
📚 次に読むべき記事
イビデンの基板の「上」に乗るCoWoSパッケージング技術を詳しく解説。AI GPUの構造をさらに深掘りできます。
2.5D/3D実装、チップレットなど、先端パッケージの全体像を俯瞰できる地図的な記事です。
イビデンの基板の上に乗る、もう一つの重要部品「HBM」を理解する。AI半導体の縦の構造が見えてきます。
イビデンの基板を含むGPUパッケージが、最終的にどう「サーバー」として組み立てられるか。AIインフラの全体像を理解できます。
