【図解】TSMCのAIインフラ支配力｜CoWoS・3nm製造の「蛇口」を握る構造を解説

「TSMC」──AI半導体のニュースで最も頻繁に登場する企業のひとつ。しかし、その支配力の構造を正確に理解できていますか？

※本記事の業績データは2026年4月16日発表のTSMC 1Q2026決算（SEC提出Form 6-K）に基づいています。株価・業績は記事作成時点（2026年4月25日）の情報です。

TSMCとは？──「設計はしない。作るだけ」の世界最大の半導体工場
1. 「ピュアプレイ・ファウンドリ」とは何か
TSMCが握る2つの「蛇口」──先端プロセスとCoWoS
1. 蛇口①：先端プロセス製造（3nm / 2nm）
2. 蛇口②：CoWoS先端パッケージング
  1. 蛇口① 先端プロセス
  2. 蛇口② CoWoS
NVIDIAがTSMC最大の顧客に──相互依存の構造
1. AppleからNVIDIAへ──最大顧客の交代
1Q2026決算──売上359億ドル・純利益率50.5%で過去最高
1. 2Q2026ガイダンス＋通期見通し
投資家が見るべきリスク要因
構造的な成長ドライバー──なぜTSMCは「AIが進化するほど強くなる」のか

TSMCとは？──「設計はしない。作るだけ」の世界最大の半導体工場

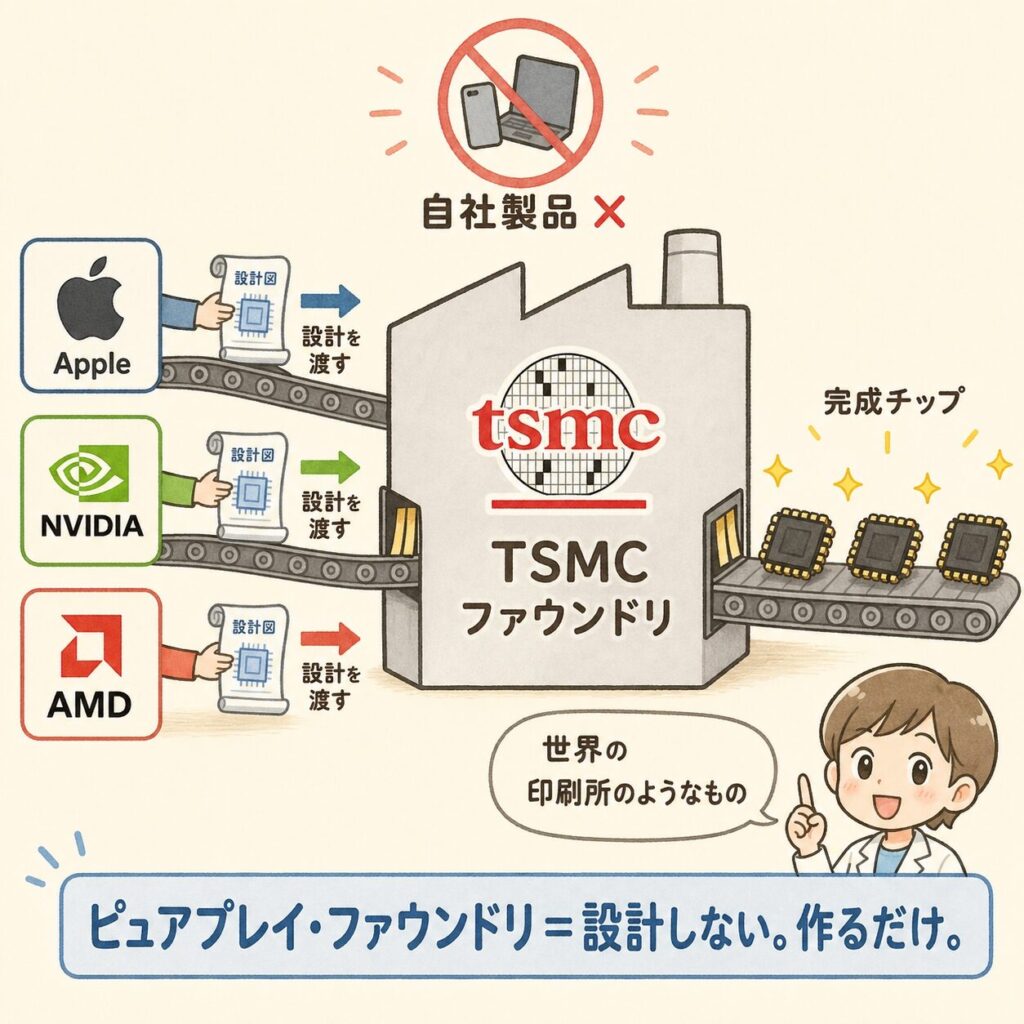

「ピュアプレイ・ファウンドリ」とは何か

TSMC（Taiwan Semiconductor Manufacturing Company、台湾積体電路製造）は、1987年に設立された世界最大の半導体受託製造企業です。自社ブランドのチップは一切作らず、顧客が設計したチップを代わりに製造する「ファウンドリ」に徹しています。

出典：顧客数・プロセス数は TSMC 1Q2026 Earnings Release（SEC Filing）

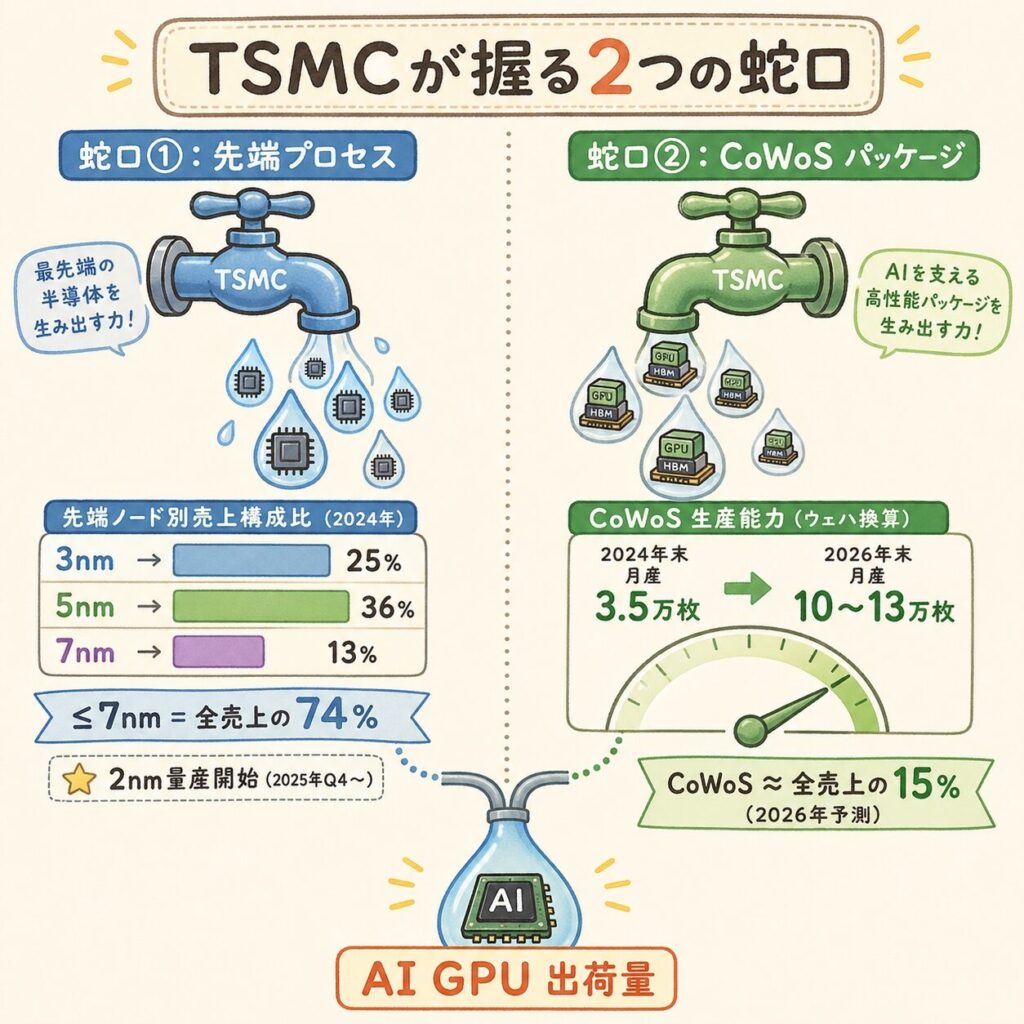

TSMCが握る2つの「蛇口」──先端プロセスとCoWoS

蛇口①：先端プロセス製造（3nm / 2nm）

NVIDIA Blackwell B200のGPUダイは、TSMCの4nm（N4P）プロセスで製造されています。AppleのM4チップは3nm。世界で3nm以下の先端プロセスを量産できるのは、事実上TSMCとSamsungのみですが、AI GPU向けではTSMCがほぼ独占的な地位にあります。

1Q2026決算では、3nm＝売上の25%、5nm＝36%、7nm＝13%で、7nm以下の先端技術が全ウェーハ売上の74%を占めています（出典：TSMC 1Q2026 SEC Filing）。さらに2nmは2025年Q4に量産を開始済みです（出典：TSMC公式）。

蛇口②：CoWoS先端パッケージング

TSMCはチップの「製造」だけでなく、GPUとHBMを1パッケージに統合する「CoWoS先端パッケージング」も担っています。NVIDIAのH100・B200はすべてTSMCのCoWoSで製造されており、NVIDIAはTSMCのCoWoS生産能力の推定60〜70%を確保しています（出典：Silicon Analysts）。

TSMC CEOのC.C. Wei氏は「CoWoSの生産能力は非常にタイトで、2025年から2026年にかけて完売状態が続いている」と明言しています（出典：Fusion Worldwide）。CoWoSの月産能力は2026年末に10〜12万枚への拡大が計画されていますが、需要は2026年に年間約115万枚に達する見通しで、供給の逼迫は続きます。

NVIDIAがTSMC最大の顧客に──相互依存の構造

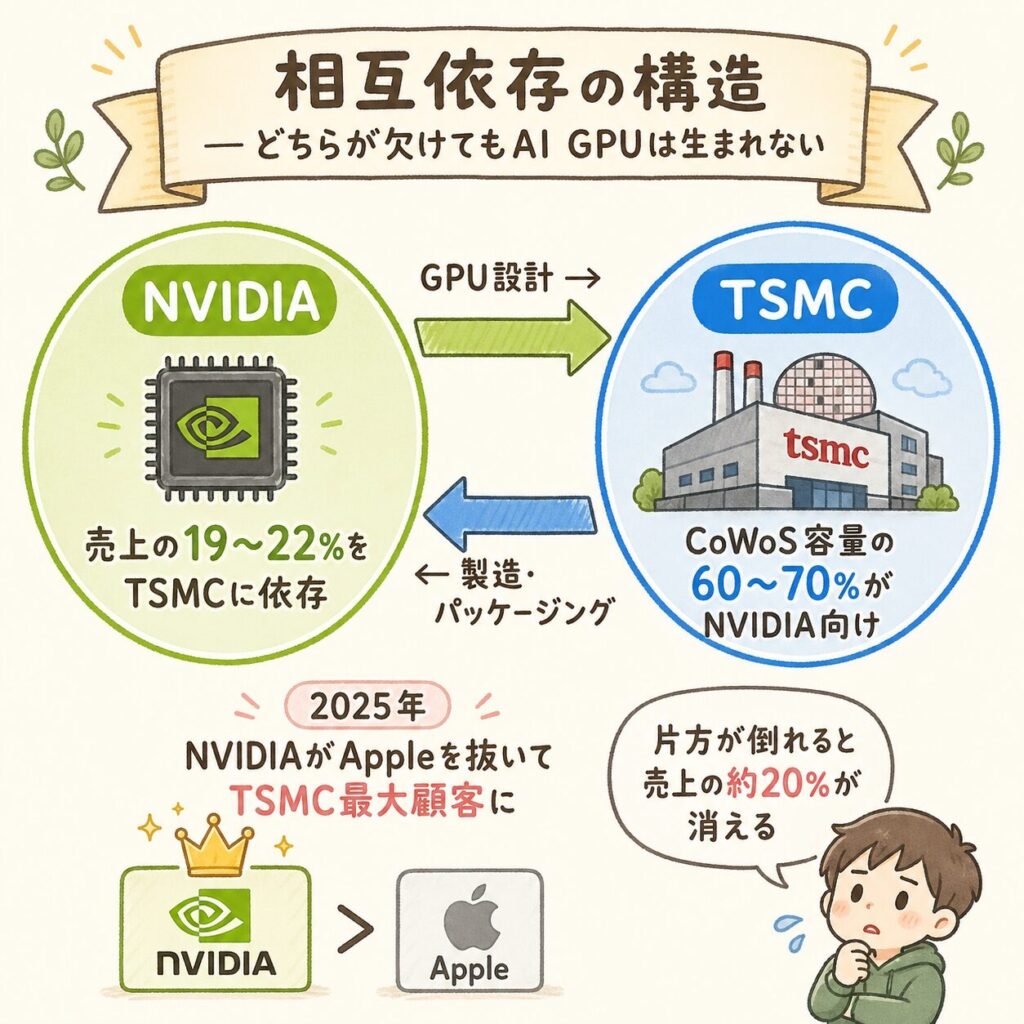

AppleからNVIDIAへ──最大顧客の交代

TSMCの最大顧客は長年Appleでしたが、2025年にその座がNVIDIAに交代しました。TSMCの2025年事業報告書によると、売上比率10%以上の顧客2社のうち、最大顧客（NVIDIAと推定）が約19%、第2位顧客（Appleと推定）が約17%を占めています（出典：ChosunBiz）。

DIGITIMES Researchの推計では、NVIDIAがTSMCにもたらした収益は2025年に7,269億台湾ドル（約3.3兆円）に達し、前年比2倍以上に急増しています（出典：XenoSpectrum）。

この続きと一緒に読まれている記事

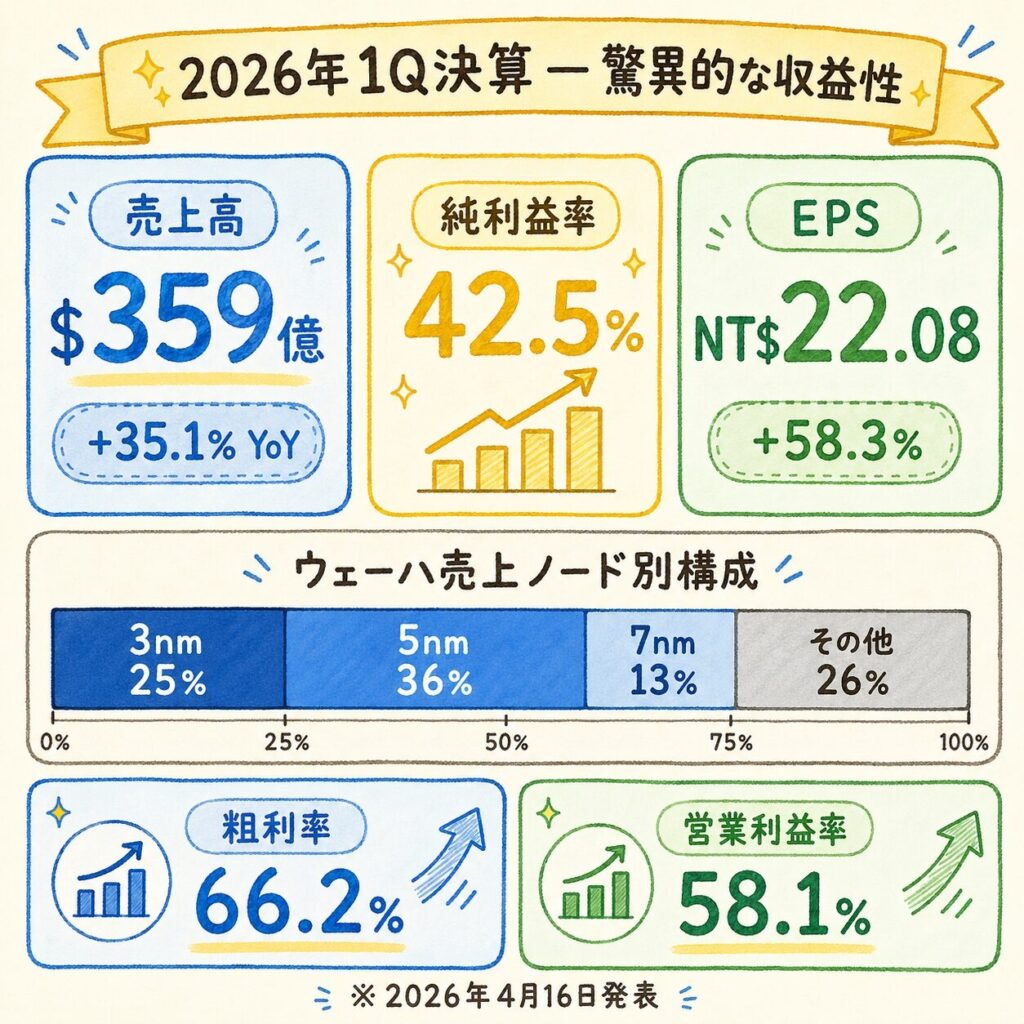

1Q2026決算──売上359億ドル・純利益率50.5%で過去最高

項目	1Q2026	1Q2025	前年比
売上高	NT$1兆1,341億	NT$8,393億	+35.1%
粗利益率	66.2%	58.8%	+7.4pt
営業利益率	58.1%	48.5%	+9.6pt
純利益	NT$5,725億	NT$3,616億	+58.3%
EPS	NT$22.08	NT$13.94	+58.3%

出典：TSMC 1Q2026 Earnings Release（SEC Filing、2026年4月16日）

2Q2026ガイダンス＋通期見通し

2Q2026のガイダンスは売上390〜402億ドル、粗利益率65.5〜67.5%。通期では前年比30%超の売上成長を見込んでいます（出典：CNBC）。設備投資は2026年に520〜560億ドル（前年比最大+40%）と過去最大。そのうち約70〜80%が先端プロセスとCoWoS拡張に充てられます（出典：Data Center Dynamics）。

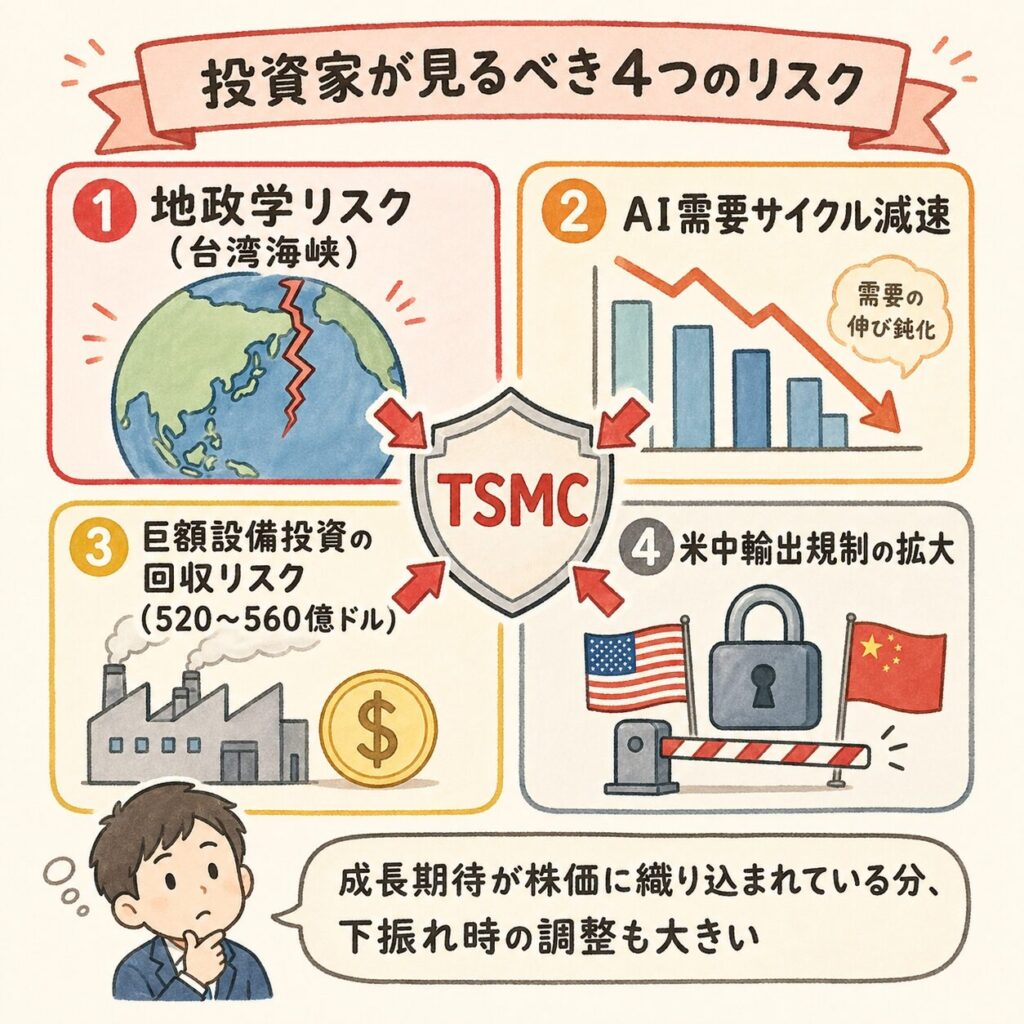

投資家が見るべきリスク要因

構造的な成長ドライバー──なぜTSMCは「AIが進化するほど強くなる」のか

TSMCの成長は「AIブームという一過性の追い風」ではありません。半導体の技術進化そのものが、TSMCの製造能力への依存度を高める構造になっているのです。ここでは、その因果関係を5つのドライバーに分解します。

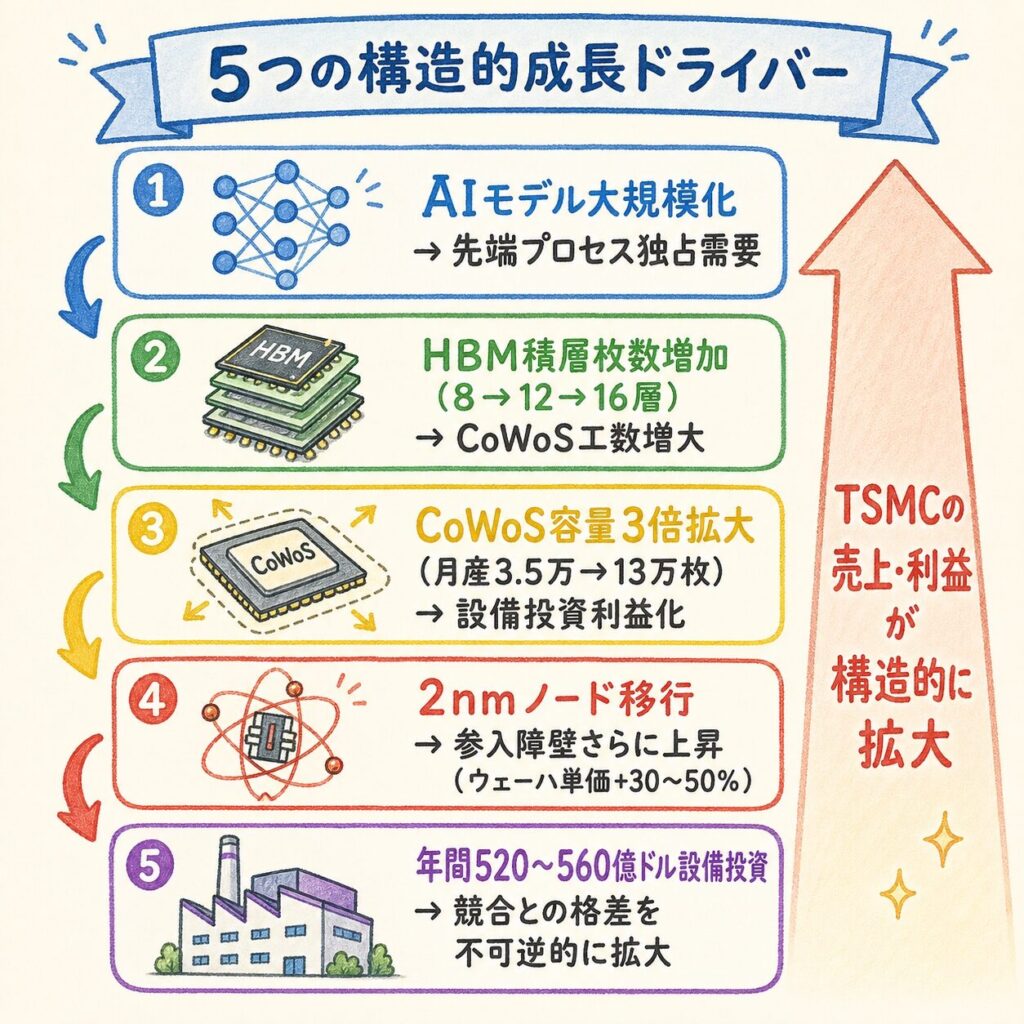

5つの構造的成長ドライバー（因果関係フロー）

① AIモデルの大規模化 → 先端プロセスの独占的需要

GPT-5、Gemini 2、Llama 4クラスの巨大モデルには数十万〜数百万個のAI GPUが必要です。これらのGPUはすべて3nm/2nmプロセスで製造されますが、量産できるのは世界でTSMCだけ。AIモデルが大きくなるほど、TSMCの先端ラインに注文が集中します。2026年1Qの実績では、≤7nmノードが全ウェーハ売上の74%を占めています。

▼

② HBM積層枚数の増加 → CoWoSパッケージングの工数増大

HBMは8層（HBM3）→ 12層（HBM3E）→ 16層（HBM4）と世代ごとに積層枚数が増えています。積層が増えるとパッケージサイズが大きくなり、CoWoSの加工面積とボンディング工数が増加します。TSMCのCoWoS売上は2026年に全売上の約15%に達する見通しです（出典）。

▼

③ CoWoS容量の拡大 → 設備投資の「量」が利益を押し上げ

TSMCは2024年末の月産約35,000ウェーハから、2026年末には月産100,000〜130,000ウェーハへCoWoS容量を3倍以上に拡張中です（出典）。南科（NanKe）AP8新棟の増設やAP7のSoICラインをCoWoSに転換するなど、工場レベルで構造を変えて対応しています（TMTPost）。それでも2026年の世界需要は年間115.4万ウェーハと予測され、需給はタイトなままです。

▼

④ 2nmノードへの移行 → 参入障壁がさらに上昇

TSMCのN2（2nm）は2025年Q4に量産を開始し、2026年に本格立ち上げ中です（TSMC公式）。ナノシートトランジスタ（GAA）構造を採用し、性能とエネルギー効率がさらに向上。N2Pは2026年後半に量産予定。SamsungのGAA 2nmは歩留まり改善が遅れており、Intel 18Aも量産が限定的。2nm世代でもTSMCの独占的地位が続く構造です。ウェーハ単価は3nm比で30〜50%高いと見られ、売上高の押し上げ要因になります。

▼

⑤ 巨額設備投資 → 競合との格差を「不可逆的に」拡大

TSMCの2026年の設備投資計画は520〜560億ドル（約8.2〜8.8兆円）。前年比32%増です（Yahoo Finance）。このうち70〜80%が先端プロセスに充てられます。Samsung FoundryやIntel Foundryはこの規模の投資を継続できる体力がなく、設備投資の差がそのまま技術世代と生産能力の差として固定化されていきます。

GPU世代が進むほどTSMCの加工工程が増える構造

GPU世代	製造プロセス	HBM世代	CoWoS方式	TSMCの関与度
A100（2020）	7nm	HBM2e（4〜8層）	CoWoS-S	製造 + パッケージング
H100（2022）	4nm	HBM3（8層）	CoWoS-S	製造 + パッケージング
B200（2024）	4nm	HBM3E（8〜12層）	CoWoS-L	製造 + 大型パッケージング
Vera Rubin（2026予定）	3nm/2nm	HBM4（12〜16層）	CoWoS-L（拡大）	製造 + 大型パッケージ + 2nm独占
