「リソグラフィ」──半導体のニュースで毎日のように見かけるこの言葉、こんなふうに感じていませんか？
- 「光で回路を焼き付ける」と聞くけど、具体的に何をしているの？
- ASMLが世界を独占しているらしいけど、ニコンやキヤノンとの差はどこから？
- EUVや液浸という言葉が次々出てきて、頭の整理がつかない
- 投資判断・キャリア選択に活かしたいが、まず全体像が欲しい
- リソグラフィの定義と「半導体製造の心臓」と呼ばれる理由
- 3工程（塗布・露光・現像）の仕組みを図解で理解
- 「波長が短いほど細い線が引ける」という大原則
- ASML・ニコン・キヤノンの立ち位置と役割分担
- シリーズ全9本の学習ロードマップ
リソグラフィは、半導体製造のなかでもっとも投資額が大きく、もっとも技術的なボトルネックになりやすい工程です。1台400億円超の装置が登場するこの世界を、初心者でも迷わず理解できるよう、図解と比喩で整理していきます。
この記事は「リソグラフィ完全シリーズ」の第1回（ピラー記事）です。シリーズを順に読むことで、半導体製造の心臓部であるリソグラフィを体系的に理解できます。
| 回 | タイトル | 区分 |
|---|---|---|
| 第1回 | 📍 リソグラフィとは？「設計図を焼き付ける」工程（この記事） | 入口 |
| 第2回 | リソグラフィ光源の歴史｜i線→KrF→ArF→EUV | 時系列 |
| 第3回 | ArF液浸露光とは？ | 技術 |
| 第4回 | EUVとは？13.5nmの極端紫外線 | 技術 |
| 第5回 | High-NA EUVとは？2nm世代の主役 | 次世代 |
| 第6回 | マルチパターニングとは？ | 補完技術 |
| 第7回 | フォトマスク・レチクルとは？ | 材料 |
| 第8回 | レジストとは？光で変質する薬品 | 材料 |
| 第9回 | ASMLが世界を握る理由｜EUV独占の構造 | 業界構造 |

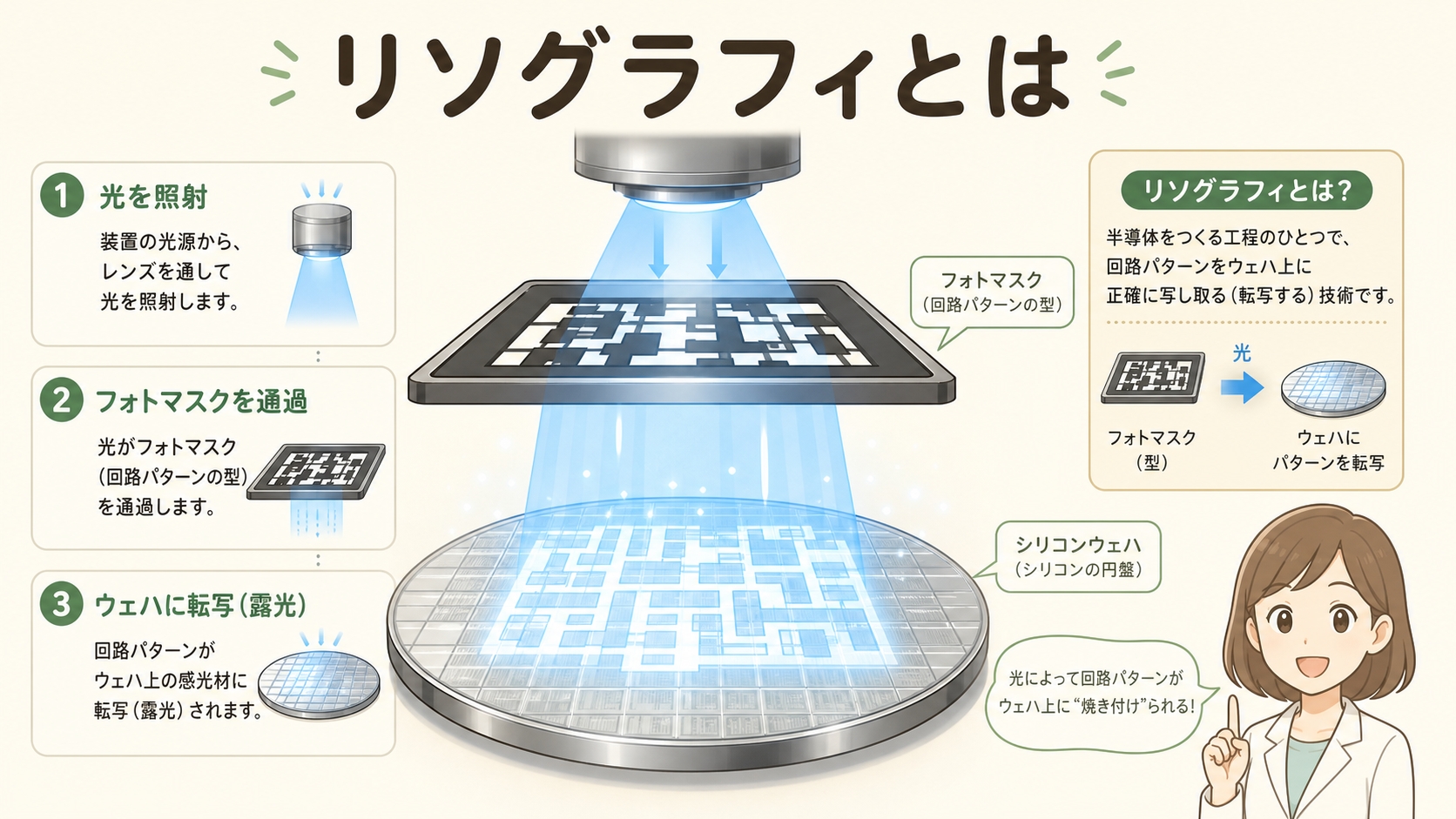

リソグラフィとは？──30秒で理解する全体像
リソグラフィとは、シリコンウェハの上に「光」を使って回路の設計図を焼き付ける工程です。フィルムカメラの「写真焼き付け」と原理は同じで、(1)感光剤（レジスト）を塗り、(2)光を当て、(3)現像する──の3ステップ。半導体製造のなかでもっとも繰り返し回数が多く（最先端チップで30〜80回以上）、もっとも装置が高価（EUV装置で1台200億円超、High-NAで400億円超）な工程です。光の波長が短いほど細い線が引けるため、半導体の進化はこの「波長を短くする戦い」とほぼ同義であり、EUV（13.5nm）の実用化に成功したASMLが世界を独占しています。
半導体は、ウェハの上に何十層もの回路を積み重ねて作られます。リソグラフィはその「1層ごとの設計図を焼き付ける役割」を担う、いわば毎フロアの設計図屋さんです。ビルを建てるとき、各階の図面がなければ何も建てられない──それと同じです。
この工程の役割──何を入れて、何を出すのか

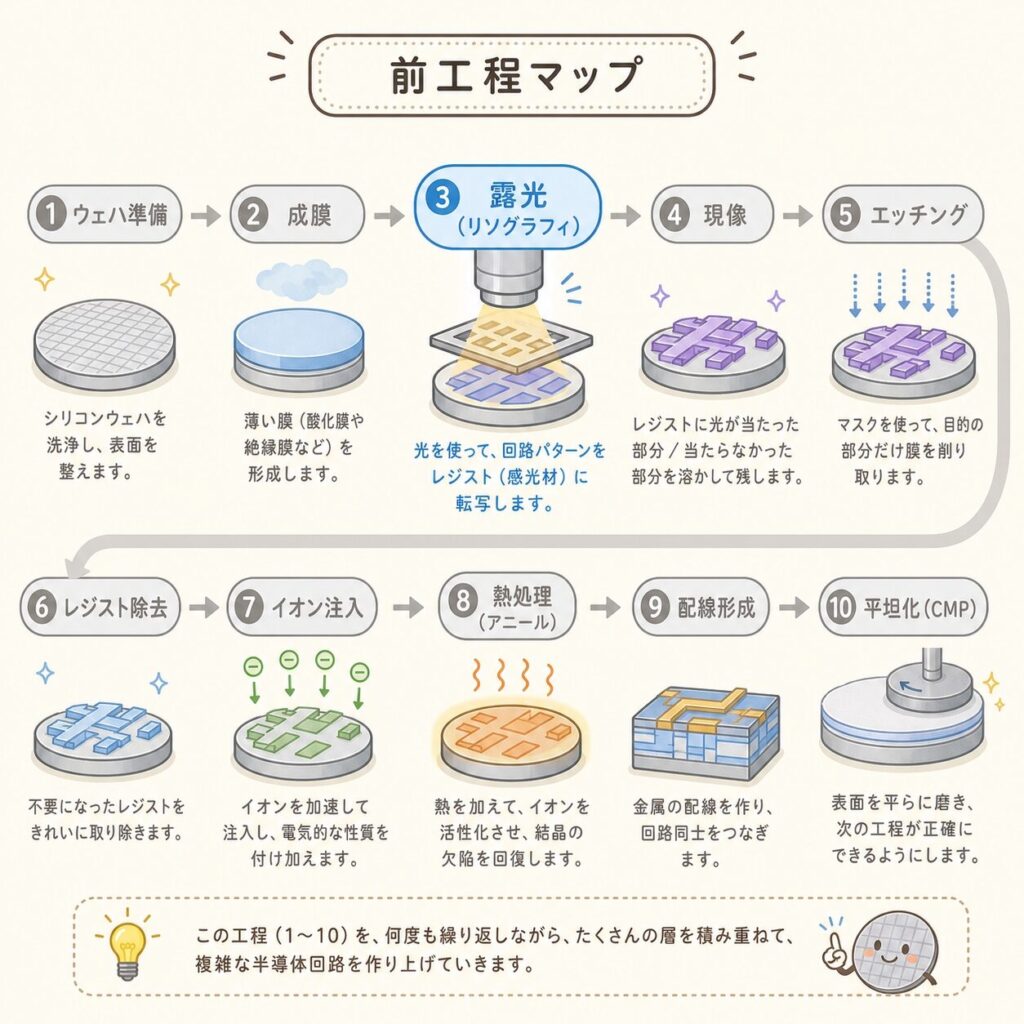

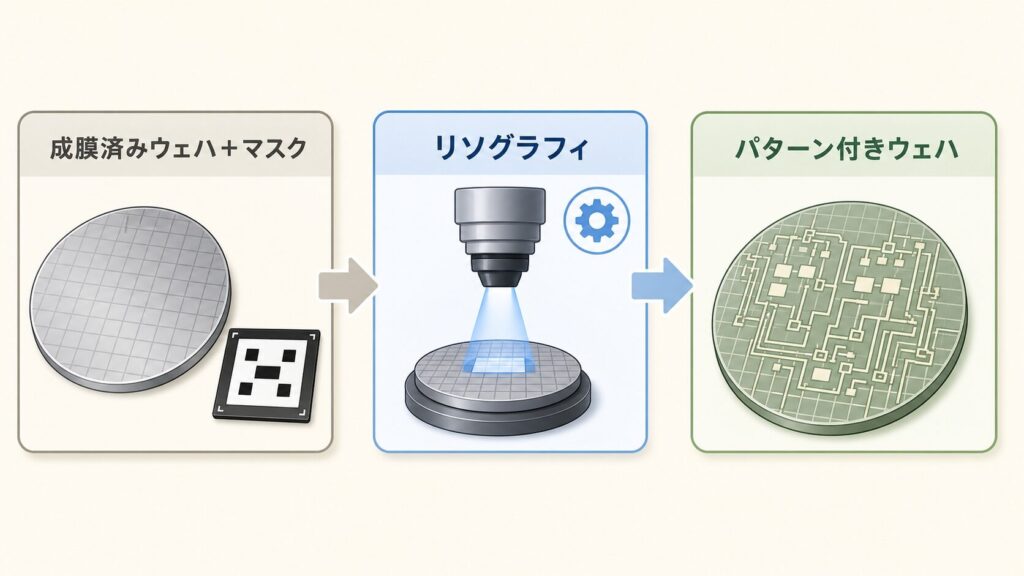

リソグラフィは単独で使われることはなく、必ず「成膜」工程と「エッチング」工程に挟まれて使われます。「成膜で薄い膜を作る → リソグラフィで膜の上に設計図を描く → エッチングで設計図通りに削る」という3工程セットを、最先端チップでは30〜80回以上繰り返して、立体的な回路を作り上げます。
ウェハを「真っ白なキャンバス」とすると、リソグラフィは「ステンシルシートを使って絵の具を塗る作業」です。ステンシルシート（フォトマスク）に光を通すと、ウェハの上だけに設計図のパターンが現れる。これを階層ごとに何十回も繰り返して、立体的な回路の絵を完成させていきます。

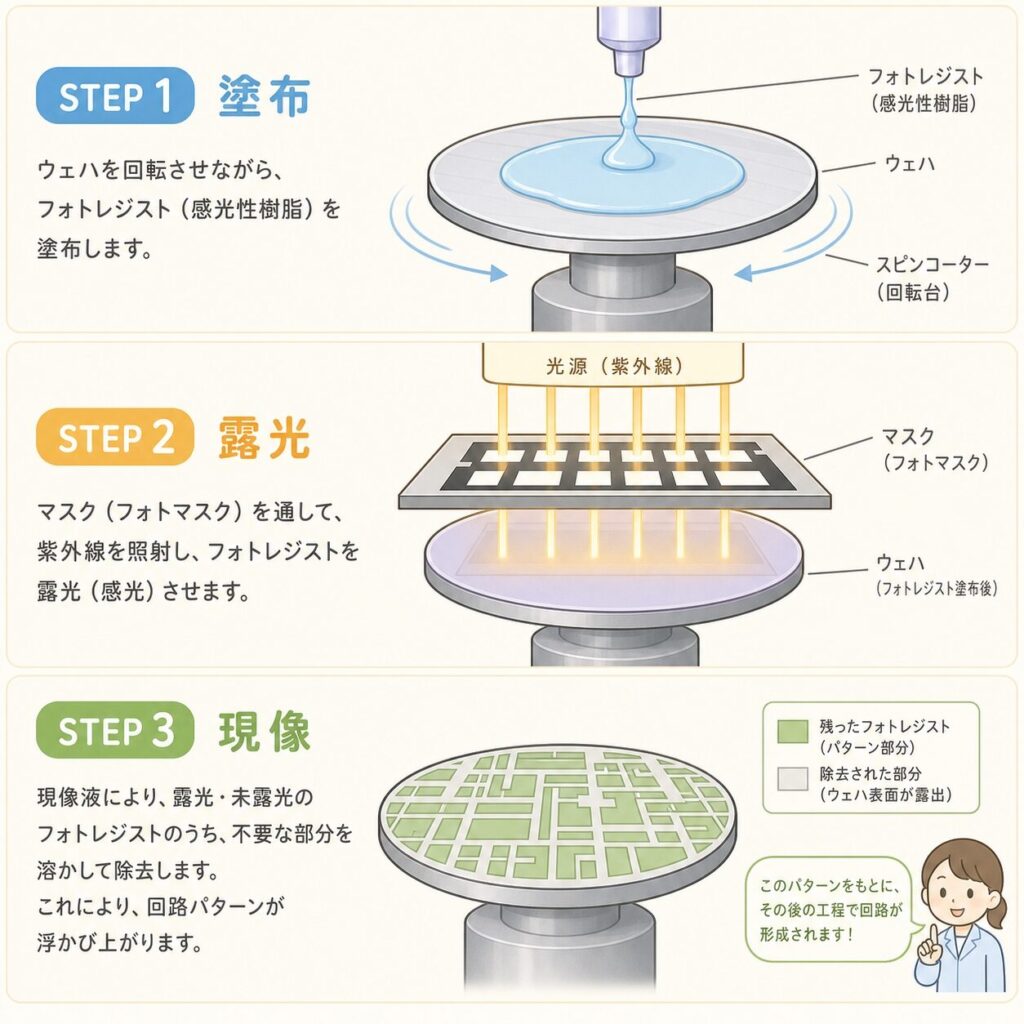

3つのステップで理解する仕組み（塗布 → 露光 → 現像）
リソグラフィは大きく3つのステップで構成されます。「光を当てて反応させる」というシンプルな原理ですが、1ステップずつ役割が明確に分かれているのがポイントです。
ウェハの表面にフォトレジスト（感光剤）を均一に塗ります。回転しながら液体を垂らす「スピンコーティング」という方法で、厚さ数十nmの極薄の膜を作ります。塗布後にベーク（加熱乾燥）して安定させます。

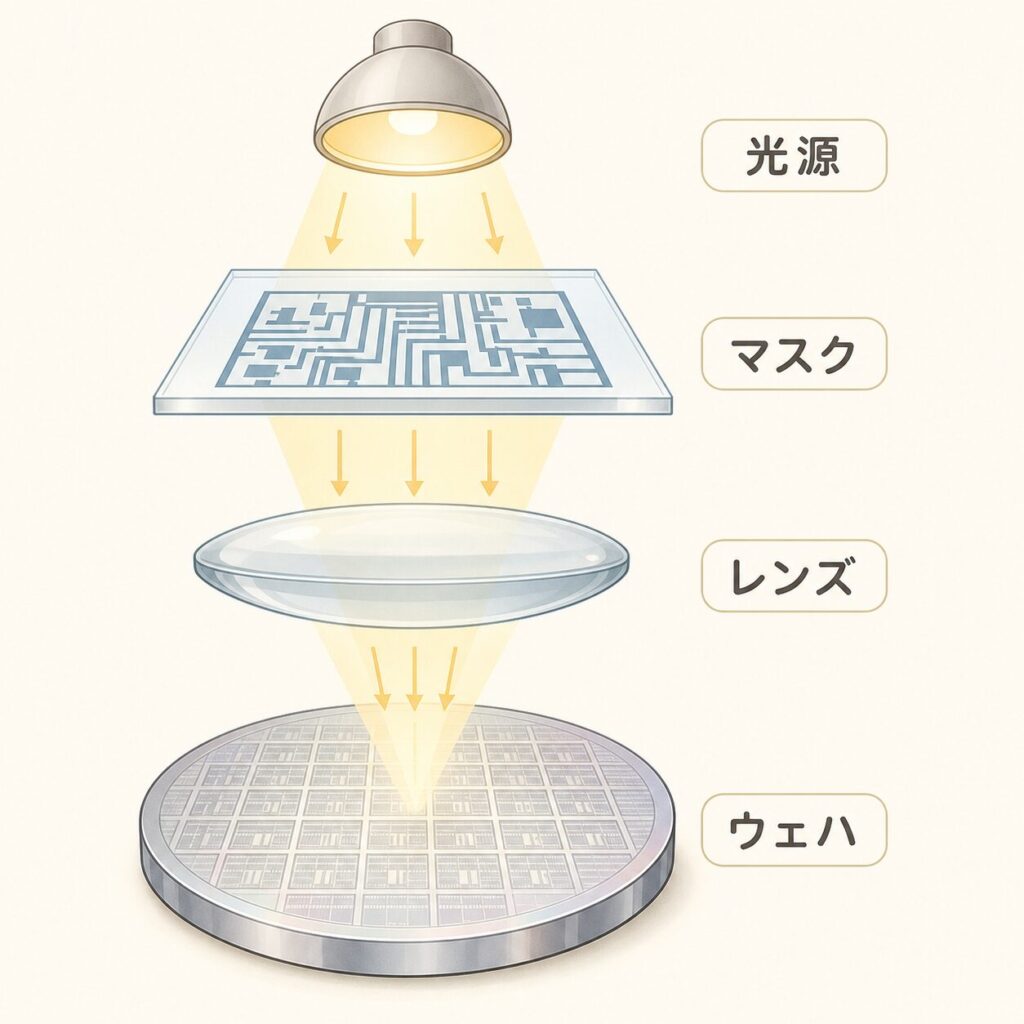

フォトマスク（設計図）を通してウェハに光を当てます。光源 → マスク → レンズ → ウェハ の順に進み、マスクの透過部分だけがレジストに焼き付けられます。これがリソグラフィの中核。装置の精度がここで決まり、ASMLのEUV装置1台200億円超もここに集約されます。
現像液を使って、光が当たった（または当たらなかった）レジストを溶かし落とします。これでウェハ上にマスクと同じ形のレジストパターンが出来上がります。次のエッチング工程で、このパターンを「型」として下地の膜が削られていきます。
光を当てると化学変化を起こし、現像液に対する溶けやすさが変わる感光性樹脂。ポジ型（光が当たった部分が溶ける）とネガ型（光が当たった部分が残る）がある。日本のJSR・東京応化・信越化学・富士フイルムが世界市場を寡占。詳しくはシリーズ第8回で解説。
なぜ「光の波長」がすべての出発点なのか
リソグラフィを理解するうえで、絶対に押さえておくべき大原則があります。それは──「光の波長が短いほど、細い線が引ける」ということです。
太い筆（長い波長）と細い筆（短い波長）を想像してください。太筆では絶対に書けない繊細な線が、細筆なら書けますよね。半導体のリソグラフィも同じです。波長が短い光ほど、細かいパターンを描ける──これが微細化の根本原理です。

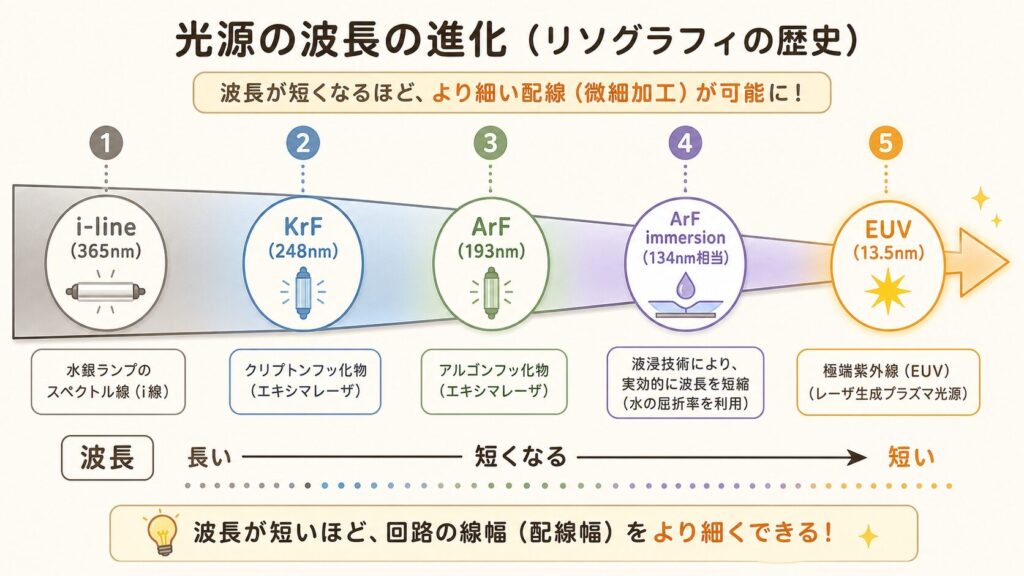

📏 光源の波長進化（時系列）
| 光源 | 波長 | 時代 | 対応プロセス |
|---|---|---|---|
| i線 | 365 nm | 1990年代前半 | 350nm世代 |
| KrF | 248 nm | 1990年代後半〜 | 250〜130nm世代 |
| ArF | 193 nm | 2000年代〜 | 90〜45nm世代 |
| ArF液浸 | 193 nm（実効134nm） | 2007年〜 | 45〜7nm世代 |

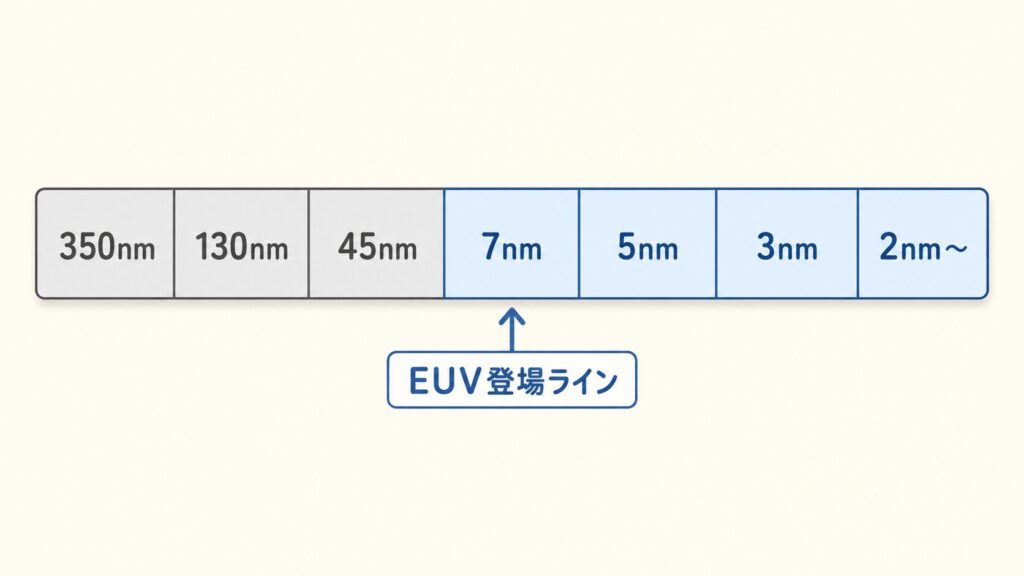

| EUV | 13.5 nm | 2019年〜 | 7nm以降 |
出典：各種半導体技術資料を基に作成。「実効134nm」はArF液浸での屈折率補正による実質的な波長。
i線（365nm）からEUV（13.5nm）へ、波長は約27分の1に短くなりました。これが半導体の微細化（350nm世代→2nm世代）を支えてきた「物理的な根拠」です。光源の歴史についてはシリーズ第2回で詳しく解説します。
リソグラフィが扱う「ありえない精度」を体感する
ここで一度、リソグラフィが扱う精度のスケール感を、人間の感覚に翻訳しておきましょう。数字だけ見てもピンとこないので、身近なものと比べてみます。

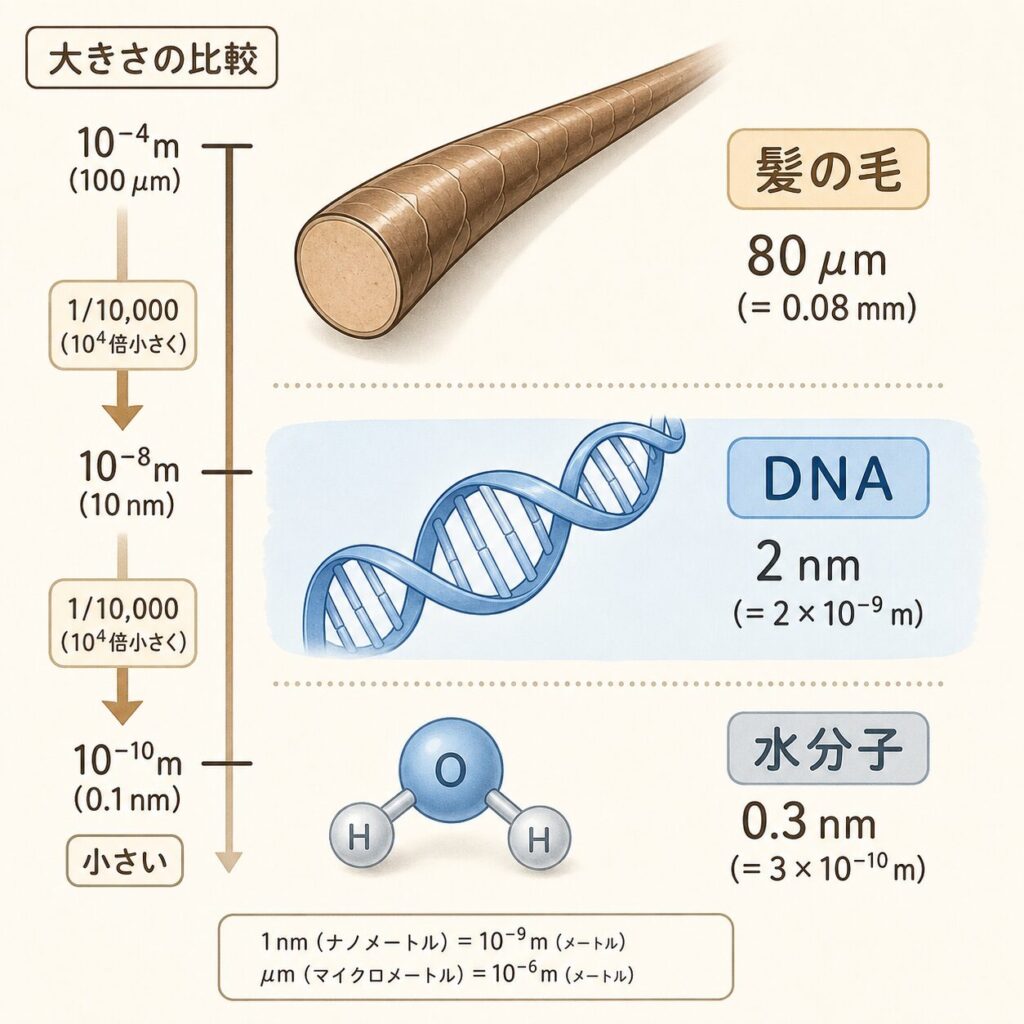

DNA二重らせんの直径（2nm）と同じスケール。
水分子（約0.3nm）の約7倍。
もしウェハ（直径300mm）を東京ドームの大きさ（約220m）まで拡大したら、リソグラフィで描く線の太さは「東京ドームの中に置かれた1本の髪の毛」程度のサイズ感です。それをウェハ全面にわたって、ナノメートル単位の正確さで何十回も重ね合わせる──これがリソグラフィの世界です。
こうした「ありえない精度」を実現するために、ASMLのEUV装置は真空中・無重力に近い極低振動環境・サブnm精度のレンズなどを組み合わせ、1台200億円を超える価格になっています。装置の物理的な複雑さを理解すれば、なぜEUV装置を量産できるのが世界でASML 1社しかないのかが見えてきます。
リソグラフィの関連企業マップ──装置・材料・ユーザー

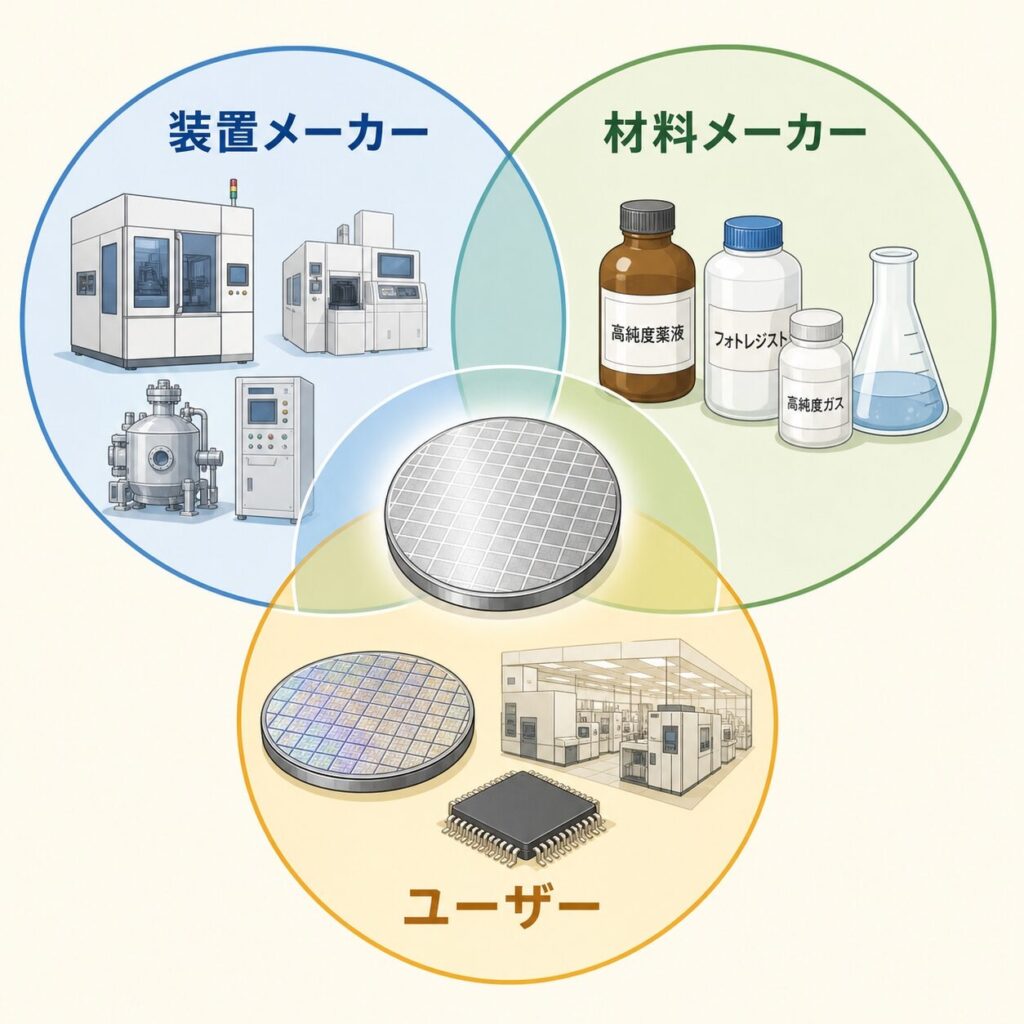

リソグラフィ工程には、大きく3種類のプレイヤーが関わっています。装置を作る企業、材料を作る企業、そしてその装置と材料を使って半導体を製造する企業（ユーザー）です。投資・キャリアの観点で整理しましょう。
露光装置メーカー
- ASML（ASML.AS）
EUV独占／装置市場全体でも約9割 - ニコン（7731）
ArF液浸・KrFで対抗 - キヤノン（7751）
i線・KrFで世界シェア上位／NIL投入
材料メーカー
- JSR（4185 ※非上場化進行中）
EUVレジスト世界トップ級 - 東京応化工業（4186）
レジスト世界大手 - 信越化学（4063）
レジスト・フォトマスクブランクス - 富士フイルム（4901）
レジスト・周辺材料 - HOYA（7741）
フォトマスクブランクス
使う側（ユーザー）
- TSMC（2330.TW）
最先端ロジック世界最大 - Samsung Foundry
韓国／メモリも自社で製造 - Intel（INTC）
High-NA EUVに先行投資 - SK hynix／Micron（MU）
DRAM・HBM／メモリ大手
JSR（4185）は政府系ファンドJIC（産業革新投資機構）によるTOBが進行中で、非上場化のプロセスにあります。投資判断を行う際は最新の状況をご確認ください。
興味深いのは、装置はオランダ・米国・日本に偏在している一方で、材料は日本企業が世界を席巻している点です。日本のレジスト世界シェアは約9割と推定されており、「装置はオランダ、材料は日本」という構図がリソグラフィの大きな特徴です（出典：経済産業省 半導体・デジタル産業戦略資料 等）。
どの世代でどの光源が使われているのか
リソグラフィの面白いところは、古い光源が「廃止」されるわけではないこと。i線・KrF・ArFも今も現役で、半導体の階層ごとに使い分けられています。
あなたにとっての意味──投資家・学生・技術者
リソグラフィは半導体製造装置市場の約25%を占める最大セグメント（出典：SEMI、TechInsights等の業界推計）。装置のASML、レジスト・マスクブランクスの日本勢、両方が長期の構造的恩恵を受けるテーマです。「装置か材料か」ではなく、装置はオランダ・材料は日本という分業構造を理解した上で、自分のポートフォリオがどちら側にウエイトしているか整理してみるのが第一歩です。
リソグラフィは光学・機械・材料・化学・制御のすべてが交差する分野です。光学系（レンズ・光源）はニコン・キヤノンの強み、レジスト化学はJSR・東京応化、超精密ステージは制御工学の塊──と、自分の専攻が活きる場所が必ずあります。「半導体＝電気電子」という思い込みを外すきっかけに、リソグラフィの世界を覗いてみてください。
リソグラフィの議論で「解像度・スループット・歩留まり」のトレードオフが必ず話題になります。EUVは解像度に勝るが装置コスト・スループットで不利、ArF液浸はマルチパターニングで複雑化──など、自分の担当外プロセスでも、この3軸の相反関係を頭に入れておくと、AIや先端パッケージのニュースを読むときの解像度が一段上がります。
よくある誤解の整理

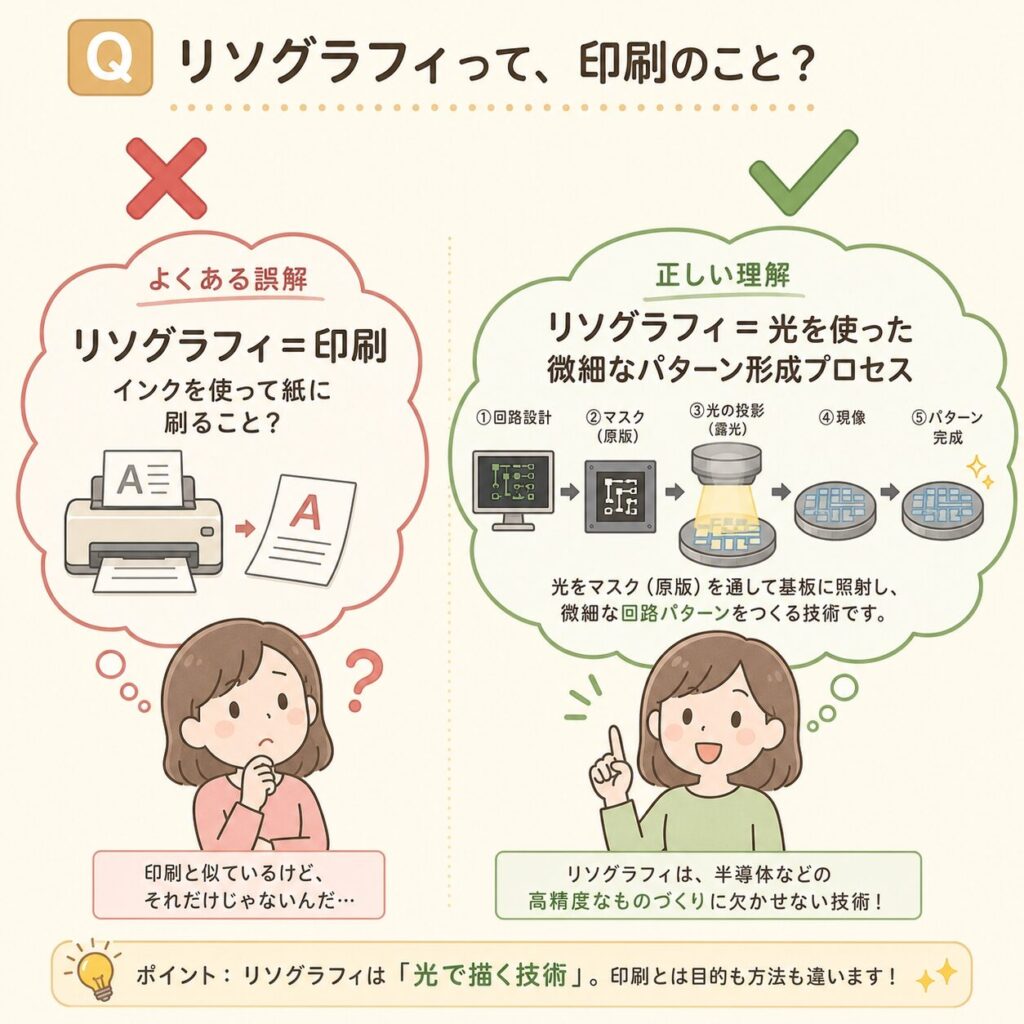

EUVはリソグラフィの最先端の一形態にすぎません。i線・KrF・ArF・ArF液浸も今も現役で、半導体1チップを作るのに複数の光源を使い分けます。「EUV＝リソグラフィ」ではないので注意。
ASMLは露光装置の「組み立て・統合」を担いますが、レンズはZeiss、光源はCymer（ASML子会社）/ギガフォトンなどが供給。多くの部品を外部調達するモジュール型ビジネスモデルこそがASML躍進の鍵でした。詳細はシリーズ第9回で解説します。
EUVからは事実上撤退しましたが、ArF液浸・KrF・i線では今も現役。日経クロステックによると、キヤノンの2024年12月期の露光装置販売台数は233台で、後工程・成熟ノード向けで好調です。「最先端＝EUV」だけが市場ではないのです。
最先端ロジックチップ（5nm以下）では、リソグラフィを80回以上繰り返します。1層の設計図を焼き付けたら次の層、というのを30〜80回以上重ねて立体的な回路を作るためです。EUVが1台200億円超しても元が取れる理由は、それだけ多くのウェハを処理するからです。

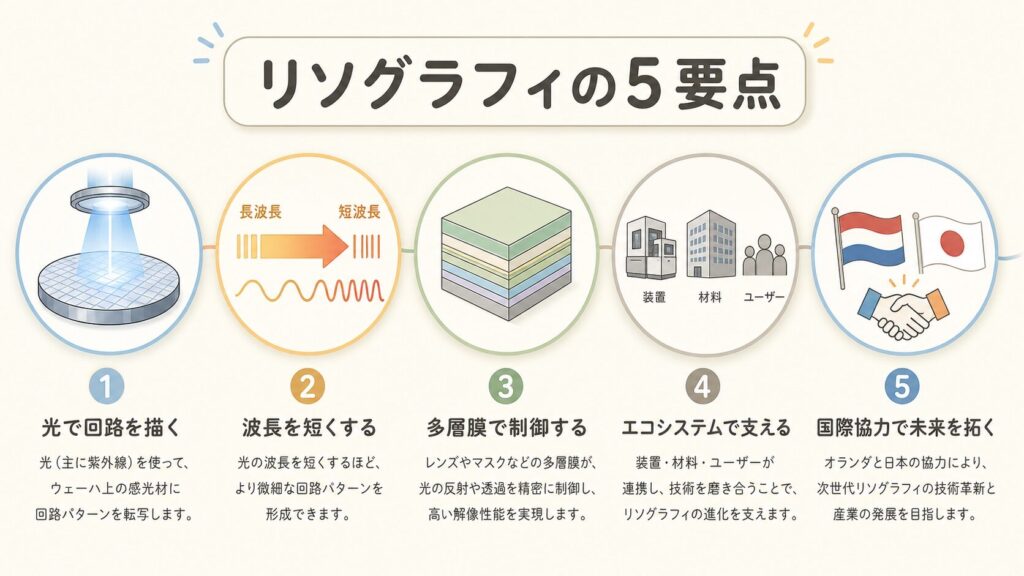

まとめ：リソグラフィの全体像
① リソグラフィとは：ウェハに光で回路パターンを焼き付ける工程。塗布→露光→現像の3ステップ。
② 大原則：光の波長が短いほど細い線が引ける。i線（365nm）→KrF→ArF→ArF液浸→EUV（13.5nm）と進化。
③ 繰り返し回数：最先端チップで30〜80回以上のリソグラフィを重ねる。装置コストの正当化要因。
④ 関連企業：装置はASML（独占）・ニコン・キヤノン。材料はJSR・東京応化・信越化学・富士フイルム・HOYAなど日本勢。ユーザーはTSMC・Samsung・Intelなど。
⑤ 構造特徴：装置はオランダ・米国・日本に偏在、材料は日本が世界シェアを握る分業構造。
❓ よくある質問（FAQ）
次に読むべき記事
この記事で「波長が短いほど細い線が引ける」という大原則を押さえました。次は時系列で「実際にどのように波長を短くしてきたか」を辿りましょう。50年に及ぶ光源進化の歴史を一気に整理します。
シリーズ全体の目次を再掲します。興味のあるトピックから自由に読み進めてください。
| 回 | タイトル | 区分 |
|---|---|---|
| 第1回 | 📍 リソグラフィとは？「設計図を焼き付ける」工程（この記事） | 入口 |
| 第2回 | リソグラフィ光源の歴史｜i線→KrF→ArF→EUV | 時系列 |
| 第3回 | ArF液浸露光とは？ | 技術 |
| 第4回 | EUVとは？13.5nmの極端紫外線 | 技術 |
| 第5回 | High-NA EUVとは？2nm世代の主役 | 次世代 |
| 第6回 | マルチパターニングとは？ | 補完技術 |
| 第7回 | フォトマスク・レチクルとは？ | 材料 |
| 第8回 | レジストとは？光で変質する薬品 | 材料 |
| 第9回 | ASMLが世界を握る理由｜EUV独占の構造 | 業界構造 |
