「NVIDIAが800Vの直流給電に移行する」というニュースを見て、正直ピンと来なかったという方は多いのではないでしょうか。

電圧が上がると何がうれしいのか。そもそもなぜ直流なのか。今の54Vの何が問題なのか。日本語で構造まで説明している記事は、まだほとんどありません。

こんなモヤモヤはありませんか？
  • 「800VDC」「HVDC」「SST」という言葉が急に増えて、ついていけない
  • Vertiv・Delta・ロームなどの関連銘柄が話題だが、どこで儲かる話なのかわからない
  • 電験で「直流は遮断が難しい」と習ったが、それがAIとどうつながるのか知りたい
この記事でわかること
1MWラック時代に54Vでは物理的に成り立たない理由を数字で確かめ、変換段数の比較、SiCが必要な理由、800Vならではの危険と対策、日本企業の立ち位置を1本で整理します。
あなたが今いる場所：AIインフラ ＞ 電力・系統・設備 ＞ 構内配電・ラック電源 ＞ 800VDC給電
▼ 電気の流れ（発電所 → GPU）
発電→ 送電→ 変電所→ DC受変電→ UPS・整流→ 構内配電・ラック ←ココ→ GPU電源
▼ この記事が扱う課題
容量（足りるか） 品質（止まらないか） 効率（ムダがないか） 脱炭素（何の電気か） 立地（どこに建てるか）

先に結論：800VDCは「電流を減らすため」の選択

NVIDIAは2025年5月、1MW級のラックに備えて800VDC給電へ移行する方針を公表しました。2027年のKyberラック（Rubin Ultra世代）で本格展開する計画です。理由は単純で、今の54Vのままでは電流が大きくなりすぎて、銅もスペースも足りなくなるからです。電圧を約15倍にすれば、電流は約15分の1になります。同時に交流と直流の変換回数も減り、NVIDIAはエンドツーエンドの効率が最大5%改善すると説明しています。

約18,500A
1MWを54Vで流すときの電流
家庭の契約（30A）の約600軒分
1,250A
同じ1MWを800Vで流すと
電流は約15分の1
最大200kg
54Vの1MWラックに要る銅バスバー
大人約3人分の重さの銅
最大5%
エンドツーエンド効率の改善
1GW施設なら最大約50MW分
このブロックの参照データ
・電流値（1MW÷54V、1MW÷800V）、家庭30A換算、1GW×5%＝50MWの換算：筆者計算

なぜ54Vでは足りなくなったのか｜「電流の壁」を数字で見る

電気の基本式は 電力P ＝ 電圧V × 電流Iです。電力を同じにしたまま電圧を低くすると、そのぶん電流が増えます。

さらに困るのは、電線で失われる熱が電流の2乗に比例することです（ジュール損失 ＝ I²R）。電流が2倍になると、熱は4倍になります。

ジュール損失の計算（Q＝I²Rt）や、送電線が高い電圧で電気を送るのも同じ理由であることは、同じ筆者が運営する電気と品質管理のブログ shirasusolo.net のジュール熱とはと送電線の電圧降下と電力損失で詳しく解説しています。

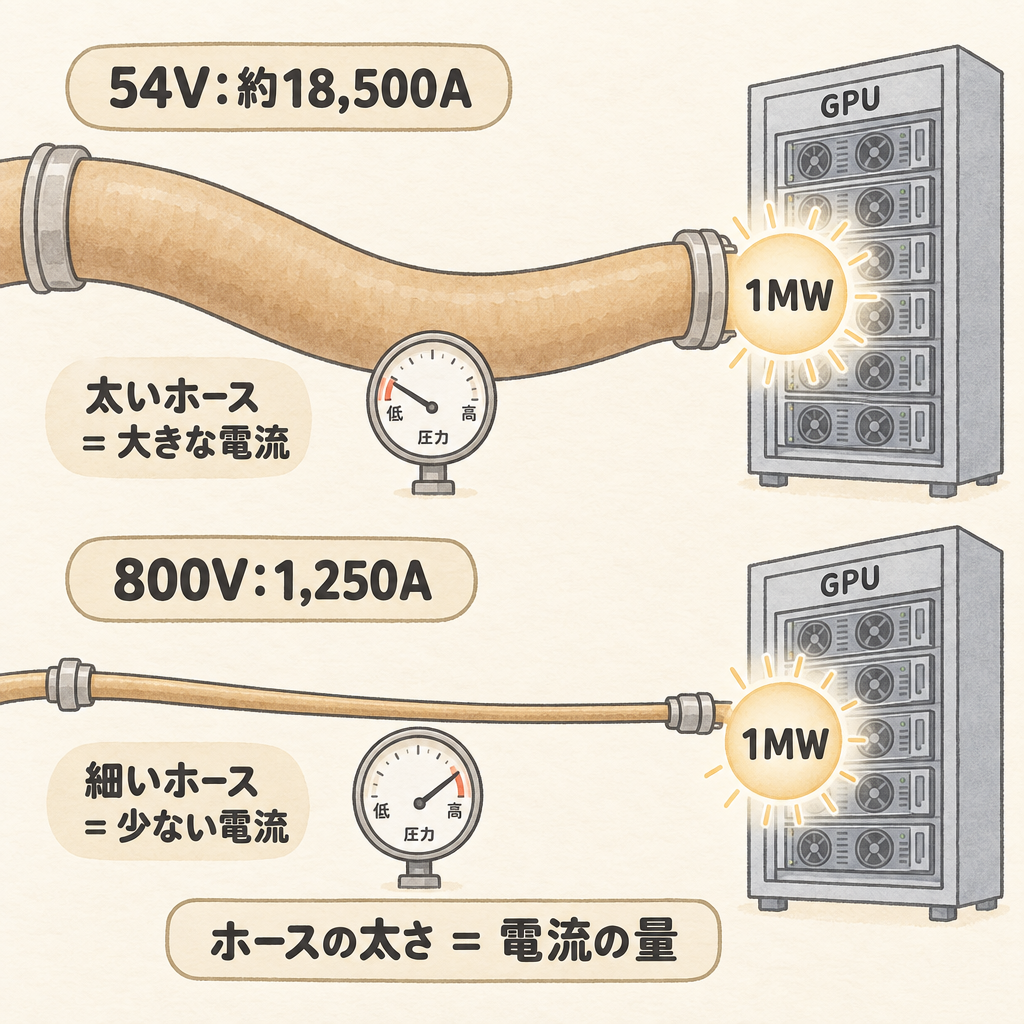

たとえ話：水道で考えると
同じ量の水を届けたいとき、水圧（電圧）を上げれば細いホースで済みます。水圧が低いままだと、消防ホースのように太い管（銅バスバー）を何本も並べることになります。54Vのままでは、ラックの中が「太い管だらけ」になってしまうのです。
1MWを送るとき 54VDC（現行） 800VDC（次世代）
電流約18,519A1,250A
同じ導体でのジュール損失基準（1）約220分の1
ラックの銅バスバー最大200kg2線で受電
電源シェルフの占有最大64U（計算機の置き場がなくなる）電源をラックの外（サイドカー）へ
用語ミニ解説
バスバー：電線の代わりに使う、太い板状の銅の導体です。ラックの背面を縦に走り、各サーバートレイへ電気を配ります。
U（ユニット）：ラックの高さの単位で、1U＝約4.45cmです。64Uは、一般的なラックの高さを丸ごと超える量です。
電源シェルフ：交流を54Vの直流に変えるPSU（電源ユニット）を束ねた棚です。GB200/GB300 NVL72では最大8台載っています。

今のGB200 NVL72のようなラックでも、すでに電源シェルフが何台も並んでいます。ラックが1MWになると、54Vのままでは電源と銅だけでラックが埋まってしまう、というのがNVIDIAの説明です。ラックの高密度化の背景は GPUラックとは？「高密度化」でデータセンターが変わる理由で解説しています。

このブロックの参照データ
・NVIDIA Technical Blog（2025年5月）電源シェルフ最大8台・64U・銅200kg
・電流値と損失比（(800/54)²≒219）：筆者計算（導体の抵抗が同じという前提）

電気の通り道を比べる｜「交流で配ってラックで直流に」から「最初に直流にして配る」へ

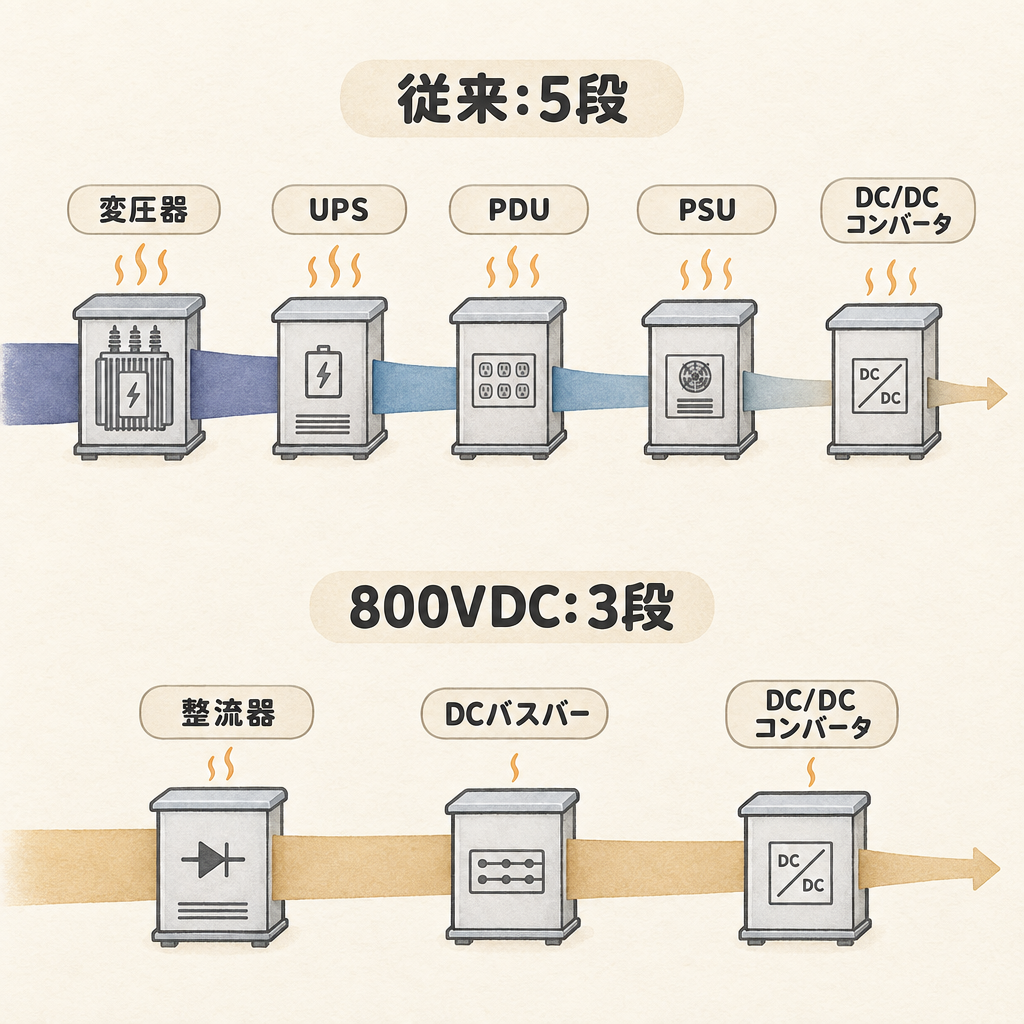

今のデータセンターでは、交流のまま建物の中を配り、ラックの中で直流に変えるのが基本です。800VDCはこの順番を逆にし、電気室でまとめて直流にしてから配ります。

従来：AC配電 → ラック内PSU
① 中圧交流（例：13.8kV / 35kV）
↓ 変圧器
② 低圧交流 415/480VAC
↓ AC UPS（交流→直流→交流）
③ PDU・バスウェイで各ラックへ
↓ ラック内PSU（交流→直流）
④ 54VDCバスバー
↓ DC/DC
⑤ 12V → GPUコア電圧
交流↔直流の変換がラックごとに分散
次世代：800VDC直流バス
① 中圧交流（例：13.8kV）
↓ 大型整流器（将来はSST）で一気に
② 800VDC（建物全体の直流幹線）
↓ 直流バスウェイ・2線でラックへ
③ ラック内DC/DC（64:1のLLC）
↓
④ 12V → GPUコア電圧
交流→直流の変換は入口で1回

交流を直流に変える整流、電圧を変える変圧、直流を交流に戻すインバータの関係は、同じ筆者が運営する電気と品質管理のブログ shirasusolo.net の電気を使える形に変換する技術の全体像で詳しく解説しています。

用語ミニ解説
PSU：Power Supply Unit。交流を直流に変える電源ユニットで、ファンが付いた消耗品でもあります。
SST（固体変圧器）：鉄心とコイルの代わりにパワー半導体で電圧を変える、次世代の変圧器です。中圧交流から直接800VDCを作ることを狙っています。
LLCコンバータ：損失の少ない共振型のDC/DC変換回路です。NVIDIAはKyberで、800V→12Vを1段で変換する64:1の方式を示しています。

NVIDIAは2025年10月のブログで、従来方式はエンドツーエンドの効率が90%を下回ることがあると指摘しています。変換のたびに少しずつ電気が熱に変わり、それが積み重なるからです。

このブロックの参照データ
・NVIDIA Technical Blog「Building the 800 VDC Ecosystem for Efficient, Scalable AI Factories」（2025年10月）従来経路（35kVAC→415VAC→AC UPS→PDU→PSU→54VDC）・90%未満・64:1 LLC
・NVIDIA Technical Blog（2025年5月）13.8kVAC→800VDC、2線での給電

変換ロスは「掛け算」で効いてくる｜筆者の試算モデル

各段の効率が97〜99%と高くても、段数が多いと掛け算で目減りします。わかりやすくするため、代表的な値を仮に置いて計算してみます。

従来の段 仮定の効率 800VDCの段 仮定の効率
変圧器99.0%変圧器99.0%
AC UPS（二重変換）96.5%集中整流器（AC→800VDC）98.0%
PDU・配線99.0%直流バスウェイ99.5%
PSU（AC→54V）97.5%DC/DC（800V→12V）98.0%
DC/DC（54V→12V）97.0%（不要）―
累積（12Vまで）約89.4%累積（12Vまで）約94.6%
この表は構造を理解するためのモデルで、実測値ではありません。実際の効率は、機器・負荷率・UPSの運転モード（エコモードなど）で大きく変わります。それでも差が約5ポイントになり、NVIDIAの「最大5%」やDeltaの「変換効率最大98%」と矛盾しない大きさだとわかります。12V→GPUコアの最終段（VRM）は両方の方式に共通なので、表から外しています。
このブロックの参照データ
・各段の効率：筆者の仮定値（電気主任技術者としての一般的な水準感に基づくモデル）
・Delta Electronics プレスリリース（2026年9月17日）800VDC変換効率 最大98%、基板レベルDC/DC ピーク98.5%

電圧の階段がどう変わるか｜ラックから電源が「追い出される」

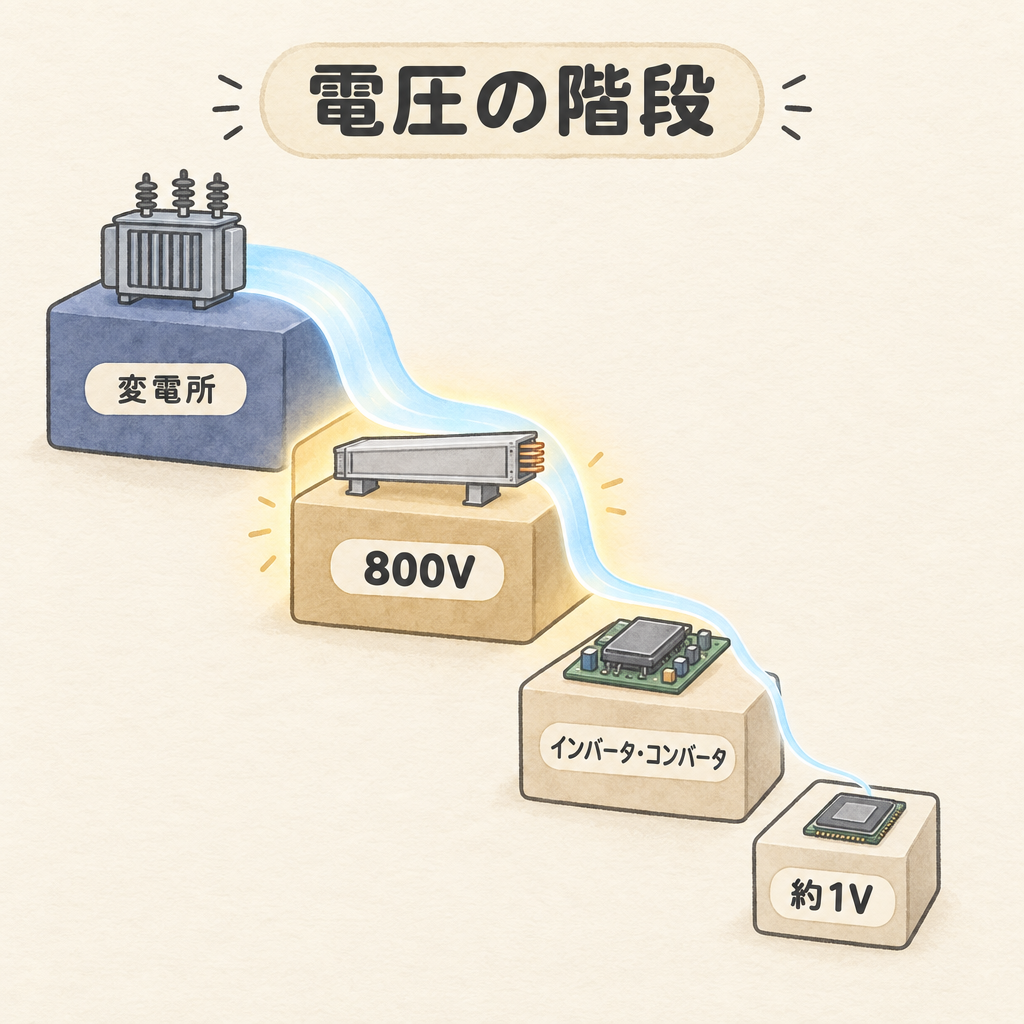

800VDC時代の電圧の階段（代表例）
13.8kV〜35kV AC｜中圧受電（電気室へ）
800V DC｜建物全体の直流幹線（←新しい段）
12V DC｜GPUのすぐ横で1段で降圧（64:1）
約1V｜VRM → GPUコア
※電圧値は代表例です。移行期には「800V→54V→12V」のように54Vを残す構成も示されています。
ラック内のスペースが空く
交流→直流の変換がラックの外に出るので、空いた場所に計算機を詰め込めます。64:1の変換は、従来の多段方式より面積が26%小さいとされています。
保守が減る
ファン付きのPSUが減ります。NVIDIAは保守コストが最大70%減ると見込んでいます。
蓄電を直流につなぎやすい
GPUが同時に動くことで起きる、ミリ秒単位の電力の揺れを吸収するコンデンサやBESSを、直流幹線に直接つなげます。

電力の揺れや瞬低への備えは 瞬低とは？0.07秒でAI学習が止まる理由とUPSの役割と合わせて読むと、つながりが見えてきます。

このブロックの参照データ
・NVIDIA Technical Blog（2025年10月）64:1 LLC・面積26%減・多時間軸の蓄電
・NVIDIA Technical Blog（2025年5月）保守コスト最大70%減・800V→54V/12Vの構成

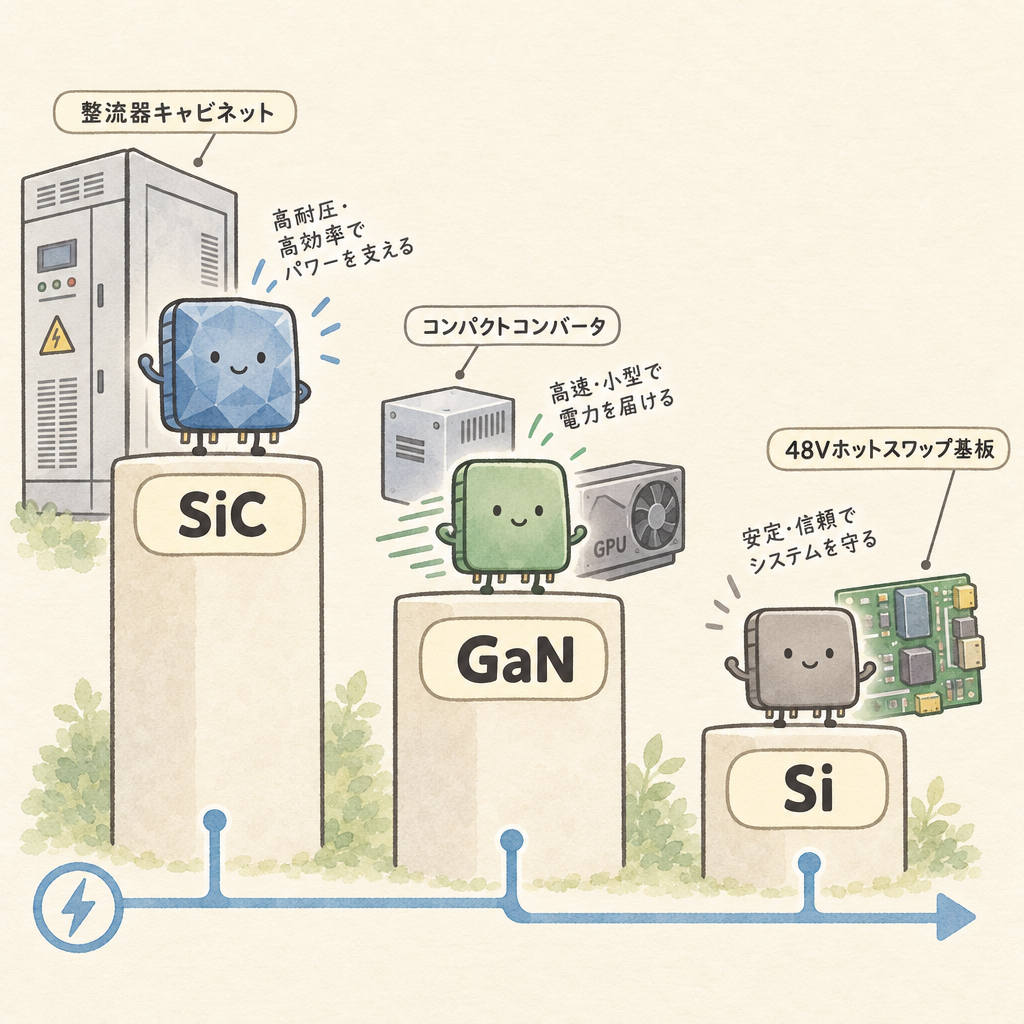

800Vを扱うにはSiCが要る｜パワー半導体の出番

800Vの直流を作ったり降ろしたりするのは、パワー半導体という「電気のスイッチ」です。800Vの回路では余裕を見て1200V耐圧の素子を使うのが一般的です。この電圧帯で力を発揮するのがSiC（炭化ケイ素）です。

Si（シリコン）
安くて実績があります。48V系のホットスワップ用MOSFETなど、低い電圧側で使われ続けます。高耐圧になると損失が増えやすいのが弱点です。
SiC（炭化ケイ素）
高電圧・大電流の主役です。中圧から800VDCを作る整流器や、DC/DCの1次側を担います。ロームは1200V SiCモジュールをこの用途向けに打ち出しています。
GaN（窒化ガリウム）
100〜650V帯での超高速スイッチングが得意です。GPUの近くの小型DC/DCで活躍します。ルネサスは、GaNを積み重ねて800Vまで対応する構成を示しています。
用語ミニ解説
耐圧：素子が壊れずに耐えられる電圧です。ワイドバンドギャップ：SiCやGaNは電子を動かすのに必要なエネルギーの幅が大きく、同じ耐圧なら素子を薄く・小さくでき、損失も少なくなります。

つまり800VDCは、EVの800V化で育ったSiC・GaNの産業基盤をデータセンターに持ち込む動きでもあります。NVIDIA自身も、EV充電の産業基盤が導入を後押ししていると書いています。素材の違いは SiC・GaN・Siの違い｜パワー半導体時代の基板戦争で詳しく解説しています。

このブロックの参照データ
・ルネサス ニュースリリース（2025年10月）GaNのスタック構成で最大800V
・NVIDIA Technical Blog（2025年5月）EV充電の産業基盤への言及

800Vならではの難しさ｜「直流は切りにくい」と「絶縁距離」

電圧を上げれば電流は減ります。その代わりに安全面の課題が出てきます。大きく分けると2つです。

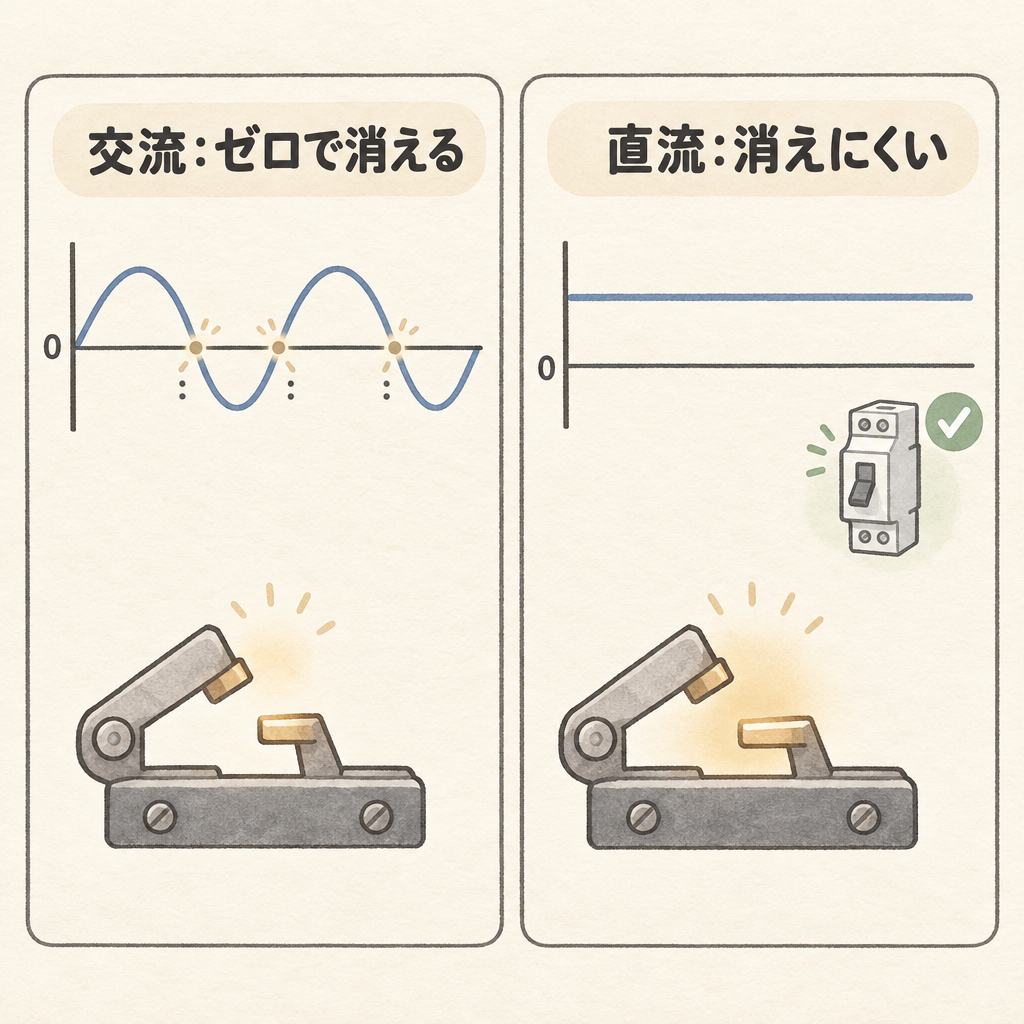

〰️ 交流（AC）
電流が1秒間に100〜120回ゼロを通過します。遮断器が接点を開いて火花（アーク）が出ても、ゼロの瞬間に消えやすい性質があります。
直流（DC）
電流がゼロにならないので、アークが続きやすくなります。遮断器を大きくするか、半導体で電流を強制的に止める工夫が必要です。

課題1：遮断（事故の電流をどう止めるか）

Vertivによると、現時点でのこの電圧帯の保護はヒューズと断路器の組み合わせが中心で、何度でも使える直流遮断器はまだ発展途上です。本命と見られているのが、パワー半導体で瞬時に電流を切る半導体遮断器（SSCB）です。ABBは、IEC認証を受けた半導体遮断器「SACE Infinitus」を直流配電向けに打ち出しています。

課題2：絶縁距離と作業安全

電圧が上がると、導体どうしの空間距離（クリアランス）と沿面距離（沿面の長さ）を大きく取る必要があります（考え方はIEC 60664-1など）。コネクタやバスウェイの設計、作業者の教育や規格づくりも必要になるため、NVIDIAも安全・規格・人材育成を課題に挙げています。

このブロックの参照データ
・NVIDIA Technical Blog（2025年5月）安全・規格・人材育成の課題
・国内での適用の見立て：筆者見解（電気主任技術者）

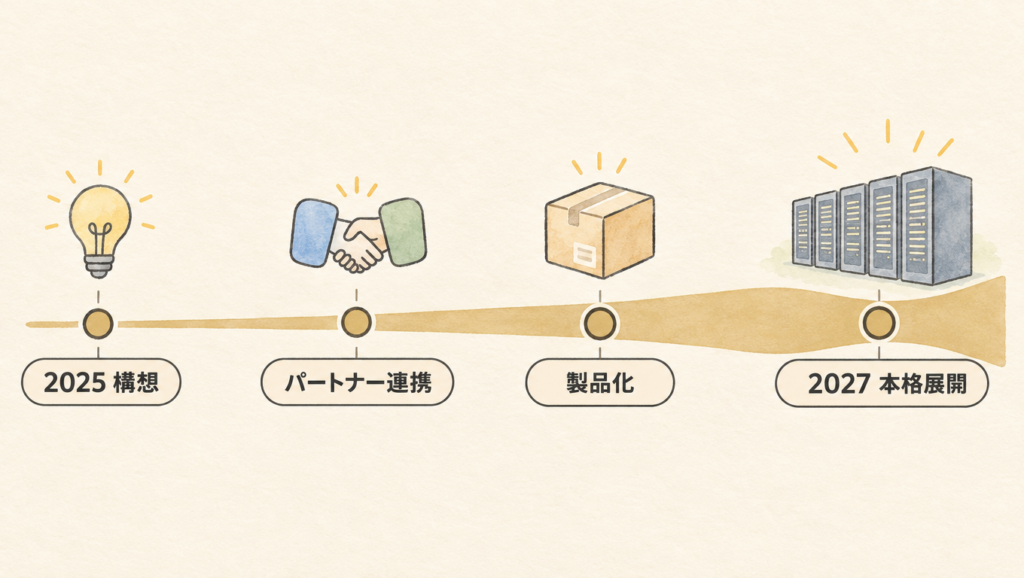

海外はもう「製品」の段階｜800VDCをめぐる時系列

2025年5月｜NVIDIA
COMPUTEX 2025に合わせて800VDC構想を公表しました。2027年のKyberで本格展開する計画です。
→ 意味：GPUの会社が「建物の電気設計」まで踏み込んだ
2025年6月｜ローム
SiC・GaNで800VDCを支える主要なシリコンプロバイダーの一社であると表明しました。
→ 意味：日本のパワー半導体が最初のパートナーに入った
2025年8月｜Vertiv
集中整流器、直流バスウェイ、ラックDC/DC、直流対応のバックアップまでをそろえた800VDC製品群を、2026年後半に投入すると発表しました。
2025年10月｜NVIDIA（OCP Global Summit）
技術白書を公開し、パートナーを拡大しました。電源システム側には三菱電機・日立エナジー、ABB、Eaton、GE Vernova、Siemensなどが並んでいます。
2026年9月17日｜Delta
1台で最大800kWを供給するインロー電源ラックと、800V→50V/12VのDC/DC（ピーク効率98.5%）などを、NVIDIA DSX向けに発表しました。
2026年9月24日｜三菱電機
米国子会社が、系統からチップまでを対象にしたリファレンスデザインを公開しました。建屋内では415/480VACに加えて800VDC配電にも対応します。

移行は一気には進みません。Vertivも従来の交流系統と併存させる方針を示しています。当面は「新設の超高密度エリアから直流化」という段階的な移行と考えるのが自然です。GB200世代のラックが設備に与えた影響は NVIDIAのBlackwellと液冷｜GB200 NVL72の冷却要件と設備インパクトで整理しています。

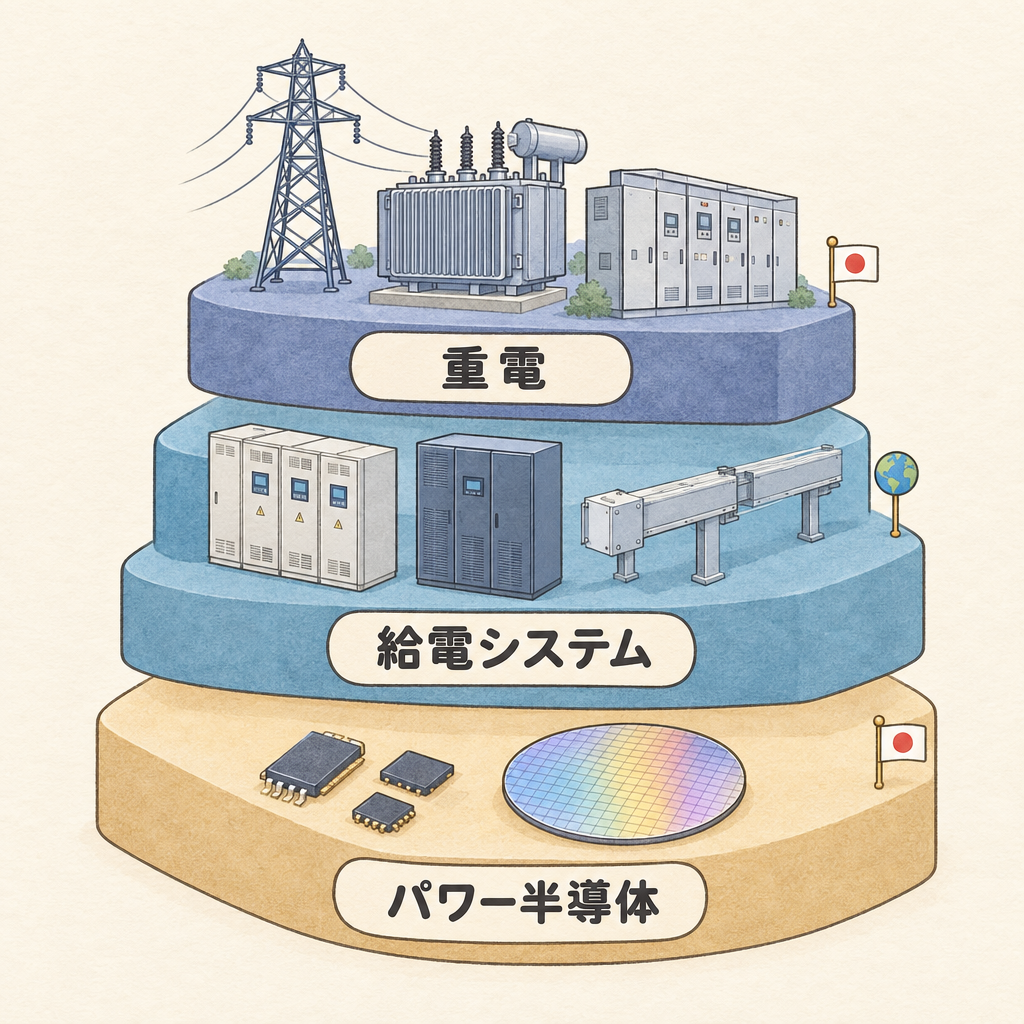

日本企業はどこにいるか｜3層で整理

海外勢が「システム」を売り始める一方で、日本企業は「素子」と「重電」の両端に強みがあります。

上流：受電・重電・系統

  • 三菱電機（6503）：NVIDIAのパートナー。2026年9月に800VDC対応のリファレンスデザインを公開
  • 日立製作所（6501）：子会社の日立エナジーがNVIDIAの800VDCパートナー
  • 三菱重工業（7011）：大型冷却と800VDC電源インフラの知見を打ち出す

中流：UPS・直流給電システム

  • 富士電機（6504）：自社製パワー半導体を載せた大容量UPS（変換効率97%）。800VDC製品の公式発表は筆者の確認範囲ではまだない（2026年9月時点）
  • NTTファシリティーズ（非上場・NTT〈9432〉グループ）：380V級HVDC給電システムで国内の実績
  • 山洋電気（6516）：UPS・ファン

下流：パワー半導体・素子

  • ローム（6963）：NVIDIAのシリコンプロバイダー。1200V SiCモジュール・GaN
  • ルネサス エレクトロニクス（6723）：NVIDIAのシリコンプロバイダー。GaN電源
  • 参考（海外）：Infineon（IFX.DE）、onsemi（ON）、STMicro（STM）
海外の主要プレイヤー：NVIDIA（NVDA）が設計を主導し、システムはVertiv（VRT）、Delta Electronics（2308.TW）、Eaton（ETN）、Schneider Electric（SU.PA）、ABB（ABBN.SW）が担います。システムを丸ごと納める力では海外勢が先行していて、日本企業は重電と素子で入り込んでいる構図です。
このブロックの参照データ
・NVIDIA（2025年10月）パートナー一覧（ROHM、Renesas、Mitsubishi Electric、Hitachi Energyほか）

あなたにとっての意味｜読者別に整理

投資家の方へ
800VDCでは、価値がラックの中のPSUから電気室の整流器・直流配電・保護機器へ移ります。ニュースでは「どの段の製品か」「量産時期（2027年のKyber）」を確認しましょう。「NVIDIAのパートナー」という肩書きだけで判断しないことも大切です（関連：「NVIDIAの取引先」という言葉の罠）。
電験の受験者・電気技術者の方へ
オームの法則、ジュール損失、直流遮断、電圧区分。電験の基礎が、そのまま最先端の設計論点になっています。直流保護とパワエレを理解している電気技術者の価値は、これから上がる領域です。
IT・DC業界の方へ
ラックの仕様書で「入力電圧」を確認する時代になります。交流と直流のラックが同じ建物に混在する移行期には、電気設計チームと早めに給電方式の前提をそろえることが大切です。

よくある誤解を整理

誤解1：直流給電はNVIDIAが発明した新技術
日本では380V級のHVDC給電が、NTT系やさくらインターネットの石狩データセンターなどですでに使われてきました。新しいのは「800V」「1MWラック」「GPUの横で1段降圧」という規模と組み合わせです。
誤解2：すべてのデータセンターがすぐ直流になる
対象は超高密度のAI向けエリアです。Vertivも交流系統の継続を明言していて、移行は段階的です。
誤解3：800VDCにすれば電力不足が解決する
800VDCは建物の中の効率とスペースを改善する技術です。系統からの受電容量が足りない問題は別に残ります（→ 受電→変電→配電の全体像）。
誤解4：変圧器が不要になる
当面は従来型の変圧器と整流器の組み合わせが中心です。SSTへの置き換えは、NVIDIAと各社が検討している将来の選択肢です。

まとめ

  1. 1MWを54Vで送ると約18,500A。銅は最大200kgになり、ラックが電源で埋まる
  2. 800Vにすれば電流は1,250A。同じ導体なら損失は約220分の1
  3. 交流→直流の変換を入口の1回にまとめ、効率は最大5%改善（NVIDIA）
  4. 高電圧側の主役はSiC、GPU近くの高速変換ではGaNが活躍
  5. 課題は直流の遮断と絶縁。日本の法令では800VDCは「高圧」の区分に入る
  6. 日本企業は重電（三菱電機・日立）と素子（ローム・ルネサス）で存在感

よくある質問（FAQ）

Q. 800VDC給電とは何ですか？
A. データセンターの電気室で交流を800Vの直流に変え、そのまま各ラックへ配る方式です。NVIDIAが1MW級ラックに向けて提唱しています。
Q. いつから使われますか？
A. NVIDIAは2027年のKyberラック（Rubin Ultra世代）での本格展開を計画しています。Vertivは2026年後半に対応製品を投入する予定と発表していました（2025年8月時点）。
Q. 800Vは危なくないのですか？
A. 感電とアークのリスクは上がります。そのため、半導体遮断器、絶縁距離の設計、作業基準・規格の整備が同時に進められています。
Q. ±400Vと800Vは違うのですか？
A. ±400Vは、中性点（アース側）を基準にプラスとマイナスに400Vずつ振り分ける方式で、線の間の電圧は800Vです。対地電圧を低く抑えられるのが特徴です。Vertivは±400VDCで約20年の実績があるとしています。
Q. 日本でも普及しますか？
A. 三菱電機が800VDC対応の設計を公開するなど、準備は始まっています。ただし日本の法令では高圧の区分に入るため、保安体制の整理が普及の鍵になる、というのが筆者の見方です。
このブロックの参照データ
・本文各ブロックの出典を再整理（NVIDIA 2025年5月・10月、Vertiv 2025年8月、三菱電機 2026年9月、電技省令 第2条）
・日本での普及の見立て：筆者見解

次に読むべき記事

参考文献一覧（2026年9月30日確認）
  1. NVIDIA「NVIDIA 800 VDC Architecture Will Power the Next Generation of AI Factories」（2025年5月、7月31日更新）
  2. NVIDIA「Building the 800 VDC Ecosystem for Efficient, Scalable AI Factories」（2025年10月）
  3. Vertiv「Powering the Future of AI Factories: Vertiv’s Role in the 800 VDC Ecosystem」（2025年8月25日）
  4. Delta Electronics「Delta Bridges Energy and Compute for AI Factories Based on NVIDIA DSX」（2026年9月17日）
  5. ROHM「ROHM Delivers High-Performance Power Solutions Aligned with NVIDIA 800V HVDC Architecture」（2025年6月12日）
  6. ルネサス エレクトロニクス ニュースリリース（2025年10月）
  7. 三菱電機「次世代AIデータセンター向けにNVIDIA製GPU対応のリファレンスデザインを公開」（2026年9月24日）
  8. Hitachi Energy「Hitachi supports 800-volt architecture for next-generation data centers」（2025年10月）
  9. 三菱重工 ニュースリリース（2026年7月16日）
  10. ABB「NVIDIAと次世代AIデータセンタを開発」
  11. e-Gov法令検索「電気設備に関する技術基準を定める省令」
  12. 富士電機 データセンター向けソリューション事例
  13. NTTファシリティーズ 高信頼直流給電システム＜FRシリーズ＞
  14. NTTデータ先端技術「高電圧直流給電（HVDC）」コラム
※本記事は情報提供を目的としたもので、特定銘柄の売買を推奨するものではありません。変換ロスの試算は筆者のモデルで、実測値ではありません。
