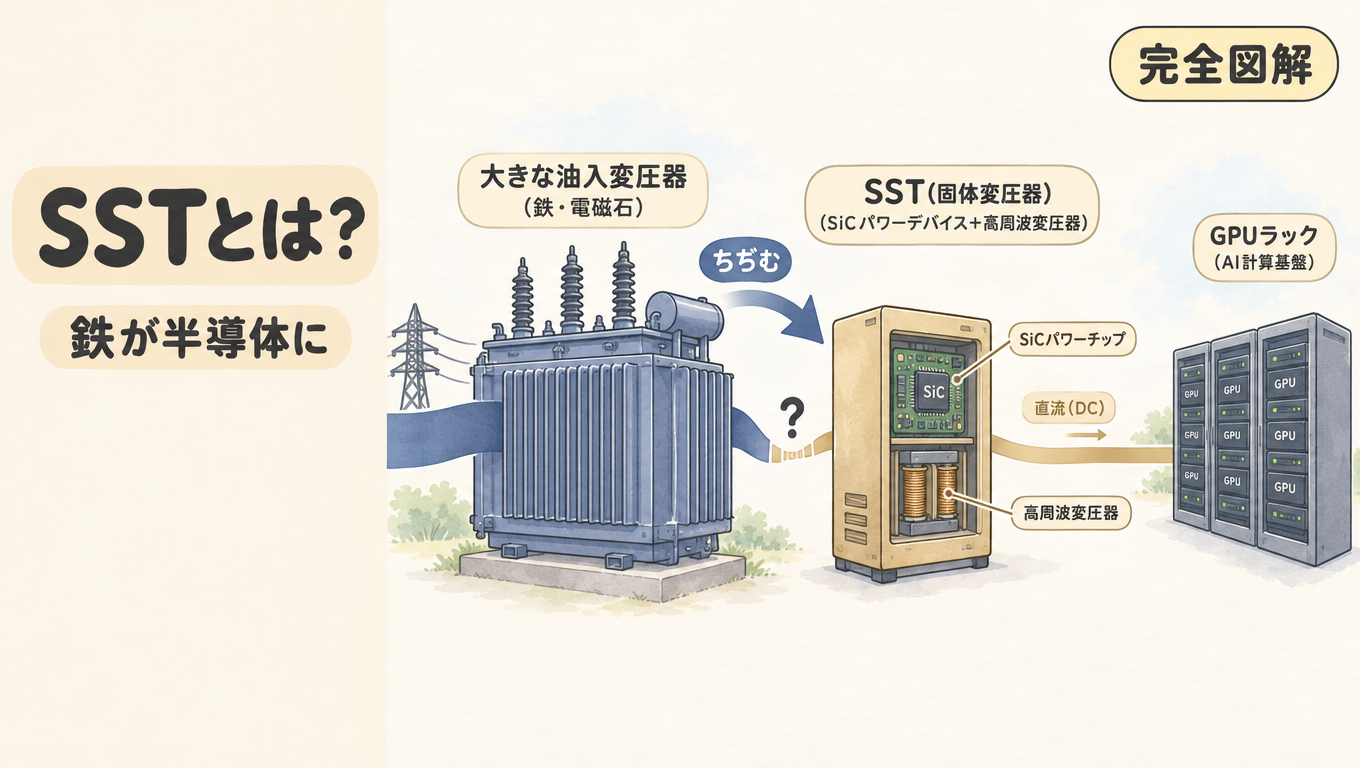

【完全図解】SST（ソリッドステート変圧器）とは？鉄の変圧器が半導体に置き換わる日

• 「SST」「ソリッドステート変圧器」という言葉をニュースで見るけれど、普通の変圧器と何が違うのかピンとこない
• 「変圧器が半導体になる」と聞いても、あの鉄のかたまりがなぜチップに置き換わるのか想像できない
• 重電株を持っているけれど、変圧器メーカーにとって追い風なのか逆風なのか判断できない

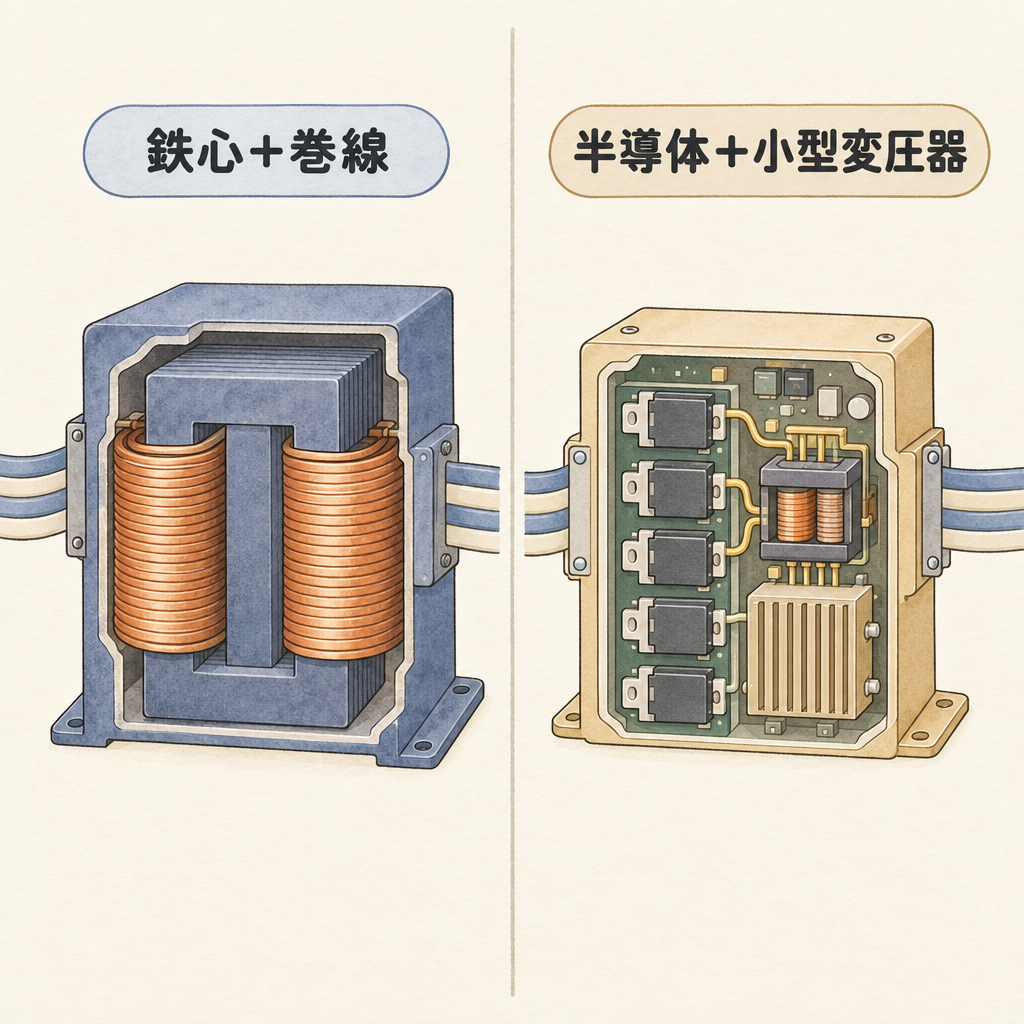

SSTは、変圧器の2つの仕事（電圧を変えることと入口と出口を電気的に切り離すこと）を、パワー半導体で「周波数を上げてから変える」方式に置き換えた装置です。周波数を上げると、中に残る変圧器をぐっと小さくできます。

ただし、実際にどれだけ小さくなるかは比べる条件で大きく変わります。コストと損失では、今も従来の変圧器のほうが有利です。

それでもAIデータセンターで先に話題になっているのは、変圧器が手に入りにくいことと、高電圧の直流給電と相性がよいことが重なったからです。既存の変圧器メーカーにとっては置き換えの脅威である一方、パワーエレクトロニクスと半導体を持つ会社にとっては新しい市場にもなります。

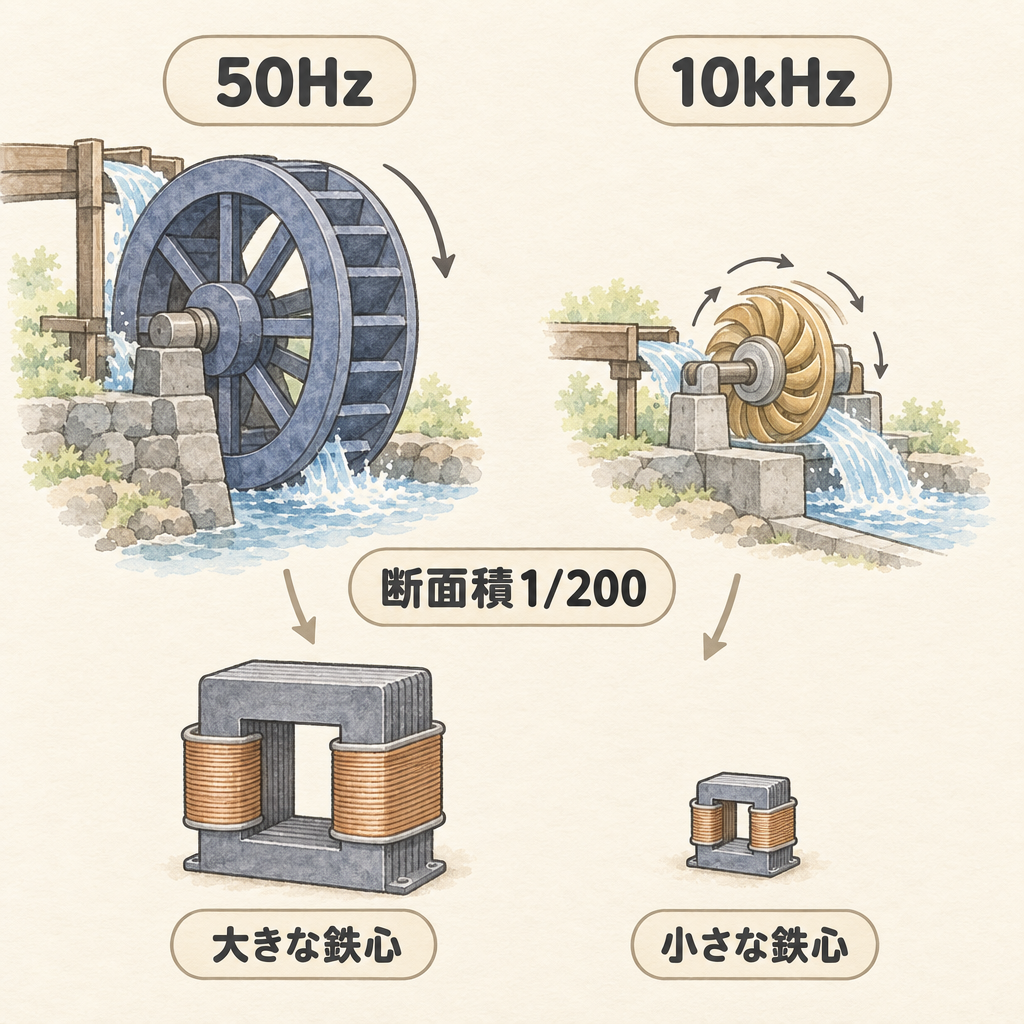

なぜ周波数を上げると変圧器が小さくなるのか

カギは変圧器の「基本式」

変圧器のコイルに生まれる電圧は、次の式で表されます。

ポイントは、同じ電圧Eを出すなら、周波数fを上げたぶんだけ断面積Aを小さくできることです。磁気を「ゆっくり大きく」揺らす代わりに、「速く小さく」揺らしても同じ電圧が作れる、というイメージです。

なぜ「SiC」でなければならないのか

「じゃあ昔から周波数を上げればよかったのでは？」と思いますよね。問題は、中圧という高い電圧を、高速でオン・オフできるスイッチがなかったことです。

SiCメーカーのWolfspeedは、SSTは磁気部品を小さく保つために通常10kHzを超えるスイッチング周波数を狙う一方で、従来の6.5kV級シリコンIGBTはスイッチング損失が大きく、一般に数百Hzにとどまると説明しています。高い電圧に耐えながら速く切り替えられるSiCが出てきたことで、SSTは研究室の外に出られるようになりました。

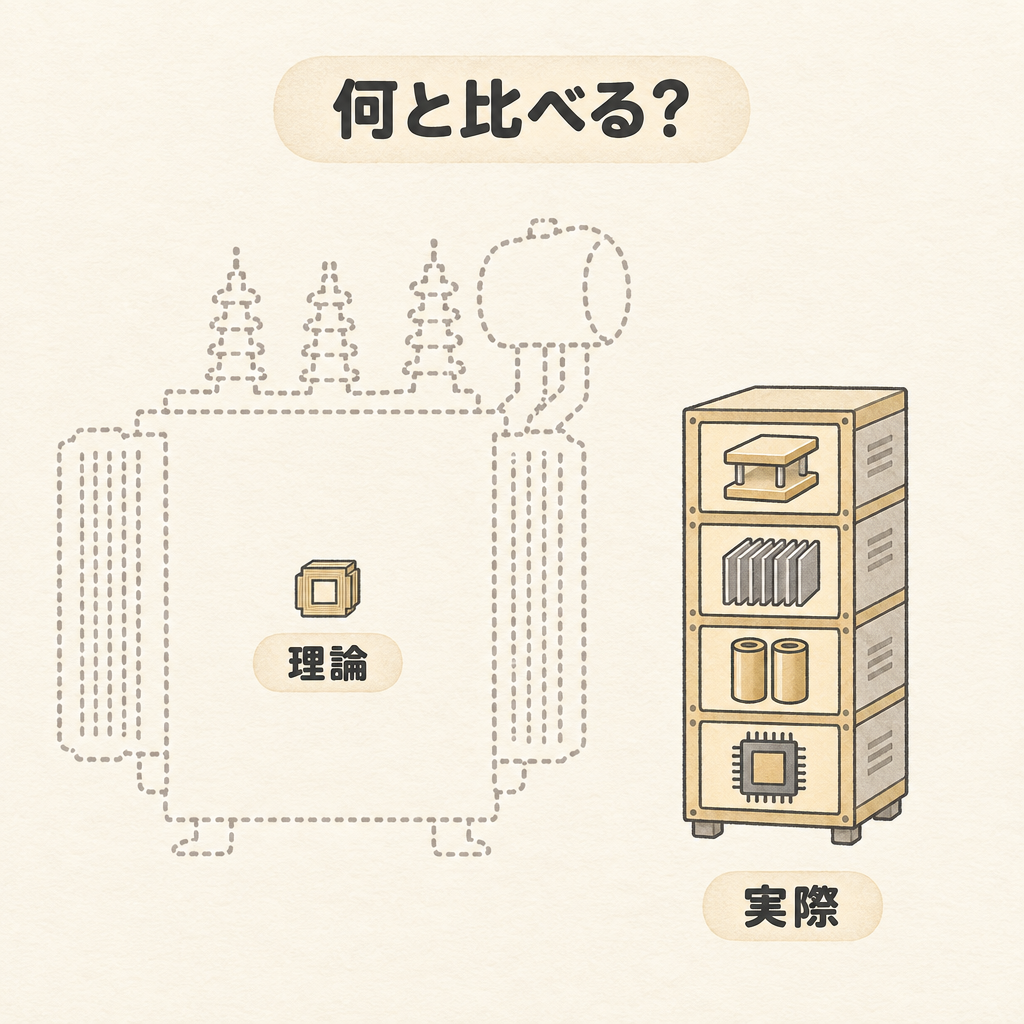

実際はどれくらい小さくなる？「何分の1」の数字の読み方

計算上は1/200。でも、実際のSSTがそこまで小さくなることはありません。しかも、資料によって「どれくらい小さいか」の数字は大きく違います。代表的な3つを並べてみます。

理論どおりに小さくならない4つの理由

なぜ「データセンター」で先に採用されるのか

コストも損失も従来型が有利なのに、なぜAIデータセンターではSSTが本気で検討されているのでしょうか。理由は3つあります。

理由① 変圧器が「待っても届かない」

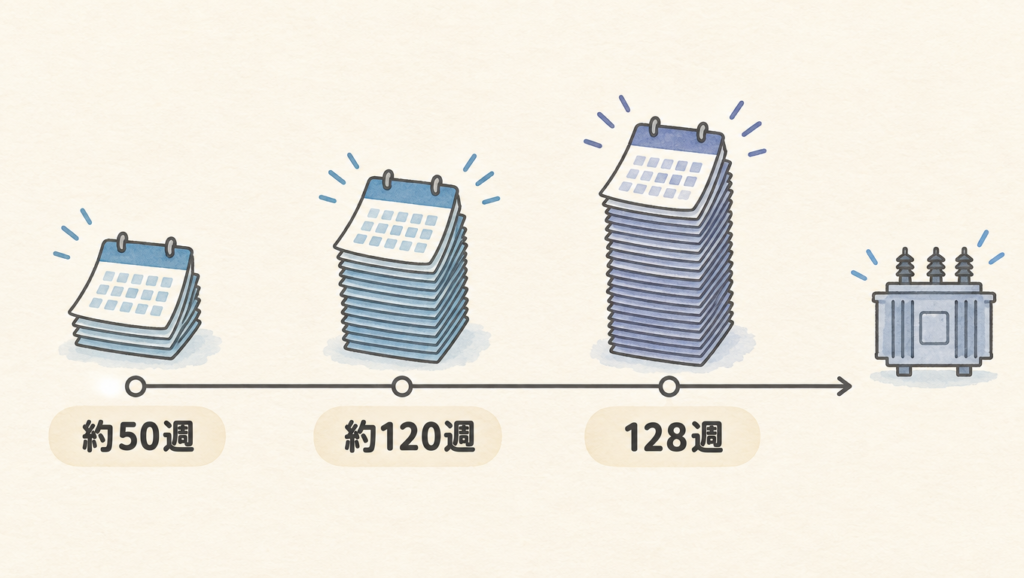

1つ目は、従来の変圧器の納期（リードタイム）が大きく延びていることです。調査会社Wood Mackenzieによると、米国市場では次のように推移しています。

※米国市場の数字です。「週→年」は1年＝52週で換算しました。

GPUは届いたのに、建屋に電気を入れる変圧器が届かない。建設スピードで勝負するデータセンターにとって、これは致命的です。半導体で作るSSTなら、鉄心や巻線とは別の供給網で調達できる。ここに期待が集まっています。

理由② SSTの出力は「もともと直流」

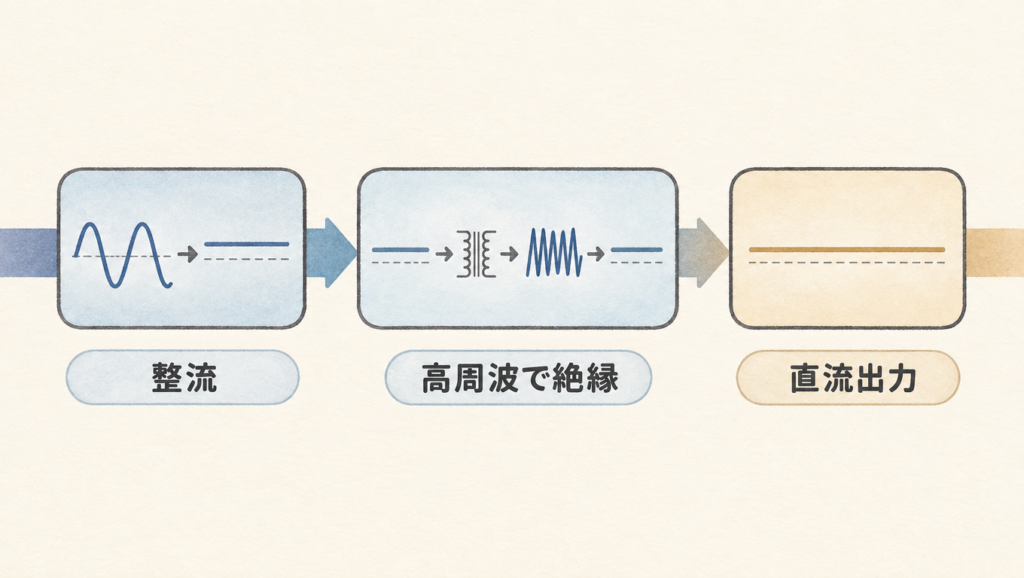

2つ目は、直流化との相性です。SSTは中の段で一度直流を作るので、直流が欲しい相手には、そのまま直流を出せます。

AIデータセンターでは今、ラックに高電圧の直流（800V DC）を配る方式への移行が進んでいます。NVIDIAは、将来の新設施設向けに、系統の電気を1段で800V DCに変換する設備規模のユニット（DC power block）を示しています。変圧器と整流器の2台でやっていた仕事を1台にまとめられる。ここがSSTの一番おいしいところです。

理由③ 敷地の中で完結し、判断が速い

3つ目は、決める人の違いです。電力会社の送配電網に新しい機器を入れるには、長い実績と保守の仕組みが求められます。一方、データセンターの構内の設備なら、事業者が自分の判断で採用できます。床面積あたりの売上を重視するデータセンターでは、「小さいこと」の価値も高くなります。

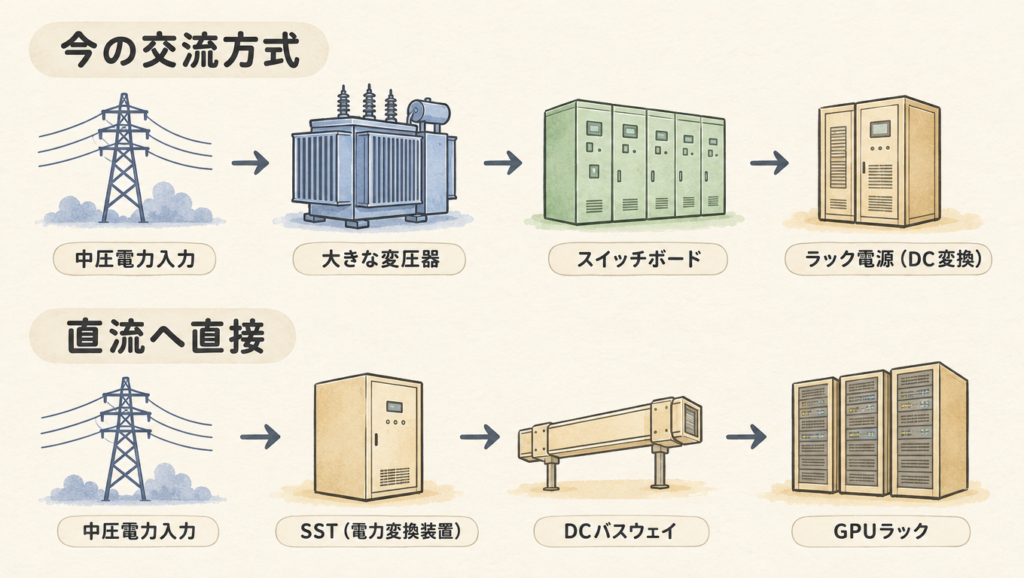

電気の通り道はどう変わる？（Before / After）

Google・Microsoft・NVIDIAがOCP（オープンな設計標準をつくる業界団体）で公開した資料をもとに、今の方式と将来の方式を並べます。

注目してほしいのは、After側でもSSTだけが答えではないことです。OCPの資料は、中圧から直接800V DCを作る手段として「MW級の変圧器＋整流器ユニット」と「SST」の両方を挙げています。さらに、800V DCは既存の交流設備を置き換えるものではなく、並存できる追加の選択肢だとはっきり書いています。

日本では「800V直流」は高圧になる

日本の電気設備の技術基準では、直流は750V以下が低圧、750Vを超えると高圧です（交流は600V以下が低圧）。つまり800V DC給電を日本で行う場合、ラックの近くまで「高圧」の電気が来ることになります。海外の設計をそのまま持ち込めるとは限らない点は、押さえておきたいところです。

それでも、まだ「主役交代」ではない理由

期待が大きい一方で、SSTにははっきりした壁があります。ここを知っておくと、ニュースの見出しに振り回されにくくなります。

変圧器メーカーにとって「脅威」か「新市場」か

大手はすでに「両にらみ」で動いている

見えてくるのは、「変圧器を作る会社」対「半導体の会社」という単純な対立ではないことです。勝ち筋は、高耐圧のパワー半導体・磁気部品・保護・制御をひとつのシステムにまとめられるかにあります。変圧器・パワエレ・SiCを1社の中に持つ重電メーカーは、この点で構造的に有利な位置にいます。

SSTに関わる企業を3層で整理

「鉄の変圧器」「SSTという装置」「中身のSiC」の3層に分けると、各社の立ち位置が見えやすくなります。売買をすすめるものではなく、構造を整理するための地図です。

三菱電機が3つの層すべてに顔を出している点は、先ほどの「システムにまとめられるか」という話とつながっています。

あなたにとっての意味

SSTについてのよくある誤解

まとめ

よくある質問（FAQ）

Q. SSTを一言でいうと何ですか？

A. 鉄心と巻線で行っていた「電圧を変える・絶縁する」仕事を、パワー半導体と小さな変圧器の組み合わせで行う装置です。直流も交流も出せるのが大きな特徴です。

Q. 電柱の上の変圧器も、いずれSSTに置き換わるのですか？

A. この記事で取り上げた一次情報の中心は、データセンター向けの話です。電力会社の送配電網では、安さ・損失の小ささ・長く使った実績が重視されるため、データセンターとは判断の基準が違います。同じペースで置き換わるとは考えにくいでしょう。

Q. なぜSiCなのですか？普通のシリコンではダメなのですか？

A. 中圧という高い電圧に耐えながら、速くオン・オフする必要があるからです。高耐圧のシリコン素子は速く切り替えると損失が大きくなるため、SSTの議論ではSiCが中心になっています。

Q. 変圧器メーカーの株は避けたほうがいいですか？

A. 個別の売買についてはお答えできません。判断材料として見ておきたいのは、各社がSSTと従来方式のどちらを主軸にしているか、パワー半導体を社内に持っているか、受注残がどう動いているか、といった構造面です。

Q. 既存の交流設備のデータセンターは時代遅れになりますか？

A. OCPは、高電圧直流は交流設備の置き換えではなく、並存できる追加の選択肢だとしています。既存の交流設備のまま、ラックの横で直流に変換する移行ルートも示されています。
