【完全図解】瞬低とは？0.07秒でAI学習が止まる理由とUPSの役割

こんな疑問、ありませんか？

「瞬低（しゅんてい）って停電とどう違うの？」
「たった0.1秒の電圧低下で、なぜサーバーが落ちるの？」
「データセンターのUPS関連が物色されるけど、構造がわからない」

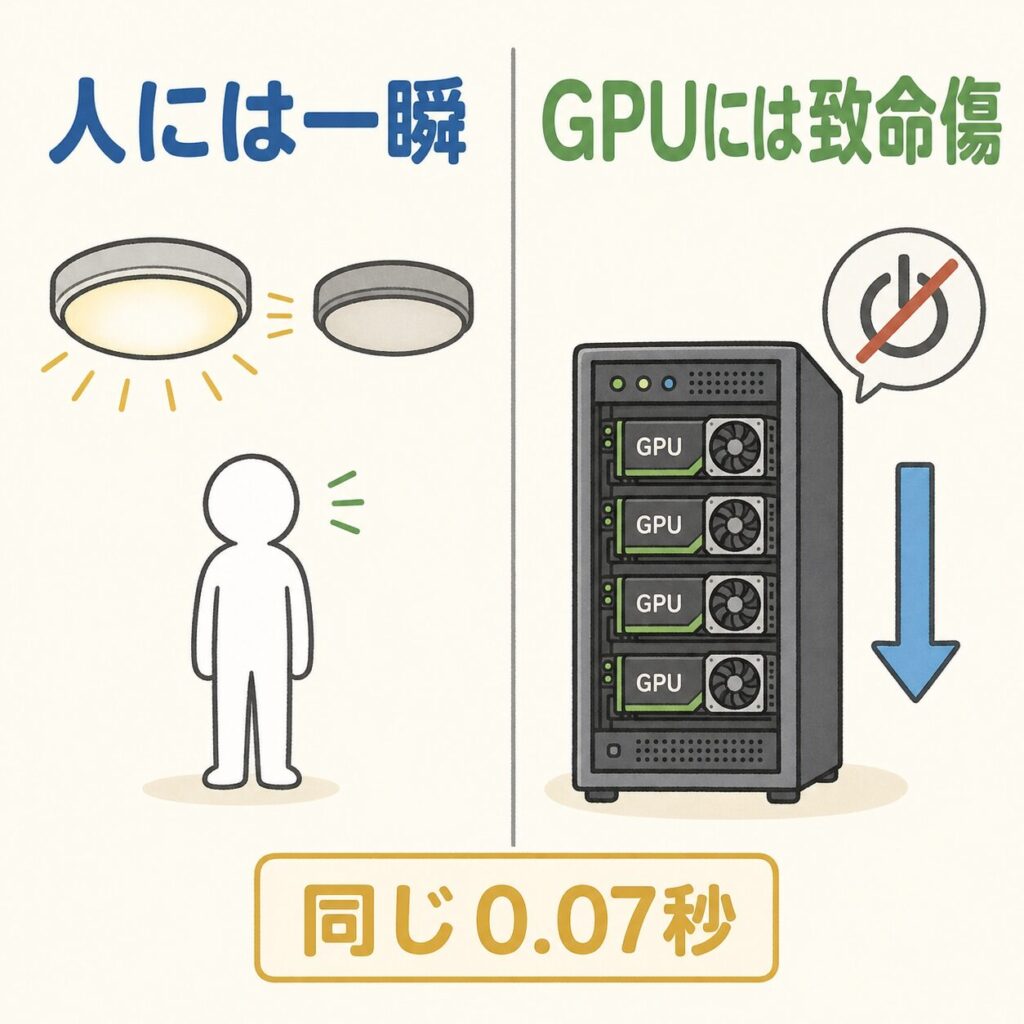

夏の夕方、遠くで雷が鳴った瞬間、事務所の蛍光灯が「チカッ」とまばたきしたことはありませんか。あの一瞬が、瞬時電圧低下（瞬低）です。

人間にとっては「気のせいかな」で終わる出来事です。ところが同じ0.07秒が、数千枚のGPUを並べたAI学習クラスタでは、数時間分の計算をまるごと巻き戻す事故になり得ます。そしてこの「一瞬」を防ぐために、AIデータセンターは建設費のかなりの部分を電源設備に注ぎ込んでいます。

先に結論（この記事の要点3つ）

①瞬低は「停電」ではない。落雷で送電線の事故点を切り離すまでの0.05〜0.2秒（最長2秒程度）だけ電圧が下がる現象で、原因の7〜8割が雷です。

②サーバーの電源は0.07秒を耐えられない。一般的なサーバー電源が電圧なしで踏ん張れるのはおよそ20ミリ秒（0.02秒）。瞬低のほうが3倍以上長いのです。

③だからUPSは「贅沢品」ではなく前提設備。さらにAI時代は、DC側が系統を揺らす逆方向の電源品質問題まで発生し、蓄電機能の役割が広がっています。

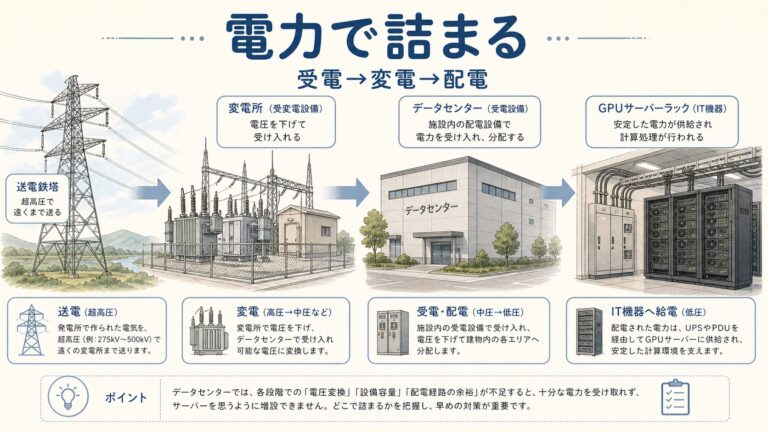

電気設備の話は地味に見えますが、AIインフラで最初に詰まるのは電力です。全体像はAIデータセンターはなぜ”電力”で詰まるのか｜受電→変電→配電の全体像で整理しています。本記事はその最下流、「電気の品質」を担当します。

あなたが今いる場所：AIインフラ＞電力・系統・設備＞電源品質・UPS

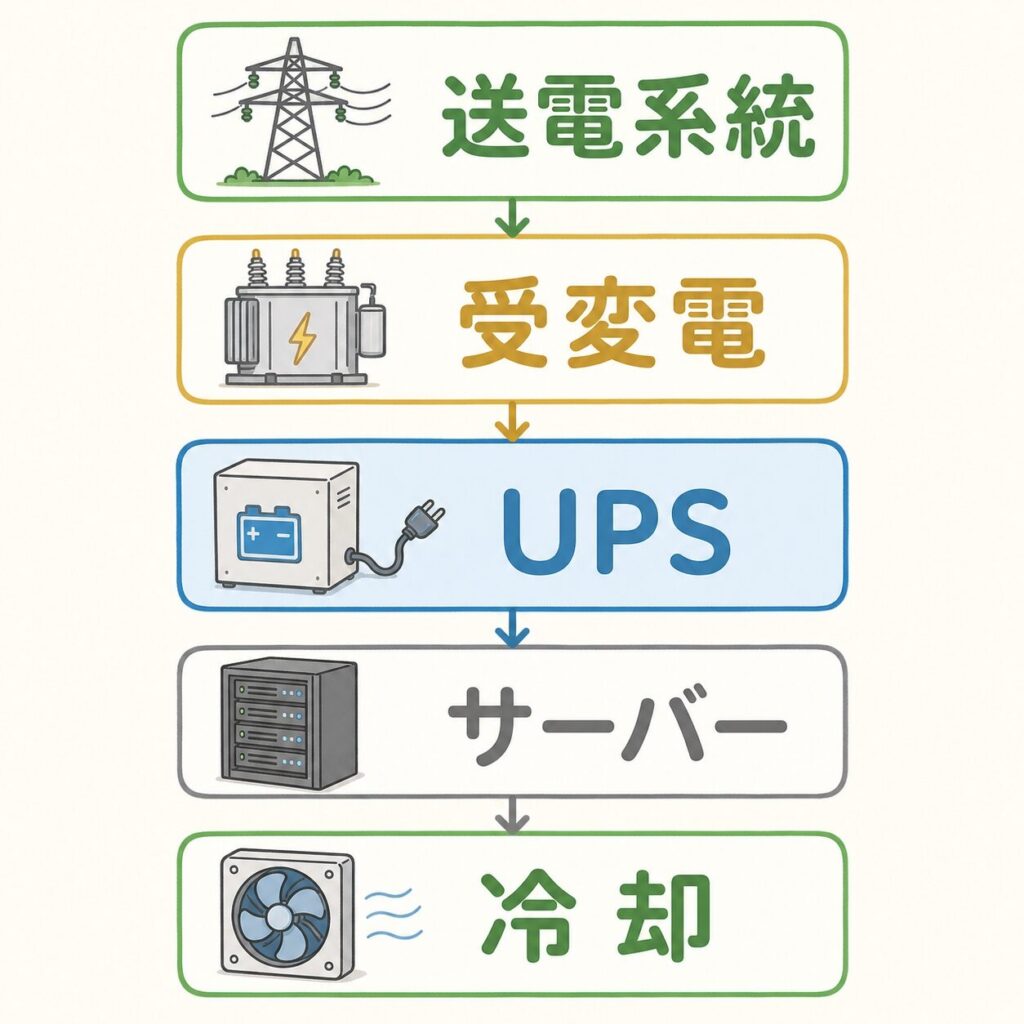

▼ 電気の流れ（発電所からGPUまで）

発電・送電系統

特別高圧受電

変電・配電

電源品質・UPS ←ココ

ラック・サーバー

冷却・排熱

▼ サプライチェーン（上流→下流）

重電・系統機器

受変電設備

UPS・瞬低補償装置

電池・BBU

DC運営・EPC

1. 瞬低とは？「停電しないのに電圧だけ下がる」現象
2. なぜ0.07秒で落ちる？「電源が踏ん張れる時間」を比べる
1. サーバー電源が耐えられるのは、たった20ミリ秒
2. 「どこまで耐えるべきか」は規格で決まっている
  1. ITIC（CBEMA）カーブ
  2. SEMI F47
3. AI学習は「1台落ちたら全滅」の構造をしている
1. 実データ：54日間で466回の中断
2. 損失は「電気代」ではなく「時間×GPU台数」で効く
4. UPSとは？「電気を作り直す装置」だと考える
5. データセンターは「時間軸」で守りを分担している
6. 逆流する問題：AI学習が系統を揺らし始めた
1. NVIDIAがラックに電池を積み始めた理由
7. 電源品質を支える企業を3層で整理する
8. この話は、あなたにとってどんな意味を持つか
1. よくある3つの誤解
よくある質問（FAQ）
1. 次に読むべき記事
2. テーマ別に、もっと深く学ぶ

1. 瞬低とは？「停電しないのに電圧だけ下がる」現象

用語解説：瞬時電圧低下（瞬低）

送電線への落雷などで事故が起きたとき、電力会社が事故箇所を系統から切り離すまでのごく短い時間だけ、周辺の広い範囲で電圧が下がる現象。英語ではVoltage Sag（電圧サグ）。停電ではないため、電力会社の「停電回数」には原則カウントされません。

ポイントは、事故が起きた場所と、電圧が下がる場所が違うことです。落雷は山奥の送電鉄塔でも、その影響は同じ系統につながる数十km先の工場やデータセンターにまで一瞬で波及します。「うちの近くは晴れているのに設備が止まった」が起こるのはこのためです。

0.05〜0.2秒

瞬低の継続時間の大半
（最長2秒程度）

7〜8割

原因に占める落雷の比率

0.1秒

人のまばたき1回
＝瞬低とほぼ同じ長さ

項目	瞬低（電圧サグ）	停電
電圧	下がるがゼロではない	ゼロになる
時間	0.05〜2秒	数分〜数時間
気づきやすさ	人は気づかない	誰でもわかる
補償・通知	原則なし（避けられない現象）	復旧情報が出る
対策の主役	UPS・瞬低補償装置	非常用発電機

※継続時間・原因比率は各電力送配電会社の公開情報（関西電力送配電・九州電力送配電ほか）に基づく一般的な目安です。発生頻度は地域・系統・年によって大きく変わるため、「年間◯回」という一般化はできません。

2. なぜ0.07秒で落ちる？「電源が踏ん張れる時間」を比べる

サーバー電源が耐えられるのは、たった20ミリ秒

サーバーの電源ユニット（PSU）の中には、コンデンサという小さな「電気のバケツ」が入っています。入力が一瞬途切れても、このバケツに溜めた電気で出力を保ちます。これをホールドアップ時間と呼びます。

用語解説：ホールドアップ時間

入力電源が失われてから、電源ユニットが規定の出力電圧を保てなくなるまでの時間。一般的なサーバー電源ではおおむね17〜20ミリ秒（0.017〜0.02秒）が目安とされます。

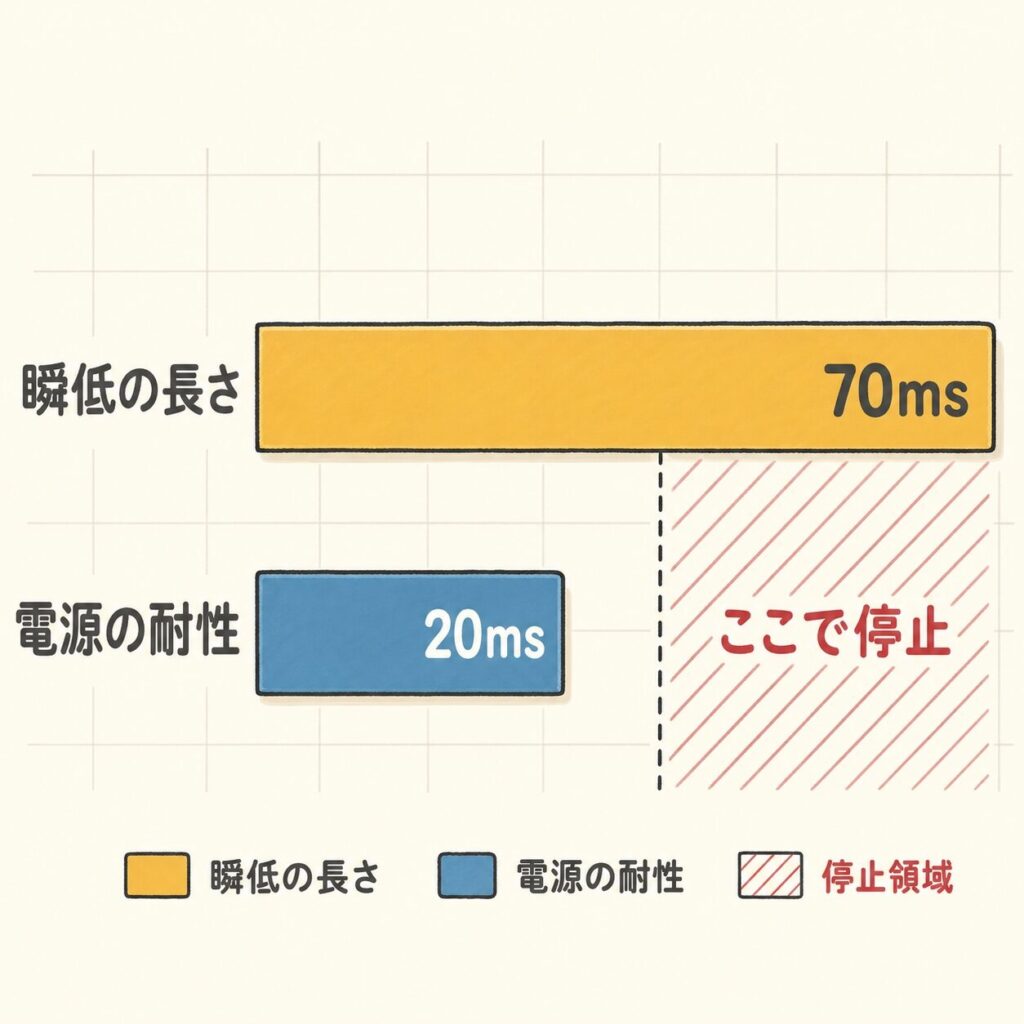

ここに致命的なギャップがあります

瞬低の長さ

70ms

（0.07秒・代表値）

＞＞

サーバー電源が耐える時間

20ms

（0.02秒・目安）

つまり、典型的な瞬低はサーバー電源の体力の3倍以上長い。だから何も対策しなければ、GPUサーバーは素直に落ちます。

「どこまで耐えるべきか」は規格で決まっている

電子機器がどの程度の電圧低下に耐えるべきかは、業界規格で目安が定められています。代表的なものが2つあります。

ITIC（CBEMA）カーブ

情報機器がどこまでの電圧変動に耐えるべきかを示した許容曲線。電圧ゼロなら20ミリ秒程度までは耐えるべき、という水準が一般的な目安です。裏を返せば、それ以上は「落ちても仕方ない」領域。

SEMI F47

半導体製造装置向けの電圧サグ耐性規格。電圧が50%まで下がっても0.2秒、70%なら0.5秒、80%なら1秒は運転を続けることを求めます。半導体工場が瞬低に本気で向き合ってきた歴史そのものです。

半導体工場では、この規格対応が投資判断に直結します。製造装置と歩留まりの関係については東京エレクトロン株の構造解説やHBMの製造工程15ステップもあわせてどうぞ。

3. AI学習は「1台落ちたら全滅」の構造をしている

ここがWebサーバーとAI学習クラスタの決定的な違いです。Webサービスなら、100台のうち1台が落ちても残り99台が処理を引き継げます。しかし大規模AI学習は数千〜数万枚のGPUが1つの計算を分担する同期処理。1ノードが欠けた瞬間、ジョブ全体が停止します。

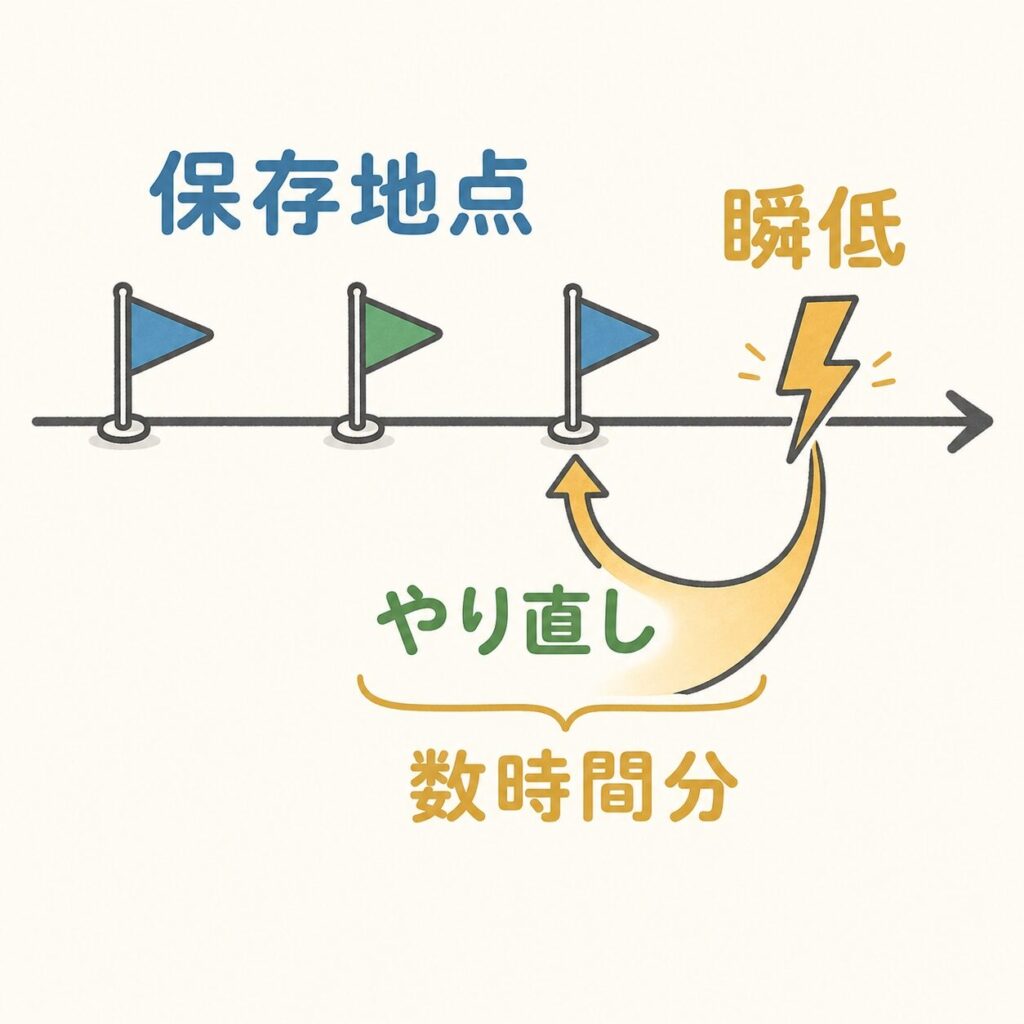

用語解説：チェックポイント

学習途中のモデルの状態を定期的にストレージへ保存する仕組み。障害が起きたら直近の保存地点から再開しますが、保存以降の計算はすべて失われます。ゲームのセーブポイントと同じ考え方です。

実データ：54日間で466回の中断

Metaが公開したLlama 3 405Bの学習レポートは、この世界の現実を教えてくれます。16,384枚のGPUを使った54日間の事前学習で、ジョブ中断は466回。うち419回が計画外で、平均すると約3時間に1回何かが起きていた計算です。原因の過半はGPUとHBMの故障でしたが、電源・設備起因の停止も含まれています。

466回

54日間の学習中断回数

約3時間

中断1回あたりの平均間隔

16,384枚

使用GPU数

出典：Meta「The Llama 3 Herd of Models」（2024年公表）。GPU故障を含む全中断の集計であり、瞬低のみの数値ではありません。

損失は「電気代」ではなく「時間×GPU台数」で効く

瞬低1回で消える電気代は微々たるものです。問題はそこではありません。損失は次の3段階で積み上がります。

0.07秒が生む損失の内訳

①巻き戻し損失：直近のチェックポイント以降の計算が消える。1万枚規模のクラスタで1時間巻き戻れば、それだけで1万GPU時間が蒸発します。

②復旧時間：GPUの再初期化、ヘルスチェック、不良ノードの切り離しに数十分〜数時間。落ちるのは一瞬でも、立ち上げは一瞬ではありません。

③スケジュール損失：最も重い損失。数十億円規模の投資と数か月の計画で走らせている学習では、リリース遅延そのものが競争上のコストになります。

※金額換算はクラスタ規模・調達形態で大きく変動します。ここでは構造のみを示しています。

なお、電源トラブルの怖さは半導体工場でも同じです。2019年に四日市工場が経験した停電（瞬低ではなく停電）は、NANDの供給計画に影響するほどの規模でした。この構造はキオクシア株の急騰を構造で読み解いた記事で扱った「供給の細さ」とも地続きです。

4. UPSとは？「電気を作り直す装置」だと考える

用語解説：UPS（無停電電源装置）

Uninterruptible Power Supply。バッテリーを内蔵し、停電や電圧変動が起きても負荷への電力供給を途切れさせない装置。データセンターでは「非常用発電機が立ち上がるまでをつなぐ」役割と「電源品質を整える」役割の両方を担います。

UPSは「停電用のバッテリー」と思われがちですが、データセンターでの本質は汚れた電気を受け取り、きれいな電気を作り直して渡す変換装置です。給電方式によって、この「作り直し」の徹底度が変わります。

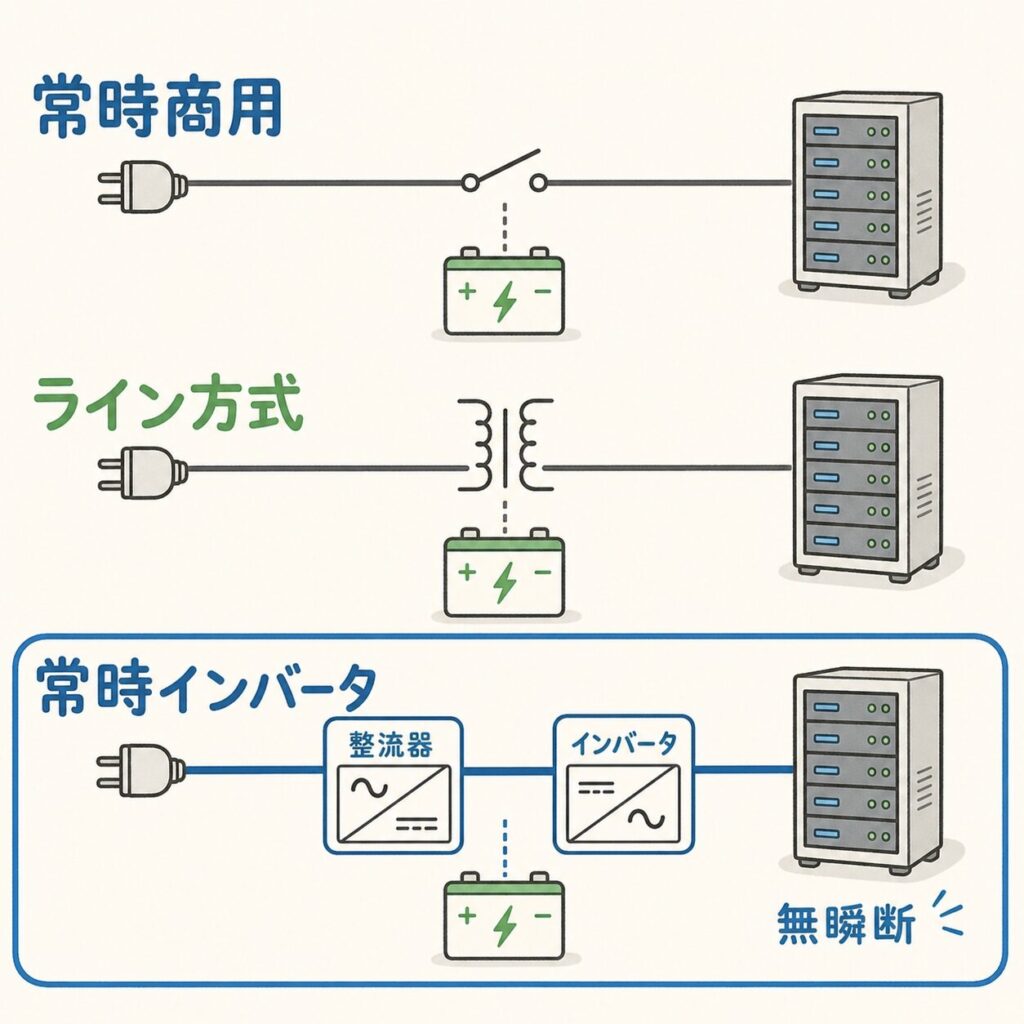

方式	仕組み	瞬低への強さ	主な用途
常時商用給電	普段は商用電源を直結。異常時だけバッテリーへ切替	△ 切替時に短い瞬断	個人PC・小規模
ラインインタラクティブ	変圧器で電圧変動をある程度補正しつつ商用給電	○ 軽い変動は吸収	サーバールーム
常時インバータ給電（ダブルコンバージョン）	常にAC→DC→ACで電気を作り直して供給	◎ 原理的に無瞬断	データセンターの主流

インバータは、直流を半導体のスイッチで細かく切り替えて交流を作る装置です。そのしくみ（スイッチングとPWM）は、同じ筆者が運営する電気と品質管理のブログ shirasusolo.net のインバータとはで詳しく解説しています。

効率とのトレードオフが技術競争の焦点

常に電気を作り直す常時インバータ方式は、原理的にロスが出ます。そのロスは熱になり、冷却負荷にもなり、PUEを悪化させます。だから各社は変換効率を1%単位で競っており、国内メーカーの最新機では96〜98.5%クラスが実現されています（富士電機の公表値）。PUEだけでは足りない効率指標の議論とも直結する話です。

5. データセンターは「時間軸」で守りを分担している

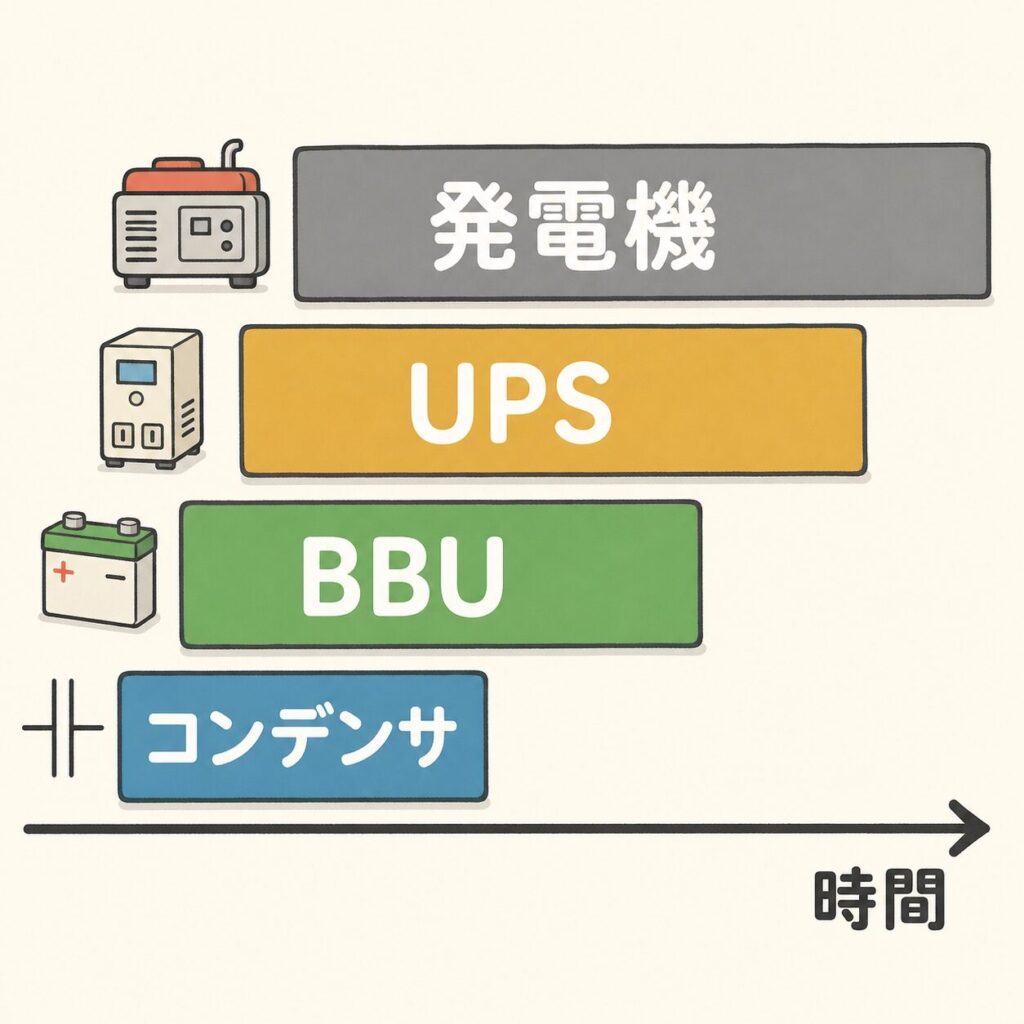

ここが電気設備のいちばん面白いところです。データセンターの電源対策は、守る時間の長さごとに担当装置が違うという設計になっています。0.02秒を守る装置と、10時間を守る装置は、まったく別物なのです。

① コンデンサ（サーバー電源内蔵）｜〜20ミリ秒

ごく短いノイズを吸収。ここまでは機器自身の体力。

② BBU（ラック内バッテリー）｜数十秒〜数分

ラックやサーバーの近くに置く小型電池。分散配置で、大容量UPSの負担を減らす。AIラックの高密度化で重要度が急上昇中。

③ 瞬低補償装置（MPC等）｜0.5〜2秒

「瞬低だけ守る」割り切り装置。普段は商用電源をそのまま通すので効率が高く（99%以上の製品もあり）、異常検出から数ミリ秒で切り替える。停電は守らない代わりに安価・省スペース。

④ UPS（常時インバータ給電）｜数分〜十数分

瞬低も停電も守る本命。目的は「長時間の給電」ではなく、発電機が立ち上がるまでの橋渡し。

⑤ 非常用発電機｜数時間〜数日

起動から定格運転までおおむね10〜40秒かかる。この空白をUPSが埋めるという分担。

たとえるなら

駅伝と同じです。コンデンサが第1走者として20ミリ秒だけ走り、UPSが第2走者として数分間つなぎ、発電機がアンカーとして長距離を走る。誰か1人が全区間を走るのではなく、それぞれ得意な距離を分担している。だからどれか1つでも欠けると、その区間で襷が落ちるのです。

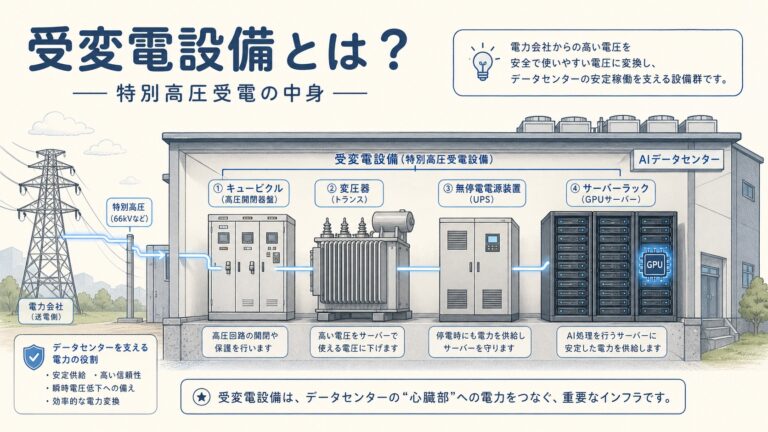

この上流にあたる受電・変電の構造はデータセンターの受変電設備とは？、そこで使われる開閉装置はGIS（ガス絶縁開閉装置）とは？で解説しています。

6. 逆流する問題：AI学習が系統を揺らし始めた

ここからが、従来のUPS議論との決定的な違いです。これまで電源品質は「系統が乱れる→DCが守る」という一方通行の話でした。ところがAI学習では、DC側が系統を乱す側に回ります。

理由は同期処理です。数万枚のGPUが一斉に計算し、一斉に通信待ちに入る。この繰り返しによって、消費電力が秒単位で数十〜数百MW規模で上下するのです。Metaも Llama 3の学習中に電力変動が課題になったと報告しており、米NERC（北米電力信頼度協議会）もAI学習による電力急変動を系統リスクとして取り上げています。

数十〜数百MW

大規模学習で生じる秒単位の電力変動幅

最大30%

GB300 NVL72が削減するピーク系統需要（NVIDIA公表）

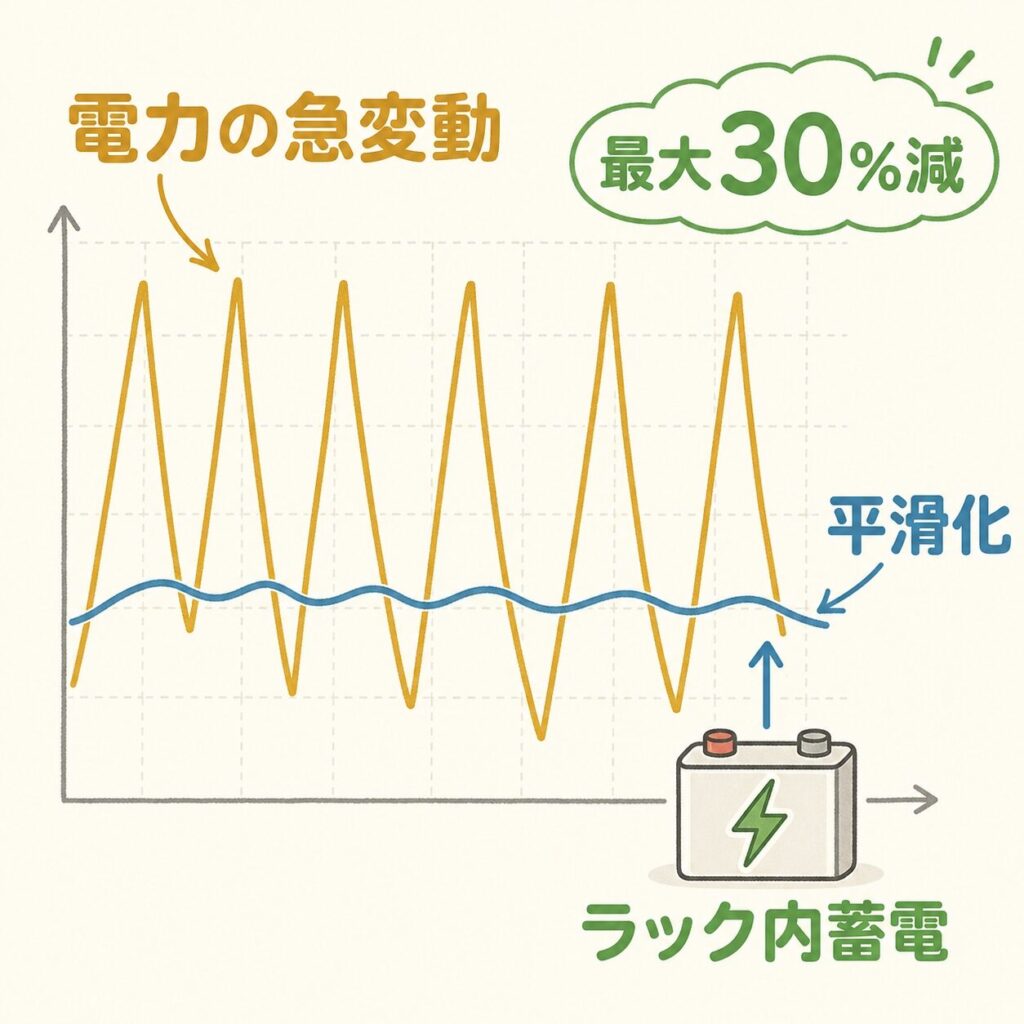

NVIDIAがラックに電池を積み始めた理由

この問題に対し、NVIDIAはGB300 NVL72で電源シェルフにエネルギー貯蔵を内蔵する対策を打ち出しました。GPUの電力スパイクをラック内の蓄電で平滑化し、系統から見たピーク需要を最大30%抑えるという発想です。

投資家が読むべき構造変化

これはUPS・蓄電デバイスの役割が「守る装置」から「系統を安定させる常時稼働の装置」へ広がったことを意味します。非常時にしか働かない保険から、通常運転で価値を出す設備へ。市場規模の伸び方も、更新需要中心から搭載量拡大へと質が変わります。GB300そのものの構造はNVIDIA GB300（Blackwell Ultra）とはで解説しています。

なぜここまで電力を食うのかという前提はAIデータセンターはなぜ電気を食うのか、消費電力の実感値はChatGPTの電力消費はGoogle検索の何倍？で扱っています。

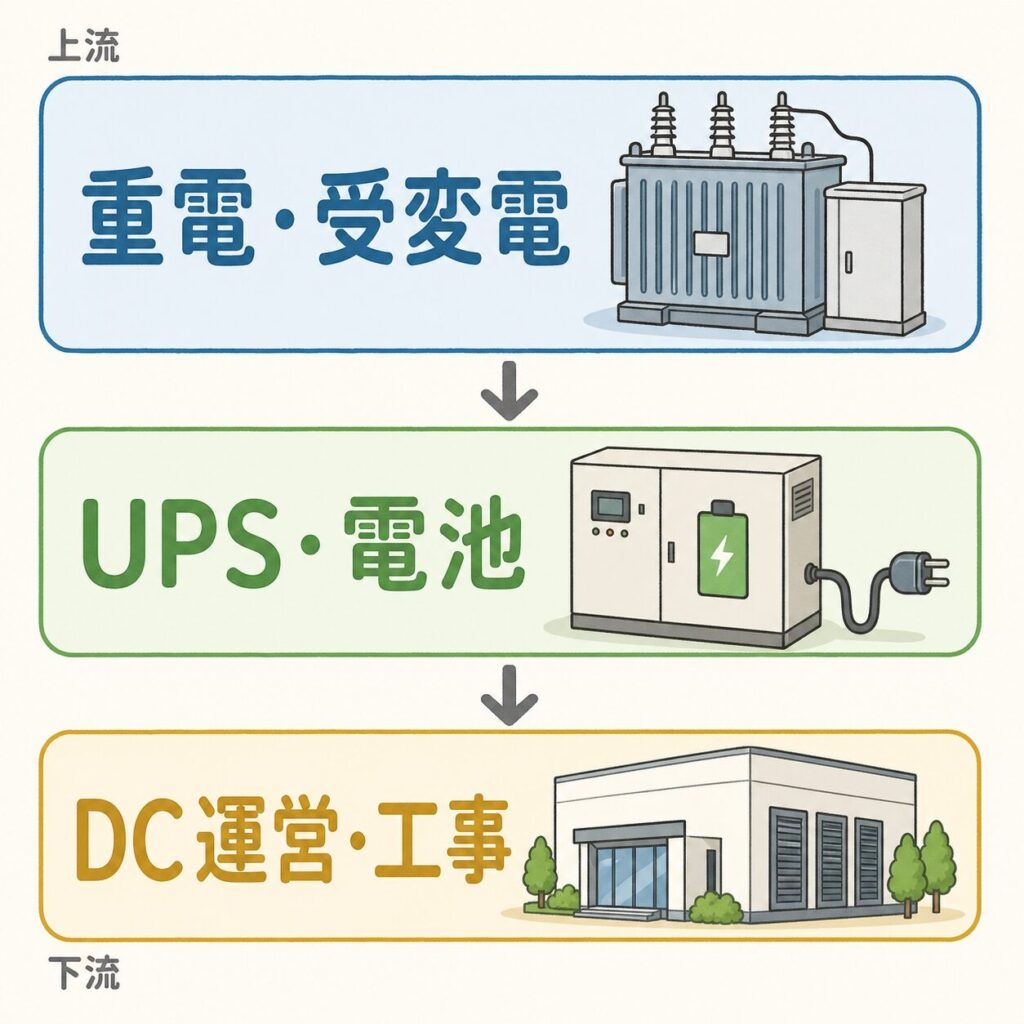

7. 電源品質を支える企業を3層で整理する

上流：重電・受変電・瞬低補償

三菱電機（6503）：受変電機器からMPC方式瞬低補償装置まで一貫
日立製作所（6501）：変圧器・系統機器
明電舎（6508）：瞬低補償装置・大容量電源
TMEIC（非上場）：大容量瞬低補償装置（MPC）

中流：UPS・電源・電池

富士電機（6504）：国内DC向けUPSの中核。高効率機で先行
山洋電気（6516）：SANUPSシリーズ。ファン・電源の二刀流
オムロン（6645）：中小容量UPS
GSユアサ（6674）：UPS用電池
デンソー（6902）：リチウムイオンUPS

下流：DC運営・電気工事

NTT（9432）：DC運営とIOWN
関電工（1942）／きんでん（1944）：電気設備工事
高砂熱学工業（1969）：空調・設備施工
Vertiv（VRT）／Eaton（ETN）／Schneider Electric（SU.PA）：海外DC電源の大手

実需と思惑の区別を

電源関連は「AIデータセンター関連」として一括りに買われやすい領域です。判断材料になるのは、受注高・セグメント売上・生産能力増強の設備投資額が実際に開示されているかどうか。ニュースだけで動いている銘柄と、決算に数字が立っている企業は分けて見る必要があります。本記事は特定銘柄の推奨を行うものではありません。証券コードは執筆時点のものです。

企業分析で深掘りする

山洋電気(6516)｜ファン・ポンプ・電源の三刀流を読み解く

冷却と電力の両方に触れる稀有なポジション。UPS事業の位置づけを構造で整理しています。

記事を読む →

8. この話は、あなたにとってどんな意味を持つか

投資家の方へ

UPSは「停電対策の保険」から「AI稼働率を守る必須設備」へ、さらに「系統安定化装置」へと役割が広がっています。見るべき指標は市場規模の予測値より、各社の電源装置セグメントの受注高と増産投資。冷却と違い、電源は法規・信頼性要求が高く新規参入が難しい領域である点も、構造として押さえておく価値があります。

学生の方へ

パワーエレクトロニクス（インバータ・コンバータ）は、UPS・パワコン・EV・ロボットまで共通で効くコア技術です。電験や電気回路で学ぶ内容が、そのままAIインフラの最前線につながります。「AI＝ソフトウェア」ではないルートが、ここに確実にあります。

技術者の方へ

工場の瞬低対策で培われたSEMI F47の知見は、AIデータセンターでほぼそのまま通用します。違うのは「守る対象が製造装置ではなく学習ジョブ」であること。自社の電源品質対策の経験は、想像以上に汎用性の高い資産です。
