【完全図解】イオン注入とは?不純物を「狙った深さ」に打ち込む装置の仕組み

前工程
記事内に広告が含まれています。

ドーピングの主役といわれる「イオン注入」。原子をイオンにして撃ち込む、と聞くと大がかりに感じますが、やっていることは「狙った場所に、狙った量を、狙った深さで」入れるという、とても几帳面な作業です。

こんな疑問はありませんか?
  • イオン注入とは、何をどうやって打ち込んでいるの?
  • 装置の中は、どんな仕組みになっているの?
  • 深さと量は、何で決まるの?
  • 打ち込むと結晶が傷つくのに、なぜこの方法を使うの?
  • イオン注入装置は、どの会社が作っているの?
この記事でわかること
  • イオン注入の定義と、装置の中の5つの部分
  • 深さを決める「エネルギー」と、量を決める「ドーズ量」
  • 高電流・中電流・高エネルギーの3種類の装置
  • 結晶の傷・チャネリングと、アニールの関係
  • 装置・材料・使う側の企業を3面のカードで
あなたが今いる場所:前工程 > ドーピング > イオン注入とは?
前工程(ウェーハに回路を作る)
基板 成膜 露光 エッチング ドーピング ←ココ CMP 洗浄 配線 計測
後工程(チップに切り分けて仕上げる)
ウェーハテスト バックグラインド ダイシング ボンディング 封止 最終テスト 先端パッケージ

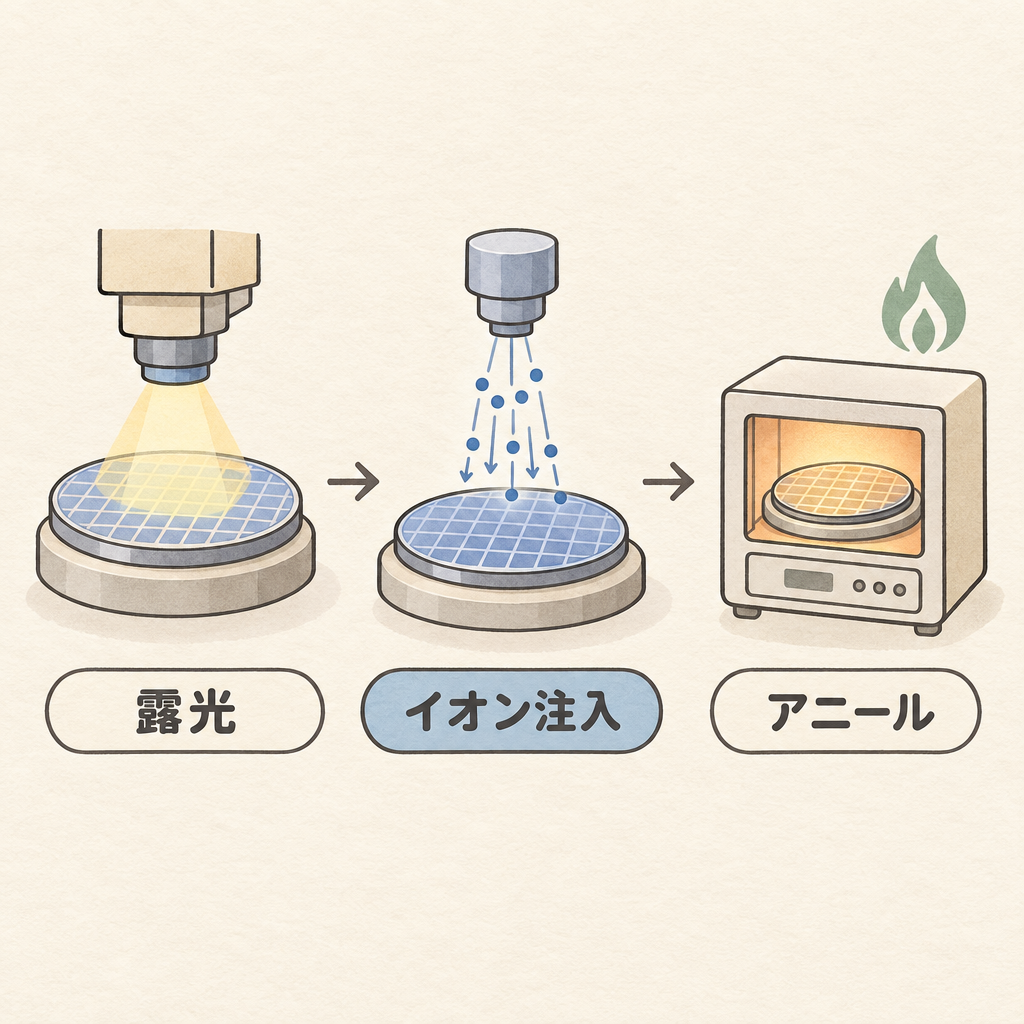

イオン注入は「ドーピング」の主な方法です。露光で作ったマスクで場所を決めて打ち込み、熱処理(アニール)で不純物を働かせます。

イオン注入とは?先に結論

先に結論

イオン注入とは、リンやホウ素などの不純物を電気を帯びたイオンにして、電圧で加速し、ウェーハの決めた場所に、決めた量を、決めた深さまで打ち込む前工程です。

深さは加速の強さ(エネルギー)で、量は打ち込むイオンの数(ドーズ量)で、場所はマスクで決まります。この3つを別々に正確に決められることが、熱でしみこませる方法に代わって主役になった理由です。打ち込みで傷ついた結晶は、あとの熱処理(アニール)で直します。

用語メモ:イオン注入

英語では Ion Implantation(インプランテーション=植え込み)。装置はイオン注入装置、現場ではインプランターとも呼ばれます。

用語メモ:ドーズ量

ウェーハの面積あたりに打ち込んだイオンの数。どれだけ濃く不純物を入れたかを表します。

イオン注入装置の中身:5つの部分

この工程の役割
受け取るもの
マスクのついたウェーハ
露光でレジストの模様を作った状態
→
ドーピング
イオン注入
イオンを加速して打ち込む
→
次の工程へ渡すもの
不純物が入ったウェーハ
マスクを取り除き、アニールへ

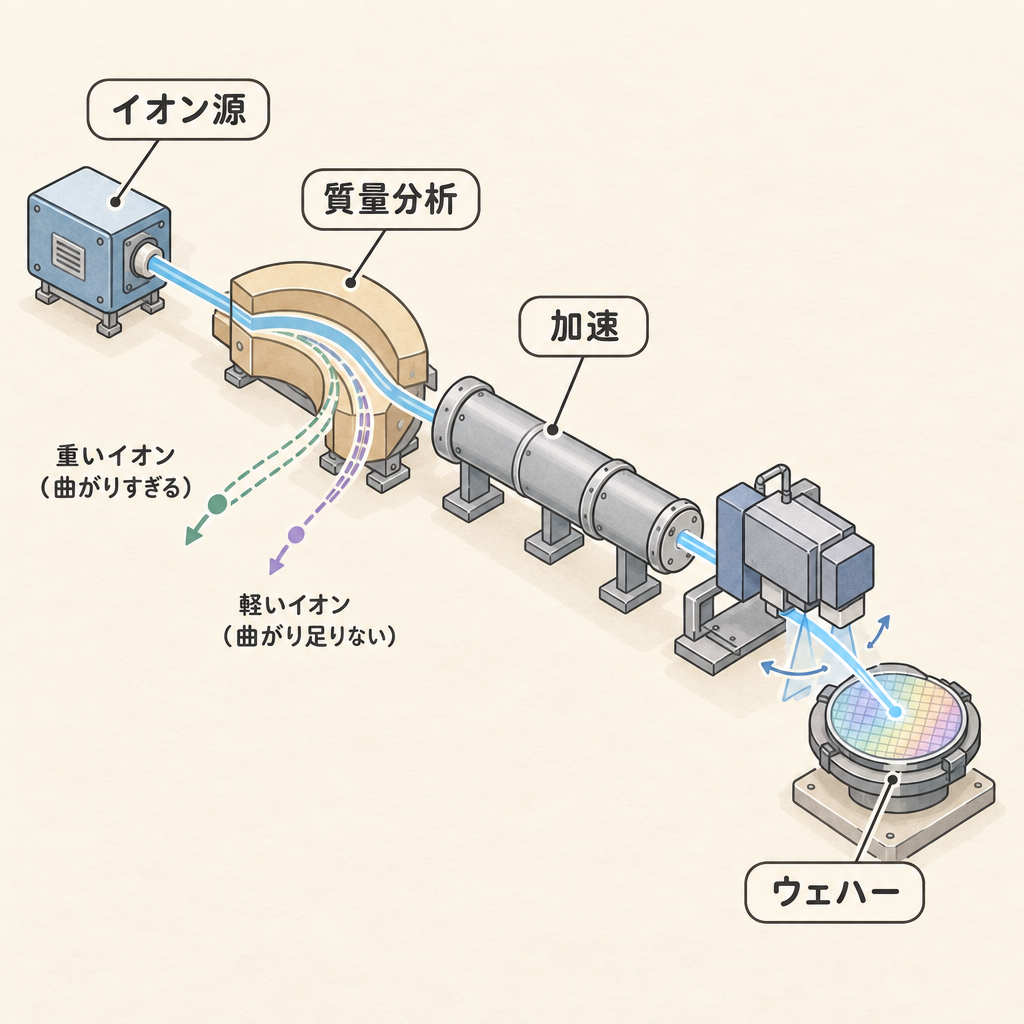

イオン注入装置は、イオンを作ってから、ウェーハに当てるまでを1本の長い通り道で行います。通り道は、イオンが空気の分子にぶつからないよう真空になっています。

部分 役割
イオン源不純物を含むガスなどからイオンを作る
質量分析磁石でイオンの通り道を曲げ、重さの違いで、ほしい種類のイオンだけを選び出す
加速電圧をかけてイオンを加速し、打ち込む深さに合わせたエネルギーにする
ビームの走査イオンの流れ(ビーム)を動かしたり、ウェーハ側を動かしたりして、全体にまんべんなく当てる
エンドステーションウェーハを置いて打ち込む場所。打ち込んだイオンの量を測りながら進める
ポイント:質量分析で「ほしいイオンだけ」を選べるのが、イオン注入の強みです。ガスにほかの成分がまざっていても、狙った不純物だけをウェーハに届けられます。

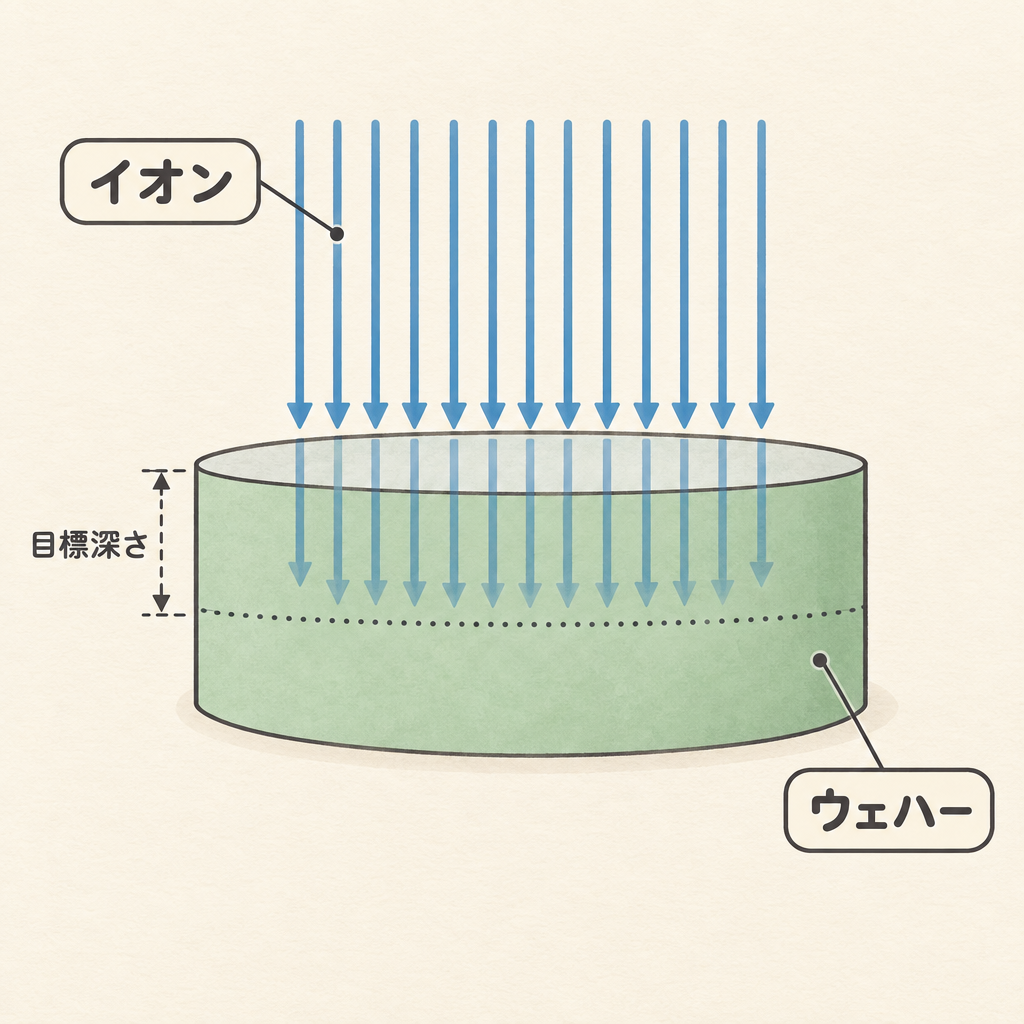

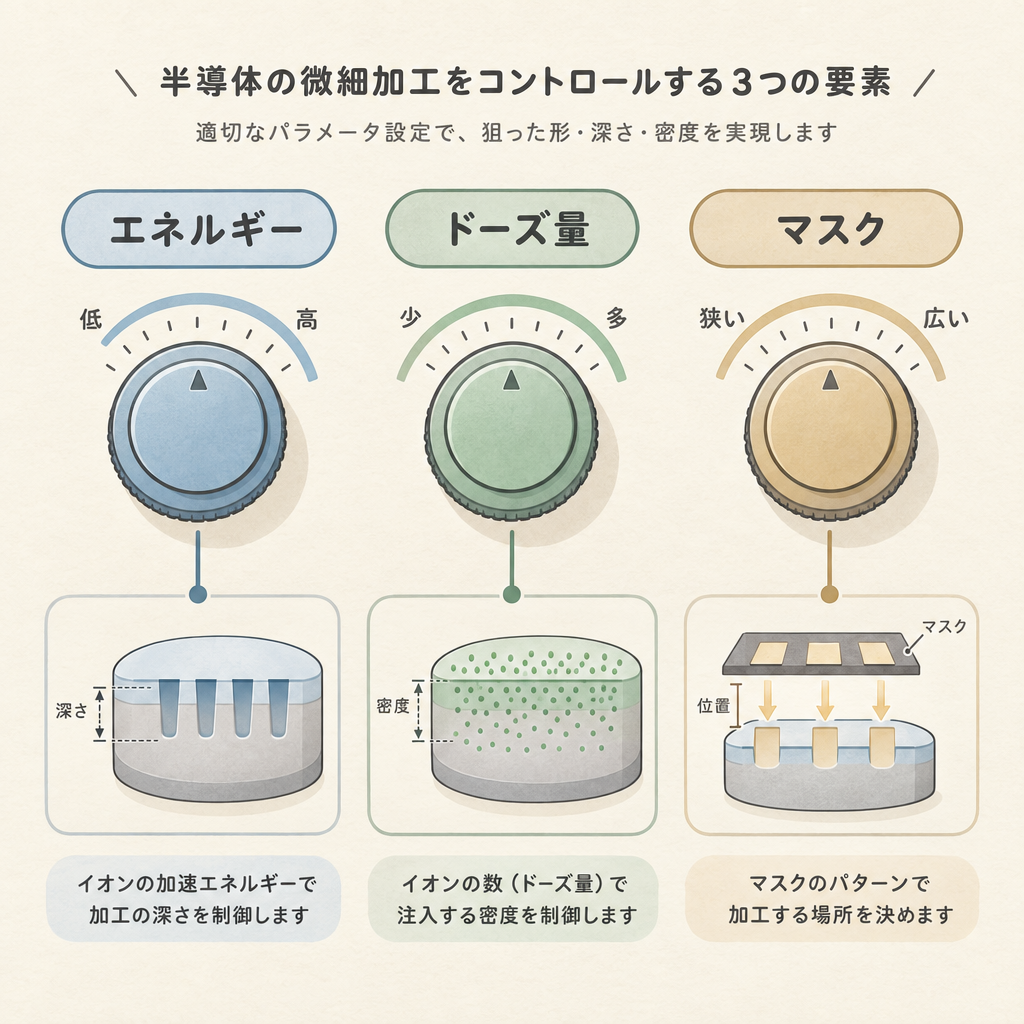

深さは「エネルギー」、量は「ドーズ量」で決まる

イオン注入の条件は、主に2つのつまみで決まります。2つを別々に調整できるのが、熱でしみこませる方法との大きな違いです。

つまみ 決めるもの 調整の仕方
エネルギー打ち込む深さ加速の電圧を高くすると、イオンは深くまで届く。軽い元素ほど同じエネルギーで深く入る
ドーズ量不純物の濃さ打ち込むイオンの数を、ビームの強さと時間で調整する
マスク打ち込む場所レジストなどで覆った所には入らない
たとえるなら

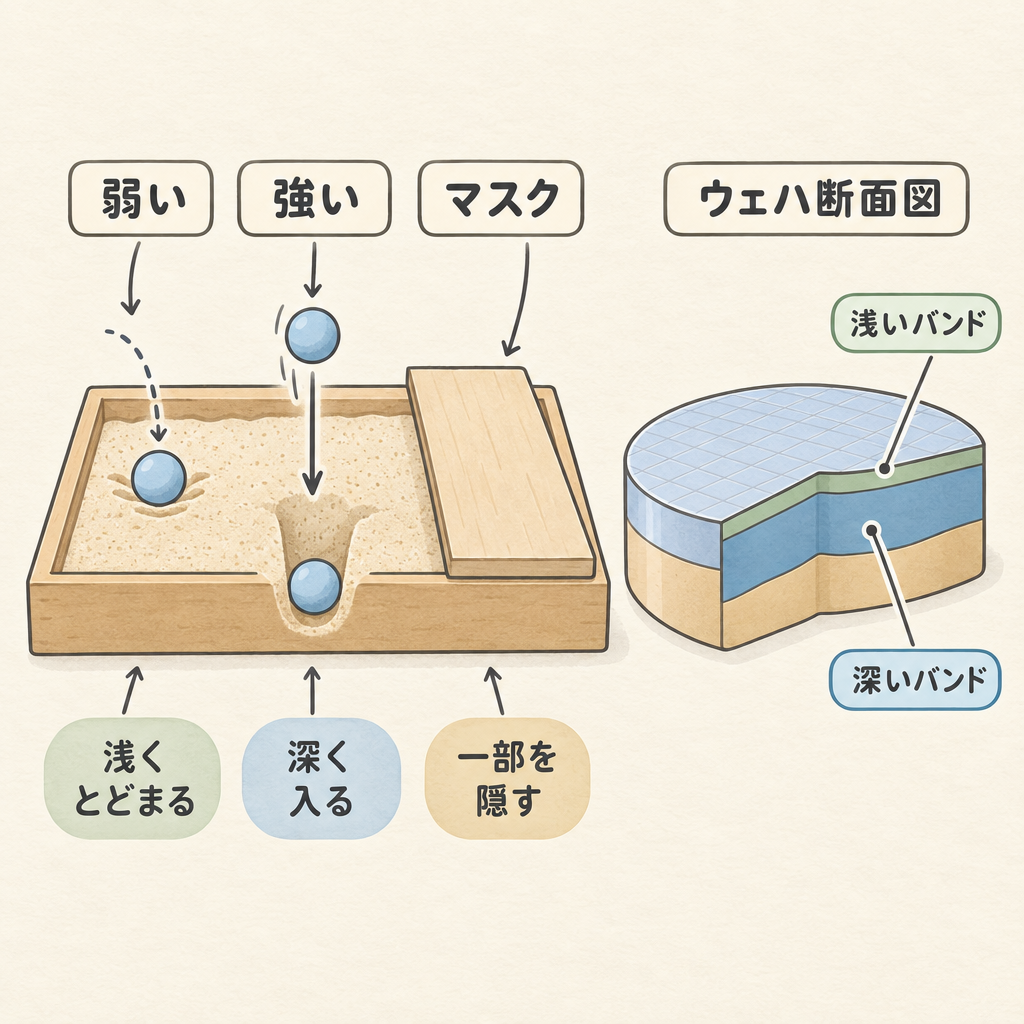

砂場にボールを投げ込むようなものです。強く投げれば(エネルギー)深くもぐり、たくさん投げれば(ドーズ量)その場所の密度が上がります。板で覆った所(マスク)には、ボールは届きません。

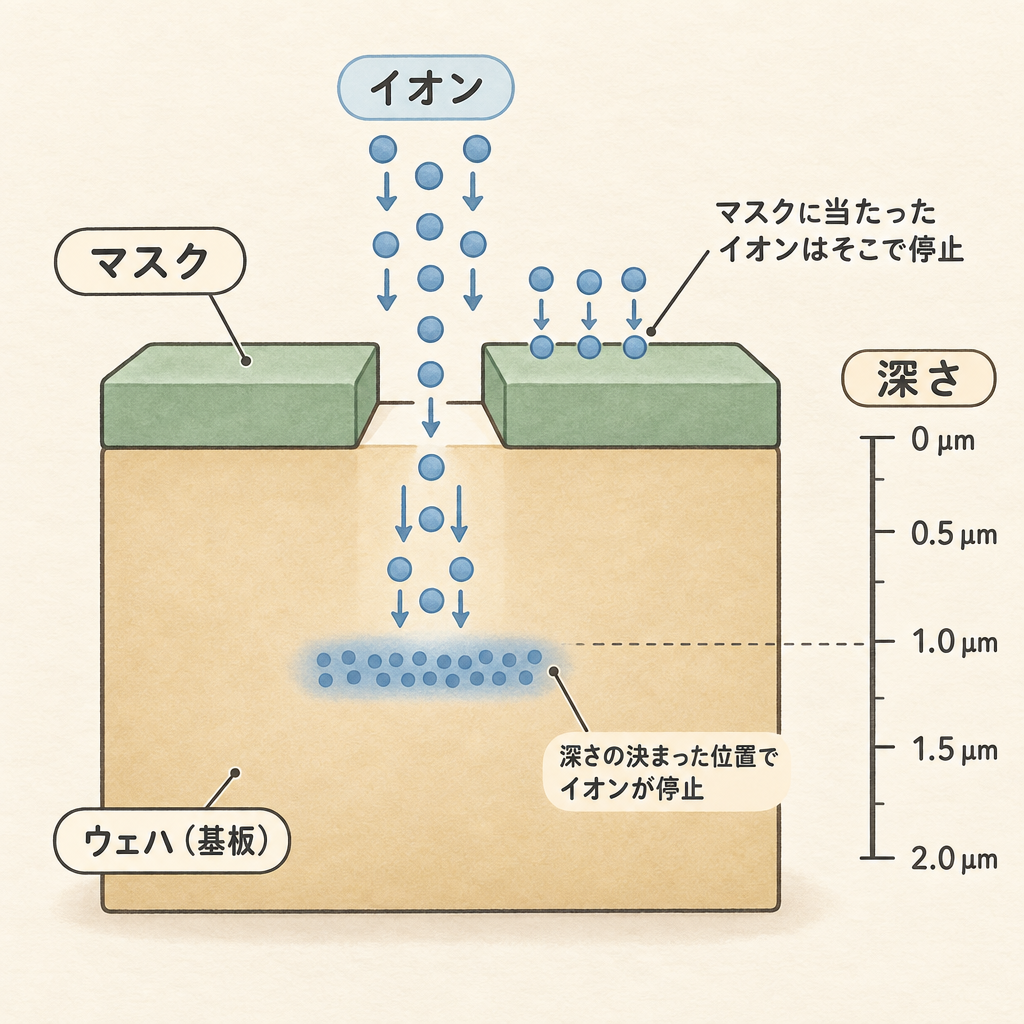

打ち込まれたイオンは、結晶の原子にぶつかりながら少しずつ止まるため、深さには一定の幅ができます。設計では、この広がりまで計算に入れて条件を決めます。

リソグラフィ(リソグラフィー)とは?半導体に「設計図を焼き付ける」工程を完全図解
あわせて読みたい
リソグラフィ(リソグラフィー)とは?半導体に「設計図を焼き付ける」工程を完全図解

打ち込む場所を決めるマスクは、露光で焼き付けられる

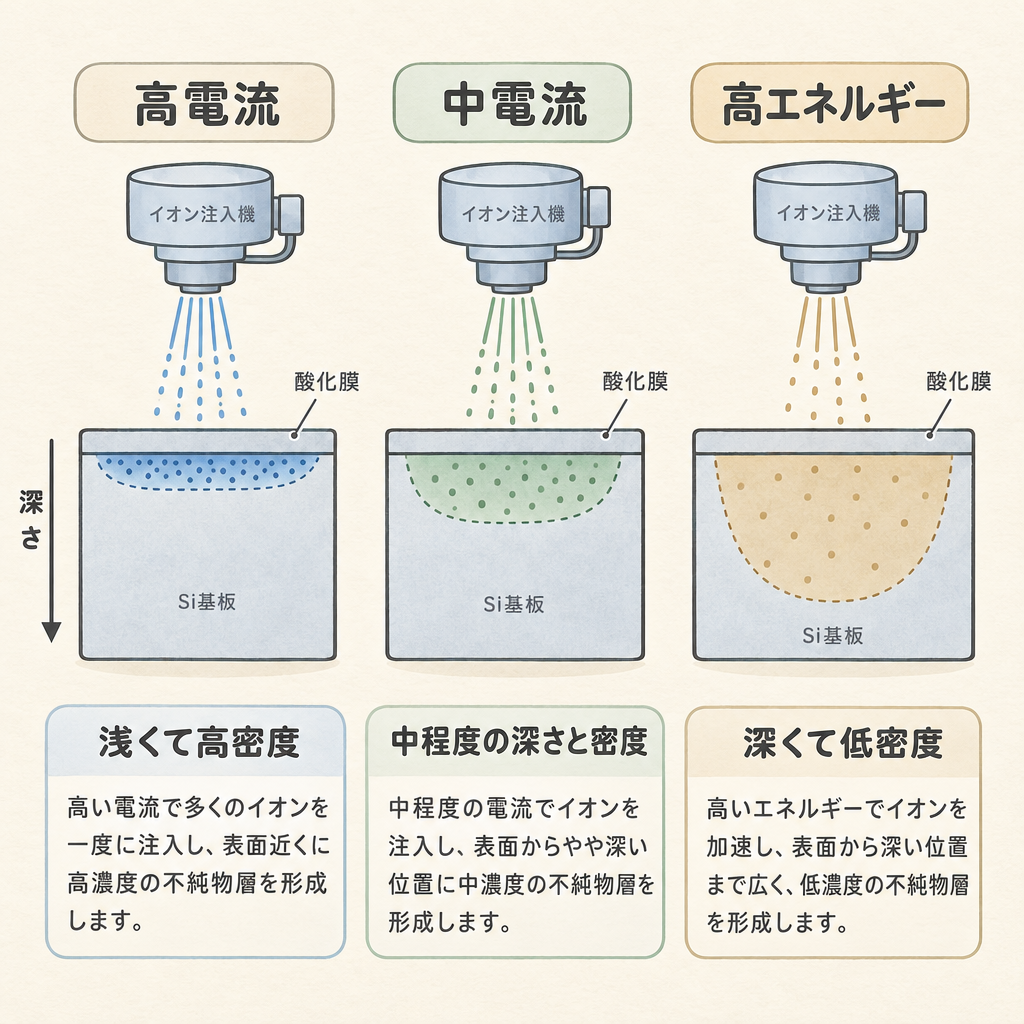

イオン注入装置の3つの種類

入れたい深さと量の組み合わせは、場所によって大きく違います。そのため、イオン注入装置は得意な範囲ごとに3つの種類に分かれています。

種類 エネルギー(深さ) ドーズ量(濃さ) 主な使い道
高電流低い(浅い)多い(濃い)ソース・ドレインのように、浅く濃く入れる場所
中電流中くらい少なめ〜中くらいチャネルのしきい値の調整など、量を細かく決めたい場所
高エネルギー高い(深い)少ない(薄い)ウェルのように、深く入れる場所

1枚のウェーハは、工程の途中で何度もイオン注入装置を通ります。工場では、この3種類の装置を組み合わせて使います。

このブロックの参照データ

打ち込みの副作用と、その対策

イオンを高速でぶつける以上、ウェーハには負担がかかります。イオン注入の工程は、副作用への対策とセットで組み立てられています。

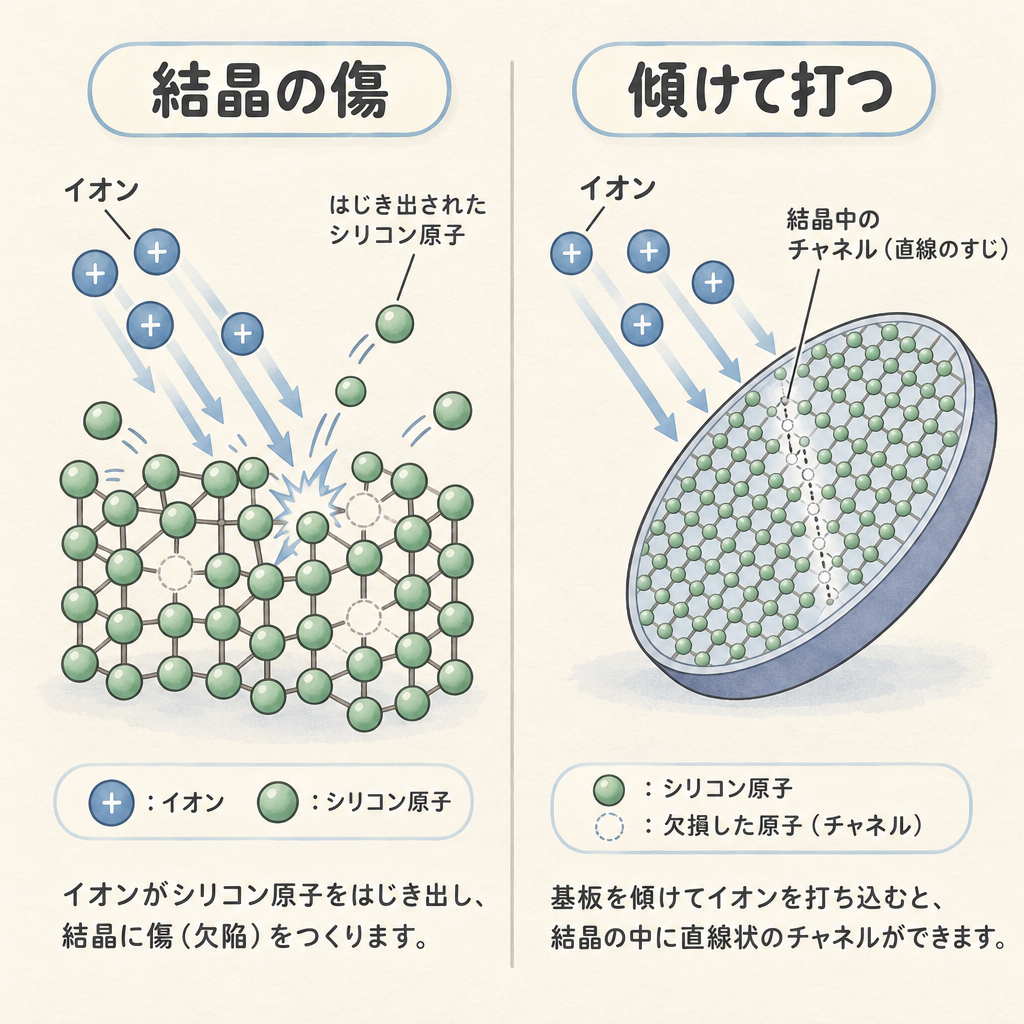

結晶の傷

ぶつかったイオンが原子をはじき飛ばし、きれいに並んだ結晶が乱れます。あとのアニール(熱処理)で並びを直します。

チャネリング

結晶の原子の並びのすき間にイオンが入り込み、狙いより深くまで進んでしまう現象。ウェーハを少し傾けて打ち込んで防ぎます。

マスクへの影響

レジストのマスクもイオンを浴びて硬くなります。あとの工程で取り除きにくくなるため、洗浄・剥離の工夫が必要です。

用語メモ:チャネリング

結晶の中で、原子が一直線に並んでできる「トンネル」のようなすき間に沿って、イオンが奥まで入り込む現象。深さがばらつく原因になります。

打ち込んだ不純物は、アニールで結晶の決まった位置におさまってはじめて働きます。ただし熱を加えすぎると不純物が広がってしまうため、イオン注入の条件とアニールの条件は、いつも組み合わせで決めます。

AI半導体とパワー半導体で、何が変わったのか

1. より浅く、より正確に

トランジスタが小さくなるほど、不純物はごく浅い場所にとどめる必要があります。エネルギーを低くしながら、必要な量のイオンを短い時間で打ち込むことが、高電流の装置の課題になっています。

2. 立体のトランジスタには、角度をつけて

FinFETやGAAのような立体の構造では、真上から打つだけでは側面に入りにくくなります。打ち込む角度や回数を工夫して、立体の表面にまんべんなく入れます。

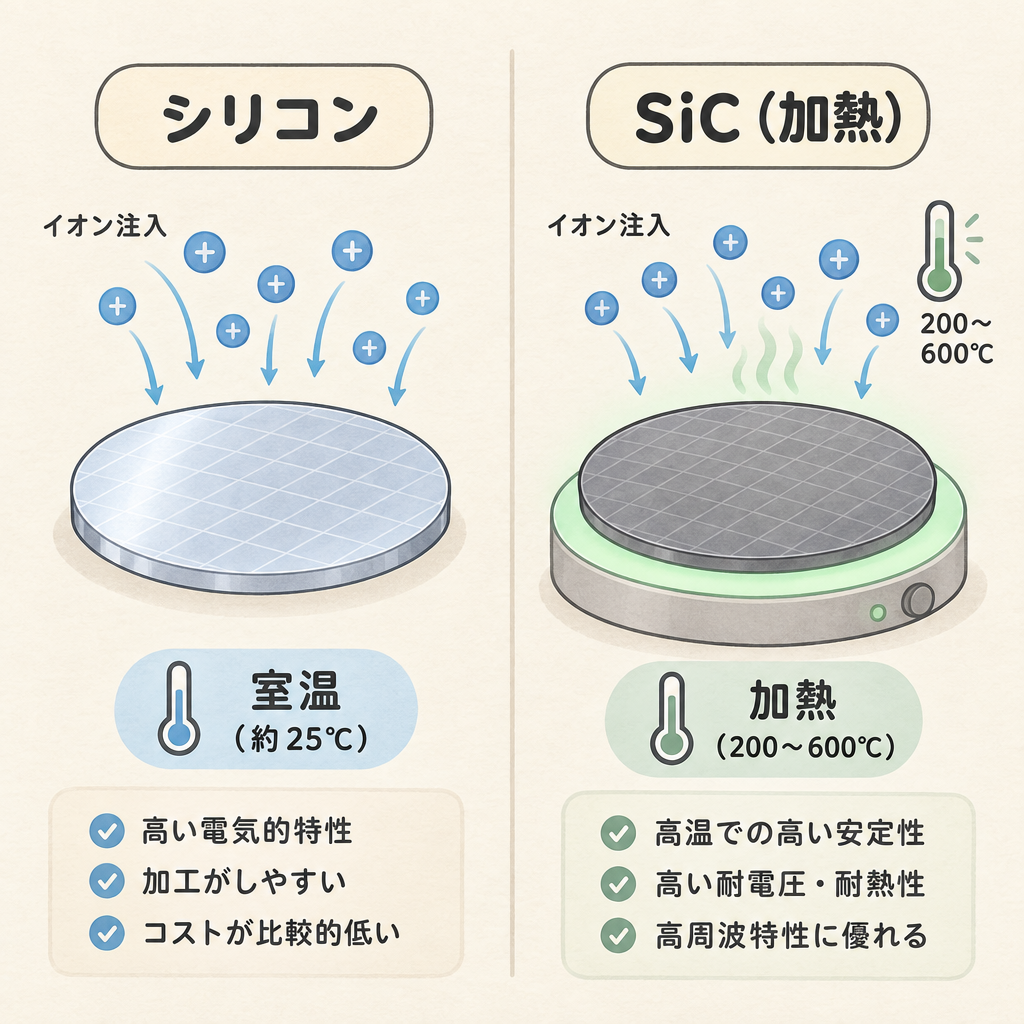

3. SiCでは、ウェーハを熱くして打ち込む

電気自動車やデータセンターの電源に使うSiC(炭化ケイ素)のパワー半導体は、結晶がとても硬く、打ち込みの傷が残りやすい材料です。報道によると、SiC向けのイオン注入装置では、ウェーハを500度C程度に加熱したうえでイオンを打ち込みます。住友重機械イオンテクノロジーは、SiC向けの装置を2025年にも投入する計画と報じられました。

【完全図解】SiC・GaN・Siの違い|パワー半導体時代の基板戦争
あわせて読みたい
【完全図解】SiC・GaN・Siの違い|パワー半導体時代の基板戦争

SiC・GaN・Siは何が違う?パワー半導体の基板を比べる

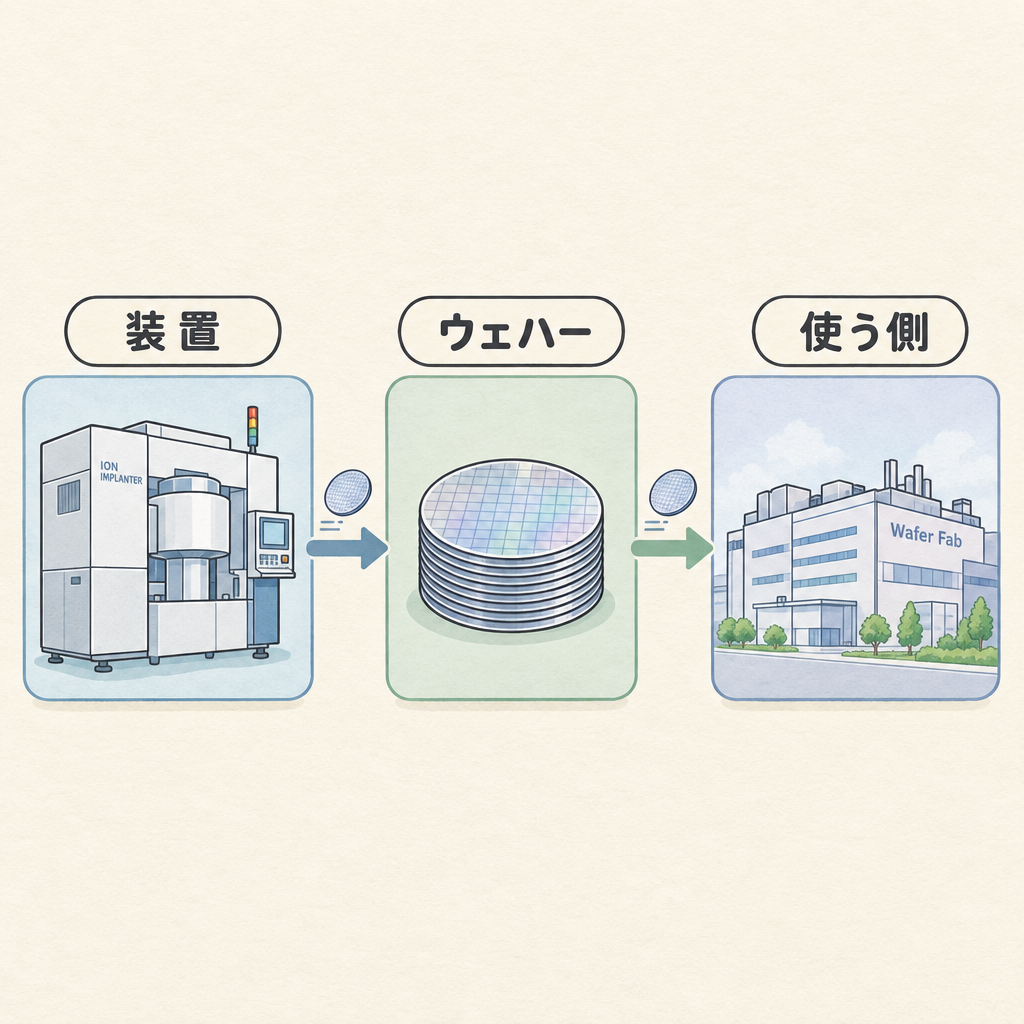

イオン注入を支える企業:装置・材料・使う側

イオン注入装置は、手がける会社が限られる専門性の高い装置です。日本からも2つのグループが作っています。

装置メーカー

  • Applied Materials(AMAT):米国の製造装置最大手。イオン注入装置も手がける
  • Axcelis Technologies(ACLS):米国のイオン注入装置の専業メーカー。高電流・中電流・高エネルギーの3種類をそろえる
  • 住友重機械工業(6302):グループの住友重機械イオンテクノロジーが、半導体向けのイオン注入装置を手がける
  • 日新電機グループ:日新イオン機器が、半導体向けとフラットパネル向けのイオン注入装置を手がける

材料メーカー(ウェーハなど)

  • 信越化学工業(4063)・SUMCO(3436):打ち込みの土台になるシリコンウェーハ

使う側(チップを作る会社)

  • TSMC(2330.TW):ロジック半導体の受託製造
  • Samsung Electronics(005930.KS)・SK hynix(000660.KS):DRAM・HBM
  • ローム(6963):SiCのパワー半導体

イオン注入装置は、1台が大きく値段も高い装置です。ロジック・メモリ・パワー半導体のどれが伸びるかで、必要な種類(高電流か高エネルギーかなど)が変わります。

イオン注入を知ると、何が見えてくるか

あなたにとっての意味
仕事で関わる方へ:トランジスタの特性のばらつきや不良を調べるとき、イオン注入のエネルギー・ドーズ量・角度は最初に確かめる条件の1つです。露光や熱処理の担当でも、条件がどう組み合わさっているかを知っておくと話が通じやすくなります。
投資家の方へ:イオン注入装置の需要は、ロジックの世代交代、メモリの投資、SiCなどのパワー半導体の投資の3つで動きます。ニュースを読むときは、どの種類のチップ向けの話かを分けて見るのが大切です。

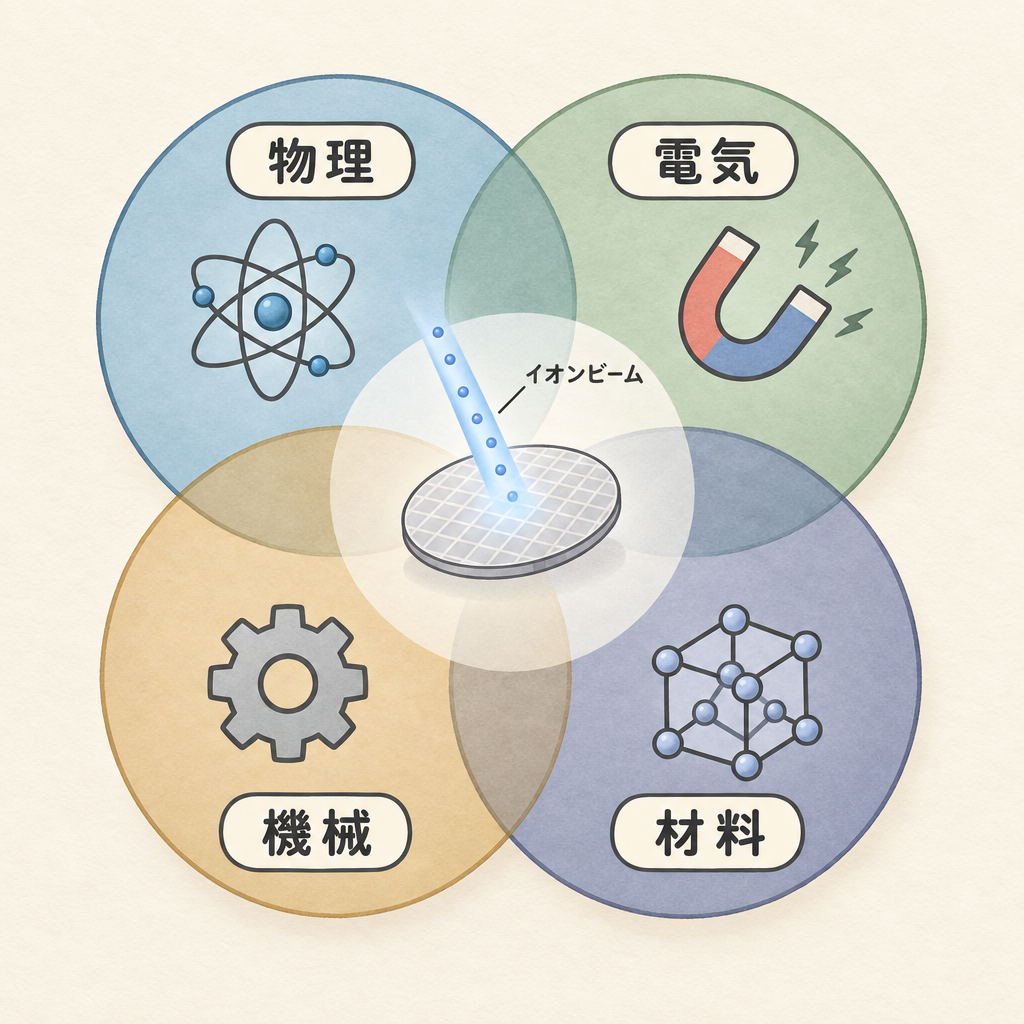

学生・就活中の方へ:イオン注入は、加速器の物理・真空・電磁気・材料が交わる分野です。物理系・電気系・機械系の学生にとって、授業で習った電磁気の知識がそのまま装置に生きています。

よくある誤解

誤解1:イオン注入とドーピングは別の工程

ドーピングは「不純物を入れること」全体の名前で、イオン注入はその方法の1つです。今のチップでは、ドーピングの多くをイオン注入で行います。

誤解2:強く打ち込むほど、たくさん入る

強さ(エネルギー)が決めるのは深さで、量を決めるのはイオンの数(ドーズ量)です。深さと量を別々に決められるのが、イオン注入の強みです。

誤解3:打ち込めば、すぐに電気が流れる

打ち込んだだけでは不純物は働かず、結晶も傷ついたままです。アニールの熱処理までが1組の工程です。

まとめ

  • イオン注入は、不純物をイオンにして加速し、決めた場所・量・深さに打ち込む前工程
  • 装置は、イオン源・質量分析・加速・走査・エンドステーションの5つの部分からなる
  • 深さはエネルギー、量はドーズ量、場所はマスクで決まる
  • 装置は高電流・中電流・高エネルギーの3種類。結晶の傷はアニールで直す
  • 装置は米国の2社と日本の2グループが担い、SiC向けの加熱注入も広がっている

よくある質問

Q. イオン注入とは何ですか?

A. 不純物を電気を帯びたイオンにして加速し、ウェーハの決めた場所と深さに打ち込む工程です。ドーピングの主な方法です。

Q. イオン注入の深さは何で決まりますか?

A. イオンを加速する強さ(エネルギー)で決まります。強く加速するほど、イオンはウェーハの深くまで届きます。

Q. ドーズ量とは何ですか?

A. ウェーハの面積あたりに打ち込んだイオンの数です。不純物をどれだけ濃く入れたかを表し、ビームの強さと時間で決まります。

Q. イオン注入のあとにアニールが必要なのはなぜですか?

A. 打ち込みで乱れた結晶を直し、不純物を結晶の決まった位置におさめて、電気を運べる状態にするためです。
