【完全図解】エッチングとは？半導体を「削って形を作る」工程を1から解説

• EUVやリソグラフィの記事は読んだけど、「その後どうやって形になるのか」がわからない
• エッチング＝「削る」らしいが、なぜそんなに難しいのかがピンとこない
• Lam Researchと東京エレクトロンの名前はよく見るが、なぜこの2社だけなのかを説明できない
• 3D NANDやHBMのニュースで「高アスペクト比」と出てくるが、何がすごいのか不明

• エッチングが「何を受け取り、何を作って、次に渡すか」を図で説明できる
• ウェット／ドライ、選択比、異方性という4つの基本用語が腹落ちする
• なぜエッチング装置が米Lamと日本TELの2社寡占なのか、構造で理解できる
• 投資家・学生・技術者、それぞれの立場での意味づけが持てる

1. エッチングとは、ウェーハの上に積んだ膜の「いらない部分」を削り取って、回路の形を作る工程です。
2. 露光（リソグラフィ）が描いた「型紙」をなぞって彫るのが仕事。露光とエッチングは必ずセットで動きます。
3. 削り方は大きくウェット（薬液）とドライ（プラズマ）の2種類。先端品はほぼドライです。
4. 良いエッチングの条件は「選択比」「異方性」「均一性」の3つ。ここが装置メーカーの腕の見せ所です。
5. AI時代は「深く・まっすぐ・大量に」が要求され、装置市場はLam Research（LRCX）と東京エレクトロン（8035）の実質2強になっています。

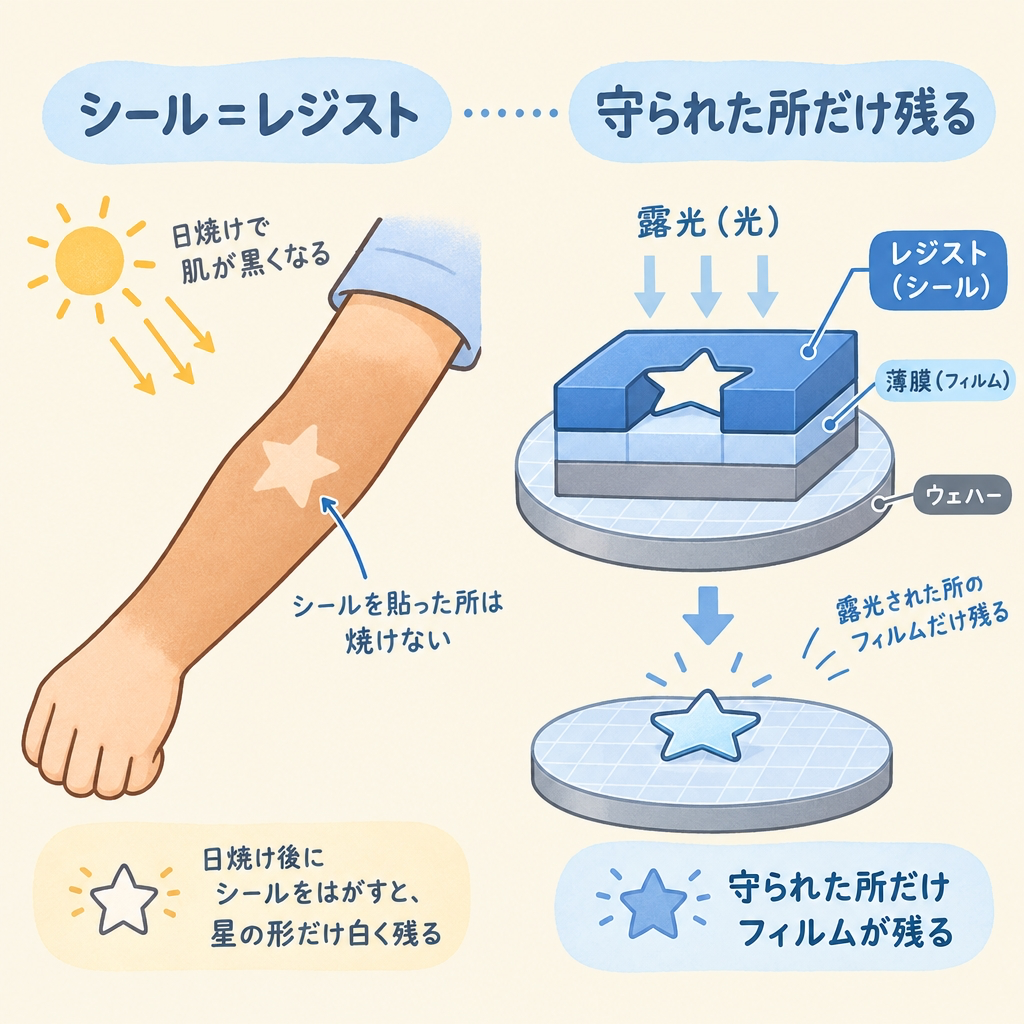

腕にシールを貼って日焼けすると、シールの形だけ白く残りますよね。エッチングはこれとまったく同じ構造です。

• シール＝レジスト（露光で形を作った保護膜）
• 日光＝薬液やプラズマ（削る力）
• 白く残った部分＝残したい回路パターン

つまりエッチングは「狙って削る」のではなく、「守られていない所だけが削られる」仕組み。だから重要なのは削る力の強さではなく、削り分ける正確さなのです。

光が当たると性質が変わる感光性の薬品で、露光工程で「型紙」の形に整えられます。エッチング中は削られたくない部分を守る「シール役」を担い、役目を終えると剥がされます。日本企業が世界シェア9割を握る材料分野です。
→ レジストとは？日本が世界シェア9割を握る「光で変質する薬品」

↻ これを何十回も繰り返して、立体的な回路が完成します

よく「露光がいちばん重要」と言われますが、正確には「露光は形を決め、エッチングは形を作る」という分担です。露光の解像度が同じでも、エッチングの出来が悪ければ最終的な形は崩れます。だから装置メーカーは、露光とエッチングで別々の会社が覇権を握っているのです。

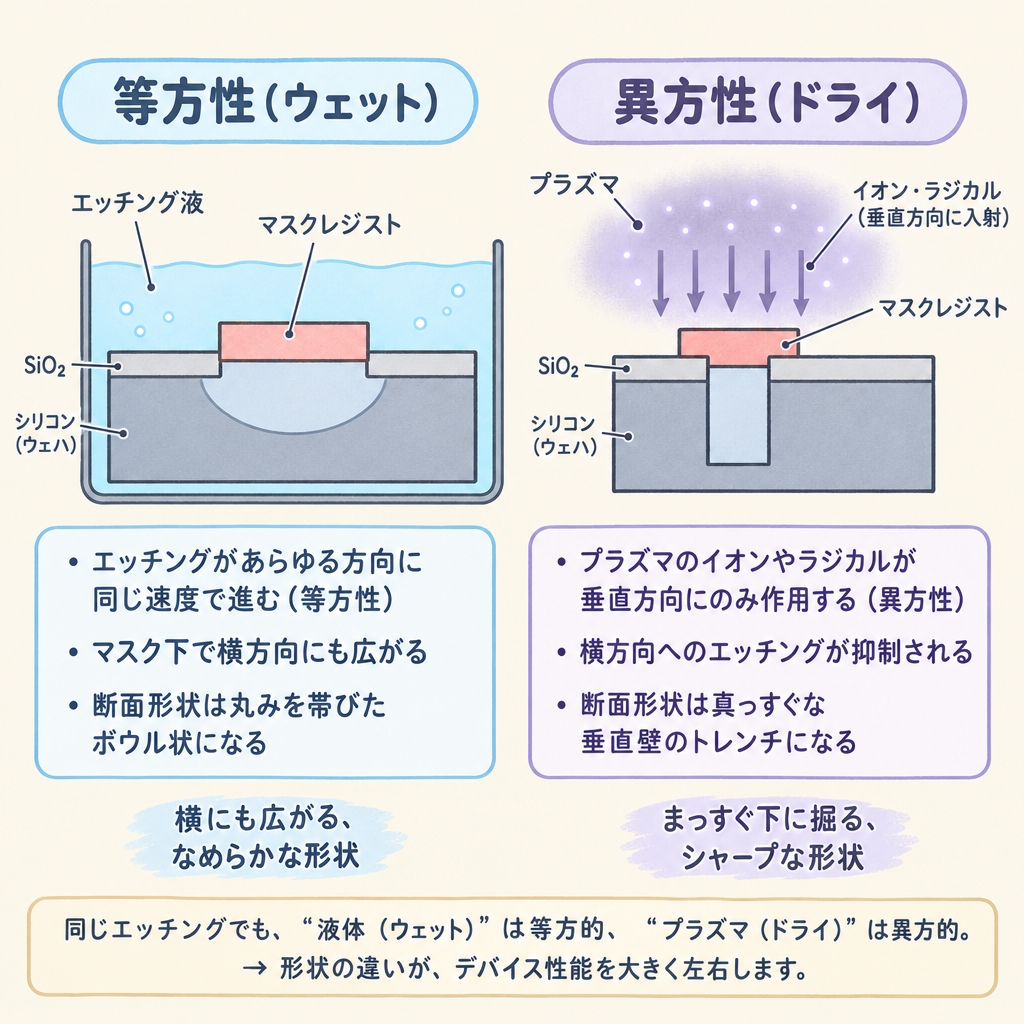

等方性エッチング＝どの方向にも同じ速さで削れること。横にも広がるので、レジストの下までえぐれます（この横のえぐれをアンダーカットと呼びます）。

異方性エッチング＝縦方向だけが速く削れること。壁が垂直に立つので、細い溝や深い穴が作れます。「垂直に削れるかどうか」が、微細加工できるかどうかの分かれ目です。

先端パターン形成の主役はドライですが、ウェットは洗浄・犠牲膜の除去・特定の膜だけをそっと抜く用途で現役です。実はGAA（次世代トランジスタ）でも、SiGe層だけを選んで抜く工程でウェット系の技術が効いています。「役割分担」であって、優劣ではありません。

この工程は「何を受け取り、何を渡すのか」

半導体の工程を理解するコツは、「入力 → 処理 → 出力」の3点で掴むことです。エッチングの場合は、こうなります。

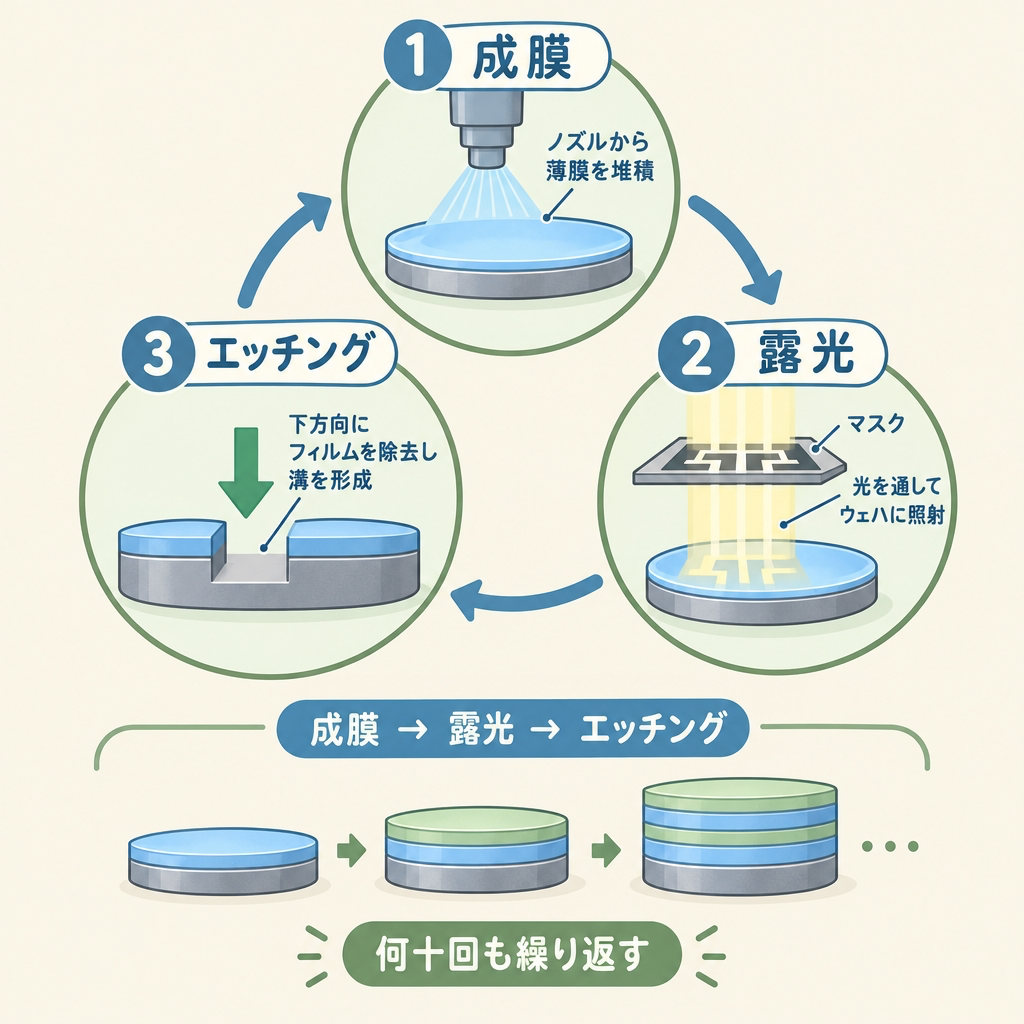

「成膜 → 露光 → エッチング」は三点セットで回る

前工程はこの3つのサイクルをひたすら繰り返して、回路を何層も積み上げていきます。1回で終わる作業ではありません。

💭 ひとことメモ：この3条件はお互いに喧嘩します。速く削れば形が崩れ、形を整えると遅くなる。この「あちらを立てればこちらが立たず」を高いレベルで両立させるノウハウが、装置メーカーの参入障壁そのものです。

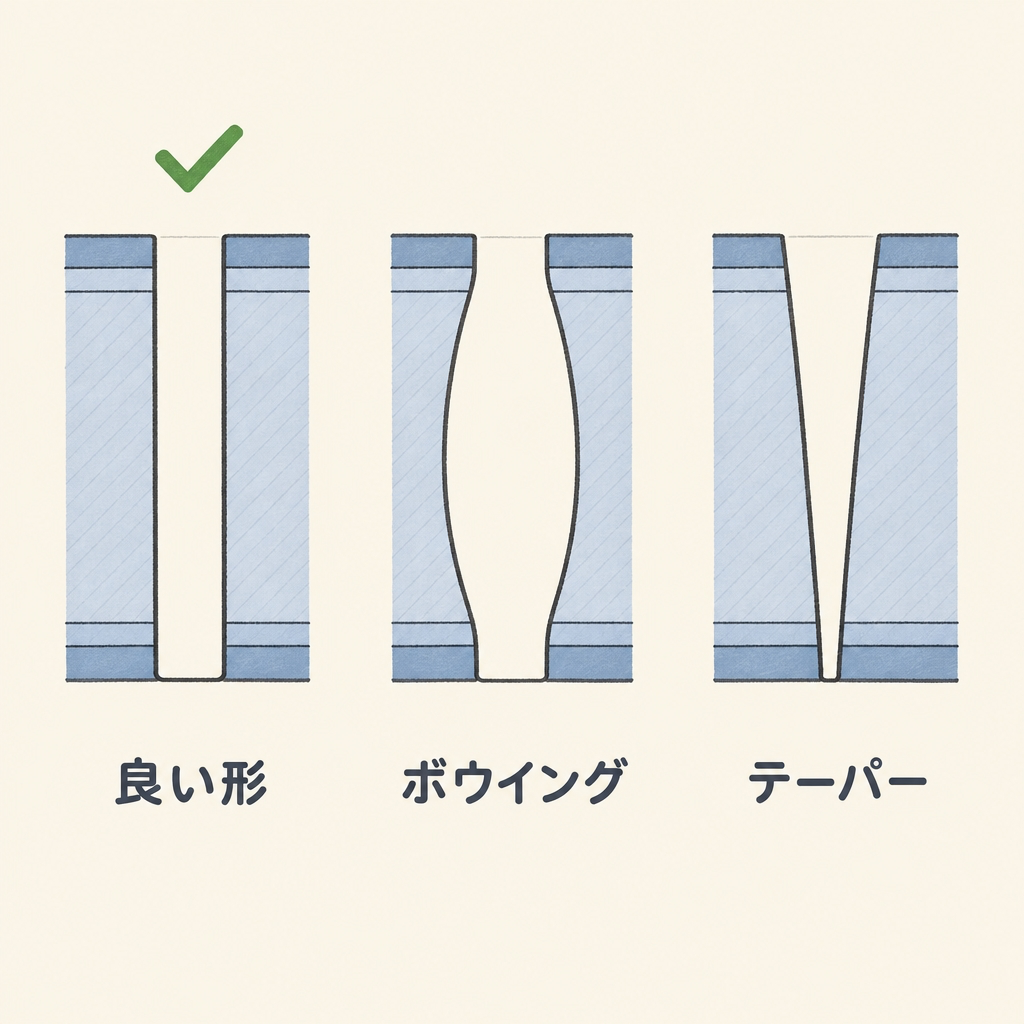

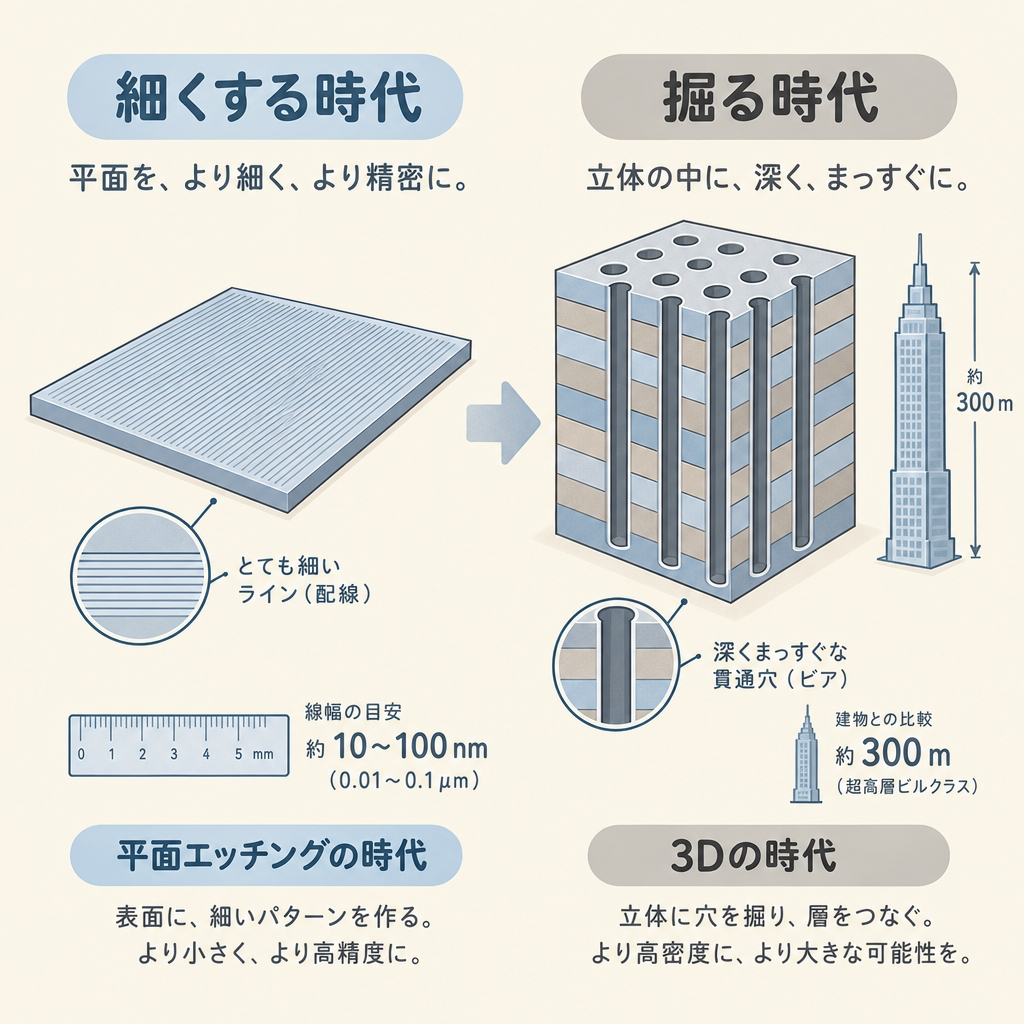

穴の「深さ ÷ 直径」です。AR100とは、直径1mの縦穴を100m（30階建てビルの高さ）掘るのと同じ比率。しかも途中で曲げず、壁を膨らませず、隣の穴と同じ深さで止める必要があります。これが「高アスペクト比エッチング（HARE）」が業界最難関と言われる理由です。

極低温エッチングの仕組み、ボウイングとの戦い、1000層に向けたロードマップをまとめて解説しています。

Lam Researchのシェアは、資料によって約38%〜55%と幅があります。これは「誘電体エッチングだけを数えるのか」「導体・シリコンを含めるのか」など集計範囲が異なるためです。本記事の38%／25%は経済産業省資料をもとにした整理（2025年時点）、AMATの約14%は市場アナリストによる推定値です。シェアの数字は必ず「誰が、いつ、何を数えたのか」を確認してください。

• Lam Research：FY2026通期売上 約232億ドル（過去最高）、粗利率50.6%、EPS 5.82ドル（前年比+41%）
• 東京エレクトロン：2026年3月期 売上高2兆4,435億円・純利益5,744億円（いずれも過去最高）。FY2027はエッチング装置売上が前期比30%近い成長に迫る見通しと説明
• 市場全体：SEMIは2026年の半導体製造装置市場を前年比23.2%増の1,659億ドル、2028年に2,295億ドルと予測（2026年央予測）

出典：各社IR資料、SEMI 2026年央市場予測

エッチングは「積層数が増えるほど、工程数と装置台数が増える」構造を持っています。微細化が鈍っても、3D化が進む限り需要が伸びる。これが露光装置とは違う需要ドライバーです。

一方で、メモリ投資の波にモロに乗るのも特徴。NAND・DRAMの設備投資が止まれば、Lamや東京エレクトロンのエッチング売上は素直に落ちます。「AIだから右肩上がり」ではなく、メモリ設備投資のサイクルとセットで見る必要があります。

エッチングは専攻の受け皿がとても広い領域です。プラズマそのものは物理、反応ガスの設計は化学、チャンバー内の流れや熱は機械、装置制御と機械学習による最適化は電気・情報。「半導体に関わりたいが自分の専攻が合うか不安」という方にとって、いちばん入り口が広い工程の一つと言えます。

エッチングは前工程と後工程をつなぐ言葉でもあります。TSV（貫通電極）を開けるのも、HBMの積層構造を作るのもエッチング技術の延長線上。担当が実装・検査側の方でも、この工程を理解しておくと「なぜその形状公差が要求されるのか」が見えてきます。統計・品質管理の観点では、ウェーハ面内均一性＝ばらつき管理そのもので、工程能力指数の考え方がそのまま効く世界です。

✅ 正解：エッチングは露光の限界を補う攻めの工程でもあります。EUVを使わずに細い線を作るマルチパターニングは、成膜とエッチングの組み合わせで解像限界を突破する技術。AMATの「Sculpta」のように、エッチング側でパターンを整形してEUVダブルパターニングを回避しようという提案も出ています。
→ マルチパターニングとは？EUVを使わない微細化の「力技」

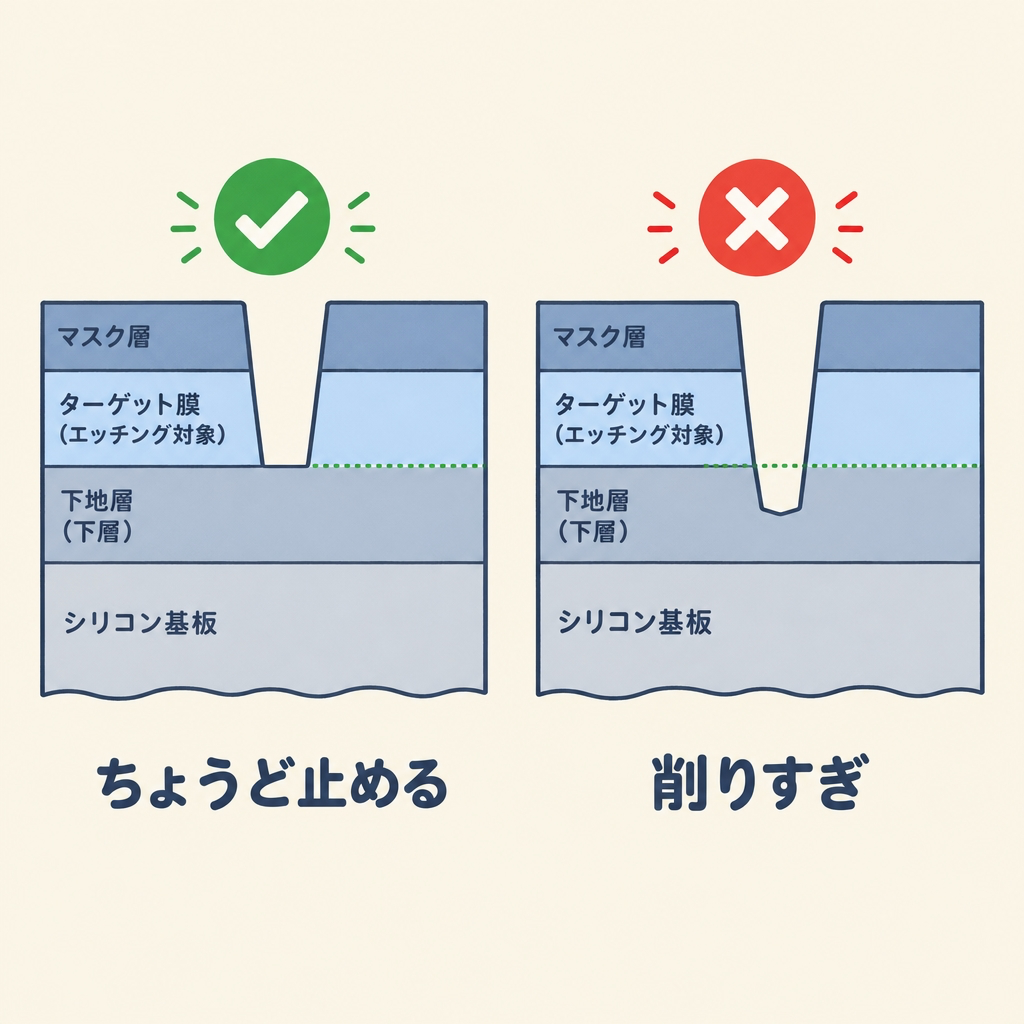

✅ 正解：難しいのは削ることではなく、「どこで止めるか」です。狙った膜を削り終えた瞬間に止め、下の膜を傷つけない。しかもウェーハ上の何億個すべてで同じように止める。止める精度が歩留まりを直撃するため、エッチングは歩留まりを左右する工程の代表格として扱われます。

✅ 正解：後工程・先端パッケージでも主役です。HBMの積層に必要なTSV（Through-Silicon Via：シリコン貫通電極）は、まさに深い穴を開けるエッチング技術。CoWoSのインターポーザーも同じです。前工程で磨かれた深穴技術が、そのままAIメモリを支えています。
→ HBMの製造工程｜TSV→積層→検査までを15ステップで理解する

• エッチングは膜のいらない部分を削って回路の形を作る工程。レジストで守られた所だけが残る
• 「成膜 → 露光 → エッチング」の三点セットを何十回も繰り返して立体的な回路が完成する
• 方式はウェット（等方性・溶かす）とドライ（異方性・プラズマ）。先端加工はドライが主役
• 評価軸は選択比・異方性・均一性の3つ。難しいのは「削ること」より「止めること」
• AI時代は3D化が進み、高アスペクト比エッチングが最難関かつ最重要に
• 装置市場はLam Research（LRCX）と東京エレクトロン（8035）の実質2強

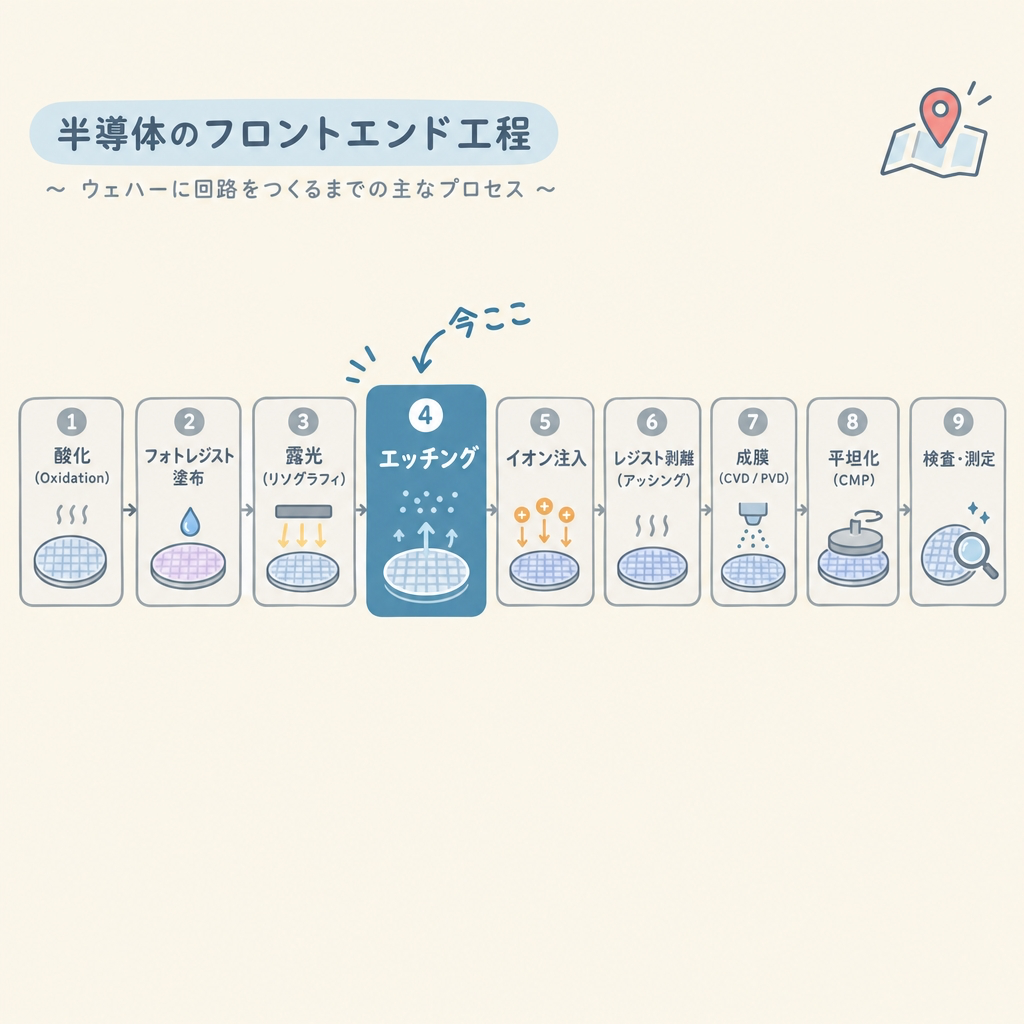

エッチングが半導体製造のどこに位置するのか、前工程と後工程の全体像を1枚の地図で確認できます。
